Termék típusa	LED 4K Ultra HD televízió
Márka	Sony
Kompatibilis modellek	KD-43XD8005, KD-49XD8005, KD49X8005, KD55X8005
Képernyő méret (átló)	43", 49", 55"
Felbontás	3840 x 2160 (4K)
Méretek fali konzollal (55"-os modell)	a: 1231 mm, b: 717 mm, c: 129 mm, d: 494 mm, e: 102 mm (standard szerelés 60 mm)
Méretek fali konzollal (49"-os modell)	a: 1093 mm, b: 639 mm, c: 181 mm, d: 508 mm, e: 102 mm (standard szerelés 60 mm)
Méretek fali konzollal (43"-os modell)	a: 960 mm, b: 564 mm, c: 209 mm, d: 498 mm, e: 108 mm (49XD80) vagy 107 mm (43XD80) (standard vagy vékony szerelés)
Ajánlott fali rögzítő konzol	Sony SU-WL450
Minimális távolság a képernyő és a fal között	60 mm (standard szerelés) vagy 20 mm (vékony szerelés)
Fal által elbírt súly	Legalább a televízió súlyának négyszerese (lásd a referenciakalauzt)
A konzollal szállított alkatrészek	Alap, csigák, csavarok (PSW 6x20, PSW 4x20, PSW 4x10 stb.), távtartók, szíj, perselyek, adapterek
Fali rögzítéshez szükséges csavarok (nem tartozék)	Legalább 4 db 8 mm átmérőjű csavar és 1 db 5 mm-es csavar (faltól függően)
Tápellátás	220-240 V CA, 50/60 Hz
Elektromos fogyasztás	Modelltől függően változó (lásd a címkét)
Karbantartás és tisztítás	Ne takarja el a szellőzőnyílásokat. Tisztítsa puha, száraz ruhával.
Biztonság	Kötelező a szakember általi telepítés. Ne támaszkodjon a televízióra. Rögzítse erősen a kábeleket.
Alkatrészek és javíthatóság	Csavarok és a konzollal szállított alkatrészek. A televízió alkatrészeihez lépjen kapcsolatba egy Sony szervizzel.
Garancia	Tekintse meg a termékkel szállított garanciális feltételeket.
Általános információk	A kialakítás és műszaki adatok előzetes értesítés nélkül változhatnak. Őrizze meg a kézikönyvet későbbi használatra.

Gyakran ismételt kérdések - KD-43XD8005, KD-49XD8005, KD49X8005, KD55X8005 SONY

Szerelhetem magam a televíziót a falra?

Nem, a Sony erősen javasolja, hogy bízza a telepítést engedéllyel rendelkező szerelőre biztonsági okokból és a szilárd rögzítés érdekében. A helytelen telepítés a televízió leesését és súlyos sérüléseket okozhat.

Milyen fali konzol alkalmas a Sony KD-43XD8005 televíziómhoz?

Az ajánlott fali rögzítő konzol a Sony SU-WL450, amely kifejezetten ezekhez a modellekhez készült. Kövesse a kézikönyv utasításait a telepítéshez.

Milyen csavarokat használjak a konzol falra rögzítéséhez?

Használjon legalább négy darab 8 mm átmérőjű csavart, amelyek megfelelnek a fal anyagának (nem tartozék). A szíjhoz egy 5 mm-es csavar szükséges. Győződjön meg arról, hogy a fal elbírja a televízió súlyának legalább négyszeresét.

Mekkora a távolság a képernyő és a fal között telepítés után?

Két konfiguráció lehetséges: standard szerelés (60 mm) vagy vékony szerelés (20 mm). Tekintse meg a kézikönyv mérettáblázatát a modelljének megfelelő kiválasztásához.

Használhatok más fali konzolt a SU-WL450 helyett?

Nem, ez a konzol kizárólag a megadott televíziókhoz készült. Más konzol használata károkat vagy sérüléseket okozhat. Kizárólag a SU-WL450 használható.

Hogyan gyűjtsem össze a kábeleket a telepítés előtt?

Gyűjtse össze az összes csatlakozó kábelt (HDMI, antenna stb.) mielőtt felakasztaná a televíziót. Használja a mellékelt kábeltartót, és szükség esetén vezesse át a kábeleket egy előre elkészített lyukon a falon.

Mit tegyek, ha a rögzítő szíj nem elég feszes?

A televízió rögzítése után a szíjnak szilárdan feszesnek kell lennie. Ha a televízió alja mozog, lazítsa meg a szíjat, és húzza meg erőteljesen, hogy megszüntesse a játékot.

Hogyan szereljem le a televíziót a fali konzolról?

Fordítsa meg a telepítési eljárást: csavarja ki a szíjat, majd óvatosan emelje fel a televíziót, hogy a csigák kiakadjanak az alapból. Feltétlenül kérje egy másik személy segítségét.

Hagyhatom a kicsavart csavarokat gyermekek közelében?

Nem, mindig tartsa a csavarokat és apró alkatrészeket biztonságos helyen, gyermekektől elzárva, a lenyelés vagy sérülés kockázatának elkerülése érdekében.

Mit tegyek, ha a fal nem tűnik elég erősnek?

A telepítés előtt ellenőrizze, hogy a fal elbírja-e a televízió súlyának legalább négyszeresét. Ha kétségei vannak, hívjon szakembert a fal megerősítéséhez vagy egy alkalmasabb hely kiválasztásához.

HASZNÁLATI ÚTMUTATÓ KD-43XD8005, KD-49XD8005, KD49X8005, KD55X8005 SONY

Szerelési informação a Sony fali konzol (SU-WL450) használatához

Támogatott modellek:
KD-55XD80□□/49XD83□□/49XD80□□/43XD83□□/43XD80□□*

• Az adott típusnévben szereplő „□□" a típusra jellemzǒ számokat és/vagy karaktereket jeröli.

Vásárlóink figyelmébe

Termek- és baleset-biztonsági okokból a Sony azt tanácsoljá, hogy a tv-készülk üzembe helyezését Sony viszontelado vagy alvállalkozó Hajtsa végre. Ne kísérèlje meg a termek önalló felszerelését.

Sony viszonteladók és alvallalkozók figyelmébe

A termek üzembe helyezéskor, rendszeres karbantartásakor és vizsgálatakor maradéktalanul tartson be mindedBiztonságióvintézkedésst.

A készülék felszerelése megfelelo szaktudást igényel, különösen a tv-készülék súlyát tartó fal teherbirásanak megállapításat illetően. A készülék falra rogzítését mindig bizza Sony visonteladóra vagy alvállalkozóra, és szereleskor ügyeljen aBiztonságra. A Sony nem vázlal felelosséget a gondatlan vagy szakszerütlen szerelesból eredő személyi sérülsekért vagy anyagi károkért.

ABiztansagos es megfelelo felszerelés érdekében kovesse a fali konzol Hasznalati utmutatóját, atv-keszülk Hasznalatabavételi utmutatóját es ezen kezikonyvutasításait.

Biztonság

Koszönjuk, hovy ezt a keszüléket vásárolta meg.

Vásáróink figyelmébe

A termek felszereléséhez megfelelo
tapaszatalat szúkseges. A szerelest a Sony
viszonteladója vagy szerzódott
alvalalkozója végèze, kūlòns
tekintettel a szerelest bītonságára. A
Sony nem tehtō felelossé a helytelen
kezelésból vagy a helyteken szerelestból,
illeteva megadott termektól etétró
termek felszerelésból adódo semmilyen
anyagi káér t vagy személyi sérülésert.
Az On törvenyes jogait (ha vannak) ez
nem érinti.

Sony viszonteladok számára

A termek felszereléséhez megfelelo tapasztalat szükséges. ABiztonsagos munkavégzs érdekében alapason olvassa el ez at utmutató. A Sony nem tehto felelossé a helytelen kezelés és szereles miatt bekövetkezzet semmilyen kárét vagy sérulesert. Kérjuk, a szerelés befejezeš utan ez at utmutató adja at a fogyasztónak.

Ez a hasznalati utmutat o termek helyes kezelését, illetve a fontos balesetvedelmi intezkedeseket mutatja be. Alaposan olvassa el ezt az utmutató, és hasznaljag megfeleloen a termeket. A késöbbi hasznalat celjara orizze meg ezt az utmutató.

A Sony termékeine tervezése aBiztonság szem elott tartásval történik. A termékeh helytevn használata azonban súlyos égési sérlüst, aramütest okozhat, a termek feldóhlhet vagy leeshet. Az ilyen balesetek ekulüse erdekében tartsa be abiztonsági eloríraskat.

VIGYAZAT

Meghatározott termékek

Ez a fali konzol a megadott tv-keszülékekhez hasznalhato. Tv-keszülékek esetuben a hasznalhato fali konzol tipusat a kszülék Referencia utmutatója tartalmazza.

Vásáróink figyelmébe

FIGYELMEZTETÉS

A kōvétkezōBiztonsági elóirások be nem
tartāsa sulyos égési sérúst, halált,
áramústest okozhat, a termek pedig
leshehet.

A szerelest erre felhatalmazott vallalkozó vegezze, és a gyerekeket tartsa távol a szereles helyszinétől.

A fali konzol vagy a tv-keszülk helytelen felszerelése eseten a következő balesetek következhetnek be. A szerelést felhatalmazott vaillalkozónak ke'llegezie.

A tv-keszülek leeshet,ésuylos serulést, zuðadst vagy törst okozhat.
Ha a fal, amelyre a fali konzolt felszerelik, nem stabil, egyenetten, vagy nem meroleges a padlozatra, akor k'szulék leeshet, es szemelyi sérúlésv ag anyagi kart okozhat. A falnak legalabb a tv-kszulék sulyanak negyszeresét kell elbirnia. (A tv-kszulék sulyat lásd a kszulék Referencia utmutatójában.)
Ha fali konzol feilerositéne n elégge erós, akor a keszülek leesht, es szemelyi serulest vagy anyaki CART okozhat.

A tv-keszülék szállításátés levételét erre felhatalmazott vallalkozó végezze.

Ha a tv-keszülk szalilasat vagy levetelet nem felhatalmazott vallalkoz végzi, a keszülk leeshet, es szemelyi sérulét vagy anyagi kart okozhat. A tv-keszülk szalilasat es levetelet két vagy több szemelyi végezze.

A tv-keszülk felerösítese után ne távolítsa el acsavarokat stb.

Ellenkzeo esetben a tv-keszülék leeshet, és személyi sérülést vagy anyagi kárt okozhat.

A fali konzolt ne szerelje szét, és az alkatrészeit ne valtoztassa meg.

Ekkor a falli konzol leseshet, es szemelyi sereulst vagy anyagi kart okozhat.

A fali konzolraCsak a megadott keszüléket erösítse fel.

Ez a fali konzolCsak a megadott keszulkekehaz hasnaltato.Mas kszulek feferositese seten a kszulek leeshet, eltorhet, es szemelyi serulstv aganyi kart okozhat.

A fali konzolraCsak a tv-keszüléket erösítse fel. E Ne rázza a tv-t jobbra/ balra, felfelé/lefelé.

Ilenkez esetben a tv-keszulek leeshet, es szemelyi serelest vagy anyagi kart okozhat.

Ne támaszkodjon a tv-készülékre, és ne kapaszkodjon bele.

Ne támaszkodján a tv-készülékre, és ne kapaszkodjönbelem, mezt a tv-készülékőnre eshet, és súlyos sérülést okozhat.

VIGYAZAT

Az alabbiBiztonsagi elorasok be nem tartasa szemelyi serel est vagy anyagi kart okozhat.

A keszülék tisztítása vagy karbantartása során ne alkalmazzon tún nagy erőt.

Ne nyomja meg nagy erovel a tv-keszülék felső rését. Ellenkező esetben a tv-keszülék leeshet, és szemelyi sérulés tagy anyagi kart okozhat.

Biztonsági elóirások

Ha a fali konzolra erositett tv-keszuleket hosszü ideig hasznalja, akkor a fal anyagatól fuggoen a tv-keszulek mögott vagy feettszinezodhet a falfelulet, atapeta levalhlat.
Ha a fali konzolt leszereli, a csavarfuratok megmaradnak.
- Ne hasznajlaj a fali konzolt oyan helyen,
ahol mechanikaj rezgesnek lehet kiteve.

A fali konzol felszerelése

Sony viszonteladok szamára

FIGYELMEZTETÉS

A kōvetkezō utmutatāsok ck a sony viszonteladók szamára szolnak.
Feltétlenul olvassa e l fenti bītonsági elíorāsok, és a készülék felszerélese, karbantartása és ellőrsezese során fokozottan ügyeljen a biztonsárga.

A fali konzolt ne szerelje fel olyan helyen, ahol a tv-keszülék sarkai vagy oldalai kiloghatnak a fal sikjából.

A falra fuggesztó konzolt ne szerelje fel oyan falfelületre, pédául oszlopra, ahol tv-keszülek sarkaiy vage oldalai kiloghatnak a fal sikjából. Ha egy szemézy vage tárga tv-keszülek kiálo sarkába vage oldalába utközik, az személyi sérülest vage anyagi kart okozchat.

A tv-keszüléket ne szerelje légkondicional alá vagy fölé.

Ha a tv-keszüléket hossz ideig éri a légkontiendionalból csepego viz yago levegoáram, az aramutest ozokhat, vago a tv-kszülék helytelenul muköhdet.

Ugyeljen a fali konzol ennek a hasznalati utmutatónak megfelelo, biztonsagos falra rögzítésére.

Ha barmelyik csavar laza, vagy kiesik, akkor a falli konzol leeshet, es szemelyi serulest vagy anyagi kart okozhat. A fal anyaganak megfelelo csapart hasznalja, es az egyssegé négy vagy tobb 8 mm atmérójú (vagy azzal egenentéku) csaparralBiztonsagosan rögiztse a falra.

A mellekelt csavarokat
és csatlakozoelemeket
használja,és tartsa be
a hasznalati utmutató
utasításait. Ha mas
alkatrészeket használ,
akkor a tv-készülék
leeshet,és személyi
sérülest okozhat, vagy
a tv-készülék
megsérülhet.

A fali konzolt a hasznalati utmutato utasitásainak szigó betartásával, helyesen szerelje össze.

Ha valamelyik csavar laza, vagy kiesik, akkor a tv-keszülk leeshet, es szemelyi serulest okozhat, vagy megserülteh.

A megfelelo pozićokban erősen húzza meg a csavarokat.

Ennek elmulasztása esetén a tv-keszülk leeshet, és személyi sérulést okozhat, vagy megserülhut.

Ugyeljenarra, hogy felszerelés kozben ne érje utés a tv-készüléket.

Ha a tv-keszüléket utés éri, akkor leeshet vagy eltörhet. Ez szemelyi sérülést okozhat.

A tv-keszüléket oyan sík falra szerelje fel, amely merőleges a padloźatra.

Ellenkoze esetben a tv-keszulek leeshet, és szemelyi sérulést okozhat.

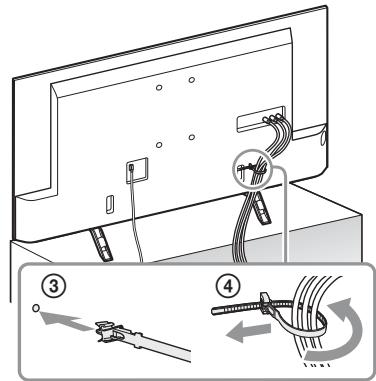

A tv-keszülék helyes felerosítese után megfeleloen rogzítse a kábeleket.

Ha a keleik emberbe yagy targyakba gabalyodnak, az smejely sereul est okzhat, es a tv-keszulek megrongalodhat.

Ugyeljenarra,hogyahalózati kabelvagyacsatlakozókábelek necsipodjenek be.

Ha a hálozati kabel vagy az összeköto
käbelek a készülék és a ful koze cspodnek,
illetev erószakosan meghajlitták vagy
megcsavarják öket, akkor a belso gezetéké
szabaddávalhatak, és róvidzárlat vagy
szakadás kovetkehzet be. Ez tuzet vagy
aramutest okozhat.

A fali konzol falra erositéséhez szükségescavarok nincsenekmellekelve.

A fali konzol falra erösítsehez használa a fal anyagának és szerkezetén megfelelocsavarokat.

A televízkészülék falraszerelése

A szerelésiutasítások televíókészülékenként elternek.

A tv-keszülk falra szereléséhez használja az SU-WL450 fali konzolt.

Megegyzés

• Az eltávolított csavarokat biztos helyen, gyermekek elól elzárva tárolja.

A felszerelés előkészületei

A felszerelés elott keszítse elo a tv-készülék Referencia utmutatóját.
- A szereles megkezdésé elott keszütsen elő olyan kereszthornyos (Philips) csavarhúzót, amely illik a csavarokba.
Dontse el, hol helyezkedjen el a tv-keszülék.
- Keszitsen elő négy vagy tõbb 8 mm atmérőjú, és egy 5 mm atmérőjú vagy annak megfelelo csavart (nincs mellekelve). A fal anyagának megfelelo csavarokat valasszon.

Az alkatrészek Ellenőrzésé

A SU-WL450 modellhez mellekelve

• Ellenőrizze, hogy minded alkatrész megtalálható-e.

A Alap (20) (1)	B Tárcsa (2)
C PSW 6x20 (4)	D PSW 4x20 húvellyel (2)
E Távtartó (20) (2)	F Pánt (1)
G Hüvely (20) (M4) (2)	H PSW 4x20 (2)
I Alap illesztőkeret (2)	J PSW 4x10 (8)
K Távtartó (60) (2)	L PSW 6x50 (2)
M Hüvely (M4) (2)	N PSW 4x50 (2)
O Fali csatlakozélem (S) (2)	P Távtartó (2)
O Alátétgyürú (1)	R PSW 5x12 (1)

A tv-keszülkhez mellekelve (hátulra erösítve)

A felszereléshez megfelelo hely kivalasztasa

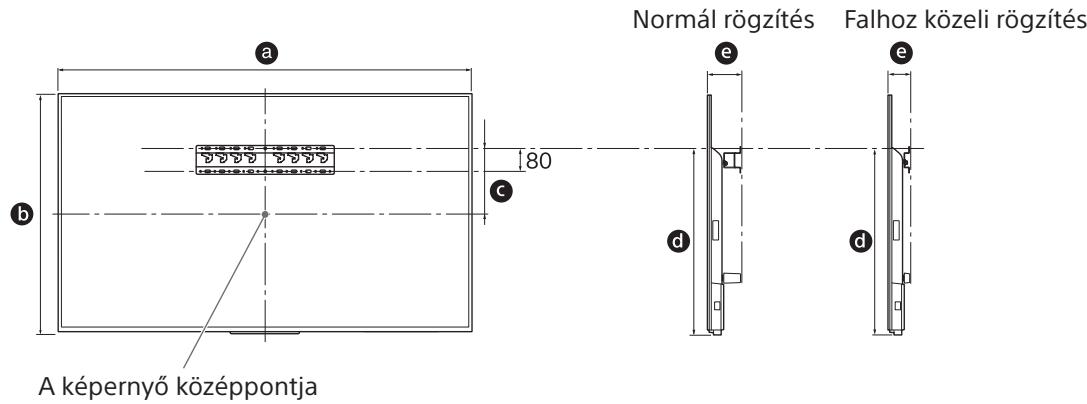

1 Határozza meg a felszerelés helyét.

Győződjön meg arról, hagy a falon elegendo hely van a tv-készülének, illetve hogy a fal legalább a televíókészülék súlyának negyszeresét képes megtartani.

A kōvetkezō tablázat alapán szerelje fel a tv-készüléket a falra. A tv-készülék suLyát lásd a készülék Referencia utmutatójaban.

Mertékegység: mm

Típusnév KD-	A képernyő mérelei		A képernyő bözeppontjának helyét meghatározó méret	A felszereléshez tartozó hosszéréték
	a	b	c	d	e
					Normál rögzítés	Faltoz kõzeli rögzítés
55XD80□□	1231	717	129	494	102	60
49XD83□□	1093	639	181	508	102	60
49XD80□□
43XD83□□	960	564	209	498	108	66
43XD80□□	960	564	209	498	107	65

Megegyzés

• A felszereléstól fuggöen a tablázat adataihoz képest kisebb elterés mutatkozhat.

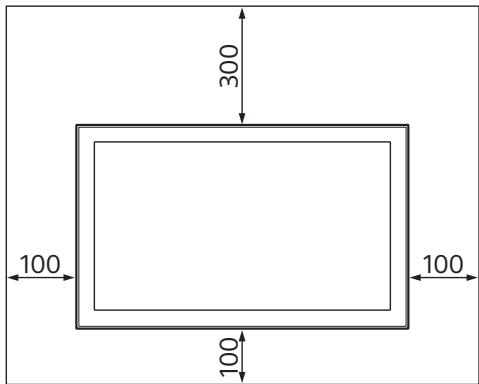

Ugyeljen arra, hogy a televiziókszülk és a plafon, valamint a fal kiálo részei kozott legalabb az alabbi abrán lathato hely maradjon.

Mertekegyseg: mm

A megfelelo szellozés biztositása, és por vagy szennyezódés felhalmozódásanak megelözese érdekében:

• Ne üzemeltesse a tv-készüléket fektetve, fejjel lefelé felszerelve, a hatá ravyaz oldalár Fordíva.
• Ne üzemeltesse a tv-keszüleket polcon, ágyra vagy takaróra helyezve, illetve szekrenyben.
• Ne takarja le a tv-keszüléket fuggönnyel vagy hasonlo textiliával, illetve ujsággal vagy hasonló anyaggal.
• Ne szerelje fel a tv-keszüléket az alábbi mo don.

GátOLT levegoáramlás.

Megegyzés

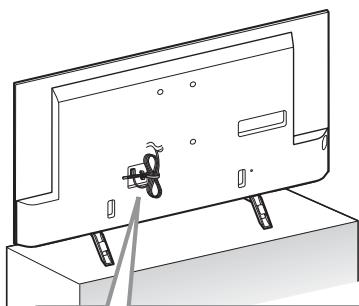

Ha a kábeleket a falban kivánja elvezetni, akkor meg a szereles megkezdese elott furja ki a szükséges lyukat a falon.

Keszitsen egy lyukat a falban valahol az alap (20) A, alap illesztokeret 1 es a tavtarto (20) E, a tavtarto (60) K teruletén kivul ahhoz, hogy elkerulje a kabelek becsipodését.

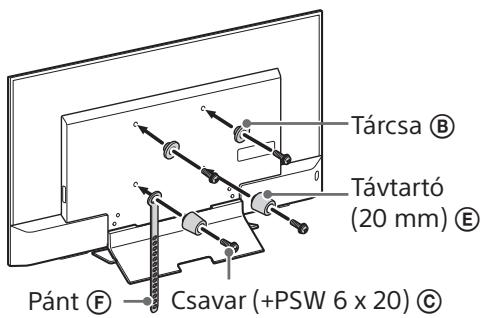

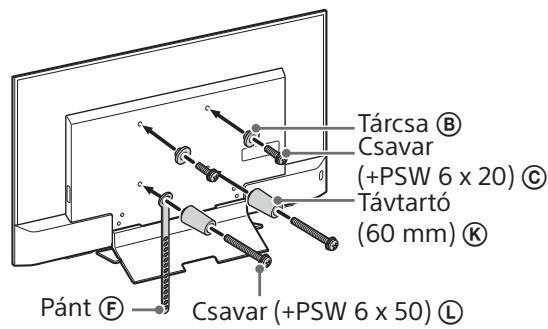

2 Valassza ki a falra valo felszerelés stílusát. A tv hátulja és a fal kozotti távolság az alábbiak szerint választható ki. 2-a Szokásos felszerelés 2-b Keskeny hézagú felszerelés

Tekintse meg az 1. lépésben latható tablázatot.

FIGYELMEZTETES

A 2-b lehetoseg valasztsaesa eseten a hatulso csatlakozokhoz valo hozzaferes korlatozott.

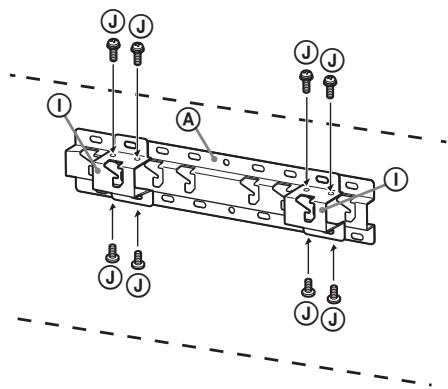

Illessze fel az ① alap
illesztőkeret a ② csavar (PSW 4x10) használatával az (20) ④ alapra, ha a 2-a lehetőséget választotta.

3 Az alap illesztőkeret
elhelyezésével kapcsolatban
tekintse meg az alábbi
táblázatot. A 2-b lehetőseg
valasztásá esétén hagyja ki ezta
a lépást.

Típusnév KD-	Kampól helye
55XD80□□
49XD83□□	c
49XD80□□
43XD83□□	d
43XD80□□

4 Hatarozza meg a csavarok helyét az alap (20) felszereléséhez.

Tekintse meg a muszaki adatokat az 12. oldalon.

A 2-a lehetoseg vlasztasa eseten hasznalja az ① alap illesztokeret furathelyeit.

FIGYELMEZTETES

• A tévěkészüléket tartófal teherbirásanak akkorányak kell lennie, hogy legalább a készülék tomegénének negyszeresét elbirja. (A tv-készülék sulyat lásd a készülék Referencia utmutatójaban.)
  Deritse ki, mekkora a teherbirasa a falnak, amelyre a televiziokeszuléket szerelni kivanja. Szükség eseten megfeleloen erosítse meg a falat.

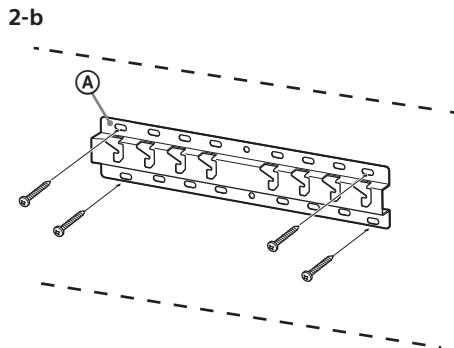

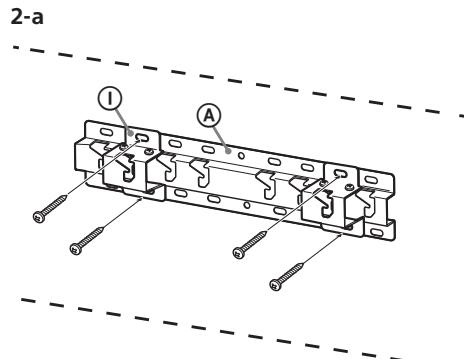

Az alap falra szerelése

• Használjon négy vagy tòbb 8 mm átméröjú vagy annak megfelelo csavart (nincs mellekelve).
• Illesszen négy csavart az ① alap illesztőkeret furataihoz és az (20) ④ alaphoz (csak 2-a).
  Vizszintesen szerelje fel az (20) alapot a falra.

A televíziókszülék felszerelésénék előkészítésé

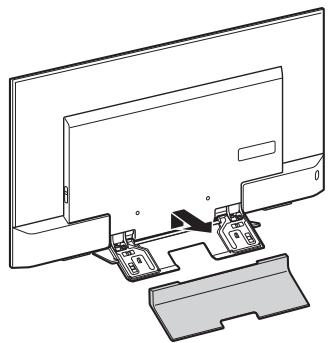

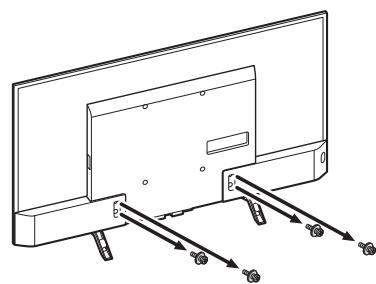

1 Távolítsa el az állvány borítását. (csak KD-55XD80□□)

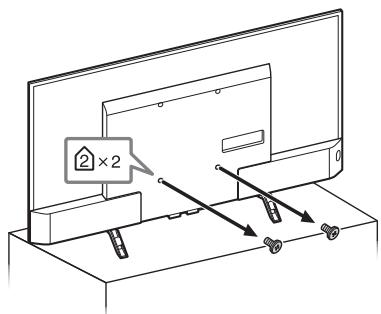

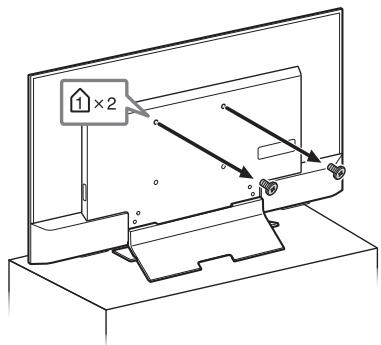

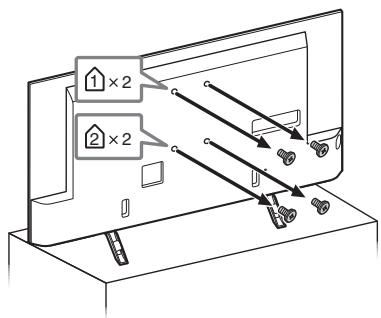

2 Távolítsa el a csavarokat a tv-készülék hátuljáról.

KD-55XD80□□

KD-49XD83□/49XD80□

KD-43XD83□□/43XD80□□

3 Csatlakoztassa a fali konzol
csatlakozóelemeit. Ellenőrizable a
csatlakozóelemeket a
5. oldalon található, „Az
alkatrészek Ellenőrzésé" című
szakasz „A SU-WL450
modellhez mellekelve" részények
segítségével.

Megegyzés

A csavarok hasznalatal val szorosan rogzitse a.
csatlakozoelemeket.
- Elektromos csavarbehajto használá teseṇ kb. 1,5 N·m {15 kgf·cm} meghúzái nyomatékot kell beállitani.
- A fel nem hasznalt cavarokat biztos helyen orizze meg esetleges jovobeni felhasznalásra. Orizze meg ezt a kézikonyvet késöbbi hasznalatra.

Normál rögzítés (2-a)

Falhozközeli rögzítés (2-b)

Megegyzés

• Ennek az allvanytipusnak a hasznalatakor egyes, a tv-keszülk hatuljan talalhato csatlakozok nem hasznalhatok.

4 Csatlakoztassa a szükséges kabel(eke)t a tv-készülékhez.

Mindenképpen csatlakoztassa a kábeleket, mielott felszereli a televiziókszüléket a falra. A televiziókszülék felszerelse utan már nem tutja csatlakoztatni a kábeleket. További részletek a tv-készülékról annak Referencia utmutatójában talalhatók.

5 Valassza le a kabeltartó (a tv-készülékhez mellekelve). (csak KD-43XD83□/ 43XD80□)

6 Kötegelje a kábeleket.

A KD-43XD83□/43XD80□ típus esetében csatlakoztassa a kábeltartó a belsőfuratok egyíkehéz.

Megjegyzes

• Bízza a kábelek falban gezetését felhatalmazott vãllalkozóra.
• Kötegelje össze a kábeleket, mielott felszereli a televiziónkészüléket a falra, hovy Nehogy ralépjen azokra.

7 Valassza le az asztali allványt a tv-keszülekról.

Csak KD-55XD80□□

Kiveve KD-55XD80□□

A tv-keszülék felszerelése a falra

1 Szerelje fel a televiziókszüléket az alapra.

• Az alapra akasztandi ⑧ tárcsák elhelyezkedéséról lásd a 3. lépéshez tartozó tablázatot „A felszereléshez megfelelo hely kivalasztása" címú részben a a 8. oldalon.
• Miközben két kézzel, biztosan tartja a tv-készüléket, övatosan akassza a tv-készülék hatuljára rögzített tárcsákat ⑧ az alaphoz, ügyelve a lyukak alakjára.
• A televíókészülék falra való felszerelése után Ellenőrize, hogy a tárcsák ⑧ szorosan illeszkednek-e az alapba vagy az alap illesztőkeretbe.

2-a

2-b

FIGYELMEZTETÉS

Gondoskodjon rola, hogy legalabbb két embar tartsa a televiziókszüléket szalitáskor.

2 Teendők a tv-készülék aljának elmozdulása Ellen.

• A laza pantot (F) rögzítse feszesen a falhoz.

Hasznaljon egy 5 mm atmmeroju vagy annak megfelelo csavart (nincs mellekelve).

Megegyzes

• Próbalja a tv-keszülék ajat enyhén maga felé huzni annak ellenorzesehez, hogy azBiztosan nem mozog-e elore. Ha mozgast tapasztal, akkor a rogzités hem megfelelo, es a pantot F' ujra szorosan fel kell erositeni.

A felszerelés megfelelośsegénék ellenőrzese

Ellenorizzea kovetkezoket.

A tarcśak (B) szorosan illeszkednek az alapba vagy az alap illesztókeretbe.
- A halózati kábel és az összekö tó kábelek nem csavarodtak meg vagy csipódtek be.
A pant feszes es nom laza.

FIGYELMEZTETÉS

A halózati kabel stb. nem megfelelo elhelyezese roidzárlat miatt tuzet vagy aramutést okozhat. Ellenőrizes a felszerelés megfeleloségét.

Egyéb informação

A televíókészülék eltávolításakor vissafehé Hajtsa vegre az eljárast.

FIGYELMEZTETES

Gondoskodjon rola, hogy legalabbb két embar tartsa a televiziókszüléket annak eltávolitasa kozben.

Muszaki adatok

Méretek: (kb.) [mm]

a :100

b : 200

c :300

d :80

e :400

f :480

g :100

h1 : 20 (2-b esétén)

h2:60(2-aeseten)

Súly (csak az alap): (kb.) [kg]

0,8

A forma és a műszaki adatok előzetes bejelentés nélkül megváltozhatnak.
