Produkta veids	LED 4K Ultra HD televizors
Zīmols	Sony
Saderīgie modeļi	KD-43XD8005, KD-49XD8005, KD49X8005, KD55X8005
Ekrāna izmērs (diagonāle)	43", 49", 55"
Izšķirtspēja	3840 x 2160 (4K)
Izmēri ar sienas stiprinājumu (55" modelis)	a: 1231 mm, b: 717 mm, c: 129 mm, d: 494 mm, e: 102 mm (standarta montāža 60 mm)
Izmēri ar sienas stiprinājumu (49" modelis)	a: 1093 mm, b: 639 mm, c: 181 mm, d: 508 mm, e: 102 mm (standarta montāža 60 mm)
Izmēri ar sienas stiprinājumu (43" modelis)	a: 960 mm, b: 564 mm, c: 209 mm, d: 498 mm, e: 108 mm (49XD80) vai 107 mm (43XD80) (standarta vai plānā montāža)
Ieteicamais sienas stiprinājums	Sony SU-WL450
Minimālais attālums starp ekrānu un sienu	60 mm (standarta montāža) vai 20 mm (plānā montāža)
Sienas izturētais svars	Vismaz 4 reizes lielāks par televizora svaru (skatīt atsauces ceļvedi)
Ar stiprinājumu piegādātās daļas	Pamatne, skriemeļi, skrūves (PSW 6x20, PSW 4x20, PSW 4x10 u.c.), starplikas, siksna, uzmavas, adapteri
Sienas stiprināšanai nepieciešamās skrūves (nav iekļautas)	Vismaz 4 skrūves ar diametru 8 mm un 1 skrūve ar 5 mm (atkarībā no sienas materiāla)
Barošana	220-240 V CA, 50/60 Hz
Elektrības patēriņš	Atšķiras atkarībā no modeļa (skatīt etiķeti)
Apkope un tīrīšana	Neaizsprostot ventilācijas atveres. Tīrīt ar mīkstu, sausu drānu.
Drošība	Obligāta uzstādīšana, ko veic sertificēts speciālists. Neatbalstīties uz televizoru. Cieši nostiprināt kabeļus.
Rezerves daļas un remontējamība	Skrūves un daļas, kas piegādātas ar stiprinājumu. Televizora daļām sazinieties ar Sony pilnvarotu servisu.
Garantija	Skatīt garantijas nosacījumus, kas pievienoti produktam.
Vispārīga informācija	Dizains un specifikācijas var tikt mainīti bez iepriekšēja brīdinājuma. Saglabāt rokasgrāmatu turpmākai uzziņai.

Bieži uzdotie jautājumi - KD-43XD8005, KD-49XD8005, KD49X8005, KD55X8005 SONY

Vai es pats varu uzstādīt televizoru pie sienas?

Nē, Sony stingri iesaka uzticēt uzstādīšanu sertificētam uzstādītājam drošības apsvērumu dēļ un lai nodrošinātu stabilu stiprinājumu. Nepareiza uzstādīšana var izraisīt televizora krišanu un nopietnus ievainojumus.

Kāds sienas stiprinājums ir piemērots manam Sony KD-43XD8005 televizoram?

Ieteicamais sienas stiprinājums ir Sony SU-WL450, kas īpaši izstrādāts šiem modeļiem. Sekoja lietošanas instrukcijai uzstādīšanā.

Kādas skrūves izmantot stiprinājuma piestiprināšanai pie sienas?

Izmantojiet vismaz četras skrūves ar diametru 8 mm, kas piemērotas jūsu sienas materiālam (nav iekļautas). Siksnai nepieciešama 5 mm skrūve. Pārliecinieties, ka siena var izturēt vismaz četras reizes lielāku svaru par televizoru.

Kāds ir attālums starp ekrānu un sienu pēc uzstādīšanas?

Iespējamas divas konfigurācijas: standarta montāža (60 mm) vai plānā montāža (20 mm). Saskaņā ar rokasgrāmatas izmēru tabulu izvēlieties atbilstoši savam modelim.

Vai es varu izmantot citus sienas stiprinājumus, nevis SU-WL450?

Nē, šis stiprinājums ir paredzēts tikai norādītajiem televizoriem. Cita stiprinājuma izmantošana var izraisīt bojājumus vai ievainojumus. Izmantojiet tikai SU-WL450.

Kā sagrupēt kabeļus pirms uzstādīšanas?

Pirms televizora piekāršanas sagrupējiet visus savienojuma kabeļus (HDMI, antennu u.c.). Izmantojiet piegādāto kabeļa balstu un, ja nepieciešams, izvelciet kabeļus caur iepriekš sagatavotu caurumu sienā.

Ko darīt, ja turēšanas siksna nav pietiekami nospriegota?

Pēc televizora nostiprināšanas siksnai jābūt stingri nospriegotai. Ja televizora apakšdaļa kustas, atlaidiet siksnu un atkārtoti nostipriniet to, cieši pievelkot, lai novērstu atslābumu.

Kā noņemt televizoru no sienas stiprinājuma?

Apgrieziet uzstādīšanas procedūru: atskrūvējiet siksnu, pēc tam uzmanīgi paceliet televizoru, lai atvienotu skriemeļus no pamatnes. Noteikti lūdziet palīdzību otrai personai.

Vai es varu atstāt noņemtās skrūves bērniem pieejamā vietā?

Nē, vienmēr glabājiet skrūves un mazās daļas drošā vietā, bērniem nepieejamā vietā, lai izvairītos no norīšanas vai ievainojumu riska.

Ko darīt, ja siena man nešķiet pietiekami izturīga?

Pirms jebkādas uzstādīšanas pārliecinieties, ka siena var izturēt vismaz četras reizes lielāku svaru par televizoru. Ja rodas šaubas, sazinieties ar speciālistu, lai nostiprinātu sienu vai izvēlētos piemērotāku vietu.

LIETOŠANAS INSTRUKCIJA KD-43XD8005, KD-49XD8005, KD49X8005, KD55X8005 SONY

Uzstādīšanas informācija Sony sienas montāžas kronsteina izmantošanai (SU-WL450)

Atbalstitie modeli:
KD-55XD80□*/49XD83□*/49XD80□*/43XD83□*/43XD80□*/

• Piedāvātō modelu nosaukumos “□□” norāda katram modelim unikālus skaitlus un/vai rakstzīmes.

Klientiem izstradajuma aizsardzibas un drošibas apsvērumu dé! "Sony" iesaka televizoru uzstādīsanu uzticēt "Sony" izplatitājiem vai licencētiem uzpēmējiem. Nemēginiet to uzstādīsaviem spěkiem.

Sony izplatitajiem un darbu izpilditajiem Uzstadiisanas un ari periodisko apkopju un pbarbauzu laikā pievērsiet lielu uzmanibu drošibai.

Ši izstradājuma uzstādīsānai ir nepieciesāmas atbilstošas zinašanas, it ipaši, lai noteiktu, vai siena spēs izturet televizora svaru. Izstradājuma piestiprināsānupie sienas uzticiet "Sony" izplatitājiem vai licencetiem darbu uznejmējiem un uzstādīsānas laika pievērsiet uzmanibu drošibai. Sony neuznemsies atbildibu par materiāliem zaudējumiem vai traumām, kas radusās nepareizas rikošanās vai nepareizas uzstādīsānas delj.

Lai veiktu drošu un pareizu dostiprināšanu, ieverojiet sienas montažas kronsteina lietošanas instrukcijas, kā ari televizora uzsakšanas celvedis un šis rokasgramatas noradijumus.

Drosiba

Pateicamies, ka iegadajaties so izstradajumu.

Lai uzstaditu so izstradajumu, vajadzigas abtiligstigas prames. Uzticiet uzstadisanu "Sony" izplatitajiem vai licencetiem ligumstradniekiem un raugiecties, lai uzstadisanas laikā tiku tievrota drośiba. "Sony" neuznemas atbildibu par bojāgiumi vam traumām, kas rodas, ja izstradajums netiek izmantots vai uzstadits pareizi vai ja tiek uzstadits neapstiprinals izstradajums. Jusu likumigās tiesibas (ja tadas attiecināmas) paliek spekā.

Informacija "Sony" izplatitajiem

Lai uzstaditu shoizstradajumu,vajadzigas atbilstigas prames.Lai varetu drosi uzstadit izstradajumu, noteikti izlasiet sho rokasgramatu."Sony"neuznemasa tibildibu par bojajumiem vai traumakas rodas,ja izstradajums netiek izmantots vai uzstadits pareizi.Pec izstradajuma uzstadiñas nododiet sho rokasgramatu klientam.

Sajā rokasgrāmata paskaidrots, kā pareizi apieties ar izstrādājumu un kas jānem vērā, lai izvairitós no negadijumemi. Rūpī gī Izsiet šo rokasgrāmatu un izmantojiet izstrādājumu pareizi. Saglabajiet šo rokasgrāmatu, lai vajadzibas gadijumā varetu to ārskatīt.

Visi "Sony" izstradajumi ir raditi, domajot par doshibu. Taçu, ia iztradajums tied izmantots nepareizi, jus varat gut nopietnas traumas, kuras rada uguns, stravas trieciens un ieriecs agpāsānās vai nokrisana. Noteiki everojet drosibas norades, lai izvairitos no šadiem negadijumiem.

UZMANIBU!

Specializeti izstradajumi

Sis sienas kronsteins paredzets lietošanai ar noteiki tem videziorium. Lai noskaidrotu par iespju izmantot kronsteinu montažai pie sienas, skatiet ša videzora atsaues rokasagramut.

Uzticiet uzstādīsanu licencētiem ligumstrādniekiem un raugieties, lai uzstādīsanas laikā tuvuma neatrastos mazi bērni.

Ja kronsteins stiprinasani pie sienas vaitelevizars nav uzaditi pareizi, rodas talaknoradito negadijumu risks. Uzstadisanooteiktui utziciet licencetiemligumstradniekium.

• Televizitors var nokrist un radit jums nipetnas traumas, piemeram, nobrazumus vai luzumus.
  Ja siena, pie kuras piestiprinats kronsteins, ir nestabila, nelidzena vai tav nav perpendiculara atticibea pret gridu, iere var nokritn ur radit jums traumas vai materialus zaudejumus. Sienai jaspj noturét svars, kas ir vismaz āteras reizes lielaks par televisiona svaru. (Sava televisiona svaru skiat televisiona atsauces rokasgramata.)
  Ja kronsteins pie sienas nav pienacigi piestiprins, konstrukcija var nokrist un radit jums traumas vai materialus zaudejumus.

Televizora pärvietošanu vai nonemšanu no kronsteina noteikti uzticiet licencētiem ligumstradniekiem.

Ja televizoru parrioto vai nonem nelicencetas personas, tas var nokrist un radit traumas vai materialus zaudejumus. Televizors ir janes vai janoen no kronsteina vismaz diviem cilvekiem.

Kad televizors ir piestiprinats pie kronsteina, neizskruvejiet skruves u. c.

Pretejā gadijumā televizors var nokrist un radit traumas vai materialus zaudējumus.

Neparveidojiet sienas kronsteina detalias.

Pretëjā gadijumā sienas kronsteins var nokrist un radit traumas vai materialus zaudëjumus.

Pie kronsteina piestipriniet tikai tam paredzetas ierices.

Sis sienas kronsteins ir paredzets lietošanai ar noteiktām iericem. Uzstadot neapstiprinatas ierices, tās var nokrist vai saluzt un radīt jums traumas vai materiulus zaudejumus.

Uz kronsteina atlauts balstit tikai televizoru. Nekratiet televizoru pa kreisi/labi, uz augsu/leju.

Pretëjā gadijumā televizors var nokrist un radīt traumas vai materialus zaudējumus.

Neatspiedieties pretelevizoru vainekarajieties pie ta.

Neatspiedieties pret televizoru vai nekarajieties pie ta, jo tas var uzkrist jums viru un radit nopietnas traumas.

UZMANIBU!

Neeverooj tālak noradītās instrukcijas, jums var rasties traumas vai materiāli zaudejumi.

Tirov vai veicot apkopi, nepielietojiet parak daudz speka.

Darbojoties ar televizora augspusi, nepieliietojit pärak daudz speka. Pretëjā gadijumă televizors var nokrist un radit traumas vai materiulus zaudëjumus.

Noderīga informācija

Ja televizors pie sienas kronsteina ir piestiprinats ilgu laiku, atkaribā no sienas materiaíla siena aiz vai virs televizora var iekrāsoties citā krāsā vai var atlimēties tapetes.
- Kad sienas konsteins tiek nonents, siena paliek skruvca aururi.
- Nelietojiet sienas kronsteinu vietas, kur uz to var iedarboties mehaniskas vibracijas.

Sienas kronsteina uzstadišana

Informacija "Sony" izplatitajiem

BRIDINAJUMS!

Tälakās instrukcjias paredzētas tikai "Sony" izplatitäjem. Noteikti izlasiertiepierek noradito drośibas informaciju un ieverojrot drośibu, kad uzstādāt, apkopjat vāi pārbaudāt šo izstrādājumu.

Neuzstadiet sienas kronšteinu vietas, kur televizora sturi vai sani pec tam atradisies nost no uzstadiñas virsmas.

Neuzstadiet sienas kronsteinu vietas, kur televizora sturi vani sancp tam atradisies nostr no uzstdisanas virmas, piemeram, pie kolonnas. Ja cilveks vai prieksmets uzgrudisies televizora saniem vai sturim, kas atrodas nosit no virmas, var rasties traumas vai materiali zaudejumi.

Neuzstadiet televizoru virs vai zem gaisa kondcionētāja.

Jauz tevizora nonak udens vui zu to ilgstoisi tek pusta gaisa plusma no kondiconetaja, van rasties uguans vai stravas trieciana risks vai tevizors vani sakt darbotties nepareizi.

Noteikti uzstadiet sienas kronsteinu pareizi un ieverojiet norades šajā rokasgrāmata.

Ja kāda no skruvēm ir vañiga vai izkritusi, sienas konsténs var nokrist un radī traumas vai materialus zauðejumus. Noteiki tizmantojiet sienas materiālam atbilstigas skruves un pareizi uzstadijiet izstradajumu, izmantojot ātetas vai vairak 8 mm diametra skruves (vai lidzverīgitas).

Piegadatās skruves un
stiprinājuma detalas
izmantojet pareizi, kā
norādīts šajā lietošanas
rokasgrāmata.
Izmantojot cites
detalas, televizors var
nokrist un tikt bojats
vai radīt traumas.

Kronšteinu samontējiet, ievěrojot lietošanas rokasgrāmata norādito procesu.

Ja kada no skruvēm ir valīgā vai izkritusi,
televizors var nokrist un tikt bojats vai ari radī traumas.

Kartigi pievelciet skruves paredzetajas vietas.

Pretëjā gadijumā televizors var nokrist un tikt bojats vai ārī radit traumas citiem.

Televizoru uzstādiet uz sienas, kas ir gan perpendiculara attiecibā pret gridu, gan lidzena.

Pretëja gadijumā televizors var nokrist un radīt traumas.

Kad televizors ir uzstadits, ciesi nostipriniet vadus.

Ja cilveki vai prieksmeti sapisies vados, tas var radit traumas cilvekiem vai bojat televizoru.

Nesaspiediet mainstrāvas vadu vai savienojuma kabeli.

Ja mainstravas vads vaid savienojuma kabelis
ir iespiests starp kronsteinu un sienu vair
speku tiek locits vaid verpti, ieksekij evidar
atsegties un radit issavienojumu vair strvas
caursiti. Tas var izraisit aizdegshanos vair
strvas trieciu.

Skrüves kronsteina piestiprinăšanai piesienas nav iekjautaskomplektă.

Piestiprinot sienas kronsteinu, izmantojiet skruves, kas piemerotas sienas materialam un Uzbekvi.

Televizora piestiprinăšana pie sienas

Uzstadi'anas process katram televizoram ir atskirigs.

Noteikti novietojiet izskruvetas skruves drosa, berniem nesasniedzama vieta.

Sagatavošanās uzstādišanai

• Pirms uzstādīsanas jau sameklejiet televizora atsaues rokasgrāmatas.
• Vel pirms detalu montesanas parliecinieties, vai jums ir krustveida skruvgriezis, kas der attiecigajam skruvem.
• Pärbaudiet televizora uzstadišanas poziciju.
• Sagatavojiet Četras vai vairak 8 mm diametra skruves un vienu 5 mm diametra skruvi vai lidzvertigas (nav ieklautas komplekta). Izveliieties skruves, kas piemērotas sienas materiālam.

Detału pārbaude

Komplektā ar SU-WL450

• Pärbaudiet, vai ieklautas visas detalias.

A Pamatne (20) (1)	B Trisis (2)
C PSW 6x20 (4)	D PSW 4x20 ar ieliktni (2)
E Starplika (20) (2)	F Saite (1)
G Bukse (20) (M4) (2)	H PSW 4x20 (2)
I Pamatnes adapteris (2)	J PSW 4x10 (8)
K Starplika (60) (2)	L PSW 6x50 (2)
M Bukse (M4) (2)	N PSW 4x50 (2)
O Sienas montăžas stiprinăjums (S) (2)	P Starplika (2)
Q Plăksne (1)	R PSW 5x12 (1)

Komplektā ar televizoru (piestiprinats aizmugure)

Kabela turetajs (1)

Uzstādīsanas vietas izvēle

1 Izvlieties uzstadijanas vietu.

Pärbaudiet, vai siena ir pietiekami liela un spēj noturēt svaru, kas vienāds ar Četrkāršu televizora svaru.

Skatiet turpmak noradito tabulu televizora uzstadiisanai pie sienas. Televizora svaru skatiet televizora atsaues rokasgramata.

Mervieniba: mm

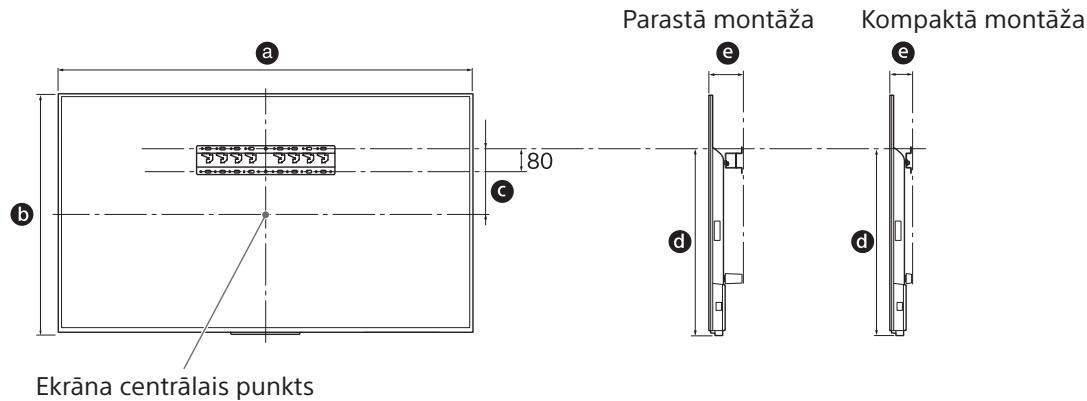

Modela nosaukums KD-	Displeja izmēri		Ekrāna centra izmērs	Stiprinājuma garums
	a	b	c	d	e
					Parastā montāža	Kompaktā montāža
55XD80□□	1231	717	129	494	102	60
49XD83□□	1093	639	181	508	102	60
49XD80□□
43XD83□□	960	564	209	498	108	66
43XD80□□	960	564	209	498	107	65

Piezime

• Izmēri tabula var nedaudz mainities atkaribā no uzstādīsanas.

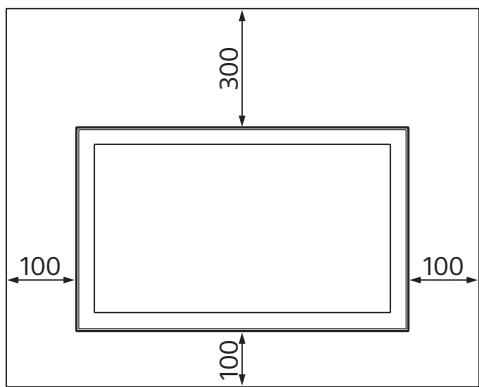

Starp televizoru un griestiem vai sienas izvirzijumiem janodrošina pietiekamidaudz brivas telpas, kā paradīts tālak.

Mervieniba: mm

Lai nodrošinatu atbilstošu ventilaciju un novérstu netirumu vai puteklu uzkrāsanos, rikojeties šadi:
- Nenovietojiet televizoru plakaniski, neuzstadiet to otradi, atmuguriski vai saniski.
- Nenovietojiet televizoru uz skapja, paklaja, gultas vai skapi.
Neparklajiet televizoru ar audumu, piemeram, aizkariem, vai tadiem prieksmetiem, ka, piemeram, avizes.
- Neuzstadiet televizoru atbilstoši zemak redzamajam attelam.

Gaisacirkulacija tiekbloketa.

Piezime

Ja velaties vadus vaditcaur sienu,izveidojiet sienacaurumu un ivietojiet vadus pirms uzstadiisanas. Lai nesaspiestu vadus,izveidojiet sienacaurumnedaudz sanus no pamatnes (20) A,pamatnesadapteris 1 un starplikas (20) E, starplikas (60) Kperimetra.

2 Izvlieties, kā piestiprināt ieric pié sienas. Attalumu no televizora aizmugures lidz sienai izvlieties atbilstīgi tālakajiem norādijumiem.

2-a Standarta stiprinajums

2-b Planais stiprinajums

Skatiet 1. darbibas tabulu.

BRIDINAJUMS!

Ja atlisa 2-b. iespja, bus ierobezota piekluve aizmugures ligzdam.

Uzstādiet pamatnes adapteri ①, izmantojot skruvi (PSW 4x10) ②, pamatnei (20) ④; izmantojot šo metodi, ja izvēlēta 2-a.

3 Pamatnes parejas uzstadi'anas vietu skatiet turpmakaj tabula. Ja izveleta 2-b. iespeja, izlaidiet so darbibu.

Modela nosaukums KD-	Åka atrašanās vieta
55XD80□□
49XD83□□	c
49XD80□□
43XD83□□	d
43XD80□□

4 Izvlieties, kuras vietas skruvesit skruves, lai piestiprinatu pamatni (20) A.

Skatiet specifikacijas 12. lapa.
Ja atlasita 2-a. iespëja, izmantojiet
pamatnes adaptera ① atveres.

BRIDINAJUMS!

• Sienai, pie kuras stiprināsit tevizoru, jaspēj noturet svaru, kas vismaz Četras reizes parsniedz tevizorà svaru (Sava tevizora svaru skatiet tevizora atsauces rokasgrāmata.).
• Nosakiet tās sienas izturību, pie kuras stiprināsit televizoru. Ja vajadzīgs, pastipriniet sienu.

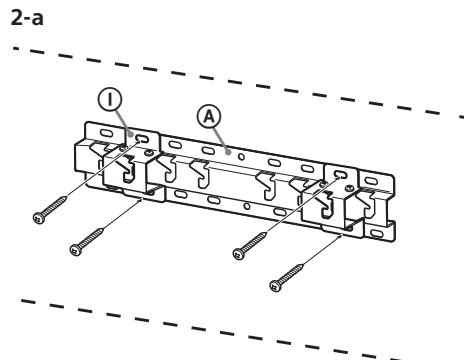

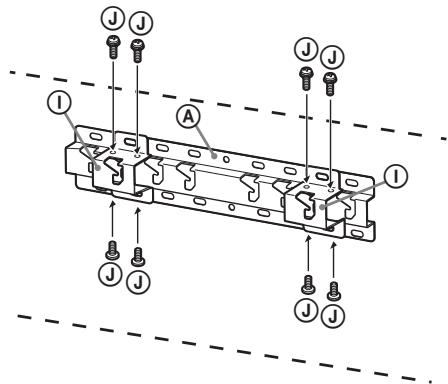

Pamatnes piestiprinăšana piesienas

• Izmantojet Četras vai vairak 8 mm diametra skruves vai lidzvertgias (nav ieklautas komplekta).
• leskrüvejiet Četras skrūves pamatnes adaptera ① atverēs, ar pamatni (20) ④ (tikai 2-a).
• Pamatni (20) ④ uz sienas uzstadiet horizontali.

Sagatavošanās televizora uzstādīsanai

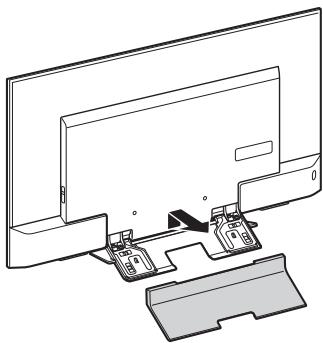

1 Nonemiet stativa parsegu. (tikai modelim KD-55XD80□□)

2 Izskruvejiet televizora aizmugure esosas skruves.

KD-55XD80□□

KD-49XD83□/49XD80□

KD-43XD83□□/43XD80□□

3 Piestipriniet sienes montăžas kronšteina stiprinăjuma elementus. Pârbaudiet stiprinăjuma elementus, skatot 5. lappuse sadălas "Detaș pârbaude" nodău "Komplektă ar SU-WL450".

Piezime

Ciesz pieskruvejiet stiprinajuma elementus.
Ja tiek izmantots elektriskais skruvgriezis, iestatiet griezes momentu uz apm. 1,5 Nm {15 kgf/cm}.
Noteikti uzglabajiet neizmantotos elementus droša vietā turpmakai lietošanai. Saglabajiet šo rokasgramatu turmpakam uzzinam.

Parastā montāza (2-a)

Kompaktā montāza (2-b)

Piezime

• Izmantojot šāda veida montăžu, nevarësit lietot dažas televizora aizmugure esosăs pieslëgumvietas.

4 lespraudiet televizorā vajadzīgo(-os) kabeli(-lus).

Pirms piestiprinat televizoru pie sienas, noteikti savienojiet kabelus. Kad televizors jau bus uzstadits, kabelus nebus iespejams savienot.

Kabelu iestradāsanu siena uzticiet licencētam ligumstrādniekam.
- Pirms stiprinat televizoru pie sienas, satiniet visus savienojuma kabelus, lai neuzkäptu uz tiem.

7 Atvienojiet no televizora galda stativu.

Tikai modelim KD-55XD80□

Iznemot KD-55XD80□□

Televizora piestiprinăšana pie sienas

1 Uzstadiet televizoru uz pamatnes.

Lai uzzinatu, kur uz pamatnes jaatrodas trišiem (B), skatiet sadājas "Uzstādīsanas vietas izvele" 3. darbību 8 lappuse.
- Turiet televizoru cieši ar abam rokām un uzmanīgi savienojiet televizora aizmugurē piestiprinātos trišus ⑧ ar pamatni tā, lái tie pareizi iegultu caurumos.
- Pēc televizora uzstādišanas pie sienas pārbaudiet, vai triši (B) ir cieši piestiprināti pamatnei vai pamatnes adapterim.

2-a

2-b

BRIDINAJUMS!

• Nedaudz pavelciet televizora apaksdalu savā virziena, lai pārliecinātos, ka tā nekustas. Ja jutama kustiba, televizors nav pareizi piestiprinats, un saite fē vélreiz ir cieiš jiapiestiprina pie sienas.

Pärliecinieties, vai uzstādīsana veiksmīgi pabeigta

Pärliecinieties par tālako.

• Trisi (B) ir cieši uzkarināti uz pamatnes vai pamatnes adaptera.
• Vads un kabelis nav savērpts vai saspiests.
• Saite ir stingri nostiepta.

BRIDINAJUMS!

Ja mainstrāvas vads tiek novietots nepareizi, var rasties issavienojums, kas var izraisit aizdegsanos vai stravas triecenu. Drośibas labad noteikti parliecinieties, vai uzstādīsana paveikta pareizi.

Cita informăcija

Nonemot televizoru, veiciet uzstadisanas daribbas pretejara seciba.

BRIDINAJUMS!

Lai televizoru nonemtu ir vajadzigi vismaz divi cilveki.

Specifikacijas

Izméri: (aptuveni) [mm]

a : 100

b : 200

c :300

d :80

e :400

f :480

g :100
