| Tip de produs | Televizor LED 4K Ultra HD |
| Marcă | Sony |
| Modele compatibile | KD-43XD8005, KD-49XD8005, KD49X8005, KD55X8005 |
| Dimensiune ecran (diagonală) | 43", 49", 55" |
| Rezoluție | 3840 x 2160 (4K) |
| Dimensiuni cu suport de perete (model 55") | a: 1231 mm, b: 717 mm, c: 129 mm, d: 494 mm, e: 102 mm (montare standard 60 mm) |
| Dimensiuni cu suport de perete (model 49") | a: 1093 mm, b: 639 mm, c: 181 mm, d: 508 mm, e: 102 mm (montare standard 60 mm) |
| Dimensiuni cu suport de perete (model 43") | a: 960 mm, b: 564 mm, c: 209 mm, d: 498 mm, e: 108 mm (49XD80) sau 107 mm (43XD80) (montare standard sau subțire) |
| Suport de fixare pe perete recomandat | Sony SU-WL450 |
| Distanța minimă dintre ecran și perete | 60 mm (montare standard) sau 20 mm (montare subțire) |
| Greutatea suportată de perete | Cel puțin de 4 ori greutatea televizorului (consultați ghidul de referință) |
| Piese furnizate cu suportul | Bază, scripeți, șuruburi (PSW 6x20, PSW 4x20, PSW 4x10, etc.), distanțiere, curea, manșoane, adaptoare |
| Șuruburi necesare pentru fixarea pe perete (nu sunt furnizate) | Cel puțin 4 șuruburi de 8 mm diametru și 1 șurub de 5 mm (în funcție de materialul peretelui) |
| Alimentare | 220-240 V CA, 50/60 Hz |
| Consum electric | Variabil în funcție de model (consultați eticheta) |
| Întreținere și curățare | Nu blocați orificiile de ventilație. Curățați cu o cârpă moale și uscată. |
| Siguranță | Instalare de către un profesionist autorizat obligatorie. Nu vă sprijiniți de televizor. Fixați bine cablurile. |
| Piese de schimb și reparabilitate | Șuruburi și piese furnizate cu suportul. Pentru piesele televizorului, contactați un service autorizat Sony. |
| Garanție | Consultați condițiile de garanție furnizate cu produsul. |
| Informații generale | Proiectare și specificații susceptibile de modificări fără notificare prealabilă. Păstrați manualul pentru referințe ulterioare. |
Întrebări frecvente - KD-43XD8005, KD-49XD8005, KD49X8005, KD55X8005 SONY
Întrebările utilizatorilor despre KD-43XD8005, KD-49XD8005, KD49X8005, KD55X8005 SONY
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Televizor în format PDF gratuit! Găsiți manualul dvs. KD-43XD8005, KD-49XD8005, KD49X8005, KD55X8005 - SONY și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. KD-43XD8005, KD-49XD8005, KD49X8005, KD55X8005 mărcii SONY.
MANUAL DE UTILIZARE KD-43XD8005, KD-49XD8005, KD49X8005, KD55X8005 SONY
Informații de instalare pentruutilizarea dispositivului de montare peperete Sony (SU-WL450)
Modele acceptate:
KD-55XD80□□/49XD83□□/49XD80□□/43XD83□□/43XD80□□*
- Pentru numele modelului actual, „□□“ indică numărulși/sau caracterele specifice pentru fiecare model.
Pentru clienti
Pentru protectia produsului si din motive de siguranță, Sony recomanda insistent ca instalarea televizorului dumneavoastră să fie efectuata de distribuiitori sau contractori licențiști Sony. Nu incercăți să il instalati personal.
Pentru distribuitorii contractorii Sony
Acordati atentie totala sigurantei in timpul instalarii, intreinerii periodice si examinarii acestui proclus.
Este necessara o experientă suficientă pentru instalarea acestui produs, mai ales pentru a determinina rezistenta peretelui pentru susținerea greutății televizorului. Incredintați fixarea pe perete a acestui produs distribuitorilor sau contractorilor licențiș Sonyși acordăți o atenție adecvata sigurantei în tampul instalării. Compania Sony nu este răspunțătoare pentru daune materiale sau vătamări corporale cauzate de manipularea inadecvata sau de instalarea necorespunțătoare.
Pentru siguranta si o instalare corespunzatoare, urmati instrucltiunile deutilizare ale dispositivului de montare pe perete, ghidul de iniigiere al televizorului si instrucltiunile din acest manual.
Despre siguranta
Vä multümim pentru achizitionarea acestui produs.
Pentru clienti
Pentru instalarea acestui produs este necessar un nivel suficient de experienta Subcontracta i instalarea distributorlor Sony tau noru contractorici licenti s acordati o atentie speciala sigurantei in timpul instalarii. Sony nu este responsabila pentru niciun fel de daune materiaie sau vatakiri corporale determinate de manipularea eronata sau de instalarea inadevcat, respectively de instalarea altei produs decat cel specificat.Drepturile dvs.prezute de lege (dacacexista) nu sunt afectate.
Pentru distribuitorii Sony
Pentu instalarea acestui produs este
necessar un nivel suficient de experienta.
Citi ci atentei escast manual de
instructiuni, pentru et efectua operatiile
de instalare in siguranta. Sony nu este
responsabilare pentu niciun fel de daune
materiale socvatamari corporale
determine de manipularea eronata sau
de instalarea inadecvata. Inmanani cest
manual clientului dupa instalare.
Acest manual de instruetioni prezintà modul de manipulare corectà a produsului si măsuriile importante de precautie necessare pentru prevenirea accidentelor. Citiţi cu atențe acest manuel si utilizes produsul in mod corect. Păstrati acest manual disponibil pentru consultari ulterioare.
Produsele Sony sunt proiectate tinand cont de siguranta. Totusi, dacă produsele sunt utilizecast incorrect, pot avea ca rezultat producrea de grav vatamári corporale prin incendiu, electrocutare, rasturnarea sa cadere producului. Respectati măsurile de precautie pentru siguranta, in vederea evitărūn oran asemenea accidente.
ATENTIE
Produce specificate
Acest dispositiv de montare pe perete este proiectat in vederea utilizarii cu televizioare specifie. Pentru televizuare, citi ghidul de referinta pentru a verifica dacă dispositivul de montare pe perete poate fi/utilizat.
Pentru clientsi
AVERTISMENT
Dacă urmatoarele măsuri de precautie nu sunt respectate, pot rezultate grave vătamări corporale sau deces prin incendiu, electrocutare sau Āderea produsului.
Subcontractați instalarea produsului unor contractori licenciataiși tiniți copiii mici la distanță în timul instalării.
Dacà dispositivul de montare pe perete sau televizorul nu este corect instalat, se pot produce urmátoarele accidente. Aveṭi grijā ca instalarea sä fié efectuata de câtre contractori licenciati.
- Televizorul poate cădeași poate cauza grave vătamari corporale, precum contuzii sao u fractuă.
- Dacă peretele pe care este instalat dispositivul de montare este instalib, nu este plan sau nu este perpendicular pe podea, aparatul poate cădeași poate cauza vătămări corporale sau daune materiale. Peretele trebuie să poata să sustină o greutate de colțuţu patru ori mai mare decât cea a tevizotorului. (Consultatiș ghidul de referintă al tevizotorului pentru a-i determinina greutatea.)
- Dacă instalarea disposizitivului de montare pe perete nu este suficient de reistentă, aparatul poate cădeași poate cauza vătamári corporale sau daune materiaile.
Contractaşi operatiile de montare sau demontare a televizorului unor contractori licenciati.
Dacá persone in afara unor contractori licentiati transporta sau demonteazá televizorul, acesta poate cadea s poate cauza vātamāri corporale sau daune materiale. Televizorul trebuie transportat sau demontat de doua suai multe personae.
Nu demontaşi Šuruburile etc. după montarea televizorului.
in caz contrar, televizorul poate cädea Şi poate cauza vătamári corporale sau daune materiale.
Nu aduceți modificări componentelor dispositivului de montare pe perete.
In caz contrar, dispositivul de montare pe perete poate cădeași poate cauza vătamări corporale sau daune materiale.
Nu montați alte echipamente in afara produsului specificat.
Acest dispositiv de montare pe perete este proiectat numai in vederea'utilizarii cu produsul specificat. Daca montaigt altechipament decat cel specificat, acesta poate cadea sau se poate sparge si poate cauza vatakri corporale sau daune materiale.
Nu aplicati altasarcinain afara televizorului pe dispositivul de montare pe perete. Nu zdruncinati televizorul stanga/dreapta, sus/jos.
In caz contrar, televizorul poate cădeași poate cauza vătamări corporale sau daune materiale.
Nu va rezemati pe si nu va agatati de televator.
Nu va rezemati pe si nu va agatati de televizor, deoareca esta poata cadea si poata caza grave vatamari corporale.
ATENTIE
Dacă urmatoarele măsuri de precautie nu sunt respectate, se pot produțe vătamăr corporale sau daune materiale.
Nu manipulati produsul cu forta excesiva in timpul curatai iau al intretineri.
Nu aplicati o fortă excessiva in partea de sus a televizorului. In caz contrar, televizorul poate cădeași poate cauza vătamâri corporale sau daune materiaie.
Măsuri de precautie
- Dacăutiliză timp indelungat televizorul instalat pe dispositivul de montare pe perete, peretele din spatele sau deasupra televizorului se poate decolora, iar tapetul se poate desprinde, in functie de materialul peretelui.
- Dacă dispositivul de montare pe perete este demontat dupa instalarea sa pe perete, in perete vor rămane orificile pentru süruburi.
- Nu utilizati dispositivul de montare pe perete intr-o locatie unde este supus la vibratii mecanice.
Instalarea dispositivului demontare pe perete
Pentru distribuitorii Sony
AVERTISMENT
Urmatoarele instructiuni sunt destinatenu mai distributiorilor Sony. Cititi masurile de precauie describe mai sus si acordati o atentie speciala siguranlei in timpul instalarii, al intretinerii si verificarii acestui produs.
Nu instalati dispositivul de montare pe perete pe suprafete ale peretelui unde colfurile sau partile laterale ale televizorului ies in afara fata de suprafata peretelui.
Nu instalati dispositivul de montare pe perete pe suprafete ale peretelui precum un stalp, unde curileu sau partale laterale ale televizorului in afarafata de suprafata peretelui. Dacaseintampla ca o persona saun obiect sa loveasca partea sau coltul iesit in afaral televizorului, acest lucru poate caza vatamari corporale saune materialiae.
Nu instalati televizorul deasupra unei instalati de aer conditionat sa dedesubtul acesteia.
Dacă televizorul este expus tampindhelungat la scurgeri de apà Sau la curenti de aer proveniti de la o instalătie de aer conditionat, se pot produc incendii, socuri electrice sau defeciuni ale televizorului.
Instalati dispositivul de montare pe perete in condiţii de siguranta, urmânnd indicatorile din acest manual de instrutiuni.
Dacā oricare+dintre suruburi sunt slābite saucad,dispositivul de montare per perpete poatecādea si poate cauza vātamāri corporale saudaune materiale. Utilizati sürburilerecorespunzatoarepourtrumaterialulperetelui s instalati aparatul in conditi de siguranta,utilizand patru sau mai multsuruburi cu diametricul de 8 mm (sau echivalent).
Utilizati corespunzător suruburileși piesele de montaj furnizate, urmând instruciunile din acest manual de instruciuni. Dacăutilizati elemente inlocuitoare, televizorul poate cădeași poate cauza vătamâri corporale sau deteriorarea aparatului.
Asamblati dispositivul de montare pe perete in mod corespunzator, urmând procedura explicata in acest manual de instrutiuni.
Dacā oricare dintre šuruburi sunt slābite sau cad, televizorul poate cādea.si poate cauza vāṭamāri corporale sau detioriorea aparatului.
Strangeti adecvat suruburile in poziţia indicata.
In caz contrar, televizorul poate cadea si poate cauza vatakarmi corporale sau deteriorarea aparatului.
Nu supuneti televizorul la socuri pe durata instalarii.
Daca televizorul este expus la socuri, poate cadea sau se spare sparge. Aceasta poate cauza vatamari corporale.
Instalati televizorul pe un perete plan.si perpendicular pe podea.
In caz contrar, tevizorul poate cădeași poate cauza vătamari corporale.
După instalarea corectă a televizorului, fixați cablurile în mod corespunzător.
Dacà oameni sau objecte se Incurcá in cabluri,acea sta poude duce la vătamari corporale sau la detioriorearea tevdizorului.
Nu permiteci ciupirea/ perforareca cablului de alimentare in current alternative s i nici a cablului de conexiune.
In cazul in care cablul de alimentare in curent alternativ sau cablul de conexiune sunt ciupite/perforate intre aparat s perete sue sunt indoite sau rascuite fortat, conductori interni pot deveni expusi s pot cauza un scurtcircuit sau o intrerupere a alimentarii cu energia electrica. Aceasta poate determinina incendii sau un soc electric.
Suruburile necessities pouru fixarea dispositivului de montare pe perete nu sunt furnizate.
Utiliziţi sburubile corespunzătoare pentru materialul și structura peretelui la fixarea dispositivulii de montare pe perete.
Instalarea televizorului pe perete
In functie de televizor, este posibil ca procedura de instalare sa diferere. Utilazi dispositivul de montare pe perete SU-WL450 pentru instalarea televizorului pe perete.
Notă
Depozitatei suruburile demontate intr-o locatie sigura, fara le lasa la indemana copiilor.
Pregătirea pentru instalare
- Trebuie să aveți ghidul de referinta al televizorului laindhă nă inaînte de instalare.
- Inainte de asamblare, pregătiți o surubelniță tip Phillips adevvataș suruburilor.
- Confirmatu poziţia de instalare a televizorului.
- Pregătiţi patru sau mai multe Šuruburi cu diametrul de 8 mm și un Šurub cu diametrul de 5 mm sau echivalent (nu sunt furnizate). Selectaţi Šuruburi corespunzătoare pentru materialul peretelui.
Verificarea pieselor
Furnizat cu SU-WL450
- Verificati dacă sunt incluse toate piesele.
| A Bază (20) (1) | B Troliu (2) |
| C PSW 6x20 (4) | D PSW 4x20 cu bucță (2) |
| E Distanțier (20) (2) | F Curea (1) |
| G Bucță (20) (M4) (2) | H PSW 4x20 (2) |
| I Adaptor bază (2) | J PSW 4x10 (8) |
| K Distanțier (60) (2) | L PSW 6x50 (2) |
| M Bucță (M4) (2) | N PSW 4x50 (2) |
| O Dispositiv pentru montare pe perete (S) (2) | P Distanțier (2) |
| Q Šaibă (1) | R PSW 5x12 (1) |
Furnizat cu televizorul (ataşate in partea din spate)
Stabilirea locatiei de instalare
1 Stabiliti locaia de instalare.
Asiguratvá cā peretele dispune de spatiu suficient pentru televizor Şi cà poate sustine o greunate de cel putin patru ori mai mare decât cea a televizorului.

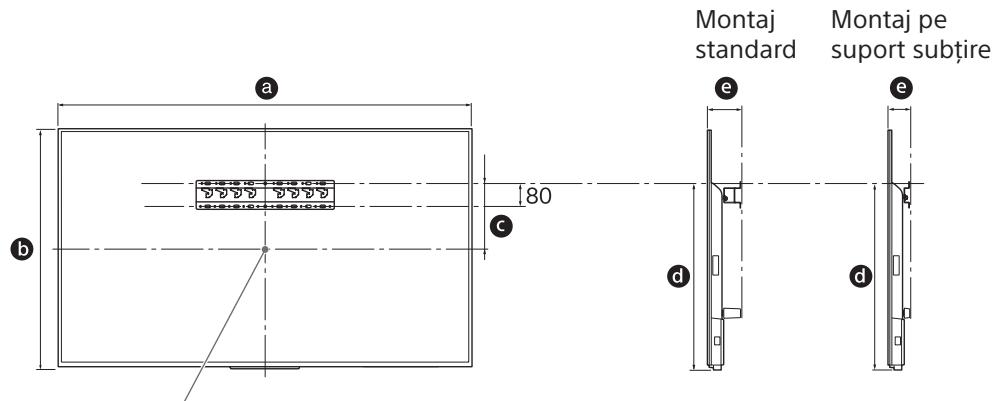

Consultaţi tabelul următor pentru instalarea televizorului pe perete. Consultaţi ghidul de referintă al televizorului pentru a determinina greutatea acestuia.
Punctul central al ecranului
Unitate: mm
| Numele modelului KD- | Dimensiunea ecranului | Dimensiunea centrală a ecranului | Lungime pentru montaj | |||
| a | b | c | d | e | ||
| Montaj standard | Montaj pe suport subțire | |||||
| 55XD80☐☐ | 1.231 | 717 | 129 | 494 | 102 | 60 |
| 49XD83☐☐ | 1.093 | 639 | 181 | 508 | 102 | 60 |
| 49XD80☐☐ | ||||||
| 43XD83☐☐ | 960 | 564 | 209 | 498 | 108 | 66 |
| 43XD80☐☐ | 960 | 564 | 209 | 498 | 107 | 65 |
Notă
- Este posibil ca valorile din tabel sá fie uşor diferite, in functie de instalare.

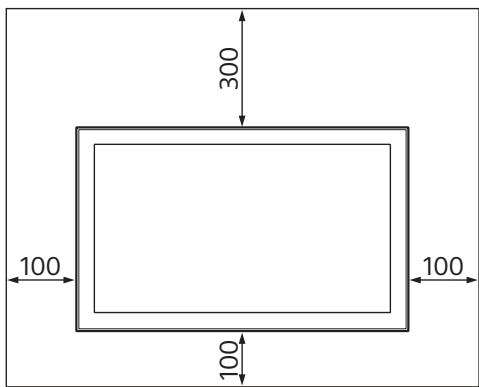

Lasa un spatiu liber suficient intre televizor si tavan si pàrtile proeminente ale peretelui, aça cum se arata mai jos.
Unitate: mm
-
Pentru asigurarea unei ventilatiţii adecateși pentru a preveni acumularea de murdărie sau graf:
-
Nu amplasati televizorul pe podea, nu il instalati n poziţie răsturnata, cu spatele sau pe o parte.
- Nu amplasati televizorul pe un raft, covor, pat sau intr-un dulap.
- Nu acoperiti televizorul cu un material, precum perdele, ori obiecte precum ziare etc.
- Nu instalati televizorul aça cum se aratá mai jos.
Circulata aerului esteblocata.
Notă
- Daca intentionati să orientati caburile prin perete, realizati un orificiu in perete pentru introducerea caburilor inainte de a incepe instalarea.
Pentru a preveni ciupirea/perforarea cablurilor, pregati ti un orificiu in perete undeva in afara perimetrului bazei (20) A, adaptor baza 1 si a distantierului (20) E, a distantierului (60) K.
2 Selecta stilul de montare pe perete. Distanta de la partea din spate a televizorului la perete poate fi selectata conform imaginii de mai jos.
2-a Suport standard
2-b Suport subtire
Consultati pasul 1 din tabel.
AVERTISMENT
Cand se selecateaza 2-b, accesul la terminalul din spate este limitat.

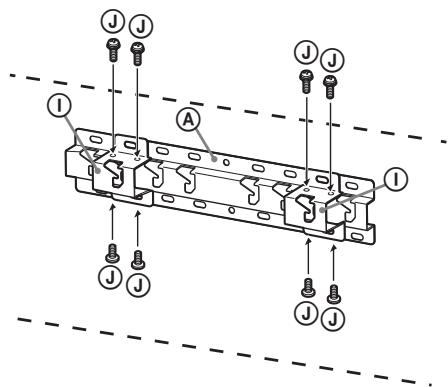

Montaţi adaptorul de bază ① cu ajutorul Šurubului (PSW 4x10) ⑫ pe bază (20) ④ atunci cand selectaţi 2-a.
3 Consultaţi tabelul de mai jos privind locaţia de montare a adaptorului de bază. Daca se selectează 2-b, omiteți acest pas.
| Numele modelului KD- | Cârlig locatie |
| 55XD80□□49XD83□□49XD80□□ | c |
| 43XD83□□43XD80□□ | d |
4 Stabiliti poziile suruburilor pentru instalarea bazei (20) A.
Consultati specificatiile de la pagina 12.
Când selecta 2-a, utilizesi poziilile gaurilor de la adaptorul de bază ①.
AVERTISMENT
- Peretele pe care va fi montat televizorul trebuie sā poata susteine o greutate de cel puṭin patru ori mai mare decāt cea a televizorului (Consultāti ghidul de referinta al televizorului pentru a-i determinina greutatea.).
- Determinati rezistenta peretelui pe care urmează a fi montat televizorul. Consolidati in masură suficientă peretele, dacă este besoinar.
Instalarea bazei pe perete
Utiliziţi patru sau mai multe Šuruburi cu diametrul de 8 mm sau echivalent (nu sunt furnizate).
- Montaşi patru Şuruburi la orificiile adaptorului de bază ① Cu baza (20) ④ (numai 2-a).
- Installati baza (20) ④ horizontal pe perete.
Pregătirea instalării televizorului
1 Scoateči capacul suportului. (numai KD-55XD80☐☐)
2 Demontaşi Šuruburile din partea din spate a televizorului.
KD-55XD80□□
KD-49XD83□/49XD80□
KD-43XD83□□/43XD80□□
3 Montați piesele de fixare pentru disponibilité. Verificatiți piesele de fixare consultând „Furnizat cu SU-WL450" din „Verificareapieselor" de la-page 5.
Notă
Fixati bine piesele de prindere folosind sububuri.
Candutilizati o surubelinita electrica, setaicuplul la aproximativ 1,5 N-m{15 kgf·cm}.
Depozitate piesele nefolosite intr-o locatie sigura, pentruutilizareulterioarpa.Pastraicestmanualpourtu consultareulterioarra.
Montaj standard (2-a)
Montaj pe suport subtire (2-b)
Notă
- Nu puteti utilizes unele dentre terminalele din partea din spate a televizorului cand folosiţi incest stil de montaj.
4 Conectati la televizor cablul necesar sau caburile necesare.
Conecta caburile inainte de instalare a televizorului pe perete. Nu vei putea conecta caburile cand televizorul este instalat.
Consultaţi ghidul de referintă furnizat cu televizorul.
5 Desprindeti suportul pentru cabluri (furnizat cu televizorul). (numai KD-43XD83☐☐/ 43XD80☐☐)

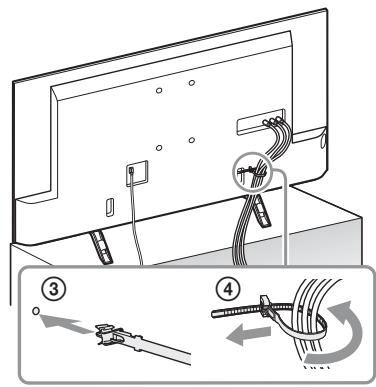

6 Prindeti caburile intr-un manunchi.
Pentru KD-43XD83□□/43XD80□□, montaşi suportul pentru cabluri la unul dentre orificiile interioare.
Notă
- Subcontractați instalarea cablurilor in perete unui contractor licentiat.
Strangei caburile intr-un manunchi pentru a nu calca pe acestea inaite de montarea pe perete.
7 Demontați suportul de masă de la televizor.
Numai KD-55XD80□□
Cu exceptia KD-55XD80□□
Instalarea televizorului pe perete

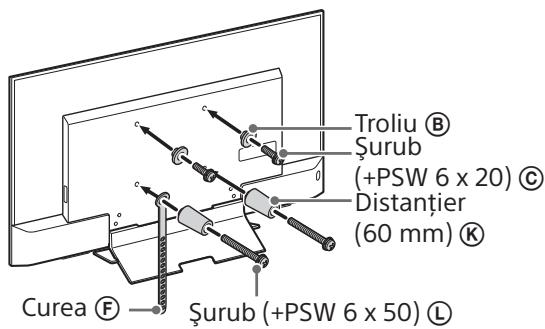

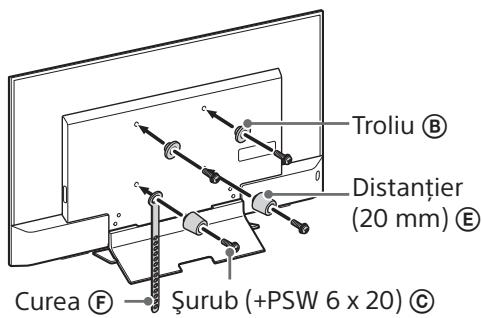

1 Installati televizorul pe bază.
- Pentru locația troliurilor (B) pentru suspendarea bazei, consultatai tabelul de la pasul 3 din „Stabilirea locației de instalare" de la pagina 8.
Tineni bine televizorul cu ambele mmini si trajei cu grijà troliurile ⑧ ataşate in partea din spate a televizorului de bază, avánd grijă sǎ respectati formele orificilor. - După instalarea televizorului pe perete, verificazioni că roțile ⑧ sunt ferm fixate pe bază sau pe adaptorul de bază.
2-a
2-b
AVERTISMENT
- Este necessar ca, in timpul transportului, televizorul sa fie sustinut de doua sau mai multe personae.
2 Prevenirea alunecarii parti de jos a televizorului.
- Luati partea netensionata a curea F s i fixati-o ferm pe perete.
Utilizi un surub cu diametrul de 5 mm Sau echivalent (nu este furnizat).
Notă
- Incercati să trageti uşor partea de jos a televizorului spre dumneavoastră, pentru a va asigura că nu se deplasează îniate. Daca survine o mișcare, aparatul nu este corect fixat, iar curea (F) trebuie fixata ferm din nou.
Confirmarea finalizării instalării
Verificati urmatoarele aspecte.
- Rotile ⑧ sunt suspendate ferm pe bază sau pe adaptorul de bază.
- Firul Şi cablul nu sunt răsucite sau ciupite/perforate.
- Curea (F) este stránsă, fǎră portiuni netensionate.
AVERTISMENT
- Amplasarea incorcêa cablului de alimentare in curent alternativ etc. poate cauza incendiu sau socuri electrice prin intermediul unui scurtcircuit. Din motive de siguranță, verificati finalizarea instalãrii.
Alte informații
La demontarea televizorului, parcurgeti procedura de instalare sens invers.
AVERTISMENT
- Este Needed ca, in timpul demontàrii, televizorul s'a fiesustinut de doua sau mai multe persone.
Specifications
Dimensiuni: (aprox.) [mm]
a :100
b : 200
c :300
d :80
e :400
f :480
g :100
h1 : 20 (casetă 2-b)
h2 : 60 (casetă 2-a)
Greutate (numai baza): (aprox.) [kg]
0,8
Structura specificaile se pot modifica fara preaviz.
