Tip produs	Televizor LCD color digital
Nume model	KDL-32EX703
Marcă	Sony
Diagonala ecranului	32 țoli (aprox. 80,1 cm)
Rezoluția ecranului	1920 x 1080 (Full HD)
Sistem analogic	B/G/H, D/K, L, I
Sistem digital	DVB-T2, DVB-T, DVB-C (MPEG-2 și H.264/MPEG-4 AVC)
Putere difuzoare	10 W + 10 W
Consum de energie (mod Standard)	67 W
Consum de energie (mod Viu)	91 W
Consum de energie în standby	0,23 W (15 W când Pornire rapidă este activată)
Consum anual de energie (mediu)	98 kWh
Alimentare	220–240 V AC, 50 Hz
Dimensiuni cu suport (l x î x a)	81,1 x 53,9 x 25,0 cm
Dimensiuni fără suport (l x î x a)	81,1 x 50,7 x 6,5 cm
Greutate cu suport	12,7 kg
Greutate fără suport	10,7 kg
Conectori intrare/ieșire	4x HDMI, 1x SCART, 1x Component IN, 1x AV, 1x USB, 1x LAN, 1x ieșire audio optică, 1x căști, 1x PC IN
Funcții suplimentare	i-Manual, EPG, Energy Saving Switch, mod SYNC, protecție copii
Accesorii incluse	Cablu de alimentare, telecomandă, baterii AAA (2), clemă pentru cabluri, șuruburi pentru suport

Întrebări frecvente - KDL-32EX703 SONY

Cum se pornește televizorul Sony KDL-32EX703?

Apăsați butonul ⏻ de pe televizor sau de pe telecomandă. Asigurați-vă că cablul de alimentare este conectat la priză și, dacă modelul are un comutator ENERGY SAVING SWITCH, acesta trebuie să fie în poziția pornit (●).

Ce să faci dacă telecomanda nu funcționează?

Verificați bateriile din telecomandă și înlocuiți-le cu altele noi dacă sunt descărcate. Asigurați-vă că nu există obstacole între telecomandă și televizor. Dacă televizorul este în modul SYNC, apăsați butonul SYNC MENU și selectați opțiunea de control al televizorului.

Cum se efectuează configurarea inițială a televizorului?

După prima pornire, apare meniul de limbă. Urmați instrucțiunile de pe ecran. Puteți alege modul de căutare a canalelor (rapid sau complet). Pentru televiziunea prin cablu, selectați opțiunea Cablu și Căutare rapidă. Contactați furnizorul de cablu pentru setările corecte de frecvență și identificator de rețea.

Cum se utilizează manualul i-Manual încorporat?

Apăsați butonul HOME de pe telecomandă, apoi selectați pictograma i-Manual. Navigați folosind tastele săgeți. Puteți găsi informații despre funcții, depanare și setări.

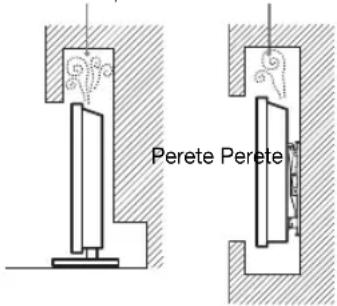

Care sunt cerințele de ventilație?

Lăsați cel puțin 10 cm de spațiu liber în jurul televizorului. Nu blocați orificiile de ventilație. Nu instalați televizorul într-o carcasă închisă fără o circulație adecvată a aerului. Folosiți suportul de perete original Sony pentru a asigura o ventilație corespunzătoare.

Ce înseamnă clipirea indicatorului roșu de standby?

Clipirea indică activarea funcției de autodiagnosticare. Numărați numărul de clipiri între pauze de două secunde. Opriți televizorul, deconectați-l de la alimentare și contactați service-ul Sony, specificând numărul de clipiri.

Cum să protejezi televizorul împotriva răsturnării?

Folosiți cablul și șuruburile furnizate (nu sunt incluse în set): înșurubați un șurub pentru lemn în suport și un șurub în orificiul de montare din spatele televizorului. Conectați-le cu cablul. Acest lucru va împiedica răsturnarea televizorului.

Cum se curăță ecranul și carcasa televizorului?

Înainte de curățare, deconectați cablul de alimentare. Folosiți o cârpă moale și uscată pentru a îndepărta praful. Dacă este necesar, umeziți ușor cârpa cu un detergent diluat. Nu pulverizați direct apă sau detergent. Evitați produsele abrazive, alcoolul, benzina sau solvenții.

Care este codul PIN pentru protecția copiilor dacă l-am uitat?

Introduceți codul 9999. Acest cod este întotdeauna acceptat ca cod principal pentru funcția Protecție copii.

Televizorul suportă tehnologia DivX?

Da, televizorul este certificat DivX Certified. Puteți reda filme în format DivX. Pentru a utiliza DivX VOD, trebuie să înregistrați dispozitivul generând un cod de înregistrare în meniul de instalare și introducându-l pe site-ul vod.divx.com.

MANUAL DE UTILIZARE KDL-32EX703 SONY

Instrucțiuni de utilizare RO

Инструкции за работа BG

BRAVIA

Inledning

Vă multumim că ați ales acest produs Sony. Înainte de a utiliza televizorul, vă rugăm să citiți cu atenție acest manual, după care să îl păstrați pentru a-l putea consulta ulterior.

Producătorul acestui aparat este: Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japonia. Representantul autorizat pentru compatibilitatea electromagnetică si conformitatea electrosecurității produselor este: Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Germania. Pentru orice problemă de service sau de garanție, vă rugăm să consultați documentele de garanție ce insoțesc aparatul.

Note privind funcționarea televizorului digital

• Orice funcții legate de televizorul digital (Dver fi active numai în țările sau zonele în care sunt difuzate semnale digitale terestre DVB-T (MPEG-2 și H.264/MPEG-4 AVC), sau unde aveți acces la servicii de cablu compatibile DVB-C (MPEG-2 și H.264/MPEG-4 AVC). Vă rugăm să verificați la dealer-ul local dacă puteți recepționa semnal DVB-T în zona unde locuiti, sau întrebați furnizorul dvs. de servicii prin cablu dacă acest televizor este potrivit pentru serviciul lor de cablu DVB-C.
• Furnizorul de servicii prin cablu poate solicita taxe suplimentare pentru astfel de servicii și este posibil să vi se solicite aderarca la termenii și condițiile de lucru ale respectivilor furnizori.
• Deși acest televizor respectă specificațiile DVB-T și DVB-C, nu poate fi garantată compatibilitatea cu programele digitale terestre DVB-T și DVB-C prin cablu care vor fi difuzate în viitor.
• Unele funcții ale televizorului digital este posibil să nu fie disponibile în anumite țări/regiuni, iar serviciile de cablu DVB-C este posibil să nu fie puse la dispoziție de anumiți furnizori.

Pentru o listă a furnizorilor de servicii prin cablu compatibili, consultați site-ul web de suport:

• Instructiunile despre „Instalarca dispozitivului de fixare pe perete” sunt incluse în acest manual de instructiuni al televizorului.
• Ilustrațiile utilizate în acest manual sunt cele ale seriei KDL-40EX700, cu excepția cazului în care se menționcază altceva.
• Simbolul „x” care apare în numele modelului corespunde unei cifre aferente designului, variantei de culoare sau sistemului de televiziune.

Informații legate de mărci

DV3 este marcă înregistrată a DVB Project.

HDMI, logo-ul HDMI și High-Definition Multimedia Interface sunt mărci comerciale sau mărci comerciale înregistrate ale HDMI Licensing LLC în Statele Unite ale Americii și în alte țări. DLNA®, logo-ul DLNA și DLNA CERTIFIED® sunt mărci comerciale, mărci de service sau mărci de certificare ale Digital Living Network Alliance.

DivX® este o tehnologie de compresie a fişicerelor video, dezvoltată de DivX, Inc.

DivX, DivX Certified și siglele asociate sunt mărci ale DivX, Inc. și sunt utilizate sub licență.

DESPRE DIVX: DivX® este un format video digital creat de DivX,Inc. Acesta este un dispositiv oficial DivX Certified care redă fișiere video DivX. Vizitați www.divx.com pentru mai multe informații și programe de conversie a fișierelor dumneavoastră în fișiere DivX.

DESPRE DIVX VIDEO-ON-DEMAND: Acest dispozitiv DivX Certified® trebuie să fie înregistrat pentru a putea reda conținut DivX Video-on-Demand (VOD). Pentru a genera codul de înregistrare, localizați secțiunea DivX VOD din meniul de configurare a dispozitivului. Vizitați vod.divx.com și folosiți acest cod pentru a finaliza procesul de înregistrare și pentru a afla mai multe informații despre DivX VOD.

Produs sub licență de la Dolby Laboratories. „Dolby” și simbolul dublu D sunt mărci de comerț înregistrate ale Dolby Laboratories.

„BRAVIA” și BRAVIA sunt mărei de comerț înregistrate ale Sony Corporation.

„XMB” și „xross media bar” sunt mărci de comerț înregistrate ale Sony Corporation și Sony Computer Entertainment Inc.

HIGH-DEFINITION MULTIMEDIA INTERFACE

DIGITAL PLUS

dlna

CERTIFIED

Cuprins

Introducerea bateriilor în telecomandă....3

Instalarea

Montarea suportului de masă (cu exceptia KDL-60EX70x)....4

Conectarea unei antene (exteroare)/a unui Set Top Box/a unui recorder (de exemplu un DVD recorder)....4

Prevenirea răsturnării televizorului....5

Prinderea laolaltă a cablurilor ....5

Efectuarea reglaj inițial....6

Detaşarea suportului de masă a televizorului....6

Vizionarea emisiunilor TV

Vizionarea programelor....7

Utilizarea funcțiilor televizorului 7

Utilizarea i-Manualului....8

Informații suplimentare

Depanare 9

Specificații 10

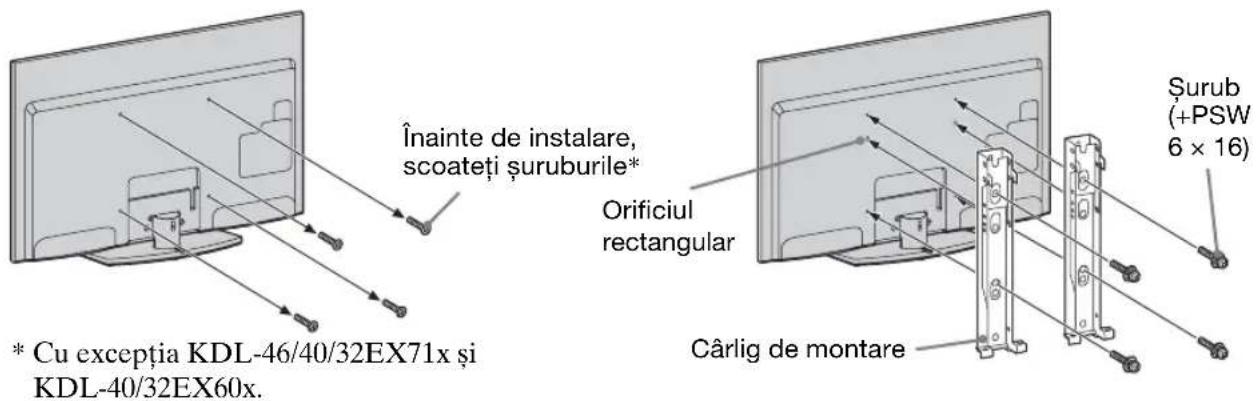

Instalarea accesoriiilor (dispozitiv de montare pe perete) 12

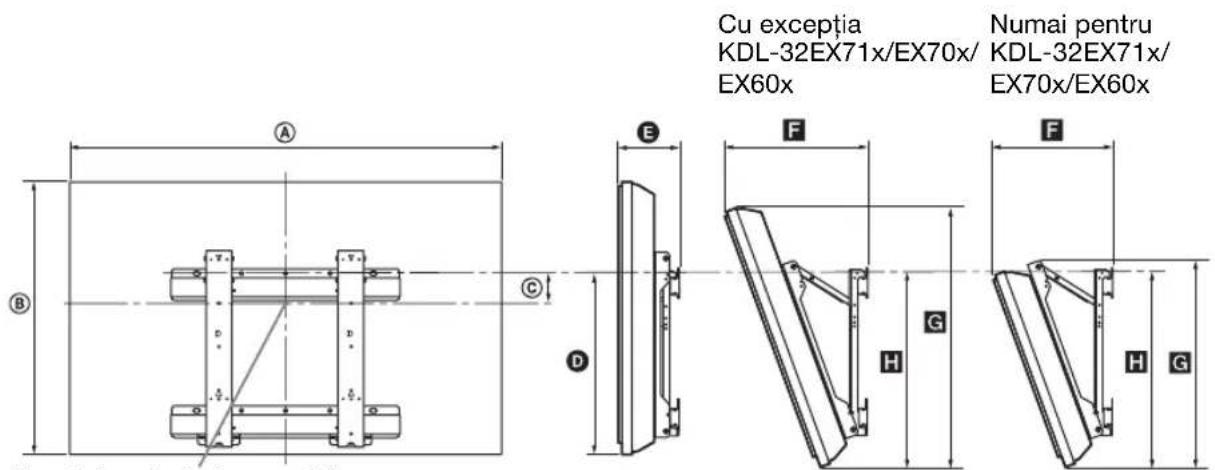

Tabelul cu dimensiunile recomandate la montarea televizorului ....13

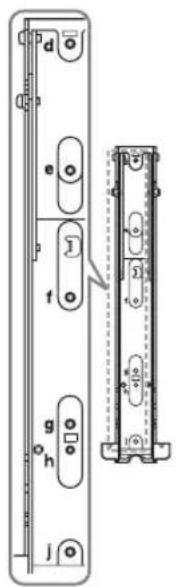

Tabelul/diagrama de localizare a şuruburilor şi a cârligului de fixare....14

Informații privind siguranța....15

Măsuri de precauție....16

• Instructiunile de functionare sunt incluse în televizorul dumneavoastră BRAVIA TV. Pentru informații despre modul de functionare consultați „Utilizarea i-Manualului” (pagina 8).
• Înainte de a pune în funcțiune televizorul, vă rugăm să citiți „Informații privind siguranța” (pagina 15). Păstrați acest manual pentru a-l putea consulta și altă dată.

Cablu de alimentare c.a. (cablu de conectare la reteaua electrică) (1) Telecomandă (1)

Baterii mărimea AAA (tip R3) (2)

Suport cabluri (1)

Capac spate suport (1)*

(numai pentru KDL-40/32EX71x, KDL-40/32EX70x și KDL-40/32EX60x)

Suport de masă (1)*²

(cu exceptia KDL-60EX70x)

Şuruburi pentru fixarea suportului (M5 × 16) (4) (cu exceptia KDL-60EX70x)

Suruburi de montare a suportului (M5 × 16) (4) (numai pentru KDL-40/32EX71x, KDL-40/32EX70x și KDL-40/32EX60x)

*1 Pentru KDL-55/46EX71x și KDL-60/52/46EX70x, capacul suportului din spate este montat din fabricatie pc suport.

*2 Pentru KDL-40/32EX71x, KDL-40/32EX70x și KDL-40/32EX60x, asamblati blatul suportului cu șuruburile de montare incluse. Pentru asamblarea suportului de masă, consultați broşura prevăzută pentru acesta.

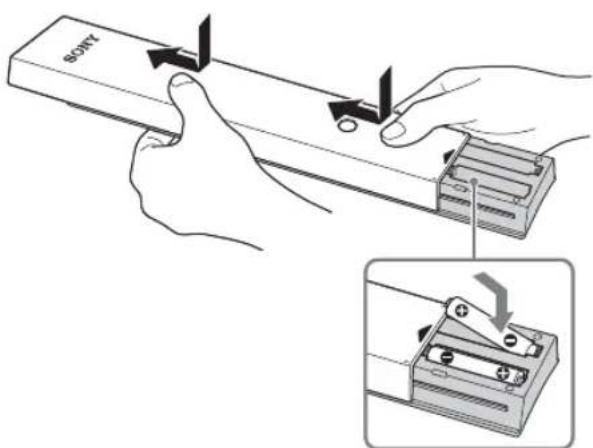

Introducerea bateriilor în telecomandă

①Scoateți fișa de protecție.
②Împingeti și glisați capacul în sus.

Montarea suportului de masă (cu exceptia KDL-60EX70x)

1 Pentru detalii despre montarea corectă pentru anumite televizoare, consultați broşura suportului de masă inclusă.

2 Asezați televizorul pe suportul de masă.

3 Fixați televizorul pe suportul de masă conform marcajelor-săgeată ♠ care indică orificiile pentru șuruburi, folosind șuruburile care v-au fost furnizate.

• Dacă utilizati o șurubelniță electrică, reglați momentul forței la aproximativ 1,5 N·m {15 kgf·cm}

4 Pentru KDL-40/32EX71x, KDL-40/32EX70x și KDL-40/32EX60x, după ce ați înșurubat toate șuruburile, montați capacul din spate al suportului la blatul suportului.

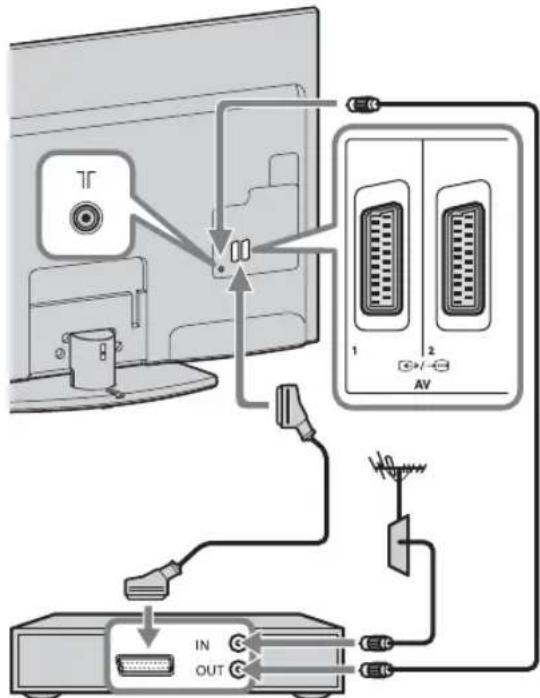

Conectarea unui Set Top Box/a unui recorder (de exemplu un DVD recorder) prin intermediul mufei SCART

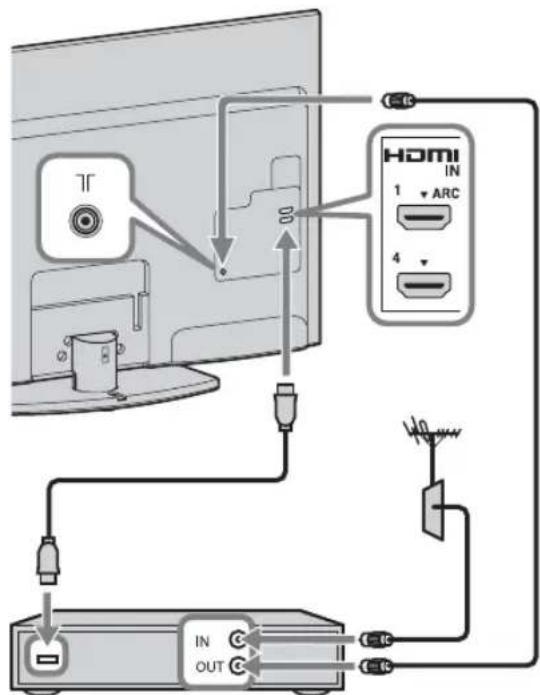

Conectarea unui Set Top Box/a unui recorder (de exemplu un DVD recorder) prin intermediul mufei HDMI

Set Top Box/recorder (de exemplu DVD recorder)

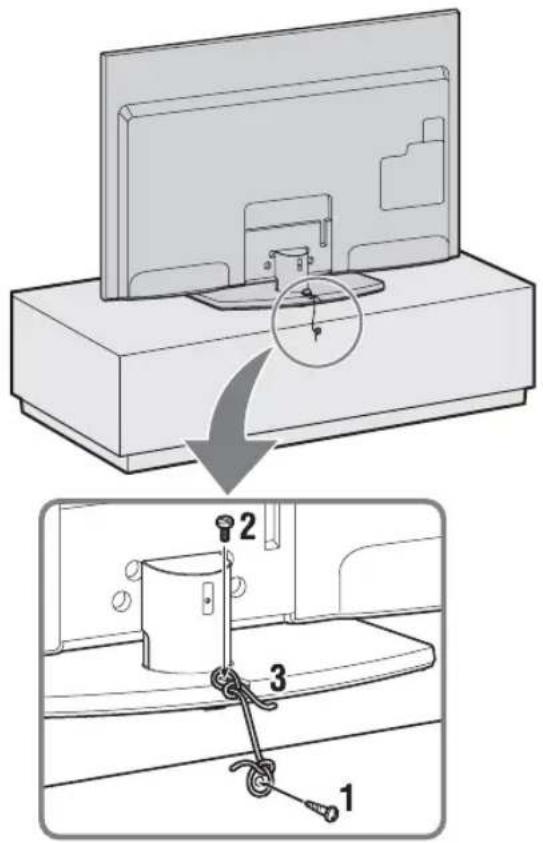

Prevenirea răsturnării televizorului

1 Montați un şurub pentru lemn (cu diametrul de 4 mm, nu este furnizat) în suportul TV.
2 Introduceți un şurub de fixare (M4 × 16, nu este furnizat) în orificiul destinat acestuia din carcasa televizorului.
3 Prindeți şurubul pentru lemn și şurubul de fixare cu un cablu rezistent (nu este furnizat).

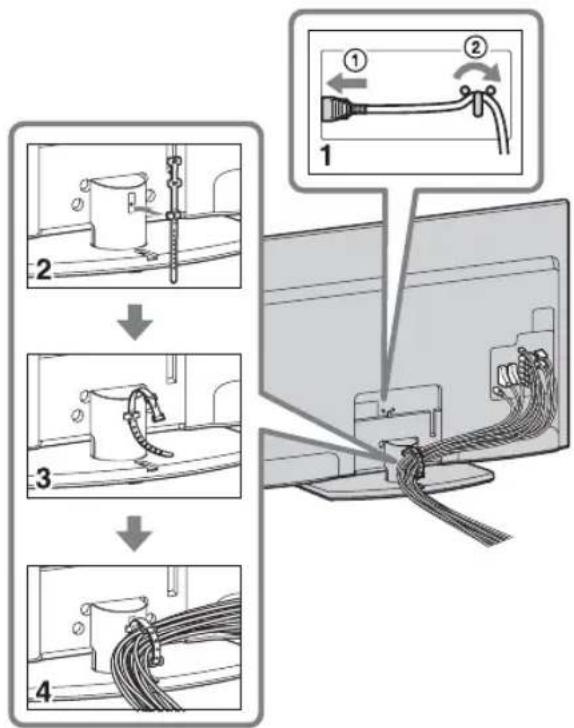

Prinderea laolaltă a cablurilor

4
- Nu prindeți conductorul de rețea (cablul de alimentare) de curent alternativ împreună cu celelalte cabluri.

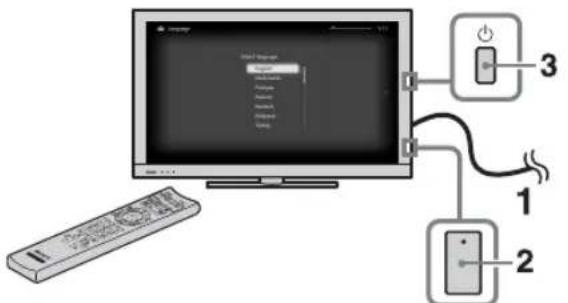

Efectuarea reglaj inițial

Numai pentru KDL-60/52/46/40EX70x și KDL-55/46/40/32EX71x

1 Conectați televizorul la o priză de perete (priză de curent).

2 La modelele KDL-60/52/46/40EX70x și KDL-55/46/40/32EX71x, verificați dacă setările definite pentru ENERGY SAVING SWITCH sunt selectate (●).

3 Apăsați butonul ⏻ al televizorului. Când porniți televizorul pentru prima dată, pe ecran apare meniul de selecție a limbii (Language).

4

Urmati instructiunile de pe ecran.

Programare automată digitală: Când selectați „Cablu”, vă recomandăm să selectați „Căutare rapidă” pentru o programare rapidă. Setați „Frecvența” și „ID rețea” în conformitate cu informațiile primite de la furnizorul dvs. de servicii prin cablu. Dacă utilizând „Căutare rapidă” nu găsiți niciun canal, încercați „Căutare completă” (deși poate dura ceva timp).

[NO TEXT]

- În funcție de regiunea/țara în care locuiti este posibil ca funcția „Căutare completă” să nu fie disponibilă.

Pentru o listă a furnizorilor de servicii prin cablu compatibili, consultați site-ul web de suport:

Sortare programe: modifică ordinea în care canalele analogice sunt memorate de televizor.

1 Apăsați ♣/▽ pentru a selecta canalul pe care doriți să-l mutați la o nouă poziție, apoi apăsați

2 Apăsați ♣/▽ pentru a selecta noua poziție pentru canal, apoi apăsați

- De asemenea, puteți programa canalele manual.

Detaşarea suportului de masă a televizorului

Scoateți șuruburile indicate de marcajele săgeată ♠le pe televizor.

- Nu detașați suportul de masă decât în cazul instalării accesoriiilor corespunzătoare pe televizor. - Nu transportați suportul pentru masă ținând de capacul suportului din spate pentru că standul poate cădea și se pot produce accidente sau bunurile se pot avaria.

Vizionarea emisiunilor TV

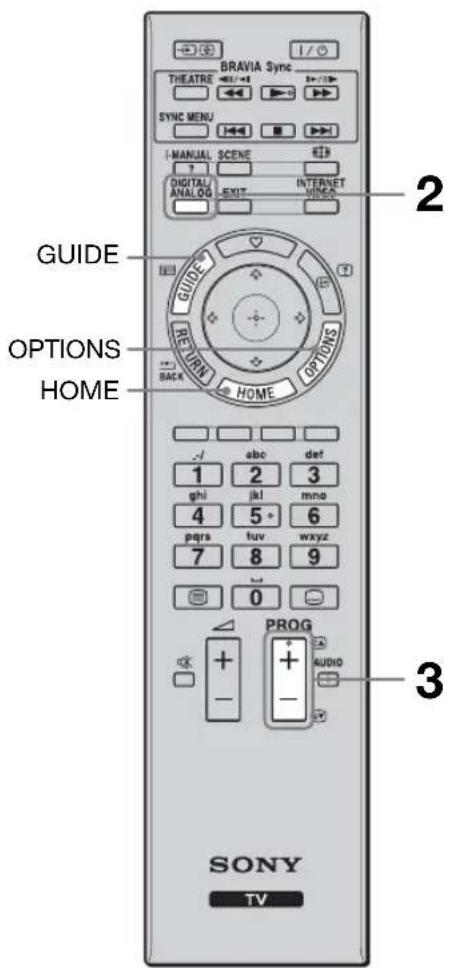

Vizionarea programelor

- Butoanele 5, ▶, PROG + și AUDIO de pe telecomandă au un punct tactil. Utilizați punctele palpabile ca referință când utilizați televizorul.

1 Deschideți televizorul.

① La modelele KDL-60/52/46/40EX70x și KDL-55/46/40/32EX71x, apăsați pe butonul ENERGY SAVING SWITCH (●).
② Apăsați pe butonul ⏻ al televizorului pentru a-l porni.

2 Selectati un mod.

3 Selectati un canal.

PROG

Utilizarea ghidului electronic de programe digitale

În modul digital, apăsați pe GUIDE pentru a afișa ghidul de programe.

Utilizarea funcțiilor televizorului

Butonul HOME

Apăsați pe acest buton pentru a afișa diferite operațiuni și setări ale ecranelor.

Apăsați pe acest buton pentru a afișa funcțiile dorite în funcție de opțiunea sau continutul actual.

Utilizarea i-Manualului

Instrucțiunile de utilizare sunt incluse în televizorul dumneavoastră BRAVIA TV și pot fi afișate pe ecran.

Puteți răsfoi oricând i-Manualul dumneavoastră pentru a găsi o varietate de funcții de care aveți nevoie.

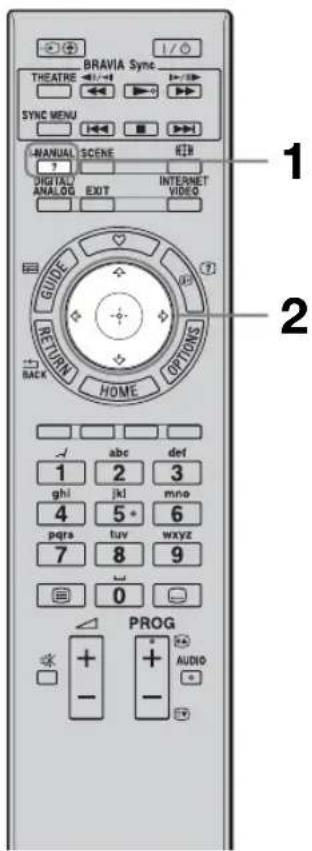

1 Apăsați pe i-MANUAL.

2 Apăsați pe ⇔/↔/↔/↔/⊕ pentru a selecta elementele.

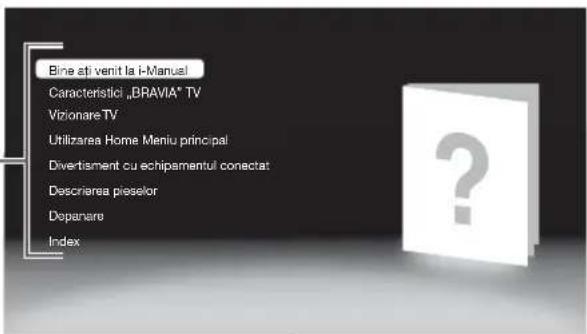

Bine ați venit la i-Manual

■ Caracteristici „BRAVIA” TV

Vizionare TV

Introduce funcții comode precum Ghidul EPG, Favorite, etc.

Utilizarea Home Meniu principal

Pentru personalizarea setârilor televizorului dumneavoastră, etc.

Divertisment cu echipamentul conectat

Informații despre conectarea echipamentelor opționale.

Descrierea pieselor

Depanare

Găsirea de soluții pentru problemele dumneavoastră.

Index

[NO TEXT]

- Imaginile și figurile pot să difere față de cele afișate pe ecran.

Depanare

Verificați dacă indicatorul ⏻ (standby) luminează intermitent de culoare roșie.

Dacă indicatorul ⏻ (standby) luminează intermitent

Funcția de autodiagnosticare este activă.

1 Numărați de câte ori clipește indicatorul ⏻ (standby) între intervalele de pauză de două secunde.
De exemplu, indicatorul clipește de trei ori, apoi face o pauză de două secunde, după care clipește din nou de trei ori.
2 Apăsați pe butonul ⏻ al televizorului pentru a-l opri, scoateți conductorul de alimentare la rețeaua de curent alternativ (cablul de alimentare) și informați distribuitorul dvs. sau centrul de service Sony și descrieti modul în care clipește indicatorul (de câte ori clipește).

Dacă indicatorul ⏻ (standby) nu luminează intermitent

1 Consultați soluțiile din tabelul de mai jos. (Consultați de asemenea și „Depanare” din i-Manual.)

2 Dacă problema persistă, apelați la persoane calificate pentru service.

Problemă Explicație/Soluție

Imagine
Nu apare nicio imagine (ecranul este negru) și nu se aude sonorul.	• Verificați conectarea antenei (externă)/cablului.• Conectați televizorul la priza de c.a. (rețeaua de curent) și apăsați pe butonul ⏻ al televizorului.• Dacă indicatorul ⏻ (standby) se aprinde și are culoarea roșie, apăsați TV I/➊.
Pe ecran apar puncte minuscule negre și/sau luminoase.	• Imaginea ecranului este compusă din pixeli. Punctele minuscule (pixeli) negre și/sau luminoase de pe ecran nu reprezintă disfuncționalități.

Informații generale

Televizorului nu poate fi pornit.(numai pentru KDL-60/52/46/40EX70x șiKDL-55/46/40/32EX71x)	• Verificați dacă este selectată opțiunea ENERGY SAVING SWITCH (●).
Televizorul se oprește automat (trece în modul standby).	• Verificați dacă „Temporizator oprire” este activată, sau confirmați setarea „Durată” pentru „Temporizator pornire”.• Verificați dacă opțiunea „TV inactiv standby” este activată.
Telecomanda nu funcționează.	•Înlocuiți bateriile.• Televizorul poate fi în modul SYNC (Sincronizare).Apăsați peSYNC MENU(Meniu sincronizare), selectați „Comandă TV” și apoi selectați „Home (Meniu principal)” „Opțiuni” pentru a controla televizorul.
Nu se mai cunoaște parola pentru „Blocare de către părinți”.	• Pentru codul PIN, introduceti 9999. (Codul PIN 9999 este acceptat întotdeauna.)

Specificații

Sistem
Tip dc panou	Panou LCD (Liquid Crystal Display - Afisaj cu cristale lichide)
Sistem TV	Analogic: În funcție de țara/regiunca alcasă: B/G/H, D/K, L. IDigital: DVB-T2 (numai modelele KDL-60EX703/55EX713/52EX703/46EX713/46EX703/40EX713/40EX703/40EX603/32EX713/32EX703/32EX603)DVB-T/DVB-C
Sistem color/video	Analogic: PAL, PAL60 (doar intrare video), SECAM, NTSC3.58, NTSC4.43 (doar intrare video)Digital: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC MP/HP@L4
Acoperire canale	Analogic: VHF: E2-E12/UHF: E21-E69/CATV: S1-S20/HYPER: S21-S41D/K: R1-R12, R21-R69/L: F2-F10, B-Q, F21-F69/I: UHF B21-B69Digital: VHF/UHF
Icșire audio	10 W + 10 W
Conectori intrare/ieșire
Cablu antcnă	Bornă externă 75 ohm pentru VHF/UHF
A V 1	Conctor scart cu 21 de pini (standard CENELEC) inclusiv intrare audio/video, intrare RGB și ieșire audio/video TV.
COMPONENT IN	Formate acceptate: 1080p, 1080i, 720p, 576p, 576i, 480p, 480i
COMPONENT IN	Intrare audio (mufe fono)
HDMI IN1, 2, 3, 4	Video: 1080/24p, 1080p, 1080i, 720p, 576p, 576i, 480p, 480iAudio: PCM linear pe două canale: 32, 44,1 și 48 kHz, 16, 20 și 24 biti, Dolby DigitalIntrare audio analogica (mini mufă) (numai pentru HDMI IN4)Intrare PC
AV3	Intrare video (mufă fono)
AV3	Intrare audio (mufe fono)
DIGITAL AUDIO OUT (OPTICAL)	Mufă optică digitală (PCM linear pe două canale, Dolby Digital)
(VAR/FIX)	Icșire audio (mufe fono)
PC IN	Intrare PC (Mini D-sub 15-pin)Intrare audio PC (mini mufă)
ψ	Port USB
Ω	Mufă căști
	Slot pentru CAM (modul de acces condiționat)
LAN	Conector 10BASE-T/100BASE-TX (în funcție de mediul de funcționare al rețelei viteza conexiunii poate varia. Viteza de comunicare și calitatea conexiunii 10BASE-T/100BASE-TX nu sunt garantate pentru acest televizor.)* Pentru conexiunile LAN, folosiți un cablu 10BASE-T/100BASE-TX din Categoria 7 (nu este furnizat).

Numele modelului KDL-		60EX70x	52EX70x	46EX70x	40EX70x	32EX70x
Alimentare și altele
Ccrințe de alimentare		220 V – 240 V curent alternativ, 50 Hz
Dimensiunca ccranului (măsurată pe diagonală)		60 inch (cca. 152,5 cm)	52 inch (cca. 132,2 cm)	46 inch (cca. 116,8 cm)	40 inch (cca. 101,6 cm)	32 inch (cca. 80,1 cm)
Rezoluție ecran		1.920 dots (horizontal) × 1.080 lines (vertical)
Consum de putere	în modul „Acasă”/ „Standard”	144 W 103 W 90 W	79 W 67 W
	în modul „Magazin”/ „Strălucitor”	208 W 142 W 125 W	107 W 91 W
Consum de energie în standby*1		0,23 W (15 W când pentru „Pornire rapidă” ați selectat „Pornit”)			0,2 W (15 W când pentru „Pornire rapidă” ați selectat „Pornit”)
Consum mediu anual de energie*2		210 kWh 150 kWh	131 kWh 115 kWh	98 kWh
Dimensiuni (cca.) (1 × î × a)
cu suport de masă		143,1 × 90,9 × 38,6 cm	125,2 × 80,5 × 35,0 cm	111,8 × 73,0 × 28,0 cm	98,5 × 65,5 × 28,0 cm	81,1 × 53,9 × 25,0 cm
fără suport de masă		143,1 × 87.7 × 6,6 cm	125,2 × 77,5 × 6,5 cm	111,8 × 69,8 × 6,5 cm	98,5 × 62,3 × 6,4 cm	81,1 × 50,7 × 6,5 cm

Numele modelului KDL-	60EX70x	52EX70x	46EX70x	40EX70x	32EX70x
Masa (cca.)
cu suport de masă	38,1 kg 27,0 kg 21,3 kg 17,8 kg 12,7 kg
fără suport de masă	31,3 kg 22,7 kg 18,4 kg 14,9 kg 10,7 kg
Accesorii furnizate	Vedeți „Verificarea accesorilor” (pagina 3).
Accesorii opționale	Dispozitiv de montare pe perete: SU-WL500

Numele modelului KDL-		55EX71x 46EX71x 40EX71x 32EX71x
Alimentare și altele
Cerințe de alimentare		220 V – 240 V curent alternativ, 50 Hz
Dimensiunca ccranului (măsurată pe diagonală)		55 inch (cca. 138,8 cm)	46 inch (cca. 116,8 cm)	40 inch (cca. 101,6 cm)	32 inch (cca. 80,1 cm)
Rezoluție ecran		1.920 dots (horizontal) × 1.080 lines (vertical)
Consum de putere	în modul „Acasă”/ „Standard”	101 W 86 W 84 W 52 W
	în modul „Magazin”/ „Strălucitor”	141 W 120 W 114 W 73	W
Consum de energie în standby*1		0,2 W (15 W când pentru „Pornire rapidă” ați selectat „Pornit”)
Consum mediu anual de cnergic*2		147 kWh 126 kWh 123 kWh 76 kWh
Dimensiuni (cca.) (1 × î × a)
cu suport de masă		127,8 × 79,7 × 35,0 cm 108,5 × 68,8 × 26,0 cm 95,2 × 61,3 × 25,0 cm 76,4 × 50,7 × 25,0 cm
fără suport de masă		127,8 × 76,5 × 7,3 cm 108,5 × 65,6 × 7.5 cm 95,2 × 58,1 × 7,4 cm 76,4 × 47,5 × 7,4 cm
Masa (cca.)
cu suport de masă		26,1 kg 18,6 kg 15,4 kg 10,8 kg
fără suport de masă		21,8 kg 16,3 kg 13,2 kg 8,8 kg
Accesorii furnizate		Vedeți „Verificarea accesoriiilor” (pagina 3).
Accesorii opționale		Dispozitiv de montare pe perete: SU-WL500

Numele modelului KDL-		40EX60x 32EX60x
Alimentare și altele
Cerințe de alimentare		220 V – 240 V curent alternativ, 50 Hz
Dimensiunea ecranului (măsurată pe diagonală)		40 inch (cca. 101,6 cm) 32 inch (cca. 80,1 cm)
Rezoluție ecran		1.920 dots (horizontal) × 1.080 lines (vertical)
Consum de putere	în modul „Acasă”/ „Standard”	73 W	58 W
	în modul „Magazin”/ „Strălucitor”	98 W	80 W
Consum de energie în standby*1		0,2 W (15 W când pentru „Pornire rapidă” ați selectat „Pornit”)
Consum mediu anual de energie*2		107 kWh	85 kWh
Dimensiuni (cca.) (1 × î × a)
cu suport de masă		95,2 × 61,3 × 25,0 cm	76,4 × 50,7 × 25,0 cm
fără suport de masă		95,2 × 58,1 × 7,4 cm	76,4 × 47,5 × 7,3 cm
Masa (cca.)
cu suport de masă		14,9 kg	11,1 kg
fără suport de masă		12,7 kg	9,1 kg
Accesorii furnizate		Vedeți „Verificarea accesorilor” (pagina 3).
Accesorii opționale		Dispozitiv de montare pe perete: SU-WL500

*1 Puterea specificată în standby este atinsă după ce televizorul încheie procesele interne necesare.

*2 4 ore pe zi și 365 zile pe an

[NO TEXT]

- Pentru economie de energie

– când reduceți setarea pentru lumina de fundal (luminozitatea ecranului), se reduce consumul de energie.

– setarea „Eco” (ex.: „Mod economic”, „TV inactiv standby”) vă ajută să reduceți consumul de energie și astfel economisiți bani, prin facturi mai mici la electricitate.

– când opriți televizorul folosind ENERGY SAVING SWITCH (numai la anumite modele), consumul de energie va fi aproape zero.

Designul și specificațiile se pot modifica fără notificare prealabilă.

Instalarea accesoriiilor (dispozitiv de montare pe perete)

Pentru clienti:

Pentru protejarea produsului și din motive de siguranță, Sony recomandă ca instalarea televizorului dvs. să fie făcută de un distribuitor Sony sau de o parte contractantă autorizată. Nu încercați să îl instalați dvs. înșivă.

Pentru distribuitorii Sony și contractanți:

Acordati deplină atenție protejării în timpul instalării, întreținerii periodice și examinării acestui produs.

Televizorul dvs. poate fi montat utilizând dispozitivul de montare pe perete SU-WL500 (comercializat separat).

• Consultați instrucțiunile furnizate împreună cu dispozitivul de montare pe perete pentru a executa corect instalarea acestuia.
• Consultați „Detașarea suportului de masă a televizorului” (pagina 6).
  [NO TEXT]
• Aşezati televizorul pe un suport de masă, atunci când fixați cârligul de montare.
• Păstrați şuruburile pe care le-ați scos la loc sigur și nu le lăsați la îndemâna copiilor.
• Dacă montați din nou blatul suportului, strângeți şuruburile în găurile originale din spatele televizorului.

Pentru instalarea acestui produs, este necesară suficientă experiență, în special pentru a determina rezistența peretelui care urmează să susțină greutatea televizorului. Aveți grijă să încredințați prinderea aparatului de perete unui reprezentant Sony sau unor persoane calificate și acordați atenția corespunzătoare siguranței în cursul operației de montare. Firma Sony nu este răspunzătoare de niciun fel de deteriorare sau de rănire cauzată de manevrarea defectuoasă sau de montarea inadecvată a televizorului.

Tabelul cu dimensiunile recomandate la montarea televizorului

Punctul central al ecranului

Unitate de măsură: cm

Valorile din tabelul de mai sus pot diferi puțin în funcție de instalare.

ATENTIE

Peretele pe care va fi instalat televizorul trebuie să fie capabil să suporte o greutate de cel puțin patru ori mai mare decât cea a televizorului. Consultați „Specificații” (pagina 10) pentru a afla greutatea televizorului.

Tabelul/diagrama de localizare a şuruburilor şi a cârligului de fixare

Numele modelului Locația șurubului	Locația cârligului de fixare
KDL-60EX70xKDL-55EX71x	a
KDL-52EX70xKDL-46EX71x/46EX70xKDL-40EX71x/40EX70x/40EX60x	b
KDL-32EX71x/32EX70x/32EX60x f, j c

Locația şurubului

Dacă instalați cârligul de fixare la televizor.

Locația cârligului de fixare

Dacă instalați televizorul pe dispozitivul de suport.

Informații privind siguranța

Instalați și utilizati televizorul conform instrucțiunilor prezentate în continuare, pentru a evita riscurile de incendii, șocurile electrice sau deteriorări/răniri.

Instalarea

• Televizorul trebuie instalat în apropierca unei prize uşor accesibile.
• Asezați televizorul numai pe o suprafață stabilă și plată.
• Instalarea televizorului pe perete trebuie executată de către persoane calificate.
• Din motive de siguranță, se recomandă cu insistență utilizarea accesorilor Sony, inclusiv:

- Dispozitivul de montare pe perete SU-WL500

- Asigurați-vă că utilizați numai şuruburile furnizate cu dispozitivul de montare pe perete atunci când atașați cârligele de montare la televizor. Şuruburile furnizate sunt proiectate astfel încât să aibă o lungime între 8 mm și 12 mm, atunci când este măsurată distanța de la suprafața de atașare până la cârligul de montare.

Diametrul și lungimea șuruburilor diferă în funcție de modelul dispozitivului de montare pe perete. Utilizarea altor șuruburi decât a celor furnizate poate avea ca rezultat deteriorarea internă a televizorului sau căderca acestuia etc.

8 mm - 12 mm

Şurub (furnizat cu dispozitivul de montare pe perete)

Cârlig de montare Cârlig de ataşare pe spatele televizorului

Transportul

• Înainte de a deplasa televizorul, decuplați toate cablurile.
• La transportul unui televizor de mari dimensiuni, este recomandată participarea a două sau trei persoane.
• Pentru transportul televizorului apucați-l așa cum este prezentat în

imaginea alăturată. Nu forțați panoul LCD sau cadrul din jurul ecranului.

• Când ridicati sau mutați televizorul, apucați-l ferm de partea sa inferioară.
• Feriți televizorul de şocuri mecanice și de vibrații prea puternice în timpul transportului.
• Când duceți aparatul la reparat sau când vă mutați, împachetați-l în ambalajul original.

Ventilatie

• Nu acoperiți niciodată fantele de aerisire și nu introduceți obiecte în interiorul carcasei aparatului.
• Lăsați suficient spațiu în jurul televizorului, așa cum este indicat mai jos.
• Se recomandă cu insistență să utilizați dispozitivul de montare pe perete furnizat de firma Sony, pentru că acesta asigură o ventilație adecvată.

Instalarea pe perete

Lăsați cel puțin atât spațiu în jurul televizorului.

Instalarea pe un suport

Lăsați cel puțin atât spațiu în jurul televizorului.

- Pentru a asigura o ventilație corespunzătoare și a evita adunarea prafului și a murdăriei:

– Nu aşezati televizorul culcat, cu susul în jos, pe spate sau lateral.
- Nu puneti televizorul pe un raft, pe covor, în pat sau într-un dulap.

- Nu acoperiti televizorul cu materiale textile, de exemplu draperie, și nici cu alte obiecte, de exemplu ziare etc.

- Nu instalați televizorul așa cum este arătat mai jos.

Circulația aerului este blocată.

Conductorul de rețea

Pentru a evita riscul de incendii, șocuri electrice sau alte deteriorări și răniri, manevrați conductorul de rețea și ștecherul respectând următoarele:

• Utilizați numai conductori de rețea marca Sony, nu de la alte firme.
• Introduceți complet stecherul în priză.
  – Acest aparat poate funcționa doar la tensiuni de 220 – 240 V, curent alternativ.

– Când conectați alte cabluri, aveți grijă să decuplați conductorul de rețea pentru siguranța dvs., și aveți grijă să nu vă încurcați picioarele între cabluri.
- Decuplați conductorul de rețea de la priză înainte de a deplasa sau a depana televizorul.
- Tineți conductorul de rețea la distanță de surse de căldură.
- Scoateți ștecherul de rețea și curățați-l cu regularitate. Dacă există praf pe ștecher și acesta se umczește, este posibil ca izolația să fie deteriorată, ceea ce poate duce la declanșarea de incendii.

Note

• Nu utilizati conductorul de retea furnizat la alte echipamente.
• Nu găuriți, nu îndoiți și nu răsuciți excesiv conductorul de rețea. Firele din interior se pot dezizola sau se pot rupe.
• Nu modificati conductorul de retea.
• Nu aşezati obiecte grele pe conductorul de rețea.
• Nu trageți de conductorul de cablu pentru a-l decupla de la priză.
• Nu conectați prea multe aparate la aceeași priză de rețea.
• Nu utilizati un stecher care nu se potrivește cu priza.

Moduri de utilizare interzisă

Nu instalați/utilizați televizorul în locații, medii înconjurătoare sau situații de genul celor prezentate mai jos, deoarece este posibil ca televizorul să producă incendii, șocuri electrice, deteriorări și/sau leziuni.

Locația:

În exterior (la lumină solară directă), pe malul mării, pe o navă sau barcă, în interiorul unui vehicul, în instituții medicale, în locuri instabile, în apropierea apei, în locuri supuse la ploaie, umezeală sau fum.

Mediul înconjurător:

Unde este foarte cald sau umed, unde există mult praf; în spații unde există insecte care pot pătrunde în interior; în locații unde poate fi supus la vibrații mecanice, în apropierea unor obiecte cu flăcări deschise (lumânări, etc).

Televizorul nu trebuie expus la picături sau stropire, și nu trebuie așezate deasupra lui recipiente ce conțin lichide, de exemplu vaze.

Situatii:

Nu manevrați televizorul cu mâinile ude, cu carcasa demontată, sau având atașate dispositive care nu au fost recomandate de producător. Decuplați televizorul de la priză, precum și antena de exterior în timpul furtunilor.

Piese defecte:

• Nu aruncați obiecte spre televizor. Sticla ecranului se poate sparge la impact, cauzând răniri grave.
• Dacă se sparge carcasa televizorului, nu o atingeti înainte de a decupla conductorul de rețea de la priză. În caz contrar, pot apărea șocuri electrice.

Când aparatul nu funcționează

• Dacă nu utilizați televizorul câteva zile, decuplați-l de la rețea din motive ecologice și de siguranță.
• Deoarece televizorul nu este decuplat de la rețea dacă este doar oprit, scoateți ștecherul din priză pentru deconectarea completă.
• Anumite televizoare pot fi dotate cu facilități care solicită ca televizorul să fie lăsat în standby pentru a funcționa corespunzător.

Pentru copii

• Nu lăsați copiii să se catere pe televizor.
• Nu lăsați accesoriiile de mici dimensiuni la îndemâna copiilor, deoarece pot fi înghițite accidental.

În cazul în care apar următoarele probleme...

Opriti și decuplați imediat aparatul de la priză dacă survine vreuna din problemele prezentate mai jos.

Solicitați dealer-ului dvs. sau unui centru de service Sony ca o persoană calificată să verifice televizorul.

Când:

• Este deteriorat conductorul de rețea.
• Štecherul nu se potrivește cu priza.
• Televizorul a fost deteriorat prin cădere, lovire sau izbirea cu un alt obiect.
  – Vreun obiect sau lichid a pătruns în interiorul carcasei.

Atentie

Pentru a preveni extinderea incendiului, păstrați lumânările sau alte flăcări deschise departe de acest produs în orice moment.

Măsuri de precauție

Vizionarea la televizor

- Asigurați o iluminare moderată a camerei, deoarece nu este recomandată vizionarea televizorului o perioadă îndelungată de timp, în condiții de iluminare scăzută, deoarece vă poate fi afectată vederea.

- Când utilizati căștile, evitați audierca la un nivel ridicat al volumului, deoarece vă poate fi afectat auzul.

Ecranul LCD

• Deși ecranul LCD este produs folosindu-se o tehnologie de înaltă precizie și 99,99% sau mai mult dintre pixeli funcționează, este posibilă existența unor minuscule puncte negre sau a unora luminoase (roșii, albastre sau verzi) care să apară în mod constant pe ecranul LCD. Accasta este o proprietate structurală a ecranului LCD și nu constituie o disfuncționalitate.
• Nu împingeti și nu zgâriati filtrul frontal, și nu așezați obiecte pe partea de sus a acestui televizor. Imaginea poate deveni neuniformă sau ecranul LCD se poate deteriora.
• Dacă televizorul este utilizat într-un loc cu temperatură scăzută, poate apărca un efect de prelungire neregulată a liniilor orizontale, sau imaginea poate deveni întunecată. Aceasta nu reprezintă o defectiune. Fenomenul va dispărea pe măsură ce temperatura crește.
• Pot apărea imagini remanente în cazul în care sunt afișate în mod continuu imagini statice. Acestea pot să dispară după câteva momente.
• Ecranul și carcasa se încălzesc când televizorul este în uz. Aceasta nu reprezintă o disfuncționalitate.
• Ecranul LCD conține o cantitate mică de cristale lichide. Unele tuburi fluorescente utilizate la acest televizor conțin de asemenea mercur. Respectați instrucțiunile și regulamentele locale în vigoare cu privire la salubrizare.

Manevrarea și curățarea suprafeței ecranului/ carcasei televizorului

Decuplați conductorul de rețea de la priză înainte de a curăța televizorul.

Pentru a cvita degradarca materialului sau deteriorarea acoperirii ecranului, respectați următoarele măsuri de precautie.

• Pentru a îndepărta praful de pe ecran și carcasă, ștergeți ușor cu o cârpă moale. Dacă praful este persistent, ștergeți cu o cârpă moale, ușor umezită într-o soluție slabă de detergent.
• Nu pulverizați apă sau detergent direct pe televizor. Poate să picure în partea de jos a ecranului sau pe componentele exterioare, fiind posibilă aparitia unci defectiuni.
• Nu utilizați niciodată pastă abrazivă, substanțe de curățare alcaline/acide, praf de curățat sau solventi volatili, cum ar fi alcoolul, benzina, diluantul sau insecticidele. Utilizarea unor astfel de materiale sau contactul prelungit cu materiale din cauciuc sau vinil poate duce la daune ale suprafeței ecranului și materialului carcasei.
• Se recomandă aspirarea periodică a orificiilor de ventilare pentru a asigura ventilarea corespunzătoare.
• Când ajustați unghiul de vizionare al televizorului, deplasați lent aparatul, pentru a evita desprinderea sau alunecarea de pe suportul său stabil.

Echipamentul optional

• Păstrați componentele opționale sau oricare alte dispositive care emit radiații electromagnetice la distanță de televizor. În caz contrar, pot apărea distorsiuni și/sau zgomot.
• Acest echipament a fost testat și s-a aflat astfel că este în conformitate cu limitele stabilite prin Directiva EMC pentru utilizarea cablului de conexiune pentru semnal, mai scurt de 3 metri.

Bateriile

• Respectați polaritatea corectă când introducți bateriile.
• Nu utilizati baterii de tip diferit și nu amestecati baterii vechi cu unele noi.
• Salubrizați bateriile în mod ecologic. Este posibil ca în anumite regiuni, salubrizarea bateriilor să fie reglementată prin lege. Vă rugăm consultați autoritățile dvs. locale.
• Manevrați telecomanda cu grijă. Nu o scăpați pe jos și nu călcați pe ea, nu vărsați lichid de niciun fel.
• Nu puneți telecomanda într-un loc apropiat de o sursă de căldură, în bătaia directă a razelor soarelui, sau într-o încăpere umedă.

Salubrizarea televizorului

Salubrizarea echipamentelor electrice și electronice vechi (valabil în Uniunea

Europeană și în celelalte țări europene cu sisteme de colectare separate)

Acest simbol de pe produs sau de pe ambalajul acestuia indică faptul că nu trebuie considerat deșeu menajer. În schimb, trebuie dus la punctele de colectare destinate reciclării echipamentelor electrice și electronice. Prin salubrizarea corespunzătoare a acestui produs, veți ajuta la prevenirca posibilelor consecințe negative asupra mediului înconjurător și sănătății oamenilor. Reciclarea materialclor va ajuta la conservarea resurselor naturale. Pentru mai multe detalii legate de reciclarea acestui produs, vă rugăm să consultați primăria locală, compania locală de salubrizare a deșeurilor sau magazinul de unde ați achiziționat produsul.

sisteme de colectare separate )

Acest simbol marcat pe baterie sau pe ambalaj indică faptul că bateria acestui produs nu trebuie considerată reziduu menajer. Pe anumite tipuri de baterii, acestui simbol i se pot asocia simbolurile anumitor substanțe chimice. Simbolurile pentru mercur (Hg) sau plumb (Pb) sunt adăugate, daca bateria conține mai mult de 0,0005% mercur sau 0,004% plumb. Asigurându-vă că aceste baterii sunt eliminate corect, veți ajuta la prevenirea consecințelor negative pentru mediu și pentru sănătatea umană, care, în caz contrar, pot fi provocate de către manipularea și eliminarea greșită a acestor baterii. Reciclarea acestor materiale va ajuta la conservarea resurselor naturale. În cazul produselor care pentru siguranța, performanța sau integritatea datelor necesită o conexiune permanentă cu bateria încorporată, aceasta trebuie înlocuită numai de către personalul specializat din centrele de service. Pentru a vă asigura că bateriile vor fi dezafectate corespunzător, predați produsulul la sfârșitul duratei de funcționare la centrele de colectare pentru deșeuri electrice și electronice. Pentru celelalte tipuri de baterii, vă rugăm să consultați secțiunea în care este explicat modul neprimejdios de îndepărtare a bateriei din produs. Predați bateria uzată la un centru de colectare și reciclare a bateriilor. Pentru mai multe detalii referitoare la reciclarea acestui produs sau a bateriei, vă rugăm să contactați primaria , serviciul de preluare a deșeurilor sau magazinul de unde ați achiziționat produsul.

Въведение

Sony oferă minim 2 ani garanție pentru acest televizor LCD și 7 ani asigură piese electronice de schimb.

Pentru informații utile despre produsele Sony
