Ürün Tipi	Dijital renkli LCD televizyon
Model Adı	KDL-32EX703
Marka	Sony
Ekran Boyutu	32 inç (yak. 80,1 cm)
Çözünürlük	1920 x 1080 (Full HD)
Analog Sistem	B/G/H, D/K, L, I
Dijital Sistem	DVB-T2, DVB-T, DVB-C (MPEG-2 ve H.264/MPEG-4 AVC)
Hoparlör Gücü	10 W + 10 W
Güç Tüketimi (Standart mod)	67 W
Güç Tüketimi (Canlı mod)	91 W
Bekleme Modunda Güç Tüketimi	0,23 W (Hızlı Başlatma açıkken 15 W)
Yıllık Enerji Tüketimi (ortalama)	98 kWh
Güç Kaynağı	220–240 V AC, 50 Hz
Boyutlar (ayaklı) (g x y x d)	81,1 x 53,9 x 25,0 cm
Boyutlar (ayaksız) (g x y x d)	81,1 x 50,7 x 6,5 cm
Ağırlık (ayaklı)	12,7 kg
Ağırlık (ayaksız)	10,7 kg
Giriş/Çıkış Bağlantıları	4x HDMI, 1x SCART, 1x Component Girişi, 1x AV, 1x USB, 1x LAN, 1x optik ses çıkışı, 1x kulaklık, 1x PC Girişi
Ek Özellikler	i-Manual, EPG, Enerji Tasarrufu Anahtarı, SYNC modu, çocuk kilidi
Kutudan Çıkan Aksesuarlar	Güç kablosu, kumanda, AAA piller (2 adet), kablo tutucu, ayak vidaları

Sık sorulan sorular - KDL-32EX703 SONY

Sony KDL-32EX703 televizyonu nasıl açılır?

Televizyon üzerindeki veya kumandadaki ⏻ düğmesine basın. Güç kablosunun prize takılı olduğundan emin olun ve modelde ENERJİ TASARRUFU ANAHTARI varsa, açık konumda (●) olmalıdır.

Kumanda çalışmazsa ne yapmalıyım?

Kumandadaki pilleri kontrol edin ve bitmişse yenileriyle değiştirin. Kumanda ile televizyon arasında engel olmadığından emin olun. Televizyon SYNC modundaysa, SYNC MENU düğmesine basın ve televizyon kontrol seçeneğini seçin.

Televizyonun ilk kurulumu nasıl yapılır?

İlk açılışta dil menüsü görünecektir. Ekrandaki talimatları izleyin. Kanal arama modunu (hızlı veya tam) seçebilirsiniz. Kablo TV için Kablo ve Hızlı Tarama seçeneğini seçin. Uygun frekans ve ağ kimliği ayarları için kablo sağlayıcınıza danışın.

Yerleşik i-Manual kılavuzu nasıl kullanılır?

Kumandadaki HOME düğmesine basın ve ardından i-Manual simgesini seçin. Ok tuşlarıyla gezinin. İşlevler, sorun giderme ve ayarlar hakkında bilgi bulabilirsiniz.

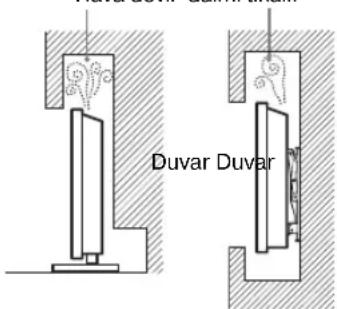

Havalandırma gereksinimleri nelerdir?

Televizyonun etrafında en az 10 cm boşluk bırakın. Havalandırma deliklerini kapatmayın. Televizyonu uygun hava sirkülasyonu olmayan kapalı bir dolaba kurmayın. Doğru havalandırmayı sağlamak için orijinal Sony duvar braketini kullanın.

Kırmızı bekleme göstergesinin yanıp sönmesi ne anlama gelir?

Yanıp sönme, otomatik teşhis işlevinin etkinleştirildiğini gösterir. İki saniyelik aralıklarla yanıp sönme sayısını sayın. Televizyonu kapatın, fişini çekin ve yanıp sönme sayısını belirterek Sony servisine başvurun.

Televizyon devrilmeye karşı nasıl korunur?

Verilen kabloyu ve vidaları kullanın (kutuya dahil değildir): tahta vidayı sehpaya, televizyonun arkasındaki montaj deliğine ise vidayı takın. Bunları kabloyla birleştirin. Bu, televizyonun devrilmesini önleyecektir.

Televizyonun ekranı ve gövdesi nasıl temizlenir?

Temizlemeden önce güç kablosunu çıkarın. Tozu almak için yumuşak, kuru bir bez kullanın. Gerekirse bezi seyreltilmiş hafif bir deterjanla hafifçe nemlendirin. Su veya deterjanı doğrudan püskürtmeyin. Aşındırıcı maddeler, alkol, benzin veya çözücülerden kaçının.

Çocuk kilidi PIN kodunu unuttuysam nedir?

9999 kodunu girin. Bu kod, Çocuk Kilidi işlevi için her zaman ana kod olarak kabul edilir.

Televizyon DivX teknolojisini destekliyor mu?

Evet, televizyon DivX Certified sertifikalıdır. DivX formatındaki filmleri oynatabilirsiniz. DivX VOD kullanmak için, kurulum menüsünde bir kayıt kodu oluşturarak cihazı kaydetmeli ve bu kodu vod.divx.com adresine girmelisiniz.

KULLANIM KILAVUZU KDL-32EX703 SONY

Bu Sony ürününü seçtiğiniz için teşekkür ederiz. Televizyonu çalıştırmadan önce, lütfen bu kullanım talimatı kitapçığını iyice okuyunuz ve de ileride kullanmak üzere saklayınız.

Dijital TV fonksiyonu hakkında

• Dijital TV (Djilgili her fonksiyon, sadece DVB-T (MPEG-2 ve H.264/MPEG-4 AVC) dijital yer sinyallerin yayınlandığı ülkelerde ve bölgelerde veya uyumlu bir DVB-C (MPEG-2 ve H.264/MPEG-4 AVC) kablolu yayın servisine erişiminizin olması durumunda çalışır. Oturduğunuz semtte bir DVB-T sinyalini alıp alamayacağınıı ycrel satıcınıza veya sunduğu DVB-C kablolu yayın servisi eğer bu televizyon ile entegre kullanım için uygunsa, kablolu yayın sağlayıcınıza sorunuz.

- Kablolu yayın sağlayıcınız verdiği hizmet için bir ücret talep edebilir veya ticari şart ve koşullarına uymanız gerekebilir.

- Bu televizyon seti DVB-T ve DVB-C spesifikasyonlarına uymaktadır fakat gelecekteki DVB-T dijital yerden ve DVB-C dijital kablolu yayınlara uyumluluk garanti edilemez.

- Bazı Dijital TV fonksiyonları bazı ülkelerde/alanlarda mevcut olmayabilir ve DVB-C kablosu bazı hizmet sağlayıcıları ile uygun şekilde çalışmayabilir.

Uyumlu kablolu yayın sağlayıcıların listesi için, internet destek sitesine bakınız:

• “Duvara-Montaj Braketinin Montajı” ile ilgili talimatlar, bu televizyonun kullanım kılavuzunda verilmiştir.
• Aksi belirtilmediği sürece bu kılavuzda kullanılan resimler KDL-40EX700 serisine aittir.
• Model adında yazılı olan “x”, tasarım, renk veya televizyon sistemi farkı ile ilgili tek haneli numaraya karşılık gelmektedir.

Ticari markaya ilişkin bilgi

DVB Project'in tescilli ticari markasıdır.

HDMI, HDMI logosu ve High Definition Multimedia Interface, HDMI Licensing LLC'nin ABD ve diğer ülkelerdeki ticari markalarıdır veya tescilli ticari markalarıdır.

DLNA®, DLNA Logosu ve DLNA CERTIFIED®, Digital Living Network Alliance şirketinin ticari markaları, hizmet markaları veya sertifikalama markalarıdır.

DivX®, DivX, Inc. tarafından geliştirilmiş bir video dosyası sıkıştırma teknolojisidir.

DivX, DivX Certified ve ilgili logolar DivX, Inc.'in ticari markalarıdır ve lisansla kullanılır.

DIVX VİDEOLAR HAKKINDA: DivX®, DivX, Inc. tarafından geliştirilmiş bir dijital video formatıdır. Bu, DivX videoları oynatan bir resmi DivX Certified aygıttur. Daha fazla bilgi almak ve dosyalarınızı DivX videoya dönüştürmek üzere yazılım araçlarını edinmek için www.divx.com adresini ziyaret edin.

DIVX TALEP ÜZERİNE VİDEO HAKKINDA: DivX talep Üzerine Video (VOD) içerikleri oynatmak için bu DivX Certified® aygıt kaydedilmelidir. Bir kayıt kodu oluşturmak için, aygıt ayarı menüsünde DivX VOD kısmını bulun. Kayıt işlemini tamamlamak ve DivX VOD hakkında daha fazla bilgi almak için bu kod ile vod.divx.com adresine gidin.

Dolby Laboratories'in lisansı altında üretilmiştir. Dolby ve çift-D sembolü Dolby Laboratories'in ticari markalarıdır.

"BRAVIA" VE BSAVIA Corporation'un ticari markalarıdır.

“XMB” ve “xross media bar” Sony Corporation ve Sony Computer Entertainment Inc. ’in ticari markalarıdır.

HIGH-DEFINITION MULTIMEDIA INTERFACE

DOLBY

DIGITAL PLUS

dlna

CERTIFIED

İçindekiler

Aksesuarları kontrol etme 3

Pilleri uzaktan kumandaya takma 3

Ayarlama

Masa Üstü Sehpasının Takılması (KDL-60EX70x hariç)......4

Bir anten/Set Üstü Cihaz/kaydediciyi (örneğin DVD kaydedici) bağlama.... 4

Televizyonun düşmesinin önlenmesi.... 5

Kabloların toplanması....5

Başlangıç kurulumunun gerçekleştirilmesi 6

Masa Üstü Standının TV'den Ayrılması 6

TV'nin İzlenmesi

Programların izlenmesi....7

TV'nin özelliklerini kullanmak için....7

i-Manual'in kullanılması 8

Ek Bilgiler

Sorun Giderme 9

Spesifikasyonlar 10

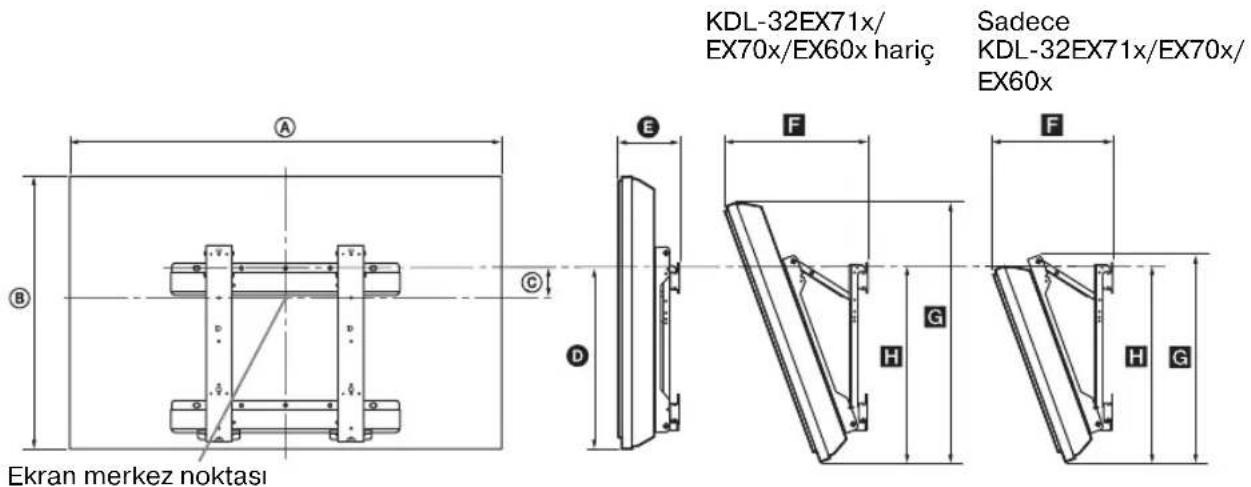

TV kurulumu boyutlar tablosu.... 13

Vida ve Kanca yerleri şeması/tablosu.... 14

Güvenlik Bilgileri 15

Uyarılar 16

• Çalıştırma yönergeleri BRAVIA TV'nizin içine kurulmuştur. “i-Manual’in kullanılması” bölümüne bakın (sayfa 8).
• TV'yi çalıştırmadan önce lütfen “Güvenlik Bilgileri” bölümünü okuyun (sayfa 15). Bu kullanma kılavuzunu ileride kullanmak üzere saklayın.

Aksesuarları kontrol etme

AC güç kablosu (1)

Uzaktan kumanda (1)

AAA piller (R3 tipi) (2)

Kablo tutucu (1)

Sehpa arka kapağı (1)* ^1

(sadece KDL-40/32EX71x, KDL-40/32EX70x ve

KDL-40/32EX60x)

Masa Üstü Sehpası (1)*2

(KDL-60EX70x hariç)

Sehpa için sabitleme vidaları (M5 × 16) (4)

(KDL-60EX70x hariç)

Sehpa için montaj vidaları (M5 × 16) (4)

(sadece KDL-40/32EX71x, KDL-40/32EX70x ve

KDL-40/32EX60x için)

*1 KDL-55/46EX71x ve KDL-60/52/46EX70x için sehpa arka kapağı sehpaya fabrikada takılmıştır.

^*2 KDL-40/32EX71x, KDL-40/32EX70x ve KDL-40/32EX60x için, masa Üstü Sehpasını birlikte verilen birleştirme vidalarıyla birleştirin.

Sehpayı monte etmek için ürünle verilen Masa Üstü

Sehpası kitapçığına bakın.

Pilleri uzaktan kumandaya takma

① Koruyucu folyoyu ayırın.
② Kapağı bastırın ve yukarı doğru kaydırın.

Masa Üstü Sehpasının Takılması (KDL-60EX70x hariç)

1 Bazı TV modellerini doğru bağlamak için ürünle verilen Masa Üstü Sehpasının kitapçığına bakın.

2TV'yi Masa Üstü Sehpasının üzerine yerleştirin.

3Ürünle verilen vidaları kullanarak vida deliklerine kılavuzluk eden ♠ok işaretlerine göre TV'yi Masa Üstü Sehpasına sabitleyin.

- Elektrikli bir tornavida kullanmanız halinde, sıkma momentini yaklaşık 1,5 N·m {15 kgf·cm} olarak ayarlayın.

4KDL-40/32EX71x, KDL-40/32EX70x ve KDL-40/32EX60x için, tüm vidalar sıkıldıktan sonra, birlikte verilen sehpa arka kapağını Masa Üstü Sehpasına takın.

Bir anten/Set Üstü Cihaz/kaydediciyi (örneğin DVD kaydedici) bağlama

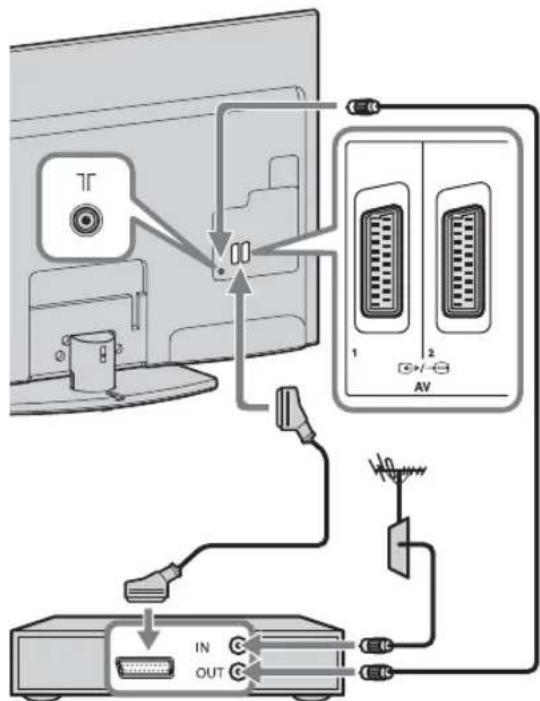

Bir Set Üstü Cihaz/kaydediciyi (örneğin DVD kaydedici) SCART ile Bağlama

Set Üstü Cihaz/kaydedici (örneğin DVD kaydedici)

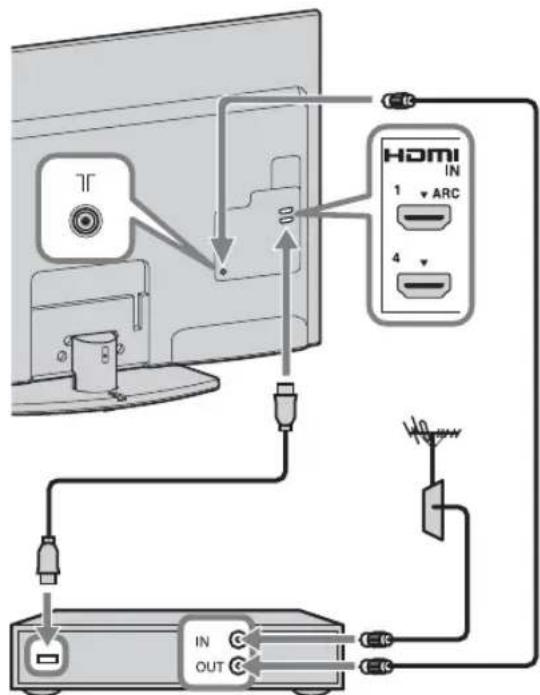

Bir Set Üstü Cihaz/kaydediciyi (örneğin DVD kaydedici) HDMI ile Bağlama

Set Üstü Cihaz/kaydedici (örneğin DVD kaydedici)

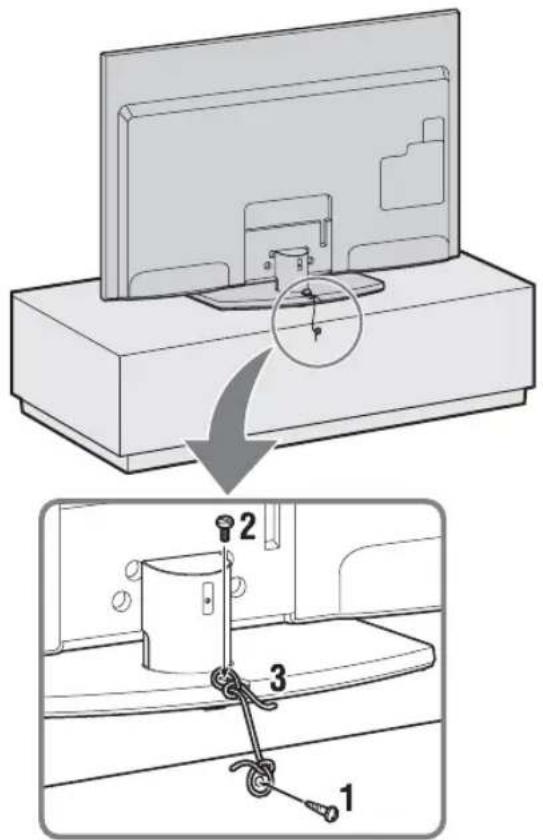

Televizyonun düşmesinin önlenmesi

1 Ahşap bir vidayı (çapı 4 mm, ürünle verilmez) TV standına geçirin.
2 Metal bir vidayı (M4 × 16, ürünle verilmez) TV'deki vida deliğine geçirin.
3Ahşap vida ile metal vidayı, sağlam bir kablo (ürünle verilmez) kullanarak birbirine bağlayın.

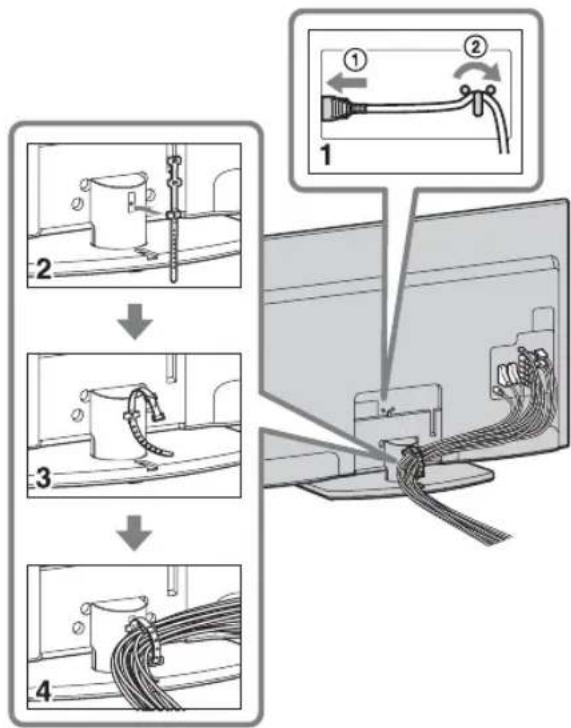

Kabloların toplanması

A
- AC güç kablosunu diğer kablolarla birlikte toplamayın.

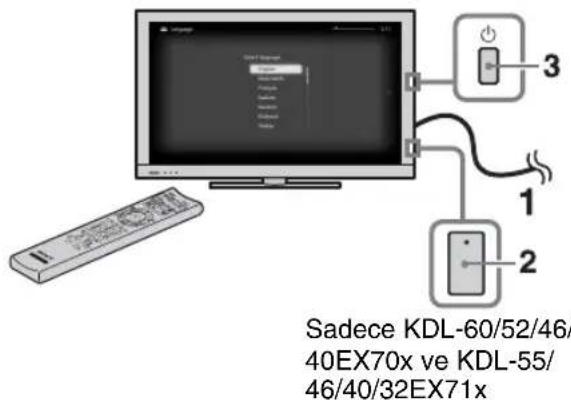

Başlangıç kurulumunun gerçekleştirilmesi

1 Televizyonun fişini AC elektrik prizine bağlayın.

2KDL-60/52/46/40EX70x ve KDL-55/46/40/32EX71x için, ENERGY SAVING SWITCH

anahtarının açık olup olmadığını kontrol edin (●).

3TV'deki ⏻ düğmesine basın.

Televizyonu ilk kez açtığınızda, ekranda Dil menüsü görünür.

4

Ekrandaki talimatları uygulayın.

Dijital Otomatik Ayar: “Kablo” seçeneğini seçerseniz hızlı ayarlama için “Hızlı Tarama” seçeneğini seçmenizi öneririz. Kablo yayın sağlayıcınızın verdiği bilgilere uygun olarak “Frekans” ve “Ağ No.’su” öğelerini ayarlayın. “Hızlı Tarama” kullanılırken herhangi bir kanal bulunamazsa “Tam Tarama” seçeneğini deneyin (ancak bu biraz zaman alır).

[NO TEXT]

- “Tam Tarama” bölgenize/ülkenize bağlı olarak kullanılmayabilir.

Uyumlu kablolu yayın sağlayıcıların bir listesi için, internet destek sitesine bakın: http://support.sony-europe.com/TV/DVBC/

Program Sıralama: Televizyona kayıtlı analog kanalların sırasını değiştirir.

1 Yeni bir pozisyona atamak istediğiniz kanalı seçmek için ↗/▽ düğmelerine basın, daha sonra düğmesine basın.

2 Kanal için yeni bir pozisyon seçmek için ♘/▽ düğmelerine basın, daha sonra ⊕ düğmesine basın.

- Kanallari manuel olarak da ayarlayabilirsiniz.

Masa Üstü Standının TV'den Ayrılması

TV'nin ok işaretleriyle ◆elirtilen vidalarını çıkarın.

• TV'ye ilgili aksesuarları bağlamak dışında herhangi bir nedenle Masa Üstü Standını çıkarmayın.
• Yaralanma veya maddi hasara yol açabileceği için, sehpanın düşürmesini önlemek üzere Masaüstü Sehpasını taşırken sehpa arka kapağından tutmayın.

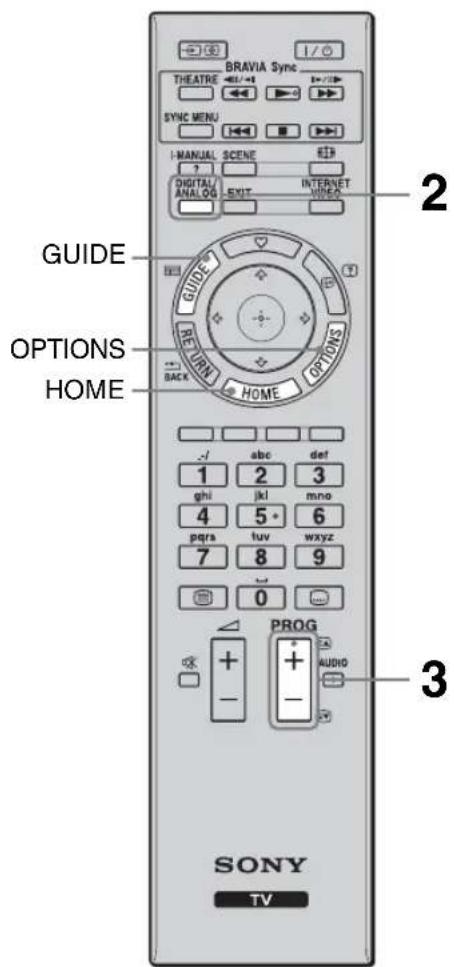

Programların izlenmesi

- 5, ▶, PROG + ve AUDIO düğmeleri dokunma noktalarına sahiptir. Televizyonu kumanda ederken algılama noktalarını bir referans olarak kullanın.

1 TV'yi açın.

① KDL-60/52/46/40EX70x ve KDL-55/46/40/32EX71x, ENERGY SAVING SWITCH anahtarını açın (●).
② TV'yi açmak için TV üzerindeki ⏻ tuşuna basın.

2 Bir mod seçin.

3 Bir TV kanalı seçin.

PROG

Dijital Elektronik Program Rehberini Kullanma

Dijital program rehberini görüntülemek için dijital modda GUIDE düğmesine basın.

TV'nin özelliklerini kullanmak için

HOME düğmesi

Çeşitli işlemleri ve ayar ekranlarını görüntülemek için basın.

O anki giriş veya içeriğe göre kullanışlı işlevleri görüntülemek için basın.

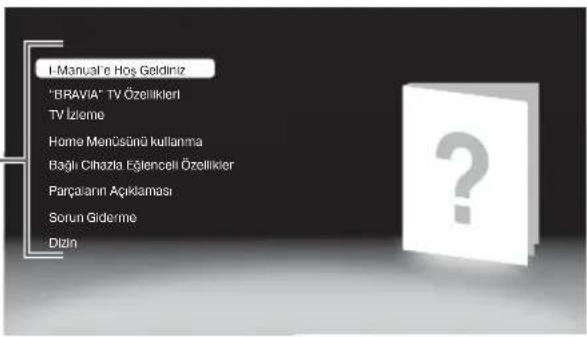

i-Manual'in kullanılması

Çalıştırma yönergeleri BRAVIA TV'nizin içine kurulmuştur ve bunlar ekranda görüntülenebilir. i-Manual'iniz içinde kullanışlı işlevlerin çeşitlerini bulmak istediğiniz zaman gezinebilirsiniz.

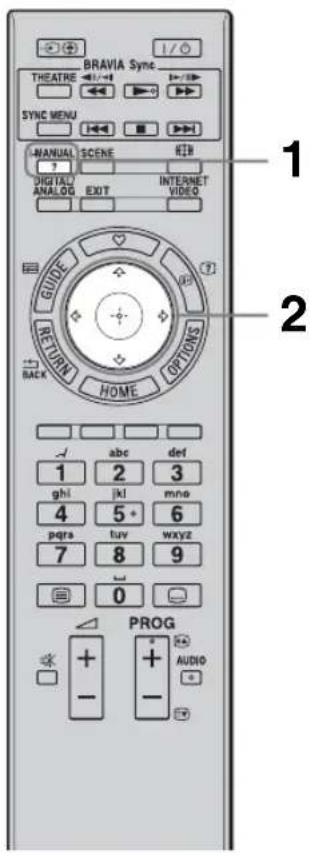

1 i-MANUAL düğmesine basın. i-MANUAL ?

2 Öğeleri seçmek için ⇔/⇒/↑/↓/⊕ düğmesine basın.

i-Manual'e Hoş Geldiniz

■ "BRAVIA" TV Özellikleri

TV izleme

EPG Guide, Favouriler vb. kullanışlı özellikler sunar.

Home Menüsünü kullanma

TV ayarlarını vb. kişiselleştirin.

■ Bağlı Cihazla Eğlenceli Özellikler

İsteğe bağlı aygıtları nasıl bağlayacağını gösterir.

Parçaların Açıklaması

Sorun Giderme

Sorununuza çözümler bulur.

Dizin

[NO TEXT]

- Buradaki resimler ekranınızdaki görüntülerden farklı olabilir.

Sorun Giderme

(bekleme) göstergesinin kırmızı renkte yanıp sönmediğini kontrol edin.
(bekleme) göstergesi yanıp sönerken

Otomatik-teşhis fonksiyonu aktive edilir.

1 Her iki saniyelik arada ⏻ (bekleme) göstergesinin kaç kez yanıp söndüğünü sayın. Örneğin, eğer gösterge üç kez yanıp sönüyor, iki saniye sönük kalıyor ve sonra tekrar üç kez yanıp sönüyor.
2 TV'yi kapatmak için TV'nin üzerinden ⏻ düğmesine basın, AC güç kablosunu prizden çekin ve satıcınıza veya Sony servis merkezine göstergenin nasıl yanıp söndüğü konusunda bilgi verin (yanıp sönme sayısı).
(bekleme) göstergesi yanıp sönmüyorken
1 Aşağıdaki tabloda yazılı hususları kontrol edin. (Ayrıca, bkz. e-Kılavuz, “Sorun Giderme”.)
2 Eğer sorun devam ediyorsa, televizyonunuzu kalifiye servis personeline kontrol ettirin.

Koşul Açıklama/Çözüm

Resim
Görüntü yok (ekran siyah) ve ses yok.	Anten/kablo bağlantılarını kontrol edin.Tevizyonu AC gücüne bağlayın ve televizyonda düğmesine basın.(bekleme) göstergesi kırmızı renkte yanarsa TV I/ düğmesine basın.
Ekranda minik siyah noktalar ve/veya parlak noktalar var.	Ekran piksellerden oluşur. Ekrandaki minik siyah noktalar ve/ veya parlak noktalar (pikseller) bir bozukluk anlamına gelmez.

Genel
TV'nin gücü açılamıyor.(sadece KDL-60/52/46/40EX70x ve KDL-55/46/40/32EX71x)	·ENERGY SAVING SWITCH anahtarının açık olup olmadığını kontrol edin (●).
Televizyon otomatik olarak kapanıyor(Televizyon bekleme moduna giriyor).	·“Oto. Kapanma” işlevinin etkinleştirilip etkinleştirilmediğini veya “Zamanlayıcılı açılma” öğesinin “Süre” ayarını onaylayın.·“TV Boşta Bekleme” fonksiyonunun etkinleştirilip etkinleştirilmediğini kontrol edin.
Uzaktan kumanda çalışmıyor.	·Pilleri değiştirin.·Televizyonunuz SYNC modunda olabilir.SYNC MENU düğmesine basın, “TV Kontrolü” öğesini seçin, ardından televizyonu kumanda etmek için “Home (Menü)” veya “Seçenekler” öğesini seçin.
“Ebeveyn Kilidi” parolası unutulmuştur.	·PIN kodu olarak 9999 girin. (PIN kodu olarak 9999 her zaman kabul edilir.)

Spesifikasyonlar

Sistem
Panel Sistemi	LCD (Sıvı Kristal Ekran) Panel
Televizyon Sistemi	Analog: Ülke/alan seçiminize bağlı olarak: B/G/H, D/K, L, IDijital: DVB-T2 (sadece KDL-60EX703/55EX713/52EX703/46EX713/46EX703/40EX713/40EX703/40EX603/32EX713/32EX703/32EX603)DVB-T/DVB-C
Renk/video Sistemi	Analog: PAL, PAL60 (sadece video girişi), SECAM, NTSC3.58, NTSC4.43 (sadece video girişi)Dijital: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC MP/HP@L4
Kanal kapsamı	Analog: VHF: E2–E12/UHF: E21–E69/CATV: S1–S20/HYPER: S21–S41D/K: R1–R12, R21–R69/L: F2–F10, B–Q, F21–F69/I: UHF B21–B69Dijital: VHF/UHF
Ses çıkışı	10 W + 10 W
Giriş/Çıkış jakları
Anten kablosu	VHF/UHF için 75 ohm harici terminal
	21-∅nli scart konektörü (CENELEC standart), ses/video girişi, RGB girişi ve televizyon ses/video çıkışı da dahil.
COMPONENT IN	Desteklenen formatlar: 1080p, 1080i, 720p, 576p, 576i, 480p, 480i
COMPONENT IN	Ses girişi (mikrofon jakları)
HDMI IN1, 2, 3, 4	Video: 1080/24p, 1080p, 1080i, 720p, 576p, 576i, 480p, 480iSes: İki kanal doğrusal PCM: 32, 44,1 ve 48 kHz, 16, 20 ve 24 bit, Dolby DigitalAnalog ses girişi (mini-jak) (sadece HDMI IN4)PC Girişi
AV3	Video girişi (mikrofon jaki)
AV3	Ses girişi (mikrofon jaki)
DIGITAL AUDIO OUT (OPTICAL)	Dijital optik jak (İki kanal doğrusal PCM, Dolby Digital)
(VAR/FIX)	Ses çıkışı (mikrofon jaki)
PC IN	PC Girişi (Mini D-sub 15-pin)PC ses girişi (mini-jak)
ψ	USB port
Ω	Kulakhık jaki
	CAM (Duruma Bağlı Erişim Modülü) yuvası
LAN	10BASE-T/100BASE-TX konektörü (Ağın çalışma ortamına bağlı olarak bağlantı hızı değişebilir. Bu TV için 10BASE-T/100BASE-TX iletişim hızı ve iletişim kalitesi garanti edilmemektedir.)* LAN bağlantıları için, Kategori 7 10BASE-T/100BASE-TX kablo (ürünle verilmez) kullanın.

Model adı KDL-		60EX70x	52EX70x	46EX70x	40EX70x	32EX70x
Güç ve diğerleri
Güç gereksinimleri		220 V – 240 V AC, 50 Hz
Ekran boyutu (diyagonal olarak ölçülen)		60 inç/Yakl. 152,5 cm	52 inç/Yakl. 132,2 cm	46 inç/Yakl. 116,8 cm	40 inç/Yakl. 101,6 cm	32 inç/Yakl. 80,1 cm
Görüntü çözünürlüğü		1.920 nokta (yatay) × 1.080 satır (dikey)
Güç tüketimi	“Ev”/“Standart” modunda	144 W 103 W 90 W	79 W 67 W
	“Mağaza”/“Canlı” modunda	208 W 142 W 125 W	107 W 91 W
Bekleme modunda güç tüketimi*1		0,23 W (“Hızlı Başlatma” öğesi “Açık” olarak ayarlandığında 15 W)			0,2 W (“Hızlı Başlatma” öğesi “Açık” olarak ayarlandığında 15 W)
Ortalama yıllık enerji tüketimi*2		210 kWh 150 kWh	131 kWh 115 kWh 98 kWh
Boyutlar (Yaklaşık) (g × y × d)
Masa Üstü Standı ile		143,1 × 90,9 × 38,6 cm	125,2 × 80,5 × 35,0 cm	111,8 × 73,0 × 28,0 cm	98,5 × 65,5 × 28,0 cm	81,1 × 53,9 × 25,0 cm
Masa Üstü Standı olmadan		143,1 × 87,7 × 6,6 cm	125,2 × 77,5 × 6,5 cm	111,8 × 69,8 × 6,5 cm	98,5 × 62,3 × 6,4 cm	81,1 × 50,7 × 6,5 cm

Model adı KDL-	60EX70x	52EX70x	46EX70x	40EX70x	32EX70x
Ağırlık (Yaklaşık)
Masa Üstü Standı ile	38,1 kg 27,0 kg 21,3	kg 17,8 kg 12,7 kg
Masa Üstü Standı olmadan	31,3 kg 22,7 kg 18,4	kg 14,9 kg 10,7 kg
Verilen aksesuarlar	Bkz. “Aksesuarları kontrol etme” (sayfa 3).
Opsiyonel aksesuarlar	Duvara Montaj Braketi: SU-WL500

Model adı KDL-		55EX71x	46EX71x	40EX71x	32EX71x
Güç ve diğerleri
Güç gereksinimleri		220 V – 240 V AC, 50 Hz
Ekran boyutu (diyagonal olarak ölçülen)		55 inç/Yakl. 138,8 cm 46	inç/Yakl. 116,8 cm 40 inç	Yakl. 101,6 cm 32 inç/Yakl. 80,1 cm
Görüntü çözünürlüğü		1.920 nokta (yatay) × 1.080 satır (dikey)
Güç tüketimi	“Ev”/ “Standart” modunda	101 W 86 W 84 W 52 W
	“Mağaza”/ “Canlı” modunda	141 W 120 W 114 W 73	W
Bekleme modunda güç tüketimi*1		0,2 W (“Hızlı Başlatma” öğesi “Açık” olarak ayarlandığında 15 W)	0,2 W (“Hızlı Başlatma” öğesi “Açık” olarak ayarlandığında 13 W)
Ortalama yıllık enerji tüketimi*2		147 kWh 126 kWh 123 kW	Wh 76 kWh
Boyutlar (Yaklaşık) (g × y × d)
Masa Üstü Standı ile		127,8 × 79,7 × 35,0 cm 1	08,5 × 68,8 × 26,0 cm 95,2	× 61,3 × 25,0 cm 76,4 × 5	0,7 × 25,0 cm
Masa Üstü Standı olmadan		127,8 × 76,5 × 7,3 cm 10	8,5 × 65,6 × 7,5 cm 95,2 ×	58,1 × 7,4 cm 76,4 × 47,5	× 7,4 cm
Ağırlık (Yaklaşık)
Masa Üstü Standı ile		26,1 kg 18,6 kg 15,4 kg 1	0,8 kg
Masa Üstü Standı olmadan		21,8 kg 16,3 kg 13,2 kg 8	8 kg
Verilen aksesuarlar		Bkz. “Aksesuarları kontrol etme” (sayfa 3).
Opsiyonel aksesuarlar		Duvara Montaj Braketi: SU-WL500

Model adı KDL- 40EX60x		32EX60x
Güç ve diğerleri
Güç gereksinimleri		220 V – 240 V AC, 50 Hz
Ekran boyutu (diyagonal olarak ölçülen)		40 inç/Yakl. 101,6 cm	32 inç/Yakl. 80,1 cm
Görüntü çözünürlüğü		1.920 nokta (yatay) × 1.080 satır (dikey)
Güç tüketimi	“Ev”/ “Standart” modunda	73 W	58 W
	“Mağaza”/ “Canlı” modunda	98 W	80 W
Bekleme modunda güç tüketimi*1		0,2 W (“Hızlı Başlatma” öğesi “Açık” olarak ayarlandığında 15 W)
Ortalama yıllık enerji tüketimi*2		107 kWh	85 kWh
Boyutlar (Yaklaşık) (g × y × d)
Masa Üstü Standı ilec		95,2 × 61,3 × 25,0 cm	76,4 × 50,7 × 25,0 cm
Masa Üstü Standı olmadan		95,2 × 58,1 × 7,4 cm	76,4 × 47,5 × 7,3 cm
Ağırlık (Yaklaşık)
Masa Üstü Standı ilec		14,9 kg	11,1 kg
Masa Üstü Standı olmadan		12,7 kg	9,1 kg
Verilen aksesuarlar		Bkz. “Aksesuarları kontrol etme” (sayfa 3).
Opsiyonel aksesuarlar		Duvara Montaj Braketi: SU-WL500

*1 Belirtilen bekleme durumundaki güce, sadece televizyon gerekli dahili işlemleri tamamladıktan sonra ulaşılır.

*2 Günde 4 saat ve yılda 365 gün

[NO TEXT]

• Enerji tasarrufu sağlamak için
• arkadan avdınlatma avarını (ekranın parlaklığını) düşürdüğünüzde, enerji tüketimi de düşer.
• “Eko” ayarları (örn. “Güç Tasarrufu”, “TV Boşta Bekleme”) güç tüketimini azaltmanıza ve elektrik faturalarını düşürerek tasarruf yapmanıza yardımcı olur.

– Televizyonu ENERGY SAVING SWITCH (yalnızca bazı modellerde bulunur) ile kapattığınızda, güç tüketimi neredevse sıfır olur.

Tasarım ve özelliklerde bilgi vermeksizin değişiklik yapılabilir.

Ürün koruması ve güvenlik nedenleriyle, Sony TV cihazınızın kurulumunun Sony bayileri veya lisanslı yüklenicileri tarafından yapılmasıri şiddetle tavsiye eder. Cihazı kendiniz kurmaya çalışmayın.

Sony Bayilerine ve Yüklenicilerine:

Bu ürünün kurulumu, periyodik bakımı ve muayenesi sırasında güvenliğe çok dikkat edin.

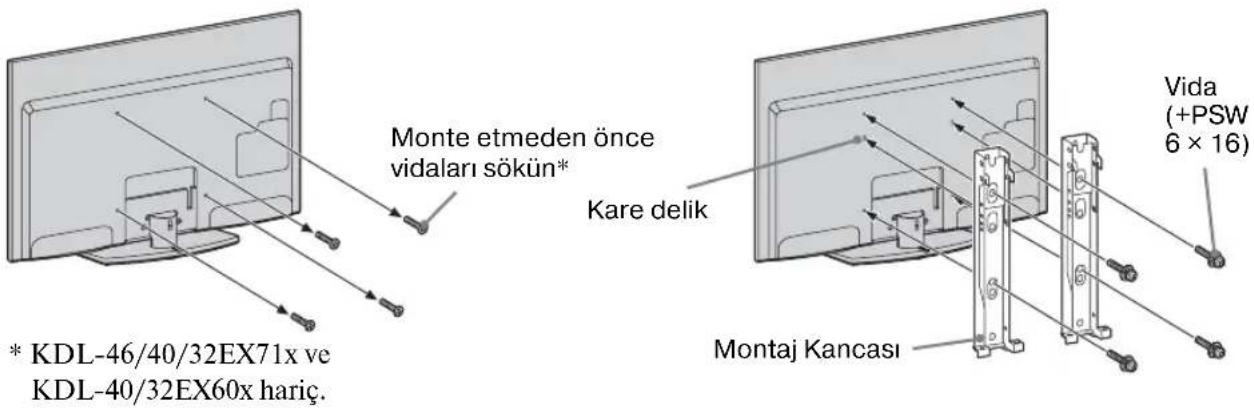

TV'niz SU-WL500 Duvara Montaj Braketi (ayrı satılır) kullanılarak takılabilir.

• Montajı gerektiği gibi yapabilmek için Duvara Montaj Braketi ile birlikte sağlanan Yönergelere bakın.
• Bkz “Masa Üstü Standının TV’den Ayrılması” (sayfa 6).

[NO TEXT]

• Montaj Kancası takılırken TV'yi Masa Üstü Standına yerleştirin.
• Söktüğünüz vidaları emniyetli bir yerde saklamaya ve çocuklarda uzakta tutmaya dikkat edin.
• Masa Üstü Sehpasını tekrar takarken, sökülmüş olan vidaları televizyonun arkasındaki orijinal deliklere taktığınızdan emin olun.

Bu ürünü kurmak, özellikle de duvarın TV'nin ağırlığına dayanacak güçte olduğunu belirlemek için yeterli uzmanlık gereklidir. Bu ürünün duvara monte edilmesini mutlaka Sony bayilerine veya lisanslı yüklenicilerine yaptırın ve kurulum sırasında gerekli dikkati gösterin. Yanlış taşımanın veya hatalı kurulumun neden olduğu hasar veya yaralanmalardan Sony sorumlu değildir.

TV kurulumu boyutlar tablosu

Birim: cm

Yukarıdaki tabloda yer alan şekiller kuruluma bağlı olarak biraz değişebilir.

UYARI

TV cihazının monte edildiği duvar cihazın en az dört katı ağırlığa dayanabilmelidir. Ağırlık için "Spesifikasyonlar" (sayfa 10) bölümüne bakın.

Vida ve Kanca yerleri şeması/tablosu

Model Adı Vida yeri Kanca yeri
KDL-60EX70xKDL-55EX71x	e, j	a
KDL-52EX70xKDL-46EX71x/46EX70xKDL-40EX71x/40EX70x/40EX60x		b
KDL-32EX71x/32EX70x/32EX60xf, jc

Vida yeri

Montaj Kancasını TV'ye takarken.

Kanca yeri

TV'yi Taban Braketine takarken.

Herhangi bir yangın, elektrik çarpması veya hasar vc/veya yaralanma riskini önlemek amacıyla televizyon setini aşağıdaki talimatlara uygun olarak monte ediniz ve kullanımız.

Montaj

• Televizyon seti, erişimi kolay bir prizin yakınına monte edilmelidir.
• Televizyon setini sabit, düz yüzeylere yerleştiriniz.

- Duvara montaj işlemlerini sadece kalifiye servis personeli gerçekleştirmelidir.

- Emniyet nedenlerinden ötürü, Sony aksesuarlarını kullanmanızı önemle tavsiye ederiz, buna aşağıdaki bileşen de dahildir:

Duvara-Montaj Braketi SU-WL500

• Montaj kancalarını TV setine takarken, duvara-montaj braketi ile birlikte verilmiş olan vidaları kullanımız. Temin edilmiş vidalar, montaj kancasının takılma yüzeyinden ölçüldüğünde 8 mm ile 12 mm uzunlukta olacak şekilde tasarlanmıştır.
  Vidaların çapı ve uzunluğu, duvaramontaj braketinin modeline bağlı olarak değişiklik gösterir.
  Temin edilmiş vidaların haricinde başka vidaların kullanılması, TV setinin iç kısmının zarar görmesine veya düşmesine vs. neden olabilir.

8 mm - 12 mm

Vida (Duvara-montaj braketi ile birlikte verilir) Montaj Kancası

TV setinin arka tarafındani kanca bağlantısı

Nakliye

- Televizyon setini taşımadan önce, tüm kablolarını sökünüz.

- Büyük bir televizyon setini taşımak için iki veya üç kişi gerekir.

- Televizyon setini elle taşırken, sağ tarafta gösterildiği gibi tutunuz. LCD panele ve ekranın etrafındaki muhafaza kasasına baskı uygulamayınız.

- Televizyon setini kaldırırken veya yerini değiştirirken, alt kısmından sıkıca tutunuz.

- Televizyon setini taşırken, sarsıntılarava ve aşırı titreşimlere maruz bırakmayınız.

- Televizyon setini tamir için taşırken veya yerini değiştirirken, orijinal karton ve ambalaj malzemelerini kullanarak paketleyiniz.

Havalandırma

• Asla havalandırma deliklerini kapatmayınız veya kabinin içine herhangi bir şey sokmayınız.
• Televizyon setinin etrafında, aşağıda gösterildiği gibi boş alan bırakınız.
• Uygun bir hava devir-daimi sağlayabilmek için bir Sony duvaramontaj braketini kullanmanızı önemle tavsiye ederiz.

Duvara monte edildiğinde

Setin etrafında en az bu kadar boşluk bırakınız.

Stand ile monte edildiğinde

Setin etrafında en az bu kadar boşluk bırakınız.

- Uygun bir havalandırma sağlamak ve kir ve tozların birikmesini önlemek için:

• Televizyon setini düz, baş aşağı, arkaya doğru veya yana dönük şekilde monte etmeyiniz.
• Televizyon setini bir raf, halı, yatak üzerine veya bir dolaba monte etmeyiniz.
  – Televizyon setini perde veya gazete gibi şeylerle örtmeyiniz.
• Televizyon setini aşağıda gösterildiği gibi monte etmeyiniz.

Hava devir-daimi tikalı.

Herhangi bir yangın, elektrik çarpması veya hasar ve/veya yaralanma riskini önlemek amacıyla, elektrik kablosu ve fisi ile ilgili olarak aşağıdaki hususlara riayet ediniz:

• Sadece Sony tarafından temin edilen elektrik kablolarını kullanınız, farklı tedarikçilerden temin edilenleri kullanmayınız.
• Fişi elektrik prizine tam olarak sokunuz.
• Televizyon setini sadece bir 220-240 V AC elektrik kaynağı ile çalıştırınız.

- Kablo bağlantılarını yaparken, güvenliğiniz için elektrik fisini çekmeyi unutmayınız ve ayaklarınızın kabloları dolaşmamasına dikkat ediniz.

- Televizyon seti ile ilgili bir iş yapmadan veya taşımadan önce, elektrik fişini prizden çekiniz.

— Ana elektrik kablosunu ısı kaynaklarından uzak tutunuz.

– Elektrik fişini prizden çekiniz ve fişi düzenli olarak temizleyiniz. Eğer fiş tozla kaplanırsa ve nemlenirse, yalıtımı bozularak bir yangına neden olabilir.

Notlar

• Ürünle birlikte verilen ana elektrik kablosunu başka bir cihazda kullanmayınız.
• Ana elektrik kablosunu aşırı derecede sıkıştırmayınız, bükmeyiniz veya kıyırmayınız. İçindeki iletkenler açığa çıkabilir veya kırılabilir.
• Ana elektrik kablosunda bir değişiklik yapmayınız.
• Ana elektrik kablosunun üzerine ağır bir şey koymayınız.
• Elektrik fisiini prizden çekerken kablosundan tutarak çekmeyiniz.
• Birden fazla cihazı aynı prize takmayınız.
• Gevşek durumdaki elektrik prizlerini kullanmayınız.

Yasaklanmış Kullanım

Televizyon setini, aşağıda belirtilenler gibi yerlerde, ortamlarda veya durumlarda kullanmayınız/monte etmeyiniz, aksi halde televizyon seti arıza yapabilir ve yangına, elcktrik çarpmasına, hasara ve/veya yaralanmaya neden olabilir.

Yer:

Dış mekanlara (direk güneş ışığı altına), deniz kıyısına, bir gemiye veya başka bir tekneye, bir aracın içine, medikal kurumlara, dengesiz yerlere, suyun, yağmurun, nemin veya dumanın olduğu yerlerin yakınına.

Ortam:

Sıcak, nemli veya aşırı tozlu yerler; böceklerin girebileceği yerler; mekanik titreşime maruz kalabilecek yerler, yanıcı maddelerin yanı (mumlar, v.s.).

Televizyon setine su damlaları veya su sıçramaları gelmemelidir ve vazo gibi içi sıvı dolu eşyalar televizyonun üzerine konulmamalıdır.

Durum:

Elleriniz ıslakken, cihazın kasası açıklken veya üretici tarafından önerilmeyen aksesuarlar takihyken cihazı kullanmayınız. Yıldırımlı havalarda televizyon setinin elektrik ve anten bağlantısını çekiniz.

Kırık parçalar:

• Televizyon setine herhangi bir şey fırlatmayınız. Ekran camı çarpma etkisi ile kırılabilir ve ciddi yaralanmalara neden olabilir.
• Eğer televizyon setinin yüzeyinde çatlama olursa, elektrik kablosunu prizden çekinceye kadar dokunmayınız. Aksi halde elektrik çarpabilir.

Kullanılmadığında

• Eğer televizyon setini uzunca bir süre kullanmayacaksanız, çevresel ve emniyet nedenlerinden ötürü televizyon setinin fişi prizden çekilmelidir.
• Televizyon setini sadece kapatmış olduğunuzda elektrik beslemesi kesilmiş olmayacağını, televizyon setinin elektriğini tamamen kesmek için fisiini prizden çekiniz.
• Bununla birlikte bazı televizyon setleri, düzgün çalışabilmesi için bekleme durumunda bırakılmasını gerektiren özellikleri sahip olabilir.

Çocuklar için

• Çocukların televizyon setine tırmanmalarına izin vermeyiniz.
• Küçük aksesuarları, çocukların yanlışlıkla yutmaması için, çocukların ulaşamayacağı yerlere kaldırınız.

Aşağıdaki problemler ortaya çıkarsa...

Aşağıdaki problemlerden birinin olması durumunda, televizyon setini kapatınız ve fişini prizden çekiniz.

Saticınızdan veya Sony yetkili servisinden, kalifiye servis personelince kontrol edilmesini talep ediniz.

Eğer:

– Elektrik kablosu hasarlıysa.
– Elektrik prizi gevşek durumdaysa.
– Düşmeden, darbelerden veya bir şeyin çarpmasından ötürü televizyon seti hasar görmüşse.
- Herhangi bir sıvı veya katı cisim kasadaki menfezlerden içeri düşerse.

Uyari

Yangının yayılmasını önlemek için, mumları ve diğer açık alevleri her zaman bu üründen uzakta tutun.

Uyarılar

Televizyonu seyretme

• Televizyonun zayıf ışık altında veya uzunca bir süre seyredilmesi gözlerinizi yoracağından, televizyonu orta dereceli bir ışık altında seyrediniz.
• Kulaklık kullanırken, işitme hasarına neden olabileceğinden sesi aşırı seviyelerde olmayacak şekilde ayarlayınız.

LCD Ekran

• LCD ekran yüksek duyarlılık teknolojisiyle yapılmış ve piksellerin %99.99'u veya daha fazlası etkin olmasına rağmen, LCD ekranda devamlı olarak siyah noktalar veya parlak ışık noktaları (kırmızı, mavi, veya yeşil) görülebilir. Bu, LCD ekranın yapısal bir özelliği olup bir arıza değildir.

• Ön filtreye bastırmayınız veya çizmeyiniz yada bu televizyon setinin üzerine eşyalar koymayınız. Görüntü düzgün gözükmeyebilir veya LCD ekran hasar görebilir.

• Bu televizyon seti soğuk bir yerde kullanılıyorsa, görüntüde bir lekelenme oluşabilir veya görüntü koyulaşabilir. Bu bir arıza belirtisi değildir. Bu olay, sıcaklığın yükselmesiyle birlikte ortadan kalkar.

• Hareketsiz görüntüler devamlı görüntülendiğinde gölgeler oluşabilir. Birkaç dakika sonra yok olabilir.
• Televizyon seti kullanımdayken ekran ve kasa ısınabilir. Bu, bir fonksiyon bozukluğu değildir.
• LCD ekran, az miktarda bir sıvı kristal içermektedir. Bu televizyonda kullanılan bazı florosan tüpler de civa içermektedir. İmha ile ilgili olarak yerel kanun ve tüzüklere riayet ediniz.

Ekran yüzeyi veya televizyon kasasının kullanımı ve temizliği

Temizlik işlemlerinden önce, televizyon setine bağlı olan elektrik kablosunun fişini prizden çekiniz.

Malzeme aşınmasını veya ekran kaplamasının aşınmasını önlemek için aşağıdaki önerilere riayet ediniz.

• Ekranın/kasanın tozunu almak için, yumuşak bir bez ile nazikçe siliniz. Eğer toz çıkmıyorsa, çok seyreltilmiş bir deterjan solüsyonu ile hafifçe nemlendirilmiş yumuşak bir bezle siliniz.
• Su veya deterjanı direk olarak televizyon setine püskürtmeyiniz. Ekranın alt kısmına veya harici aksamlarına girebilir ve arızalanmasına neden olabilir.
• Aşındırıcı bir bez, alkali/asitli bir temizleyici, aşındırıcı temizlik tozu veya alkol, benzin, tiner veya böcek ilacı gibi uçucu çözücler kullanmayınız. Bu tür materyallerin kullanılması kauçuk ya da vinil malzemelere uzun süreli temas etmesi ekran yüzeyine veya kasa malzemesine zarar verebilir.
• Uygun bir havalandırma sağlamak için havalandırma deliklerine periyodik olarak vakum uygulanması önerilmektedir.
• Televizyon setinin açısını ayarlarken, televizyon setinin yerinden oynamasını veya tablasından kayıp düşmesini önlemek için yavaşça hareket ettiriniz.

Opsiyonel Ekipmanlar

• Elektromanyetik radyasyon yayan opsiyonel bileşenleri veya herhangi bir ekipmanı televizyon setinden uzak tutunuz. Aksi halde görüntü bozulması ve/veya seste parazitlenme olabilir.
• Bu ekipman test edilmiştir ve 3 metreden kısa bir bağlantı sinyal kablosu kullanıldığında EMC Yönetmeliğinin belirlediği sınırlarla uyumlu olduğu görülmüştür.

Piller

• Pilleri takarken kutupları doğru yerleştirdiğinizden emin olunuz.
• Farklı tipte pilleri bir arada veya eski ve yeni pilleri karıştırarak kullanmayınız.
• Pilleri, çevreye saygılı bir şekilde imha ediniz. Belirli bölgelerde pillerin imhasıyla ilgili düzenlemeler olabilir. Lütfen yerel makamlarınıza danışınız.
• Uzaktan kumandayı dikkatli kullanımız. Düşürmeyiniz veya üzerine basmayınız ya da üzerine herhangi bir sıvı dökmeyiniz.
• Uzaktan kumandayı bir ısı kaynağı yakınıma veya direk güneş ışığı alan bir yere ya da nemli bir odaya koymayınız.

Televizyon setinin imhası

Eski Elektrikli & Elektronik Cihazların İmhası (Avrupa Birliği ve diğer Avrupa ülkelerinde ayrı toplama

sistemleriyle uygulanmaktadır)

Ürünün veya ambalajı üzerindeki bu sembol, bu ürünün bir ev atığı gibi muamele görmemesi gerektiğini belirtir. Bunun yerine, elektrikli ve elektronik cihazların geri dönüşümü için uygun toplama noktasına teslim edilmelidir. Bu ürünün doğru bir şekilde elden çıkarılmasını sağlayarak, uygunsuz bir elden çıkarma durumunda çevre ve insan sağlığı açısından doğacak potansiyel olumsuz sonuçların önlenmesine yardımcı olmuş olacaksınız. Malzemelerin geri dönüştürülmesi doğal kaynakların korunmasına yardımcı olacaktır. Bu ürünün geri dönüşümü hakkında daha detaylı bilgi için lütfen yerel sivil büronuz, ev atıklan imha hizmetleri veya ürünü satın aldığınız satıcı ile temasa geçiniz.

Atık pillerin bertaraf edilmesi (Avrupa Birliği'nde ve ayrı toplama sistemleri bulunan diğer

Avrupa ülkelerinde uygulanan)

Pil veya ambalajın üzerindeki bu sembol, bu ürünle birlikte teslim edilen pilin evsel atık olarak değerlendirilmemesi gerektiğini belirtmektedir. Bazı bateriler için bu sembol, kimyasal bir sembole birleştirilerek kullanılmış olabilir. Eğer bateriler 0,0005% civa veya 0,004% kurşun'dan fazla içerikteyseler, o zaman bu kimyasal semboller civa (Hg) veya kurşun (Pb) için eklenir. Bu pillerin doğru şekilde bertaraf edilmesini sağlamakla, pillerin uygunsuz şekilde bertaraf edilmesi neticesinde çevre ve insan sağlığında meydana gelebilecek olan potansiyel zararların engellenmesine de katkıda bulunmuş olacaksımız. Materyallerin geri dönüştürülmesi doğal kaynakların korunmasına yardımcı olacaktır. Ürünlerin güvenlik, performans veya veri entegrasyon gibi sebeplerden dolayı beraberlerindeki pille sürekli bir bağlantı gerektirdikleri durumlarda pilin yalnızca kalifiye servis personeli tarafından değiştirilmesi zorunludur. Pilin uygun bir şekilde değerlendirilmesini sağlamak amacıyla ürünü, kullanım süresinin sonunda elektrikli ve elektronik ekipmanların geri dönüştürülmesine ilişkin yürürlükte olan toplama noktasına teslim ediniz. Diğer tüm piller için lütfen pillerin üründen güvenli bir şekilde çıkarılmasına ilişkin bölümü inceleyiniz. Pili, atık pillerin geri dönüştürülmesine yönelik yürürlükteki toplama noktasına teslim ediniz. Bu ürünün veya pilin geri dönüştürülmesine ilişkin daha ayrıntılı bilgi için lütfen yerel Yetkili Dairenizle, evsel atık bertaraf servisinizle veya ürünü satın aldığınız mağazayla irtibat kurunuz.

CE

Uygunluk beyanı, üretici firmanın yetkili kılmış olduğu, Product Compliance Europe (PCE) Sony Deutschland GmbH tarafından yapılmaktadır.

Product Compliance Europe (PCE), Sony Deutschland GmbH Hedelfinger Strasse 61, 70327 Stuttgart, Germany Tel: [phone], Fax: [phone] URL of EU DoC Database: http://www.compliance.sony.de/

Üretici Firma:

Sony Corporation

1-7-1 Konan, Minato-ku, Tokyo 108-0075 Japan

Türkiye İrtibat Numaraları: Tel: [phone] Faks: 0216-632 70 30 e-mail: [e-mail]

EEE Yönetmeliğine Uygundur PCB içermez

İTHALATÇI FİRMA

SONY®

SONY EURASIA PAZARLAMA AŞ.

Onur Ofis Park Plaza Inkılap Mah. Üntel Sok. No:10 Ümraniye 34768/İstanbul Sony Bilgi ve Danışma Hattı: (212) 444 SONY (7669)

Úvod

Sony, bu LCD TV için minimum 2 yıl garanti ve elektronik parça değişimi için 7 yıl parça bulunabilirlik güvencesi vermektedir.

Sony ürünleri için faydali bilgiler
