Тип продукт	Цифров цветен LCD телевизор
Име на модела	KDL-32EX703
Марка	Sony
Диагонал на екрана	32 инча (ок. 80,1 см)
Резолюция на екрана	1920 x 1080 (Full HD)
Аналогова система	B/G/H, D/K, L, I
Цифрова система	DVB-T2, DVB-T, DVB-C (MPEG-2 и H.264/MPEG-4 AVC)
Мощност на високоговорителите	10 W + 10 W
Консумация на енергия (стандартен режим)	67 W
Консумация на енергия (жив режим)	91 W
Консумация на енергия в режим на готовност	0,23 W (15 W при включен бърз старт)
Годишна консумация на енергия (средна)	98 kWh
Захранване	220–240 V AC, 50 Hz
Размери с основа (шир. х вис. х дълб.)	81,1 x 53,9 x 25,0 cm
Размери без основа (шир. х вис. х дълб.)	81,1 x 50,7 x 6,5 cm
Тегло с основа	12,7 kg
Тегло без основа	10,7 kg
Входни/изходни конектори	4x HDMI, 1x SCART, 1x Component IN, 1x AV, 1x USB, 1x LAN, 1x оптичен аудио изход, 1x слушалки, 1x PC IN
Допълнителни функции	i-Manual, EPG, Energy Saving Switch, режим SYNC, защита от деца
Аксесоари в комплекта	Захранващ кабел, дистанционно управление, батерии AAA (2), държач за кабели, винтове за основа

Често задавани въпроси - KDL-32EX703 SONY

Как да включа телевизор Sony KDL-32EX703?

Натиснете бутона ⏻ на телевизора или на дистанционното. Уверете се, че захранващият кабел е включен в контакта и ако моделът има превключвател ENERGY SAVING SWITCH, той трябва да е в положение включен (●).

Какво да направя, ако дистанционното не работи?

Проверете батериите на дистанционното и ги сменете с нови, ако са изтощени. Уверете се, че няма препятствия между дистанционното и телевизора. Ако телевизорът е в режим SYNC, натиснете бутона SYNC MENU и изберете опция за управление на телевизора.

Как да извърша първоначална конфигурация на телевизора?

След първото включване ще се появи меню за избор на език. Следвайте инструкциите на екрана. Можете да изберете режим на търсене на канали (бързо или пълно). За кабелна телевизия изберете опция Кабелна и Бързо търсене. Свържете се с вашия кабелен доставчик за подходящите настройки на честота и идентификатор на мрежата.

Как да използвам вградената инструкция i-Manual?

Натиснете бутона HOME на дистанционното, след което изберете иконата i-Manual. Навигирайте с помощта на бутоните със стрелки. Можете да намерите информация за функциите, отстраняване на проблеми и настройки.

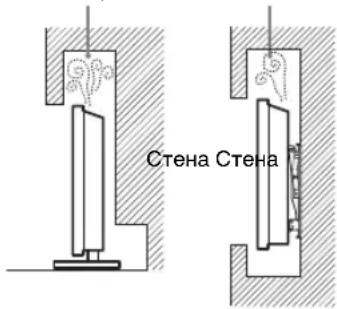

Какви са изискванията за вентилация?

Оставете поне 10 см свободно пространство около телевизора. Не закривайте вентилационните отвори. Не инсталирайте телевизора в затворен шкаф без подходяща циркулация на въздуха. Използвайте оригиналния стенен монтаж на Sony, за да осигурите правилна вентилация.

Какво означава мигането на червения индикатор за готовност?

Мигането показва активиране на функцията за самодиагностика. Пребройте броя на миганията между двусекундните паузи. Изключете телевизора, изключете го от захранването и се свържете със сервиза на Sony, като предоставите броя на миганията.

Как да обезопася телевизора от преобръщане?

Използвайте предоставената връв и винтове (не са включени в комплекта): завийте дървен винт в стойката и винт в монтажния отвор отзад на телевизора. Свържете ги с връвта. Това ще предотврати преобръщането на телевизора.

Как да почистя екрана и корпуса на телевизора?

Преди почистване изключете захранващия кабел. Използвайте мека, суха кърпа за отстраняване на прах. Ако е необходимо, леко навлажнете кърпата с разреден мек детергент. Не пръскайте директно с вода или детергент. Избягвайте абразивни средства, алкохол, бензин или разтворители.

Какъв е ПИН кодът за защита от деца, ако съм го забравил?

Въведете код 9999. Този код винаги се приема като главен за функцията Защита от деца.

Поддържа ли телевизорът технологията DivX?

Да, телевизорът е сертифициран DivX Certified. Можете да възпроизвеждате филми във формат DivX. За да използвате DivX VOD, трябва да регистрирате устройството, като генерирате код за регистрация в менюто за инсталиране и го въведете на уебсайта vod.divx.com.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ KDL-32EX703 SONY

Благодарим ви за покупката на този продукт на Sony. Преди да започнете работа с телевизора, прочетете ръководството изцяло и го запазете за бъдещи справки.

Производителят на този продукт е Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan. Упълномощеният представител за EMC (електромагнитна съвместимост) и техническа безопасност на продукта е Son Deutschland GmbH, Hedelfinge Strasse 61, 70327 Stuttgart, Germany. За въпроси, свързан със сервиса и гаранцията, мол обърнете се към адресите в съответните сервисни или гаранционни документи.

- Всяка функция, свързана с цифровата телевизия (DVB) работи само в държавите и областите, в които се предлагат DVB-T (MPEG-2 и H.264/MPEG-4 AVC) цифрови наземни сигнали, или там, където има достъп до съвместима с DVB-C (MPEG-2 и H.264/MPEG-4 AVC) кабелна услуга. Проверете при вашия местен доставчик дали там, където живеете, можете да приемате DVB-T сигнал или попитайте вашия доставчик на кабелна телевизия дали тяхната DVB-C кабелна услуга е подходяща за съвместна работа с този телевизор.

•Възможно с вашият кабслен доставчик да ви поиска такса за своите услуги или да поиска да се наложи да се съгласите с правилата и условията, който той налага.

•Въпреки че този телевизор отговаря на DVB-T и DVB-C спецификациите, съвместимостта му с бъдещи DVB-T цифрови наземни и DVB-C цифрови кабелни излъчвания не е гарантирана.

•Възможно с определени цифрови функции на телевизора да не работят в някои държави/региони и DVB-C кабелната услуга може да не работи правилно с някои доставчици.

За списък на съвместимите доставчици на кабелна телевизия, вижте интернет страницата за поддръжка:

- Инструкции за “Инсталиране на стенната конзола” са включени в ръководството на този телевизор.

-Илюстрациите, използвани в товаръководство, се отнасят за серия KDL-40EX700, освен ако не с посочено друго.

-Знакът "х" в името на модела съответства на число, отнасящо се до дизайна и цвета на телевизора.

Информация за търговски марки

DV3 е регистрирана търговска марка на DVB Project.

HDMI и логото HDMI, както и High-Definition Multimedia Interface са търговски марки или запазени търговски марки на HDMI Licensing LLC в САЩ и други държави.

DLNA® логото на DLNA и DLNA CERTIFIED® са търговски марки, марки за услуги или сертифицирани марки на Digital Living Network Alliance.

DivX® e технология за компресиране на видео файлове, разработена от DivX, Inc.

DivX, DivX Certified, и свързаните логота са търговски марки на DivX, Inc. и се използват с лиценз.

OTHOCHO DIVX VIDEO: DivX® с цифров видео формат, създаден от DivX, Inc. Това е официално DivX сертифицирано устройство, което възпроизвежда DivX видео. Посетете www.divx.com за повече информация и софтуерни инструменти за конвертиране на вашите файлове в DivX видео.

OTHOCHO DIVX VIDEO-ON-DEMAND: Това DivX Certified® устройство трябва да бъде регистрирано, за да може да възпроизвежда DivX Vidco-on-

Demand (VOD) съдържание. За да генерирате регистрационен код, намерете точка DivX VOD в менюто за настройка на устройството.

Отидете на vod.divx.com с този код, за да завършите процеса на регистрация и да научите повече относно DivX VOD.

Произведен по лиценз на Dolby Laboratories. Dolby и символът с двойно D са запазени марки на Dolby Laboratories.

"BRAVIA" и катъртовска марка на Sony Corporation.

“ХМВ” и “xross media bar” са търговски марки на Sony Corporation и Sony Computer Entertainment Inc.

HIGH-DEFINITION MULTIMEDIA INTERFACE

DIGITAL PLUS

dlna® CERTIFIED

Съдържание

Проверка на аксесоари....3

Поставяне на батерии в устройството за дистанционно управление....4

Монтаж

Закачване на поставката за маса (с изключение на KDL-60EX70x)......4

Свързване на антена/цифров приемник/видеорекордер (напр. DVD рекордер)......4

Предпазване на телевизора от падане....5

Събиране на кабелите ....5

Извършване на първоначалната настройка ....6

Сваляне на поставката за маса на телевизора ....6

Гледане на телевизия

За да гледате програми ....7

За да използвате функциите на телевизора....7

За да използвате i-Manual ....8

Допълнителна информация

Отстраняване на неизправности....9

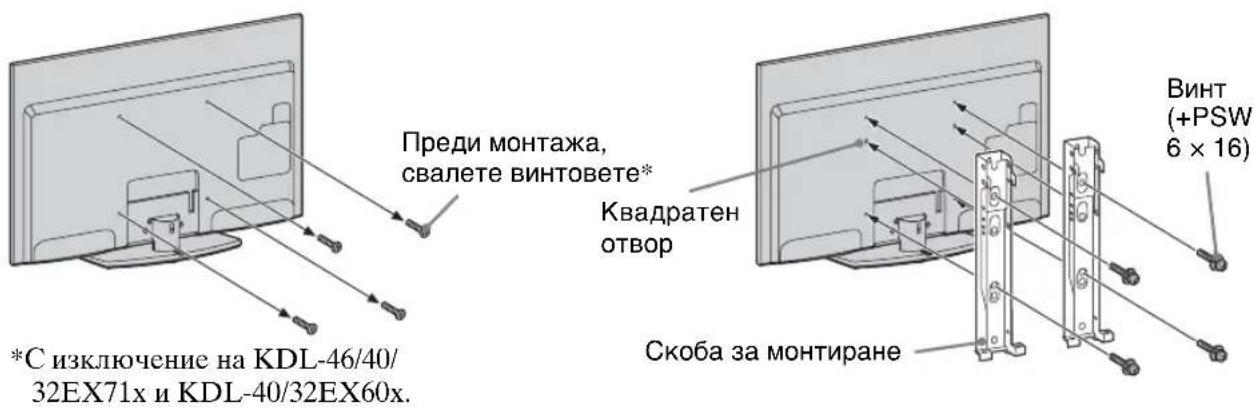

Инсталиране на аксесоарите (конзола за монтиране на стена) 13

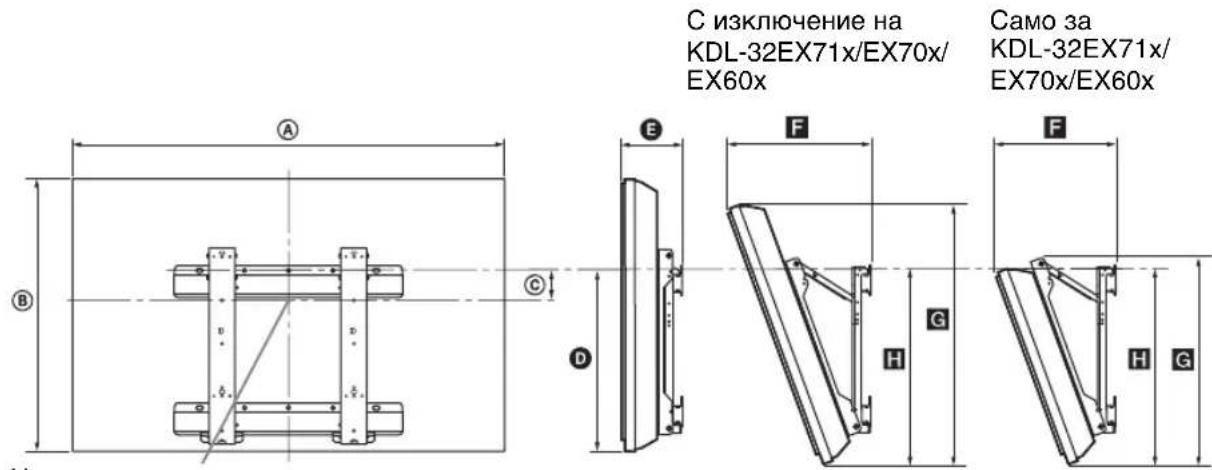

Таблица на размерите, имащи отношение към монтажа на телевизора....14

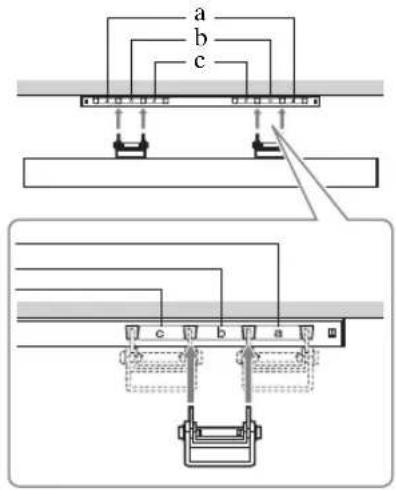

Чертеж/таблица за местата на винта и скобата ....15

Информация за безопасност 16

Предпазни мерки....17

• Инструкциите за експлоатация са вградени във вашия BRAVIA TV. За експлоатация, вижте “За да използвате i-Manual” (стр. 8).
• Преди да работите с телевизора, прочетете “Информация за безопасност” (стр. 16). Запазете товаръководство за бъдеща справка.

Проверка на аксесоари

Захранващ кабел (1)

Заден капак на поставката (1)* ^1

(само за KDL-40/32EX71x, KDL-40/32EX70x и KDL-40/32EX60x)

Поставка за маса (1)*2

Закрепващи винтове за поставката (M5 × 16) (4)

Монтажни винтове за поставката (M5 × 16) (4)

(само за KDL-40/32EX71x, KDL-40/32EX70x и KDL-40/32EX60x)

*1 За KDL-55/46EX71x и KDL-60/52/46EX70x, задният капак на стойката с закрепен фабрично към нея.

*2 KDL-40/32EX71x, KDL-40/32EX70x и KDL-40/32EX60x, монтирайте поставката за маса с приложените монтажни винтове. Вижте доставената с поставката за маса листовка за монтажа на същата.

Поставяне на батерии в устройството за дистанционно управление

①Отстранете защитното фолио.
②Натиснете и плъзнете капака нагоре.

Закачване на поставката за маса (с изключение на KDL-60EX70x)

1 Вижте брошурата на доставената поставка за маса за правилно окачване на някои модели телевизори.

2Поставете телевизора върху поставката за маса.

3 Фиксирайте с предоставените винтове телевизора към поставката за маса съгласно маркировката със стрелки ↑ които сочат към отворите за винтове.

- Ако използвате електрическа отвертка, задайте въртящия момент на приблизително 1,5 N·m {15 kgf·cm}.

43a KDL-40/32EX71x, KDL-40/32EX70x и KDL-40/32EX60x, след като бъдат затегнати всички винтове, закрепете приложения заден капак към поставката за маса.

Свързване на антена/ цифров приемник/ видеорекордер (напр. DVD рекордер)

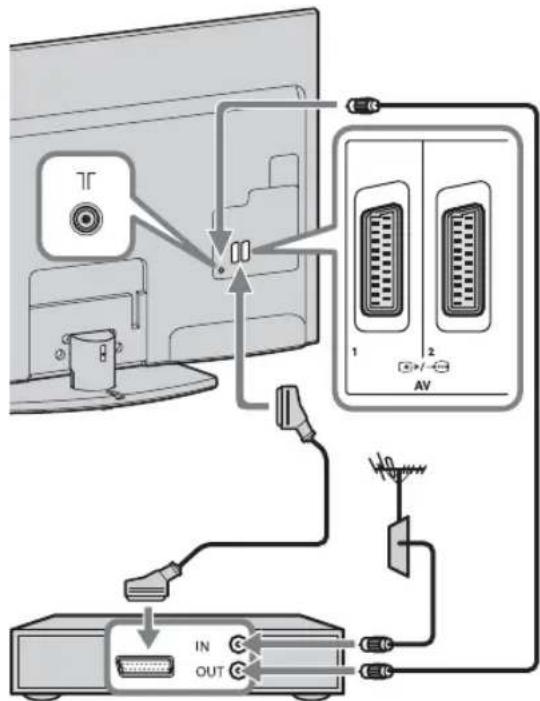

Свързване на цифров приемник/ видеорекордер (напр. DVD рекордер) със SCART

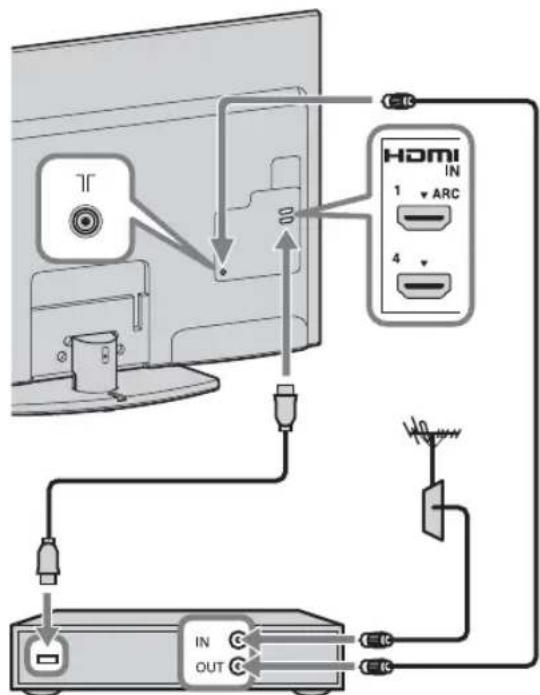

Свързване на цифров приемник/ видеорекордер (напр. DVD рекордер) с HDMI

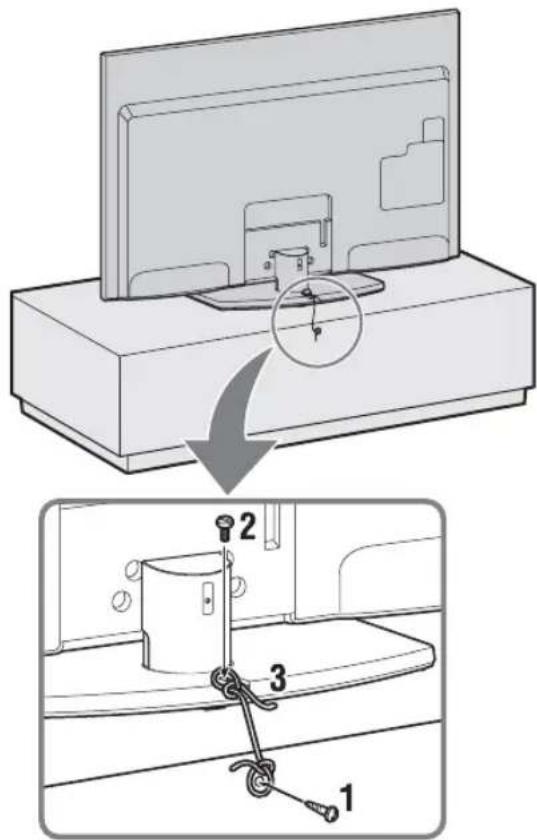

Предпазване на телевизора от падане

1 Поставете винт за дърво (4 mm диаметър, не е приложен в комплекта) в стойката на телевизора.
2 Поставете винт (M4 × 16, не е приложен в комплекта) в отвора за винт на телевизора.
3Затегнете винта за дърво и другия винт със здрава корда (не е приложена в комплекта).

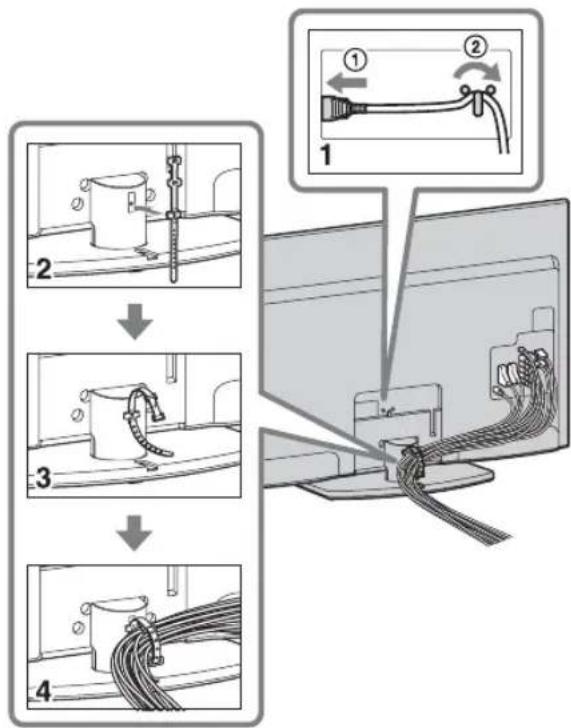

Събиране на кабелите

Извършване на първоначалната настройка

1 Свържете телевизора към електрическия контакт.

23a KDL-60/52/46/40EX70x и KDL-55/46/40/32EX71x, проверете дали настройката на ENERGY SAVING SWITCH е на (●).

3 Натиснете ⏻ на телевизора. Когато включите телевизора за първи път, на скрана автоматично се показва менюто за избор на език.

Следвайте инструкциите, изведени на екрана.

Автомат. цифрова настройка: Когато изберете “Кабел”, препоръчваме ви да изберете “Бързо сканиране” за бързо настройване на каналите. Задайте “Честота” и “ID на мрежата” съгласно информацията, предоставена ви от ваши доставчик на кабелна телевизия. Ако не намерите нито един канал, като използвате “Бързо сканиране”, опитайте “Пълно сканиране” (което обаче може да отнеме известно време).

•“Пълно сканиране” може да не е налично според вашия регион/държава.

За списък на съвместимите доставчици на кабелна телевизия, вижте Интернет страницата за поддръжка: http://support.sony-europe.com/TV/DVBC/

1 Натиснете ♣/♀, за да изберете канала, който желаете да преместите на нова позиция, и натиснете ⊕.
2 Натиснете ♠/♂, за да изберете новата позиция за вашия канал, след това натиснете ⏻
•Можете да настроите каналите и ръчно.

Сваляне на поставката за маса на телевизора

Свалете винтовете, сочени от маркировката със стрелки на телевизора.

•Не сваляйте поставката за маса, освен ако
стената.
- Когато носите стойката за маса, не я дръжте за задния и капак, за да предотвратите падането на стойката, което може да предизвика нараняване или повреди на имущество.

Гледане на телевизия

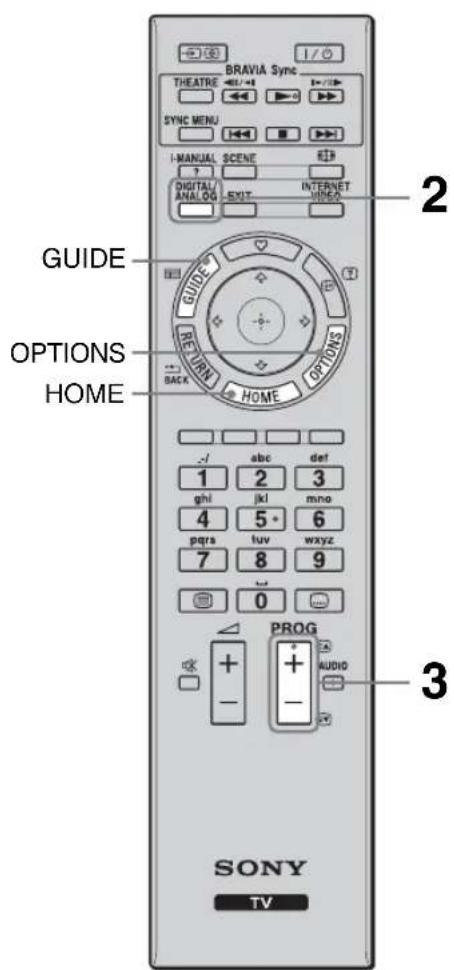

За да гледате програми

- Цифрата 5, ▶, PROG + и бутоните AUDIO на дистанционното имат осезаема точка. Използвайте осезаемата точка, като отправна, когато работите с телевизора.

1 Включете телевизора.

Използване на Цифров електронен програмен справочник

Натиснете GUIDE в цифров режим, за да се покаже програмния справочник.

За да използвате функциите на телевизора

Бутон НОМЕ

Натиснете, за да се покажат различни екрани за работа и настройка.

Бутон OPTIONS

Натиснете, за да се покажат удобни функции, базирани на текущия вход или съдържание.

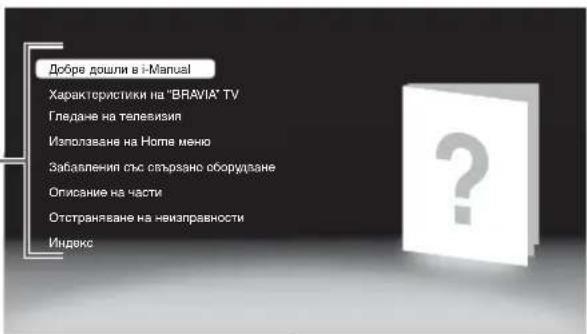

За да използвате i-Manual

Инструкциите за експлоатация са вградени във вашия BRAVIA TV и могат да се показват на екрана.

Можете да преглеждате ваши i-Manual винаги, когато трябва да намерите множеството полезни функции.

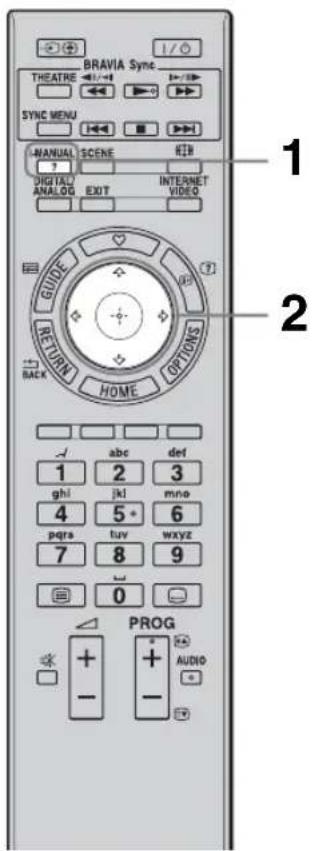

1 Натиснете i-MANUAL.

2 Натиснете ⇌/⇒/↑/↓/⊕, за да изберете обект.

Добре дошли в i-Manual

Характеристики на "BRAVIA" TV

■ Гледане на телевизия

Използване на Home меню

Персонализиране на настройките на телевизора и др.

Забавления със свързано оборудване

Обяснява начини на свързване на допълнително оборудване.

Описание на части

Отстраняване на неизправности

- Изображенията и илюстрациите могат да се различават от това, което е показано на екрана.

Отстраняване на неизправности

Проверете дали индикаторът ⏻ (готовност) мига в червено.

Когато индикаторът ⏻ (готовност) мига в червено

Функцията за самодиагностика е активирана.

1 Пребройте премигванията на индикатора ⏻ (готовност) между две последователни прекъсвания от две секунди между тях.
Например индикаторът може да примигне три пъти, да изгасне за две секунди, след което отново да примигне три пъти.

2 Натиснете ⏻ на телевизора, за да го изключите, извадете захранващия кабел и информирайте ваши доставчик или сервис на Sony за премигванията на индикатора (техния брой).

Когато индикаторът ⏻ (готовност) не мига

1 Направете справка с таблиците по-долу. (Вижте също в “Отстраняване на неизправности” в i-Manual.)

2 Ако проблемът продължава, телевизорът ви трябва да бъде прегледан от квалифициран сервизен техник.

Състояние Обяснение/решение

Картина
Няма картина (екранът с тъмен) и няма звук.	•Проверете свързването на антената/кабела.•Включете в контакта захранващия кабел на телевизора и натиснете ⏻ на телевизора.•Ако индикаторът ⏻ (готовност) свети в червено, натиснете TV I/➊.
На скрана се появяват малки черни и/или ярки точки.	•Екранът се състои от пиксели. Малките черни и/или ярки точки на екрана не означават неизправност.

Общи

Не може да се включи захранването на телевизора.(само за KDL-60/52/46/40EX70x и KDL-55/46/40/32EX71x)	• Проверете далиENERGY SAVING SWITCHe включен (●).
Телевизорът се изключва автоматично (преминава в режим на готовност).	•Проверете дали “Автоматично изключване” е активирано или потвърдете настройката “Времетраене” на “Автоматично включване”.•Проверете дали “Изключва, ако ТВ не се използва” е активиран.
Дистанционното управление не работи.	•Сменете батериите.•Вашият телевизор може да е в режимSYNC.НатиснетeSYNC MENU, изберете “ТВ контрол” и след това изберете “Home (меню)” или “Опции” за управление на телевизора.
Забравена е паролата за “Родителски контрол”.	•Въведете 9999 за ПИН кода. (ПИН кодът 9999 се приема винаги.)

Спецификации

Система
Система на панела	LCD (течнокристален дисплей) панел
Телевизиошна система	Аналогова: В зависимост от вапия избор на държава/регион: В/Г/Н, Д/К, Л, IЦифрова: DVB-T2 (KDL-60EX703/55EX713/52EX703/46EX713/46EX703/40EX713/40EX703/40EX603/32EX713/32EX703/32EX603 само)DVB-T/DVB-C
Система на цветовсте/видео система	Аналогова: PAL, PAL60 (само видео вход), SECAM, NTSC3.58, NTSC4.43 (само видео вход)Цифрова: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC MP/HP@L4
Покритие на каналите	Аналогова: VHF: E2-E12/UHF: E21-E69/CATV: S1-S20/HYPER: S21-S41D/K: R1-R12, R21-R69/L: F2-F10, B-Q, F21-F69/I: UHF B21-B69Цифрова: VHF/UHF
Мощност на звука	10 W + 10 W
Входно/изходни жакове
Антенен кабел	75 ома въпшен терминал за VHF/UHF
[IMAGE]	21-цінов Scart конектор (CENELEC стандарт) включително аудио/видео вход, RGB вход и TV аудио/видео изход.
[IMAGE]	Поддържани формати: 1080p, 1080i, 720p, 576p, 576i, 480p, 480i
[IMAGE]	Аудио вход (фоно жакове)
HDMI IN1, 2, 3, 4	Видео: 1080/24p, 1080p, 1080i, 720p, 576p, 576i, 480p, 480iАудио: Двуканална линейна PCM: 32, 44,1 и 48 kHz, 16, 20 и 24 бита, Dolby DigitalАналогов аудио вход (минижак) (HDMI IN4 само)Вход от компютър
[IMAGE]	Видео вход (фоно жак)
[IMAGE]	Аудио вход (фоно жакове)
[IMAGE]	Цифров оптичен жак (Двуканален линеен PCM, Dolby Digital)
[IMAGE]	Аудио изход (фоно жакове)
[IMAGE]	Вход от компютър (Mini D-sub 15-пипов)[IMAGE] PC аудио вход (минижак)
ψ	USB порт
Ω	Жак слушалки
[IMAGE]	CAM (Conditional Access Module) гнездо
[IMAGE] LAN	10BASE-T/100BASE-TX конектор (в зависимост от условията на работа на мрежата, скоростта на препос на данните може да се различава. 10BASE-T/100BASE-TX за този телевизор не се гарантира скорост и качество на комуникацията.)* За LAN връзки, използвайте кабел категория 7 10BASE-T/100BASE-TX (не влиза в доставката).

Име на модел KDL- 60EX70x 52EX70x 46EX70x 40EX70x 32EX70x
Захранване и други
Изисквания за захранване		220 V – 240 V AC, 50 Hz
Размер на екраца (измерен по диагонала)		60 инча/прибл. 152,5 cm	52 инча/ прибл. 132,2 cm	46 инча/ прибл. 116,8 cm	40 инча/ прибл. 101,6 cm	32 инча/ прибл. 80,1 cm
Резолюция на дисплея		1 920 точки (по хоризонтала) × 1 080 реда (по вертикала)
Консумация на снегрия	в “У дома”/ “Нормален” режим	144 W 103 W 90 W	79 W 67 W
	в “В магазин”/ “Ярък” режим	208 W 142 W 125	W 107 W 91 W
Консумация на снегрия в режим готовност*1		0,23 W (15 W, когато “Бърз старт” с зададен на “Вкл.”)			0,2 W (15 W, когато “Бърз старт” с зададен на “Вкл.”)
Средно годишно потребление на енергия*2		210 kWh 150 kWh	131 kWh 115 kWh	98 kWh
Име на модел KDL-		60EX70x	52EX70x	46EX70x	40EX70x	32EX70x
Габарити (прибл.) (w × h × d)
със стойка за маса		143,1 × 90,9 × 38,6 см	125,2 × 80,5 × 35,0 см	111,8 × 73,0 × 28,0 см	98,5 × 65,5 × 28,0 см	81,1 × 53,9 × 25,0 см
без стойка за маса		143,1 × 87,7 × 6,6 см	125,2 × 77,5 × 6,5 см	111,8 × 69,8 × 6,5 см	98,5 × 62,3 × 6,4 см	81,1 × 50,7 × 6,5 см
Тегло (прибл.)
със стойка за маса		38,1 кг 27,0 кг 21,3	кг 17,8 кг 12,7 кг
без стойка за маса		31,3 кг 22,7 кг 18,4	кг 14,9 кг 10,7 кг
Приложени аксесоари	Вижте “Проверка на аксесоари” (стр. 3).
Аксесоари по избор	Конзола за закрепване към стена: SU-WL500

Име на модел KDL- 55EX71x 46EX71x 40EX71x 32EX71x
Захранване и други
Изисквания за захранване		220 V – 240 V AC, 50 Hz
Размер на екраца (измерен по диагонала)		55 инча/прибл.138,8 cm	46 инча/прибл.116,8 cm	40 инча/прибл.101,6 cm
Резолюция на дисплея		1 920 точки (по хоризонтала) × 1 080 реда (по вертикала)
Консумация на снегрия	в “У дома”/“Нормален”режим	101 W 86 W 84 W 52 W
	в “В магазин”/“Ярък”режим	141 W 120 W 114 W 73 W
Консумация на снегрия в режим готовност*1		0,2 W (15 W, когато “Бърз старт” е зададен на “Вкл.”)	0,2 W (13 W, когато “Бърз старт” е зададен на “Вкл.”)
Средно годишно потребление на снегрия*2		147 kWh 126 kWh 123 kWh 76 kWh
Габарити (прибл.) (w × h × d)
със стойка за маса		127,8 × 79,7 × 35,0 см	108,5 × 68,8 × 26,0 см	95,2 × 61,3 × 25,0 см
без стойка за маса		127,8 × 76,5 × 7,3 см	108,5 × 65,6 × 7,5 см	95,2 × 58,1 × 7,4 см
Тегло (прибл.)
със стойка за маса		26,1 кг 18,6 кг 15,4 кг 10,8 кг
без стойка за маса		21,8 кг 16,3 кг 13,2 кг 8,8 кг
Приложени аксесоари		Вижте “Проверка на аксесоари” (стр. 3).
Аксесоари по избор		Конзола за закрепване към стела: SU-WL500

Име на модел KDL- 40EX60x 32EX60x
Захранване и други
Изисквания за захранване		220 V – 240 V AC, 50 Hz
Размер на скрана (измерен по диагонала)		40 иича/прибл. 101,6 cm	32 иича/прибл. 80,1 cm
Резолюция на дисплея		1 920 точки (по хоризонтала) × 1 080 реда (по вертикала)
Консумация на енергия	в “У дома”/“Нормален”режим	73 W	58 W
	в “В магазин”/“Ярък”режим	98 W	80 W
Консумация на енергия в режим готовност*1		0,2 W (15 W, когато “Бърз старт” е зададен на “Вкл.”)
Средно годишно потребление на енергия*2		107 kWh	85 kWh

Име на модел KDL- 40EX60x 32EX60x
Габарити (прибл.) (w × h × d)
със стойка за маса	95,2 × 61,3 × 25,0 см	76,4 × 50,7 × 25,0 см
без стойка за маса	95,2 × 58,1 × 7,4 см	76,4 × 47,5 × 7,3 см
Тегло (прибл.)
със стойка за маса	14,9 кг 11,1 кг
без стойка за маса	12,7 кг 9,1 кг
Приложени аксесоари	Вижте “Проверка на аксесоари” (стр. 3).
Аксесоари по избор	Конзола за закрепване към стена: SU-WL500

*1 Указаната консумация на енергия в режим на готовност се достига след като телевизорът приключи необходимите вътрешни процеси.
*2 4 часа на ден и 365 дни в годината

[NO TEXT]

•За да пестите енергия

–когато намалявате фоновата освстеност (яркостта на скрана), потребленисто на снегрия намалява.
– настройките “Еко” (т.е. “Енергоспестяване”, “Изключва, ако ТВ не се използва”) ви помагат да намалите потреблението на енергия и по този начин да пестите пари чрез намаляване на сметките за електричество.
– когато изключите телевизора чрез ENERGY SAVING SWITCH (само за някои модели), потреблението на енергия ще бъде почти нула.

Дизайнът и спецификациите подлежат на промяна без предупреждение.

Инсталиране на аксесоарите (конзола за монтиране на стена)

До потребителите:

За опазване на продукта и от съображения за безопасност Sony настоятелно препоръчва монтирането на вашия телевизор да бъде извършено от доставчици на Sony или лицензирани подизпълнители. Не опитвайте да го монтирате сами.

До доставчиците на Sony и подизпълнителите:

Подходете с подчертано внимание към безопасността по време на монтажа, периодичната поддръжка и огледа на този продукт.

Вашият телевизор може да бъде монтиран с използването на SU-WL500 конзолата на закрепване към стена (продава се отделно).

• За правилния монтаж се обърнете към ръководството за употреба на конзолата за закрепване към стена.
  •Вж. “Сваляне на поставката за маса на телевизора” (стр. 6).

[NO TEXT]

• Поставете телевизора на поставката за маса, докато закрепите скобата за монтиране.
• Не пропускайте да съхраните свалените винтове на сигурно място, като ги пазите от деца.
• Когато закрепвате отново поставката за маса, не пропускайте да закрепите свалените винтове към оригиналните отвори на гърба на телевизора.

За монтирането на този продукт се изисква достатъчен опит, особено при определяне на здравината на стената, която се изисква за издържане тежестта на телевизора. На всяка цена поверете закрепването на този продукт към стена на доставчици на Sony или лицензирани подизпълнители и по време на монтажа обърнете особено внимание на мерките за безопасност. Sony не носи отговорност за повреди или наранявания в резултат на нсправилна работа или монтиране.

Таблица на размерите, имащи отношение към монтажа на телевизора

Център на екрана

Уред: см

Име на модел KDL-	Размери на екрана		Размер на центъра на екрана	Дължина за всеки ъгъл на монтиране
				Ъгъл (0°)		Ъгъл (20°)
	A	B	C		D	E	F	G
60EX70x	143,1 87,7	3,1 48,3 11,5	37,5 82,4 50,1
55EX71x	127,8 76,5	4,1 43,1 11,3	35,2 71,9 45,2
52EX70x	125,2 77,5	8,2 48,3 11,4	33,9 72,8 50,1
46EX71x	108,5 65,6	9,5 43,1 12,1	32,3 61,6 45,4
46EX70x	111,8 69,8	12,1 48,3 11,4	31,3 65,6 50,1
40EX71x	95,2 58,1	13,3 43,1 12,1	29,7 54,6 45,4
40EX70x	98,5 62,3	15,8 48,3 11,4	28,7 58,5 50,1
40EX60x	95,2 58,1	13,3 43,1 12,0	29,7 54,6 45,4
32EX71x	76,4 47,5	18,5 43,1 12,1	26,0 47,3 45,4
32EX70x	81,1 50,7	19,7 45,9 11,5	25,7 49,7 47,8
32EX60x	76,4 47,5	18,5 43,1 12,0	26,0 47,3 45,4

Числата в горната таблица може леко да се различават в зависимост от начина на извършване на монтажа.

ВНИМАНИЕ

Стената, на която ще бъде монтиран телевизора, трябва да е способна да издържи тежест, поне четирикратно превишаваща тази на телевизора. Вижте “Спецификации” (стр. 10) относно теглото.

Чертеж/таблица за местата на винта и скобата

Име на модела Място на винта	Място на скобата
KDL-60EX70xKDL-55EX71x	e, j	a
KDL-52EX70xKDL-46EX71x/46EX70xKDL-40EX71x/40EX70x/40EX60x		b
KDL-32EX71x/32EX70x/32EX60x f, j c

Място на винта

При монтиране на скобата за закрепване към телевизора.

При монтиране на телевизора към скобата на основата.

Информация за безопасност

Инсталирайте и използвайте телевизора в съответствие с инструкциите, описани по-долу, за да избегнете риск от пожар, токов удар или повреда и/или наранявания.

Инсталация

•Телевизорът трябва да бъде инсталиран близо до лесно достъпен контакт.
- Поставете телевизора на стабилна, равна повърхност.
•Монтирането на устройството към стената трябва да се извърши само от квалифициран персонал.
- За по-голяма безопасност ви препоръчваме да използвате оригиналните аксесоари на Sony, включително:

- Конзола за закрепване към стена SU-WL500

- На всяка цена използвайте винтовете, които се доставят с конзолата за монтиране към стена, когато прикрепяте монтажните куки към телевизора.

Предоставените винтове са проектирани така, че да бъдат 8 мм-12 мм дълги, ако бъдат измерени от повърхността на монтажната кука.

Диаметърът и дължината на винтовете се различават в зависимост от модела на конзолата за закрепване към стена.

Използването на винтове, различни от тези в комплекта на конзолата, може да доведе до вътрешни повреди на телевизора или да стене причина за падането му и т.н.

8 MM - 12 MM

Винт (доставян с конзолата за закрепване към стена) Монтажна кука

Прикрепяне на монтажната кука към пърба на телевизора

Пренасяне

•Преди да местите телевизора, изключете всички кабели от него.

•Пренасянето на голям телевизор изисква двама или повече души.
•Когато пренасяте телевизора на ръка, дръжте го както е

показано на илюстрацията отдясно. Не натискайте LCD панела и рамката около екрана.

•Когато повдигате или местите телевизора, стабилно придържайте устройството от долната страна.
- При пренасяне не излагайте телевизора на сътресения или прекалени вибрации.
-Когато пренасяте телевизора при ремонт или при смяна на жилището, пакстирайте го, като използвате оригиналната опаковка и материали за пакстиране.

Вентилация

• Никога не покривайте вентилационните отвори и не вкарвайте предмети в корпуса.
• Оставете свободно място около телевизора както е показано подолу.
  •Препоръчително е да използвате оригиналната конзола за монтиране към стена на Sony, за да осигурите достатъчна циркулация на въздуха.

Инсталация на стена

Оставете най-малко толкова място около устройството.

Инсталиране с помощта на стойката

Оставете най-малко толкова място около устройството.

•За да постигнете правилна вентиляция и да предотвратите събирането на прах или мръсотия:

– Не слагайте телевизора легнал, не го монтирайте обърнат с горния край надолу, наопаки или странично.
– Не слагайте телевизора върху рафтове, килим, легло или в дрешник.
– Не покривайте телевизора с парчета плат, като пердета или с други предмети, като вестници и др.
– Не инсталирайте телевизора, както е показано по-долу. Циркулацията на въздух е блокирана.

Захранващ кабел

За да предотвратите риск от пожар, токов удар, повреда и/или нараяване, работете със захранващия кабел както следва:

– Използвайте само оригинален захранващ кабел на Sony. Не използвайте други марки.
– Вкарайте щепсела плътно и докрай в контакта.
– Включвайте телевизора само към променливотоково захранване от 220-240 V.
– Когато прокарвате кабели, за ваша безопасност се уверете, че сте изключили захранващия кабел; внимавайте да не се спънетс в кабелите.
– Изключете захранващия кабел от мрежата от 220 V, преди да работите или местите телевизора.
– Пазете захранващия кабел далеч от източници на топлина.
– Изключете захранващия кабел и го почиствайте редовно. Ако захранващият кабел е замърсен или прашен и по него се образува влага, изолацията му може да се наруши и това може да доведе до пожар.

Забележки

• Не използвайте приложения захранващ кабел с друго оборудване.
  • Не дупчете, не огъвайте и не усуквайте прекомерно захранващия кабел. Жилото на проводниците може да се оголи или прекъсене.
• Не преправяйте захранващия кабел.
• Не поставяйте тежки предмети върху захранващия кабел.

• Не дърпайте самия захранващ кабел, когато го изключвате от контакта.

• Не свързвайте твърде много устройства към един и същи контакт.

• Не използвайте контакт, който не захваща стабилно щепсела.

Забранена употреба

Не инсталирайте/използвайте телевизора на следните места или в ситуацииите, описани по-долу. В противен случай телевизорът може да се повреди и да причини пожар, токов удар, повреда и/или нараняване.

Местонахождение:

На открито (пряка слъичева светлина), на морския бряг, на кораб или друг плавателен съд, във вътрешността на превозно средство, в медицински заведения, на нестабилни повърхности, близо до вода, изложен на дъжд, влага или пушек.

Околна среда:

Места, които са горещи, влажни или прекалено прапнни; Там, където може да влязат насекоми; Където може да бъде изложен на механични вибрации, в близост до запалими предмети (свещи и др.). Телевизорът трябва да бъде предпазен от поливане с течности; не поставяйте в близост до устройството предмети, пълни с течности, като например вази.

Ситуации:

Не използвайте устройството, ако сте с мокри ръце, когато капакът на устройството е свален или с аксесоари, които не са препоръчани от производителя. По време на гръмотевични бури изключвайте телевизора от мрежата от 220 V, също изваждайте антенния кабел.

Счупени парчета:

• Не хвърляйте нищо към телевизора. Стъклото на екрана може да се счупи и да експлодира при удара и да причини сериозни наранявания.
- Ако повърхността на дисплея се пропука, не я докосвайте, докато не изключите захранващия кабел. В противен случай може да получите токов удар.

Когато не използвате устройството

•Поради причини, свързани с безопасността и околната среда, ви препоръчваме да изключвате телевизора от мрежата, когато не планирате да го използвате няколко дни.
•Телевизорът не е изключен от мрежата, когато е изключен от колчето. За да изключите напълно устройството, изключете кабела на захранването от електрическата мрежа.
•Някои телевизори притежават функции, които изискват оставянето на устройството в режим на готовност.

Относно децата

• Не позволявайте на деца да се качват върху телевизора.
• Пазете малките аксесоари далеч от деца, за да не бъдат погълнати от тях по грешка.

Ако възникнат следните проблеми...

Незабавно изключете телевизора и извадете захранващия кабел в случай, че в'язникне някои от следните проблеми.

Консултирайте се с вашия доставчик или с оторизиран сервис на Sony дали е наложително телевизорът да бъде проверен от квалифициран сервис.

Kogato:

– Захранващият кабел е повреден.
– Гнездото на контакта не захваща стабилно щепесла.
– Телевизорът е повреден, понеже е изпуснат, ударен или нещо е хвърлено по него.
– Течни или твърди предмети са попаднали в отворите на корпуса.

Предупреждение

За да предотвратите избухване на пожар, винаги дръжте свещи или други източници на огън далеч от този продукт.

Предпазни мерки

Гледане на телевизора

•Гледайте телевизия в средно осветена стая, тъй като гледането на телевизия в слабо осветена стая натоварва допълнително очите ви.
•Когато използвате слушалки, настройте силата на звука, за да предотвратите увреждане на слуха.

LCD ekran

•Въпреки че LCD скранът е изработен по високо-прецизна технология и повече от 99,99% от пикселите му са ефективни, върху LCD екрана може трайно да се появят черни или светли точки (червени, сини или зелени). Това е структурна особеност на LCD панела и не представлява неизправност.
- Не натискайте и не драскайте предния филтър и не поставяйте предмети върху устройството. Изображението може да е неравномерно или LCD панелът може да се повреди.
- Ако използвате устройството на студено място, картината може да се замъгли или да стане по-тъмна. Това не е неизправност. Този фсномен изчезва, когато температурата се повиши.

• Когато на екрана продължително време са изведени неподвижни изображения, възможно е да се появят остатъчни образи. Те могат да изчезнат след няколко секунди.
• Екранът и корпусът се затоплят, когато използвате устройството. Това не е неизправност.
  •LCD екранът съдържа малко количество течни кристали. Флуоресцентната тръба, използвана в този телевизор, също съдържа живак. Следвайте местните правила и закони за изхвърляне при подобни отпадъци.

Поддръжка и почистване на повърхността на екрана/корпуса на телевизора

Уверете се, че сте изключили свързания към телевизора захранващ кабел, преди да започнете почистване.

За да предотвратите повреда на покритието на екрана, следвайте инструкциите, изброени по-долу.

•За да премахнете праха от повърхността на екрана/корпуса, почиствайте с меко сухо парче плат. Ако полепналият прах не може да се почисти, почиствайте скрана с меко парче плат, леко навлажнено със слаб почистващ разтвор.

•Не пръскайте вода или почистващ препарат директно върху телевизора. Може да протече до долната част на екрана или външните части и да предизвика неизправност.

- Не използвайте грапави парчета плат, почистващи препарати на алкална/киселинна основа, почистващи прахове или разтвори, като например алкохол, бензол, разредител или инсектицид. Използването на такива вещества или продължителният контакт с гума или винил може да повреди повърхността на екрана или повърхността на корпуса на устройството.

• Препоръчва се периодично почистване с прахосмукачка на отворите за проветряване с цел осигуряване на правилна вентиляция.

- Когато регулирате ъгъла на телевизора, местете бавно устройството, за да предотвратите изместване на телевизора или падане от масата или стойката.

Допълнително оборудване

•Не дръжте близо до телевизора допълнителните компоненти или каквото и да е было оборудване, излъчващо електромагнитни вълни. В противен случай с възможно картината и/или звукът да бъдат със смущения.
•Това оборудване е тествано и съответства на изискванията на Директива ЕМС, като използва свързващ сигнален кабел по-къс от 3 метра.

Батерии

• Съблюдавайте правилната полярност при поставяне на батериите.
- Не използвайте съвместно батерии от различен тип, както и стари и нови батерии.
- Изхвърляйте изразходваните батерии по щадящ околната среда начин. В някои населени места е възможно изхвърлянето на батериите да е регулирано нормативно. Консултирайте се с местните власти.
•Работете внимателно с дистанционното управление. Не го изпускайте, не стъпвайте върху него и не изливайте никакви течности върху него.
- Не поставяйте дистанционното управление в близост до източници на топлина, на пряка слънчева светлина или в стая с повишена влажност.

Изхвърляне на телевизора

Изхвърляне на стари електрически и електронни уреди (Приложимо за

страните от Европейския съюз и други европейски страни, използващи система за разделно събиране на отпадъци)

Този символ на устройството или на неговата опаковка показва, че този продукт не трябва да се третира като битов отпадък. Вместо това, той трябва да бъде предаден в съответните пунктове за рециклиране на електрически и електронни уреди. Като изхвърлите този продукт на правилното място, вие предотвратявате потенциални негативни последици за околната среда и човешкото здраве, които в противен случай могат да се получат в резултат на неправилното обработване на този продукт като отпадък. Рециклирането на материалите ще помогне за опазването на природните ресурси. За по-подробна информация относно рециклирането на този продукт, свържете се с местния градска управа, службата за изхвърляне на битови отпадъци или с магазина, от който сте закупили продукта.

Pb

Изхвърляне на изтощени батерии (приложимо в Европейския Съюз и други

европейски държави със системи за разделно събиране на отпадъците)

Този символ върху батерията или върху опаковката показва, че с батерията, доставена с този продукт, не трябва да се отнасяте като с битов отпадък. При някои батерии този символ може да се използва в комбинация с означение на химически елемент. Означението на химическая елемент живак (Hg) или олово (Pb) се добавя ако батерията съдържа повече от 0,0005% живак или 0,004% олово. Осигурявайки правилното изхвърляне на тези батерии вие ще помогнете за предотвратяване на потенциално негативните последствия за околната среда и човспкото здраве, които биха възникнали при неподходящо изхвърляне. Рециклирането на материалите ще спомогне да се съхранят природните ресурси. При апарати, които от гледна точка на безопасност, начин на действие или зацазване на данни изискват батерията да бъде постоянно свързана (вградена), тя трябва да бъде заменяна само от квалифициран сервизен персонал. Ако трябва да изхвърлите апарат, в който има такава батерия, за да сте сигурни, че батерията ще бъде трестирана правилно, прсайте апарата в събирателен пункт за рециклиране на електрически и електронни уреди. За всички останали батерии моля прочетете в упътването как безопасно се изважда батерията от апарата. Предайте я в събирателния пункт за рециклиране на използвани батерии. За повече информация относно рециклирането на този продукт можете да се обърнете към общината, фирмата за събиране на битови отпадъци или магазина, откъдето сте закупили продукта.

EUROPEAN UNION ECO LABEL

Sony дава минимум 2 години гаранция за този LCD телевизор и поддържа наличност за подмяна на електронните части 7 години.

For nyttig information om Sony-produkter

For mere information om Sony-produkter

За полезна информация относно продуктите на Sony

http://www.sony-europe.com/myproduct/
