Typ produktu	Digitálny farebný LCD televízor
Názov modelu	KDL-32EX703
Značka	Sony
Uhlopriečka obrazovky	32 palcov (pribl. 80,1 cm)
Rozlíšenie obrazovky	1920 x 1080 (Full HD)
Analógový systém	B/G/H, D/K, L, I
Digitálny systém	DVB-T2, DVB-T, DVB-C (MPEG-2 a H.264/MPEG-4 AVC)
Výkon reproduktorov	10 W + 10 W
Príkon (režim Štandard)	67 W
Príkon (režim Živý)	91 W
Príkon v pohotovostnom režime	0,23 W (15 W pri zapnutom Rýchlom štarte)
Ročná spotreba energie (priemerná)	98 kWh
Napájanie	220–240 V AC, 50 Hz
Rozmery s podstavcom (š. x v. x h.)	81,1 x 53,9 x 25,0 cm
Rozmery bez podstavca (š. x v. x h.)	81,1 x 50,7 x 6,5 cm
Hmotnosť s podstavcom	12,7 kg
Hmotnosť bez podstavca	10,7 kg
Vstupné/výstupné konektory	4x HDMI, 1x SCART, 1x Component IN, 1x AV, 1x USB, 1x LAN, 1x optický audio výstup, 1x slúchadlový, 1x PC IN
Doplnkové funkcie	i-Manual, EPG, Energy Saving Switch, režim SYNC, detská poistka
Príslušenstvo v balení	Napájací kábel, diaľkové ovládanie, batérie AAA (2), držiak na káble, skrutky na podstavec

Často kladené otázky - KDL-32EX703 SONY

Ako zapnúť televízor Sony KDL-32EX703?

Stlačte tlačidlo ⏻ na televízore alebo na diaľkovom ovládaní. Uistite sa, že je napájací kábel zapojený do zásuvky a ak model má prepínač ENERGY SAVING SWITCH, musí byť v zapnutej polohe (●).

Čo robiť, keď diaľkové ovládanie nefunguje?

Skontrolujte batérie v diaľkovom ovládaní a vymeňte ich za nové, ak sú vybité. Uistite sa, že medzi diaľkovým ovládaním a televízorom nie sú prekážky. Ak je televízor v režime SYNC, stlačte tlačidlo SYNC MENU a vyberte možnosť ovládania televízora.

Ako vykonať prvotnú konfiguráciu televízora?

Po prvom zapnutí sa zobrazí ponuka jazyka. Postupujte podľa pokynov na obrazovke. Môžete si vybrať režim vyhľadávania kanálov (rýchle alebo úplné). V prípade káblovej televízie vyberte možnosť Káblová a Rýchle vyhľadávanie. Kontaktujte svojho káblového poskytovateľa pre správne nastavenia frekvencie a identifikátora siete.

Ako používať vstavanú príručku i-Manual?

Stlačte tlačidlo HOME na diaľkovom ovládaní a potom vyberte ikonu i-Manual. Navigujte pomocou tlačidiel so šípkami. Môžete nájsť informácie o funkciách, riešení problémov a nastaveniach.

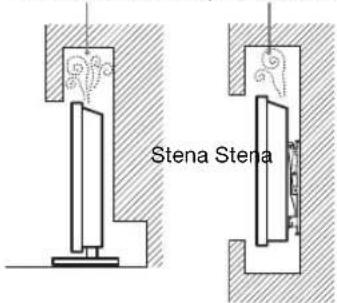

Aké sú požiadavky na vetranie?

Nechajte aspoň 10 cm voľného priestoru okolo televízora. Nezakrývajte vetracie otvory. Neinštalujte televízor do uzavretej skrinky bez správnej cirkulácie vzduchu. Používajte originálny nástenný držiak Sony, aby ste zaistili správne vetranie.

Čo znamená blikanie červenej kontrolky pohotovostného režimu?

Blikanie indikuje spustenie funkcie autodiagnostiky. Spočítajte počet bliknutí medzi dvojsekundovými prestávkami. Vypnite televízor, odpojte ho od napájania a kontaktujte servis Sony, pričom uveďte počet bliknutí.

Ako zabezpečiť televízor pred prevrátením?

Použite dodaný lanko a skrutky (nie sú súčasťou balenia): zaskrutkujte skrutku do dreva do stojana a skrutku do montážneho otvoru na zadnej strane televízora. Spojte ich lankom. Zabráni to prevráteniu televízora.

Ako čistiť obrazovku a kryt televízora?

Pred čistením odpojte napájací kábel. Použite mäkkú, suchú handričku na odstránenie prachu. V prípade potreby handričku mierne navlhčite zriedeným jemným čistiacim prostriedkom. Nestriekajte priamo vodou ani čistiacim prostriedkom. Vyhnite sa abrazívnym prostriedkom, alkoholu, benzínu alebo rozpúšťadlám.

Aký je PIN kód pre detskú poistku, ak som ho zabudol?

Zadajte kód 9999. Tento kód je vždy akceptovaný ako nadradený pre funkciu Detská poistka.

Podporuje televízor technológiu DivX?

Áno, televízor je certifikovaný DivX Certified. Môžete prehrávať filmy vo formáte DivX. Ak chcete používať DivX VOD, musíte zaregistrovať zariadenie vygenerovaním registračného kódu v inštalačnom menu a jeho zadaním na stránke vod.divx.com.

NÁVOD NA OBSLUHU KDL-32EX703 SONY

Đakujeme vám, že ste si vybrali tento výrobok značky Sony. Pred uvedením tohto televízneho prijímača do činnosti si pozorne prečítajte tento návod a odložte si ho pre prípad budúcej potreby.

Výrobcom tohoto výrobku je Sony Corporation, 1-7-1 Konan Minato-ku, Tokyo, 108-0075 Japonsko. Autorizovaným zástupcom pre EMC a bezpečnost výrobku je Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Nemecko. V akýchkofvek servisnych alebo záručných záležitostiach prosím kontaktujte adresy uvedené v separátnych servisnych alebo záručných dokumentoch.

Poznámky k funkcii Digital TV

• Všetky funkcie súvisiace s funkciou Digital TV (Mbydú pracovat' iba v krajinách alebo na územiach, kde sa vysielajú digitálne terestriálne signály DVB-T (MPEG-2 a H.264/MPEG-4 AVC) alebo kde máte prístup ku káblovej službe kompatibilnej s DVB-C (MPEG-2 a H.264/MPEG-4 AVC). U miestneho predajcu si overte, či vo vašom bydlisku môžete prijímat' signál DVB-T. Alternativne sa spýtajte svojho poskytovateľa káblových služieb, či je jeho káblová služba DVB-C vhodná na integrovanú súčinnost' s týmto televíznym prijímačom.
• Poskytovatel služieb káblovej televízie si môže takéto služby spoplatňovat' a požadovat', aby ste prijali jeho obchodné podmienky.
• Tento televízny prijímač zodpovedá špecifikáciám DVB-T a DVB-C, avšak nemôžcme zaručit' kompatibilitu s budúcim digitálnym terestriálnym vysielaním DVB-T a s digitálnym káblovým vysielaním DVB-C.
• Niektoré funkcie Digital TV môžu byt' v niektorých krajinách alebo oblastiach nedostupné a káblové vysielanie DVB-C nemusí správne fungovat' u všetkých poskytovateľov.

Čalšie informácie o kompatibilných prevádzkovatelých káblovej televízie nájdete na našej internetovej lokalite podpory:

• Tent návod na obsluhu televízora obsahuje aj pokyny na „Montáž konzoly na stenu“.
• Ilustrácie použité v tejto príručke znázorňujů sériu KDL-40EX700, pokiaľ nie je uvedené inak.
• Písmeno „x“, ktoré je zobrazené v názve modelu, zodpovedá jednej z číslic týkajúcich sa dizajnu, farby alebo systému televízneho vysielania.

Informácie o ochranných známkach

HDMI, logo HDMI a High-Definition Multimedia Interface sú ochranné známky alebo registrované ochranné známky spoločnosti HDMI Licensing LLC v USA a iných krajinách.

DLNA®, logo DLNA a DLNA CERTIFIED® sú ochranné známky, známky služieb, alebo certifikačné známky zdrużenia Digital Living Network Alliance.

DivX® je technológia kompresie videosúborov vyvinutá spoločnostou DivX, Inc.

DivX, DivX Certified a príslušné logá sú ochranné známky spoločnosti DivX, Inc. a používajú sa na základe licencie.

O VIDEU DIVX: DivX® je formát digitálneho video vyvinutý spoločnostou DivX, Inc. Toto zariadenie je oficiálne certifikované pre systém DivX a prehráva video vo formáte DivX. Viac informácií a softvérové nástroje na konverziu vašich súborov na video vo formáte DivX nájdete na www.divx.com.

INFORMÁCIE O SLUŽBE DIVX VIDEO-ON-DEMAND: Ak chcete na tomto zariadení, certifikovanom pre systém DivX (DivX Certified®), prehrávať obsah DivX Video-on- Demand (VOD) je potrebné zariadenie zaregistrovať. Ak chcete vygenerovať registračný kód, v ponuke nastavení zariadenia vyhľadajte časť DivX VOD. Tento kód zadajte na webovej stránke vod.divx.com, dokončite proces registrácie a prečítajte si viac informáciú o službe DivX VOD.

Vyrábané na základe licencie spoločnosti Dolby Laboratories. „Dolby“ a symbol dvojité D sú ochranné známky Dolby Laboratories.

„XMB“ a „xross media bar“ sú ochranné známky spoločností Sony Corporation a Sony Computer Entertainment Inc.

HIGH-DEFINITION MULTIMEDIA INTERFACE

DIGITAL PLUS

dlna

CERTIFIED

Obsah

Kontrola príslušenstva ....3

Ochrana televízneho prijímača proti prevrhnutiu....5

Zviazanie káblov ....5

Vykonanie úvodných nastavení 6

Odmontovanie stolového stojana od televízneho prijímača 6

Sledovanie televízie

Sledovanie programov....7

Používanie funkcií televízneho prijímača 7

Používanie príručky i-Manual....8

Đalšie informácie

Riešenie problémov....9

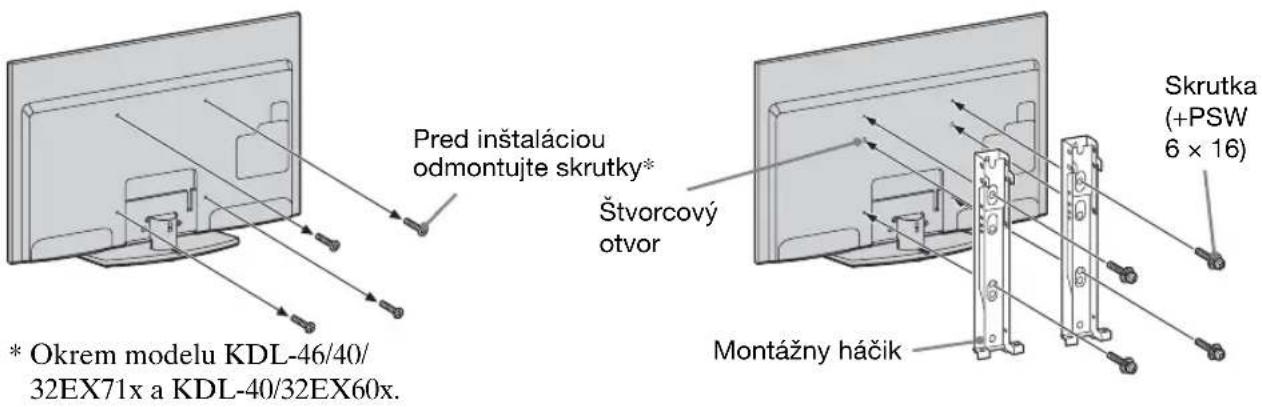

Inštalácia príslušenstva (montážna konzola na stenu)....12

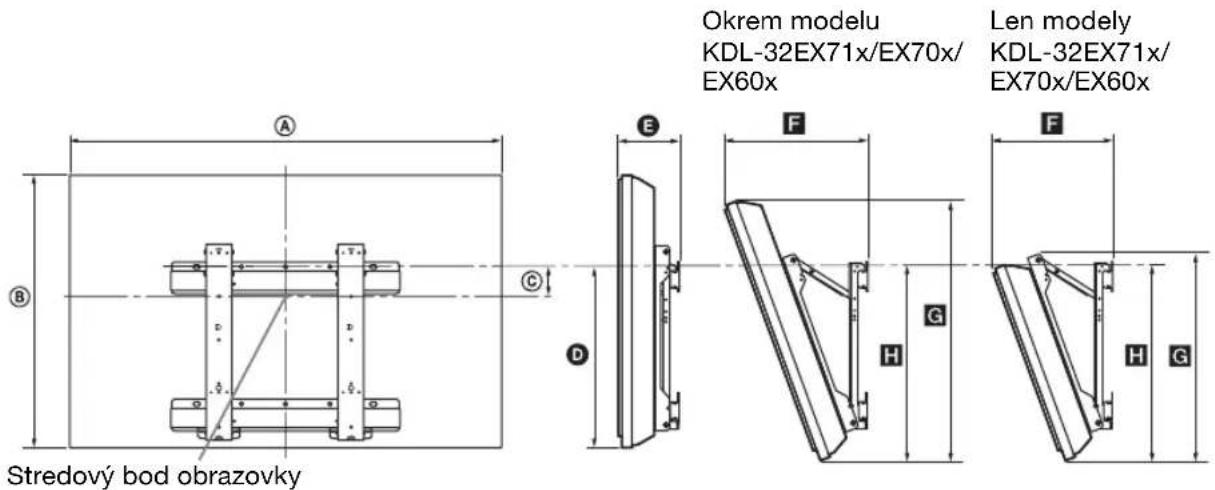

Tabul'ka inštalačných rozmerov TV....13

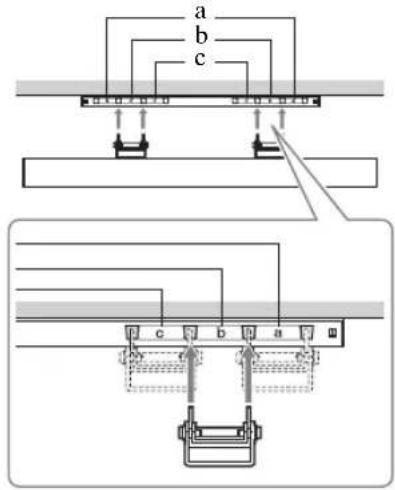

Schéma/tabul'ka umiestnenia skrutiek a háčikov ....14

Informácie o bezpečnosti ....15

Preventívne pokyny 16

• Vo vašom televíznom prijímači BRAVIA je zaznamenaný návod na používanie. Informácie o tejto funkcií nájdete v časti „Používanie príručky i-Manual“ (strana 8).
• Skôr, ako začnete televízny prijímač používať, prečítajte si kapitolu „Informácie o bezpečnosti“ (strana 15). Návod si uschovajte pre dálšie použitie.

Kontrola príslušenstva

Napájací kábel (1)

*¹ V prípade modelov KDL-55/46EX71x a KDL-60/52/46EX70x je zadný kryt stojana od výroby pripevnený k stojanu.

*² V prípade modelov KDL-40/32EX71x, KDL-40/32EX70x a KDL-40/32EX60x, zmontujte stolový stojan montážnymi skrutkami (dodávajú sa). Informácie o montáži stolového stojana nájdete v brožúre dodanej so stojanom.

1 Pokyny na správnu inštaláciu stolového stojana na niektoré modely televíznych prijímačov nájdete v inštalačnej brožúre dodanej so stojanom.

2Televízny prijímač umiestnite na stolový stojan.

3Pripevnite televízor k stolovému stojanu pomocou dodávaných skrutiek podľa šípok ♠ktoré označujú diery na skrutky.

4V prípade modelov KDL-40/32EX71x, KDL-40/32EX70x a KDL-40/32EX60x, ked sú všetky skrutky utiahnuté, pripojte zadný kryt stojana (dodáva sa) k stolovému stojanu.

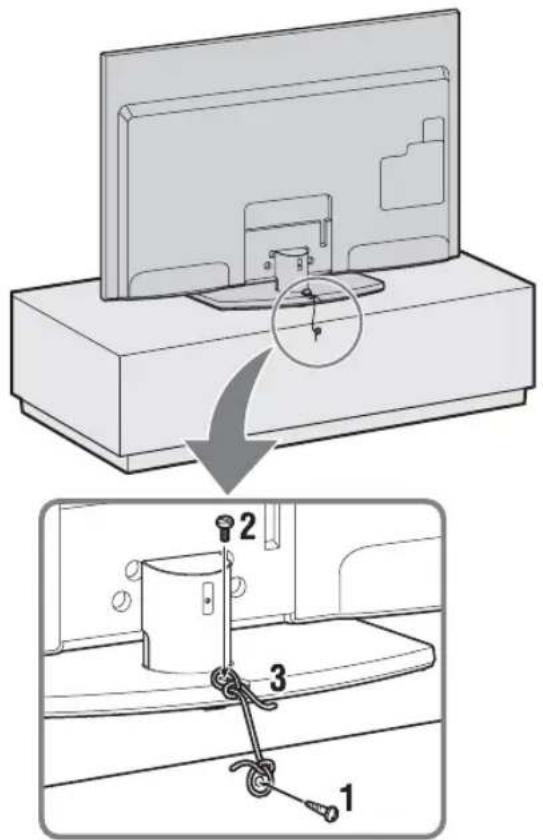

Ochrana televízneho prijímača proti prevrhnutiu

1 Zaskrutkujte do stojana na televízor skrutku do dreva (s priemerom 4 mm, nedodáva sa).
2Zaskrutkujte skrutku do kovu (M4 × 16, nedodáva sa) do otvoru pre skrutku na televíznom prijímači.
3 Skrutku do dreva a skrutku do kovu zviažte silným lankom (nedodáva sa).

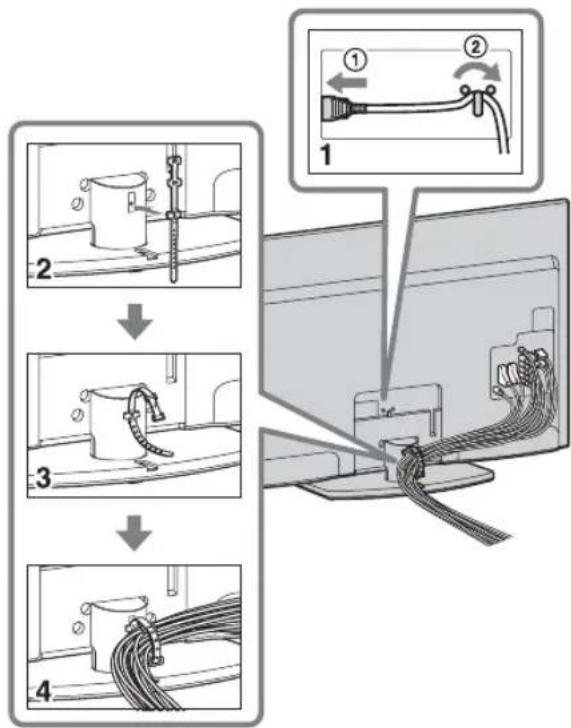

Zviazanie káblov

A
- Nezväzujte prívodný elektrický kábel s ostatnými káblami.

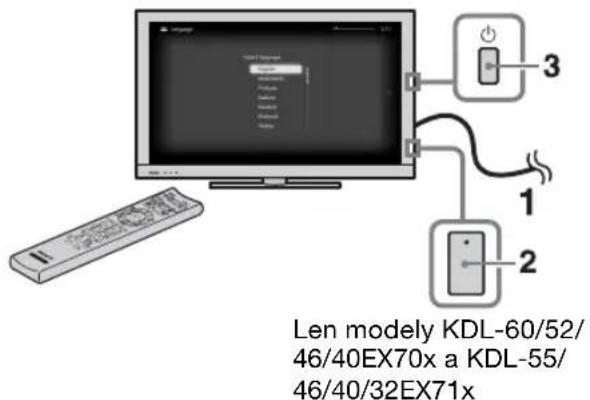

Vykonanie úvodných nastavení

1 Pripojte televízny prijímač do elektrickej zásuvky.
2 Pri modeloch KDL-60/52/46/40EX70x a KDL-55/46/40/32EX71x skontrolujte, či je spínač ENERGY SAVING SWITCH zapnutý (●).
3 Stlačte tlačidlo ⏻ na televíznom prijímači.

Pri prvom zapnutí televízneho prijímača sa na obrazovke objaví ponuka výberu jazyka.

4

Automatické ladenie: Ak vyberiete možnosť „Kábel“, odporúčame vybrat možnosť „Rýchle prehľadávanie“ pre rýchle naladenie programov. Nastavte hodnoty „Frekvencia“ a „ID siete“ podľa informácií, ktoré vám poskytol váš poskytovatel’ služieb káblovej televízie. Ak sa pomocou funkcie „Rýchle prehľadávanie“ nenájdu žiadne kanály, skúste možnosť „Plné prehľadávanie“ (vyhľadávanie pomocou tejto funkcie môže chvíľu trvať).

[NO TEXT]

- Funkcia „Plné prehľadávanie “ nemusí byť v závislosti od vašej krajiny/oblasti dostupná.

Zoznam kompatibilnych káblových operátorov nájdete na našej internetovej lokalite podpory: http://support.sony-europe.com/TV/DVBC/

Triedenie programov: Umožňuje zmenit poradie analógových kanálov uložených v televíznom prijímači.

1 Stlačením ♠/▽ si vyberte kanál, ktorý chcete presunúť do novej pamäte, a stlačte ⊕.
2 Stlačte ♠/▽ a vyberte novú pamät pre svoj kanál, potom stlačte ⊕
- Kanály môžete naladif aj ručne.

Odmontovanie stolového stojana od televízneho prijímača

Odskrutkujte skrutky označené šípkami na televíznom prijímači.

• Stolový stojan nedemontujte zo žiadneho iného dôvodu, než z dôvodu inštalácie zodpovedajúceho príslušenstva na televízny prijímač.
• Pri nosení nedržte stolový stojan za jeho zadný kryt, aby vám stojan nespadol, čo by mohlo spôsobit zranenie alebo poškodenie majetku.

Sledovanie televízie

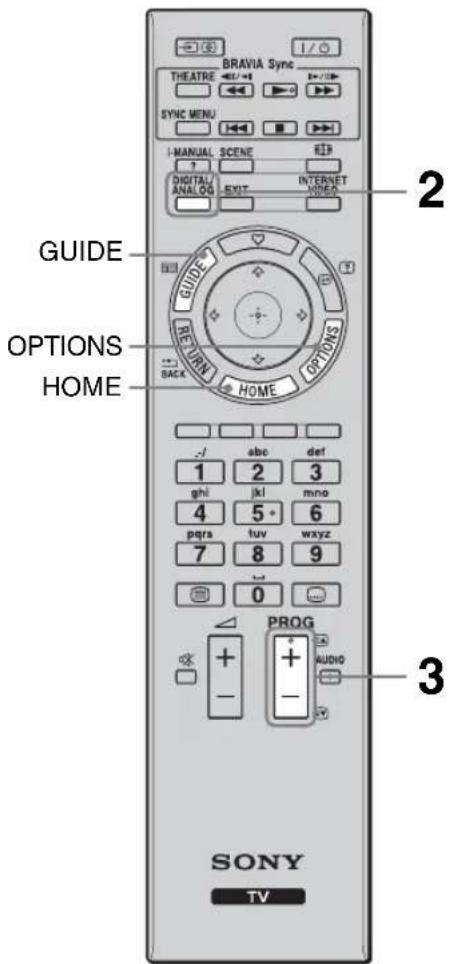

Sledovanie programov

- Tlačidlá 5, ▶, PROG + a AUDIO na dialkovom ovládači majú na povrchu dotykový bod. Tieto dotykové body používajte na orientáciu pri ovládaní televízneho prijímača.

1 Zapnite televízny prijímač.

3 Vyberte televízny kanál.

PROG

Používanie digitálneho elektronického programového sprievodcu

Používanie funkcií televízneho prijímača

Tlačidlo HOME

Stlačením možno zobrazit komfortné funkcie v závislosti od aktuálneho vstupu alebo obsahu.

Používanie príručky i-Manual

Vo vašom televíznom prijímači BRAVIA je zaznamenaný návod na používanie, ktorý možno zobrazit na obrazovke. Príručku i-Manual si môžete prezerat kedykol'vek, ked si potrebujete vyhľadať informácie o komfortných funkciách.

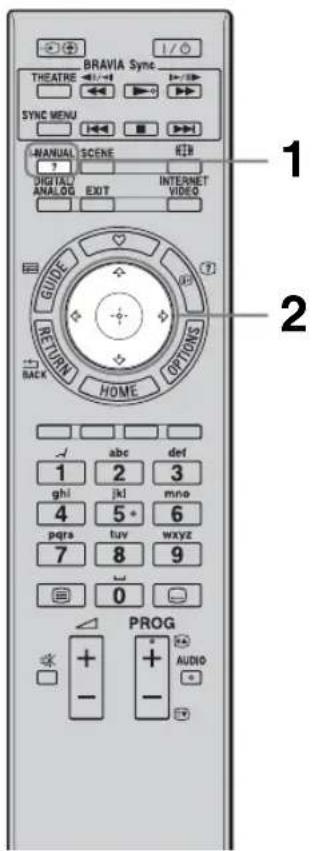

1 Stlačte tlačidlo i-MANUAL. i-MANUAL ?

2 Pomocou tlačidiel ⇌/↔/↔/↔/⊕ vyberte položku.

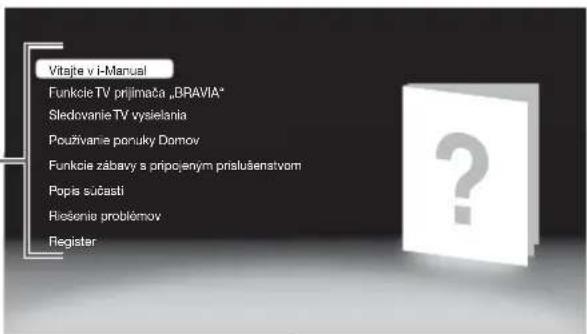

Vitajte v i-Manual

■Funkcie TV prijímača „BRAVIA“

Sledovanie TV vysielania

Predstavuje komfortné funkcie, ako napríklad Elektronický programový sprievodca, Oblúbené, a pod.

■Používanie ponuky Domov

Umožnuje prispôsobit nastavenia televízneho prijímača a pod.

■ Funkcie zábavy s pripojeným príslušenstvom

Poskytuje informácie o tom, ako pripojit voliteľné príslušenstvo.

■Popis súčastí

Riešenie problémov

Umožňuje vyhládať riešenie problému.

Register

[NO TEXT]

- Obrázky a ilustrácie sa môžu líšit od obsahu zobrazeného na obrazovke.

Riešenie problémov

Bola aktivovaná funkcia autodiagnostiky.

1 Zrátajte, koľkokrát blikne kontrolka ⏻ (pohotovostný režim) medzi dvoma dvojsekundovými prestávkami.
Kontrolka môže napríklad trikrát zablikať, potom na dve sekundy zhasnúť a potom znovu trikrát zablikať.

2 Vypnite televízny prijímač stlačením tlačidla ⏻, odpojte napájací kábel a oznámte predajcovi alebo servisnému stredisku spoločnosti Sony, ako bliká kontrolka (počet bliknutí).

1 Skontrolujte body uvedené dolu v tabulke. (Prečítajte si aj časť „Riešenie problémov“ v príručke i-Manual.)

2Ak problém pretrváva, odovzdajte svoj televízny prijímač do servisu.

Stav Vysvetlenie/riešenie

Obraz
Žiadny obraz (obrazovka je tmavá) a žiadny zvuk.	Skontrolujte, či je pripojená anténa/kábel.Pripojte televízny prijímač do elektrickej zásuvky a stlačte tlačidlo ⏻ na televíznom prijímači.Ak sa kontrolka ⏻ (pohotovostný režim) rozsvieti na červeno, stlačte tlačidlo TV I/ ⏻.
Na obrazovke sa objavujú tmavé a/alebo jasné body.	Obrazovka sa skladá z pixlov. Drobné čierne a/alebo jasné body (pixle) na obrazovke nie sú príznakom chybnej funkcie.

Všeobecné

Televízny prijímač sa nedá zapnúť.(len modely KDL-60/52/46/40EX70x a KDL-55/46/40/32EX71x)	Skontrolujte, či je zapnutý spínač ENERGY SAVING SWITCH (●).
Televízny prijímač sa automaticky vypína(televízny prijímač prechádza do pohotovostného režimu).	Skontrolujte, či je aktivovaná funkcia „Časovač vypnutia“, alebo potvrdte nastavenie „Trvanie“ funkcie „Časovač zapnutia“.Skontrolujte, či je aktivovaná funkcia „Pohotovostný režim TV“.
Dialkový ovládač nefunguje.	Vymeňte batérie.Televízor je možno v režime SYNC.Ak chcete ovládať televízor, stlačte tlačidloSYNC MENU, vyberte možnosť „Ovládanie TV“ a potom „Domov (ponuka)“ alebo „Možnosti“.
Zabudnuté heslo„Rodičovský zámok“.	Zadajte kód PIN 9999. (Kód PIN 9999 bude prijatý vždy.)

Technické parametre

Systém
Systém panela	Panel LCD (displej s tekutými kryštálmi)
Systém televízneho vysiclania	Analógový: V závislosti od výberu krajiny a regiónu: B/G/H, D/K, L, IDigitálny: DVB-T2 (iba KDL-60EX703/55EX713/52EX703/46EX713/46EX703/40EX713/40EX703/40EX603/32EX713/32EX703/32EX603)DVB-T/DVB-C
Farebný/Videosystém	Analógový: PAL, PAL60 (iba vstup video), SECAM, NTSC3.58, NTSC4.43 (iba vstup video)Digitálny: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC MP/HP@L4
Kanálový rozsah	Analógový: VHF: E2–E12/UHF: E21–E69/CATV: S1–S20/HYPER: S21–S41D/K: R1–R12, R21–R69/L: F2–F10, B–Q, F21–F69/I: UHF B21–B69Digitálny: VHF/UHF
Zvukový výstup	10 W + 10 W
Vstupné a výstupné konektory
Anténa/káblová telcvízia	75 Ohmov, externý konektor pre VHF/UHF
A V 1 ,	21-Kontaktový konektor Scart (norma CENELEC) vrátanc vstupu audio/video, vstupu RGB a výstupu TV audio/video.
COMPONENT IN	Podporované formáty: 1080p, 1080i, 720p, 576p, 576i, 480p, 480i
COMPONENT IN	Vstup Audio (kolíkové konektory)
HDMI IN1, 2, 3, 4	Video: 1080/24p, 1080p, 1080i, 720p, 576p, 576i, 480p, 480iAudio: dvojkanálový, lineárny PCM: 32, 44,1 a 48 kHz, 16, 20 a 24 bitov, Dolby DigitalAnalógový vstup Audio (minikonektor) (iba HDMI IN4)Vstup PC
AV3	Vstup video (kolíkový konektor)
AV3	Vstup audio (kolíkové konektory)
DIGITAL AUDIO OUT (OPTICAL)	Digitálny optický konektor (dvojkanálový lineárny PCM, Dolby Digital)
(VAR/FIX)	Výstup audio (kolíkové konektory)
PC IN	Vstup PC (Mini D-sub 15-kolíkový)Vstup PC audio (kolíkový minikonektor)
ψ	Port USB
Ω	Kolíkový konektor slúchadiel
π	Zásuvka CAM (modul podmienčného prístupu)
LAN	Konektor 10BASE-T/100BASE-TX (V závislosti od prevádzkového prostredia siete sa môžerýchlosť pripojenia menif. Rýchlosť a kvalita komunikácie 10BASE-T/100BASE-TX nie je pretento TV prijímač zaručená.)* Na pripojenie k sieti LAN použite kábel kategórie 7 10BASE-T/100BASE-TX (nedodáva sa).

Názov modelu KDL-		60EX70x	52EX70x	46EX70x	40EX70x	32EX70x
Napájanie a iné
Požiadavky na napájanie		220 V–240 V str., 50 Hz
Rozmery obrazovky (merané diagonálne)		60 palcov/ približne 152,5 cm	52 palcov/ približne 132,2 cm	46 palcov/ približne 116,8 cm	40palcov/ približne 101,6 cm	32 palcov/ približne 80,1 cm
Rozlíšenie displeja		1 920 bodov (vodorovne) × 1 080 riadkov (zvisle)
Príkon	v režime „Doma“/ „Štandardný“	144 W 103 W 90 W	79 W 67 W
	v režime „Obchod“/ „Živý“	208 W 142 W 125	W 107 W 91 W
Príkon v pohotovostnom režime*1		0,23 W (15 W keď je funkcia „Rýchle spustenie“ nastavená na možnosť „Zap.“)			0,2 W (15 W keď je funkcia „Rýchle spustenie“ nastavená na možnosť „Zap.“)
Priemerná ročná spotreba energie*2		210 kWh 150 kWh	131 kWh 115 kWh	98 kWh
Rozmery (približne) (š × v × h)
vrátane stojana		143,1 × 90,9 × 38,6 cm	125,2 × 80,5 × 35,0 cm	111,8 × 73,0 × 28,0 cm	98,5 × 65,5 × 28,0 cm	81,1 × 53,9 × 25,0 cm
bez stojana		143,1 × 87,7 × 6,6 cm	125,2 × 77,5 × 6,5 cm	111,8 × 69,8 × 6,5 cm	98,5 × 62,3 × 6,4 cm	81,1 × 50,7 × 6,5 cm

Názov modelu KDL-	60EX70x	52EX70x	46EX70x	40EX70x	32EX70x
Hmotnosť (približne)
vrátane stojana	38,1 kg 27,0 kg 21,3 kg 17,8 kg 12,7 kg
bez stojana	31,3 kg 22,7 kg 18,4 kg 14,9 kg 10,7 kg
Dodávané príslušenstvo	Pozri „Kontrola príslušenstva“ (strana 3).
Doplnkové príslušenstvo	Montážna konzola na stenu: SU-WL500

Názov modelu KDL- 55EX71x 46EX71x 40EX71x 32EX71x
Napájanie a iné
Požiadavky na napájanie		220 V–240 V str., 50 Hz
Rozmcry obrazovky (merané diagonálne)		55 palcov/približne 138,8 cm	46 palcov/približne 116,8 cm	40 palcov/približne 101,6 cm
Rozlíšenie displeja		1 920 bodov (vodorovne) × 1 080 riadkov (zvisle)
Príkon	v režime „Doma“/ „Štandardný“	101 W 86 W 84 W 52 W
	v režime „Obchod“/ „Živý“	141 W 120 W 114 W 73 W
Príkon v pohotovostnom režime*1		0,2 W (15 W ked’je funkcia „Rýchle spustenic“ nastavená na možnosť „Zap.“)	0,2 W (13 W ked’je funkcia „Rýchle spustenie“ nastavená na možnosť „Zap.“)
Priemerná ročná spotreba cnergic*2		147 kWh 126 kWh 123 kWh 76 kWh
Rozmery (približne) (š × v × h)
vrátane stojana		127,8 × 79,7 × 35,0 cm 108,5 × 68,8 × 26,0 cm 95,2 × 61,3 × 25,0 cm 76,4 × 50,7 × 25,0 cm
bez stojana		127,8 × 76,5 × 7,3 cm 108,5 × 65,6 × 7.5 cm 95,2 × 58,1 × 7,4 cm 76,4 × 47,5 × 7,4 cm
Hmotnosť (približne)
vrátane stojana		26,1 kg 18,6 kg 15,4 kg 10,8 kg
bez stojana		21,8 kg 16,3 kg 13,2 kg 8,8 kg
Dodávané príslušenstvo		Pozri „Kontrola príslušenstva“ (strana 3).
Doplnkové príslušenstvo		Montážna konzola na stenu: SU-WL500

Názov modelu KDL- 40EX60x 32EX60x
Napájanie a iné
Požiadavky na napájanie		220 V–240 V str., 50 Hz
Rozmery obrazovky (merané diagonálne)		40 palcov/približne 101,6 cm	32 palcov/približne 80,1 cm
Rozlíšenie displeja		1 920 bodov (vodorovne) × 1 080 riadkov (zvisle)
Príkon	v režime „Doma“/ „Štandardný“	73 W	58 W
	v režime „Obchod“/ „Živý“	98 W	80 W
Príkon v pohotovostnom režime*1		0,2 W (15 W ked’je funkcia „Rýchle spustenie“ nastavená na možnosť „Zap.“)
Priemerná ročná spotreba energie*2		107 kWh	85 kWh
Rozmery (približne) (š × v × h)
vrátane stojana		95,2 × 61,3 × 25,0 cm	76,4 × 50,7 × 25,0 cm
bez stojana		95,2 × 58,1 × 7,4 cm	76,4 × 47,5 × 7,3 cm
Hmotnosť (približne)
vrátane stojana		14,9 kg	11,1 kg
bez stojana		12,7 kg	9,1 kg
Dodávané príslušenstvo		Pozri „Kontrola príslušenstva“ (strana 3).
Doplnkové príslušenstvo		Montážna konzola na stenu: SU-WL500

*1 Uvedený príkon v pohotovostnom režime sa dosiahne, keď televízny prijímač dokončí nevyhnutné vnútorné procesy.
*2 4 hodiny denne a 365 dní v roku

[NO TEXT]

Dizajn a špecifikácie sa môžu zmenit bez ohlásenia.

Inštalácia príslušenstva (montážna konzola na stenu)

Pre zákazníkov:

Z dôvodov ochrany produktu a bezpečnosti spoločnosť Sony odporúča, aby inštaláciu televízora vykonali predajcovia Sony alebo licencovaní dodávatelia. Nepokúšajte sa ho nainštalovať sami.

Pre predajcov a dodávatel'ov Sony:

Počas inštalácie, pravidelnej údržby a kontroly tohto produktu venujte plnú pozornost bezpečnosti.

TV môžete nainštalovať pomocou montážnej konzoly na stenu SU-WL500 (predáva sa osobitne).

• Postupujte podľa Návodu dodaného s montážnou konzolou na stenu, aby ste správne vykonali inštaláciu.
• Pozri „Odmontovanie stolového stojana od televízneho prijímača“ (strana 6).

[NO TEXT]

• Počas pripevňovania montážneho háčika umiestnite TV na stolový stojan.
• Odmontované skrutky dobre odložte na bezpečnom mieste mimo dosahu detí.
• Ked'znovu pripájate stolový stojan, dbajte, aby ste skrutky primontovali spät na pôvodné miesto v zadnej časti televízora.

Inštalácia tohto produktu vyžaduje adekvátne odborné znalosti. Najmä je potrebné určit, či je stena dostatočne pevná na to, aby udržala hmotnosť TV. Pripevnenie tohto produktu na stenu zverte predajcom alebo licencovaným dodávatelom Sony a počas inštalácie venujte náležitú pozornosť bezpečnosti. Spoločnosť Sony nezodpovedá za žiadne škody alebo zranenia spôsobené nevhodným narábaním alebo nesprávnou inštaláciou.

Tabul'ka inštalačných rozmerov TV

Jednotky: cm

Čísla v predchádzajúcej tabulke sa môžu v závislosti od inštalácie mierne líšit.

VAROVANIE

Stena, na ktorú sa TV nainštaluje, by mala byť schopná udržať minimálne štvornásobok hmotnosti TV. Informácie o hmotnosti nájdete v časti „Technické parametre“ (strana 10).

Schéma/tabul'ka umiestnenia skrutiek a háčikov

Názov modelu Umiestnenie skrutiek Umiestnenie háčikov
KDL-60EX70xKDL-55EX71x	e, j	a
KDL-52EX70xKDL-46EX71x/46EX70xKDL-40EX71x/40EX70x/40EX60x		b
KDL-32EX71x/32EX70x/32EX60x f, j c

Pri inštalácii montážneho háčika na televízny prijímač.

Pri inštalácii televízneho prijímača na základný stojan.

Inštalácia/Nastavenie

Televízny prijímač nainštalujte a používajte v súlade s dolu uvedenými pokynmi, aby ste predišli vzniku rizika požiaru, úderu elektrického prúdu, poškodeniam alebo úrazom.

Inštalácia

• Televízny prijímač treba nainštalovat' v blízkosti fahko dostupnej siet'ovej zásuvky.
• Televízny prijímač postavte na pevný a rovný povrch.
• Inštaláciu na stene môže uskutočňovat' iba kvalifikovaný pracovník servisu.
• Z bezpečnostných dôvodov rozhodne odporúčame používat' príslušenstvo značky Sony, ako napr.:
• Nástenný držiak SU-WL500
• Dbajte na používanie skrutiek dodávaných s nástenným držiakom pri pripevňovaní montážnych hákov k televíznemu prijímaču. Dodávané skrutky sú navrhnuté tak, aby mali dlžku 8 mm až 12 mm meranej od pripevňovacieho povrchu montážneho háka. Priemer a dlžka skrutky závisia od modelu konzoly na montáž na stenu. Použitie iných ako dodávaných skrutick može mat' za náslcdok vnútorné poškodenie televízneho prijímača, alcbo spôsobit' jeho pád atd.

8 mm - 12 mm

Pripevnenie háka na zadnú stenu televízneho prijímača

Preprava

• Pred premiestňovaním televízneho prijímača odpojte všetky káble.
• Na prenášanie velkého televízneho prijímača sú potrební dvaja alebo traja ľudia.
• Pri manuálnom prenášaní držte televízny prijímač ako na ilustrácii vpravo. LCD panel a rám okolo obrazovky zvýšeným namáha
• Pri zdvíhaní alebo prenášaní držte televízny prijímač pevne za spodnú čast'.
• Pri prenášaní a preprave chráněte televízny prijímač pred nárazmi alebo nadmernými vibráciami.
• Pri preprave do opravy alebo pri st'ahovaní zabalte televízny prijímač do pôvodného kartónu a balíaccho materiálu.

Vetranie

• Vetracie otvory skrinky nikdy nezakrývajte a nič dovnútra prístroja nestrkajte.
• Ponechajte volný priestor okolo televízneho prijímača ako na ilustrácii dolu.
• Rozhodne odporúčame použit nástenný držiak značky Sony, aby sa zaručila dostatočná cirkulácia vzduchu.

Nainštalovaný na stene

Okolo prijímača ponechajte najmenej takýto vol'ný priestor.

Nainštalovaný na podstavci

Okolo prijímača ponechajte najmenej takýto volný priestor.

- Na zaručenie dostatočného vetrania a na predchádzanie usadzovaniu nečistôt alebo prachu:

• Televízny prijímač nekladte na plochu, neinštalujte ho hlavou dolu, dozadu ani nabok.
• Televízny prijímač nekladte na policu, koberec, postel' ani do skrine.
• Televízny prijímač neprikrývajte textíliami, ako sú záclony, ani predmetmi ako noviny a pod.
  – Televízny prijímač neinštalujte podľa ilustrácie dolu.

Cirkulácia vzduchu je zablokovaná.

Siet'ový kábel

Pri manipulácii so siet'ovým káblom a zásuvkou dodržiavajte nasledujúce zásady, aby ste predišli vzniku rizika požiaru, úderu elektrického prúdu, poškodeniam alebo úrazom:

– Používajte iba siet'ové káble dodávané spoločnost'ou Sony, nie od iných dodávatel'ov.
– Vidlicu zasuňte úplne do siet'ovej zásuvky.
- Televízny prijímač pripájajte iba k sieti 220-240 V striedavých.

• Pri zapájaní káblov sa pre vlastnú bezpečnost' presvedčite, že napájací kábel je odpojený. Nedotýkajte sa káblových konektorov.
• Predtým, ako budete s televíznym prijímačom pracovat' alebo ho premiestňovat', odpojte napájací kábel od siet'ovej zásuvky.
• Napájací kábel nepribližujte k zdrojom tepla.
  – Siet'ovú vidlicu odpojte a pravidelne ju čistite. Ak je vidlica zaprášená a pohlcuje vlhkost', môže sa znchodnotit' jej izolácia, čo môže spôsobit' požiar.

Poznámky

• Dodávaný napájací kábel nepoužívajte so žiadnym iným zariadením.
• Napájací kábel príliš nestláčajte, neohýbajte ani neskrúcajte. Mohli by sa obnažit' alebo zlomit' žily kábla.
  • Napájací kábel neupravujte.
• Nekladte na napájací kábel nič t'ažké.
• Pri odpojovaní vidlice net'ahajte za napájací kábel.
• Nepripájajte príliš veľa spotrebičov k tej istej siet’ovej zásuvke.
• Nepoužívajte uvoľnenú siet’ovú zásuvku.

Zakázané použitie

Televízny prijímač neinštalujte a nepoužívajte na miestach, v prostredí alebo v situácii, uvádzaných dalej v texte, pretože môže dôjst' k poruche televízneho prijímača a následne k požiaru, úderu elektrickým prúdom, poškodeniu a/alebo k úrazu.

Umiestnenie:

Vonku (na priamom slnečnom svetle), na morskom pobreži, na lodi alebo inom plavidle, vo vozidle, v zdravotníckych zariadeniach, na nestabilných miestach, v blízkosti vody, na daždi, pri vlhkosti alebo dyme.

Prostredie:

Miesta, ktoré sú horúce, vlhké alebo nadmerne prašné; miesta kam môže preniknút’ hmyz; vystavené mechanickým vibráciám, v blízkosti horľavých predmetov (sviečky a pod.). Televízny prijímač chráňte pred odstrekujúcimi alebo kvapkajúcimi tekutinami. Nekladťe na televízny prijímač žiadne predmety naplnené tekutinou, ako sú vázy a pod.

Situácia:

Nepoužívajte, ak máte mokré ruky, s demontovanou skrinkou alebo s pripojenými prístrojmi, ktoré výrobca neodporúča. Počas búrky odpojte televízny prijímač od siet'ovej zásuvky a od antény.

Rozbité kúsky:

• Do televízneho prijímača nič nehádžte. Sklo na obrazovke sa môže nárazom poškodit' a spôsobit' vážny úraz.
• Ak povrch televízneho prijímača praskne, nedotýkajte sa ho, až kým neodpojíte napájací kábel. V opačnom prípade hrozí úder elektrickým prúdom.

Ak sa prijímač nepoužíva

• Ak televízny prijímač nebudete niekoľko dní používat', odpojte ho od napájania z dôvodov ochrany životného prostredia a bezpečnosti.
• Pretože vypnutím sa televízny prijímač od siete úplne neodpojí, na úplné odpojenie televízneho prijímača je potrebné vytiahnut' vidlicu zo sieťovej zásuvky.
• Nicktoré televízne funkcie však môžu mat' funkcie, ktoré si na správne fungovanie vyžadujú, aby bol televízny prijímač ponechaný v pohotovostnom režime.

Pre deti

• Nedovofte, aby deti vyliczali na televízny prijímač.
• Drobné príslušenstvo sa nesmie ponechat' v dosahu detí, pretože by mohlo byt' omylom prchltnuté.

Ak by sa vyskytli nasledujúce problémy...

Ak by sa vyskytol niektorý z nasledujúcich problémov, televízny prijímač vypnite a okamžite odpojte napájací kábel.

Požiadajte predajcu alebo servisné stredisko Sony, aby prijímač skontroloval odborník.

Ked':

– Napájací kábel je poškodený.
– Siet'ová zásuvka je uvoľnená.
– Televízny prijímač bol poškodený pádom, úderom alebo predmetom, ktorý naň dopadol.
– Cez otvory v skrinke prenikne do prijímača tekutina alebo iný predmet.

Výstraha

Aby ste predišli požiaru, nikdy do blízkosti tohto produktu nekladte svicěky ani žiadny iný otvorený oheň.

Preventívne pokyny

Sledovanie televízneho programu

• Televízny program sledujte pri miernom osvetlení, pretože sledovanie televízneho prijímača pri slabom osvetlení alebo po dlhšiu dobu namáha vaše oči.
• Pri používaní slúchadiel si nastavte vhodnú hlasitost', pretože príliš vysoká úroveň môže spôsobit' poškodenie sluchu.

Obrazovka LCD

• Hoci sa obrazovka LCD vyrába použitím vysoko presnej technológie a 99,99 % a viac pixelov je funkčných, na obrazovke LCD môžu byt' trvalo čierne alebo jasné body (červené, modré alebo zelené). Íde o konštrukčnú charakteristiku obrazovky LCD a nejde o jej poruchu.
• Čelný filter sa nesmie stláčat' ani poškriabat', na tento televízny prijímač nekladte žiadne predmety. Zobrazenie by mohlo byt' nerovnomerné a mohla by sa poškodit' obrazovka LCD.
• Ak sa tento televízny prijímač použiva na chladnom mieste, na zobrazení sa môžu prejavit' škvrny alebo obraz môže stmavnút'. Nie je to príznak poruchy. Po zvýšení teploty ticto javy zmiznu.
• Ak sa trvalo zobrazujú nepohyblivé zobrazenia, môžu sa prejavit „duchovia“. Po nickolkých okamihoch môžu zmiznút.
• Pri používaní tohto televízneho prijímača sa obrazovka a skrinka môže zohrievat'. Nie je to príznak poruchy.
• Obrazovka LCD obsahuje malé množstvo tekutých kryštálov. Nicktoré žiarivky, ktoré televízny prijímač obsahuje, obsahujú aj ortut'. Prí likvidácii dodržiavajte platné nariadenia a predpisy.

Zaobchádzanie s povrchom obrazovky a skrinkou televízneho prijímača a ich čistenie

Pred čistením sa presvedčite, či je odpojený napájací kábel pripájajúci televízny prijímač k siet'ovej zásuvke.

Aby ste predišli znehodnocovaniu materiálu alebo povrchu obrazovky, dodržiavajte nasledujúce preventívne zásady.

• Prach z povrchu obrazovky/skrinky utierajte jemne a mäkkou handričkou. Ak prach odoláva, utrite ho mäkkou handričkou jemne navlhčenou do rozriedeného roztoku neagresívneho čistiaccho prostriedku.
• Nestriekajte vodu ani čistiaci prostriedok priamo na televízor. Môžu stiecť do spodnej časti obrazovky alcbo do vonkajších diclov a spôsobít nesprávnu funkciu.
• Nikdy nepoužívajte abrazívne špongie, čističe obsahujúce lúh alebo kysclínu, prášok na riad ani prchavé rozpůst'adlá ako je alkohol, benzén, riedidlo alebo insekticíd. Používanie takýchto materiálov alebo dlhodobý kontakt s gumovými alebo vinylovými materiálmi môže spôsobit' poškodenie povrchu obrazovky a materiálu skrinky.
• Na zaručenie dostatočného vetrania sa odporúča pravidelne povysávat' vetracie otvory.
• Pri zmene uhla natočenia televízneho prijímača pohybujte prijímačom pomaly, aby nespadol zo stojana a neprevrhol sa.

Prídavné zariadenia

• Prídavné zariadenia a všetky ostatné zariadenia vyžarujúce elektromagnetické žiarenie nepribližujte k televíznemu prijímaču. Nedodržanie tejto podmienky môže spôsobit' deformáciu zobrazenia a/alebo šum vo zvuku.
• Toto zariadenie bolo testované a je v zhode s obmedzeniami podľa smernice o elektromagnetickej kompatibilite pri použití prípojného signálneho kábla kratšieho než 3 metre.

Batérie

• Pri vkladaní batérií dodržiavajte ich polaritu.
• Nepoužívajte rôzne druhy batérií ani staré batérie s novými.
• Batérie zneškodňujte tak, aby neznečist'ovali životné prostredie. V niektorých krajinách môže byt' zneškodňovanie batérií regulované. Obrát'le sa na miestny úrad kvôli informáciám o zneškodňovaní.
• S dialkovým ovládačom zaobchádzajte ohľaduplne. Nenechajte ho padnút', nestúpajte naň, nepolievajte ho žiadnymi tekutinami.
• Diaľkový ovládač nesmic byt' položený v blízkosti zdroja tepla, na mieste vystavenom účinkom priameho slnečného svetla, ani vo vlhkej miestnosti.

Likvidácia televízneho prijímača

Likvidácia starých elektrických a elektronických prístrojov (vzt'ahuje sa na

Európsku úniu a európske krajiny so systémami oddeleného zberu)

Tento symbol na výrobku alebo na jeho obale znamená, že výrobok nesmie byt' spracovávaný ako komunálny odpad. Musí sa odovzdat' do príslušnej zberne na recykláciu elektrických a elektronických zariadení. Zaručením správnej likvidácie tohto výrobku pomôžete pri predchádzaní potenciálnych negatívnych dopadov na životné prostredie a na zdravie človeka, ktoré by mohli byt' zapríčinené nevhodným zaobchádzaním s odpadmi z tohto výrobku. Recyklovaním materiálov pomôžete zachovat' prírodné zdroje. Podrobnejšie informácie o recyklácii tohto výrobku vám na požiadanie poskytne miestny úrad, služba likvidácie komunálneho odpadu alcbo predajňa, v ktorej ste si tento výrobok zakúpili.

Zneškodňovanie použitých batérií (platí v Európskej únii a ostatných európskych krajinách so

zavedeným separovaným zberom)

Tento symbol na batérii alebo obale znamená, že batéria dodaná s týmto výrobkom nemôže byt spracovaná s domovým odpadom. Na niektorých batériách môže byt tento symbol použitý v kombinácii s chemickými značkami. Chemické značky ortute (Hg) alebo olova (Pb) sú pridané ak batéria obsahuje viac ako 0,0005% ortute alebo 0,004% olova. Tým, že zaistíte správne zneškodnenie týchto batérií, pomôžete zabrániť potenciálne negativnemu vplyvu na životné prostredie a ľudské zdravie, ktorý by v opačnom prípade mohol byt spósobený pri nesprávnom nakladani s použitou batériou. Recyklácia materiálov pomáha uchovávať prírodné zdroje. V prípade, že výrobok, ktorý si z dôvodu bezpečnosti, výkonu alebo integrity údajov, vyžaduje trvalé pripojenie zabudovanej batérie, táto batéria musí byt vymcenená iba kvalifikovaným personálom. Aby ste zaručili, že batéria bude správne spracovaná, odovzdajte tento výrobok na konci jeho životnosti na vhodnom zbernom mieste pre recykláciu elektrických a elektronických zariadení. Pre všetky ostatné batérie, prosím, postupujte podľa časti, ako vybrať bezpečne batériu z výrobku. Odovzdajte batériu na vhodnom zbernom mieste pre recykláciu použitých batérií. Pre získanie dalších podrobných informácií o recyklácii tohto výrobku alebo batérie kontaktuje prosím váš miestny alebo obecný úrad, miestnu službu pre zber domového odpadu alebo predajňu, kde ste výrobok zakúpili.

Introducere

Spoločnost' Sony poskytuje na tento LCD TV minimálne dvojročnú záruku a 7 ročnú zaručenú dostupnost' náhradných elektronických dielov.

Pre viac informácií o produktoch Sony
