Tuotetyyppi	Digitaalinen väri-LCD-televisio
Mallin nimi	KDL-32EX703
Merkki	Sony
Näytön lävistäjä	32 tuumaa (noin 80,1 cm)
Näytön tarkkuus	1920 x 1080 (Full HD)
Analoginen järjestelmä	B/G/H, D/K, L, I
Digitaalinen järjestelmä	DVB-T2, DVB-T, DVB-C (MPEG-2 ja H.264/MPEG-4 AVC)
Kaiuttimien teho	10 W + 10 W
Virrankulutus (vakiotila)	67 W
Virrankulutus (elävä tila)	91 W
Virrankulutus valmiustilassa	0,23 W (15 W, kun Pikakäynnistys on päällä)
Keskimääräinen vuotuinen energiankulutus	98 kWh
Virtalähde	220–240 V AC, 50 Hz
Mitat jalustan kanssa (leveys x korkeus x syvyys)	81,1 x 53,9 x 25,0 cm
Mitat ilman jalustaa (leveys x korkeus x syvyys)	81,1 x 50,7 x 6,5 cm
Paino jalustan kanssa	12,7 kg
Paino ilman jalustaa	10,7 kg
Tulo-/lähtöliitännät	4x HDMI, 1x SCART, 1x Component IN, 1x AV, 1x USB, 1x LAN, 1x optinen ääniulostulo, 1x kuuloke, 1x PC IN
Lisätoiminnot	i-Manual, EPG, Energy Saving Switch, SYNC-tila, lapsilukko
Vakiovarusteet	Virtajohto, kaukosäädin, AAA-paristot (2), kaapelipidike, jalustan ruuvit

Usein kysytyt kysymykset - KDL-32EX703 SONY

Kuinka Sony KDL-32EX703 -televisio kytketään päälle?

Paina ⏻-painiketta televisiossa tai kaukosäätimessä. Varmista, että virtajohto on kytketty pistorasiaan ja jos mallissa on ENERGY SAVING SWITCH -kytkin, sen on oltava päällä-asennossa (●).

Mitä tehdä, jos kaukosäädin ei toimi?

Tarkista kaukosäätimen paristot ja vaihda ne uusiin, jos ne ovat tyhjät. Varmista, ettei kaukosäätimen ja television välillä ole esteitä. Jos televisio on SYNC-tilassa, paina SYNC MENU -painiketta ja valitse television ohjausvaihtoehto.

Kuinka televisio asennetaan ensimmäistä kertaa?

Ensimmäisen käynnistyksen yhteydessä näkyy kielivalikko. Noudata näytön ohjeita. Voit valita kanavahaun tilan (nopea tai täysi). Kaapelitelevisiota varten valitse Kaapeli ja Pikahaku. Ota yhteyttä kaapelioperaattoriin saadaksesi oikeat taajuus- ja verkkoasetukset.

Kuinka käyttää sisäänrakennettua i-Manual-ohjetta?

Paina HOME-painiketta kaukosäätimessä ja valitse sitten i-Manual-kuvake. Navigoi nuolinäppäimillä. Löydät tietoa toiminnoista, vianmäärityksestä ja asetuksista.

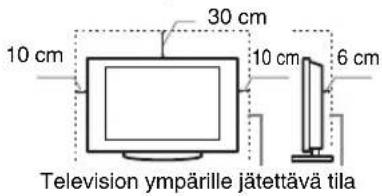

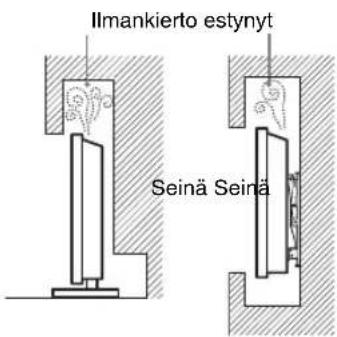

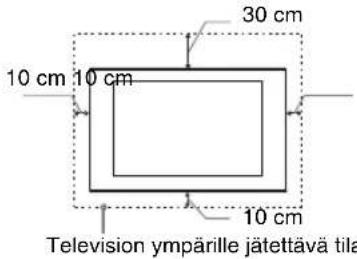

Mitkä ovat ilmanvaihtovaatimukset?

Jätä vähintään 10 cm vapaata tilaa television ympärille. Älä peitä ilmanvaihtoaukkoja. Älä asenna televisiota suljettuun kaappiin ilman asianmukaista ilmanvaihtoa. Käytä alkuperäistä Sony-seinätelinettä oikean ilmanvaihdon varmistamiseksi.

Mitä punaisen valmiustilan merkkivalon vilkkuminen tarkoittaa?

Vilkkuvuus osoittaa, että itsediagnostiikkatoiminto on käynnistynyt. Laske vilkahtelujen määrä kahden sekunnin taukojen välillä. Sammuta televisio, irrota se virtalähteestä ja ota yhteyttä Sony-huoltoon ilmoittamalla vilkahdusten määrä.

Kuinka estää television kaatuminen?

Käytä mukana toimitettua narua ja ruuveja (eivät sisälly pakkaukseen): kierrä puuruuvi jalustaan ja ruuvi television takana olevaan asennusreikään. Yhdistä ne narulla. Tämä estää television kaatumisen.

Kuinka puhdistaa television näyttö ja runko?

Irrota virtajohto ennen puhdistusta. Käytä pehmeää, kuivaa liinaa pölyn poistamiseen. Tarvittaessa kostuta liina kevyesti laimennetulla miedolla pesuaineella. Älä suihkuta vettä tai pesuainetta suoraan. Vältä hankaavia aineita, alkoholia, bensiiniä tai liuottimia.

Mikä on lapsilukon PIN-koodi, jos olen unohtanut sen?

Syötä koodi 9999. Tämä koodi hyväksytään aina yleiskoodina Lapsilukko-toiminnolle.

Tukeeko televisio DivX-tekniikkaa?

Kyllä, televisio on DivX Certified. Voit toistaa DivX-muotoisia videoita. Käyttääksesi DivX VOD -palvelua sinun on rekisteröitävä laite luomalla rekisteröintikoodi asennusvalikossa ja syöttämällä se vod.divx.com-sivustolla.

KÄYTTÖOHJE KDL-32EX703 SONY

Kiitos, että valitsit tämän Sonyn tuotteen. Lue nämä käyttöohjeet huolellisesti, ennen kuin alat käyttää televisiota. Säilytä käyttöohjeet tulevaa tarvetta varten.

Tämän tuotteen valmistaja on Sony Corporation, 1-7-1 Konan Minatoku Tokyo, 108-0075 Japani. Tuotteen turvallisuuden ja EMC hyväksyjä on Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Saksa. Kaikissa tuotteen huolto- tai takuusioissa ottakaa yhteys valtuutettuun Sony huoltoon.

Digitaalisen television toimintaan liittyviä huomautuksia

• Digitaaliseen televisioon (DiRyvät toiminnot toimivat ainoastaan maissa tai alucilla, joissa lähetetään digitaalisia maanpäällisiä signaaleja DVB-T (MPEG-2 ja H.264/MPEG-4 AVC) tai joissa on käytettävissä yhteensopiva DVB-C (MPEG-2 ja H.264/MPEG-4 AVC) -kaapelipalvelu. Tarkista jälleenmyyjältäsi, ovatko DVB-T-signaalit käytettävissä asuinpaikkakunnallasi tai kysy kaapeli-TV:n palveluntarjoajalta, onko DVB-C-kaapelipalvelu yhteensopiva tämän television kanssa.
• Kaapeli-TV:n palveluntarjoaja voi veloittaa tarjoamistaan palveluista, ja sinun on mahdollisesti sitouduttava palveluntarjoajan liiketoiminnan ehtojen noudattamiseen.
• Tämä televisio noudattaa DVB-T- ja DVB-C-signaaleiden määrityksiä, mutta yhteensopivuutta tulevien digitaalisten maanpäällisten DVB-T-lähetysten ja digitaalisten DVB-C-kaapelilähetysten kanssa ei taata.
• Jotkin digitaalisen television toiminnot eivät välttämättä ole käytettävissä kaikissa maissa/kaikilla alueilla, ja DVB-C-kaapeli ei välttämättä toimi oikein kaikkien palveluntarjoajien kanssa.

Tuettujen kaapeli-TV:n palveluntarjoajien luettelo löytyy Internet-tukisivultamme http://support.sony-europe.com/TV/DVBC/

A

• Seinäasennustelineen asennusohjeet löytyvät tämän television käyttöohjeesta.
• Tämän käyttöohjeen sisältämät kuvat ovat KDL-40EX700-mallista, ellei toisin ole mainittu.
• Mallin nimessä oleva merkintä "x" vastaa television rakenteeseen, väriin tai järjestelmään liittyvää yhtä numeroa.

Tuotemerkit

DVB on DVB Projectin rekisteröity tuotemerkki.

HDMI, HDMI-logo ja High-Definition Multimedia Interface ovat HDMI Licensing LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa.

DLNA®, DLNA-logo ja DLNA CERTIFIED® ovat Digital Living Network Alliancen tuotemerkkejä, palvelumerkkejä tai sertifiointimerkkejä.

DivX® on DivX, Inc:n kehittämä videotiedostojen pakkaustekniikka.

DivX, DivX Certified ja näihin liittyvät logot ovat DivX, Inc:n tavaramerkkejä, joita käytetään lisenssillä.

TIETOJA DIVX-VIDEOSTA: DivX® on DivX, Inc:n luoma digitaalinen videotiedostomuoto. Tämä on virallinen DivX Certified -laite, jolla voidaan toistaa DivX-videoita. Osoitteessa www.divx.com on lisätietoja ja ohjelmistotyökaluja, joiden avulla voit muuntaa tiedostosi DivX-videoiksi.

TIETOJA DIVX VIDEO-ON-DEMAND -TOIMINNOSTA: Tämä DivX Certified® -laite täytyy rekisteröidä, jotta sillä voidaan toistaa DivX Video-on-Demand (VOD) -sisältöä. Voit luoda rekisteröintitunnuksen laitteen asennusvalikon DivX VOD -osassa. Suorita rekisteröinti loppuun koodin avulla osoitteessa vod.divx.com, niin saat lisätietoja DivX VOD -palvelusta.

Valmistettu Dolby Laboratories -yhtiön lisenssillä. Dolby ja kaksois-D-merkki ovat Dolby Laboratories -yhtiön tuotemerkkejä.

"BRAVIA" ja Bora Sony Corporationin tuotemerkkejä.

"XMB" ja "xross media bar" ovat Sony Corporationin ja Sony Computer Entertainment Inc:n tuotemerkkejä.

HIGH-DEFINITION MULTIMEDIA INTERFACE

DIGITAL PLUS

dlna

CERTIFIED

Sisällysluettelo

Lisävarusteiden tarkistaminen ....3

Paristojen asentaminen kaukosäätimeen ....3

Asentaminen

Pöytäjalustan kiinnittäminen (lukuunottamatta KDL-60EX70x-mallia) 4

Antennin, digisovittimen tai tallentimen (esim. DVD-tallentimen) kytkeminen ....4

Television kaatumisen estäminen....5

Kaapeleiden niputtaminen ....5

Alkuasetusten määrittäminen....6

Pöytäjalustan irrottaminen televisiosta....6

Television katseleminen

Ohjelmien katseleminen....7

Television toimintojen käyttäminen 7

i-Manual-oppaan käyttäminen....8

Lisätietoja

Vianmääritys....9

Tekniset tiedot....10

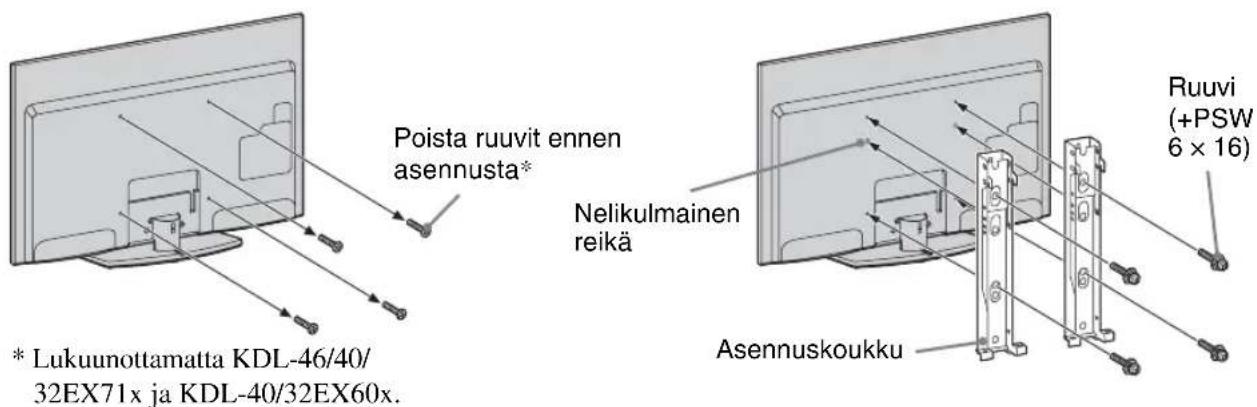

Lisävarusteiden asentaminen (seinäasennuskiinnitin)....12

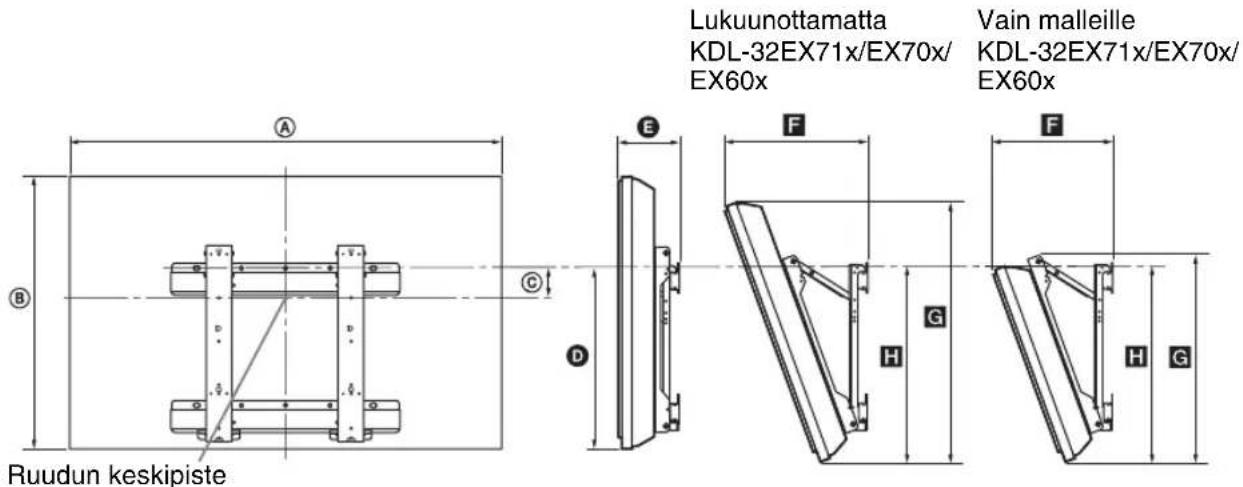

Television asennusmittataulukko 13

Ruuvien ja koukkujen sijainnin kaavakuva ja taulukko ....14

Turvallisuusohjeet....15

Varotoimenpiteet....16

• BRAVIA-televisiosi sisältää käyttöohjeet. Lisätietoja oppaan käytöstä on kohdassa "i-Manual-oppaan käyttäminen" (sivu 8).
• Ennen kuin käytät televisiota, lue kohta "Turvallisuusohjeet" (sivu 15). Säilytä tämä käyttöopas vastaisen varalle.

Lisävarusteiden tarkistaminen

Virtajohto (1)

Kaukosäädin (1)

Koon AAA paristot (tyyppi R3) (2)

Kaapelipidike (1)

Jalustan takaosan suoja (1)* ^1

(vain malleille KDL-40/32EX71x, KDL-40/

32EX70x ja KDL-40/32EX60x)

Pöytäjalusta (1)* ^2

(lukuunottamatta KDL-60EX70x-mallia)

Jalustan kiinnitysruuvit (M5 × 16) (4)

(lukuunottamatta KDL-60EX70x-mallia)

Jalustan kokoamisruuvit (M5 × 16) (4)

(vain malleille KDL-40/32EX71x, KDL-40/

32EX70x ja KDL-40/32EX60x)

*1 Malleissa KDL-55/46EX71x ja KDL-60/52/46EX70x jalustan takasuojus on kiinnitetty jalustaan tehtaalla.

^*2 Malleille KDL-40/32EX71x, KDL-40/32EX70x ja KDL-40/32EX60x: Kokoa pöytäjalusta mukana toimitetuilla kokoamisruuveilla. Jalustan kokoamisohjeet löytyvät pöytäjalustan mukana toimitetusta ohjeesta.

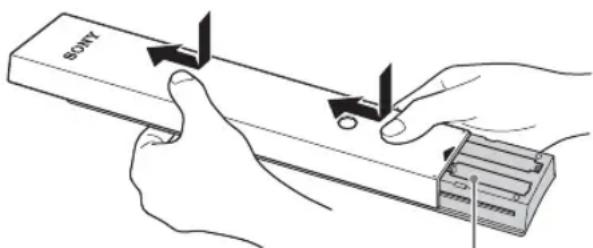

Paristojen asentaminen kaukosäätimeen

①Irrota suojakalvo.
②Työnnä kantta ja liu'uta sitä ylöspäin.

Pöytäjalustan kiinnittäminen (lukuunottamatta KDL-60EX70x-mallia)

1 Lisätietoja eri televisiomallien kiinnittämisestä on pöytäjalustan mukana toimitetussa ohjeessa.

2 Aseta televisio pöytäjalustan päälle.

3 Kiinnitä televisio pöytäjalustaan mukana toimitettavilla ruuveilla nuolimerkkien ↑ mukaisesti.

- Jos käytät sähkötoimista ruuvinväännintä, valitse kiristysvoiman asetukseksi noin 1,5 N·m {15 kgf·cm}.

4 Malleille KDL-40/32EX71x, KDL-40/32EX70x ja KDL-40/32EX60x: Kun olet kiristänyt kaikki ruuvit, kiinnitä mukana toimitettu jalustan takaosan suoja pöytäjalustaan.

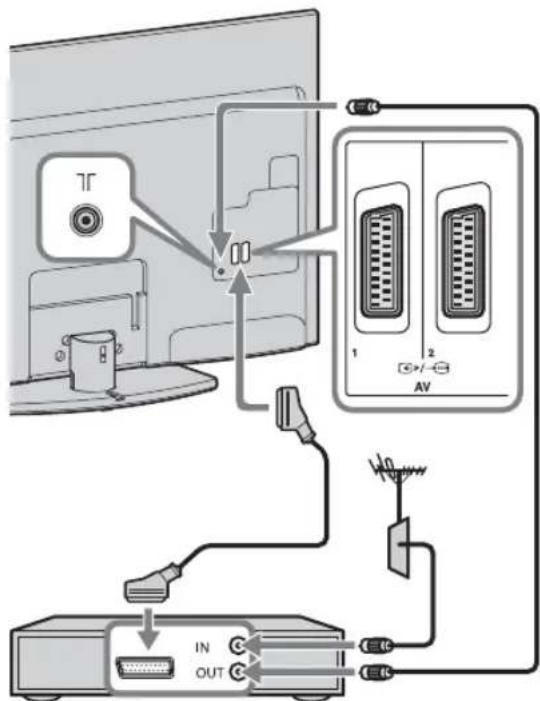

Digisovittimen tai tallentimen (esim. DVD-tallentimen) kytkeminen SCART-liitäntään

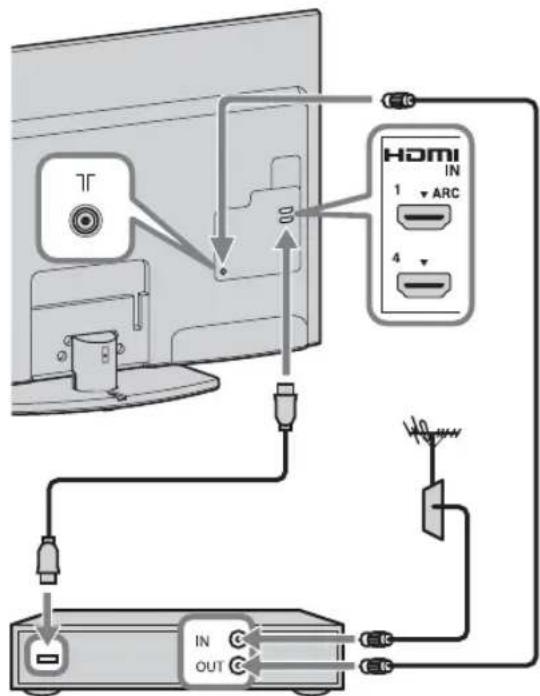

Digisovittimen tai tallentimen (esim. DVD-tallentimen) kytkeminen HDMI-liitäntään

Digisovitin tai tallennin (esim. DVD-tallennin)

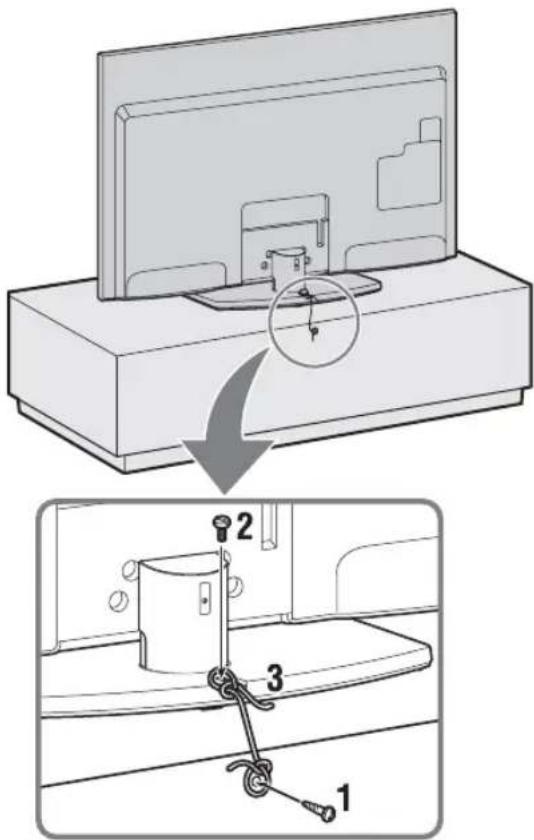

Television kaatumisen estäminen

1 Kiinnitä televisiotasoon puuruuvi (halkaisija 4 mm, lisävaruste).
2 Kiinnitä televisiossa olevaan ruuvinreikään sopiva koneruuvi (M4 × 16, lisävaruste).
3 Sido puuruuvin ja koneruuvin väliin vahva naru (lisävaruste).

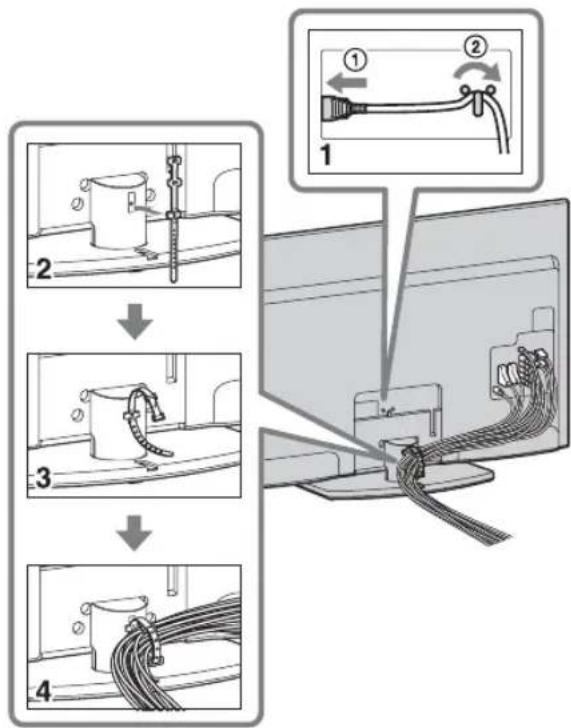

Kaapeleiden niputtaminen

A
- Älä niputa virtajohtoa yhteen muiden kaapeleiden kanssa.

Alkuasetusten määrittäminen

2 KDL-60/52/46/40EX70x ja KDL-55/46/40/32EX71x: tarkista, että ENERGY SAVING SWITCH -asetus on päällä (●).

3 Paina television ⏻-painiketta. Kun kytket virran televisioon ensimmäistä kertaa, näkyviin tulee Language-valikko.

Noudata näytön ohjeita.

Automaattiviritys: Jos valitset "Kaapeli"-asetuksen, on suositeltavaa valita "Pikahaku" pikaviritystä varten. Määritä "Taajuus"- ja "Verkon tunnus"-asetukset kaapelitelevisio-operaattorilta saamiesi tietojen mukaan. Jos "Pikahaku" ei löydä kanavia, ota "Täydellinen haku" käyttöön (haku voi kestää jonkin aikaa).

• "Täydellinen haku" ei ehkä ole käytettävissä kaikilla alueilla/kaikissa maissa.

Lisätietoja sopivista kaapelitelevisio- operaattoreista on tukisivustossa: http://support.sony-europe.com/TV/ DVBC/

Kanavien järjestely: muuttaa televisioon tallennettujen analogisten kanavien järjestystä.

1 Valitse uuteen paikkaan siirrettävä kanava nuolipainikkeilla ♠/▽ ja paina lopuksi ⊕-painiketta.
2 Valitse uusi paikka kanavalle painikkeilla ♕/▽ ja paina sen jälkeen ⊕-painiketta.
• Voit virittää kanavat myös manuaalisesti.

Pöytäjalustan irrottaminen televisiosta

Irrota ruuvit television nuolimerkkien ↑ mukaisesti.

• Älä irrota pöytäjalustaa muutoin kuin jos asennat televisioon lisävarusteita.
• Älä tartu jalustan takasuojukseen, kun kannat pöytäjälustaa, jotta pöytäjalusta ei putoa ja aiheuta vammoja ja omaisuusvahinkoja.

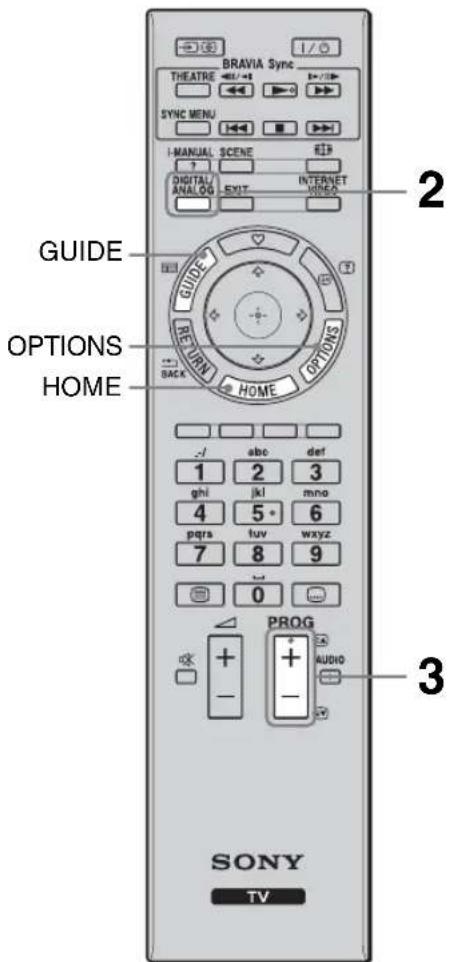

Ohjelmien katseleminen

- Numeropainikkeessa 5 sekä ▶-, PROG +- ja AUDIO-painikkeissa on kosketuspisteet. Kosketuspisteet helpottavat television käyttöä.

1 Kytke televisioon virta.

①KDL-60/52/46/40EX70x ja KDL-55/
46/40/32EX71x: kytke ENERGY
SAVING SWITCH -asetus päälle (●).
②Kytke televisioon virta painamalla ⏻-painiketta.

2 Valitse haluamasi tila.

3 Valitse televisiokanava.

PROG

Sähköinen ohjelmaoppaan käyttäminen

Tuo ohjelmaopas näkyviin painamalla GUIDE-painiketta digitaalisessa tilassa.

Television toimintojen käyttäminen

HOME-painike

Tuo näkyviin erilaisia toiminto- ja asetusnäyttöjä.

Tuo näkyviin hyödyllisiä toimintoja käytössä olevan tulosignaalin tai sisällön mukaan.

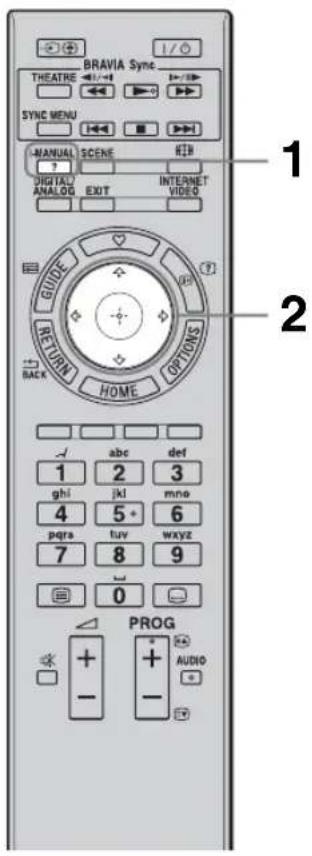

i-Manual-oppaan käyttäminen

BRAVIA-televisiosi sisältää näytössä luettavan käyttöoppaan.

Voit selata i-Manual-opasta aina, kun haluat tietoja eri toimintojen vaihtoehdoista.

1 Paina i-MANUAL-painiketta.

2 Valitse vaihtoehdot ⇔/↔/↔/↔/⊕ - painikkeilla.

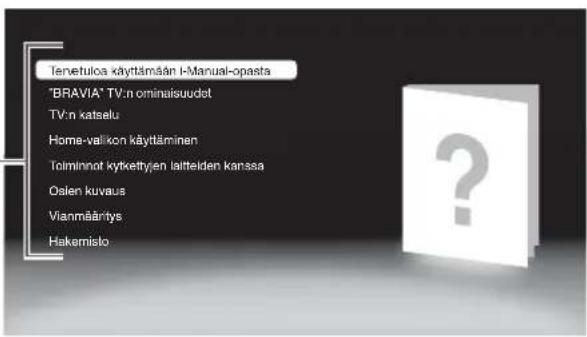

Tervetuloa käyttämään i-Manual-opasta
■ "BRAVIA" TV:n ominaisuudet
TV:n katselu

Sisältää hyödyllisiä toimintoja, kuten elektronisen ohjelmaoppaan ja suosikit.

Home-valikon käyttäminen

Television asetusten mukauttaminen jne.

■ Toiminnot kytkettyjen laitteiden kanssa
Ohjeet lisälaitteiden kytkemiseen.
Osien kuvaus
Vianmääritys
Ongelmien vianmääritys.
Hakemisto

[NO TEXT]

- Kuvat ja piirrokset eivät ehkä vastaa näytössä näkyviä kuvia.

Vianmääritys

Tarkista, vilkkuuko ⏻ (valmiustila) -merkkivalo punaisena.

Jos ⏻ (valmiustila) -merkkivalo vilkkuu

Television sisäinen vianmääritys on käynnissä.

1 Laske, kuinka monta kertaa ⏻ (valmiustila) -merkkivalo vilkkuu kahden sekunnin taukojen välissä.
Merkkivalo voi esimerkiksi vilkahtaa kolmesti, pitää kahden sekunnin tauon ja vilkahtaa sitten jälleen kolmesti.
2 Katkaise television virta television ⏻-painikkeella, irrota virtajohto ja ilmoita jälleenmyyjälle tai Sony-huoltoon merkkivalon vilkkumistiheys (vilkahdusten määrä).

Jos ⏻ (valmiustila) -merkkivalo ei vilku

1 Tarkista alla olevassa taulukossa mainitut kohdat. (Lisätietoja on myös i-Manualoppaan kohdassa "Vianmääritys".)

2 Jos ongelma ei poistu, toimita televisio huoltoon valtuutettuun huoltoliikkeeseen.

Ongelma Syy/ratkaisu

Kuva
Kuva ei näy (ruutu on pimeänä) eikä ääntä kuulu.	Tarkista antenni-/kaapelikytkentä.Kytke televisio verkkovirtaan ja paina television ⏻-painiketta.Jos ⏻ (valmiustila) -merkkivalo palaa punaisena, paina TV I/ ⏻-painiketta.
Näytössä näkyy pieniä mustia pisteitä ja/tai kirkkaita pisteitä.	Kuva koostuu kuvapisteistä. Kuvassa näkyvät pienet mustat pisteet ja/tai kirkkaat pisteet (kuvapisteet) eivät ole merkki viasta.
Muun ongelmat
Television virta ei kytkeydy päälle.(vain malleille KDL-60/52/46/40EX70x ja KDL-55/46/40/32EX71x)	Tarkista, onko ENERGY SAVING SWITCH käytössä (●).
Television virta katkeaa itsestään (televisio siirtyy valmiustilaan).	Tarkista, onko "Uniajastin" käytössä tai vahvista "Kesto"-toiminnon "Ajastin"-asetus.Tarkista, onko "Television valmiustila" käytössä.
Kaukosäädin ei toimi. • Vaihda paristot.	Televisio voi olla SYNC-tilassa.Jos haluat ohjata televisiota, paina SYNC MENU, valitse "TV-ohjaus" ja valitse sitten "Home (valikko)" tai "Vaihtoehdot".
"Katselun esto" -salasana on unohtunut.	Syötä PIN-koodiksi 9999. (Televisio hyväksyy aina oletusarvoisen PIN-koodin 9999.)

Tekniset tiedot

Järjestelmä
Näyttöpaneeli	LCD-paneeli (nestekidenäyttö)
TV-järjestelmä	Analoginen: maa/alue-valinnasta riippuen: B/G/H, D/K, L, IDigitaalinen: DVB-T2 (vain KDL-60EX703/55EX713/52EX703/46EX713/46EX703/40EX713/40EX703/40EX603/32EX713/32EX703/32EX603)DVB-T/DVB-C
Väri-/kuvajärjestelmä	Analoginen: PAL, PAL60 (vain vidcotulo), SECAM, NTSC3.58, NTSC4.43 (vain vidcotulo)Digitaalinen: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC MP/HP@L4
Kanavien näkyvyysalue	Analoginen: VHF: E2-E12/UHF: E21-E69/CATV: S1-S20/HYPER: S21-S41D/K: R1-R12, R21-R69/L: F2-F10, B-Q, F21-F69/I: UHF B21-B69Digitaalinen: VHF/UHF
Äänentoisto	10 W + 10 W
Tulo-/lähtöliitännät
Antennikaapeli	75 ohmin ulkoinen liitäntä VHF/UHF-liittimelle
→/→AV1, 2	21-nastainen Scart-liitin (CENELEC-standardi), sisältää audio-/videotulon, RGB-tulon ja television audio-/videolähdön.
→COMPONENT IN	Tuetut muodot: 1080p, 1080i, 720p, 576p, 576i, 480p, 480i
→COMPONENT IN	Audiotulo (RCA-liitännät)
HDMI IN1, 2, 3, 4	Video: 1080/24p, 1080p, 1080i, 720p, 576p, 576i, 480p, 480iAudio: kaksikanavainen lineaarinen PCM: 32, 44,1 ja 48 kHz, 16, 20 ja 24 bittiä, Dolby Digital Analoginen audiotulo (minilitäntä) (vain HDMI IN4)PC-tulo
→AV3	Videotulo (RCA-liitäntä)
→AV3	Audiotulo (RCA-liitännät)
→DIGITAL AUDIO OUT (OPTICAL)	Optinen digitaalilitäntä (kaksikanavainen lineaarinen PCM, Dolby Digital)
→(VAR/FIX)	Audiolähtö (RCA-liitännät)
→PC IN	PC-tulo (15-nastainen Mini D-sub)→PC-audiotulo (minilitäntä)
ψ	USB-liitäntä
Ω	Kuulokeliitäntä
[IMAGE]	Maksu-TV-moduulin (CAM) aukko
[IMAGE] LAN	10BASE-T/100BASE-TX-liitäntä (Yhteysnopeus voi vaihdella verkon käyttöympäristön mukaan. 10BASE-T/100BASE-TX-tiedonsiirtonopeutta ja -laatua ci taata tässä televisiossa.)* Käytä LAN-yhteyksissä luokan 7 10BASE-T/100BASE-TX-kaapelia (lisävaruste).

Mallinimi KDL- 60EX70x		52EX70x 46EX70x 40EX70x 32EX70x
Virta ja muut
Käyttöjännite		220 V – 240 V AC, 50 Hz
Näytön koko (halkaisija)		60 tuumaa/noin152,5 cm	52 tuumaa/noin 132,2 cm	46 tuumaa/noin 116,8 cm	40 tuumaa/noin 101,6 cm	32 tuumaa/noin 80,1 cm
Näytön erottelutarkkuus		1 920 pistettä (vaaka) × 1 080 viivaa (pysty)
Virrankulutus	”Koti”-/ ”Vakio”-tiloissa	144 W 103 W 90 W	79 W 67 W
	”Myymälä”-/ ”Kirkas”-tiloissa	208 W 142 W 125 W	107 W 91 W
Virrankulutus valmiustilassa*1		0,23 W (15 kun "Pikakäynnistys"-asetuksena on "Päällä") 0,2			W (15 kun "Pikakäynnistys"-asetuksena on "Päällä")
Keskimääräinen vuotuinen energiankulutus*2		210 kWh 150 kWh	131 kWh 115 kWh 98 kWh
Mitat (noin) (l × k × s)
pöytäjalustan kanssa		143,1 × 90,9 × 38,6 cm	125,2 × 80,5 × 35,0 cm	111,8 × 73,0 × 28,0 cm	98,5 × 65,5 × 28,0 cm	81,1 × 53,9 × 25,0 cm
ilman pöytäjalustaa		143,1 × 87,7 × 6,6 cm	125,2 × 77,5 × 6,5 cm	111,8 × 69,8 × 6,5 cm	98,5 × 62,3 × 6,4 cm	81,1 × 50,7 × 6,5 cm
Mallinimi KDL-		60EX70x	52EX70x	46EX70x	40EX70x	32EX70x
Paino (noin)
pöytäjalustan kanssa		38,1 kg 27,0 kg 21,3	kg 17,8 kg 12,7 kg
ilman pöytäjalustaa		31,3 kg 22,7 kg 18,4	kg 14,9 kg 10,7 kg
Vakiovarusteet	Katso "Lisävarusteiden tarkistaminen" (sivu 3).
Lisävarusteet	Seinäasennuskiinnitin: SU-WL500

Mallinimi KDL- 55EX71x		46EX71x 40EX71x 32EX71x
Virta ja muut
Käyttöjännite		220 V – 240 V AC, 50 Hz
Näytön koko (halkaisija)		55 tuumaa/noin 138,8 cm	46 tuumaa/noin 116,8 cm	40 tuumaa/noin 101,6 cm	32 tuumaa/noin 80,1 cm
Näytön erottelutarkkuus		1 920 pistettä (vaaka) × 1 080 viivaa (pysty)
Virrankulutus	"Koti"-/ "Vakio"-tiloissa	101 W 86 W 84 W 52 W
	"Myymälä"-/ "Kirkas"-tiloissa	141 W 120 W 114 W 73 W
Virrankulutus valmiustilassa*1		0,2 W (15 kun "Pikakäynnistys"-asetuksena on "Päällä")	0,2 W (13 kun "Pikakäynnistys"-asetuksena on "Päällä")
Keskimääräinen vuotuinen energiankulutus*2		147 kWh 126 kWh 123 kWh 76 kWh
Mitat (noin) (l × k × s)
pöytäjalustan kanssa		127,8 × 79,7 × 35,0 cm 108,5 × 68,8 × 26,0 cm 95,2 × 61,3 × 25,0 cm 76,4 × 50,7 × 25,0 cm
ilman pöytäjalustaa		127,8 × 76,5 × 7,3 cm 108,5 × 65,6 × 7,5 cm 95,2 × 58,1 × 7,4 cm 76,4 × 47,5 × 7,4 cm
Paino (noin)
pöytäjalustan kanssa		26,1 kg 18,6 kg 15,4 kg 10,8 kg
ilman pöytäjalustaa		21,8 kg 16,3 kg 13,2 kg 8,8 kg
Vakiovarusteet		Katso "Lisävarusteiden tarkistaminen" (sivu 3).
Lisävarusteet		Scinäascennuskiinnitin: SU-WL500

Mallinimi KDL- 40EX60x 32EX60x
Virta ja muut
Käyttöjännite		220 V – 240 V AC, 50 Hz
Näytön koko (halkaisija)		40 tuumaa/noin 101,6 cm 32 tuumaa/noin 80,1 cm
Näytön erottelutarkkuus		1 920 pistettä (vaaka) × 1 080 viivaa (pysty)
Virrankulutus	"Koti"-/ "Vakio"-tiloissa	73 W	58 W
	"Myymälä"-/ "Kirkas"-tiloissa	98 W	80 W
Virrankulutus valmiustilassa*1		0,2 W (15 kun "Pikakäynnistys"-asetuksena on "Päällä")
Keskimääräinen vuotuinen energiankulutus*2		107 kWh	85 kWh
Mitat (noin) (l × k × s)
pöytäjalustan kanssa		95,2 × 61,3 × 25,0 cm	76,4 × 50,7 × 25,0 cm
ilman pöytäjalustaa		95,2 × 58,1 × 7,4 cm	76,4 × 47,5 × 7,3 cm
Paino (noin)
pöytäjalustan kanssa		14,9 kg	11,1 kg
ilman pöytäjalustaa		12,7 kg	9,1 kg
Vakiovarusteet		Katso "Lisävarusteiden tarkistaminen" (sivu 3).
Lisävarusteet		Seinäasennuskiinnitin: SU-WL500

*1 Mainittu valmiustilan virrankulutus on voimassa sen jälkeen, kun televisio on suorittanut välttämättömät sisäiset toimenpiteet.

*2 4 tuntia päivässä 365 päivää vuodessa

[NO TEXT]

• Virrankulutuksen vähentäminen
- Kun taustavaloa himmennetään (näytön kirkkautta), virrankulutus vähenee.
- "Eko"-asetusten (esim. "Virransäästö" ja "Television valmiustila") avulla voit vähentää virrankulutusta ja säästää siten rahaa sähkölaskuissa.
- Kun sammutat television ENERGY SAVING SWITCH -kytkimestä (vain tietyissä malleissa), virrankulutus pienenee lähes olemattomaksi.

Rakennetta ja teknisiä ominaisuuksia voidaan muuttaa ilman ennakkoilmoitusta.

Lisävarusteiden asentaminen (seinäasennuskiinnitin)

Asiakkaille:

Tuotteen suojelemiseksi ja turvallisuuden vuoksi Sony suosittelee, että television seinäasennus annetaan Sonyn jälleenmyyjän tai asiantuntevan urakoitsijan tehtäväksi. Älä yritä asentaa laitetta itse.

Sony-jälleenmyyjille ja huoltoliikkeille:

Noudata turvallisuusohjeita tämän tuotteen asennuksessa, kausihuollossa ja tarkastuksessa.

Televisio voidaan asentaa SU-WL500-seinäasennuskiinnittimen avulla (myydään erikseen).

• Katso asennusohjeet seinäasennuskiinnittimen mukana toimitetuista ohjeista.
• Lisätietoja on kohdassa "Pöytäjalustan irrottaminen televisiosta" (sivu 6).

[NO TEXT]

• Aseta televisio pöytäjalustalle, kun kiinnität asennuskoukkua.
• Säilö ruuvit turvalliseen paikkaan lasten ulottumattomiin.
• Kun kiinnität pöytäjalustan takaisin televisioon, varmista, että kiinnität irrotetut ruuvit alkuperäisille paikoilleen television takaosaan.

Tämän tuotteen asentaminen edellyttää riittävää ammattitaitoa erityisesti sen määrittämiseksi, kestääkö seinä television painon. Tämän tuotteen seinään asentaminen on jätettävä Sonyn jälleenmyyjän tai huoltoliikkeen tehtäväksi ja asennuksen turvallisuuteen on kiinnitettävä riittävästi huomiota. Sony ei ole vastuussa mistään vahingosta tai vammoista, jotka johtuvat tuotteen väärästä käsittelystä tai asennuksesta.

Television asennusmittataulukko

Yksikkö: cm

Edellä olevan taulukon mitat voivat vaihdella hieman asennuksen mukaan.

VAROITUS

Seinän on kestettävä asennettavan television painoon verrattuna vähintään nelinkertainen paino. Paino on ilmoitettu kohdassa "Tekniset tiedot" (sivu 10).

Ruuvien ja koukkujen sijainnin kaavakuva ja taulukko

Mallin nimi Ruuvien sijainti Koukkujen sijainti
KDL-60EX70xKDL-55EX71x	e, j	a
KDL-52EX70xKDL-46EX71x/46EX70xKDL-40EX71x/40EX70x/40EX60x		b
KDL-32EX71x/32EX70x/32EX60xf, jc

Ruvien sijainti

Kiinnitettäessä asennuskoukkua televisioon.

Koukkujen sijainti

Asennettaessa televisiota pohjakiinnikkeeseen.

Noudata television asennuksessa ja käytössä seuraavia ohjeita välttääksesi tulipalon tai sähköiskun vaaran tai laitteen vaurioitumisen ja/tai henkilövahingot.

Asennus

• Televisio on sijoitettava helposti käsillä olevan verkkopistorasian lähelle.
• Sijoita televisio tukevalle ja vaakasuoralle alustalle.
• Seinäasennuksen saa suorittaa ainoastaan asiantunteva henkilöstö.
• Turvallisuussyistä on erittäin tärkeää käyttää Sonyn varusteita:
• Seinäasennusteline SU-WL500

- Kiinnitä kiinnityskoukut televisioon seinäasennustelincen mukana toimitetuilla ruuveilla. Mukana toimitettujen ruuvien pituus on 8 mm - 12 mm mitattuna kiinnityskoukun kiinnityspinnasta. Ruuvien halkaisija ja pituus vaihtelevat riippuen seinäasennustelincen mallista. Muiden kuin mukana toimitettujen ruuvien käyttö voi aiheuttaa vaurioita television sisäosiin, television putoamisen tai muuta vahinkoa.

8 mm - 12 mm

Ruuvi (toimitetaan seinäasennustelineen mukana) Kiinnityskoukku

Laitteen kuljettaminen ja siirtäminen

• Irrota kaikki kaapelit ennen television siirtämistä.
• Suurikokoisen television siirtämisessä tarvitaan vähintään kaksi henkilöä.
• Kun siirrät laitetta käsin, kannattele sitä viereisen kuvan mukaisesti. Älä paina LCD-näytön pintaa tai näytön ympärillä olevaa kehystä.

• Kun nostat tai siirrät televisiota, tartu siihen tukevasti pohjasta.
• Älä altista laitetta iskuille tai lialliselle tärinälle kuljetuksen aikana.
• Kun toimitat television huoltoon, tai kun kuljetat sitä muuton yhteydessä, pakkaa laite alkuperäiseen pakkaukseen ja suojaa se alkuperäisillä pakkausmateriaaleilla.

Ilmanvaihto

• Älä peitä television ilmanvaihtoaukkoja äläkä työnnä mitään kotelon sisään.
• Jätä television ympärille tilaa alla olevan kuvan mukaisesti.
• Sonyn seinäasennustelineen käyttäminen on erittäin suositeltavaa riittävän ilmankierron varmistamiseksi.

Asennus seinälle

Asennus jalustalle

• Noudata seuraavia ohjeita varmistaaksesi asianmukaisen ilmanvaihdon ja estääksesi lian tai pölyn keräantymisen:
• Älä asenna televisiota takaosan varaan, ylösalaisin, takapcrin tai sivuttain.
• Älä sijoita televisiota hyllyn, maton tai vuoteen päälle tai kaapin sisälle.
• Älä peitä televisiota millään tekstiilillä tai muilla vastaavilla, esimerkiksi verhoilla tai sanomalehdellä jne.
• Älä asenna televisiota alla olevien kuvien mukaisesti.

Verkkovirtajohto

Noudata verkkovirtajohdon ja pistorasian käsittelyssä seuraavia ohjeita välttääksesi tulipalon tai sähköiskun vaaran, laitteen vaurioitumisen ja/tai henkilövahingot:

• Käytä ainoastaan Sonyn verkkovirtajohtoa. Älä käytä muiden valmistajien johtoja.
• Työnnä pistoke kunnolla pistorasiaan.
• Television saa kytkeä ainoastaan verkkovirtaan 220-240 V AC.
• Irrota verkkovirtajohto pistorasiasta kaapeleiden asennuksen ajaksi turvallisuuden vuoksi. Varo kompastumasta kaapeleihin.
• Irrota verkkovirtajohto pistorasiasta ennen kuin teet mitään toimenpiteitä televisiolle tai siirrät sitä.
  – Pidä verkkovirtajohto etäällä lämmönlähteistä.
• Irrota pistoke pistorasiasta ja puhdista se säännöllisin väliajoin. Jos pistoke on pölyinen ja siihen tiivistyy kosteutta, sen eriste voi vaurioitua ja seurauksena voi olla tulipalo.

Huomautuksia

• Älä käytä television mukana toimitettua verkkovirtajohtoa minkään muun laitteen virtaliitännässä.
• Älä purista, taivuta tai kierrä verkkovirtajohtoa voimakkaasti. Johtimet voivat paljastua tai rikkoutua.
• Älä tee muutoksia verkkovirtajohtoon.
• Älä aseta raskaita esineitä verkkovirtajohdon päälle.
• Kun irrotat pistokkeen pistorasiasta, älä vedä johdosta.
• Älä kytke liian montaa laitetta samaan pistorasiaan.
• Älä käytä vääränlaista pistorasiaa.

Kielletyt käyttötavat

Älä asenna tai käytä televisiota seuraavassa kuvatuissa paikoissa, ympäristöissä tai tilanteissa. Seurauksena voi olla toimintahäiriöitä, jotka aiheuttavat tulipalon, sähköiskun, laitteen vaurioitumisen ja/tai henkilövahinkoja.

Kielletyt sijoituspaikat:

Ulkotilat (suora auringonpaiste), merenranta, laiva tai muu alus, ajoneuvon sisätilat, terveydenhoitolaitokset, epävakaa sijoituspaikka, altistus vedelle, sateelle, kosteudelle tai savulle.

Kielletty ympäristö:

Kuuma, kostea ja hyvin pölyinen ympäristö; paikat, joissa television sisään voi mennä hyönteisiä tai joissa televisio voi joutua alttiiksi tärinälle; tulenarkojen esineiden läheisyys (kynttilät jne.). Television päälle ei saa tiputtaa tai roiskuttaa mitään nesteitä eikä sen päälle saa laittaa nesteillä täytettyjä esineitä (esim. kukkamaljakkoa).

Kielletyt tilanteet:

Älä käytä televisiota kostein käsin tai jos television suojapanceli on irrotettu. Älä käytä televisiota sellaisten lisälaitteiden kanssa, jotka eivät ole valmistajan hyväksymiä. Irrota television virtapistoke ja antennin pistoke pistorasiasta ukkosmyrskyn aikana.

Särkymisen vaara:

• Älä heitä mitään televisiota kohti. Näytön lasi voi särkyä iskun voimasta aiheuttaen vakavia vahinkoja.
• Jos television näytön pintaan tulee vaurioita, älä koske siihen ennen kuin olet irrottanut virtajohdon pistorasiasta. Sähköiskun vaara.

Kun televisiota ei käytetä

• Jos et käytä televisiota useaan päivään, kytke se irti verkkovirrasta ympäristö- ja turvallisuussyistä.
• Televisio ci kytkeydy kokonaan irti verkkovirrasta, kun se kytketään pois päältä virtakytkimellä. Kytke televisio kokonaan irti verkkovirrasta irrottamalla pistoke verkkopistorasiasta.
• Huomaa kuitenkin, että joissakin televisioissa voi olla toimintoja, jotka toimiakseen edellyttävät television olevan valmiustilassa.

Lasten turvallisuus

• Älä anna lasten kiivetä television päälle.
• Pidä kaikki varusteet poissa lasten ulottuvilta, jotta lapset eivät vahingossa nielaise pikkuesineitä.

Toimintaohjeet ongelmatilanteissa

Katkaise virta televisiosta ja irrota pistoke pistorasiasta välittömästi, jos jokin alla mainituista ongelmatilanteista esiintyy.

Toimita televisio tarkastettavaksi valtuutettuun huoltoon jälleenmyyjän tai Sonyn huoltokeskuksen kautta.

Ongelmatilanteet:

• Verkkovirtajohto on vaurioitunut.
• Pistoke ei ole sopiva.
• Televisio on vaurioitunut putoamisen, iskun tai törmäyksen vuoksi.
• Television sisään on päässyt nestettä tai esineitä.

Varoitus

Älä sijoita kynttilää tai muuta avotulta tämän tuotteen lähelle, jotta vältät tulipalon vaaran.

Varotoimenpiteet

Television katseleminen

• Katsele televisiota kohtuullisessa valaistuksessa, sillä katselu heikossa valaistuksessa tai pitkän aikaa rasittaa silmiä.
• Säädä äänenvoimakkuus kuulokkeita käyttäessäsi riittävän pieneksi, sillä suuri äänenvoimakkuus voi vahingoittaa kuuloa.

LCD-näyttö

• LCD-näyttö on valmistettu pitkälle kehitetyn teknologian mukaisesti, ja siinä on tehokkaita pikseleitä vähintään 99.99 %. LCD-näytössä voi näkyä jatkuvasti mustia pisteitä tai kirkkaita valopisteitä (punainen, sininen tai vihreä). Tämä on LCD-näytön normaali ominaisuus eikä siis merkki viasta.
• Älä paina tai raaputa näytön pintaa äläkä laita mitään esineitä television päälle. Kuva voi muuttua epätasaiseksi tai LCD-näyttö voi vahingoittua.
• Jos televisiota käytetään kylmässä paikassa, kuvaan saattaa tulla vääristymiä tai kuva voi tummua. Tämä ei ole merkki viasta. Nämä ilmiöt häviävät lämpötilan noustessa.
• Jos näyttöön jätetään liikkumaton kuva pitkäksi ajaksi, näyttöön saattaa jäädä jälki kuva. Sen pitäisi kuitenkin kadota jonkin ajan kuluttua.
• Näytön ja kotelon lämpeneminen television käytön aikana on normaalia.
• LCD-näyttö sisältää pienen määrän nestekiteitä. Jotkin tässä televisiossa käytetyt loisteputket sisältävät myös elohopeaa. Noudata paikallisia jätehuoltomääräyksiä.

Television näytön pinnan ja kotelon käsitteleminen ja puhdistaminen

Irrota televisioon kytketty virtajohto pistorasiasta aina ennen television puhdistusta.

Noudata seuraavia ohjeita välttääksesi vahingoittamasta kotelon tai näytön pintaa.

• Pyyhi pöly varovasti näytön pinnasta tai kotelosta pehmeällä liinalla. Jos pöly ei lähde pois helposti, pyyhi näyttö pehmeällä liinalla, joka on kostutettu laimealla pesuaineliuoksella.

- Älä ruiskuta vettä tai pesuainetta suoraan televisioon. Se voi valua näytön alaosaan tai ulkopuolisiin osiin ja aiheuttaa toimintahäiriöitä.

- Älä käytä hankaustyynyjä, hapanta tai emäksistä pesuainetta, hankausjauhetta tai liuotinta, kuten alkoholia, bensiiniä tai tinneriä, tai hyönteismyrkkyä. Tällaisten aineiden käyttö tai pitkäaikainen kosketus kumin tai vinyylin kanssa voi vahingoittaa näytön ja kotelon pintaa.

- Ilmanvaihtoaukot on suositeltavaa imuroida säännöllisin väliajoin hyvän ilmanvaihdon varmistamiseksi.

- Kun säädät television katselukulmaa, siirrä laitetta varovasti, jotta se ci irtoa tai luiskahda pois pöytäjalustalta.

Lisälaitteet

- Pidä kaikki sähkömagneettista säteilyä aiheuttavat lisävarusteet tai laitteet poissa television läheltä. Sähkömagneettinen säteily voi aiheuttaa häiriöitä kuvaan ja/tai kohinaa.

- Tämä laite on testeissä todettu olevan EMC-direktiivin rajoitusten mukainen käytettäessä liitäntäkaapelia, joka on enintään 3 metrin pituinen.

Paristot

• Tarkista oikea polariteetti asentaessasi paristoja.
• Älä käytä yhdessä erityyppisiä paristoja tai uusia ja vanhoja paristoja.
• Hävitä käytetyt paristot ympäristöystävällisesti. Joissakin maissa paristojen hävittämiseen liittyy määäräyksiä. Kysy neuvoa jätehuoltokeskuksesta.
• Käsittele kaukosäädintä varovasti. Varo pudottamasta kaukosäädintä tai astumasta sen päälle. Älä myöskään kaada mitään nestettä kaukosäätimen päälle.
• Älä laita kaukosäädintä lämmönlähteen lähelle tai suoraan auringonvaloon. Älä myöskään pidä sitä kosteassa huoneessa.

Television käytöstäpoisto ja hävittäminen

Käytöstä poistettujen sähkö- ja elektroniikkalait- teiden hävittäminen

(koskee Euroopan yhteisön ja muiden Euroopan maiden jätehuoltoa)

Tämä laitteeseen tai sen pakkaukseen merkitty symboli tarkoittaa, että laitetta ei saa käsitellä kotitalousjätteenä. Sen sijaan laite on toimitettava sähkö-

ja elektroniikkalaitteiden kierrätyksestä huolehtivaan keräys- ja kierrätyspisteeseen. Varmistamalla, että tämä laite hävitetään asianmukaisesti, voit auttaa estämään mahdollisia ympäristö- ja terveyshaittoja, joita muuten voi aiheutua laitteen cpääasianmukaisesta käsittelystä. Materiaalien kierrätys säästää luonnonvaroja. Lisätietoja laitteen käsittelystä, taltecnotosta ja kierrätyksestä on saatavilla paikallisilta ympäristöviranomaisilta, jätehuoltokeskuksesta tai liikkeestä, josta laite on ostettu.

Käytöstä poistettujen paristojen hävitys (koskee Euroopan unionia sekä

muita Euroopan maita, joissa on erillisiä keräysjärjestelmiä)

Tämä symboli paristossa tai sen pakkauksessa tarkoittaa, ettei paristoa lasketa normaaliksi kotitalousjätteeksi. Tietyissä paristoissa tätä symbolia voidaan käyttää yhdessä kemikaalia ilmaisevan symbolin kanssa. Paristoon on lisätty kemikaaleja elohopea (Hg) ja lyijyä (Pb) ilmaisevat symbolit, jos paristo sisältää enemmän kuin 0,0005 % elohopeaa tai enemmän kuin 0,004 % lyijyä. Varmistamalla, että paristo poistetaan käytöstä asiaan kuuluvalla tavalla, estetään mahdollisia negatiivisia vaikutuksia luonnolle ja ihmisten terveydelle, joita paristojen vääärä hävittäminen saattaa aihcuttaa. Materiaalien kierrätys auttaa säästämään luonnonvaroja. Mikäli tuotteen turvallisuus, suorituskyky tai tietojen säilyminen vaatii, että paristo on kiintcästi kytketty laitteeseen, tulee pariston vaihto suorittaa valtuutetun huollon toimesta. Jotta varmistetaan, että käytöstä poistettu tuote käsitellään asianmukaisesti, tulee tuote viedä käytöstä poistettujen sähkö- ja elektroniikkalaitteiden vastaanottopisteeseen. Muiden paristojen osalta tarkista käyttöohjeesta miten paristo irroitetaan tuotteesta turvallisesti. Toimita käytöstä poistettu paristo paristojen vastaanottopisteeseen. Lisätietoja tuottciden ja paristojen kierrätyksestä saa paikallisilta viranomaisilta, jäteyhtiöistä tai liikkeestä, josta tuote on ostettu.

Sony myöntää tälle LCD-televisiolle vähintään 2 vuoden takuun ja elektroniikkaosille 7 vuoden saatavuustakuun.

Hyödyllista tietoa Sony tuotteista
