Typ produktu	Televízor s elektrónovou trubicou (CRT)
Model	KV-29RE10K
Značka	Sony
Uhlopriečka obrazovky	29 palcov (72 cm)
Formát obrazovky	4:3
Rozlíšenie	576i (PAL) / 480i (NTSC)
Obnovovacia frekvencia	50 Hz / 60 Hz
Zvukový systém	Stereo NICAM, 2 reproduktory po 10 W
Vstupy	2x SCART (RGB), 1x kompozitný (RCA), 1x S-Video, anténny vstup
Výstupy	1x audio výstup (RCA), 1x slúchadlá (3.5 mm)
Teletekst	Áno, až 1000 strán
Spotreba energie	130 W (max.)
Napájacie napätie	220-240 V, 50 Hz
Rozmery (so stojanom)	705 x 555 x 510 mm
Hmotnosť	38 kg
Vlastnosti	100 pamäťových kanálov, časovač spánku, detská poistka, automatické vypnutie
Čistenie	Utierať mäkkou suchou handričkou, nepoužívať abrazíva ani rozpúšťadlá
Bezpečnostné opatrenia	Neinštalovať v blízkosti zdrojov tepla a vody, zabezpečiť vetranie
Náhradné diely	Diaľkové ovládanie RM-1000, napájací adaptér (vstavaný)
Oprava	Obrátiť sa len na autorizované servisné stredisko, neotvárať kryt

Často kladené otázky - KV-29RE10K SONY

Ako pripojiť externé zariadenie k televízoru Sony KV-29RE10K?

Použite vstupy SCART alebo kompozitný (RCA). Pripojte kábel zo zariadenia k príslušnému konektoru na zadnom paneli. Potom vyberte zdroj signálu tlačidlom TV/Video na diaľkovom ovládaní.

Prečo nie je zvuk na televízore?

Skontrolujte, či nie je zapnutý režim stlmenia (tlačidlo Mute). Uistite sa, že hlasitosť nie je na nule. Tiež skontrolujte nastavenia audio výstupu: možno je zvuk presmerovaný na externé reproduktory.

Ako nastaviť kanály na Sony KV-29RE10K?

Stlačte tlačidlo Menu na diaľkovom ovládaní, vyberte sekciu Nastavenie (Setup), potom Automatické ladenie (Auto Program). Televízor naskenuje dostupné kanály a uloží ich.

Čo robiť, ak je obraz skreslený alebo sa zdvojuje?

Skontrolujte kvalitu anténneho signálu. Ak používate externý zdroj, uistite sa o spoľahlivosti pripojenia kábla. Tiež skúste reštartovať televízor odpojením od siete na 30 sekúnd.

Ako aktivovať detskú poistku?

V menu vyberte Systém (System) -> Detská poistka (Child Lock). Zadajte PIN kód (predvolene 0000) a vyberte kanály alebo vstupy na zablokovanie.

Aký diaľkový ovládač je vhodný pre KV-29RE10K?

Originálny ovládač je Sony RM-1000. Vhodné sú aj univerzálne ovládače s kódmi Sony.

Je možné pripojiť slúchadlá k televízoru?

Áno, na zadnom paneli je konektor pre slúchadlá 3.5 mm. Pri pripojení slúchadiel sa reproduktory televízora automaticky vypnú.

Ako obnoviť výrobné nastavenia televízora?

V menu vyberte Nastavenie -> Reset (Reset). Potvrďte akciu. Všetky používateľské nastavenia vrátane kanálov budú vymazané.

Prečo sa televízor nezapína?

Skontrolujte pripojenie k sieti a funkčnosť zásuvky. Skúste stlačiť tlačidlo napájania na tele. Ak indikátor nesvieti, možno je poistka prepálená – vyžaduje sa servisný zásah.

Ako vyčistiť obrazovku televízora?

Používajte len mäkkú suchú handričku bez chĺpkov. Nestriekajte kvapalinu priamo na obrazovku. Na silné znečistenie mierne navlhčite handričku vodou alebo špeciálnym prostriedkom na CRT obrazovky.

NÁVOD NA OBSLUHU KV-29RE10K SONY

Opakovaným stisknutím nastavíte specifický obraz.

Stupeň 1 Stupeň 2 Stupeň 3 / Funkce

Stupeň 1 Stupeň 2 Stupeň 3 / Funkce

Stupeň 1 Stupeň 2 Stupeň 3 / Funkce

Stupeň 1 Stupeň 2 Stupeň 3 / Funkce

Tento prijímač môže byť zapojenýlen do elektrickej siete na zdrojstriedavého prúdu 220-240V.Nezapájate veľa aparátov do tejistej zásuvky, pretože by mohlodôjšť k elektrickému skratu apožiaru.	Z dôvodov ochrany životnéhoprostredia ako i bezpečnostnýchdôvodov sa neodporúča nechávaťtelevizny prijímač v stavedočasného vypnutia, ked’ sanepouživa. Vypnite ho stlačenímhlavného vypínača a v dobeneprítomnosti ho odpojte zo siete.	Nikdy nestrkajte žiadne predmety dovnútra prijímača a dávajte pozor, abyste nevyliali do aparátu tekutinu,nakol’ko by ste mohli spôsobit’ skratalebo požiar. Ak by sa dostal do vnútratelevízneho prijímača akýkol’vekpredmet alebo tekutina, nezapínajteho a zavolajte ihned’ kvalifikovanýtechnický servis.
Nesnímajte zadný kryt na televíznom prijímači. Ak je to potrebné, obrátte sa na technickýsevis.	Počas búrky sa z dôvodovvlastnej bezpečnosti nedotýkajtežiadnej časti televíznehoprijímača, najmä napájaciehokábla ako i kábla antény.	Nevystavujte televízny prijímačdažďu ani vlhkosti, aby stepredišli skratom a požiaru.
Neblokujte prístupvzduchu ani nezakrývajte vetraciemriežky a otvory na aparáte. Kvôlisprávnemu vetraniu nechajteokolo televízneho prijímača vol’nýpriestor minimálne 10 cm.	Nikdy neumiestňujte televíznyprijímač na príliš teplom, vlhkomalebo prašnom mieste.Neumiestňujte ho ani na mieste,kde by mohol byť vystavenýmechanickému vibrovaniu.	Aby ste predišli riziku požiaru,neumiestňujte v blízkostitelevízneho prijímača horľavépredmety, sviečky a materiál,ktorý by mohol spôsobit’ požiar.
Obrazovku a plastový kryttelevízora čistite mäkkou, miernenavlhčenou tkaninou. Nepoužívajtedrsný papier, alkalické čistíče,čistiaci prášok alebo roztok, akonapr. lieh, benzín alebo antistatickýspray. Pre Vašu bezpečnosť predčistením odpojte televízor zo siete.	Aparát odpájajte zo sietetáhaním priamo za zásuvku.Nikdy neťahajte za kábel.	Neklad’te tažké predmety nanapájací kábel, nakol’ko by ste homohli poškodiť. OdporúčameVám, aby ste zvinuli zvyšnú časťkábla na navinovač kábla, ktorýsa nachádza na zadnej stranekrytu televízneho prijímača.
Umiestnite televízny prijímač na nábytok alebo policu, ktoré súdostatočne silné, veľké a stabilné,aby ho udržali. Nedovoľte, aby poňom skákali deti. Neklad’te ho nabok alebo obrazovkou smeromnahor.	Ak musíte hýbať aparátom,odpojte ho najprv zo siete. Priprevoze dajte pozor na nerovnéplochy, schody a pod. Ak Vámtelevizny prijímač spadne aleboutrpí úder, avizujte ihned’ odbornýtechnický servis.	Nezakrývajte vetracie štrbinyžiadnym predmetom akozáclony, noviny a pod.

Đakujeme, že ste sa rozhodli pre tento farebný televízor Sony Trinitron.

Pred začatím používania televízora si pozorne prečítajte tento návod na obsluhu a uschovajte ho pre prípad jeho použitia v budúcnosti.

• Dôležitá informácia.

- Informácia o funkcii.

- 1,2... Poradie pokynov, podl'a ktorých treba postupovat'.

- Tieňované tlačidlá dial'kového ovládača označujú tlačidlá, ktoré treba stlačit' k vykonaniu rôznych pokynov.

Prvé zapojenie televízora

Zapnutie a automatické naladenie televízora 7

Režim menu na obrazovke

Úvod a použitie rôznych menu....9

Sprievodca po menu:

Nastavenie obrazu 9

Nastavenie zvuku....10

Časovač vypnutia....11

Jazyk/Krajina 11

Doplnkové informácie

Pripojenie prídavných zariadení 18

Použitie prídavných zariadení 19

Riešenie problémov 21

Tento prijímač môže byť zapojenýlen do elektrickej siete na zdrojstriedavého prúdu 220-240V.Nezapájajte veľa aparátov do tejistej zásuvky, pretože by mohlodôjšť k elektrickému skratu apožiaru.	Z dôvodov ochrany životnéhoprostredia ako i bezpečnostnýchdôvodov sa neodporúča nechávaťtelevízny prijímač v stavedočasného vypnutia, ked’ sanepouživa. Vypnite ho stlačenímhlavného vypínača a v dobeneprítomnosti ho odpojte zo siete.	Nikdy nestrkajte žiadne predmety dovnútra prijímača a dávajte pozor, abyste nevyliali do aparátu tekutinu,nakol’ko by ste mohli spôsobit’ skratalebo požiar. Ak by sa dostal do vnútratelevízneho prijímača akýkol’vekpredmet alebo tekutina, nezapínajteho a zavolajte ihned’ kvalifikovanýtechnický servis.
Nesnímajte zadný kryt na televíznom prijímači. Ak je to potrebné, obrátte sa na technickýsevis.	Počas búrky sa z dôvodovvlastnej bezpečnosti nedotýkajtežiadnej časti televíznehoprijímača, najmä napájaciehokábla ako i kábla antény.	Nevystavujte televízny prijímačdažďu ani vlhkosti, aby stepredišli skratom a požiaru.
Neblokujte prístupvzduchu ani nezakrývajte vetraciemriežky a otvory na aparáte. Kvôlisprávnemu vetraniu nechajteokolo televízneho prijímača vol’nýpriestor minimálne 10 cm.	Nikdy neumiestňujte televíznyprijímač na priliš teplom, vlhkomalebo prašnom mieste.Neumiestňujte ho ani na mieste,kde by mohol byť vystavenýmechanickému vibrovaniu.	Aby ste predišli riziku požiaru,neumiestňujte v blízkostitelevízneho prijímača horľavépredmety, sviečky a materiál,ktorý by mohol spôsobit’ požiar.
Obrazovku a plastový kryttelevízora čistite mäkkou, miernenavlhčenou tkaninou. Nepoužívajtedrsný papier, alkalické čistíče,čistiaci prášok alebo roztok, akonapr. lieh, benzín alebo antistatickýspray. Pre Vašu bezpečnosť predčistením odpojte televízor zo siete.	Aparát odpájajte zo sietetľahaním priamo za zásuvku.Nikdy neťahajte za kábel.	Neklad’te tažké predmety nanapájací kábel, nakol’ko by ste homohli poškodiť. OdporúčameVám, aby ste zvinuli zvyšnú časťkábla na navinovač kábla, ktorýsa nachádza na zadnej stranekrytu televízneho prijímača.
Umiestnite televízny prijímač na nábytok alebo policu, ktoré súdostatočne silné, veľké a stabilné,aby ho udržali. Nedovoľte, aby poňom skákali deti. Neklad’te ho nabok alebo obrazovkou smeromnahor.	Ak musíte hýbať aparátom,odpojte ho najprv zo siete. Priprevoze dajte pozor na nerovnéplochy, schody a pod. Ak Vámtelevizny prijímač spadne aleboutrpí úder, avizujte ihned’ odbornýtechnický servis.	Nezakrývajte vetracie štrbinyžiadnym predmetom akozáclony, noviny a pod.

Zobrazenie informácie na obrazovke

Stlačením tohto tlačidla sa na obrazovke objavia všetky údaje. Stlačte tlačidlo znova a táto informácia z obrazovky zmizne.

Výber kanálov

Stlačte tieto tlačidlá, aby ste si zvolili žiadané kanály.

Pre vol'bu kanálov označených dvojmiestnym číslom stlačte druhú číslicu v kratšom čase ako 2,5 sekundy.

alebo

Stlačte toto tlačidlo, aby ste vypli teletext alebo vstup videa.

Výber teletextu

Dočasné vypnutie televízora

Kvôli šetreniu energie, sa odporúča vypnút televízor úplne, ked' sa nepoužíva.

Ak počas 15 minút nie je televízny signál, ani sa nestláča žiadne tlačidlo, televízor prejde automaticky do režimu do časného vypnutia (standby).

Výber zdroja vstupu

Stláčajte toto tlačidlo opakovane, až kým sa na obrazovke objaví znamienko žiadaného zdroja vstupu.

Stlačte toto tlačidlo, aby sa znovu objavil posledný vybraný kanál (predchádzajúci kanál by sa mal vopred zobrazit aspoň na 5 sekúnd).

Zvýšit o jeden stupeň.
Znížit o jeden stupeň.
Zvolit' menu alebo sa vrátit' na predchádzajúcu vol'bu.
Zvolit' menu alebo zvolit' nasledujúcu vol'bu.

OK Potvrdit vol'bu.

- Ked' MENU nie je zapojené:

alebo a následne znovu stlačte OK, objaví sa zvolený kanál.

Opakovaným stlačením zmeníte formát zobrazenia: 4:3 pre obvyklý obraz alebo 16:9 pre imitáciu širokouhlého obrazu.

Vol'ba kanálov

Stlačením tohto tlačidla zvolíte nasledujúci alebo predchádzajúci kanál.

Okrem týchto funkcií televízora sa všetky farebné tlačidlá používajú aj pre teletext. Obsiahlejšia informácia je uvedená v časti "Teletext" tohto návodu na obsluhu.

Skontrolujte, či boli dodané batérie umiestnené v správnej polarizácii.

Berte ohľad na životné prostredie a na odstraňovanie použitých batérií zvol’te taký spôsob, ktorý nepoškodzuje životné prostredie - zaneste ich do zvláštnych kontajnerov určených na tento účel.

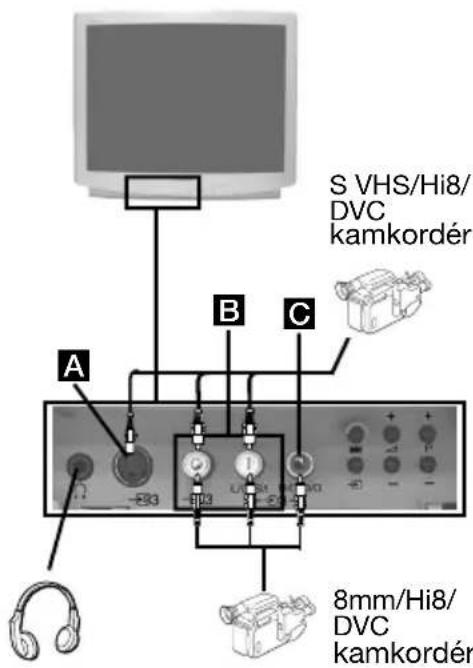

Káble na pripojenie sa nedodávajú.

Podrobnejšiu informáciu o pripojení videa nájdete v časti "Pripojenie prídavných zariadení" v tomto návode na obsluhu.

Pripojené pomocou 21- kolíkového eurokonektora záleží od Vášho rozhodnutia.

Zapnutie a automatické naladenie televízora

Po prvom zapnutí televízora sa na obrazovke objaví súbor MENU, pomocou ktore'ho budete môčť: 1) zvoliť si jazyk pre menu, 2) zvoliť si krajinu, v ktorej chcete používať televízor, 3) nastaviť naklonenie obrazu (iba pre KV-29RE10K), 4) hl'adať a automaticky ukladať všetky kanály (televízne stanice), ktoré sú k dispozícii a 5) zmeniť si poradie, v ktorom sa kanály (televízne stanice) objavia na obrazovke.

Ak neskôr potrebujete zmeniť niektoré z týchto nastavení, môžete to urobit tak, že zvolíte príslušnú funkciu v (menu Nastavenie), alebo stlačíte tlačidlo znočluvedenia televizneho prijímača do chodu.

1 Zapojte televízor do elektrickej siete (220-240V striedavý prúd, 50Hz). Stlačte tlačidlo zapnutie/vypnutie na čelnej časti televízora, aby ste televízor zapli. Ked' stlačíte toto tlačidlo poprvýkrát, na obrazovke sa automaticky objaví menu Language (Jazyk).

2 Stlačte tlačidlo alebo na dial'kovom ovládači pre zvolenie jazyka a potom stlačte tlačidlo OK, aby ste potvrdili výber. Od tohto okamžiku sa všetky menu objavia vo zvolenom jazyku.

3 Na obrazovke sa automaticky objaví menu Krajina. Stlačte tlačidlo ačebo k zvoleniu krajiny, v ktorej chcete používať televízor a následne stlačte tlačidlo OK, aby ste potvrdili výber.

• Ak v zozname nie je uvedená krajina, v ktorej bude te používať televízor, zvol’te "-" namiesto krajiny.
  •V prípade, že sa pri sledovaní teletextu písanom cyrilikou na obrazovke objavujú nesprávne písmená, odporúčame Vám zvolit' pri výbere krajiny Rusko.

Nasledujúca ponuka sa zobrazuje iba pre model KV-29RE10K. V prípade modelu KV-25RE10K preskočte tento krok a prejdite na krok 5.

Z dôvodov vplyvu magnetického poľa Zeme sa môže stat', že sa obraz na televíznej obrazovke nakloní. Menu Otočenie obrazu vám umožní v takom prípade obraz napravit'.

a) Ak nie je potrebné, stlačte alebo, abyste zvolili Nie je potrebné a stlačte OK.
b) Ak je potrebné, stlačte alebo, aby ste zvolili Upravit' teraz a stlačte OK. Potom napravte naklonenie obrazu otočením v rozmedzí od -5 do +5 stlačením ↓ alebo. Stlačením OK sa pokyn uloží do pamäti.

pokračuje...

6 Televízor začína automaticky ladiť a vkladať do pamäti všetky kanály (televízne stanice), ktoré sú k dispozícii.

Tento proces môže trvať niekol’ko minút. Bud’te preto trpezliví a nestlačte žiadne tlačidlo, kým trvá proces ladenia, pretože v takom prípade by sa proces nedokončil.

Ak televízny prijímač nenašiel žiadaný kanál (televíznu stanicu) po uskutočnení automatického ladenia, na obrazovke sa objaví pokyn, aby ste pripojili anténu. Pripojte ju tak, ako je uvedené na str. 6 tohto návodu na obsluhu a stlačte OK. Proces automatického ladenia sa obnoví.

7 Potom ako už televízor naladil a uložil do pamäti všetky kanály (televízne stanice), na obrazovke sa automaticky objaví menu Triedenie programov, aby ste si mohli zmenit poradie, v akom sa na obrazovke objavujú kanály.

a) Ak si neželáte zmenit' poradie kanálov, prejdite na úkon 8.
b) Ak si želáte zmenit' poradie kanálov:

1 Stlačte tlačidlo alebo, abyste zvolili číslo programu s kanálom (televíznou stanicou), ktorý chcete zmeniť v poradí a následne stlačte.
2 Stlačte alebo, abyste zvolili nové číslo programu, pod ktorým si prajete uložit do pamäti zvolený kanál (televíznu stanicu) a následne stlačte.
3 Zopakujte kroky b)1 a b)2, ak si želáte zmenit' poradie aj d'alších televíznych kanálov.

8 Stlačte tlačidlo MENU, aby ste sa vrátili na bežnú televíznu obrazovku.

Televízor je pripravený na prevádzku.

Úvod a použitie rôznych menu

Tento televízor používa na obrazovke systém menu a tým Vám ukazuje rôzne operácie. presun po menu používajte nasledovné tlačidlá na dial'kovom ovládači, ktoré sú nižšie popísané:

1 Stlačte tlačidlo MENU a na obrazovke sa objaví prvý stupeň menu.

MENU

2 • K zvýrazneniu žiadaného menu alebo funkcie, stlačte tlačidlo alebo.

- K vstupu do zvoleného menu alebo funkcie, stlačte .

- K návratu do predchádzajúceho menu alebo funkcie, stlačte.

- K zmene nastavenia zvolenej funkcie, stlačte ↓ / ↑ / ◀ alebo ↗.

- K potvrdeniu a uloženiu Vašej vol'by, stlačte OK.

3 Stlačte tlačidlo MENU, menu zmizne a vrátite sa na bežnú televíznu obrazovku.

MENU

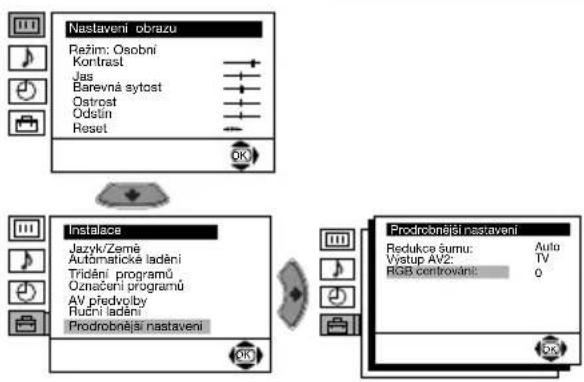

Sprievodca po menu

Stupeň 1 Stupeň 2 Stupeň 3 / Funkcia

NASTAVENIE OBRAZU

Menu "Nastavenie obrazu" Vám umožňuje zmeniť nastavenie obrazu.

Postupujte pri tom nasledovne: po zvolení funkcie, ktorú si prajete zmeniť, stlačte tlačidlo

. Potom stlačte opakovane /♠ /♠ alebo kozmene nastavenia a nakoniec stlačte OK k jeho uloženiu do pamäti.

Toto menu Vám tiež umožní zmenit režim obrazu podl'a druhu programu, ktorý sledujete:

↓ Vlastný (pre osobné požiadavky).
Priamy prenos (pre živé vysielanie, formát DVD a digitálne receivery najvyššej kvality).
↓ Filmový (pre filmy).

• Jas, Farba a Ostrost' sú nastavitel'né, len ak ste zvolili režim obrazu "Vlastný".
• Odtieň je dostupný len pre farebný systém NTSC (napr. videokazety z USA).
• Ak si želáte pôvodné nastavenie obrazu z výroby, zvol'te Reset a stlačte OK.

pokračuje...

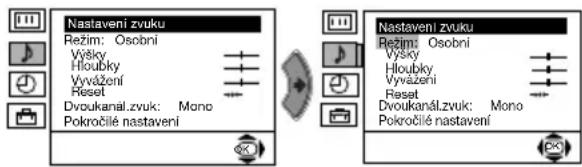

Postupujte pri tom nasledovne: po zvolení funkcie, ktorú chcete zmeniť, stlačte. Potom opakovane stlačte /♥ /♠ alebo, aby ste zmenili nastavenie a nakoniec stlačte OK, aby ste pokyn uložili do pamäti.

Toto menu má dve podmenu:

Režim

→ ↓ Vlastný (pre osobné nastavenie).
Rock
↓ Pop
↓ Jazz

Spatial: Pre zvláštne zvukové efekty.

Zap: Hlasitosť sa udržuje nezávisle od vysielacieho signálu (napr. pri reklamách).

TV reproduktory: Vyp: Zvuk prichádza z vonkajšieho zosilovača pripojeného na výstupy audia na zadnej strane televízneho prijímača.

Zap: Zvuk prichádza z reproduktorov televízneho prijímača.

• Výšky a Híbky je možné zmenit' len po zvolení "Vlastný" v režime zvuku.
• K nastaveniu pôvodného zvuku z výroby, zvol'te Reset a stlačte OK.
• V prípade dvojjazyčného vysielania zvolte funkciu Dvojkanál zvuk a nastavte ju na A pre 1. zvukový kanál, na B pre 2. zvukový kanál alebo na Mono pre kanál mono, ak je dostupný. Ak sa jedná o Stereo vysielanie, môžete si vybrat' medzi Stereo alebo Mono.

pokračuje...

ČASOVAČ VYPNUTIA

• Ak si za sledovania televízie prajete vidieť čas, ktorý zostáva do vypnutia, stlačte tlačidlo
• Minútu predtým, ako televízor vstúpi do režimu dočasného vypnutia, zostávajúci čas sa objaví na obrazovke.

JAZYK/KRAJINA

Funkcia "Jazyk/Krajina" v režime menu "Nastavenie", Vám umožní zvolit' si jazyk, v ktorom chcete, aby sa na obrazovke objavovali menu. Taktiež Vám umožní zvolit' si krajinu, v ktorej si prajete televízor používať.

AUTOMATICKÉ LADENIE

Funkcia "Automatické ladenie" v režime menu "Nastavenie" slúži na to, aby televízor hl'adal a uložil do pamäti všetky kanály (televízne stanice), ktoré sú k dispozícii.

Postupujte pri tom nasledovne: po zvolení funkcie, stlačte tlačidlo a potom pokračujte tak, ako sa uvádza v časti "Zapnutie a automatické naladenie televízora", v bode 5 a 6.

Stupeň 1

Stupeň 2

Stupeň 3 / Funkcia

TRIEDENIE PROGRAMOV

Funkcia "Triedenie programov" v režime menu "Nastavenie" Vám umožní zmenit si poradie, v ktorom sa kanály (televízne stanice) objavujú na obrazovke.

Postupujte pri tom nasledovne: po zvolení funkcie, stlačte tlačidlo a potom postupujte tak, ako sa uvádza v časti "Zapnutie a automatické naladenie televízora", v bode 7 b).

OZNAČENIE PROGRAMOV

Funkcia “Označenie programov” v rámci režimu menu “Nastavenie” Vám umožní pridelit meno kanálu pozostávajúce maximálne z piatich písmen.

Postupujte pri tom nasledovne:

1 Najprv zvol'te funkciu, potom stlačte , a následne stlačte lebo , aby ste zvolili číslo programu, ktorý chcete pomenovat'.
2 Stlačte So zvýrazneným prvým prvkom stípca Názov stlačte alebo aby ste zvolili písmeno, číslo alebo “-“ pre medzeru následne stlačte aby ste znak uložili do pamäti. Rovnakým spôsobom zvol’te ostatné štyri znaky. Stlačením OK sa pokyn uloží do pamäti.

AV PREDVOL'BY

Funkcia “AV predvol’by” v rámci režimu menu “Nastavenie” Vám umožní pridelit’ meno vonkajšiemu prídavnému zariadeniu pripojenému na tento televízny prijímač. Postupujte pri tom nasledovne:

1 Najprv zvol'te funkciu, potom stlačte následne stlačte klebo ahy ste si vybrali zdroj vstupu, ktorý chcete pomenovať (AV1 a AV2 pre prídavné zariadenia pripojené na Eurokonektory na zadnej strane televízneho prijímača a AV3 na konektory na čelnom paneli). Potom stlačte.

2 V stípci "Názov" sa automaticky objaví predurčené meno etikety:

a) Ak si želáte použit jedno zo šiestich predurčených mien CABLE, GAME, CAM, DVD, VIDEO alebo SAT, stlačte ♦lebo ♦aby ste zvolili niektoré z nich a nakoniec stlačením OK uložte pokyn do pamäti.

b) Ak chcete prideliť vlastné meno, zvol'te Zmenit a stlačte Potom so zvýrazneným prvým znakom stlačte alebo aby ste zvolili písmeno alebo číslo alebo “-” pre medzeru a stlačte aby sa znak uložil do pamäti. Rovnakým spôsobom zvol'te aj d'alšie štyri znaky a stlačením OK uložte pokyn do pamäti.

RUČNÉ LADENIE

Funkcia "Ručné ladenie" v režime menu "Nastavenie" slúži na:

a) Postupné ladenie kanálov (televíznych staníc) podľa programov, ktoré si prajete, alebo postupné ladenie video vstupu. Postupujte pri tom nasledovne:

1 Po zvolení funkcie "Ručné ladenie", stlačte tlačidlo. S vyznačenou funkciou Program stlačte potom stlačte alebo na zvolenie čísla programu (pozície), na ktorom si prajete naladiť televíznu stanicu alebo kanál videa (doporučujeme Vám, aby ste si pre kanál videa zvolili číslo programu "0"). Stlačte tlačidlo.

2 Dostupnosť nasledujúcej funkcie závisí od vol'by krajiny v režime menu "Jazyk/Krajina".

Po zvolení funkcie Systém, stlačte. ➔ Potom stlačte alebo ♠ aby ste si zvolili televízny systém (B/G pre krajiny Západnej Európy alebo D/K pre krajiny Východnej Európy). Stlačte ♦.

3 Po zvolení funkcie Kanál, stlačte tlačidlo a potom stlačte alebo na zvolenie typu kanála ("C" pre pozemné kanály alebo "S" pre káblové kanály). Stlačte Potom stlačte číselné tlačidlá k priamemu zavedeniu čísla kanála televíznej stanice alebo znamienka kanála videa. Ak neviete číslo kanála, hl'adajte ho stlačením tlačidla alebo Ked' nájdete kanál, ktorý si chcete uložit, stlačte dvakrát OK.

Zopakujte všetky tieto body, aby ste naladili a dali do pamäti viacero kanálov.

b) Pridelit' meno kanálu, s maximálne 5 písmenami.

Postupujte pri tom nasledovne: vyznačením funkcie Program, stlačte tlačidlo PROGR + alebo - až kým sa objaví číslo programu, ktorému chcete dať meno. Potom ako sa objaví na obrazovke, zvol’te funkciu Názov a potom stlačte tlačidlo . Stlačte alebo k zvoleniu jedného písmena alebo čísla alebo "-" pre medzeru a stlačte potvrdeniu tohto znaku. ďal’šie štyri znaky zvol’te rovnakým spôsobom. Po zvolení všetkých znakov, stlačte tlačidlo OK dvakrát, aby ste ich uložili do pamäti.

pokračuje ...

c) Aj ked' jemné automatické ladenie (AFT) je stále v chode, môžete obraz ručne doladiť v prípade, že by sa stal tento nejasným.

Postupujte pri tom nasledovne: za sledovania kanála (televíznej stanice), na ktorom chcete uskutočniť jemné naladenie, zvol'te funkciu AFT a potom stlačte tlačidlo Stlačte

alebo káoladeniu rozsahu frekvencie kanála v rozmedzi od -15 do + 15. Nakoniec stlačte OK dvakrát a týmto sa nové doladenie uloží do pamäti.

d) Vynechat' čísla programov, ktoré si neprajete sledovať a tým ich preskočit pri ich výbere pomocou tlačidiel PROGR +/-.

Postupujte pri tom nasledovne: vyznačením funkcie Program, stlačte tlačidlo PROGR + alebo -, až sa objaví číslo programu, ktorý si želáte vynechat. Potom ako sa objaví na obrazovke, zvol'te funkciu Vynechat a potom stlačte tlačidlo . Stlačte alebo k zvoleniu Áno a nakoniec stlačte OK dvakrát, aby ste ho uložili do pamäti.

Ak časom budete chciet' vynulovat' tento úkon, postupujte tak, ako je vyššie uvedené, ale namiesto "Áno" zvol'te "Nie".

e) Použitím dekodéru pripojeného na Eurokonektor 2/ , alebo cez video pripojené na spomínaný Eurokonektor, Vám táto funkcia umožní sledovať a správne nahrat' zakódovaný kanál.

Dostupnosť nasledujúcej funkcie závisí od vol'by krajiny v režime menu "Jazyk/Krajina".

Ak si neskôr budete želať zrušit’ túto funkciu, zvol’te znovu “Vyp” namiesto “Zap”.

pokračuje ...

REDUKCIA ŠUMU

Funkcia "Redukcia šumu" v menu "Podrobné nastavenie" umožňuje automaticky znížit šum v obraze v prípade slabých signálov televízneho prijímača.

Postupujte pri tom nasledovne: po zvolení funkcie, stlačte tlačidlo . Potom stlačte alebo kžvoleniu Auto a nakoniec stlačte OK k jeho uloženiu.

Ak časom budete chciet' zrušit tento úkon, postupujte tak, ako je vyššie uvedené, ale zvol'te "Vyp" namiesto "Auto".

VÝSTUP AV2

Funkcia "Výstup AV2" v rámci režimu menu "Podrobné nastavenie" Vám umožní zvolit zdroj výstupu Eurokonektora 2/→, aby ste tak mohli nahrávať z tohto Eurokonektora akýkol'vek signál pochádzajúci z televízneho prijímača alebo iného vonkajšieho zariadenia pripojeného na Eurokonektor 1/→ alebo na predné konektory 3 alebo 3 do 3.

Ak má Vaše video SmartLink, tento postup nie je potrebný.

Postupujte pri tom nasledovne: po zvolení funkcie, stlačte. Potom stlačte aleb, aby ste zvolili želaný výstupný signál TV, AV1, AV3, YC3 alebo AUTO.

• TV pre výstup z vonkajšieho zdroja.
- AV1 pre výstup zo zdrojov pripojených k 1/-.
- AV3 pre výstup zo zdrojov pripojených k →3 do →3.
- YC3 pre výstup zo zdrojov pripojených k →S3 do →O3.

Ak si zvolíte funkciu "AUTO", výstupný signál bude vždy ten istý ako ten, ktorý sa objaví na televíznej obrazovke.

Ak ste pripojili dekodér na Eurokonektor 2/→alebo na video pripojené na ten-to Eurokonektor, nezabudnite znovu zvolit Výstup AV2 v režime menu "Auto" alebo "TV" pre správne odkódovanie.

pokračuje ...

RGB CENTROVANIE

Pri zapojení zariadenia so signálmi RGB, ako "PlayStation", sa môže stat', že bude treba uskutočnit' horizontálne centrovanie obrazu. V takom prípade ho môžete nastavit' použitím funkcie "RGB centrovanie" z menu "Podrobné nastavenie".

(iba pre KV-29RE10K)

OTOČENIE OBRAZU

Z dôvodov vplyvu magnetického pol'a Zeme sa môže stat', že sa obraz na televíznej obrazovke nakloní. V takom prípade ho môžete napravit použitím funkcie "Otočenie obrazu" v režime menu "Podrobné nastavenie".

Teletext je informačná služba, ktorú poskytuje väčšina televíznych staníc. Na strane s obsahom teletextovej služby (obyčajne strana 100) je uvedená informácia o tom, ako sa použiva táto služba. K pohybovaniu sa v teletexte používajte tlačidlá dial'kového ovládača tak, ako sa uvádza na tejto strane.

esvedčte sa o tom, či používate televízny kanál so silným signálom, pretože v opačnom prípade môže dôjst k chybám v teletexte.

Vstup do vysielania teletextu

Po zvolení kanála (televíznej stanice), ktorý vysiela teletextovú službu a ktorý si želáte vidieť, stlačte

Zvolit' niektorú stranu teletextu

Uved'te tri číslice čísla strany, ktorú chcete vidieť, tak že použijete číselné tlačidlá dial'kového ovládača.

• Ak sa pomýlite, uved'te akékol'vek tri číslice a potom znovu uved'te správne číslo strany.
• Ak sa počítač strán nezastaví, je to preto, že požadovaná strana nie je dostupná. V takom prípade uved'te iné číslo strany.

Zvolenie nasledujúcej alebo predchádzajúcej strany

Stlačte PROGR + ( ▲) alebo PROGR - ( ▼).

Súčasne uviesť teletext spolu s televíznym obrazom - prekrytie:

Zmrazit' teletextovú stránku

Niektoré stránky teletextu sa môžu skladat' z niekol'kých podstrán, ktoré sa automaticky otáčajú. Aby ste zmrazili jednu podstranu, stlačte tlačídlo 📋/ 🌐. Stlačte ho znovu, aby ste zmrazenie podstránky zrušili.

Odhalenie skrytých informácií (napr. vylúštenie súťažných odpovedí)

Ak sa nachádzate v teletexte a v prípade, že sú vysielané signály Fastextu, objaví sa v dolnej časti obrazovky menu farebných kódov, ktoré Vám umožní prístup priamo na určitú teletextovú stranu. K dosiahnutiu tohto, stlačte tlačidlo príslušnej farby (červené, zelené, žlté alebo modré) na dial'kovom ovládači.

Pripojenie prídavných zariadení

Na televízor je možné pripojiť rôzne prídavné zariadenia, tak ako sa uvádza nasledovne. (Káble na pripojenie sa nedodávajú).

Zapnutím sluchadiel sa reproduktory na televíznom prjiímači automaticky vypnú.

Decoder
* "PlayStation" je registrovaná značka Sony Computer Entertainment, Inc.

Aby ste predišli poruche obrazu, nepripájajte vonkajšie zariadenia naraz k obom konektorom A a C.

Zapojenie videa:

Na pripojenie videa si prečítajte časť "Pripojenie antény a videa". Odporúčame Vám, aby ste pri zapojení videa použili kábel typu Eurokonektor. V prípade, že nepoužijete tento kábel, budete musieť naladit’ ručne kanál video signálu pomocou menu "Ručné ladenie" (k tomuto si prečítajte odsek a) na strane 13). Taktiež si prečítajte návod s pokynmi na obsluhu Vášho videa, kde sa dozviete, ako naladit’ kanál video signálu.

Pripojenie videa, ktoré má k dispozícii "SmartLink"

"SmartLink" je spojenie medzi televíznym prijímačom a video zariadením umožňujúcim priame prenášanie určitých informácií. Ak potrebujete viac informácií o "SmartLink", konzultujte návod na obsluhu Vašeho video zariadenia.

Ak používate video, ktoré má "SmartLink", použite kábel s Eurokonektorom a pripojte ho na Eurokonektor 2/→S F.

Ak máte pripojený dekodér na Eurokonektor 2/→alebo na video pripojené na uvedený Eurokonektor.

** Táto možnosť je k dispozícii podľa krajiny, ktorú ste si zvolili v režime menu “Jazyk/Krajina”.

Pripojenie vonkajšieho audio zariadenia.

Ak chcete počúvať televízny zvuk cez reproduktory Vášho hudobného zariadenia, pripojte HI- FI vežu na audio výstup E a prostredníctvom systému menu zvol'te "Nastavenie zvuku". Potom vstúpte do funkcie "Pokročilé nastavenie" a zvol'te "Vyp" v režime "TV reproduktory".

Hlas vonkajších reproduktorov sa môže regulovať tlačidlami nastavenia hlasitosti na dial'kovom ovládači televízneho prijímača. Taktiež môžete meniť aj stupeň výšky a híbky hlasu prostredníctvom menu “Nastavenie zvuku”.

Použitie prídavných zariadení

1 Pripojte prídavné zariadenie cez príslušný konektor televízora tak, ako je uvedené vyššie.
2 Zapnite pripojené zariadenie.
3 Aby sa objavil znak pripojeného zariadenia, stlačte opakovane tlačidlo -kým sa na obrazovke neobjaví správny symbol vstupu.

- Vstupný signál RGB cez konektor typu Eurokonektor D. Tento symbol sa objaví len v prípade, ak je pripojený vstup RGB.

2

•Vstupný audio/video signál cez Eurokonektor F.

→s2

•Vstupný S video signál cez Eurokonektor F.

3

•Vstupný video signál cez konektor RCA C a vstupný audio signál cez B.

s3

- Signál S Video vstupu cez predný konektor S Video vstupu A a audio signál cez B.

4 Aby sa znovu objavil normálny televízny obraz, stlačte tlačidlo ☐ na dial'kovom ovládači.

Monofonické zariadenie

Zvukový konektor pripájajte ku konektoru L/G/S/I v prednej časti televízneho prijímača a zvol'te si podl'a vyššie uvedených pokynov vstupný signál 3-alebo 3. Nakoniec si vyberte "Dvojkanál. zvuk" "A" na obrazovke so zvukovou ponukou podl'a pokynov uvedených v časti "Nastavenie zvuku" v tomto návode.

Technické údaje

Technické údaje:

Závisí od Vami zvolenej krajiny:

B/G/H, D/K

Systém TV:

PAL, SECAM

NTSC 3.58, 4.43 (len pre vstup video)

Rozsah kanálov:

VHF: E2-E12

UHF: E21-E69

CATV: S1-S20

HYPER: S21-S41

D/K: R1-R12, R21-R69

Televízna obrazovka:

Super Trinitron

• KV-25RE10K: 25 palcov (rozmer uhlopriečky príbl. 59 cm)
• KV-29RE10K: 29 palcov (rozmer uhlopriečky príbl. 68 cm)

Vstupné konektory na zadnej strane:

G→2/→S→2§-kolíkový Eurokonektor (norma CENELEC) včítane vstupov audia/ video, vstup S videa, voliteľný výstup audia /video a pripojenie Smartlink.

Vstupné konektory na prednej strane:

2 x 14 W (hudobný výkon)

2 x 7 W (RMS)

Príkon:

• KV-25RE10K: 87 W
• KV-29RE10K: 94 W

Príkon v režime časového vypnutia (standby):

0.5 W

Dodávané príslušenstvo:

• Teletext, Fastext, TOPtext
  • Automatické zapojenie
• SmartLink (priame spojenie medzi televízorom a kompatibilným videorekordérom. V prípade, že by ste potrebovali obsiahlejšiu informáciu o SmartLinku, konzultujte v návode Vášho videa).
  • Automatický rozlišovač TV signálu

Výrobca si vyhradzuje úpravy v dizajne a technických vlastnostiach bez predchádzajúceho upozornenia.

V tejto časti sú uvedené niektoré jednoduché riešenia problémov pre prípad, ak by sa tieto vyskytli v spojitosti s obrazom a zvukom:

Problém	Riešenie
Nie je obraz (obrazovka je čierna) a chýba zvuk.	Skontrolujte zapojenie antény.Zapojte televízor do zásuvky a stlačte tlačidlo prednej strane televízoraAk svieti ukazovatel'ha televízore, stlačte tlačidloIha dial'kovom ovládači.
Obraz je nekvalitný alebo nie je obraz, ale kvalita zvuku je dobrá.	Pomocou Režimu MENU vstúpte do menu "Nastavenie obrazu" a zvol'te "Reset", aby ste obnovili pôvodné nastavenie obrazu z výroby.
Chýba obraz alebo Menu s informáciami prídavného zariadenia pripojeného cez Eurokonektor na zadnej strane televízora.	Skontrolujte zapojenie prídavného zariadenia a viackrát stlačte tlačidloha dial'kovom ovládaní, až pokým sa správny symbol vstupu neobjaví na obrazovke.
Dobrá kvalita obrazu, ale chýba zvuk.	Stlačte tlačidloha dial'kovom ovládaní.Skontrolujte, či funkcia “TV reproduktory” v režime menu “Nastavenie zvuku” je zvolená v polohe “Zap”.Presvedčte sa, či sú sluchadlá vypnuté.
Farebné programy sú bez farby.	Prostredníctvom systému ponuky MENU vstúpte do menu "Nastavenie obrazu" a zvol'te "Reset", aby ste získali pôvodné nastavenie obrazu z výroby.
Obraz je skreslený pri zmene programu alebo pri zvolení teletextu.	Vypnite zariadenie pripojené cez 21-kolíkový Eurokonektor na zadnej strane televízora.
Na obrazovke sa pri sledovaní teletextu objavujú nesprávne písmená.	Vstúpte do Menu, zvol'te “Jazyk/krajina” a vyberte krajinu, v ktorej používate televízny prijímač. Pre jazyky, ktoré používajú azbuku/cyriliku, Vám odporúčame zvolit’ ako krajinu Rusko, a to v prípadoch, ked’Vaša krajina nie je v ponúkanom zozname krajin.
Obraz je naklonený.(iba pre KV-29RE10K)	Pomocou systému ponuky MENU zvol'te funkciu "Otočenie obrazu" v režime menu "Podrobné nastavenie" a upravte naklonenie.
Šum v obraze.	Prostredníctvom systému ponuky MENU zvol'te funkciu "AFT" v MENU "Ručné ladenie" a nastavte ladenie manuálne, aby ste získali lepší príjem obrazu.Prostredníctvom systému ponuky MENU zvol'te funkciu "Redukcia šumu" v MENU "Podrobné nastavenie" a zvol'te "Auto", aby ste zmiernili šum obrazu.
Obraz sa správne neodkóduje alebo je nestály pri sledovaní zakódovaného kanálu cez dekodér pripojený na EurokonektorG-2/→S.	Prostredníctvom systému menu vstúpte do menu “Nastavenie”. Potom vstúpte do funkcie “Podrobné nastavenie” a zvol'te “Výstup AV2” v režime “TV”.
Dial'kový ovládač nefunguje.	Vymeňte batérie.
Indikátor pohotovostného režimu na svetelnom ukazovateli televízora bliká.	Obrátte sa na najbližší technický servis Sony.

Ak sa Vám poruchy nepodarilo odstrániť, nechajte televízor prezriet oprávnenému borníkovi. NIKDY neotvárajte televízny prijímač sami.
