Тип продукта	Телевизор с электронно-лучевой трубкой (ЭЛТ)
Модель	KV-29RE10K
Бренд	Sony
Диагональ экрана	29 дюймов (72 см)
Формат экрана	4:3
Разрешение	576i (PAL) / 480i (NTSC)
Частота развертки	50 Гц / 60 Гц
Звуковая система	Стерео NICAM, 2 динамика по 10 Вт
Входы	2x SCART (RGB), 1x композитный (RCA), 1x S-Video, антенный вход
Выходы	1x аудиовыход (RCA), 1x наушники (3.5 мм)
Телетекст	Да, до 1000 страниц
Энергопотребление	130 Вт (макс.)
Напряжение питания	220-240 В, 50 Гц
Размеры (с подставкой)	705 x 555 x 510 мм
Вес	38 кг
Особенности	100 каналов памяти, таймер сна, детская блокировка, автоматическое выключение
Чистка	Протирать мягкой сухой тканью, не использовать абразивы или растворители
Меры безопасности	Не устанавливать вблизи источников тепла и воды, обеспечить вентиляцию
Запасные части	Пульт ДУ RM-1000, адаптер питания (встроенный)
Ремонт	Обращаться только в авторизованный сервисный центр, не открывать корпус

Часто задаваемые вопросы - KV-29RE10K SONY

Как подключить внешнее устройство к телевизору Sony KV-29RE10K?

Используйте входы SCART или композитный (RCA). Подключите кабель от устройства к соответствующему разъему на задней панели. Затем выберите источник сигнала кнопкой TV/Video на пульте.

Почему нет звука на телевизоре?

Проверьте, не включен ли режим беззвучности (кнопка Mute). Убедитесь, что громкость не на нуле. Также проверьте настройки аудиовыхода: возможно, звук направлен на внешние колонки.

Как настроить каналы на Sony KV-29RE10K?

Нажмите кнопку Menu на пульте, выберите раздел Установка (Setup), затем Автонастройка (Auto Program). Телевизор просканирует доступные каналы и сохранит их.

Что делать, если изображение искажено или двоится?

Проверьте качество антенного сигнала. Если используете внешний источник, убедитесь в надежности подключения кабеля. Также попробуйте перезагрузить телевизор, отключив его от сети на 30 секунд.

Как активировать детскую блокировку?

В меню выберите Система (System) -> Детская блокировка (Child Lock). Введите PIN-код (по умолчанию 0000) и выберите каналы или входы для блокировки.

Какой пульт ДУ подходит для KV-29RE10K?

Оригинальный пульт — Sony RM-1000. Также подойдут универсальные пульты с кодами Sony.

Можно ли подключить наушники к телевизору?

Да, на задней панели есть разъем для наушников 3.5 мм. При подключении наушников динамики телевизора автоматически отключаются.

Как сбросить настройки телевизора до заводских?

В меню выберите Установка -> Сброс (Reset). Подтвердите действие. Будет удалены все пользовательские настройки, включая каналы.

Почему телевизор не включается?

Проверьте подключение к сети и исправность розетки. Попробуйте нажать кнопку питания на корпусе. Если индикатор не горит, возможно, перегорел предохранитель — требуется сервисное обслуживание.

Как очистить экран телевизора?

Используйте только мягкую сухую ткань без ворса. Не распыляйте жидкость прямо на экран. Для сильных загрязнений слегка смочите ткань водой или специальным средством для ЭЛТ-экранов.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ KV-29RE10K SONY

Инструкция по эксплуатации

Návod na obsluhu

GB

BG

CZ

HU

PL

RU

SK

KV-25RE10K KV-29RE10K

Настройка на звука....10

Техника на безопасност

Ниво 1 Ниво 2 Ниво 3 / Функция

Ниво 1
Ниво 2
Ниво 3 / Функция

НАСТРОЙКА НА ЗВУКА

Менюто «Настройка на звука» позволява промяна на нагласата на звука.

↓ Авт. ниво звук: ИИ

Ниво 1 Ниво 2 Ниво 3 / Функция

АВТОМАТИЧНО ИЗКЛЮЧВАНЕ

Ниво 1
Ниво 2
Ниво 3 / Функция

ПРОГРАМА РЪЧЕН ИЗБОР

a) Да настроите един по един, и в желания програмен ред, каналите (ТВ предавания) или един видео вход. За това:

Ако по-нататьк желаете да премахнете тази функция, изберете «Не» вместо «Да».

Ако по-нататьк желаете да премахнете тази функция, изберете «Изкл» вместо «Auto».

AV2ИЗХОД

Избор на страница от телетекста:

• Аудио / Видео входен сигнал чрез Евроконектора D

BG

- Вход аудио/видео чрез Евроконектора F.

• Вход S video чрез Евроконектора F.

NTSC 3.58, 4.43 (само видео вход)

Обхват на каналите:

VHF: E2-E12

UHF: E21-E69

CATV: S1-S20

HYPER: S21-S41

D/K: R1-R12, R21-R69

Кинескоп:

Super Trinitron:

- KV-25RE10K: 25 инча (Приблизителю 59 ст Диагонал на изображението).

- KV-29RE10K: 29 инча (Приблизителю 68 ст Диагонал на изображението).

Задни терминали:

↔1/ Евроконектор с 21 крачета

Аудио / Видео вход, вход

2/→S→Sвроконектор с 21 крачета

3 Вход S video - DIN 4 крачета.

3 Видео вход - букса RCA

→3 Вход аудио - букси RCA

Жак за слушалки

Изход за звук:

Енергийно потребление:

KV-25RE10K: 87 W

KV-29RE10K: 94 W

Енергийно потребление в

режим на временно

Прибл. 593 x 502 x 506 мм.

KV-29RE10K:

Прибл. 676 x 557 x 525 мм.

Тегло:

1 устройство за дистанционно управление RM-887.

Екологична хартия - без хлор

Мы благодарим Вас за то, что Вы выбрали этот цветной телевизор Trinitron.

Перед первым включением телевизора внимательно ознакомьтесь с данной Инструкцией по Эксплуатации и сохраните ее для будущих консультаций.

- Условные обозначения, используемые в данной Инструкции:

• Potенциальная опасность.
- Важная информация.
• і Информация о работе.
• 1,2...Последовательность инструкций для выполнения.

- Затененные кнопки пульта дистанционного управления указывают на кнопки, которые надо нажать для выполнения различных инструкций.

• Информация о результатах выполнения инструкций.

Оглавление

Введение....3

Общие правила техники безопасности .... 4

Общее описание

Назначение кнопок на пульте дистанционного управления 5

Общее описание кнопок телевизора 6

Установка

Установка батареек в пульт дистанционного управления.... 6

Подключение антенны и видеомагнитофона....6

Первое включение телевизора в работу

Включение и автоматическая настройка телевизора 7

Вывод системы меню на экран

Введение и работа с системой меню....9

Схема меню:

Настройка изображения 9

Настройка звука....10

Таймер выключения....11

Язык/Страна....11

Автонастройка 11

Сортировка программ 12

Метки программ....12

Предустановка AV....12

Ручная настройка программ.... 13

Шумопонижение....15

Выход AV2 15

RGB центрирование....16

Поворот изображения (только для KV-29RE10K) 16

Телетекст 17

Дополнительная информация

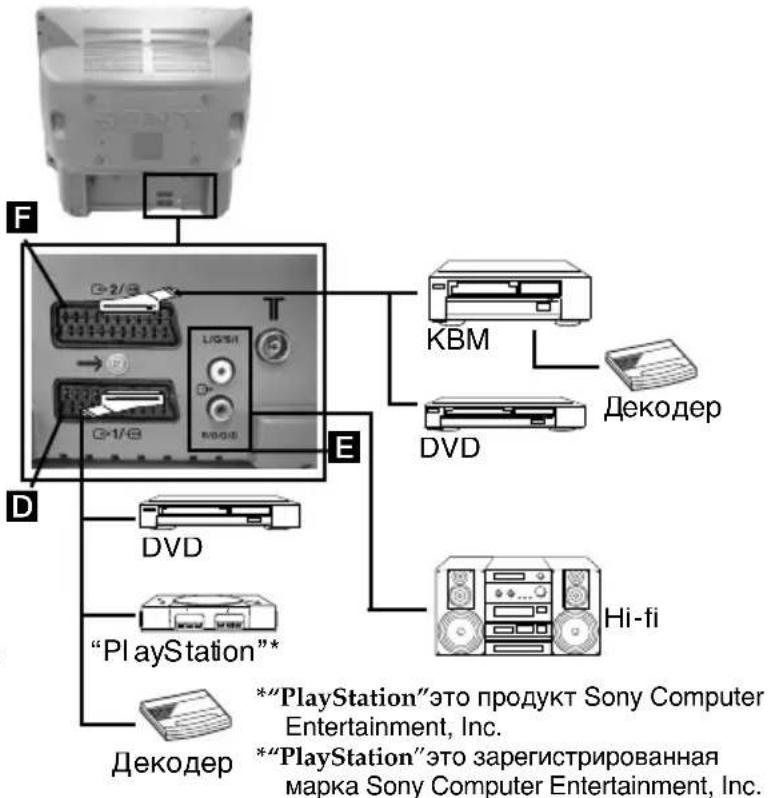

Подключение дополнительных устройств 18

Использование дополнительных устройств 19

Спецификации....20

Назначение кнопок на пульте дистанционного управления

Временное отключение телевизора

Отключение звука

Нажать для отключения звука. Нажать еще раз для восстановления звука.

Показать информацию на экране

Нажать для вывода на экран всех указаний. Снова нажать для отмены.

Выбор каналов

Нажать для выбора каналов.

Для номеров программы из двух цифр, нажмите вторую цифру в период времени до 2, 5 секунд или

Нажмите -/-- после чего введите первую и вторую цифры. Если Вы ошиблись при вводе первой цифры, введите вторую цифру (от 0 до 9), после чего повторите снова эту операцию.

Выбор режима телевизора

Нажмите для отключения телетекста или входа сигнала видео.

Выбор телетекста

Нажмите для включения телетекста.

Регулировка режима звука

Нажмите несколько раз для регулировки режима звука.

Выбор Режима Изображения

Нажмите несколько раз для смены Режима Изображения.

Регулировка Уровня Громкости

Нажмите для регулировки уровня громкости телевизора.

Эта кнопка работает только в режиме телетекста. Функция данной кнопки не предусмотрена для данного телевизора.

Выбор каналов

Нажмите для выбора следующего или предыдущего канала.

Нажмите для временного отключения телевизора (загорится индикатор режима ожидания) Нажмите еще раз для включения телевизора из режима временного отключения (standby).

В целях экономии

электроэнергии мы рекомендуем полностью выключать телевизор, если Вы им не пользуетесь.

Если в течение 15 минут нет телевизионного сигнала, и если Вы не нажимаете ни на одну из кнопок, телевизор автоматически перейдет в режим временного отключения (standby).

Выбор входного сигнала

Нажмите несколько раз, пока обозначение требуемого входного сигнала не появится на экране.

Возвращение к последнему выбранному каналу

Нажмите для возвращения к последнему выбранному каналу (предыдущий канал должен был задержаться на экране в течение 5 секунд минимально)

Включение системы меню

Нажмите для вывода меню на экран. Нажмите еще раз для его выключения и для возвращения к обычному экрану телевизора.

Кнопки выбора меню

•Когда MENU включено:

♦ Подняться на одну строчку.

← Опуститься на одну строчку.

Вернуться к предыдущему меню или выбору.

Перейти к последующему меню или выбору.

ОК Подтвердить выбор.

•Когда MENU выключено:

ОК Показывает общий список каналов. Выберите канал, нажимая на или , после

чего снова нажмите на ОК для того, чтобы увидеть выбранный канал.

Выбор формата экрана

Нажмите несколько раз для изменения формата экрана: 4:3 для обычного изображения или 16:9 для имитации широкого экрана.

Помимо функций телевизора, все цветные кнопки также используются для работы с телетекстом. Для получения более подробной информации, обратитесь к Разделу «Телетекст» данной Инструкции по Эксплуатации.

Общее описание кнопок телевизора

Установка батареек в пульт дистанционного управления

Убедитесь в том, что батарейки вставлены в соответствии с обозначенными полюсами.

Бережно относитесь к окружающей среде и выбрасывайте отработанные батарейки в специально установленные для этого контейнеры.

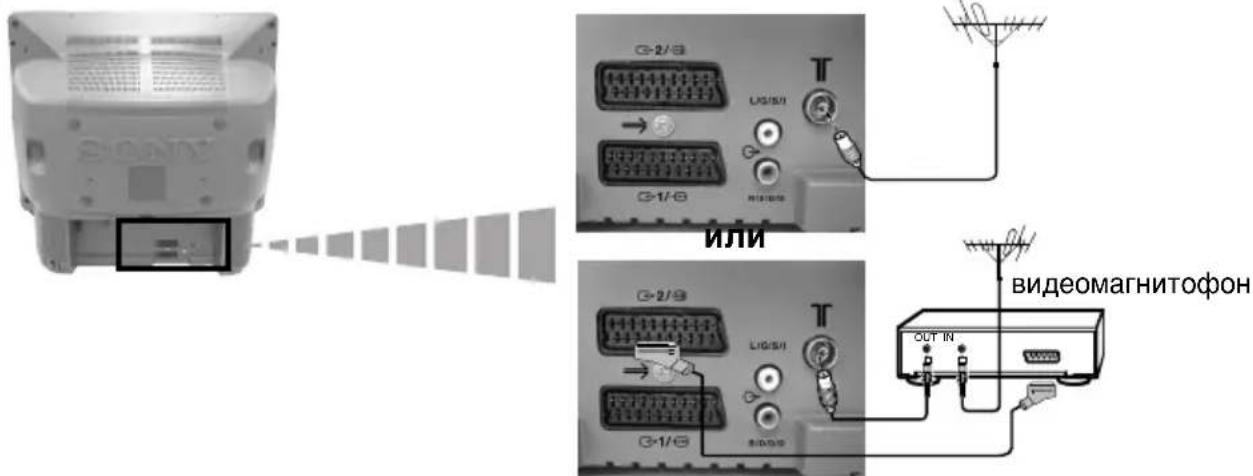

Подключение антенны и видеомагнитофона

Провода для подключения не входят в комплект поставки.

Для получения более подробной информации о подключении видеомагнитофона обратитесь к Разделу «Подключение дополнительных устройств» данной Инструкции по Эксплуатации.

Подключение через Евроразъем (SCART) (поставляется дополнительно).

Включение и автоматическая настройка телевизора

При первом включении телевизора на экране появится ряд меню, с помощью которых можно: 1) выбрать язык меню, 2) выбрать страну, где Вы будете пользоваться телевизором, 3) регулировка наклона изображения (только для KV-29RE10K), 4) искать и автоматически запоминать все имеющиеся каналы (телевизионные станции) и 5) изменять порядок появления каналов (телевизионных станций) на экране телевизора.

Однако, если в дальнейшем Вы захотите изменить какой-либо из этих параметров регулировки, Вы можете это сделать, выбрав соответствующий пункт в (сменю Установка), или нажав кнопку автоматической начальной настройки ▶▶▶ на передней панели телевизора.

1 Включите штепсель телевизора в розетку сети переменного тока (220-240 В, 50 Гц). Нажмите на переключатель включение / выключение на передней панели телевизора для его включения. При первом нажатии на эту кнопку на экране автоматически появится меню Language (Язык).

2 Нажмите на кнопку или пулата дистанционного управления для выбора языка, а затем нажмите на кнопку OK для подтверждения выбора. Начиная с этого момента все меню появятся на экране на выбранном Вами языке.

3 На экране автоматически появится меню Страна. Нажмите на кнопку им для выбора страны, где Вы будете пользоваться телевизором, а затем нажмите на кнопку OK для подтверждения выбора.

• Если в списке нет той страны, где Вы будете пользоваться телевизором, выберите «--» вместо страны.
• Чтобы избежать неправильного отображения символов телетекста при использовании языков с кириллицей, в случае, если Вашей страны нет в списке стран, рекомендуется выбрать Россию.

4 Следующее меню есть только в модели KV-29RE10K. Если у Вас модель KV-25RE10K пропустите этот шаг и переходите к шагу 5.

Воздействие магнитного поля Земли может привести к наклону изображения. В этом случае Вы можете отрегулировать его, используя пункт меню Поворот изображ.

a) Если это не требуется, нажмите или для выбора Нет необходимости и нажмите OK.
6) Если это требуется, нажмите им для выбора Отрегулировать и нажмите OK. После этого отрегулируйте наклон изображения от -5 до +5, нажав им ♠. После этого нажмите на OK для запоминания.

5 На экране появится меню Автонастройка. Нажмите на кнопку ОК для выбора Да.

6 Телевизор начинает настраивать и автоматически запоминать все имеющиеся каналы (телевизионные станции).

Этот процесс занимает несколько минут. Надо набраться терпения и не нажимать на кнопки в течение процесса настройки, иначе настройка прервется.

Если телевизор не обнаружил ни одного канала (телевизионной станции) с помощью автонастройки, на экране появится сообщение о том, что следует подключить антенну. Подключите, пожалуйста, антенну в соответствии с инструкциями, приведенными на стр. 6 данного сборника, после чего нажмите ОК Процесс автонастройки возобновится.

7 пе того, как телевизор настроил и запомнил все каналы (телевизионные станции), на экране автоматически появится меню Сортировка программ для изменения порядка появления каналов на экране.

a) Если Вы не хотите изменять порядок каналов, обратитесь к пункту 8.
6) Если вы хотите изменить порядок каналов:

1 Нажмите на кнопку или для выбора номера программы и канала (телевизионной станции), который Вы хотите изменить, после чего нажмите на кнопку.
2 Нажмите на или для выбора нового номера программы, где Вы хотите запомнить выбранный Вами канал (телевизионную станцию), после чего нажмите на .
3 Повторите шаги 6)1 и 6)2, если Вы хотите изменить порядок появления других телевизионных каналов.

8 Нажмите на кнопку MENU для возвращения к нормальному экрану телевизора.

Введение и работа с системой меню

В данном телевизоре предусмотрена система вывода меню на экран для объяснения различных операций. Пользуйтесь следующими кнопками пульта дистанционного управления для передвижения по меню:

1 Нажмите на кнопку MENU для выхода на первый уровень меню на экране.

MENU

2 • Для подчеркивания требуемого меню или пункта меню, нажмите на или.

• Для входа в меню или в выбранный пункт меню, нажмите.
• Для того, чтобы вернуться в предыдущее меню или пункт меню, нажмите.

• Для изменения параметров выбранного пункта меню нажмите

- Для подтверждения и запоминания Вашего выбора, нажмите OK.

3 Нажмите на кнопку MENU для возвращения к обычному экрану телевизора.

MENU

Схема меню

Уровень 1 Уровень 2 Уровень 3 / Функция

НАСТРОЙКА ИЗОБРАЖЕНИЯ

Меню «Настройка изображения» дает возможность изменить параметры регулировки изображения.

Для этого: после выбора пункта, который Вы хотите изменить, нажмите на . После этого нажмите несколько раз на /♠

или для изменения параметров, а затем нажмите OK для запоминания. Это меню также дает возможность изменить режим изображения в соответствии с видом программы, которую Вы смотрите:

↓ Персональный (по личному предпочтению)
Репортаж (для прямых трансляций, а таюке сигналов с DVD и цифровых декодеров)
↓ Кино (для фильмов).

• Яркость, Цветность и Резкость можно изменить только в том случае, если Вы выбрали режим изображения в «персональный».
• Цветовой Тон можно изменять только в системе цвета NTSC (например, видеопленки производства США).
• Для возвращения к заводским параметрам настройки изображения выберите Сброс и нажмите на ОК.

Уровень 1

Уровень 2

Уровень 3 / Функция

НАСТРО ЙКА ЗВУКА

Вы можете изменить настройку режима звука в меню "Настройка звука".

Для этого: выберите пункт меню, который Вы хотите изменить, и нажмите ➤. После этого нажмите несколько раз ↗ ↗ ↕ или ➤ для изменения настройки, после чего нажмите OK для запоминания.

В этом меню есть два второстепенных меню:

Режим

→ ↓ Персональный (по Вашему предпочтению).

↓ Pok
↓ Поп
↓ Джаз

Детальная настройка

Звуковой: ВВ эффект

↓ Выкл.: Обычный.
Простр.: Специальные звуковые эффекты.

↓ Авторег. громк.:

ВЫКЛ.: Громкость изменяется в зависимости от сигнала канала радиовещания.
Вкл.: Громкость поддерживается на одном и том же уровне, вне зависимости от сигнала канала радиовещания (например, в рекламе).

↓ Динамик ТВ:

ВЫКЛ.: Звук идет от внешнего усилителя, подключенного к выходу аудио сигнала на задней панели телевизора.
Вкл.: Звук идет от динамиков телевизора.

• Тембр ВЧи Тембр НЧ можно изменить только после выбора "Персональный" в режиме звука.
• Для возвращения к заданным параметрам настройки звука, выберите Сброс и нажмите ОК.
• В случае двуязычных передач, выберите Двойной звук, после чего выберите А для канала звука 1, В для канала звука 2 или Монодля канала моно, если таковой имеется. Если звук передачи будет стерео, можете выбрать Стерео или Моно.

продолжение

Уровень 1 Уровень 2 Уровень 3 / Функция

ТАЙМЕР ВЫКЛЮЧЕНИЯ

Пункт «Таймер выкл.» в меню «Таймер» дает возможность выбрать период времени, по истечении которого телевизор автоматически перейдет в режим временного отключения (standby).

Для этого: после выбора этого пункта нажмите на После этого нажмите на или для выбора интервала времени (максимально 4 часа), а затем нажмите на ОК для запоминания.

• Если, во время просмотра, Вы хотите увидеть, сколько минут осталось до отключения, нажмите на кнопку
• За одну минуту до временного отключения телевизора это оставшееся время появится на экране.

ЯЗЫК/СТРАНА

Пункт «Язык / Страна» в меню «Установка» дает возможность выбрать язык, который Вы предпочитаете для появления меню на экране. Также Вы можете выбрать страну, где Вы будете пользоваться телевизором.

Для этого: после выбора этого пункта меню, нажмите на , после чего выполняйте все, указанное в Разделе «Включение и автоматическая настройка телевизора», пункты 2 и 3.

АВТОНАСТРОЙКА

Пункт меню «Автонастройка» в меню «Установка» дает возможность поиска и запоминания всех доступных каналов (телевизионных станций).

Для этого: после выбора этого пункта меню, нажмите на , затем выполните указанное в Разделе «Включение и автоматическая настройка телевизора», пункты 5 и 6.

продолжение

Уровень 1

Уровень 2

Уровень 3 / Функция

СОРТИРОВКА ПРОГРАММ

Пункт меню «Сортировка программ» в меню «Установка» дает возможность изменить порядок появления на экране каналов (телевизионных станций).

Для этого: после выбора этого пункта меню, нажмите на , после чего выполните все указанное в пункте 76) Раздела «Включение и автоматическая настройка телевизора».

МЕТКИ ПРОГРАММ

Пункт «Метки программ» в меню «Установка» дает возможность присвоить каналу название с максимальным количеством из пяти знаков.

Для этого:

1 После выбора этого пункта, нажмите , после чего нажмите или для выбора номера программы, которой Вы хотите дать название.

2 Нажмите. Выделив первый элемент столбика Метка, нажмите или для выбора буквы, цифры или “-” для пустого пробела, после чего нажмите для подтверждения выбранного знака. Точно так же выберите остальные четыре знака. После этого нажмите ОК для запоминания.

ПРЕДУСТАНОВКА АV

Пункт «Предустановка AV» в меню «Установка» дает возможность присвоить название дополнительному устройству, подключенному к телевизору.

Для этого:

1 После выбора этого пункта, нажмите ,⇨ после чего нажмите ↓ или ↑ для выбора источника входного сигнала, которому Вы хотите присвоить название (AV1 и AV2 для дополнительных устройств, подключенных с помощью Евроразъемов на задней панели телевизора, и AV3 для разъемов на передней панели). После этого нажмите .→

2 Автоматически появится заданное название в Метка.

a) Если Вы хотите воспользоваться одним из 6 заданных названий (CABLE, GAME, CAM, DVD, VIDEO или SAT), нажмите ◀ или ◆ для выбора одного из них, после чего нажмите OK для запоминания.

6) Если Вы хотите создать Ваше собственное название, выберите Изм и нажмите. После этого, выделив первый элемент, нажмите ♥ или ♠ для выбора буквы, цифры или“-” для пустого пробела, после чего нажмите для подтверждения выбранного знака. Точно так же выберите остальные четыре знака, после чего нажмите OK для запоминания.

РУЧНАЯ НАСТРОЙКА ПРОГРАММ

Пункт меню «Руч. настройка программ» в меню «Установка» дает возможность:

a) Настроить одну за одной и в определенном порядке интересующие Вас программы, каналы (телевизионные станции) или вход видеомагнитофона. Для этого:

1 После выбора пункта меню «Ручная настройка Прогр.» нажмите . Выделив пункт меню Программа, нажмите на , после чего нажмите на или для выбора номера программы (позиции), где Вы хотите настроить телевизионную станцию или канал видео сигнала (для канала видео мы рекомендуем Вам выбрать номер программы «0»). Нажмите

2 Следующий пункт появится только в зависимости от страны, которую Вы выбрали в меню «Язык/Страна».

После выбора пункта меню Система нажмите на , после чего нажмите на или для выбора системы телевизионной станции (В/Г для Западной Евроры, или D/K для Восточной Европы). Нажмите .

3 После выбора пункта меню Канал нажмите , а затем нажмите или ♦ для выбора вида канала («С» для широковещательных каналов или «S» для кабельных каналов). Нажмите . Затем нажмите на цифровые кнопки для ввода номера канала телевизионной станции или сигнала канала видео. Если Вы не знаете номер канала, нажмите или для его поиска. Когда Вы найдете канал, который Вы хотите запомнить, нажмите OK два раза.

Повторите все эти шаги для настройки и запоминания остальных каналов.

б)Обозначить канал меткой до из пяти знаков.

Для этого: выделите пункт меню Программа и нажмите PROGR + или - до появления номера программы, которой Вы хотите дать название. Когда он появится на экране, выберите пункт меню Метка, после чего нажмите .→ Нажмите или для выбора одной буквы, одной цифры или «-» для пропуска и нажмите для подтверждения этого знака. Выберите остальные четыре знака точно так же. После того, как Вы выбрали все знаки, нажмите OK два раза для запоминания.

продолжение

В) Даже в том случае, если включена автоматическая подстройка каналов (АПЧ), можно осуществить подстройку вручную для получения лучшего качества приема изображения в том случае, если оно искажено.
Для этого: в то время, когда Вы смотрите канал (телевизионную станцию), который Вы хотите подстроить, выберите пункт меню
АПЧ, после чего нажмите.
Нажмите или для подстройки частоты канала от -15 до +15. После чего нажмите ОК два раза для запоминания.

г) Пропустить номера программ, которые Вам не нужны, при выборе их с помощью кнопок PROGR +/-

Для этого: выделить пункт меню Программа и нажать PROGR + или -, пока не появится номер программы, который Вы хотите пропустить. Когда он появится на экране, выберите пункт меню Пропуск, после чего нажмите .Нажмите или для выбора Да, после чего нажмите OK два раза для запоминания.

Если Вы захотите отменить эту функцию в дальнейшем, выберите снова «Нет» вместо «Да».

e) Этот пункт меню дает возможность смотреть и правильно записывать закодированный канал при помощи декодера, подключенного к Еврораз →2/или через видеомагнитофон, подключенный к данному Евроразье

Следующий пункт появится только в зависимости от страны, которую Вы выбрали в меню «Язык/Страна».

Для этого: выберите пункт меню декодер и нажмите. После этого нажмите или

для выбора Вкл. После этого нажмите два раза ОК для запоминания.

Если в дальнейшем Вы захотите отказаться от этой возможности, выберите снова «Выкл.» вместо «Вкл.».

ШУМОПОНИЖЕНИЕ

Пункт «Шумопонижение» в меню «детальная установка» позволяет автоматически уменьшить шум изображения при слабом сигнале.

Для этого: после выбора этого пункта меню нажмите ➤. После этого нажмите ➤ или ♠ для выбора Auto, после чего нажмите OK для запоминания.

Если в дальнейшем Вы хотите отменить эту функцию, выберите «Выкл.» вместо «Auto.».

ВЫХОД AV2

Пункт меню «Выход AV2» в меню «Детальная установка» дает возможность выбрать выходной сигнал Евроразъема →2/→3 для записи через данный Евроразъем любого сигнала, поступающего от телевизора или от любого другого дополнительного устройства, подключенного к Евроразъему →1/→... или к разъемам на передней панели →3 или →3 и →3.

Если у Вашего видеомагнитофона есть Смартлинк, то в этом нет необходимости.

Для этого: после выбора данного пункта меню, нажмите ➤. После этого нажмите ➤ или ➤ для выбора требуемого выходного сигнала TV, AV1, AV3, YC3 или AUTO.

• TV - выдается сигнал с антенны.
• AV1 - выдается сигнал от источников, подключенных к ⇌1/…
- AV3 - выдается сигнал от источников, подключенных к →3 и →3.
- YC3 - выдается сигнал от источников, подключенных к →S3 и →3.

При выборе «AUTO», выходной сигнал будет всегда тем же, который появился на экране телевизора.

Если Вы подключили декодер к Евроразъему 2/→S или к видеомагнитофону, подключенному к данному Евроразъему, не забудьте снова перевести «Выход AV2» в «AUTO» или «TV» для правильного декодирования сигнала.

Уровень 1

Уровень 2

Уровень 3 / Функция

RGB ЦЕНТРИРОВАНИЕ

При подключении источника сигналов RGB, таких, как «Playstation», возможно, что потребуется отрегулировать положение изображения по горизонтали. В этом случае Вам надо обратиться к пункту меню «RGB центрирование» в меню «Детальная установка».

Для этого: в то время, как Вы видите входной сигнал RGB, выберите пункт меню «RGB центрирование» и нажмите. После этого нажмите или для регулировки положения изображения от -10 до +10. После этого нажмите на OK для запоминания.

(только для KV-29RE10K) ПОВОРОТ ИЗОБРАЖЕНИЯ

Воздействие магнитного поля Земли может привести к наклону изображения. В этом случае Вы можете отрегулировать его, используя пункт меню «Поворот Изображ.» в меню «детальная установка».

Для этого: после выбора этого пункта меню нажмите на . После этого нажмите на или для регулировки наклона изображения от -5 до +5. После этого нажмите на ОК для запоминания.

Телетекст

Телетекст - это информационные услуги, которые предоставляют основные телевизионные станции. Страница оглавления услуг телетекста (обычно это страница 100) предоставляет информацию о том, как надо пользоваться этой службой. Для работы с телетекстом пользуйтесь кнопками пульта дистанционного управления в соответствии с приведенными ниже указаниями.

Убедитесь в том, что настроенный Вами канал телевидения имеет хороший сигнал, в противном случае в телетексте могут появиться ошибки.

Как войти в услуги Телетекста:

После выбора канала (телевизионной станции), передающего интересующий Вас телетекст, нажмите

Выберите страницу Телетекста:

Введите три цифры номера интересующей Вас страницы с помощью цифровых кнопок дистанционного управления.

• В случае ошибки, введите три любые цифры, а затем снова введите правильный номер страницы.
• Если счетчик страниц не останавливается, это значит, что такой страницы нет. В этом случае введите другой номер страницы.

Выберите следующую или предыдущую страницу:

Нажмите на кнопкуе PROGR + ( △) или PROGR - ( ▽).

Наложить телетекст на телевизионное изображение:

В то время, когда Вы смотрите телетекст, нажмите ⚫нажмите снова для выхода из режима телетекста.

Задержка одной страницы:

Некоторые страницы телетекста состоят из нескольких подстраниц, которые автоматически меняются. Для задержки одной подстраницы нажмите /→ → Нажмите снова для отмены задержки.

Показать скрытую информацию (например, решение кроссворда):

Нажмите ⚠️. Нажмите еще раз для того, чтобы эта информация не была видна.

Выход из службы телетекста:

Нажмите

Фастекст

Услуги Фастекста дают возможность получить доступ к страницам телетекста, нажимая только одну кнопку.

Если Вы находится в режиме телетекста и в том случае, если есть сигналы Фастекста, на нижней части страницы появится меню цветных кодов, которые дают возможность прямого доступа к странице. Для этого нажмите на соответствующую цветную кнопку (красную, зеленую, желтую или синюю) дистанционного управления.

Подключение дополнительных устройств

К телевизору можно подключить широкую гамму дополнительных устройств, как показано ниже. (Провода для подключения не поставляются).

Когда вы подключите наушники громкоговорители телевизора автоматически отключатся.

Во избежание искажения изображения не подключайте устройства одновременно к разъемам A и C.

Подключение видеомагнитофона:

Для подключения видеомагнитофона обратитесь к Разделу «Подключение антенны и видеомагнитофона». Мы рекомендуем подключить видеомагнитофон через шнур с Евроразъемом (SCART). Если у Вас нет такого шнура, настройте программу с номером "0" на тестовый сигнал видеомагнитофона с помощью меню «Руч. Настройка программ» (для этого обратитесь к пункту а) на странице 13). Также обратитесь к Инструкции по Эксплуатации Вашего видеомагнитофона для определения частотного канала выходного сигнала.

Подключение видеомагнитофона со SmartLink:

SmartLink - это прямая связь между телевизором и видеомагнитофоном, которая дает возможность прямой передачи определенной информации. Если Вам требуется более детальная информация о SmartLink, обратитесь к Инструкции по эксплуатации Вашего видеомагнитофона.

Если в Вашем видеомагнитофоне предусмотрен SmartLink, пользуйтесь шнуром Евроразъема, подсоединив его к Евроразъему 2/→S F.

Если Вы подключили декодер непосредственно к Евроразъему →2/→S или через видеомагнитофон, подключенный к этому разъему:

Выберите пункт меню «Руч. Настройка программ» в меню «Установка», и после выбора пункта «Декодер»** выберите «Вкл.» (с помощью или) для каждого закодированного канала.

** Этот пункт появится только в зависимости от страны, которую Вы выбрали в меню «Язык/Страна».

продолжение...

Подключение внешней звуковоспроизводящей аппаратуры:

Если Вы хотите воспользоваться Вашим музыкальным центром для воспроизведения звука телевизора, подключите это устройство к выходу аудио E, и выберите «Настройка звука» в системе меню. После этого войдите в пункт меню «Детальная настройка» и выберите «Выкл.» в «Динамик ТВ».

Громкость внешних колонок может регулироваться с помощью кнопок регулировки громкости на пульте дистанционного управления телевизора. Также можно изменить уровень тембра ВЧ и тембра НЧ в меню «Настройка звука».

Использование дополнительных устройств

1 Подключите дополнительное устройство к соответствующему разъему телевизора в соответствии с приведенными выше указаниями.
2 Включите подключенное устройство.
3 Если Вы хотите увидеть изображение с подключенного устройства, нажмите несколько раз на кнопку до-ноявления на экране правильного символа входа.

Символ Входные сигналы

• Входной сигнал аудио/видео посредством Евроразъема D

Входной сигнал RGB посредством Евроразъема D. Этот символ появляется только при подключении входа RGB.

- Входной сигнал аудио/видео посредством Евроразъема F.

- Входной сигнал S-видео посредством Евроразъема F.

3 • Входной сигнал видео посредством разъема RCA C и входной сигнал аудио посредством B.

- Входной сигнал видео S посредством разъема видео S A и входной сигнал аудио посредством B.

4 Для возвращения к нормальному экрану телевизора нажмите на кнопку пульта дистанционного управления

Для моно оборудования

Подсоедините моно штеккер к гнезду MONO (L/G/S/I) на передней части телевизора и выберите входной сигнал →3 или →s3, используя вышеприведенные инструкции. Наконец, обратитесь к разделу «Настройка звука» настоящей инструкции и выберите «Двойной звук» «А» на экране звукового меню.

Спецификации

Система телевещания:

В зависимости от выбранной страны:

B/G/H, D/K

Система кодировки цвета:

PAL, SECAM

NTSC 3.58, 4.43 (только для входа видео)

Диапазон принимаемых каналов:

VHF: E2-E12

UHF: E21-E69

CATV: S1-S20

HYPER: S21-S41

D/K: R1-R12, R21-R69

Кинескоп:

Super Trinitron:

KV-25RE10K: 25 дюйм (приблизительно 59 см по диагонали)

KV-29RE10K: 29 дюйм (приблизительно 68 см по диагонали)

Задние входные и выходные разъемы:

↔1/21-контактный Евроразъем

(стандарт CENELEC), включая вход аудио / видео, вход RGB, выход аудио / видео TB.

2/ -контактный евроразъем

(стандарт CENELEC), включая

вход аудио/видео, вход

S-видео, выход аудио/видео при возможности выбора и подключение Смартлинк.

Выходы аудио (лев./прав.) - разъемы RCA.

Передние входные и выходные разъемы:

→3 вход видео S - ДИН 4-контактный

→3 вход видео - разъем RCA

→3 вход аудио - разъемы RCA

вход для наушников

Аудиовыход:

2 x 14 Вт (музыкальная мощность)

2 x 7 Bτ (RMS)

Потребление электроэнергии:

KV-25RE10K: 87 BT

KV-29RE10K: 94 BT

Потребление электроэнергии в состоянии ожидания (standby):

0.5 BT

Габариты (ширина х высота х глубина):

KV-25RE10K:

приблизительно 593 x 502 x 506 мм.

KV-29RE10K:

приблизительно 676 x 557 x 525 мм.

Bec:

KV-25RE10K:

приблизительно 33.2 кг.

KV-29RE10K:

приблизительно 43.5 кг.

Комплект принадлежностей:

1 пульт дистанционного управления RM-887.

2 батарейки по стандарту IEC.

Прочие характеристики:

• Телетекст, Фастекст, ТОПтекст.

• Автоматическое отключение.

- Смартлинк (прямая связь между телевизором и соответствующим видеомагнитофоном. Если Вам требуется более детальная информация о Смартлинк, обратитесь к инструкции по эксплуатации Вашего видеомагнитофона).

- Автоматическое определение системы телевидения.

Внесение изменений в дизайн и спецификации производится без

предварительного оповещения.

Экологичная бумага без хлора

Made in Slovakia

Printed in Slovakia

Sony Slovakia, spol. sr.o., Trnava Plant

Trstínska cesta 8

917 58 Trnava

Slovak Republic

Сделано в Словакии

Отпечатано в Словакии

Сони Словакия спол. с.р.о., завод в Трнаве

Ул. Трстинска 8,

917 58 Трнава

Словакия

Ниже приводятся некоторые простые советы по устранению возможных

нарушений качества изображения и звука.

Неисправность
Меры по устранению

Нет изображения (темный экран),нет звука.	•Проверьте, подключена ли антенна.•Включите вилку телевизора в розетку и нажмите на кнопку на передней панели телевизора.•Если индикатор телевизора светится, нажмите на кнопку дистанционного управления.
Изображение плохое илиотсутствует (темный экран), но хороший звук.	•С помощью системы меню войдите в меню «Настройка изображения» и выберите «Сброс» для возвращения к параметрам, заданным изготовителем.
Отсутствует изображение илиинформационное менюдополнительного устройства,подключенного к Евроразъему назадней панели телевизора.	•Убедитесь в том, что включено дополнительное устройство и несколько раз нажмите на кнопкудистанционного управления, до тех пор, пока правильный символ входа не появится на экране.
Хорошее качество изображения,но нет звука.	•Нажмите на кнопкудистанционного управления.•Убедитесь в том, что в пункте меню Динамик ТВ в меню Настройка звука выбрано «Вкл.»•Проверить, чтобы наушники были отключены.
Нет цвета на цветных передачах.	•С помощью системы меню войдите в меню «Настройка изображения» и выберите «Сброс» для возвращения к параметрам, заданным изготовителем.
Изображение искажается присмене программы или при выборе телетекста.	•Выключите устройство, подключенное к 21-контактному Евроразъему на задней панели телевизора.
При просмотре телетекстапоявляются некорректныесимволы.	•Используя меню, войдите в пункт «Язык/Страна» и выберите страну, в которой Вы пользуетесь телевизором. При использовании языков с кириллицей, в случае, если Вашей страны нет в списке стран, рекомендуется выбрать Россию.
Изображение наклонено.(только для KV-29RE10K)	•С помощью системы меню выберите пункт «Поворот изображения» в меню «детальная установка» и исправьте наклон.
Изображение с помехами припросмотре ТВ канала.	•С помощью системы меню выберите пункт «АПЧ» в меню «Ручная Настройка Прогр.» и вручную настройте изображение для улучшения качества его приема.•С помощью системы меню выберите пункт «Понижение шума» в меню «детальная установка» и выберите «Auto» для снижения шума изображения.
Нет декодирования илинеустойчивое изображение припросмотре законированногоканала с декодером,подключенным к Евроразъему ♂ 2/— ♂ .	•С помощью системы меню войдите в меню «Установка», после этого войдите в пункт меню «Детальная установка» и установите «Выход AV2» в «TV”».
Не работает пультдистанционного управления.	•Смените батарейки.
Индикатор временногопотключения (Stabdby) сморгает.	•Свяжитесь с ближайшим сервисным центром Сони.

Если проблемы неустранимы, обратитесь к квалифицированному персоналу для ремонта Вашего телевизора. Никогда не вскрывайте сами корпус телевизора.

Úvod
