| Typ produktu | Bezdrôtová kosačka na trávu |
| Značka / Model | Cramer 82LM61S |
| Napájanie | Lítium-iónová batéria 82 V (kompatibilné modely: 82V220G, 82V430G, 82V220, 82V430) |
| Kompatibilná nabíjačka | 82C1G, 82C2, 82C6 |
| Šírka kosenia | 61 cm |
| Výška kosenia | 25 mm – 80 mm, nastaviteľná v 6 polohách |
| Rýchlosť otáčania noža | 4000 ot./min |
| Rýchlosť samohybného pohonu | 0,5 – 1,5 m/s, nastaviteľná |
| Objem zberného koša | 70 L |
| Hmotnosť (bez batérie) | 32,5 kg |
| Hladina akustického tlaku (L_pA) | 71,48 dB(A) |
| Zaručená hladina akustického výkonu (L_WA) | 93,18 dB(A) |
| Vibrácie | < 2,5 m/s² |
| Hlavné funkcie | Kosenie, zber, mulčovanie (vrátane príslušenstva), samohybný pohon, automatické zrýchlenie vo vysokej tráve |
| Rukoväť | Skladacia, 3 výškové polohy, možné vertikálne skladovanie |
| Bezpečnostný kľúč | Áno, odnímateľný na zabránenie náhodnému spusteniu |
| Stupeň ochrany | IPX4 (odolný proti striekajúcej vode) |
| Prevádzková teplota | -5 °C až 40 °C |
| Skladovacia teplota batérie | 0 °C až 60 °C (podľa doby) |
| Údržba a čistenie | Čistite suchou handričkou; nepoužívajte vodu ani rozpúšťadlá. Pravidelne kontrolujte a uťahujte skrutky. Vymeňte nôž, ak je opotrebovaný. |
| Náhradné diely a opraviteľnosť | Používajte výhradne schválené náhradné diely Cramer. Náhradný nôž je k dispozícii (utiahnutie: 62,5–71,5 kgf·cm). |
| Záruka a zhodnosť | V súlade so smernicami EÚ (2006/42/ES, 2014/30/EÚ, 2000/14/ES zmenená 2005/88/ES) |
Často kladené otázky - 82LM61S Cramer
Otázky používateľov k 82LM61S Cramer
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Kosačka na trávu vo formáte PDF zadarmo! Nájdite svoj návod 82LM61S - Cramer a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. 82LM61S značky Cramer.

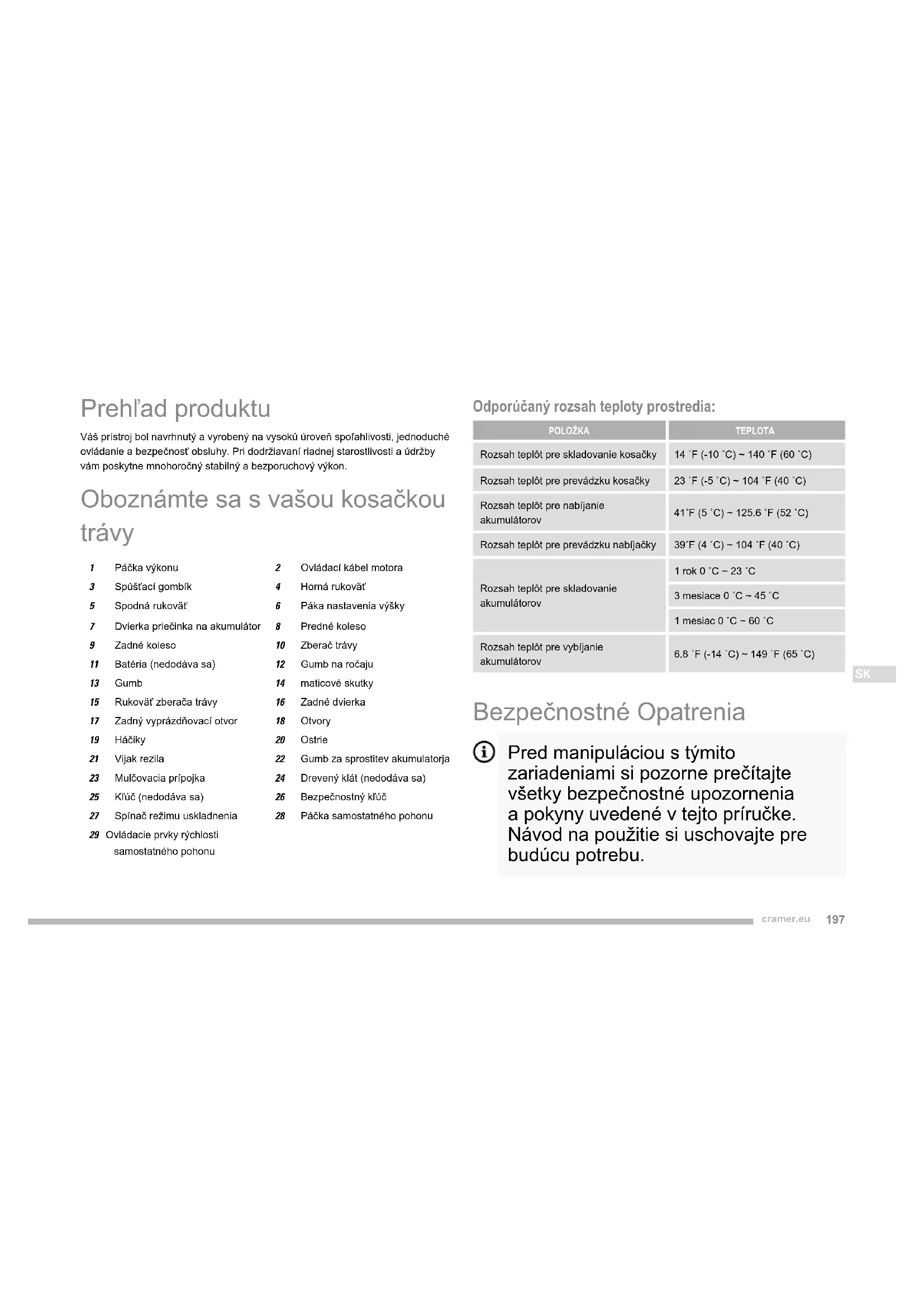

NÁVOD NA OBSLUHU 82LM61S Cramer
Váš prístroj bol navrhnutý a vyrobený na vysoků úroveň spoľahlivosti, jednoduché ovládanie a bezpečnosť obsluhy. Pri dodržiavaní riadnej starostlivosti a údržby vám poskytne mnohoročný stabilný a bezporuchový výkon.
1 Páčka výkonu 2 Ovládací kábel motora
3 Spúšťací gombík 4 Horná rukovát'
5 Spodná rukovát 6 Páka nastavenia výšky
7 Dvierka priečinka na akumulátor 8 Predné koleso
9 Zadné koleso 10 Zberač trávy
11 Batéria (nedodáva sa) 12 Gumb na ročaju
13 Gumb 14 maticové skutky
15 Rukovat zberača trávy 16 Zadné dvierka
17 Zadný vyprázdňovací otvor 18 Otvory
19 Háčiky 20 Ostrie
21 Vijak rezila 22 Gumb za sprostitev akumulatorja
23 Mulčovacia prípojka 24 Drevený klát (nedodáva sa)
25 Klúč (nedodáva sa) 26 Bezpečnostný klúč
27 Spínač režimu uskladnenia 28 Páčka samostatného pohonu
29 Ovládacie prvky rýchlosti samostatného pohonu
Odporúčaný rozsah teploty prostredia:
| POLOŽKA | TEPLOTA |
| Rozsah teplôt pre skladovanie kosačky | 14 °F (-10 °C) ~ 140 °F (60 °C) |
| Rozsah teplôt pre prevádzku kosačky | 23 °F (-5 °C) ~ 104 °F (40 °C) |
| Rozsah teplôt pre nabíjanie akumulátorov | 41°F (5 °C) ~ 125.6 °F (52 °C) |
| Rozsah teplôt pre prevádzku nabíjačky | 39°F (4 °C) ~ 104 °F (40 °C) |
| Rozsah teplôt pre skladovanie akumulátorov | 1 rok 0 °C ~ 23 °C |
| 3 mesiace 0 °C ~ 45 °C | |
| 1 mesiac 0 °C ~ 60 °C | |
| Rozsah teplôt pre vybíjanie akumulátorov | 6.8 °F (-14 °C) ~ 149 °F (65 °C) |
Bezpečnostné Opatrenia
Pred manipuláciou s týmito zariadeniami si pozorne prečítajte všetky bezpečnostné upozornenia a pokyny uvedené v tejto príručke. Návod na použitie si uschovajte pre budúcu potrebu.
CE Tieto zariadenia vyhovujú bezpečnostným normám CE a smerniciam, ktoré sa týkajú elektromagnetickej kompatibility, strojných a nízkonapăťových zariadení.
Oboznámenie sa
- Pozorne si prečítajte pokyny. Oboznámte sa s ovládacími prvkami a správnou obsluhou produktu.
- Nástroj nikdy nedovol'te používať det'om alebo osobám neoboznámeným s návodom na použitie. Miestne platné predpisy môžu obmedzovať dobu použitia kosačky.
- Nikdy nekoste, keď sa v blízkosti nachádzajú iné osoby, najmä deti alebo domáce zvieratá.
- Užívatel' alebo obsluha stroja sú zodpovední za nehody alebo škody na majetku a za nebezpečenstvo vzniknuté pri prevádzke stroja.
Príprava
- Pri práci s zariadením vždy používajte pevnú obuv a dlhé nohavice.
Nepoužívajte nástroj bosí alebo v otvorených sandáloch. Nenoste odev, ktorý je vol'ný alebo má vol'ne visiace šnúrky či pútka. - Dôkladne skontrolujte priestor, kde budete nástroj používať a odstráňte všetky predmety, ktoré by mohol nástroj vymrštit'.
- Pred použitím vždy vizuálne skontrolujte, či ostria, maticové skrutky ostria a strihacia jednotka nie sú opotrebované alebo poškodené. Opotrebované alebo poškodené komponenty vymieňajte v súpravách, aby sa zachovalo vyváženie. Poškodené alebo nečitateľné štítky vymeňte.
Používanie
- Vždy koste za denného svetla a lebo pri dostatočnom umelom osvetlení.
-
Nepoužívajte nástroj v mokrej tráve.
-
Na svahoch vždy dbajte na pevnú oporu nôh.
• Chod'te krokom, nikdy nebežte. - Na strmých svahoch koste po vrstevniciach, nikdy nie hore a dolu svahom.
- Ak meníte smer, bud'te vel'mi opatrní.
- Nepracujte na veľmi strmých svahoch.
- Pri obracaní alebo t'ahaní nástroja bud'te mimoriadne opatrní.
- Zastavte ostria, ak je potrebné zariadenie naklonit' pri prechode cez iné ako trávnaté povrchy a pri prevoze zariadenia na miesto kosenia a z neho.
So zariadením nikdy nepracujte, keď má poškodené vodiace lišty alebo kryty alebo nemá nasadené bezpečnostné zariadenia, napríklad odchyl’ovače alebo zberače trávy. - Opatrne zapnite motor podl'a pokynov, pričom chodidlá držte d'alej od ostria/ ostrí.
- Nenakláňajte zariadenie pri zapínaní
motora, pokial' zariadenie nemá byt' pri štartovaní naklonené. V takom prípade ho nenakláňajte viac ako je absolutne nevyhnutné a zdvíhajte len časť, ktorá d'alej od obsluhujúcej osoby.
- Neštartujte zariadenie, ked' stojíte pred vyprázdňovacím otvorom.
- Nedávajte ruky alebo nohy do blízkosti rotujúcich dielov ani pod ne. Vyprázdňovacie otvory musia byt' neustále neblokované.
- Neprepravujte zariadenie, kým je napájací zdroj spustený.
- Zastavte zariadenie, odstráňte blokovacie zariadenie a jednotku akumulátora. Skontrolujte, či sa všetky pohyblivé diely úplne zastavili
- vždy, keď sa vzdialite od zariadenia
- pred odstránením upchatia alebo uvol'nením žl'abu,
- pred kontrolou, čistením alebo prácou na zariadení
- po zasiahnutí cudzím objektom.
Skontrolujte nástroj, či nie je poškodený a predtým, ako ho znova spustíte a budete používať, vykonajte opravy,
- Ak zariadenie začne neštandardne vibrovať (ihned' skontrolujte)
- skontrolujte poškodenia,
- všetky poškodené diely vymeňte alebo opravte,
- skontrolujte a utiahnite prípadne uvoľnené diely.
- Všetky matice, maticové skrutky a skrutky musia byt' utiahnuté, aby bolo zariadenie v bezpečnom prevádzkovom stave.
- Pravidelne a často kontrolujte zachytávač trávy či nie je opotrebovaný alebo poškodený.
- Na zariadeniach s viacerými čepel'ami dávajte pozor, lebo jedna otáčajúca sa čepel' môže spôsobit' otáčanie ostatných
čepelí.
- Počas nastavovania stroja bud'te opatrní, aby sa predišlo zachyteniu prstov do pohybujúci ch sa čepelí a pevných častí stroja.
- Stroj vždy nechajte vychladnúť pred jeho uskladnením.
- Pri servise čepelí bud'te vždy obozretní, dokonca aj vtedy, ked' napájanie vypnuté, pretože čepele môžu byt' ešte v pohybe.
- Z bezpečnostných dôvodov vymeňte všetky opotrebené alebo poškodené diely. Používajte len originálne náhradné diely a príslušenstvo.
TENTO NÁVOD SI ODLOŽTE. OBČAS SI HO POZRITE A POUŽITE HO NA ZAŠKOLENIE INÝCH OSÔB, KTORÉ MÔŽU TENTO NÁSTROJ POUŽÍVAŤ. AK NIEKOMU NÁSTROJ POŽIČIATE, PRILOŽTE K NEMU AJ TENTO NÁVOD.
Likvidace
Odpadné elektrické zariadenia sa nesmú likvidovat' spolu s komunálnym odpadom. Na miestach, kde existujú príslušné zariadenia, recyklujte. Informácie o recyklovaní získate na miestnom úrade alebo u predajcu.
Oddelený zber použitých produktov a obalov umožňuje recykláciu a opätovné použitie materiálov. Opakované použitie recyklovaných materiálov pomáha predchádzať znečisteniu životného prostredia a znižuje dopyt po surovinách.
Na konci životnosti zlikvidujte akumulátory s ohľadom na životné prostredie. Akumulátor obsahuje materiál, ktorý je nebe pečný pre vás i životné prostredie Musí sa vyhadzovat' a likvidovat' oddelene v zariadení na zber lítiu iónových akumulátoov.
Značky
| ZNAČKY | OZNAČENIE/VÝZNAM | |
 | Prečítajte si návod na použitie. | |
 | Udržiavajte okolos-tojace osoby v bezpečnej vzdialenosti. | |
 | Pozor na ostré čepele. Čepele sa d'alej točia aj po vypnutí motora. Pred údržbou odstráňte bezpečnostný klúč. | |
 | Nevystavujte dažďu alebo vlhkým miestam. | |
 | Nepracujte na svahoch strmších ako 15°. Na strmých svahoch koste po vrstevniciach, nikdy nie hore a dolu svahom. | |
 | Nebezpečenstvo úderu elektrickým prúdom. | |
 | Predtým, ako sa budete dotýkat’ komponentov zariadenia, počkajte, kým sa úplne nezastavia. | |
IPX4 Odolné voči všetkým vplyvom počasia
Pred použitím
Na bezpečné používanie tohto produktu je potrebné porozumieť funkciám produktu a informáciám v tomto návode na obsluhu. Pred použitím tohto zariadenia sa oboznámte so všetkými prevádzkovými funkciami a bezpečnostnými pravidlami.
1. Nasad'te zberač trávy
2. Nastavte reznú výšku
SK
Páčka nastavenia výšky umožňuje nastavenie reznej výšky.
3. Bezpečnostný kl'úč a akumulátor
Aby bolo možné kosačku naštartovať, musíte vložit akumulátor a bezpečnostný klúč. Skontrolujte, či sú akumulátory plne nabité.
4. Mulčovacia prípojka
Táto kosačka je vybavená mulčovacou prípojkou, ktorá zakrýva otvor bočného vyprázdňovania, ktorý umožňuje ostriu kosačky rezať a opätovne rezať trávu a dosiahnuť tak jemnejší strih.
Montáž
VAROVANIE!
Ak nejaké predmety chýbajú alebo sú viditel'ne poškodené, nepracujte s týmto strojom, kým sa súčasti nevymenia. Pri používaní produktu s poškodenými alebo chýbajúcimi dielmi by mohlo dôjst' k vážnemu osobnému poraneniu.
VAROVANIE!
Nepokúšajte sa modifi kovať produkt, alebo vytvorit' príslušenstvo, ktoré nie je odporučené pre použitie s týmto produktom. Akékoľvek úpravy alebo prestavby môžu mat' za následok nebezpečné podmienky vedúce k vážnym osobným poraneniam.
VAROVANIE!
Aby nedošlo k neúmyselnému spusteniu a následnému závažnému poraneniu osôb, pri montáži dielov vždy odstráňte jednotku akumulátora a bezpečnostný klůč zo zariadenia.
VAROVANIE!
Nikdy nepracujte s kosačkou, pokiaľ nemá nasadené a funkčné prislušné bezpečnostné zariadenia. Kosačku nikdy nepoužívajte, ak sú ochranné prvky a zariadenia poškodené. Obsluha stroja s chýbajúcimi alebo vadnými súčiastkami môže spôsobit’ vážne poranenia.
Inštalácia hornej rukoväte (Pozrite si obrázok 3)
Inštalácia zberača trávy (Pozrite si obrázok 4)
Inštalácia mulčovacej prípojky (Pozrite si obrázok 5)
1 Nadvihnite a pridržte zadné vyprázdňovacie dvierka.
2 Držte mulčovaciu prípojku za rukovát' a zasuňte ju do zadného vyprázdňovacieho otvoru.
3 Spustite zadné vyprázdňovacie dvierka.
Nastavenie výšky noža (Pozrite si obrázok 6)
Pri preprave nastavte kolesá kosačky na najnižšiu sekaciu úroveň. Pred prvým použitím kosačky nastavte sekaciu połohu na výšku ktorá je najvhodnejśia pre váš trávnik. Priemerný trávnik by mal v studených mesiacoch mať 38 mm až 51 mm a v teplých mesiacoch 51 mm až 70 mm.
Nastavenie výšky ostria
1 Pre zdvihnutie výšky noža uchopte páku nastavenia výšky a posuňte ju smerom k zadnej časti kosačky.
2 Pre zníženie výšky noža uchopte páčku nastavenia výšky a posuňte ju smerom k prednej časti kosačky.
Prevádzka
AROVANIE!
Nedovoľte, aby rutina oslabila vašu opatrnosť. Zapamätajte sl, že aj v l'ahostajnosti aj zlomok sekundy môže viest’ k vážnym zraneniam.
AROVANIE!
Vždy používajte chrániče zraku. Ak tak neurobíte, môže to spôsobit', že úlomky odletia do vašich očí, čo môže spôsobit' vážne zranenie.
AROVANIE!
Nepoužívajte nástavce, alebo príslušenstvo, ktoré nie je odporučené pre použitie s týmto produktom. Takéto konanie môže viest' k nebezpečným podmienkam a následným vážnym zraneniam.
AROVANIE!
Pred použitím vždy skontrolujte kosačku – chýbajúce alebo poškodené diely a poškodené ostrie, nerovnomerné alebo nadmerné opotrebenie. Pri používaní produktu s poškodenými alebo chýbajúcimi dielmi by mohlo dôjst' k vážnemu osobnému poraneniu.
AROVANIE!
Inštalácia jednotky akumulátora (Pozrite si obrázok7)
1 Nadvihnite a pridržte kryt priečinka na akumulátory.
2 Akumulator poravnajte z nosilcem akumulatorja na kosilnice.
3 Vložte akumulátory do dvoch priečinkov na akumulátory a kosačka sa spustl. Táto kosačka je vybavená funkciou automatického prepínania, ktorá umožňuje, aby sa po vybití prvého akumulátora aktivoval druhý akumulátor.
4 Pred uporabo preverite, ali se je gumb za sprostitev akumulatorja zaskočil na mestu in ali je akumulator povsem vstavljen in pritrjen v kosilnico.
5 Vložte bezpečnostný klúč.
6 Ak sa zariadenie nebude bezprostredne používať, nevkladajte
akumulátorový klúč.
7 Zatvorte dvierka.
Vybratie jednotky akumulátora (Pozrite si obrázok 7)
1 Uvoľnite páčku výkonu a zariadenie sa zastaví.
2 Otvorte dvierka priečinku na akumulátor, dostanete sa k priečinku na akumulátor.
3 Vyberte bezpečnostný klúč.
4 Pritisnite gumb za sprostitev akumulatorja na kosilnici. Pri tem bo baterija nekoliko pogledala iz orodja.
5 Vyberte jednotku akumulátora zo zariadenia.
Štartovanie a zastavenie kosačky (Pozrite si obrázok 8)
1 Stlačte a podržte poistné uvolňovacie tlačidlo.
2 Potiahnutím páčku nahor k rukováti spustite kosačku a uvoľnite poistné uvoľňovacie tlačidlo.
3 Kosačku zastavíte uvoľnením riadiacej páčky spínača.
POZNÁMKA: Ako elektrický motor spomaľuje, môže byť počuteľný vysoký zvuk a dôjst k iskreniu. Ide o normálny jav.
Funkcia automatického nabudenia
Ked kosačka narazí na vysoku trávu, otáčky sa automaticky zvýšia, čím sa pri strihaní a zbere dosiahnu dobré výsledky. Ked sa vrátite k štandardným podmienkam rezania, otáčky sa automaticky vrátia na štandardné otáčky, čím sa zachová doba prevádzky.
Kosenie so samostatným pohonom (Pozrite si obrázok 8)
Aktivovanie funkcie samostatného pohonu:
1 Spustite kosačku.
2 Potiahnite samostatného pohonu, aby sa dostala k rukoväti.
Deaktivovanie funkcie samostatného pohonu:
1 Uvol'nite páčku samostatného pohonu.
Nastavenie rýchlosti funkcie samostatného pohonu:
1 Potiahnutím páčky ovládania rýchlosti samostatného pohonu smerom k značke zajaca zvýšite rýchlosť..
2 Potlačením páčky ovládania rýchlosti samostatného pohonu smerom k značke korytnačky znížite rýchlost.
Tipy na kosenie
- Skontrolujte, či sa v kosačke nenachádzajú kamene, paličky, drôty či iné predmety, ktoré by mohli poškodit' ostria alebo motor kosačky trávy.
Nekoste nad vymeriavacím kolíkmi či inými kovovými stlplikmi. Takéto predmety môžu byť vymrštené kosačkou ktorýmkol'vek smerom a môžu s pôsobit' vážne poranenia obsluhe alebo okolostojacim osobám, alebo môžu spôsobit' materiálne škody. - Ak chcete mat' zdravý trávnik, vždy strihajte maximálne jednu tretinu celkovej dlžky trávy.
- Nová alebo hustá tráva môže vyžadovat' užší rez alebo vyššiu reznú výšku.
- Po každom použití vyčistíte spodnú stranu dna kosačky aby ste odstránili zbytky trávy,lístia,nečistôt a nazbieraných zvyškov.
- Ak kosíte vysokú trávu, znížte rýchlost' chôdze pre zefektívnenie kosenia a správne vysypávanie odrezkov.
Obsluha na svahu
AROVANIE!
Svahy sú hlavným faktorom pri pokíznutiach a pádoch, ktoré môžu mat' za následok veľmi vážne poranenia. Obsluha na svahoch si vyžaduje zvýšenú opatrnost'. Ak sa na svahu cítite neisto, nekoste tam. Nikdy sa nesnažte kosít' na svahoch so sklonom väčším ako 15 stupňov.
AROVANIE!
Pri pohybe hore svahom udržiavajte samostatný pohon na nízkych otáčkach.
- Vyhľadávajte otvory, vyjazdené koľaje, kamene, skryté predmety alebo vyvýšeniny, ktoré môžu spôsobit zakopnutie alebo poklznutie a vyhnite sa im. Vysoká tráva môže skryvať prekážky. Odstráňte všetky predmety, napríklad kamene, konáre apod., ktoré môžu byt vymrštené sekacím nožom.
- Ukíznutie a pád môžu mat' za následok t'ažké ublíženie na zdraví. Ak cítite, že strácate rovnováhu, ihneď uvoľnite páčku výkonu.
Nikdy nekoste v blízkosti prudkých svahov, priekop alebo hrádzí, mohli by ste stratit' pevný postoj a rovnováhu.
Vyprázdňovanie zberača trávy (Pozrite si obrázok 9)
1 Zastavte kosačku, počkajte, kým sa čepele úplne nezastavia a vyberte akumulátorový klůč.
2 Nadvihnite zadné dvierka.
3 Nadvihnite zberač trávy za jeho rukovat' a vyberte ho z kosačky.
4 Vyprázdnite zberný kôš.
5 Nadvihnite zadné dvierka a znova namontujte zberač trávy podľa popisu uvedeného vyššie v tejlo príručke.
Údržba
AROVANIE!
Predtým, ako vykonáte akúkol'vek údržbu, vždy vyberte akumulátor kosačky a akumulátorový klůč, aby nedošlo k neúmyselnému spusteniu a možným závažným poraneniam osôb.
VAROVANIE!
Aby nedošlo k neúmyselnému spusteniu alebo neoprávnenému použivaniu, akumulátorová kosačka je vybavený odoberateľným bezpečnostným klůčom. Ak chcete kosačku úplne deaktivovať, vyberte bezpečnostný klůč a odložte ho d'alej od kosačky a mimo dosahu detí.
VAROVANIE!
Predtým, ako vykonáte akúkol'vek údržbu, vždy odstráňte akumulátor kosačky a rozpojovací kl'ůč, aby nedošlo k neúmyselnému spustenlu a možným závažným poranenlam osôb.
AROVANIE!
Dbajte na to, aby v priečinku na motor a akumulátor neostávala tráva, listy alebo nadmerné množstvo mastnoty. Znížite tak riziko požiaru.
Všeobecná údržba
Pred každým použitím skontrolujte celý produkt, či nie je poškodený, niečo nechýba a či nemá uvoľnené diely ako skrutky, matice, maticové skrutky, viečka a pod.
Bezpečne utiahnite všetky upínadlá a viečka a nepracujte s produktom, kým
všetky chýbajúce alebo poškodené diely nevymeníte. O pomoc požiadajte servis zákazníkom spoločnosti Cramer. Pri čistení plastových dielov nepoužívajte rozpůšt’adlá. Veľa plastov je citlivých na poškodenie rôznymi typmi komerčných rozpůšt’adiel a môžu byť ními poškodené. Na odstránenie špiny, prachu, oleja, maziva a pod. použite čisté tkaniny.
AROVANIE!
Dbajte na to, aby do kontaktu s plastovými dielmi nikdy neprišli do kontaktu brzdové kvapaliny, benzín, ropné produkty, prenikavé oleje a pod. Chemikálie môžu poškodit', oslabit' či zničit' plast, čo môže spôsobit' závažné osobné poranenie.
Pravidelne a často kontrolujte všetky matice a skrutky na ich správne utiahnutie, zaistí sa tak bezpečná prevádzka kosačky.
Všetky ložiská náradia boli výrobcom namazané dostaločným množstvom vysokoučinného maziva, ktoré vystačí na celů dobu životnosti kosačky pri normálnych podmienkach používania. Žiadne dálšie mazanie ložisiek nie je potrebné.
AROVANIE!
Vždy chráňte svoje ruky nosením rukavíc a/alebo obaľujte ostrie noža handrami a inými materiálmi, ak prevádzate údržbu noža. Pri kontakte s ostrím by mohlo dôjst’ k závažnému poraneniu osôb.
AROVANIE!
Nemažte žiadne časti kolies. Mazanie môže spôsobit', že komponenty kolesa pri použivaní prestanú fungovat', čo by mohlo viest' k závažnému poraneniu osób a poškodeniu kosačky alebo majetku.
Výmena sekacieho noža (Pozrite si obrázok 10-11)
POZNÁMKA: Používajte len autorizované náhradné ostria. Opotrebované alebo poškodené ostria a maticové skrutky vymieňajte v súpravách, aby sa zachovalo vyváženie.
8 Vijak rezila navijte na os in ga ročno privijte.
9 Utiahnite maticu ostria v smere pohybu hodinových ručičiek pomocou momentového klůča (nie je súčastou balenia), aby bola maticová skrutka správne utiahnutá. Odporúčaný moment pre maticu ostria je 62,5\~71,5 kgf cm (350-400 in. lb).
Dbajte na to, aby do kontaktu s plastovými dielmi nikdy neprišli do kontaktu brzdové kvapaliny, benzín, ropné produkty, prenikavé oleje a pod. Chemikálie môžu poškodit', oslabit' či zničit' plast, čo môže spôsobit' závažné osobné poranenie.
Ked' je rukováť otočená do plne zaistenej polohy uskladnenia, kosačka je vybavená spínačom režimu uskladnenia, ktorý zabráni spusteniu kosačky v polohe uskladnenia. Spínač režimu uskladnenia nenahrádza potrebu vybrať bezpečnostný klůč a akumulátor, aby nedošlo k neúmyselnému spusteniu alebo neoprávnenému použitiu.
Riešenie problémov
| PROBLÉM MOŽNÁ PRÍČINA RIEŠENIE | ||
| Rukovát' nie ja na svojo mieste. | Maticové skrutky vozíka nie sú správne nasadené. | Nastavte výšku rukováte a skontrolujte, či sú maticové skrutky vozíka správne nasadané. |
| Kosačka sa nenaštartuje. | Akumulátor je takmer vybitý. | Nabite akumulátor. |
| Akumulátor je bud nefunkčný alebo sa nedá nabít. | Vymeňte akumulátor. | |
| Nie je vložený bezpečnostný klůč. | Vložte bezpečnostný klůč. | |
| Kosačka kosí trávu nerovnomerne. | Trávnik je divoký alebo nevyrovnaný alebo nie je správne nastavená výška strihania. | Posuňte kolieska do výššej polohy. Aby sa kosačka pohybovala rovnomerne, všelky kolesá musia byť v rovnakej reznej výške. |
| Kosačka správne nemulčuje. | Mokré odstrižky trávy sa lepia na spodnú stranu dosky. | Predtým, ako začnete kosilť, počkajte, kým tráva neuschne. |
| Kosačka sa ťažko tlačí. | Vysoká tráva, zadná časť krytu kosačky a nôž uviazli v ťažkej tráve alebo je výška kosenia príliš nízka. | Zdvihnite reznú výšku. |
| PROBLÉM MOŽUÁ PRÍČINA RIEŠENIE | ||
| Kosačka správne nevreckuje. | Rezná výška je príliš nízka. | Zdvihnite reznú výšku. |
| Mokré odstrižky trávy sa lepia na spodnú stranu dosky. | Predtým, ako začnete kosit, počkajte, kým tráva neuschne. | |
| Kosačka pri vyskoej rýchlosti vibruje. | Ostrie je nevyvážené, nadmerne alebo nerovnomerne opotrebované. | Znova nasadťe ostrie. |
| Hriadel' motora je ohnutý. | Zastavle motor, vyberte rozpojovací klůč a akumulátor, odpojte zdroj napájania a skontrolujte poškodenie. Pred opátovným spustením nechajte opraviť v autorizovanom servise. | |
| Motor sa pri kosení zastaví. | Rezná výška je príliš nízka. | Zdvihnite reznú výšku. |
| Akumulátor je úplne vybitý. | Nabite akumulátor. | |
* Ak sa porucha nevyrieši, musíte sa obrátit na svojho distribútora alebo na najbližšiu autorizovanú technickú podporu.
Technické Údaje
| VLASTNOST HODNOTA | |
| Typ Bezkálový, poháňaný akumulátorom | |
| Napátie 82V | |
| Šírka rezu 61 cm | |
| Výška strihania 25 mm - 80 mm | |
| Rýchlost' naprázdno 4000 rpm | |
| Samohybná rýchlost' 0.5-1.5 m/s | |
| Kapacita zberača trávy 70 L | |
| Hmotnosť (bez jednotky akumulátora) | 32.5 kg |
| Jednotka akumulátora 82V220G/82V430G/82V220/82V430 | |
| Nabíjačka 82C1G/82C2/82C6 | |
| Hladina akustického tlaku 71.48 dB(A), K PA: 1.70 dB(A) | |
| Nameraná úroveň hluku L | WA= 91.48 dB(A) |
| Garantovaná úroveň hluku L | WA= 93.18 dB(A) |
| Úroveň vibrácií | < 2.5 m/s2 |
Prehlásenie O Zhode EC
Názov výrobcu: Changzhou Globe Co., Ltd.
Adresa: No.65 Xinggang Road Zhonglou Zone Changzhou, Jiangsu 213000 P.R.China
Meno a adresa osoby poverenej zostavením technického súboru
Meno: Peter Söderström
Adresa: Propellergatan 1, 211 15 Malmö, Sweden
WE HEREBY DECLARE UNDER OUR OWN RESPONSIBILITY THE MACHINE
| Preklad z pôvodných inštrukcí | |
| Typ | KOSAČKA TRÁVY |
| Značka | Cramer |
| Model | 82LM61S |
| Sériové číslo | Pozri údajový štítok výrobku |
bolo vyrobené v súlade s normami alebo regulačnými dokumentmi:
| Európske harmonizované normy | EN 60335-1; EN60335-2-77; EN 62233, EN ISO 3744; EN 55014-1; EN 55014-2; ISO 11094 |
A vyhovuje základným požiadavkám nasledujúcich smerníc:
Smernica o strojoch 2006/42/CE
Smernica EMC 2014/30/EU
Smernica o emisiách hluku 2000/14/EC s dodatkom 2005/88/EC
Ted Qu
Ted Qu Haichao
Riaditel' pre kvalitu
Changzhou, 22/07/2017
Pregled Izdelka
Funkcia vertikálneho uskladnenia (Glejte sliko 12)
1 Vyberte batériu z kosačky.
2 Vyberte vak na zachytávanie trávy.
3 Gombíky rukováte otočte do polohy odblokovania.
4 Spustite zostavu rukoväte a gombíky rukoväte otočte do polohy zablokovania.
5 Zdvihnite kosačku za predný koniec do vertikálnej polohy.
OPOZORILO!
Z kosačky vždy vyberte batériu predtým, ako dáte jednotku do vertikálnej skladovacej polohy.
