NÁVOD NA OBSLUHU SinePower DSP 2012 DOMETIC

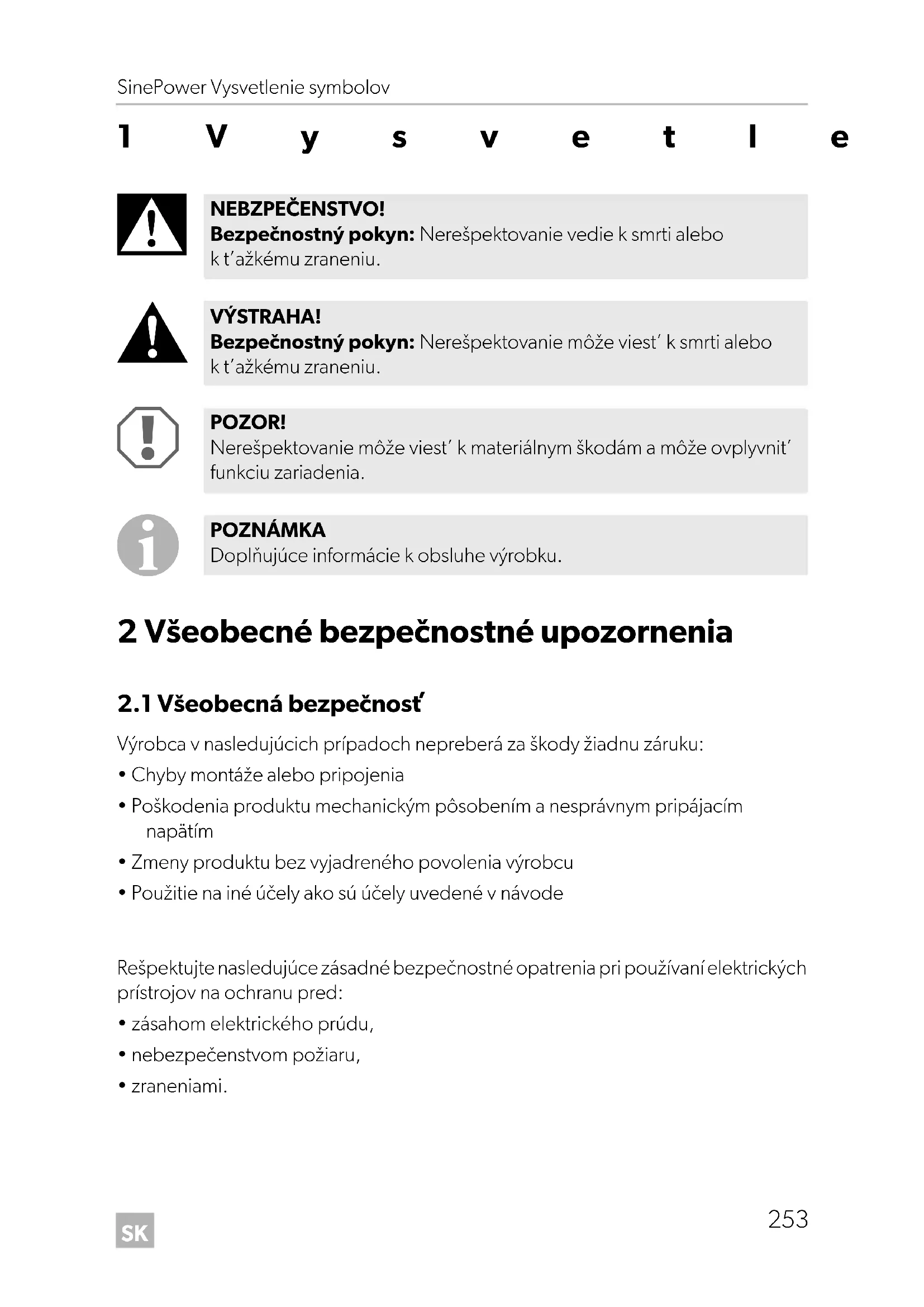

2.1 Všeobecná bezpečnosť

Výrobca v nasledujúcich prípadoch nepreberá za škody žiadnu záruku:

• Chyby montáže alebo pripojenia

• Poškodenia produktu mechanickým pôsobením a nesprávnym pripájacím napätím

• Zmeny produktu bez vyjadreného povolenia výrobcu

• Použitie na iné účely ako sú účely uvedené v návode Rešpektujte nasledujúce zásadné bezpečnostné opatrenia pri používaní elektrických prístrojov na ochranu pred:

• zásahom elektrického prúdu,

• nebezpečenstvom požiaru,

• zraneniami. NEBZPEČENSTVO! Bezpečnostný pokyn: Nerešpektovanie vedie k smrti alebo k t’ažkému zraneniu. VÝSTRAHA! Bezpečnostný pokyn: Nerešpektovanie môže viest’ k smrti alebo k t’ažkému zraneniu. POZOR! Nerešpektovanie môže viest’ k materiálnym škodám a môže ovplyvnit’ funkciu zariadenia. POZNÁMKA Doplňujúce informácie k obsluhe výrobku. DSP600-2000--IO-16s.book Seite 253 Montag, 7. Mai 2018 1:39 13SK Všeobecné bezpečnostné upozornenia SinePower

2.2 Základná bezpečnosť

• V prípade požiaru použite hasiaci prístroj, ktorý je vhodný na elek- trické prístroje.

• Používajte prístroj iba na účely, na ktoré je určený.

• Dávajte pozor na to, aby sa červená a čierna svorka nikdy navzájom nedotkli.

• Odpojte prístroj od siete – pred každým čistením a ošetrením, – pred každou výmenou poistky.

• Ak prístroj demontujete: – Odpojte všetky spoje. – Uistite sa, že sú všetky vstupy a výstupy bez napätia.

• Keď má prístroj alebo pripájací kábel viditeľné poškodenia, nesmiete prístroj uviesť do prevádzky.

• Keď je poškodený pripájací kábel tohto prístroja, musí ho vymeniť výroba, jeho zákaznícka služba alebo podobne kvalifikovaná osoba, aby sa zabránilo ohrozeniam.

• Opravy na tomto prístroji smú vykonávať len odborníci. Neodbornými opravami môžu vzniknúť značné nebezpečenstvá.

• Prístroj smú používať deti od 8 rokov a osoby so zníženými psychickými, zmyslovými alebo mentálnymi schopnosťami a vedo- mosťami, keď sú pod dozorom alebo keď boli poučené o bezpeč- nom používaní prístroja a keď chápu, aké riziká z toho vyplývajú.

• Elektrické prístroje nie sú hračkou pre deti! Prístroj používajte mimo dosahu detí.

• Deti by mali byť pod dozorom, aby sa zabezpečilo, že sa nebudú hrať s týmto prístrojom.

• Pred uvedením do prevádzky porovnajte údaj o napätí na výrobnom štítku s prítomným zásobovaním energiou.

• Dávajte pozor na to, aby iné predmety nespôsobili žiadny skrat na kontaktoch prístroja.

2.3 Bezpečnosť pri montáži prístroja

• Nemontujte prístroj v oblastiach, v ktorých existuje nebezpečenstvo výbuchu plynov alebo prachu.

• Dávajte pozor na bezpečné postavenie! Prístroj musí byť postavený a upevnený tak bezpečne, aby sa nemohol prevrátiť alebo spadnúť.

• Nevystavte prístroj žiadnemu tepelnému zdroju (slnečné žiarenie, kúrenie atď.). Vyhnete sa tak dodatočnému zohriatiu prístroja.

• Prístroj osaďte na suchom mieste, ktoré je chránené pred striekajúcou vodou.

2.4 Bezpečnosť pri elektrickom pripájaní prístroja

• Keď pracujete na elektrických zariadeniach, uistite sa, že je niekto nablízku, kto by vám mohol v núdzovom prípade pomôcť.

• Dávajte pozor na dostatočný prierez kábla.

• Položte káble tak, aby sa nepoškodili dverami alebo kapotou motora. Privrznuté káble môžu spôsobiť život ohrozujúce zranenia.

• Položte káble tak, aby nevzniklo žiadne nebezpečenstvo zakopnutia a vylúčilo sa poškodenie kábla.

• Použite prázdne rúrky alebo káblové priechodky, keď sa káble musia prevliecť cez plechové steny alebo iné steny s ostrými hranami.

• Neuložte 230 V sieťové káble a 12 V káble jednosmerného prúdu v rovnakom káblovom kanáli (prázdna rúrka).

• Nepoložte káble voľne alebo ostro zalomené.

2.5 Bezpečnosť pri prevádzke zariadenia

• Používajte prístroj výlučne v uzavretých, dobre vetraných miestnos- tiach.

• Neprevádzkujte prístroj – v prostredí, ktoré obsahuje soľ, ani vo vlhkom alebo mokrom pro- stredí, – v blízkosti agresívnych pár, – v blízkosti horľavých materiálov, – v oblastiach s nebezpečenstvom výbuchu.

• Pred uvedením do prevádzky dávajte pozor na to, aby boli prívodný kábel a zástrčka suché.

• Pri práci na prístroji vždy prerušte zásobovanie prúdom.

• Rešpektujte, že aj po aktivácii ochranného zariadenia (poistka) môžu časti prístroja ostať pod napätím.

• Neodpájajte žiadne káble, keď je prístroj ešte v prevádzke.

• Dávajte pozor na to, aby neboli vstupy a výstupy vzduchu na prístroji zakryté.

4 Cieľová skupina tohto návodu kap. „Pripojenie striedača“ na strane 261 je určená výlučne pre odborníkov, ktorí sú oboznámení s príslušnými smernicami VDE. Všetky ostatné kapitoly sú určené aj pre používateľa prístroja. 5 Používanie v súlade s určením

Striedač slúži na premieňanie jednosmerného napätia na 230 V striedavé napätie 50 Hz.

• 12 Vg: DSP612, DSP1012, DSP1512, DSP2012

• 24 Vg: DSP624, DSP1024, DSP1524, DSP2024 6 Technický opis Striedače sa dajú prevádzkovať všade tam, kde je k dispozícii prípojka jednosmer- ného napätia.

• 12 Vg: DSP612, DSP1012, DSP1512, DSP2012

• 24 Vg: DSP624, DSP1024, DSP1524, DSP2024 Vďaka nízkej hmotnosti a kompaktnej konštrukcii sa prístroj dá ľahko zabudovať do cestovných automobilov, úžitkových vozidiel alebo do motorových lodí aplachetníc. Výstupné napätie zodpovedá napätiu v elektrickej sieti domácnosti zo zásuvky (čisté sínusové napätie, činiteľ harmonického skreslenia < 5 %). Dbajte na hodnoty trvalého výstupného výkonu a špičkového výstupného výkonu, ako sú uvedené v kap. „Technické údaje“ na strane 267. Zariadenia, ktoré majú vyšší príkon, sa nesmú pripájať.

VÝSTRAHA! Striedač sa nesmie používať vo vozidlách, v ktorých je kladný pól batérie spojený s kostrou. POZNÁMKA Pri pripojení zariadení s elektrickým pohonom (napr. vŕtačka, chladnička atď.) si uvedomte, že na rozbeh potrebujú často vyšší výkon, ako je uve- dený na typovom štítku. DSP600-2000--IO-16s.book Seite 257 Montag, 7. Mai 2018 1:39 13SK Technický opis SinePower

Striedač je vybavený rôznymi ochrannými mechanizmami:

• Prepäťová ochrana: Striedač sa vypne, keď hodnota napätia prekročí hodnotu vypnutia. Opäť sa zapne, keď napätie klesne na hodnotu opätovného zapnutia.

• Podpäťová ochrana: Striedač sa vypne, keď hodnota napätia klesne pod hod- notu vypnutia. Opäť sa zapne, keď napätie stúpne na hodnotu opätovného zap- nutia.

• Ochrana v prípade nadmernej teploty: Striedač sa vypne, keď teplota v rámci prístroja alebo teplota na chladiacom telese prekročí hodnotu vypnutia. Opäť sa zapne, keď napätie stúpne na hodnotu opätovného zapnutia.

• Ochrana pred preťažením a pred skratom: LED na striedači hlási prevádz- kovú poruchu (červené neprerušované svetlo), keď je pripojená príliš veľká záťaž alebo vznikol skrat.

Striedač je možné prevádzkovať v nasledujúcich sieťových formách:

• TN sieť: Neutrálny vodič striedača je spojený s uzemnením. Musí byť nainštalovaný následne zapojený prúdový chránič.

• IT sieť: Obidve fázy sú izolované. Toto je vhodné pre prevádzku so spotrebičom. Ak sa pripája viac spotrebičov, musí sa navrhnúť bezpečnostný koncept (napr. snímač izolácie). Sieťová forma sa konfiguruje cez spínač DIP na striedači. Striedač sa môže pomocou diaľkového ovládania prepnúť do režimu úspory ener- gie, aby sa pripojená batéria príliš rýchlo nevybila. Diaľkovým ovládaním je možné zapnúť a vypnúť striedač, ako aj zapnúť režim úspory energie. POZNÁMKA Jednotlivé hodnoty spínania nájdete v kap. „Technické údaje“ na strane 267. DSP600-2000--IO-16s.book Seite 258 Montag, 7. Mai 2018 1:39 13SK SinePower Technický opis

6.3 Diaľkové ovládanie

Pol. na obr. 2 Označenie Popis 1 Hlavný vypínač Zapína alebo vypína zariadenie 2 Stavová LED Pozri kap. „Prevádzkové indikátory“ na strane 263 3 Spínač DIP Nastavuje sieťovú formu POZNÁMKA Na obrázku je verzia pre Európu. Pol. na obr. 2 Popis 4 Zásuvka na striedavý prúd 5 Prípojka pre diaľkové ovládanie 6 Prípojka na jednosmerný prúd 7 Uzemňovacia svorka (uzemnenie na karosérii vozidla) 8 Ventilátor Pol. na obr. 3 Označenie 1 Spínač zap./vyp. 2 Stavová LED 3 Prípojka pre diaľkové ovládanie DSP600-2000--IO-16s.book Seite 259 Montag, 7. Mai 2018 1:39 13SK Montáž striedača SinePower

7.1 Potrebné náradie

Na elektrické pripojenie potrebujete príslušné pomôcky:

• 3 rôznofarebné ohybné pripájacie káble. Potrebný prierez nájdete v tabuľke v kap. „Pripojenie striedača“ na strane 261.

• Káblové koncovky a dutinky Na upevnenie striedača potrebujete nasledovné montážne prostriedky:

• Strojové skrutky (M4) s podložkami a samopoistnými maticami alebo

Pri výbere miesta montáže dodržiavajte nasledovné inštrukcie:

• Montáž striedača sa môže vykonať horizontálne alebo vertikálne.

• Striedač sa musí namontovať na mieste chránenom pred vlhkosťou.

• Striedač sa nesmie namontovať v blízkosti zápalných materiálov.

• Striedač sa nesmie namontovať v prašnom prostredí.

• Miesto montáže musí byť dobre vetrané. Pri inštaláciách v malých uzavretých priestoroch by mala byť zabezpečená ventilácia. Okolo striedača musí byť odstup minimálne 5 cm (obr. 4).

• Prívod vzduchu na zadnej strane, príp. vývod vzduchu na prednej strane strie- dača musí zostať voľný.

• Pri teplotách okolia vyšších ako 40 °C (napr. v motorovom priestore alebo vykurovaných priestoroch, priame slnečné žiarenie) sa striedač môže vypnúť, hoci je výkon pripojených spotrebičov nižší ako menovité zaťaženie (derating).

• Montážna plocha musí byť rovná a dostatočne pevná.

➤ Namontujte striedač podľa obrázku (obr. 5).

7.4 Montáž diaľkového ovládania

➤ Namontujte diaľkové ovládanie podľa obrázku (obr. 6). ➤ Odstráňte ochrannú fóliu. 8 Pripojenie striedača

• Striedač musí byť v prípade inštalácie do vozidiel alebo lodí spojený s rámom, príp. kostrou.

• Pri budovaní zásuvkového rozdeľovacieho obvodu (výstavba siete) dodržiavajte predpisy smernice VDE 0100.

• Dodržiavajte požadovaný priemer kábla a káblovú poistku (obr. 7 1) vložte na kladné vedenie čo možno najbližšie k batérii (pozri tabuľku). VÝSTRAHA!

• Pripojenie striedača smú vykonávať výlučne odborné firmy s príslušným osvedčením. Nasledujúce informácie sú určené pre odborníkov, ktorí sú oboznámení s príslušnými smernicami a bezpečnostnými opatreniami.

• Vo vozidlách, kde je kladný pól batérie spojený s karosériou, sa striedač nesmie používať.

• Ak do kladného vedenia batérie nevložíte žiadnu poistku, môžu sa vedenia preťažiť a môže dôjsť k požiaru. DSP600-2000--IO-16s.book Seite 261 Montag, 7. Mai 2018 1:39 13SK Pripojenie striedača SinePower

➤ Pripojte striedač podľa obrázku: – Pripojenie batérie: obr. 7 – Pripojenie uzemňovacej svorky: obr. 8 – Pripojenie výstupného vedenia 230 V: obr. 9

8.3 Pripojenie diaľkového ovládania

• Dbajte na to, aby sa nezamenila polarita. Nesprávna polarita môže spôsobiť poškodenie striedača.

• Dbajte na to, že striedač sa smie prevádzkovať len s nasledujúcim napätím: – DSP612, DSP1012, DSP1512, DSP2012: 12 Vg – DSP624, DSP1024, DSP1524, DSP2024: 24 Vg POZNÁMKA Utiahnite skrutky alebo matice uťahovacím momentom 15 Nm. Voľne spojenia môžu viesť k prehriatiam. POZOR! Zasuňte prípojku diaľkového ovládania len do portu Remote. Nespráv- nym pripojením sa môže prístroj poškodiť. DSP600-2000--IO-16s.book Seite 262 Montag, 7. Mai 2018 1:39 13SK SinePower Používanie striedača

8.4 Pripojenie externého spínača (príslušenstvo)

➤ Pripojte externý spínač podľa obrázku (obr. a). 9 Používanie striedača

9.1 Zapnutie striedača

➤ Nastavte hlavný vypínač (obr. 2 1) striedača nasledovne: – „0“: Striedač úplne vypnutý – „I“: Normálna prevádzka – „II“: Prevádzka cez diaľkové ovládanie ✓ Striedač vykoná autotest. ✓ Po úspešnom autoteste zobrazí stavová LED (obr. 2 2) prevádzkový stav: – Nepretržite svieti: Normálny režim aktivovaný – Bliká: Režim úspory energie aktivovaný

9.2 Prevádzkové indikátory

LED (obr. 2 2) zobrazuje prevádzkový stav striedača. Striedač sa vypne, keď:

• Napätie batérie klesne pod 10 V (prípojka 12 Vg) príp. 20 V (prípojka 24 Vg).

• Napätie batérie stúpne nad 16 V (prípojka 12 Vg) príp. 32 V (prípojka 24 Vg).

• Striedač sa preťaží.

• Striedač sa prehrieva. POZNÁMKA Pri použití externého spínača nemôžete zmeniť stav režimu úspory ener- gie. Indikácia Vstupné napätieTrvalo svieti Normálna prevádzkaDlhé blikanie, krátke prerušenie Striedač prehriaty/preťaženieRýchle blikanie Prepätie/podpätieVyp. Iná chyba DSP600-2000--IO-16s.book Seite 263 Montag, 7. Mai 2018 1:39 13SK Používanie striedača SinePower

Pri vypnutí následkom prepätia alebo podpätia sa striedač zapne opäť vtedy, keď je znovu dosiahnutá nastavená hodnota napätia. Pri vypnutí následkom preťaženia alebo prehriatia postupujte nasledovne: ➤ Vypnite striedač hlavným vypínačom (obr. 2 1). ➤ Skontrolujte, či má striedač dostatočné odvetranie a či sú vetracie otvory aštrbiny voľné. ➤ Počkajte približne 5 – 10 minút a striedač bez spotrebiča znova zapnite.

Aktivovanie režimu úspory energie ➤ Príp. vypnite striedač. ➤ Tlačidlo vyp./zap. (obr. 3 1) diaľkového ovládania držte stlačené dovtedy, kým stavová LED (obr. 3 2) diaľkového ovládania šesťkrát nezabliká. ✓ Stavová LED (obr. 3 2) diaľkového ovládania potom bliká každých 5 sekúnd. ✓ Režim úspory energie je aktivovaný. Deaktivovanie režimu úspory energie ➤ Vypnite striedač. ➤ Tlačidlo vyp./zap. (obr. 3 1) diaľkového ovládania držte stlačené dovtedy, kým stavová LED (obr. 3 2) diaľkového ovládania nepretržite nesvieti. Skôr než stavová LED začne nepretržite svietiť, vypnutie režimu úspory energie signalizuje intervalom štyroch bliknutí, po ktorom nasleduje šesť bliknutí. ✓ Normálny režim je aktivovaný. POZNÁMKA

• Striedač sa automaticky prepne do normálnej prevádzky po pripo- jení záťaže nad 45 W.

9.4 Nastavenie sieťovej formy

Pomocou spínača DIP môžete nastaviť, v ktorej sieťovej forme bude striedač pre- vádzkovaný. 10 Ošetrovanie a čistenie striedača

➤ Výrobok príležitostne vyčistite mierne navlhčenou handričkou. NEBZPEČENSTVO! Zmena sieťovej formy vedie k nebezpečenstvu ohrozenia života. Nastavenia na spínači DIP smú vykonávať len odborníci. Ochranný kryt spínača DIP odstraňujte len kvôli nastaveniu. Ochranný kryt znovu nasaďte, aby nedošlo k prestaveniu spínača DIP. Parametre Spínač DIPTN sieťExterný, následne zapojený prúdový chránič je potrebný.ZapnutieIT sieťPrevádzka len so spotrebičom alebo inštaláciou externého snímača izolácie.Dodržujte národné normy! Vyp. POZOR! Na čistenie nepoužívajte ostré alebo tvrdé predmety, pretože by mohli poškodiť výrobok. DSP600-2000--IO-16s.book Seite 265 Montag, 7. Mai 2018 1:39 13SK Odstraňovanie porúch SinePower

11 Odstraňovanie porúch

LED (obr. 2 2) signalizuje chybu: VÝSTRAHA! Prístroj neotvárajte. Vystavujete sa nebezpečenstvu zásahu elektrickým prúdom! POZNÁMKA V prípade konkrétnych otázok týkajúcich sa údajov striedača, sa obráťte na výrobcu (adresy pozri na zadnej strane návodu). LED indikácia Príčina OdstránenieRýchle blikanie Príliš vysoké vstupné napätieSkontrolujte vstupné napätie a znížte ho. Príliš nízke vstupné napätieBatérie musíte dobiť.Skontrolujte vedenia a spojenia.Svieti 2 s, krátke prerušenieTepelné preťaženie Vypnite striedač a spotrebič.Počkajte približne 5 – 10 minút a striedač znovu zapnite bez spotre-biča.Znížte zaťaženie a postarajte sa o lepšie odvetranie striedača. Potom spotrebič znova zapnite.Príliš vysoké zaťaženie Vypnite striedač a odstráňte spotrebič. Potom striedač znova zapnite bez spot-rebiča. Ak sa teraz už nebude indikovať príliš vysoké zaťaženie, znamená to, že skrat je v spotrebiči, alebo bolo celkové zaťaženie vyššie ako je špecifikovaná hodnota výkonu v údajovom liste.Skontrolujte vedenia a spojenia.Vyp. Iná chyba Obráťte sa na zákaznícky servis. DSP600-2000--IO-16s.book Seite 266 Montag, 7. Mai 2018 1:39 13SK SinePower Záruka

12 Záruka Platí zákonom stanovená záručná lehota. Ak by bol výrobok chybný, obráťte sa na pobočku vo vašej krajine (adresy pozri na zadnej strane návodu) alebo na vášho špecializovaného predajcu.Ak žiadate o vybavenie opravy alebo nárokov vyplývajúcich zo záruky, musíte priložiť nasledovné podklady:• kópiu faktúry s dátumom kúpy,• dôvod reklamácie alebo opis chyby. 13 Likvidácia ➤ Obalový materiál podľa možnosti odovzdajte do príslušného odpadu na recykláciu. Keď výrobok definitívne vyradíte z prevádzky, informujte sa v najbližšom recyklačnom stredisku alebo u vášho špecializovaného predajcu o príslušných predpisoch týkajúcich sa likvidácie. 14 Technické údaje Pre všetky striedače platia nasledovné technické údaje: Výstupné napätie: 230 Vw ± 10 %, čistá sínusoida (činiteľ harmonického skreslenia < 5 %)Výstupná frekvencia: 50 Hz ± 0,5 HzStupeň účinnosti: >90 %Odvádzanie tepla: ventilátor riadený podľa teploty a zaťaženiaTeplota okolia pri prevádzke: 0 °C až +50 °CTeplota okolia pri skladovaní: –30 °C až +70 °CVlhkosť vzduchu: 0 – 95 %, nekondenzujúcaSkúška/certifikát:

Ochranné zariadenia Prepäťová ochrana Ochrana v prípade podpätia Aktuálne EÚ vyhlásenie o zhode pre vaše zariadenie nájdete na stránke príslušného výrobku na adrese dometic.com alebo vám ho poskytne priamo výrobca (pozri zadnú stranu). 12 V 24 V Vstup: Podpätie, ochrana proti prepólovaniu (interná poistka) Výstup AC: Prepätie, skrat, preťaženie Teplota: Vypnutie Ochrana proti skratu: áno, Ipk Prístroj Prepätie Vypnutie Opätovné spustenie

Prístroj Podpätie Vypnutie Opätovné spustenie
