NÁVOD NA OBSLUHU KSEI61S SMEG

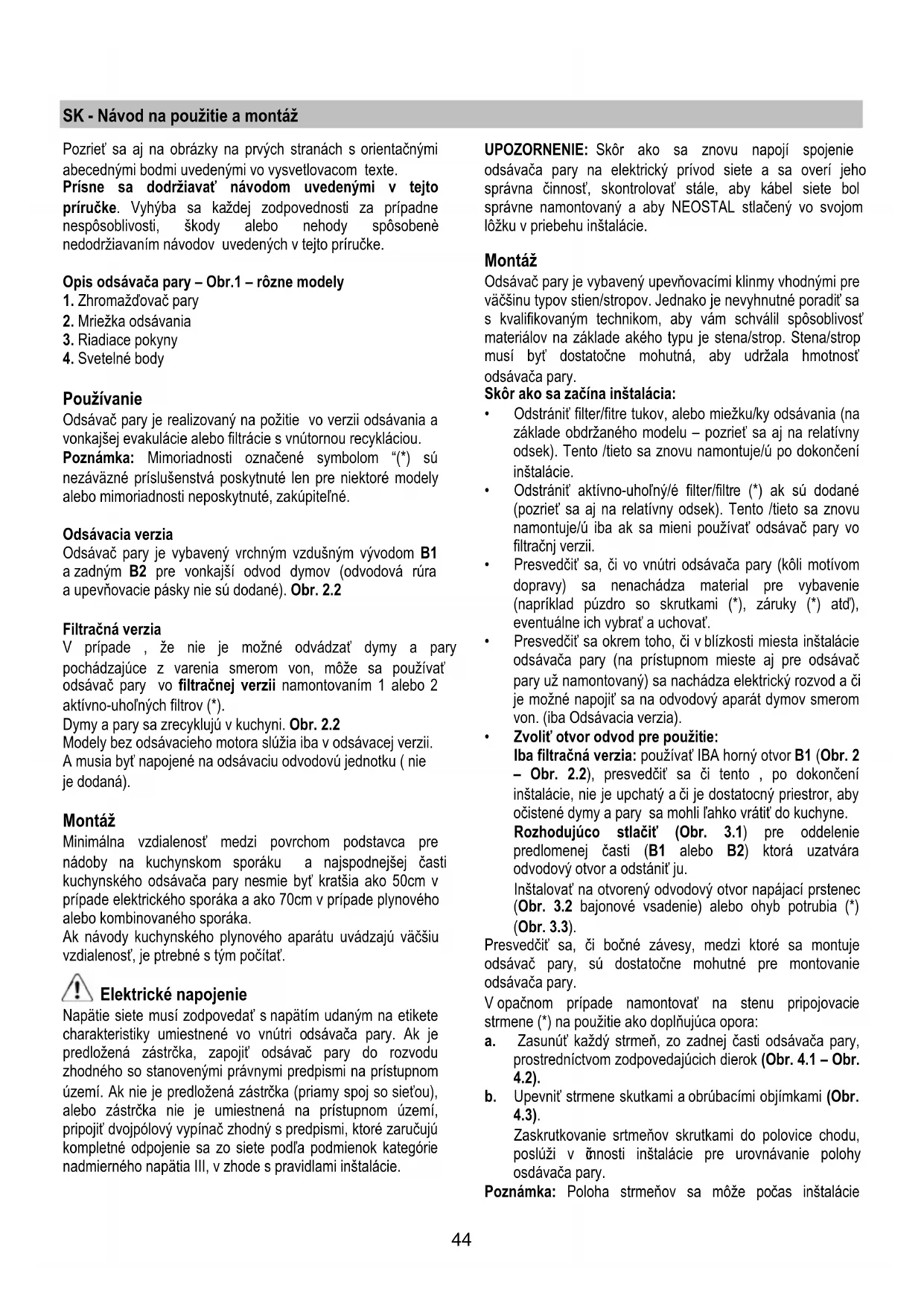

2. Mriežka odsávania

Používanie Odsávač pary je realizovaný na požitie vo verzii odsávania a vonkajšej evakulácie alebo filtrácie s vnútornou recykláciou. Poznámka: Mimoriadnosti označené symbolom “(*) sú nezáväzné príslušenstvá poskytnuté len pre niektoré modely alebo mimoriadnosti neposkytnuté, zakúpiteľné. Odsávacia verzia Odsávač pary je vybavený vrchným vzdušným vývodom B1 a zadným B2 pre vonkajší odvod dymov (odvodová rúra a upevňovacie pásky nie sú dodané). Obr. 2.2 Filtračná verzia V prípade , že nie je možné odvádzať dymy a pary pochádzajúce z varenia smerom von, môže sa používať odsávač pary vo filtračnej verzii namontovaním 1 alebo 2 aktívno-uhoľných filtrov (*). Dymy a pary sa zrecyklujú v kuchyni. Obr. 2.2 Modely bez odsávacieho motora slúžia iba v odsávacej verzii. A musia byť napojené na odsávaciu odvodovú jednotku ( nie je dodaná). Montáž Minimálna vzdialenosť medzi povrchom podstavca pre nádoby na kuchynskom sporáku a najspodnejšej časti kuchynského odsávača pary nesmie byť kratšia ako 50cm v prípade elektrického sporáka a ako 70cm v prípade plynového alebo kombinovaného sporáka. Ak návody kuchynského plynového aparátu uvádzajú väčšiu vzdialenosť, je ptrebné s tým počítať. Elektrické napojenie Napätie siete musí zodpovedať s napätím udaným na etikete charakteristiky umiestnené vo vnútri odsávača pary. Ak je predložená zástrčka, zapojiť odsávač pary do rozvodu zhodného so stanovenými právnymi predpismi na prístupnom území. Ak nie je predložená zástrčka (priamy spoj so sieťou), alebo zástrčka nie je umiestnená na prístupnom území, pripojiť dvojpólový vypínač zhodný s predpismi, ktoré zaručujú kompletné odpojenie sa zo siete podľa podmienok kategórie nadmierného napätia III, v zhode s pravidlami inštalácie. UPOZORNENIE: Skôr ako sa znovu napojí spojenie odsávača pary na elektrický prívod siete a sa overí jeho správna činnosť, skontrolovať stále, aby kábel siete bol správne namontovaný a aby NEOSTAL stlačený vo svojom lôžku v priebehu inštalácie. Montáž Odsávač pary je vybavený upevňovacími klinmy vhodnými pre väčšinu typov stien/stropov. Jednako je nevyhnutné poradiť sa s kvalifikovaným technikom, aby vám schválil spôsoblivosť materiálov na základe akého typu je stena/strop. Stena/strop musí byť dostatočne mohutná, aby udržala hmotnosť odsávača pary. Skôr ako sa začína inštalácia:

• Odstrániť filter/fitre tukov, alebo miežku/ky odsávania (na základe obdržaného modelu – pozrieť sa aj na relatívny odsek). Tento /tieto sa znovu namontuje/ú po dokončení inštalácie.

• Odstrániť aktívno-uhoľný/é filter/filtre (*) ak sú dodané (pozrieť sa aj na relatívny odsek). Tento /tieto sa znovu namontuje/ú iba ak sa mieni používať odsávač pary vo filtračnj verzii.

• Presvedčiť sa, či vo vnútri odsávača pary (kôli motívom dopravy) sa nenachádza material pre vybavenie (napríklad púzdro so skrutkami (*), záruky (*) atď), eventuálne ich vybrať a uchovať.

• Presvedčiť sa okrem toho, či v blízkosti miesta inštalácie odsávača pary (na prístupnom mieste aj pre odsávač pary už namontovaný) sa nachádza elektrický rozvod a či je možné napojiť sa na odvodový aparát dymov smerom von. (iba Odsávacia verzia).

• Zvoliť otvor odvod pre použitie: Iba filtračná verzia: používať IBA horný otvor B1 (Obr. 2 – Obr. 2.2), presvedčiť sa či tento , po dokončení inštalácie, nie je upchatý a či je dostatocný priestror, aby očistené dymy a pary sa mohli ľahko vrátiť do kuchyne. Rozhodujúco stlačiť (Obr. 3.1) pre oddelenie predlomenej časti (B1 alebo B2) ktorá uzatvára odvodový otvor a odstániť ju. Inštalovať na otvorený odvodový otvor napájací prstenec (Obr. 3.2 bajonové vsadenie) alebo ohyb potrubia (*) (Obr. 3.3). Presvedčiť sa, či bočné závesy, medzi ktoré sa montuje odsávač pary, sú dostatočne mohutné pre montovanie odsávača pary. V opačnom prípade namontovať na stenu pripojovacie strmene (*) na použitie ako doplňujúca opora: a. Zasunúť každý strmeň, zo zadnej časti odsávača pary, prostredníctvom zodpovedajúcich dierok (Obr. 4.1 – Obr. 4.2). b. Upevniť strmene skutkami a obrúbacími objímkami (Obr. 4.3). Zaskrutkovanie srtmeňov skrutkami do polovice chodu, poslúži v č innosti inštalácie pre urovnávanie polohy osdávača pary. Poznámka: Poloha strmeňov sa môže počas inštalácie45 regulovať primeraným uvoľnením a znovu uťahovaním skrutiek, ktoré ich upevňujú k odsávaču pary(Obr. 7 – S1–S2). Montovanie okrasného panela (*) a. Vytiahnúť zhromažďovač pary (uvoľniť ho z blokovacích háčkov - Obr. 5). b. Aplikovať schému otvoru N3 na ZADNÚ ČASŤ okrasného panela J (šípka na nákrese je obrátená k HORNÉMU OKRAJU okrasného panela). Obr. 6 c. Vykonať SLEPÉ OTVORY K ako je uvedené. Obr. 6 d. Položiť zhromažďovač pary na okrasný panel a upevniť ho 8 skrutkami L. Obr. 6 e. Znovu namontovať dvierka na odsávač pary, najprv na vodidlá hore M1, a potom dole M2. Obr. 6 f. Celkom zavrieť a znovu otvoriť dvierko, kôli overeniu jeho správneho chodu na vodidlách. Elektrická alebo mechanická poistka (*) Obr. 11 Niektoré výrobky, namiesto odsávacieho motora, sú zaopatrené poistkou s elektrickou alebo mechanickou činnosťou. Táto je zvyčajne namontovaná na odvodovom otvore B1 a je upävnená k schránke odsávača pary s 3 skrutkam, kým na otvore B2 je namontovaná jedna zátka, ktorá je pripevnená s 1 skrutkou. Keď sa želá namontovať poistku na otvor B2, je potrebné odmontovať poistku so schránky odsávača pary s odstránením skrutiek a namontovať ju na miesto zátky, a tá sa pripevní ku krytu otvora B1. Montáž a. Použiť schému vŕtania N2 (*), umiestniť nákres na predné okraje závesu (pravý záves, strana B) – ľavý záves, strana C) BEZ POČÍTANIA S HRÚBKOU DVIEROK, vŕtať ako je uvedené. Obr. 8 b. Ak je potrebné upevniť odsávač pary o stenu aplicovať šablónu N1 (*) na stenu takým spôsobom, aby jej horný okraj sa zhodoval s horným okrajom šablóny N2 (*). Obr. 7-8 c. Vŕtať ako je uvedené, upevniť 2 háčky (*) R na múr so skrutkami a podložkami. Obr.7 d. V prípade, že by hrúbka bočných závesov bola 16 mm, pomocou upevňovania vsadením, aplicovať vzdialovače O (*) na bočné strany odsávača pary v zhode otvorov, ktoré sa použijú pre prechod upevňovacích skrutiek k bočným závesom. Obr. 8. e. Zavesiť odsávač pary na háky (*) a regulovať polohu odsávača pary so skrutkami bez hlavičiek S1 ale aj regulovaním polohy zopínacích strmeňov so skrutkami S2. Obr. 7 f. Upevniť odsávač pary na bočné závesy so 4 skrutkami P. Obr.8 g. Namontovať spodný uhoľník Q (*) na odsávač pary s dvoma skrutkami a podložkami z umelej hmoty T, slúži na pokrytie eventuálnych medzery medzi zadnoui časť

odsávača pary a stenou. Obr. 7 Činnosť V prípade mimoriadného zhromaždenia sa pary v kuchyni, používať väčšiu rýchlosť. Odporúčame zapnúť odsávanie 5 minút pred začatím varenia a nechať ho v chode ešte približne ďalších 15 minút po ukončení varenia. Používať tlačidlá a klávesnice určené na kontrolu svetiel a možností výkonov odsávania. Iba na niektorých modeloch možno otvorením a zatvorením zhromažďovača pary kontorlovať zapnutie a vypnutie ventilu, ktorý reguluje výkon odsávania a v niektorých prípadoch, zapnutie a vypnutie svetiel. Keď váš výrobok je zaopatrený poistkou s elektrickou alebo mechanickou činnosťou, klavesnice a/alebo tlačidlá a/alebo rukoväte k dispozícii slúžia na kontrolovanie svietidiel a na otvorenie a uzatvorenie poistky. Údržba Skôr ako začína ktorákoľvek údržba, odpojiť odsávač pary z elektrického vedenia. Čistenie Odsávač pary sa pravidelne čistí zvonku aj zvnútra (aspoň rovnako častým opakovaním ako sa vykonáva údržba filtrov tuku). Na čistenie používať vlhké plátno s neutrálnymi tekutými čistiacími prostriedkami. Vyhnúť sa používania prostriedkov obsahujúcich škrabacie látky. NEPOUŽÍVAŤ ALKOHOL! Protitukový filter Udržuje častice tukov pochádzajúcich z varenia. Ak je umiestnený vo vnútri podstavcovej mriežke, može byť jedným s nasledujúcich druhov: Filter z papiera musí byť vymenený jedenkrát za mesiac alebo ak je na vrchnej strane farebný, keď farba presvitá cez otvory mriežky. Filter zo špongie sa umýva s teplou mydlovou vodou jedenkrát za mesiac a vymieňa sa po každom 5/6 umývaní. Filter z kovu musí byť čistený jedenkrát za mesiac, s nie dráždivými čistiacími prostriedkami, ručne alebo v umývačke riadu pri nízkej teplote a krátkym umývacím cyklom. Umývaním v umývačke riadu, protitukový filter sa može odfarbiť ale jeho charakteristcké vlastnosti sa tým vôbec nezmenia Kôli prístupu k filtru tukov V, otvoriť odsávaciu mriežku prostredníctvom háčkov H1 alebo H2 ( na názklade obdržaného modelu) a uvolniť ho z uzáverov W. Obr. 9 Niektoré modely majú odsávaciu mriežku pripojenú spolu s protitukovým filtrom, tieto sa vyberajú so sídla ťahaním rukovätí H2 smerom hore (Obr. 9) vytiahnutím smerom von, umývať tieto filtre ako filtre z kovu

Uhoľný filter (iba pre filtračnú verziu) Udržuje nepríjemné zápachy pochádzajúce z varenia. Nasýteľnosť uhoľného filtru sa odhaľuje iba po viac-menej predľženom použití, na základe typu kuchyne a pravidelnosti čistenia filtra tukov. V každom prípade je nevyhnutné vymeniť46 zásobník maximálne každé štyri mesiace (alebo keď upevňovací systém nasýteľnosti filtrov – ak je s ním príslušný model vybavený – upozorňuje túto nevyhnutnosť). Aplicovať uhoľný filter na kryt mriežky odsávací motor, takým spoôsobom, aby diery na filtry zodpovedali čapíkom ochrannej mriežky motora. Na zablokovanie, otočiť uhoľný filter v smere hodinových ručičiek (bajonetové vsadenie). Obr. 10 Na montovanie postupovať opačným spôsobom. Poznámka: Pre modely s 2 motormi sú potrebné 2 filtre, spôsob montovania a zmontovania je rovnaký. Výmena žiaroviek Vypnite odsávač z elektrickej siete. Pozor! Skôr ako sa dotknete žiaroviek, presvedčte sa, že sú chladné. Aby sa pristúpilo k miestu žiarovky, vybrať odsávaciu mriežku. Vybrať poškodenú žiarovku a nahradiť ju oválnou žiarovkou so maximálnou žiarivosťou 40W E14. Ak by osvetlenie nefungovalo, skôr ako zavoláte technickú asistenciu, overiť správne nasadenie žiaroviek do sedla. Upoyornenia Upozornenie! Nenapojiť zariadenie na elektrickú sieť skôr ako inštalácia nie je celkovo ukončená. Skôr ako sa začne akákoľvek činnosť čistenia alebo údržby, odpojiť odsávač pary od elektrickej siete odpojením zástrčky alebo vypnutím hlavného vypínača bytu. Zariadenie nie je určené na používanie so strany detí alebo osôb so sníženými fizickými, zmyslovými alebo duševnými schopnostiami a s nedostatočnou skúsennosťou a znalosťou, iba za predpokladu, že sú pod dohľadom alebo poučení o užívaní zariadenia osobou zodpovednou o ich bezpečnosť. Deti musia byť pod dohľadom, aby sa nehrali so zariadením. Nepoužívať NIKDY odsávač pary bez správne namontovanej mriežky! Odsávač pary sa nesmie NIKDY používať ako oporná plocha, iba za predpokladu, že je to výslovne určené. V prípade, že sa kuchynský odsávač používa súčastne s inými zariadeniami, ktoré sú v styku s plynom alebo inými horľavinami, miestnosť musí byť zariadená vhodnou ventiláciou. Odsávací vzduch nesmie byť odvádzaný do toho istého odvodu, ktorý sa používa na odvod dymov, ktoré vylučujú zariadenia spaľujúce plyny alebo iné horľaviny. Je prísne zakázané pod odsávačom pary pripravovať jedlá na plameni. Použitie voľného plame ňa poškodzuje filtry, čo može byť príčinou vyvolania požiaru, preto sa ho v každom prípade treba vyvarovať. Vyprážanie potravín sa musí vykonávať pod kontrolou a treba sa vyhnúť tomu, aby prepálený olej začal horieť. Čo sa týka technických a bezpečnostných opatrení schválených pre odvod dymov, je potrebné dodržiavať sa presne predpismi stanovenými príslušnými miestnými úradmi. Odsávač pary je potrebné pravidelne čistiť vnútorne aj zvonku (ASPOŇ JEDENKRÁT ZA MESIAC, akokoľvek rešpektovať ako je vyslovene určené v poučeniach o údržbe uvedených v tejto príručke). Nedodržiavanie pravidiel týkajúcich sa čistenia odsávača pary a výmeny a čistenia filtrov, vyvoláva nebezpečenstvo vzniku požiaru. Neberú sa do úvahy žiadne zodpovednosti za prípadné neprimerannosti, škody a požiare vyvolané zariadením, pochádzajúce z nedodržiavania sa návodov uvádzaných v tejto príručke. Tento prístroj je poznačený v zhode s Europským Vedením 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Uistením sa, že tento výrobok bol po svojej životnosti odstránený správnym spôsobom, užívateľ prispieva k predchádzaniu možným negatívnym následkom pre životné prostredie a zdravie. Symbol výrobku alebo na jeho sprievodnej dokumentácii, upozorňuje, že s týmto výrobkom sa nesmie zaobchádzať ako s domácim odpadom, ale musí byť odovzdaný do príslušné miesta zberu pre recykláciu elektrických a elektronických prístrojov. Zbaviť sa ho riadením sa podľa miestných zákonov o odstránení odpadkov. Kôli dokonalejším informáciam o zaobchádzaní, znovuzískaní a recyklácii tohto výrobku, kontaktujte príslušné miestné úrady, služby pre zber domáceho odpadu alebo predajňu , v ktorej výrobok bol zakúpený.47 RU - Инструкция по монтажу у эксплуатации Придерживайтесь строго инструкций, приведенных в руководстве. Изготовитель снимает с себя всякую ответственность за неполадки, ущерб или пожар, могущие иметь место при использовании прибора вследствие несоблюдения инструкций, приведенных в данном руководстве. Описание вытяжки - Рис. 1- разные модели
