MANUAL DE UTILIZADOR KSEI61S SMEG

2. Grelha de aspiração

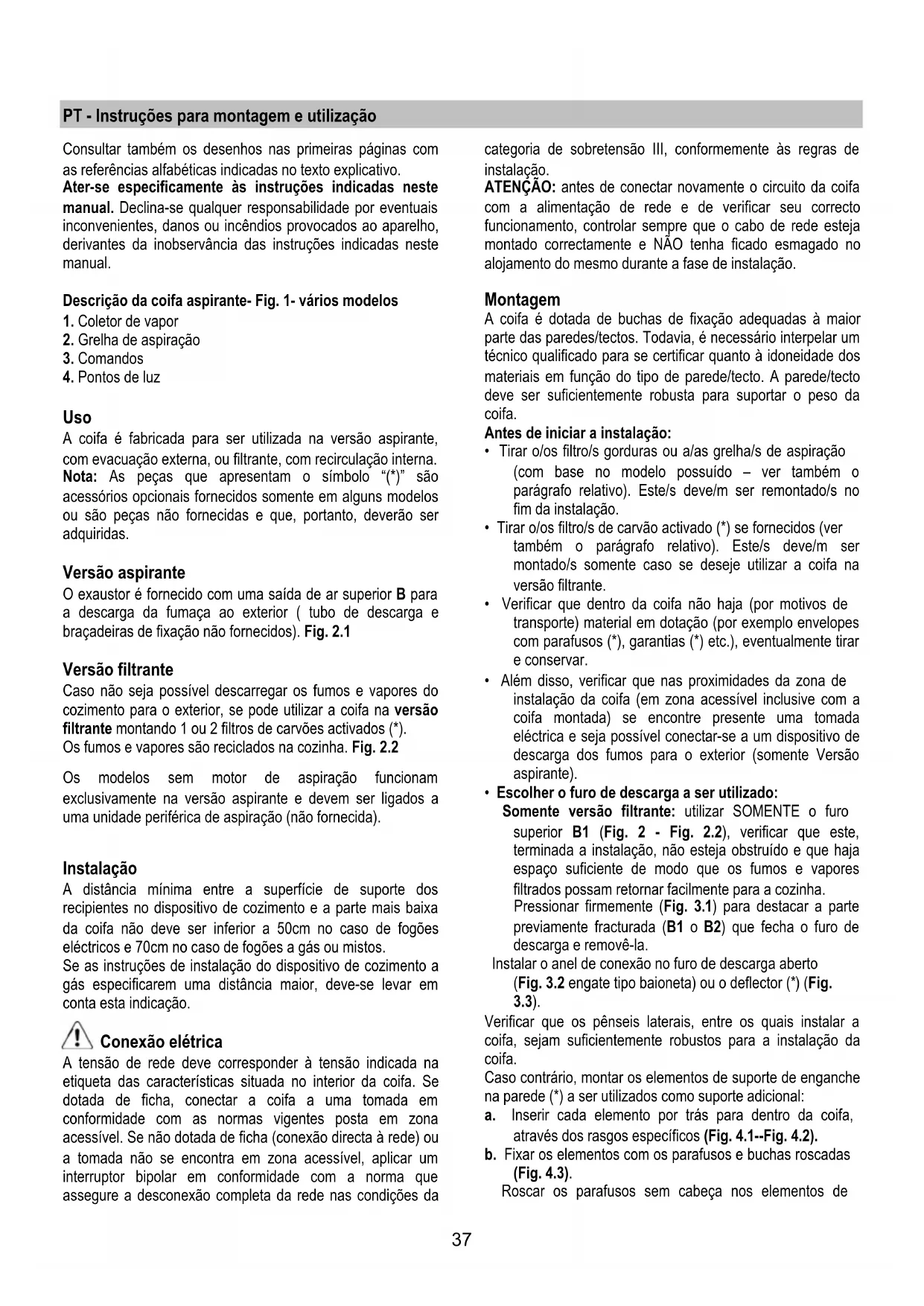

Uso A coifa é fabricada para ser utilizada na versão aspirante, com evacuação externa, ou filtrante, com recirculação interna. Nota: As peças que apresentam o símbolo “(*)” são acessórios opcionais fornecidos somente em alguns modelos ou são peças não fornecidas e que, portanto, deverão ser adquiridas. Versão aspirante O exaustor é fornecido com uma saída de ar superior B para a descarga da fumaça ao exterior ( tubo de descarga e braçadeiras de fixação não fornecidos). Fig. 2.1 Versão filtrante Caso não seja possível descarregar os fumos e vapores do cozimento para o exterior, se pode utilizar a coifa na versão filtrante montando 1 ou 2 filtros de carvões activados (*). Os fumos e vapores são reciclados na cozinha. Fig. 2.2 Os modelos sem motor de aspiração funcionam exclusivamente na versão aspirante e devem ser ligados a uma unidade periférica de aspiração (não fornecida). Instalação A distância mínima entre a superfície de suporte dos recipientes no dispositivo de cozimento e a parte mais baixa da coifa não deve ser inferior a 50cm no caso de fogões eléctricos e 70cm no caso de fogões a gás ou mistos. Se as instruções de instalação do dispositivo de cozimento a gás especificarem uma distância maior, deve-se levar em conta esta indicação. Conexão elétrica A tensão de rede deve corresponder à tensão indicada na etiqueta das características situada no interior da coifa. Se dotada de ficha, conectar a coifa a uma tomada em conformidade com as normas vigentes posta em zona acessível. Se não dotada de ficha (conexão directa à rede) ou a tomada não se encontra em zona acessível, aplicar um interruptor bipolar em conformidade com a norma que assegure a desconexão completa da rede nas condições da categoria de sobretensão III, conformemente às regras de instalação. ATENÇÃO: antes de conectar novamente o circuito da coifa com a alimentação de rede e de verificar seu correcto funcionamento, controlar sempre que o cabo de rede esteja montado correctamente e NÃO tenha ficado esmagado no alojamento do mesmo durante a fase de instalação. Montagem A coifa é dotada de buchas de fixação adequadas à maior parte das paredes/tectos. Todavia, é necessário interpelar um técnico qualificado para se certificar quanto à idoneidade dos materiais em função do tipo de parede/tecto. A parede/tecto deve ser suficientemente robusta para suportar o peso da coifa. Antes de iniciar a instalação:

• Tirar o/os filtro/s gorduras ou a/as grelha/s de aspiração (com base no modelo possuído – ver também o parágrafo relativo). Este/s deve/m ser remontado/s no fim da instalação.

• Tirar o/os filtro/s de carvão activado (*) se fornecidos (ver também o parágrafo relativo). Este/s deve/m ser montado/s somente caso se deseje utilizar a coifa na versão filtrante.

• Verificar que dentro da coifa não haja (por motivos de transporte) material em dotação (por exemplo envelopes com parafusos (*), garantias (*) etc.), eventualmente tirar e conservar.

• Além disso, verificar que nas proximidades da zona de instalação da coifa (em zona acessível inclusive com a coifa montada) se encontre presente uma tomada eléctrica e seja possível conectar-se a um dispositivo de descarga dos fumos para o exterior (somente Versão aspirante).

• Escolher o furo de descarga a ser utilizado: Somente versão filtrante: utilizar SOMENTE o furo superior B1 (Fig. 2 - Fig. 2.2), verificar que este, terminada a instalação, não esteja obstruído e que haja espaço suficiente de modo que os fumos e vapores filtrados possam retornar facilmente para a cozinha. Pressionar firmemente (Fig. 3.1) para destacar a parte previamente fracturada (B1 o B2) que fecha o furo de descarga e removê-la. Instalar o anel de conexão no furo de descarga aberto (Fig. 3.2 engate tipo baioneta) ou o deflector (*) (Fig. 3.3). Verificar que os pênseis laterais, entre os quais instalar a coifa, sejam suficientemente robustos para a instalação da coifa. Caso contrário, montar os elementos de suporte de enganche na parede (*) a ser utilizados como suporte adicional: a. Inserir cada elemento por trás para dentro da coifa, através dos rasgos específicos (Fig. 4.1--Fig. 4.2). b. Fixar os elementos com os parafusos e buchas roscadas (Fig. 4.3). Roscar os parafusos sem cabeça nos elementos de38 suporte até a metade de seu curso, quando da instalação servirão para regular a posição da coifa. Nota: a posição dos elementos de suporte pode ser regulada durante a instalação, afrouxando ou apertando oportunamente os parafusos que os fixam à coifa (Fig. 7 - S1-S2). Instalação do painel estético (*) a. Extrair o colector de vapor (liberá-lo dos ganchos de bloqueio - Fig. 5). b. Aplicar o gabarito de furação N3 no LADO TRASEIRO do painel estético J (a seta no gabarito deve ficar voltada para a BORDA SUPERIOR do painel estético). Fig. 6 c. Executar FUROS CEGOS K como indicado. Fig. 6 d. Aplicar o colector de vapor sobre o painel estético e fixá- lo com 8 parafusos L. Fig. 6 e. Remontar a porta na coifa antes nas guias no alto M1, e em seguida nas de baixo M2. Fig. 6 f. Fechar completamente e reabrir a porta para verificar o correcto corrimento da mesma nas guias. Válvula eléctrica ou mecânica (*) Fig. 11 Em alguns produtos é prevista uma válvula com accionamento eléctrico ou mecânico no lugar do motor de aspiração. Geralmente esta é instalada no furo de descarga B1 e fixada à caixa da coifa com 3 parafusos enquanto no furo B2 encontra-se instalada uma tampa fixada, por sua vez, com 1 parafuso. Caso se deseje instalar a válvula no furo B2, desmontar a válvula da caixa removendo os parafusos de fixação e instalá- la no lugar da tampa; a tampa deve ser fixada como cobertura do furo B1. Instalação a. Utilizar o gabarito de furação N2 (*), posicionar o gabarito nas bordas dianteiras do pênsil (pênsil direito, lado B) - (pênsil esquerdo, lado C) SEM CONSIDERAR A ESPESSURA DAS PORTAS, furar como indicado. Fig. 8 b. Se necessário, fixar a coifa à parede aplicar o gabarito N1(*) na parede de maneira que a borda superior da mesma coincida com a borda superior do gabarito N2 (*). Fig. 7-8 c. Furar como indicado, fixar 2 ganchos (*) R à parede com parafusos e buchas. Fig. 7 d. Caso a espessura dos pênseis laterais seja de 16 mm, aplicar, encaixando, os distanciadores O (*) nas laterais da coifa em correspondência dos furos que serão utilizados para a passagem dos parafusos de fixação aos pênseis laterais. Fig. 8. e. Pendurar a coifa aos ganchos (*) e regular a posição da mesma tanto com os parafusos sem cabeça S1 quanto regulando a posição dos elementos de engate com os parafusos S2. Fig. 7 f. Fixar a coifa aos pênseis laterais com 4 parafusos P. Fig. 8 g. Montar a cantoneira inferior Q (*) à coifa com dois parafusos e arruelas de plástico T, servirá para cobrir eventuais espaços entre a parte traseira da coifa e a parede. Fig. 7 Funcionamento Usar a potência de aspiração no caso de uma maior concentração de vapores de cozimento. Aconselhamos ligar a aspiração 5 minutos antes de iniciar a cozinhar e de deixá-la em funcionamento por aproximadamente 15 minutos após o término do cozimento. Utilizar as teclas ou botões previstos para o controlo das luzes e das potências de aspiração disponíveis. Somente em alguns modelos: abrindo e fechando o colector de vapor se pode controlar a ligação e desligamento da ventoinha que regula a potência de aspiração e, em alguns casos, o acendimento e desligamento das luzes. Se o seu produto for dotado de válvula com accionamento eléctrico ou mecânico, as teclas e/ou os botões e/ou os manípulos a disposição servem para o controlo das luzes e para a abertura e fechamento da válvula. Manutenção Antes de qualquer trabalho de manutenção desconectar a coifa da rede elétrica. Limpeza A coifa deve ser limpa freqüentemente, interna e externamente (pelo menos com a mesma frequência com a qual se efectua a manutenção dos filtros gorduras). Para a limpeza use um pano humedecido com detergentes líquidos neutros. Evite o uso de produtos contendo abrasivos. NÃO UTILIZE ÁLCOOL! Filtro antigordura Capta as partículas de gordura derivantes do cozimento. Caso se encontre no interior de uma grelha de suporte, pode ser de um dos seguintes tipos: O filtro de papel deve ser substituído uma vez por mês ou, se for colorido no lado superior, quando a coloração aparece pelos furos da grelha. O filtro esponja deve ser lavado com água quente e sabão uma vez por mês e substituído cada 5/6 lavagens. O filtro metálico deve ser limpo uma vez por mês, com detergentes não agressivos, manualmente ou em máquina de lavar louças a baixas temperaturas e com ciclo breve. Apesar do filtro metálico para a gordura poder perder cor com as lavagens na máquina da loiça, as suas características de filtração não se alteram. Para ter acesso ao filtro gorduras V abrir a grelha de aspiração por meio dos engates H1 o H2 (com base no modelo possuído) e liberá-lo das travas W. Fig. 9 Alguns modelos são completos de grelha de aspiração com filtro anti-gorduras incorporado, tais modelos devem ser removidos da sede puxando as maçanetas H2 (Fig. 9) para cima e sendo extraídos para fora, lavar tais filtros como os filtros metálicos.39 Filtro de carvão activo (só para a versão filtrante) Retém os odores desagradáveis produzidos durante a cozedura. A saturação do filtro de carvão activado se verifica após um uso mais ou menos prolongado em função do tipo de cozinha e da regularidade da limpeza do filtro de gorduras. Em todo caso, é necessário substituir o cartucho no máximo cada 4 meses (ou quando o sistema de indicação da saturação dos filtros - se previsto no modelo que se possui – indicar esta necessidade). Aplicar o filtro de carvão activado na cobertura da grelha que protege o motor aspirante de modo que os rasgos no filtro correspondam com os pinos nos lados da grelha de protecção do motor. Girar o filtro de carvão activado em sentido horário para bloqueá-lo (fixação tipo baioneta). Fig. 10 Para a montagem proceder em sentido inverso. Nota: nos modelos com 2 motores são necessários 2 filtros, o sistema de montagem e desmontagem é idêntico. Substituição das lâmpadas Desligar o aparelho da rede eléctrica; Atenção! Antes de tocar as lâmpadas, certificar-se que estejam frias. Tirar a grelha de aspiração para ter acesso ao vão lâmpadas. Tirar a lâmpada danificada e substituí-la com uma lâmpada oval de potência máxima 40W E14. Se a iluminação não funcionar, verifique se as lâmpadas foram correctamente instaladas na sua sede antes de chamar a assistência técnica. Advertências Atenção! Não conectar o aparelho à rede eléctrica enquanto a instalação não tiver sido totalmente completada. Antes de qualquer operação de limpeza ou manutenção, desligar a coifa da rede eléctrica tirando a ficha ou desligando o interruptor geral da habitação. O aparelho não se destina ao uso por parte de crianças ou pessoas com capacidades físicas, sensoriais ou mentais reduzidas e com falta de experiência e conhecimento excepto se as mesmas não estiverem sendo supervisionadas ou instruídas no uso da aparelhagem por parte de uma pessoa responsável pela segurança das mesmas. As crianças devem ser controladas de maneira que não brinquem com o aparelho. Nunca utilizar a coifa sem a grelha correctamente montada! A coifa NUNCA deve ser utilizada como plano de apoio excepto se isto não tiver sido expressamente indicado. Quando a coifa de cozinha é utilizada contemporaneamente com outros aparelhos a combustão de gás ou outros combustíveis o local deve dispor de suficiente ventilação. O ar aspirado não deve ser transportado por meio de ductos usados para a descarga dos fumos produzidos por aparelhos a combustão de gás ou de outros combustíveis. É severamente proibido cozinhar alimentos directamente na chama sob a coifa. O emprego de chama livre é danoso para os filtros e pode dar lugar a incêndios, portanto, deve ser absolutamente evitado. A fritura deve ser feita sob controlo de modo a evitar que o óleo superaquecido se incendeie. No que diz respeito às medidas técnicas e de segurança a serem adoptadas para a descarga dos fumos, ater-se estritamente a quanto previsto pelos regulamentos das autoridades competentes locais. A coifa deve ser limpa frequentemente tanto interna quanto externamente (PELO MENOS UMA VEZ POR MÊS, todavia, respeitar quanto expressamente indicado nas instruções de manutenção indicadas neste manual). A inobservância das normas de limpeza da coifa e da substituição e limpeza dos filtros comporta riscos de incêndio. Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho derivantes da inobservância das instruções indicadas neste manual. Este aparelho está classificado de acordo com a Directiva Europeia 2002/96/EC sobre Resíduos de equipamento eléctrico e electrónico (REEE). Ao garantir a eliminação adequada deste produto, estará a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde pública, que poderiam derivar de um manuseamento de desperdícios inadequado deste produto. O símbolo no produto, ou nos documentos que acompanham o produto, indica que este aparelho não pode receber um tratamento semelhante ao de um desperdício doméstico. Pelo contrário, deverá ser depositado no respectivo centro de recolha para a reciclagem de equipamento eléctrico e electrónico. A eliminação deverá ser efectuada em conformidade com as normas ambientais locais para a eliminação de desperdícios. Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contacte o Departamento na sua localidade, o seu serviço de eliminação de desperdícios domésticos ou a loja onde adquiriu o produto.40 EL - Ο∆ΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΚΑΙ ΧΡΗΣΗΣ Συµβουλευσου και τα σχηµατα των προηγουµενων σελιδων, µε αλφαβητικες αναφορες, που βρισκονται στο ερµηνευτικο
