GEBRUIKSAANWIJZING KSEI61S SMEG

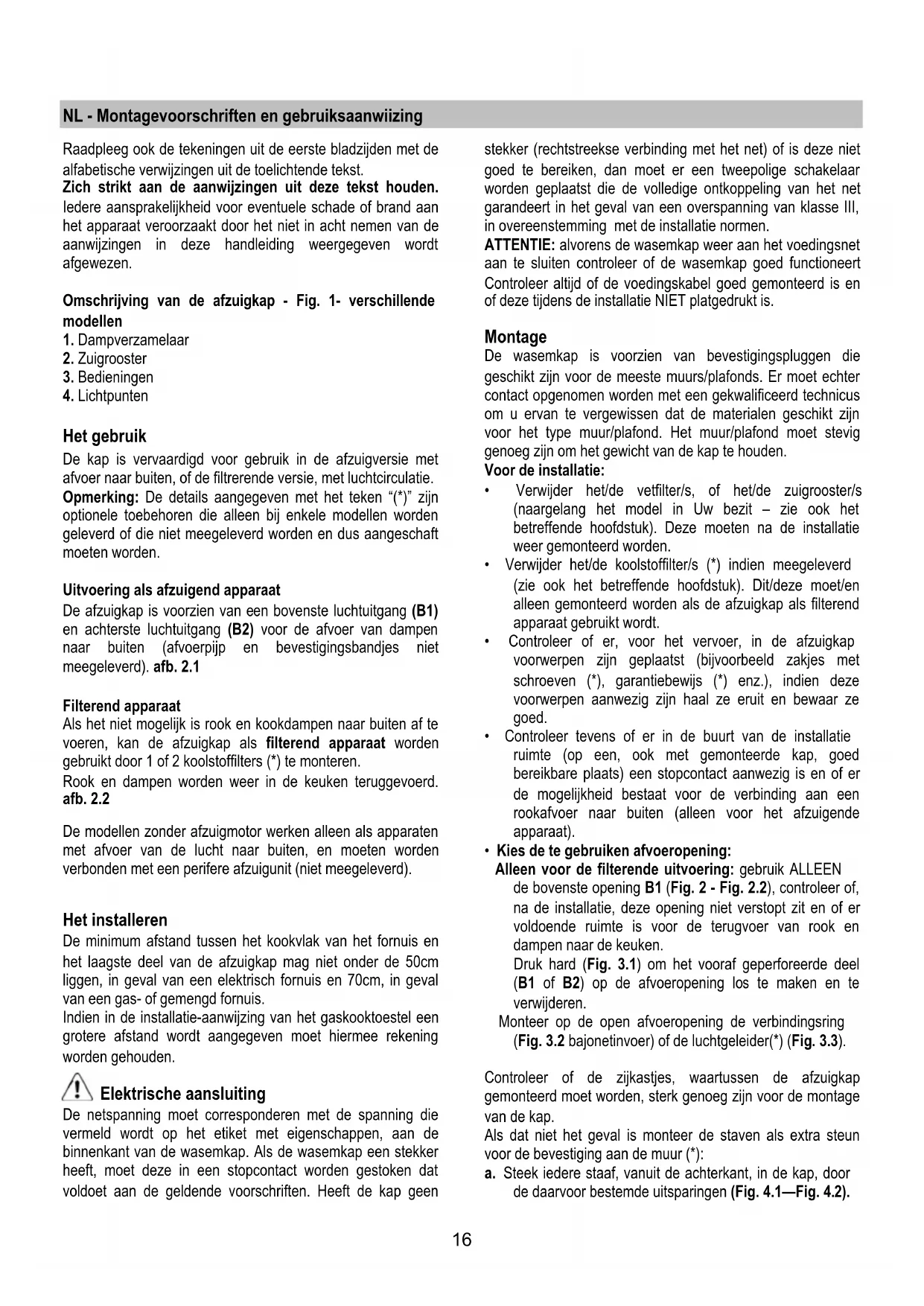

Het gebruik De kap is vervaardigd voor gebruik in de afzuigversie met afvoer naar buiten, of de filtrerende versie, met luchtcirculatie. Opmerking: De details aangegeven met het teken “(*)” zijn optionele toebehoren die alleen bij enkele modellen worden geleverd of die niet meegeleverd worden en dus aangeschaft moeten worden. Uitvoering als afzuigend apparaat De afzuigkap is voorzien van een bovenste luchtuitgang (B1) en achterste luchtuitgang (B2) voor de afvoer van dampen naar buiten (afvoerpijp en bevestigingsbandjes niet meegeleverd). afb. 2.1 Filterend apparaat Als het niet mogelijk is rook en kookdampen naar buiten af te voeren, kan de afzuigkap als filterend apparaat worden gebruikt door 1 of 2 koolstoffilters (*) te monteren. Rook en dampen worden weer in de keuken teruggevoerd. afb. 2.2 De modellen zonder afzuigmotor werken alleen als apparaten met afvoer van de lucht naar buiten, en moeten worden verbonden met een perifere afzuigunit (niet meegeleverd). Het installeren De minimum afstand tussen het kookvlak van het fornuis en het laagste deel van de afzuigkap mag niet onder de 50cm liggen, in geval van een elektrisch fornuis en 70cm, in geval van een gas- of gemengd fornuis. Indien in de installatie-aanwijzing van het gaskooktoestel een grotere afstand wordt aangegeven moet hiermee rekening worden gehouden. Elektrische aansluiting De netspanning moet corresponderen met de spanning die vermeld wordt op het etiket met eigenschappen, aan de binnenkant van de wasemkap. Als de wasemkap een stekker heeft, moet deze in een stopcontact worden gestoken dat voldoet aan de geldende voorschriften. Heeft de kap geen stekker (rechtstreekse verbinding met het net) of is deze niet goed te bereiken, dan moet er een tweepolige schakelaar worden geplaatst die de volledige ontkoppeling van het net garandeert in het geval van een overspanning van klasse III, in overeenstemming met de installatie normen. ATTENTIE: alvorens de wasemkap weer aan het voedingsnet aan te sluiten controleer of de wasemkap goed functioneert Controleer altijd of de voedingskabel goed gemonteerd is en of deze tijdens de installatie NIET platgedrukt is. Montage De wasemkap is voorzien van bevestigingspluggen die geschikt zijn voor de meeste muurs/plafonds. Er moet echter contact opgenomen worden met een gekwalificeerd technicus om u ervan te vergewissen dat de materialen geschikt zijn voor het type muur/plafond. Het muur/plafond moet stevig genoeg zijn om het gewicht van de kap te houden. Voor de installatie:

• Verwijder het/de vetfilter/s, of het/de zuigrooster/s (naargelang het model in Uw bezit – zie ook het betreffende hoofdstuk). Deze moeten na de installatie weer gemonteerd worden.

• Verwijder het/de koolstoffilter/s (*) indien meegeleverd (zie ook het betreffende hoofdstuk). Dit/deze moet/en alleen gemonteerd worden als de afzuigkap als filterend apparaat gebruikt wordt.

• Controleer of er, voor het vervoer, in de afzuigkap voorwerpen zijn geplaatst (bijvoorbeeld zakjes met schroeven (*), garantiebewijs (*) enz.), indien deze voorwerpen aanwezig zijn haal ze eruit en bewaar ze goed.

• Controleer tevens of er in de buurt van de installatie ruimte (op een, ook met gemonteerde kap, goed bereikbare plaats) een stopcontact aanwezig is en of er de mogelijkheid bestaat voor de verbinding aan een rookafvoer naar buiten (alleen voor het afzuigende apparaat).

• Kies de te gebruiken afvoeropening: Alleen voor de filterende uitvoering: gebruik ALLEEN de bovenste opening B1 (Fig. 2 - Fig. 2.2), controleer of, na de installatie, deze opening niet verstopt zit en of er voldoende ruimte is voor de terugvoer van rook en dampen naar de keuken. Druk hard (Fig. 3.1) om het vooraf geperforeerde deel (B1 of B2) op de afvoeropening los te maken en te verwijderen. Monteer op de open afvoeropening de verbindingsring (Fig. 3.2 bajonetinvoer) of de luchtgeleider(*) (Fig. 3.3). Controleer of de zijkastjes, waartussen de afzuigkap gemonteerd moet worden, sterk genoeg zijn voor de montage van de kap. Als dat niet het geval is monteer de staven als extra steun voor de bevestiging aan de muur (*): a. Steek iedere staaf, vanuit de achterkant, in de kap, door de daarvoor bestemde uitsparingen (Fig. 4.1—Fig. 4.2).17 b. Maak de staven met schroeven en ringen vast (Fig. 4.3). Draai op de staven de schroeven zonder kop gedeeltelijk vast, deze dienen voor de regeling van de stand van de kap. Opmerking: de stand van de staven kan, tijdens de installatie, geregeld worden door de schroeven op de kap los of vast te draaien (Fig. 7 - S1-S2). Installatie van het esthetische paneel (*) a. Verwijder de stoomverzamelaar (maak deze uit de haken los - Fig. 5). b. Plaats de boormal N3 op de ACHTERKANT van het esthetische paneel J (de pijl op de mal naar de BOVENSTE RAND van het esthetische paneel gekeerd). Fig. 6 c. Maak de BLINDGATEN K zoals aangegeven. Fig. 6 d. Plaats de stoomverzamelaar boven het esthetische paneel en maak deze met 8 schroeven vast L. Fig. 6 e. Plaats het deurtje weer terug op de kap, eerst in de geleiders aan de bovenkant M1, daarna onder M2. Fig. 6 f. Doe het deurtje helemaal open en weer dicht om de beweging langs de geleiders te controleren. Elektrische of mechanische klep (*) afb. 11 Op enkele producten is, in plaats van de zuigmotor, een elektrisch of mechanisch geactiveerde klep aanwezig. Gewoonlijk is deze klep op de afvoeropening B1 geïnstalleerd en met 3 schroeven aan het kaplichaam vastgemaakt, terwijl op de opening B2 een dop is geplaatst, met 1 schroef vastgemaakt. Indien u de klep op de opening B2 wenst te installeren, demonteer de klep uit het kaplichaam door de bevestigingsschroeven te verwijderen en door deze, in plaats van de dop, te installeren; deze moet dan als afdekking van de opening B1 bevestigd worden. Installatie a. Gebruik de boormal N2 (*), plaats deze op de voorste randen van het hangkastje (rechter kastje, zijde B) - (linker kastje, zijde C) HOUD GEEN REKENING MET DE DIKTE VAN DE DEURTJES, maak de gaten zoals aangegeven. Fig. 8 b. Als de kap aan de muur bevestigd moet worden plaats de mal N1(*) aan de muur zodanig dat de bovenste rand van de kap samenvalt met de bovenste rand van de mal N2 (*). Fig. 7-8 c. boor zoals aangegeven, bevestig 2 haken (*) R aan de muur met schroeven en pluggen. Fig. 7 d. Als de dikte van de zijkastjes 16mm is, plaats de afstandstukken O (*) aan de zijkanten van de kap in overeenstemming met de openingen die tevens zullen dienen voor de doorvoer van de schroeven voor de bevestiging van de zijkastjes. Fig. 8. e. Hang de kap aan de haken (*) en regel de stand van de afzuigkap, zowel met de schroeven zonder kop S1 als door middel van de schroeven voor de regeling van de staven S2. Fig. 7 f. Maak de kap aan de zijkastjes met 4 schroeven P vast. Fig. 8 g. Monteer het onder hoekstuk Q (*) aan de kap met twee schroeven en de plastic schijfjes T om, indien nodig, de ruimte tussen de achterkant van de kap en de muur te dekken. Fig. 7 Werking In geval van een sterkere dampconcentratie een hogere zuigkracht gebruiken. We raden aan de afzuigkap 5 minuten voordat men begint te koken aan te doen en deze nog voor ongeveer 15 minuten nadat men beëindigt heeft aan te laten. Gebruik de beschikbare toetsen of knoppen voor de bediening van de lichten en de zuigkracht. Alleen bij sommige uitvoeringen wordt de zuigkracht en, in enkele gevallen, het licht bediend door het openen en het sluiten van de stoomverzamelaar. Indien het product voorzien is van een elektrisch of mechanisch geactiveerde klep, dienen de aanwezige knoppen en/of toetsen en/of hendels voor de bediening van de lichten en voor de opening en sluiting van de klep. Onderhoud Koppel voor ieder onderhoud eerst de afzuigkap af van het elektriciteitsnet. Schoonmaak De kap moet regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste met dezelfde regelmaat waarmee de vetfilters gereinigd worden). Gebruik voor het reinigen een doek die u vochtig maakt met een beetje neutraal vloeibaar reinigingsmiddel. Gebruik geen producten die schuurmiddelen bevatten. GEEN ALCOHOL GEBRUIKEN! Vetfilter Houdt de vetdeeltjes vast. Indien binnen een steunrooster geplaatst dan kan deze een van de volgende types zijn: papieren filter deze moet een keer in de maand vervangen worden of wanneer de bovenkant ervan van kleur verandert, als de kleur uit het rooster zichtbaar is. sponzen filter deze moet met warm zeepwater een keer in de maand gewassen worden en om de 5/6 wasbeurten vervangen worden. metalen filter deze moet een keer in de maand gereinigd worden met niet agressieve schoonmaakmiddelen, met de hand of in de vaatwasmachine met lage wastemperatuur en een korte wascyclus. Door hem in de vaatwasmachine te wassen kan het metalen vetfilter ontkleuren, maar dit is niet van invloed op de eigenschappen, die beslist niet veranderen. Om het vetfilter V te bereiken maak het zuigrooster open middels de haken H1 of H2 (naargelang het model in Uw bezit) en maak het los uit de klemmen W. Fig. 9 Sommige modellen zijn voorzien van zuigrooster met ingesloten vetfilter, deze moeten uit hun plaatst verwijderd worden door het omhoog halen van de hendels en naar buiten18 getrokken worden, deze filters wassen op dezelfde wijze als de metalen filters. H2 (afb. 9). Koolstoffilter (alleen voor filterend apparaat) Houdt de lastige kookgeuren vast. De verzadiging van de koolstoffilter vindt plaats na een min of meer geprolongeerd gebruik en hangt af van het soort koken en de regelmaat waarmee de vetfilter wordt gewassen. In ieder geval moet de filter minstens om de 4 maanden (of als de aanwijzer verzadigde filters – indien aanwezig op het model in Uw bezit – deze noodzaak aangeeft) vervangen worden. Plaats het koolstoffilter ter afdekking van het rooster voor de bescherming van de zuigmotor zodanig dat de uitsparingen op het filter samenvallen met de pennen aan de zijkanten van het rooster. Draai het koolstoffilter met de klok mee (bajonetbevestiging). Fig. 10 Voor de montage handel in de tegenovergestelde volgorde. Opmerking: voor de modellen met 2 motoren zijn 2 filters nodig, de montage en demontage wordt op dezelfde wijze uitgevoerd. Vervanging lampjes Sluit de stroom af. Attentie! Alvorens de lampjes aan te raken controleer eerst of ze koud zijn. Het zuigrooster verwijderen om de lampjes te bereiken. Het kapotte lampje verwijderen en met een ovaal witgloeiend lampje max. 40W E14 vervangen. Als de verlichting niet werkt, controleer dan of de lampjes goed op hun plaats zitten alvorens de assistentiedienst te bellen. Waarschuwing Attentie! Het apparaat niet aan het stroomnet aansluiten voordat de installatie voltooid is. Koppel, voor ieder onderhoud, eerst de wasemkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schakelen. Dit apparaat mag niet worden gebruikt door kinderen of door personen met beperkte sensorische of geestelijke capaciteiten of met weinig ervaring en onvoldoende kennis, tenzij dit niet geschiedt onder het toezicht of volgens de gebruiksaanwijzingen van een persoon die verantwoordelijk is voor hun veiligheid. De kinderen moeten altijd gecontroleerd worden zodat zij niet met het apparaat spelen. De wasemkap nooit gebruiken als het rooster niet goed gemonteerd is! De wasemkap NOOIT als steunvlak gebruiken tenzij dit niet uitdrukkelijk is aangegeven. Altijd voor een goede ventilatie van de ruimte zorgen als de wasemkap tegelijkertijd wordt gebruikt met andere apparaten die gas en andere brandstoffen toepassen. De gezogen lucht mag niet afgevoerd worden in een leiding die gebruikt wordt voor de afvoer van rook van apparaten die gas of andere brandstoffen toepassen. Het is streng verboden met open vlammen onder de wasemkap te koken. Het gebruik van open vlammen is schadelijk voor de filters en kan brand veroorzaken, daarom moet het absoluut vermeden worden. Het frituren moet geschieden onder voortdurend toezicht om te voorkomen dat verhit vet in brand raakt. Wat betreft technische- en veiligheidsmaatregelen voor de rookafvoer zich strikt houden aan de regelingen voorzien door de plaatselijke bevoegde autoriteiten. De wasemkap moet regelmatig schoongemaakt worden, zowel binnen als buiten (MINSTENS EENMAAL PER MAAND, neem in ieder geval hetgeen in deze handleiding is aangegeven in acht). Het niet in acht nemen van de reinigingsnormen van de wasemkap en van de vervanging en reiniging van de filters kan brandgevaar veroorzaken. Iedere aansprakelijkheid voor eventuele schade aan het apparaat of brand veroorzaakt door het niet in acht nemen van de aanwijzingen uit deze handleiding wordt afgewezen. Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2002/96/EG inzake Afgedankte elektrische en elektronische apparaten (AEEA). Door ervoor te zorgen dat dit product op de juiste manier als afval wordt verwerkt, helpt u mogelijk negatieve consequenties voor het milieu en de menselijke gezondheid te voorkomen die anders zouden kunnen worden veroorzaakt door onjuiste verwerking van dit product als afval. Het symbool op het product of op de bijbehorende documentatie geeft aan dat dit product niet als huishoudelijk afval mag worden behandeld. In plaats daarvan moet het worden afgegeven bij een verzamelpunt voor recycling van elektrische en elektronische apparaten. Afdanking moet worden uitgevoerd in overeenstemming met de plaatselijke milieuvoorschriften voor afvalverwerking. Voor nadere informatie over de behandeling, terugwinning en recycling van dit product wordt u verzocht contact op te nemen met het stadskantoor in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product heeft aangeschaft.19 DK - Bruger- og monteringsvejledning Se også tegningerne på de første sider med alfabetiske henvisninger i teksten. Overhold venligst alle instruktioner i denne vejledning. Fabrikanten frasiger sig ethvert ansvar for eventuelle fejl, skader eller brande forårsaget af apparatet, men afledt af manglende overholdelse af instruktionerne i denne vejledning. Beskrivelse af emhætten - Fig. 1- forskellige modeller
