KÄYTTÖOHJE KSEI61S SMEG

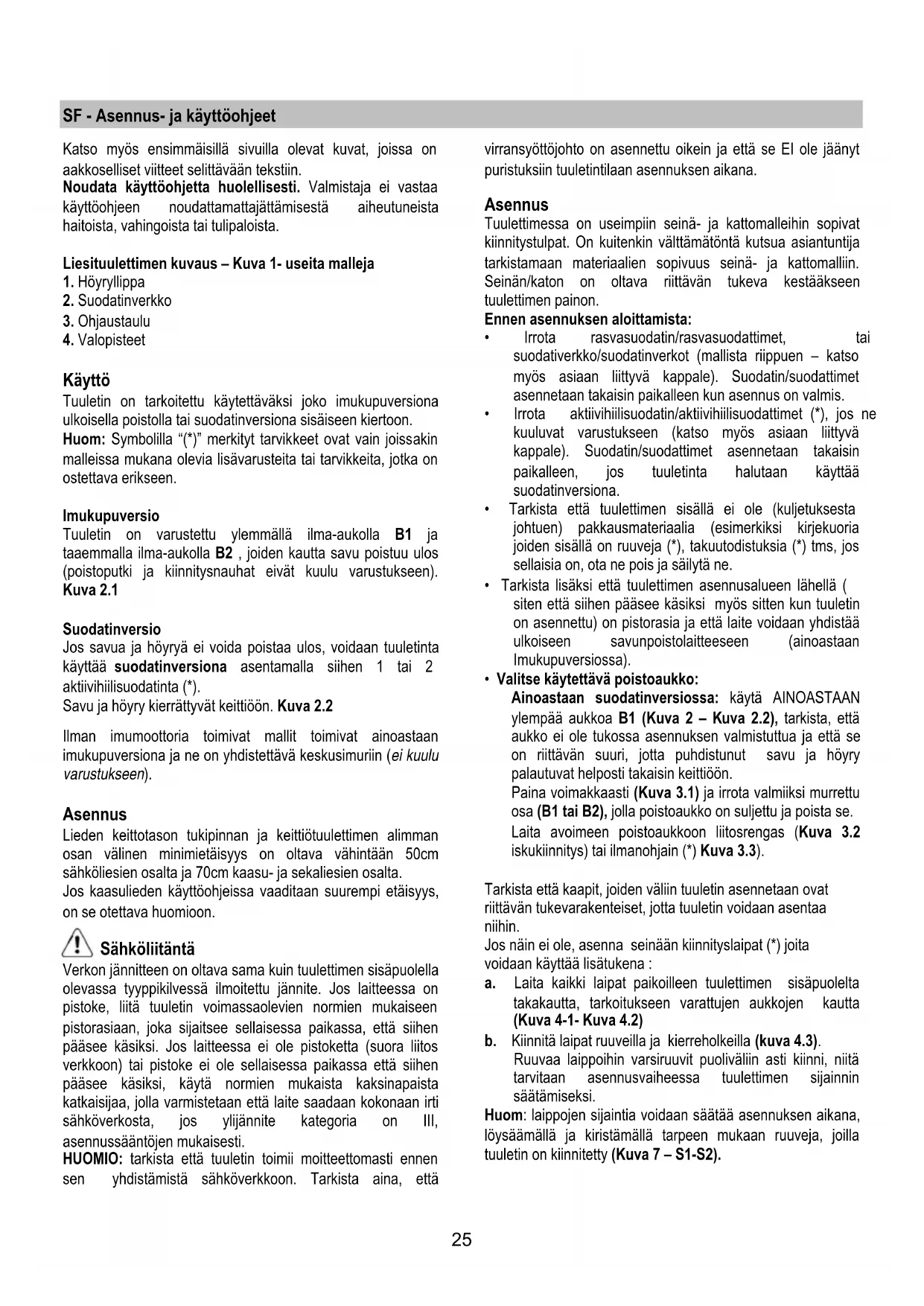

Käyttö Tuuletin on tarkoitettu käytettäväksi joko imukupuversiona ulkoisella poistolla tai suodatinversiona sisäiseen kiertoon. Huom: Symbolilla “(*)” merkityt tarvikkeet ovat vain joissakin malleissa mukana olevia lisävarusteita tai tarvikkeita, jotka on ostettava erikseen. Imukupuversio Tuuletin on varustettu ylemmällä ilma-aukolla B1 ja taaemmalla ilma-aukolla B2 , joiden kautta savu poistuu ulos (poistoputki ja kiinnitysnauhat eivät kuulu varustukseen). Kuva 2.1 Suodatinversio Jos savua ja höyryä ei voida poistaa ulos, voidaan tuuletinta käyttää suodatinversiona asentamalla siihen 1 tai 2 aktiivihiilisuodatinta (*). Savu ja höyry kierrättyvät keittiöön. Kuva 2.2 Ilman imumoottoria toimivat mallit toimivat ainoastaan imukupuversiona ja ne on yhdistettävä keskusimuriin (ei kuulu varustukseen). Asennus Lieden keittotason tukipinnan ja keittiötuulettimen alimman osan välinen minimietäisyys on oltava vähintään 50cm sähköliesien osalta ja 70cm kaasu- ja sekaliesien osalta. Jos kaasulieden käyttöohjeissa vaaditaan suurempi etäisyys, on se otettava huomioon. Sähköliitäntä Verkon jännitteen on oltava sama kuin tuulettimen sisäpuolella olevassa tyyppikilvessä ilmoitettu jännite. Jos laitteessa on pistoke, liitä tuuletin voimassaolevien normien mukaiseen pistorasiaan, joka sijaitsee sellaisessa paikassa, että siihen pääsee käsiksi. Jos laitteessa ei ole pistoketta (suora liitos verkkoon) tai pistoke ei ole sellaisessa paikassa että siihen pääsee käsiksi, käytä normien mukaista kaksinapaista katkaisijaa, jolla varmistetaan että laite saadaan kokonaan irti sähköverkosta, jos ylijännite kategoria on III, asennussääntöjen mukaisesti. HUOMIO: tarkista että tuuletin toimii moitteettomasti ennen sen yhdistämistä sähköverkkoon. Tarkista aina, että virransyöttöjohto on asennettu oikein ja että se EI ole jäänyt puristuksiin tuuletintilaan asennuksen aikana. Asennus Tuulettimessa on useimpiin seinä- ja kattomalleihin sopivat kiinnitystulpat. On kuitenkin välttämätöntä kutsua asiantuntija tarkistamaan materiaalien sopivuus seinä- ja kattomalliin. Seinän/katon on oltava riittävän tukeva kestääkseen tuulettimen painon. Ennen asennuksen aloittamista:

• Irrota rasvasuodatin/rasvasuodattimet, tai suodativerkko/suodatinverkot (mallista riippuen – katso myös asiaan liittyvä kappale). Suodatin/suodattimet asennetaan takaisin paikalleen kun asennus on valmis.

• Irrota aktiivihiilisuodatin/aktiivihiilisuodattimet (*), jos ne kuuluvat varustukseen (katso myös asiaan liittyvä kappale). Suodatin/suodattimet asennetaan takaisin paikalleen, jos tuuletinta halutaan käyttää suodatinversiona.

• Tarkista että tuulettimen sisällä ei ole (kuljetuksesta johtuen) pakkausmateriaalia (esimerkiksi kirjekuoria joiden sisällä on ruuveja (*), takuutodistuksia (*) tms, jos sellaisia on, ota ne pois ja säilytä ne.

• Tarkista lisäksi että tuulettimen asennusalueen lähellä ( siten että siihen pääsee käsiksi myös sitten kun tuuletin on asennettu) on pistorasia ja että laite voidaan yhdistää ulkoiseen savunpoistolaitteeseen (ainoastaan Imukupuversiossa).

• Valitse käytettävä poistoaukko: Ainoastaan suodatinversiossa: käytä AINOASTAAN ylempää aukkoa B1 (Kuva 2 – Kuva 2.2), tarkista, että aukko ei ole tukossa asennuksen valmistuttua ja että se on riittävän suuri, jotta puhdistunut savu ja höyry palautuvat helposti takaisin keittiöön. Paina voimakkaasti (Kuva 3.1) ja irrota valmiiksi murrettu osa (B1 tai B2), jolla poistoaukko on suljettu ja poista se. Laita avoimeen poistoaukkoon liitosrengas (Kuva 3.2 iskukiinnitys) tai ilmanohjain (*) Kuva 3.3). Tarkista että kaapit, joiden väliin tuuletin asennetaan ovat riittävän tukevarakenteiset, jotta tuuletin voidaan asentaa niihin. Jos näin ei ole, asenna seinään kiinnityslaipat (*) joita voidaan käyttää lisätukena : a. Laita kaikki laipat paikoilleen tuulettimen sisäpuolelta takakautta, tarkoitukseen varattujen aukkojen kautta (Kuva 4-1- Kuva 4.2) b. Kiinnitä laipat ruuveilla ja kierreholkeilla (kuva 4.3). Ruuvaa laippoihin varsiruuvit puoliväliin asti kiinni, niitä tarvitaan asennusvaiheessa tuulettimen sijainnin säätämiseksi. Huom: laippojen sijaintia voidaan säätää asennuksen aikana, löysäämällä ja kiristämällä tarpeen mukaan ruuveja, joilla tuuletin on kiinnitetty (Kuva 7 – S1-S2).26 Suojapaneelin asennus (*) a. Vedä höyrylippa irti (vapauta se kiinnityskoukuista – Kuva 5). b. Laita porausmalli N3 suojapaneelin J TAKAPUOLELLE (porausmallin nuoli kohti paneelin YLÄREUNAA) Kuva 6. c. Tee VALEREIÄT K ohjeiden mukaisesti. Kuva 6. d. Laita höyrylippa suojapaneelin päälle ja kiiinnitä se 8 ruuvilla L. Kuva 6. e. Asenna luukku tuulettimeen ensin ylhäällä oleviin ohjaimiin M1 ja sen jälkeen alhaalla oleviin ohjaimiin M2. Kuva 6. f. Sulje luukku kokonaan ja avaa uudestaan tarkistaaksesi että se liikkuu ohjaimissa oikealla tavalla. Mekaaninen tai sähköinen venttiili (*) Kuva. 11 Joissakin tuotteissa on imumoottorin sijasta sähköinen tai mekaaninen venttiili. Venttiili asennetaan tavallisesti poistoaukkoon B1 ja se kiinnitetään tuulettimeen 3 ruuvilla. Reikään B2 sen sijaan asennetaan tulppa, joka kiiinnitetään yhdellä ruuvilla. Jos venttiili halutaan asentaa aukkoon B2 , irrota venttiili tuulettimesta aukaisemalla kiinnitysruuvit. Laita venttiili tulpan paikalle ja laita tulppa aukkoon B1. Asennus a. Käytä porausmallia N2 (‘), laita malli kaapin etureunoihin (oikeanpuoleinen kaappi, B puoli) – (vasen kaappi, C puoli) ÄLÄ HUOMIOI KAAPPIEN PAKSUUTTA, poraa reiät ohjeiden mukaisesti. Kuva 8. b. Jos tuuletin on ripustettava seinään, laita porausmalli N1 (*) seinään siten, että seinän yläreuna on porausmallin N2 (*) yläreunan kohdalla. Kuvat 7-8 c. Poraa ohjeiden mukaisesti, kiinnitä 2 koukkua (*) R seinään ruuveilla ja tulpilla. Kuva 7 d. Jos sivukaappien paksuus on 16mm, laita tuulettimen sivuille seinäetäisyyden säätölevyt O (*) hakakiinnityksellä, sivukaappien kiinnitysruuvien porausreikien kohdalle. Kuva 8. e. Ripusta tuuletin koukkuihin (*) ja säädä sen sijainti joko varsiruuveilla S1, joilla kiinnityslaippojen sijainti on säädetty tai ruuveilla S2. Kuva 7. f. Kiinnitä tuuletin sivukaappeihin 4 ruuvilla P. Kuva 8. g. Asenna tuulettimen alakulma Q (*) paikoilleen kahdella ruuvilla ja muovipulteilla T, sitä tarvitaan peittämään tuulettimen takaosan ja seinän väliin mahdollisesti jäävä tila. Kuva 7. Toiminta Käytä maksiminopeutta jos keittiössä on erityisen paljon höyryä. On suositeltavaa käynnistää tuuletus 5 minuuttia ennen ruoanlaiton aloittamista ja antaa sen toimia noin 15 minuuttia ruoanlaiton lopettamisesta. Käytä valojen toimintaa ja imutehoa sääteleviä näppäimia tai painikkeita. Vain joissakin malleissa: imutehoa ja joissakin tapauksissa valojen sammuttamista säätelevän puhaltimen sytyttämistä ja sammuttamista voidaan kontrolloida avaamalla ja sullkemalla höyrylippa. Jos laitteessanne on sähköinen tai mekaaninen toimintoventtiili, käytettävissä olevilla näppäimillä ja/tai painikkeilla ja/tai kahvoilla voidaan kontrolloida valoja ja venttiilin avaamista ja sulkemista. Huolto Irrota tuuletin sähköverkosta aina ennen huoltotöiden aloittamista. Puhdistus Tuuletin on puhdistettava usein sekä sisä- etttä ulkopuolelta (vähintään yhtä usein kuin rasvasuodattimien huolto). Käytä puhdistukseen neutraalissa nestemäisessä pesuaineessa kostutettua kangasta. Vältä hankaavia pesuaineita. ÄLÄ KÄYTÄ ALKOHOLIPITOISIA PUHDISTUSAINEITA! Rasvasuodatin Se pidättää ruuanlaitosta syntyvät rasvahiukkaset. Jos se sijaitsee tukiritilän sisällä, se voi olla yksi seuraavan tyyppisistä. Paperinen suodatin tulee vaihtaa kerran kuukaudessa tai jos sen yläpinta on värjätty silloin, kun väri alkaa näkyä ritilän aukoista. Sienisuodatin tulee pestä lämpimällä saippuavedellä kerran kuukaudessa ja se tulee vaihtaa joka 5./6. pesukerta. Metallinen suodatin tulee puhdistaa kerran kuukaudessa, ei liian voimakkaalla pesuaineella, käsin tai astianpesukoneessa alhaista lämpötilaa ja lyhyttä pesujaksoa käyttäen. Metallinen rasvasuodatin voi haalistua pesukoneessa pestäessä, mutta tämä ei ehdottomasti muuta sen suodatusominaisuuksia. Rasvasuodattimeen V pääsee käsiksi avaamalla suodatinverkon vivuista H1 tai H2 ( mallista riippuen) ja vapauttamalla sen lukitsimista W. Kuva 9. Joissakin malleissa rasvasuodatin on suodatinverkon mukana, ne irrotetaan paikoiltaan vetämällä kahvoja H2 ylöspäin (Kuva

9) ja vetämällä ne ulos. Suodattimet pestään kuten

metallisuodattimet. Hiilisuodatin (ainoastaan suodatinversiossa) Imee ruoanlaitosta aiheutuvat epämiellyttävät hajut. Hiilisuodatin kyllästyy ajanjaksossa, jonka pituus riippuu keittotason käyttötavoista ja rasvasuodattimen puhdistuksen säännöllisyydestä. Joka tapauksessa kasetti tulee vaihtaa joka neljäs kuukausi (tai kun suodattimien kyllästymistä osoittava järjestelmä – mikäli olemassa omistettavassa mallissa – osoittaa vaihdon tarpeellisuuden) Laita hiilisuodatin imumoottoria suojaavan verkon päälle siten ,että suodattimen aukot ovat moottorin suojaverkon sivuilla olevien tappien kohdalla. Kierrä hiilisuodatinta myötäpäivään ja pysäytä se ( iskukiinnitys). Kuva 10. Asennus tehdään päinvastaisessa järjestyksessä. Huom: kaksimoottorisiin malleihin tarvitaan 2 suodatinta, asennus ja purkaminen tapahtuu samalla tavalla.27 Lamppujen vaihto Irrota laite sähköverkosta. Huomio! Tarkista että lamput eivät ole kuumia ennen kuin kosket niihin. Irrota suodatinverkko, jotta pääset käsiksi lamppuihin. Irrota vioittunut lamppu ja vaihda se uuteen max 40W E14 kynttilämalliseen hehkulamppuun. Jos valaistus ei toimi, tarkista että lamput on asennettu oikein paikoilleen ennen kuin otat yhteyttä tekniseen tukeen. Turvallisuustietoa Huomio ! Älä yhdistä laitetta sähköverkkoon ennenkuin asennus on täysin valmis. Irrota laite sähköverkosta aina ennen puhdistus- tai huoltotoimenpiteitä , ottamalla töpseli irti seinästä tai katkaisemalla virta huoneiston pääkytkimestä. Lapset, aistivammaiset, psyykkisesti vammaiset tai henkilöt, joilla ei ole kokemusta tai tietoa laitteen käytöstä voivat käyttää laitetta ainoastaan valvonnan alaisena, tai jos he ovat saaneet ohjeita laitteen käytöstä sen turvallisuudesta vastaavalta henkilöltä. On valvottava että lapset eivät leiki laitteella. Älä koskaan käytä laitetta, jos sen verkkoa ei ole asennettu oikealla tavalla ! Tuuletinta ei saa KOSKAAN käyttää tukipintana, jollei niin ole erikseen mainittu. Huoneisto on aina tuuletettava hyvin, kun tuuletinta käytetään yhtäaikaisesti kaasulla tai muilla polttoaineilla toimivien laitteiden kanssa. Poistoilmaa ei saa johtaa kaasulla tai muilla polttoaineilla toimivien laitteiden savunpoistohormiin. Tuulettimen alla liekittäminen on ehdottomasti kielletty. Avotulen käyttö vahingoittaa suodattimia ja voi aiheuttaa tulipalon, siksi sitä on vältettävä joka tapauksessa. Älä jätä paistumassa olevaa ruokaa ilman valvontaa, jotta kuumentunut öljy ei syty palamaan. Noudata huolellisesti paikallisten viranomaisten antamia savunpoiston teknisiä ja turvatoimenpiteitä koskevia määräyksiä. Tuuletin on puhdistettava huolellisesti sekä sisä- että ulkopuolelta (VÄHINTÄÄN KERRAN KUUKAUDESSA, noudata kuitenkin tämän käyttöohjeen neuvoja). Tuulettimen puhdistusta ja suodattimien vaihtoa ja puhdistusta koskevien määräysten noudattamattajättäminen voi aiheuttaa tulipalovaaran. Valmistaja ei vastaa käyttöohjeen noudattamattajättämisestä aiheutuneista haitoista, vahingoista tai tulipaloista. Tämä laite on valmistettu EU-direktiivin 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE) mukaisesti.Hävittämällä laitteen asianmukaisesti käyttäjä voi ehkäistä mahdolliset ympräristölle ja ihmisten terveydelle haitalliset seuraukset Tuotteesta tai tuoteasiakirjoista löytyvä merkki ilmoittaa, että tuotetta ei saa käsitellä talousjätteenä ja että se on toimitettava sähkö- ja elektronisten laitteiden kierrätyspisteeseen. Laite on hävitettävä paikallisten jätteenkäsittelysäännösten mukaisesti. Jos tarvitset lisätietoja laitteen käsittelystä, palautuksesta ja kierrätyksestä, ota yhteys paikalliseen viranomaiseen, jätehuoltoon tai liikkeeseen josta tuote on ostettu.28 NO - Instrukser for montering og bruk Konsulter også tegningene på de første sidene som har alfabetiske henvisninger i bruksanvisningen. Instruksjonene i denne håndboken må følges nøye. Produsenten fraskriver seg ethvert ansvar for eventuelle uhell, skader eller brann på apparatet som skyldes at bruksanvisningen i denne håndboken ikke har blitt overholdt. Beskrivelse av sugeviften- Fig. 1- forskjellige modeller
