BRUKSANVISNING KSEI61S SMEG

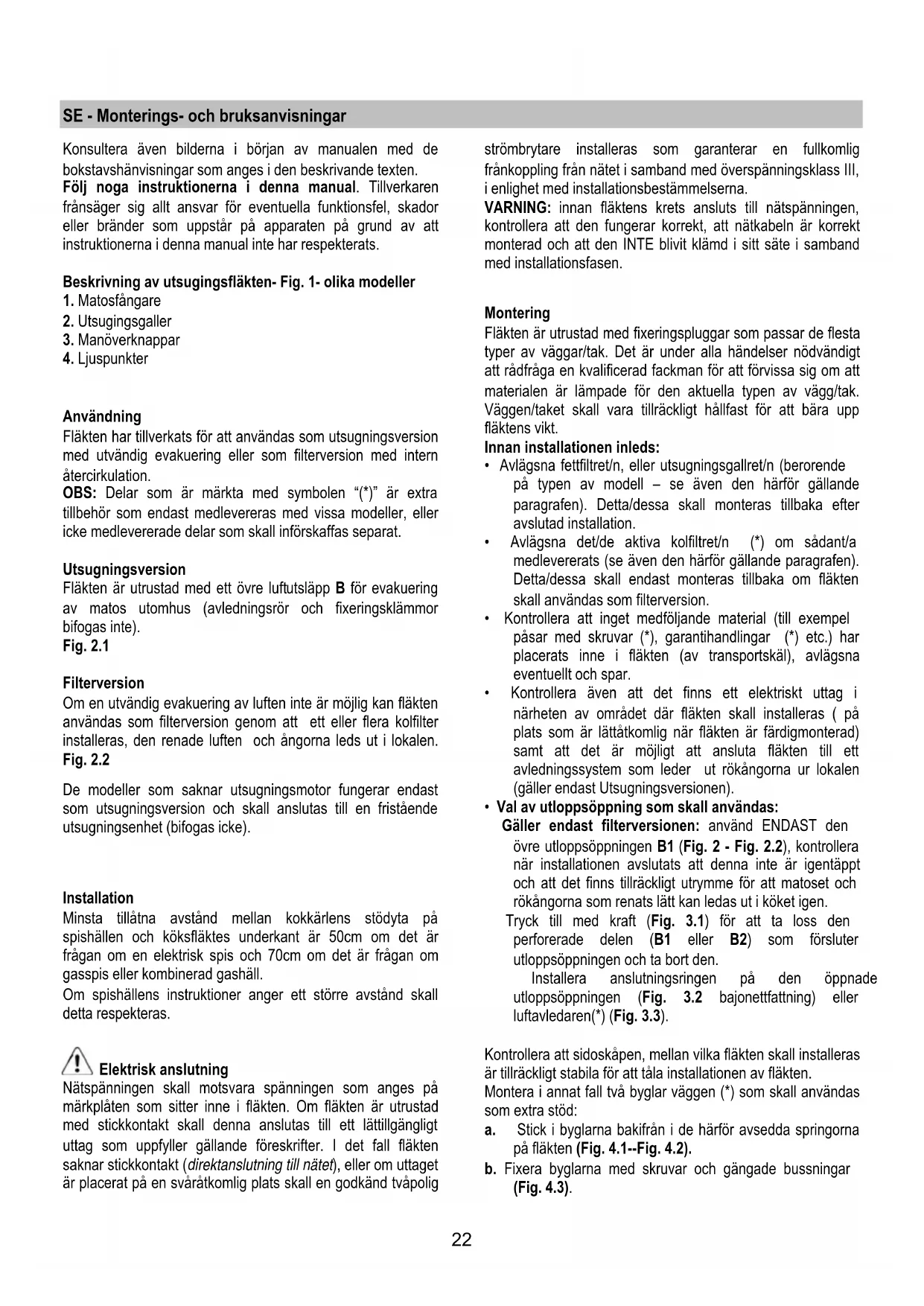

Användning Fläkten har tillverkats för att användas som utsugningsversion med utvändig evakuering eller som filterversion med intern återcirkulation. OBS: Delar som är märkta med symbolen “(*)” är extra tillbehör som endast medlevereras med vissa modeller, eller icke medlevererade delar som skall införskaffas separat. Utsugningsversion Fläkten är utrustad med ett övre luftutsläpp B för evakuering av matos utomhus (avledningsrör och fixeringsklämmor bifogas inte). Fig. 2.1 Filterversion Om en utvändig evakuering av luften inte är möjlig kan fläkten användas som filterversion genom att ett eller flera kolfilter installeras, den renade luften och ångorna leds ut i lokalen. Fig. 2.2 De modeller som saknar utsugningsmotor fungerar endast som utsugningsversion och skall anslutas till en fristående utsugningsenhet (bifogas icke). Installation Minsta tillåtna avstånd mellan kokkärlens stödyta på spishällen och köksfläktes underkant är 50cm om det är frågan om en elektrisk spis och 70cm om det är frågan om gasspis eller kombinerad gashäll. Om spishällens instruktioner anger ett större avstånd skall detta respekteras. Elektrisk anslutning Nätspänningen skall motsvara spänningen som anges på märkplåten som sitter inne i fläkten. Om fläkten är utrustad med stickkontakt skall denna anslutas till ett lättillgängligt uttag som uppfyller gällande föreskrifter. I det fall fläkten saknar stickkontakt (direktanslutning till nätet), eller om uttaget är placerat på en svåråtkomlig plats skall en godkänd tvåpolig strömbrytare installeras som garanterar en fullkomlig frånkoppling från nätet i samband med överspänningsklass III, i enlighet med installationsbestämmelserna. VARNING: innan fläktens krets ansluts till nätspänningen, kontrollera att den fungerar korrekt, att nätkabeln är korrekt monterad och att den INTE blivit klämd i sitt säte i samband med installationsfasen. Montering Fläkten är utrustad med fixeringspluggar som passar de flesta typer av väggar/tak. Det är under alla händelser nödvändigt att rådfråga en kvalificerad fackman för att förvissa sig om att materialen är lämpade för den aktuella typen av vägg/tak. Väggen/taket skall vara tillräckligt hållfast för att bära upp fläktens vikt. Innan installationen inleds:

• Avlägsna fettfiltret/n, eller utsugningsgallret/n (berorende på typen av modell – se även den härför gällande paragrafen). Detta/dessa skall monteras tillbaka efter avslutad installation.

• Avlägsna det/de aktiva kolfiltret/n (*) om sådant/a medlevererats (se även den härför gällande paragrafen). Detta/dessa skall endast monteras tillbaka om fläkten skall användas som filterversion.

• Kontrollera att inget medföljande material (till exempel påsar med skruvar (*), garantihandlingar (*) etc.) har placerats inne i fläkten (av transportskäl), avlägsna eventuellt och spar.

• Kontrollera även att det finns ett elektriskt uttag i närheten av området där fläkten skall installeras ( på plats som är lättåtkomlig när fläkten är färdigmonterad) samt att det är möjligt att ansluta fläkten till ett avledningssystem som leder ut rökångorna ur lokalen (gäller endast Utsugningsversionen).

• Val av utloppsöppning som skall användas: Gäller endast filterversionen: använd ENDAST den övre utloppsöppningen B1 (Fig. 2 - Fig. 2.2), kontrollera när installationen avslutats att denna inte är igentäppt och att det finns tillräckligt utrymme för att matoset och rökångorna som renats lätt kan ledas ut i köket igen. Tryck till med kraft (Fig. 3.1) för att ta loss den perforerade delen (B1 eller B2) som försluter utloppsöppningen och ta bort den. Installera anslutningsringen på den öppnade utloppsöppningen (Fig. 3.2 bajonettfattning) eller luftavledaren(*) (Fig. 3.3). Kontrollera att sidoskåpen, mellan vilka fläkten skall installeras är tillräckligt stabila för att tåla installationen av fläkten. Montera i annat fall två byglar väggen (*) som skall användas som extra stöd: a. Stick i byglarna bakifrån i de härför avsedda springorna på fläkten (Fig. 4.1--Fig. 4.2). b. Fixera byglarna med skruvar och gängade bussningar (Fig. 4.3).23 Skruva i skruvarna utan huvud på byglarna till hälften, dessa har uppgiften att justera fläktens position i samband med installationen. OBS: Byglarnas position kan justeras under installationen genom att man lossar eller drar åt skruvarna som fixerar dem på fläkten (Fig. 7 - S1-S2). Installation av den dekorativa panelen (*) a. Ta ur matosfångaren (lossa den från spärrhakarna - Fig. 5). b. Applicera borrmallen N3 på BAKSIDAN av den dekorativa panelen J (pilen på mallen skall vara vänd mot den dekorativa panelens OVANSIDA). Fig. 6 c. Borra BLINDHÅLEN K enligt anvisningarna. Fig. 6 d. Applicera matosfångaren ovanpå den dekorativa panelen och fixera den med 8 skruvar L. Fig. 6 e. Montera tillbaka luckan på fläkten, först i de övre gejderna M1, därefter i de undre M2. Fig. 6 f. Stäng luckan helt och öppna den igen för att kontrollera att den glider korrekt i gejderna. Elektrisk eller mekanisk ventil (*) Fig. 11 På vissa modeller används en elektriskt eller mekaniskt styrd ventil istället för utsugningsmotorn. Normalt är denna ventil installerad på utloppsöppningen B1 och fixerad på fläktens hölje med 3 skruvar medan en plugg är installerad i öppningen B2 som i sin tur är fixerad med 1 skruv. I det fall man önskar installera ventilen i öppningen B2 skall ventilen monteras ned från huset genom att fixeringsskruvarna avlägsnas och pluggen ersätts med denna, därefter fixeras pluggen över öppningen B1. Installation a. Använd borrmallen N2 (*), placera mallen vid skåpets frärmre kanter (höger skåp, sida B) - (vänster skåp, sida C) UTAN ATT TA MED DÖRRARNAS TJOCKLEK I BERÄKNINGEN, borra enligt anvisningarna. Fig. 8 b. I det fall det är nödvändigt att fixera fläkten på väggen skall mallen N1(*) placeras på väggen så att mallens övre kant sammanfaller med den övre kanten på borrmallen N2 (*). Fig. 7-8 c. borra enligt anvisningarna, fixera 2 krokar (*) R på väggen med skruvar och väggpluggar. Fig. 7 d. I det fall sidoskåpens tjocklek är 16 mm, skall distansbrickor O (*) appliceras på fläktens sidor i höjd med hålen genom vilka skruvarna med vilka fläkten fixeras i sidoskåpen ska passera. Fig. 8. e. Häng upp fläkten på krokarna (*) och justera fläktens position såväl med hjälp av skruvarna utan huvud S1 som genom en justering av byglarnas position med hjälp av skruvarna S2. Fig. 7 f. Fixera fläkten i sidoskåpen med 4 skruvar. Fig. 8 g. Montera det undre vinkelstycket Q (*) på fläkten med två skruvar och plastbrickor T, detta har syftet att dölja eventuella mellanrum mellan fläktens bakre kant och väggen. Fig. 7 Funktion Använd en högre hastighet om matoset är mycket koncentrerat. Vi rekommenderar att starta luftevakueringen 5 minuter innan matlagningen inleds och låta den fungera i cirka 15 minuter efter avslutad matlagning. Använd tangenterna eller tryckknapparna för att kontrollera belysningen och de disponibla utsugningseffekterna. Gäller endast vissa modeller: När matosfångaren öppnas och stängs är det möjligt att kontrollera påslagningen och avstängningen av fläkthjulet som reglerar utsugningseffekten och i vissa fall tändningen och släckningen av belysningen. I det fall er produkt är försedd med en elektriskt eller mekaniskt styrd ventil, används de tillgängliga tangenterna och/eller tryckknapparna och/eller vreden för att kontrollera belysningen och för att öppna och stänga ventilen. Underhåll Gör alltid fläkten strömlös innan någon typ av underhållsarbete inleds. Rengöring Fläkten skall rengöras ofta, såväl invändigt som utvändigt (åtminstone med samma underhållsintervall som för fettfiltren). Använd en trasa fuktad med neutrala rengöringsmedel vid rengöring. Undvik produkter som innehåller slipmedel. ANVÄND INTE ALKOHOL! Fettfilter Detta suger upp fettpartiklar som bildas i samband med matlagningen. Följande typer av filter kan vara monterade i gallerhållaren: Pappersfilter skall bytas ut en gång i månaden, eller om filtrets ovansida är färgad, när färgen syns genom gallrets öppningar. Skumgummifilter skall tvättas med varm tvållösning en gång i månaden och bytas ut varje 5/6 tvättar. Metallfilter skall rengöras en gång i månaden med ett milt rengöringsmedel, för hand eller i diskmaskin med låg temperatur och ett kort diskprogram. I det fall fettfiltret av metall diskas i diskmaskin kan en missfärgning uppstå utan att detta på något sätt påverkar filtreringskapaciteten. Öppna för att göra fetttfiltret V åtkomligt utsugningsgallret med hjälp av lossningsmekanismerna H1 eller H2 (beroende på den aktuella modellen) och frigör det från spärrarna W. Fig. 9 Vissa modeller är försedda med utsugningsgaller med inbyggt fettfilter, dessa skall tas ur sitt säte genom att man drar handtagen H2 uppåt (Fig. 9) och tar ur dem utåt, filtren skall rengöras på samma sätt som metallfilter. Kolfilter (gäller endast filterversionen) Kolfiltret fångar upp obehagliga odörer som uppstår i samband med matlagningen. Kolfiltret mättas efter en mer eller mindre lång tidsperiod24 beroende på i vilken utsträckning fläkten används, på typen av matlagning och hur regelbundet fettfiltren rengörs. Det är under alla händelser nödvändigt att ersätta kolfilterpatronen minst var 4 månad (eller när indikatorn för filtrets mättning – om sådan finns på er modell - anger att detta är nödvändigt). Applicera filtret så att det täcker gallret som skyddar utsugningsmotorn och så att slitsarna på filtret sammanfaller med stiften som finns på sidorna av gallret som skyddar motorn. Vrid kolfiltret medurs för att blockera det (bajonettfattning). Fig. 10 Följ anvisningarna i motsatt ordning vid montering. OBS: på modeller med 2 motorer krävs två filter, monterings- och nedmonteringssystemet är identiskt. Byte av Lampor Koppla ur apparaten från elnätet. Varning! Kontrollera att lamporna har svalnat innan ni vidrör dem. Avlägsna utsugningsgallret för att göra lamphuset åtkomligt. Ta ur den skadade lampan och ersätt den med en oval glödlampa max 40W E14. I det fall belysningen inte fungerar, kontrollera att lamporna är korrekt iskruvade i sitt säte innan ni kontaktar det tekniska servicekontoret. Varningsföreskrifter Varning! Anslut inte apparaten till elnätet förrän installationen är helt slutförd. Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att dra ur kontakten eller slå av bostadens huvudströmbrytare. Apparaten får inte användas av barn eller personer med reducerad rörelseförmåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, såtillvida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar för säkerheten. Barn får inte lämnas utan uppsikt för att förhindra att de leker med apparaten. Fläkten får alridg användas utan att gallret är korrekt monterat! Fläkten får ALDRIG användas som avställningsyta om inte detta är uttryckligen angivet. Lokalen skall vara ordentligt ventilerad när köksfläkten används tillsammans med andra apparater vilka matas med gas och andra typer av bränsle. Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökångor som kommer från apparater vilka matas med gas eller andra typer av bränsle. Det är strängt förbjudet att flambera mat under fläkten. Öppna lågor skadar filtren och kan orsaka brand och skall därför undvikas i alla lägen. Frityrkokning skall ske under uppsikt för att undvika att överhettad olja fattar eld. Vad beträffar de tekniska och säkerhetsåtgärder som skall vidtas för avledning av utblåsningsluften, skall de föreskrifter som utfärdats av lokala myndigheter noga efterlevas. Rengör fläkten ofta, såväl utvändigt som invändigt, (MINST EN GÅNG I MÅNADEN, och respektera under alla händelser samtliga underhållsinstruktioner i denna manual). Bristande rengöring av fläkten och filtren samt ett uteblivet byte av filtren medför brandfara. Tillverkaren frånsäger sig allt ansvar för eventuella problem eller bränder som orsakats av att instruktionerna i denna manual inte efterlevts. Denna produkt är märkt enligt EG-direktiv 2002/96/EEC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE). Genom att säkerställa en korrekt kassering av denna produkt bidrar du till att förhindra potentiella, negativa konsekvenser för vår miljö och vår hälsa, som annars kan bli följden om produkten inte hanteras på rätt sätt. Symbolen på produkten, eller i medföljande dokumentation, indikerar att denna produkt inte får behandlas som vanligt hushållsavfall. Den skall i stället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. Produkten måste kasseras enligt lokala miljöbestämmelser för avfallshantering. För mer information om hantering, återvinning och återanvändning av denna produkt, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där produkten inhandlades.25 SF - Asennus- ja käyttöohjeet Katso myös ensimmäisillä sivuilla olevat kuvat, joissa on aakkoselliset viitteet selittävään tekstiin. Noudata käyttöohjetta huolellisesti. Valmistaja ei vastaa käyttöohjeen noudattamattajättämisestä aiheutuneista haitoista, vahingoista tai tulipaloista. Liesituulettimen kuvaus – Kuva 1- useita malleja
