MANUAL DE USUARIO KSEI61S SMEG

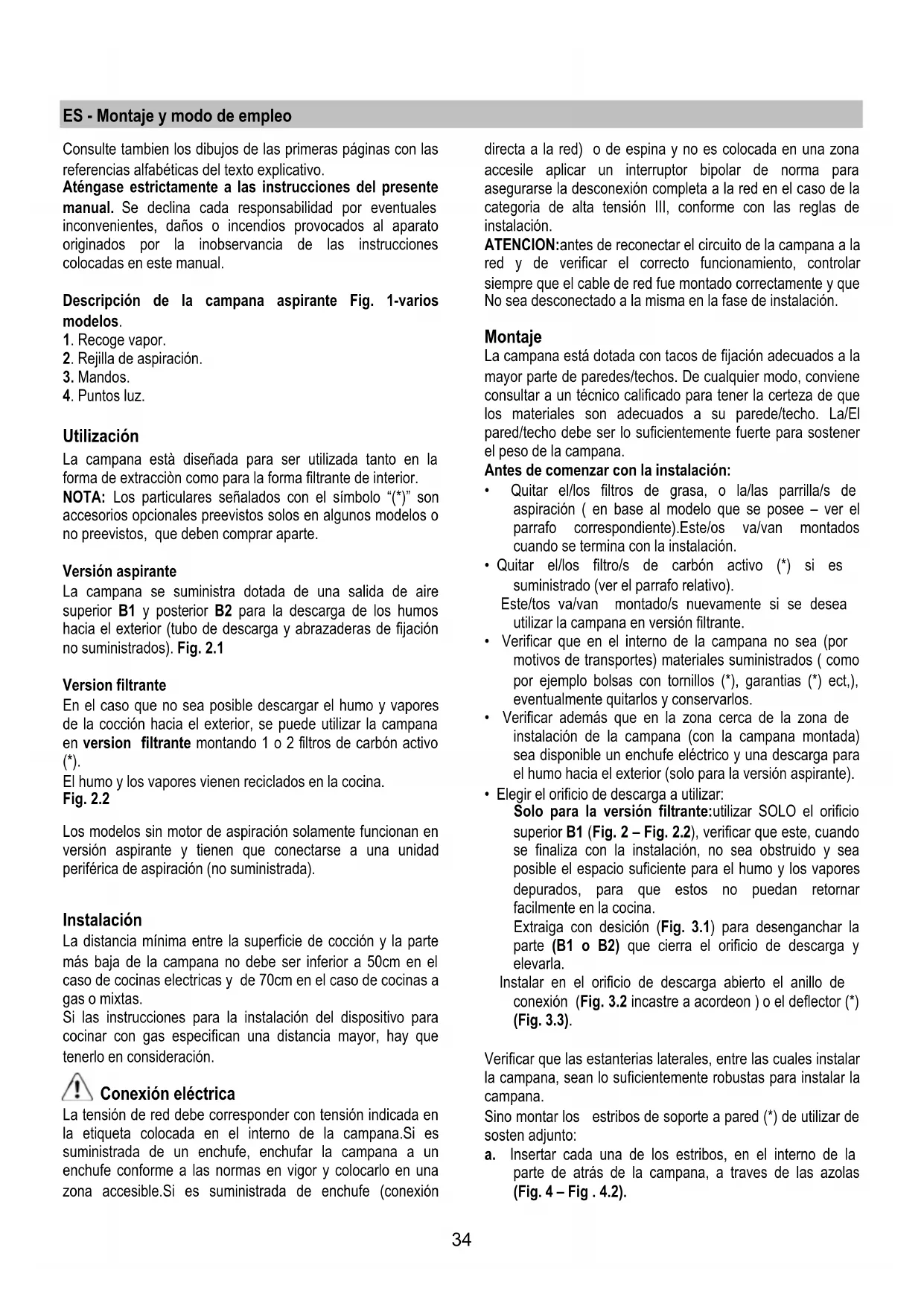

2. Rejilla de aspiración.

Utilización La campana està diseñada para ser utilizada tanto en la forma de extracciòn como para la forma filtrante de interior. NOTA: Los particulares señalados con el símbolo “(*)” son accesorios opcionales preevistos solos en algunos modelos o no preevistos, que deben comprar aparte. Versión aspirante La campana se suministra dotada de una salida de aire superior B1 y posterior B2 para la descarga de los humos hacia el exterior (tubo de descarga y abrazaderas de fijación no suministrados). Fig. 2.1 Version filtrante En el caso que no sea posible descargar el humo y vapores de la cocción hacia el exterior, se puede utilizar la campana en version filtrante montando 1 o 2 filtros de carbón activo

El humo y los vapores vienen reciclados en la cocina. Fig. 2.2 Los modelos sin motor de aspiración solamente funcionan en versión aspirante y tienen que conectarse a una unidad periférica de aspiración (no suministrada). Instalación La distancia mínima entre la superficie de cocción y la parte más baja de la campana no debe ser inferior a 50cm en el caso de cocinas electricas y de 70cm en el caso de cocinas a gas o mixtas. Si las instrucciones para la instalación del dispositivo para cocinar con gas especifican una distancia mayor, hay que tenerlo en consideración. Conexión eléctrica La tensión de red debe corresponder con tensión indicada en la etiqueta colocada en el interno de la campana.Si es suministrada de un enchufe, enchufar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible.Si es suministrada de enchufe (conexión directa a la red) o de espina y no es colocada en una zona accesile aplicar un interruptor bipolar de norma para asegurarse la desconexión completa a la red en el caso de la categoria de alta tensión III, conforme con las reglas de instalación. ATENCION:antes de reconectar el circuito de la campana a la red y de verificar el correcto funcionamiento, controlar siempre que el cable de red fue montado correctamente y que No sea desconectado a la misma en la fase de instalación. Montaje La campana está dotada con tacos de fijación adecuados a la mayor parte de paredes/techos. De cualquier modo, conviene consultar a un técnico calificado para tener la certeza de que los materiales son adecuados a su parede/techo. La/El pared/techo debe ser lo suficientemente fuerte para sostener el peso de la campana. Antes de comenzar con la instalación:

• Quitar el/los filtros de grasa, o la/las parrilla/s de aspiración ( en base al modelo que se posee – ver el parrafo correspondiente).Este/os va/van montados cuando se termina con la instalación.

• Quitar el/los filtro/s de carbón activo (*) si es suministrado (ver el parrafo relativo). Este/tos va/van montado/s nuevamente si se desea utilizar la campana en versión filtrante.

• Verificar que en el interno de la campana no sea (por motivos de transportes) materiales suministrados ( como por ejemplo bolsas con tornillos (*), garantias (*) ect,), eventualmente quitarlos y conservarlos.

• Verificar además que en la zona cerca de la zona de instalación de la campana (con la campana montada) sea disponible un enchufe eléctrico y una descarga para el humo hacia el exterior (solo para la versión aspirante).

• Elegir el orificio de descarga a utilizar: Solo para la versión filtrante:utilizar SOLO el orificio superior B1 (Fig. 2 – Fig. 2.2), verificar que este, cuando se finaliza con la instalación, no sea obstruido y sea posible el espacio suficiente para el humo y los vapores depurados, para que estos no puedan retornar facilmente en la cocina. Extraiga con desición (Fig. 3.1) para desenganchar la parte (B1 o B2) que cierra el orificio de descarga y elevarla. Instalar en el orificio de descarga abierto el anillo de conexión (Fig. 3.2 incastre a acordeon ) o el deflector (*) (Fig. 3.3). Verificar que las estanterias laterales, entre las cuales instalar la campana, sean lo suficientemente robustas para instalar la campana. Sino montar los estribos de soporte a pared (*) de utilizar de sosten adjunto: a. Insertar cada una de los estribos, en el interno de la parte de atrás de la campana, a traves de las azolas (Fig. 4 – Fig . 4.2).35 b. Fijar los estribos con los tornillos y bulones (Fig. 4.3). Atornillar los estribos con los tornillos hasta la mitad, desde el alto de la instalación para regular la posición de la campana. Nota:La posición de los estribos pude ser regulada durante la instalación, aflojando y apretando oportunamente los tornillos que fijan la campana. (Fig. 7 – S1-S2) Instalación del panel estetico (*) a. Extraer la protección contra vapores (liberarlo de los ganchos de bloque –Fig.5). b. Aplicar la plantilla de perforación N3 del LADO POSTERIOR del panel estetico J (la flecha de la plantilla debe estar en dirección al BORDE SUPERIOR del panel estetico).Fig. 6 c. Realizar ORIFICIOS CIEGOS K como esta indicado en la Fig. 6 d. Aplicar la protección contra vapores arriba del panel estetico y fijarlo con 8 tornillos L. Fig. 6 e. Montar nuovamente la puertas en la campana primero en las guias en alto M1, luego debajo M2.Fig. 6 f. Cerrar completamente y abrir las puertas para verificar el correcto deslizar de la mismas en las guias. Válvula eléctrica o mecánica (*) Fig. 11 En algunos productos se provee una válvula de accionamiento eléctrico o mecánico en lugar del motor de aspiración. Generalmente, dicha válvula está instalada en el agujero de escape B1 y fijada al cajón de la campana con 3 tornillos, mientras que en el agujero B2, está instalado un tapón, fijado a su vez con 1 tornillo. Si se desea instalar la válvula en el agujero B2, desmontar la válvula del cajón, quitando los tornillos de montaje e instalarla en lugar del tapón; este ultimo debe ser fijado a cobertura del agujero B1. Instalación a. Utilizar la plantilla de perforación N2 (*), posicionar la plantilla en los bordes anteriores del mueble (derecho, lado B) – (izquierdo , lado C) SIN CONSIDERAR EL ESPESOR DE LAS PUERTAS, perforar como es indicado.Fig. 8. b. Si es necesario fijar la campana a la pared , aplicar la plantilla N1 (*) sobre la pared de manera que el borde superior de la misma coincida con el borde superior de la plantilla N2 (*).Fig 7-8. c. Perforar como es indicado, fijar 2 ganchos (*) R a la pared con tornillos y clavijas .Fig. 7 d. En el caso que el espesor de las estanterias laterales sea de 16mm, aplicar, con fijación a encastre, los espaciadores O (*) en los lados de la campana en correspondencia con los orificios que se utilizan para el pasaje de los tornillos de fijación a las estanterias laterales.Fig. 8 e. Enganchar la campana a los ganchos (*) y regular la posicion de la campana, sea con los tornillos sin S1 que regulan la posicion de los estribos de enganche con los tornillos S2. Fig. 7 f. Fijar la campana a las estanterias laterales con 4 tornillos P.Fig.8 g. Montar el angular inferior Q (*) a la campana con dos tornillos y arandelas en plastico T, servira para cubrir eventuales espacios entre la parte de atras de la campana y la pared.Fig.7 Funcionamiento Usar la potencia de aspiraciòn mayor en caso de particular concentraciòn de vapores de cocina. Aconcejamos de encender la aspiraciòn 5 minutos antes de iniciar a cocinar y dejarla en funciòn por otros 15 minutos aproximadamente. Utilizar las teclas o mandos suministrados para el control de las luces y de la potencia de aspiracion disponible. Solo en algunos modelos : abriendo y cerrando la protección contra vapores se puede controlar el encendido y el apagado de la teclas que regula la potencia de aspiracion y, en algunos casos, de las luces. Si su producto está dotado de válvula de accionamiento eléctrico o mecánico, los botones y/o pulsadores y/o mandos a disposición, sirven para controlar las luces y para la apertura y el cierre de la válvula. Mantenimiento Antes de cualquier trabajo de mantenimiento desconectar la campana de la corriente. Limpieza La campana debe ser limpiada con frecuencia tanto externamente como internamente (con la misma frecuencia con la que se realiza la mantención de los filtros de grasa). Para la limpieza, utilice un paño impregnado de detergente líquido neutro. No utilice productos que contengan abrasivos. ¡NO UTILICE ALCOHOL! Filtro antigrasa Retiene las partículas de grasa producidas cuando se cocina. Si està situado en el interior de una parilla de soporte, puede ser uno de los siguientes tipos: El filtro de papel tiene que ser substituido una vez al mes o si està coloreado en el lado superior, cuando el color transluce por los orificios de la parilla. El filtro esponja tiene que ser lavado con agua caliente con jabòn una vez al mes y tiene que ser substituido cada 5/6 lavadas. El filtro metàlico tiene que ser limpiado una vez al mes, con detergentes no agresivos, manualmente o en el lavavajillas a temperaturas bajas y con un ciclo de lavado breve. Con el lavado en el lavavajilla el filtro antigrasa metálico puede desteñirse pero sus características de filtrado no cambian absolutamente. Para acceder a el filtro graso V abrir la parrilla de aspiracion a traves de los H1 o H2 ( en base al modelo que se posee) y liberarlo de los estribos W.Fig. 9 Algunos modelos poseen rejilla de aspiración con filtro36 antigraso incorporado, estos se sacan de su sitio tirando de las manillas H2 (Fig. 9) hacia arriba y sacados fuera, lave estos filtros como los filtros metálicos. Filtro al carbón activo (solamente para la versión filtrante) Retiene los olores desagradables producidos por el cocinado de alimentos. La saturaciòn del carbòn activado ocurre despuès da mas o menos tiempo de uso prolongado, dependiendo del tipo de cocina y de la regularidad de limpieza del filtro de grasa. En cualquier caso es necesario sustituir el cartucho al menos cada 4 meses (o cuando el sistema de indicación de saturación de los filtros - si está previsto en el modelo que se posee - indica esta necesidad). Aplicar el filtro de carbon para cubrir la parrilla que proteje el motor aspirante de modo que las azas del filtro correspondan con los pernos de los lados de la parrilla que proteje el motor. Girar el filtro en sentido horario para bloquearlo (fijación a acordeon).Fig. 10 Realizarlo en sentido antiorario para el montaje. Nota:En los modelos con 2 motores es necesario 2 filtros, el sistema de montaje y desmontaje es identico. Sustitución de la lámpara Desconecte el aparato de la red elèctrica. Atención! Antes de tocar las lámparas asegúrese de que esten frías. Quite la rejilla de aspiración para acceder al hueco donde están las lámparas. Quite la lámpara estropeada y cámbiela con una lámpara oval de incandescencia máxima de 40W (E14). Si la iluminación no funciona, antes de llamar al servicio de asistencia técnica, controlar que las lámparas estén bien montadas en su sede. Advertencias Atención!No conectar el aparato a la red eléctrica hasta que la instalación fue completada. Antes de cualquier operación de limpieza o mantenimento, desenchufar la campana o el interruptor general de la casa. El aparato no es destinado para el uso por parte de los niños o personas con problemas fisicos o mentales y sin experiencia y conocientos a menos que no sea bajo control de profesionales para el uso del aparato, una persona responsabile para la vuestra seguridad. Los niños deben ser controlados para evitar que jueguen con el aparato. Nunca utilizar la campana sin la parrilla correctamente montada! La campana no va Nunca utilizada como plano de apoyo solo si es expresamente indicado. El ambiente debe poseer suficiente ventilación, cuando la campana de cocina es utilizada conjuntamente con otros aparatos a gas u otros combustibles. El aire aspirado no debe ser mezclado en un conducto para descarga de humo producidos por aparatos a gas u otros combustibles. Es prohibido cocinar alimentas con llama alta por debajo de la campana. El uso de las llamas libres puede provocar daños a los filtros y dar lugar a incendios, por lo tanto evitar en cada caso. Las frituras deben ser cocinadas bajo control para evitar que el aceite recalentado prenda fuego. En cuanto a las medidas técnicas y de seguridad adoptar para la descarga de humo abtenerse estrictamente a las reglas de las autoridades locales. La campana se debe limpiar siempre internamente y externamente (COMO MINIMO UNA VEZ AL MES, respetando las reglas indicadas en este manual) No efectuar las reglas de limpieza de la campana y el reemplazado de los filtros puede provocan incendios. Se declina todo tipo de inconvenientes, daños o incendios provocados por no leer atentamente las instrucciones indicadas en este manual. Este aparato lleva el marcado CE en conformidad con la Directiva 2002/96/EC del Parlamento Europeo y del Consejo sobre residuos de aparatos eléctricos y electrónicos (RAEE). La correcta eliminación de este producto evita consecuencias negativas para el medioambiente y la salud. El símbolo en el producto o en los documentos que se incluyen con el producto, indica que no se puede tratar como residuo doméstico. Es necesario entregarlo en un punto de recogida para reciclar aparatos eléctricos y electrónicos. Deséchelo con arreglo a las normas medioambientales para eliminación de residuos. Para obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con el ayuntamiento, con el servicio de eliminación de residuos urbanos o la tienda donde adquirió el producto.37 PT - Instruções para montagem e utilização Consultar também os desenhos nas primeiras páginas com as referências alfabéticas indicadas no texto explicativo. Ater-se especificamente às instruções indicadas neste manual. Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, derivantes da inobservância das instruções indicadas neste manual. Descrição da coifa aspirante- Fig. 1- vários modelos
