BRUKSANVISNING KSEI61S SMEG

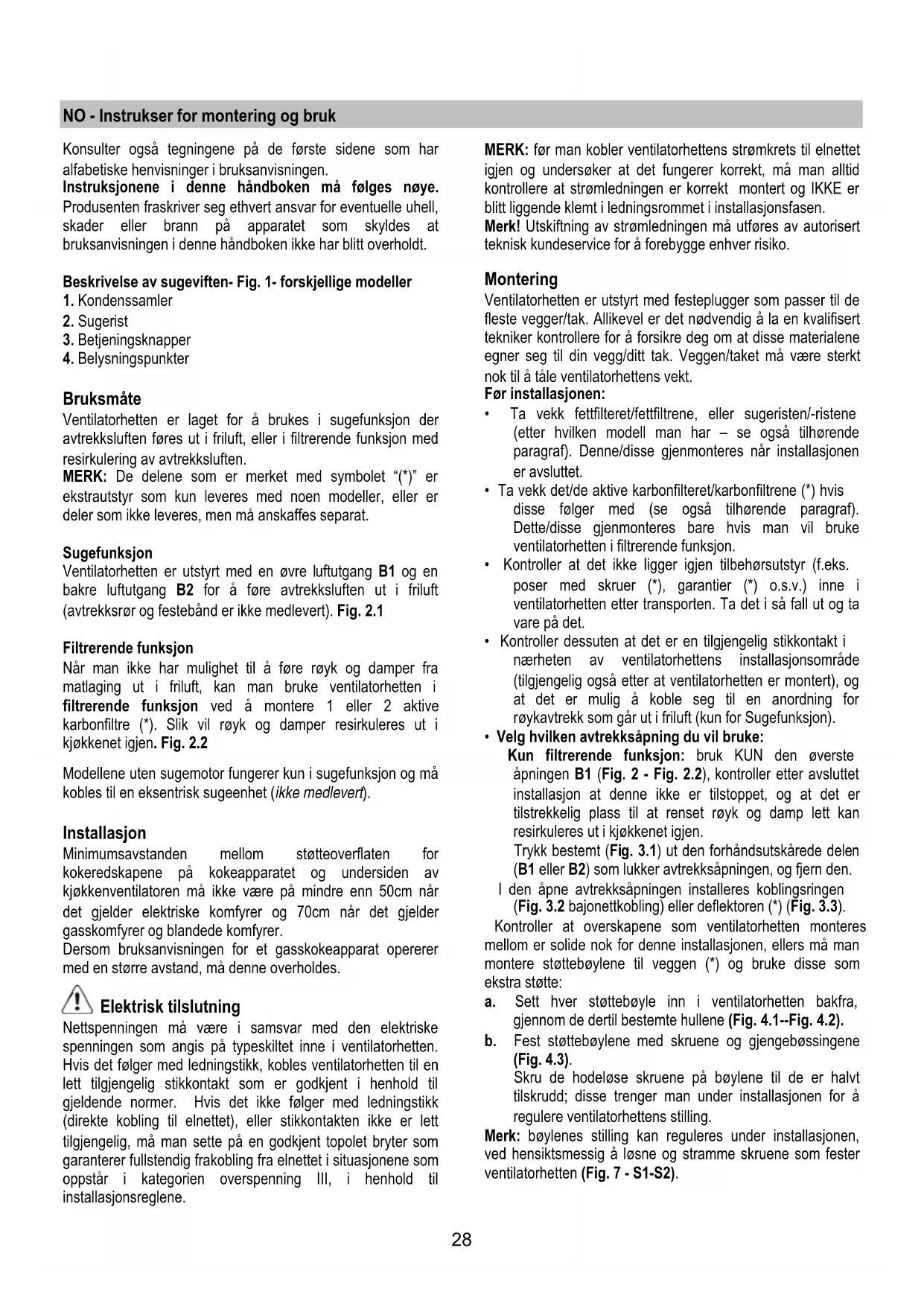

Bruksmåte Ventilatorhetten er laget for å brukes i sugefunksjon der avtrekksluften føres ut i friluft, eller i filtrerende funksjon med resirkulering av avtrekksluften. MERK: De delene som er merket med symbolet “(*)” er ekstrautstyr som kun leveres med noen modeller, eller er deler som ikke leveres, men må anskaffes separat. Sugefunksjon Ventilatorhetten er utstyrt med en øvre luftutgang B1 og en bakre luftutgang B2 for å føre avtrekksluften ut i friluft (avtrekksrør og festebånd er ikke medlevert). Fig. 2.1 Filtrerende funksjon Når man ikke har mulighet til å føre røyk og damper fra matlaging ut i friluft, kan man bruke ventilatorhetten i filtrerende funksjon ved å montere 1 eller 2 aktive karbonfiltre (*). Slik vil røyk og damper resirkuleres ut i kjøkkenet igjen. Fig. 2.2 Modellene uten sugemotor fungerer kun i sugefunksjon og må kobles til en eksentrisk sugeenhet (ikke medlevert). Installasjon Minimumsavstanden mellom støtteoverflaten for kokeredskapene på kokeapparatet og undersiden av kjøkkenventilatoren må ikke være på mindre enn 50cm når det gjelder elektriske komfyrer og 70cm når det gjelder gasskomfyrer og blandede komfyrer. Dersom bruksanvisningen for et gasskokeapparat opererer med en større avstand, må denne overholdes. Elektrisk tilslutning Nettspenningen må være i samsvar med den elektriske spenningen som angis på typeskiltet inne i ventilatorhetten. Hvis det følger med ledningstikk, kobles ventilatorhetten til en lett tilgjengelig stikkontakt som er godkjent i henhold til gjeldende normer. Hvis det ikke følger med ledningstikk (direkte kobling til elnettet), eller stikkontakten ikke er lett tilgjengelig, må man sette på en godkjent topolet bryter som garanterer fullstendig frakobling fra elnettet i situasjonene som oppstår i kategorien overspenning III, i henhold til installasjonsreglene. MERK: før man kobler ventilatorhettens strømkrets til elnettet igjen og undersøker at det fungerer korrekt, må man alltid kontrollere at strømledningen er korrekt montert og IKKE er blitt liggende klemt i ledningsrommet i installasjonsfasen. Merk! Utskiftning av strømledningen må utføres av autorisert teknisk kundeservice for å forebygge enhver risiko. Montering Ventilatorhetten er utstyrt med festeplugger som passer til de fleste vegger/tak. Allikevel er det nødvendig å la en kvalifisert tekniker kontrollere for å forsikre deg om at disse materialene egner seg til din vegg/ditt tak. Veggen/taket må være sterkt nok til å tåle ventilatorhettens vekt. Før installasjonen:

• Ta vekk fettfilteret/fettfiltrene, eller sugeristen/-ristene (etter hvilken modell man har – se også tilhørende paragraf). Denne/disse gjenmonteres når installasjonen er avsluttet.

• Ta vekk det/de aktive karbonfilteret/karbonfiltrene (*) hvis disse følger med (se også tilhørende paragraf). Dette/disse gjenmonteres bare hvis man vil bruke ventilatorhetten i filtrerende funksjon.

• Kontroller at det ikke ligger igjen tilbehørsutstyr (f.eks. poser med skruer (*), garantier (*) o.s.v.) inne i ventilatorhetten etter transporten. Ta det i så fall ut og ta vare på det.

• Kontroller dessuten at det er en tilgjengelig stikkontakt i nærheten av ventilatorhettens installasjonsområde (tilgjengelig også etter at ventilatorhetten er montert), og at det er mulig å koble seg til en anordning for røykavtrekk som går ut i friluft (kun for Sugefunksjon).

• Velg hvilken avtrekksåpning du vil bruke: Kun filtrerende funksjon: bruk KUN den øverste åpningen B1 (Fig. 2 - Fig. 2.2), kontroller etter avsluttet installasjon at denne ikke er tilstoppet, og at det er tilstrekkelig plass til at renset røyk og damp lett kan resirkuleres ut i kjøkkenet igjen. Trykk bestemt (Fig. 3.1) ut den forhåndsutskårede delen (B1 eller B2) som lukker avtrekksåpningen, og fjern den. I den åpne avtrekksåpningen installeres koblingsringen (Fig. 3.2 bajonettkobling) eller deflektoren (*) (Fig. 3.3). Kontroller at overskapene som ventilatorhetten monteres mellom er solide nok for denne installasjonen, ellers må man montere støttebøylene til veggen (*) og bruke disse som ekstra støtte: a. Sett hver støttebøyle inn i ventilatorhetten bakfra, gjennom de dertil bestemte hullene (Fig. 4.1--Fig. 4.2). b. Fest støttebøylene med skruene og gjengebøssingene (Fig. 4.3). Skru de hodeløse skruene på bøylene til de er halvt tilskrudd; disse trenger man under installasjonen for å regulere ventilatorhettens stilling. Merk: bøylenes stilling kan reguleres under installasjonen, ved hensiktsmessig å løsne og stramme skruene som fester ventilatorhetten (Fig. 7 - S1-S2).29 Installasjon av pyntepanelet (*) a. Dra ut kondenssamleren (frigjør den fra låseklemmene - Fig. 5). b. Sett hullskjemaet N3 på pyntepanelets BAKSIDE J (pilen på skjemaet skal vende mot den ØVERSTE KANTEN av pyntepanelet). Fig. 6 c. Lag BLINDE HULL K som anvist. Fig. 6 d. Sett dampoppsamleren oppå pyntepanelet og fest den med 8 skruer L. Fig. 6 e. Monter panelet på ventilatorhetten igjen, først i sporene øverst M1, deretter i sporene nederst M2. Fig. 6 f. Lukk helt igjen, og åpne panelet på nytt for å kontrollere at det glir korrekt i sporene. Elektrisk eller mekanisk ventil (*) Fig. 11 På noen produkter er det forutsett en ventil med elektrisk eller mekanisk funksjon i stedet for sugemotoren. Denne er vanligvis installert på avtrekksåpningen B1 og festet til ventilatorhettens struktur med 3 skruer, mens det er installert en propp som er festet med 1 skrue i åpning B2. Dersom man ønsker å installere ventilen på åpning B2, må man demontere ventilen fra strukturen ved å fjerne festeskruene, og deretter installere den i stedet for proppen. Denne proppen festes i åpning B1. Installasjon a. Bruk hullskjemaet N2 (*), sett skjemaet på overskapets fremre kanter (høyre overskap, side B) - (venstre overskap, side C) UTEN Å TA HENSYN TIL SKAPDØRENES TYKKELSE, bor hull som anvist. Fig. 8 b. Hvis det skulle være nødvendig å feste ventilatorhetten til veggen, må man bruke sjablonen N1 (*), slik at den øverste kanten på ventilatorhetten flukter med den øverste kanten på sjablonen N2 (*). Fig. 7-8 c. Bor hull som anvist, fest 2 kroker (*) R til veggen med skruer og propper. Fig. 7 d. Dersom tykkelsen på sideskapene er 16mm, må man sette på avstandsholdere O (*) med innspenning på ventilatorhettens sider i samsvar med hullene man skal bruke for å skru festeskruene inn i sideskapene. Fig. 8. e. Heng ventilatorhetten på krokene (*), og reguler ventilatorhettens stilling både med de hodeløse skruene S1 og ved å regulere festebøylenes stilling med skruene S2. Fig. 7 f. Fest ventilatorhetten til sideskapene med 4 skruer P. Fig.

g. Monter det nedre hjørnet Q (*) til ventilatorhetten med to skruer og muttere i plastikk T, dette er nødvendig for å fylle opp eventuelle tomrom mellom baksiden av ventilatorhetten og veggen. Fig. 7 Funksjon Bruk største hastighet ved høy dampkonsentrasjon på kjøkkenet. Vi anbefaler å slå på viften 5 minutter før du begynner å lage mat og la den fortsette å virke i enda circa 15 minutter etter du er ferdig med matlagingen. Bruk betjeningsknappene til kontroll av belysningen og de forskjellige sugestyrkene. Kun på noen modeller: ved å åpne og lukke kondenssamleren kan man kontrollere påslåing og avslåing av ventilen som regulerer sugestyrken, og i noen tilfeller, påslåing og avslåing av lysene. Dersom ditt produkt er utstyrt med elektrisk eller mekanisk ventil, brukes betjeningsknappene og/eller spakene til kontroll av belysningen og til åpning og lukking av ventilen. Vedlikehold Før enhver form for vedlikehold, må viften frakobles strømnettet. Rengjøring Ventilatoren må rengjøres jevnlig, både innvendig og utvendig (minst så ofte som man utfører vedlikehold av fettfiltrene). Til rengjøring benyttes en klut fuktet med et nøytralt rengjøringsmiddel. Unngå bruk av slipende eller etsende produkter. Fettfilteret Fanger kokefettpartikler. Hvis den befinner seg inne i støttegrillen, kan den være en av følgende typer: Papirfilter må skiftes én gang i måneden eller hvis det oppstår farging på øvre side, i slike tilfeller vises fargingen gjennom grillåpningene. Svampfilter skal vaskes med varmt såpevann én gang i måneden og skiftes etter 5 til 6 vask. Metallfilter må rengjøres én gang i måneden, med ikke- skurende rengjøringsmidler, for hånd eller i oppvaskmaskin på lav temperatur og kortprogram. Ved vasking i oppvaskmaskin kan fettfilteret farges lett, men dette påvirker ikke filtreringskapasiteten. For å ta ut fettfilteret V, må man åpne sugeristen ved hjelp av frakoblingsanordningene H1 eller H2 (etter som hvilken modell man har) og frigjøre det fra låseanordningene W. Fig. 9 Noen modeller er utstyrt med sugerist med innebygd fettfilter, disse fjernes fra rommet sitt ved å dra spakene H2 oppover (Fig. 9) og utover. Disse filtrene skal vaskes som metallfiltrene. Karbonfilter (kun for filtrerende funksjon) Holder tilbake ubehagelige lukter fra matlaging. Metningen av aktivert kull oppstår etter mer eller mindre forlenget bruk, avhengig av typen koking og regelmessig rengjøring av fettfilteret. I alle tilfeller er det nødvendig å skifte ut patronen minst hver

4. måned (eller når filtermetningsindikasjonssystemet – hvis

det vises på den aktuelle modellen – viser at det er nødvendig). Sett på karbonfilteret så det dekker risten som beskytter sugemotoren, slik at hullene på filteret samsvarer med tappene på sidene av motorens beskyttelsesrist. Drei karbonfilteret med klokken for å blokkere tappene (bajonettfeste). Fig. 10 Gå frem i motsatt rekkefølge under monteringen. Merk: på modellene med 2 motorer er det nødvendig med 2 filtre. Monterings- og demonteringssystemet er identisk.30 Utskifting av lyspærer Koble apparatet fra elnettet. Merk! Før du rører lyspærene må du være sikker på at de er kalde. Ta vekk sugeristen for å åpne lamperommet. Fjern den ødelagte lyspæren, og skift den ut med en oval lyspære med glød på maks 40W E14. Dersom belysningen ikke skulle virke, kontroller at lyspærene er satt korrekt på plass før du henvender deg til teknisk assistanse. Advarsel Merk! Ikke koble apparatet til elnettet før installasjonen er helt fullført. Før rengjøring eller vedlikehold av apparatet må man frakoble ventilatorhetten fra elnettet ved å dra ut ledningstikket eller frakoble bostedets hovedstrømbryter. Apparatet er ikke egnet til å brukes av barn eller personer med nedsatte fysiske, mentale eller sensoriske funksjoner, eller med manglende erfaring og kjennskap, med mindre disse ikke blir overvåket eller gitt instruksjoner om bruk av apparatet av en person som står ansvarlig for deres sikkerhet. Barn må overvåkes for å kontrollere at de ikke leker med apparatet. Ventilatorhetten må aldri brukes uten at gitteret er korrekt montert! Ventilatorhetten må ALDRI brukes som anleggsflate, med mindre det er uttrykkelig angitt. Rommet må være godt ventilert når ventilatorhetten brukes samtidig med andre apparater som bruker gassforbrenning eller andre brennstoffer. Luften som suges opp må ikke føres ut i en avtrekkskanal for røyk som produseres av apparater som bruker gassforbrenning eller andre brennstoffer. Det er strengt forbudt å lage mat på åpen ild under ventilatorhetten. Bruk av åpen ild skader filtrene og kan fremkalle brann, derfor må det absolutt unngås. Steking må foregå under kontroll for å unngå at den overopphetede oljen tar fyr. Når det gjelder de tekniske sikkerhetsforanstaltningene som må anvendes for røykutløp, må man forholde seg strengt til gjeldende lokale regelverk. Ventilatorhetten må rengjøres ofte både innvendig og utvendig (MINST EN GANG I MÅNEDEN; uansett må man følge instruksjonene som er uttrykkelig angitt i vedlikeholdsanvisningene i denne håndboken). Hvis man ikke overholder normene for rengjøring av ventilasjonshetten og utskiftning og rengjøring av filtrene, vil dette medføre risiko for brann. Produsenten fraskriver seg ethvert ansvar for eventuelle uhell, skader eller brann på apparatet som skyldes at bruksanvisningen i denne håndboken ikke har blitt overholdt. Dette apparatet er merket i konformitet med EU-direktivet 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Ved å forsikre seg om at dette produktet kasseres forskriftsmessig, bidrar brukeren med å forebygge mulige negative miljø- og helsekonsekvenser. Symbolet på produktet eller på papirer som følger med viser at dette produktet ikke må behandles som vanlig husholdningsavfall, men må leveres til et egnet gjenvinningssenter for elektrisk og elektronisk avfall. Produktet må kasseres i henhold til lokale normer for kassering av avfall. For videre informasjon om behandling, gjenvinning og resirkulering av dette produktet kan du kontakte egnet lokalt kontor, renovasjonskontoret for husholdningsavfall eller butikken hvor du kjøpte produktet.31 IT - Istruzioni di montaggio e d'uso Consultare anche i disegni nelle prime pagine con i riferimenti alfabetici riportati nel testo esplicativo. Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale. Descrizione della cappa aspirante- Fig. 1- vari modelli
