| Značka | PowerPlus |
| Model | POWXB30020 |
| Typ produktu | Bezdrôtový rázový uťahovák |
| Napájanie | Li-ion batéria 20 V |
| Kapacita batérie | 2000 mAh |
| Maximálny krútiaci moment | 160 Nm |
| Voľnobežné otáčky | 0-2200 min⁻¹ |
| Frekvencia úderov | 0-2800 min⁻¹ |
| Typ skľučovadla | Šesťhranné puzdro 1/4" |
| Hmotnosť (s batériou) | Približne 1,5 kg |
| Rozmery (D x Š x V) | Približne 200 x 70 x 200 mm |
| Napätie nabíjačky | 20 V, 2 A |
| Doba nabíjania | Približne 1 hodina |
| Osvetlenie | Integrovaná LED lampa |
| Regulácia otáčok | Áno, spúšťou |
| Obrátený chod | Áno, prepínač vľavo/vpravo |
| Ochrana proti preťaženiu | Automatické vypnutie |
| Ochrana proti prehriatiu | Automatické vypnutie |
| Záruka | 36 mesiacov (okrem batérie a nabíjačky) |
| Určenie | Uťahovanie/povoľovanie skrutiek (napr. kolesá auta) |
Často kladené otázky - POWXB30020 PowerPlus
Otázky používateľov k POWXB30020 PowerPlus
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Skrutkovač vo formáte PDF zadarmo! Nájdite svoj návod POWXB30020 - PowerPlus a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. POWXB30020 značky PowerPlus.
NÁVOD NA OBSLUHU POWXB30020 PowerPlus
8.1 Lithium-ionotové akumulátory (6)....7
9.1.1 Indikácie pre nabíjanie (obr. 1)....8
9.2 Indikátor nabitia akumulátora (obr. 1a)....9
9.3 Vloženie a vybratie batérie (obr. 2)....9
9.4 Skrutky 9
POWERPLUS® HIGH QUALITY TOOLS
POWXB30020 SK
9.5 Výmena korunky (obr. 3)....9
9.5.1 Vloženie korunky 9
9.5.2 Odstránenie korunky....9
9.6 Spínač (7) 9
9.6.1 Zámok vypínača (obr. 4)....9
9.6.2 Smer otáčania (obr. 5)....10
9.6.2.1 Otáčanie v smere hodinových ručičiek:....10
9.6.2.2 Otáčanie proti smeru hodinových ručičiek:....10
9.6.3 Menitel'ná rýchlost'....10
9.7 Svetlo LED (obr. 6)....10
10 ČISTENIE A ÚDRŽBA 10
10.1 Čistenie .... 10
10.2 Údržba 10
12 TECHNICKÉ ÚDAJE....11
13 ZÁRUKA....11
14 ŽIVOTNÉ PROSTREDIE....12

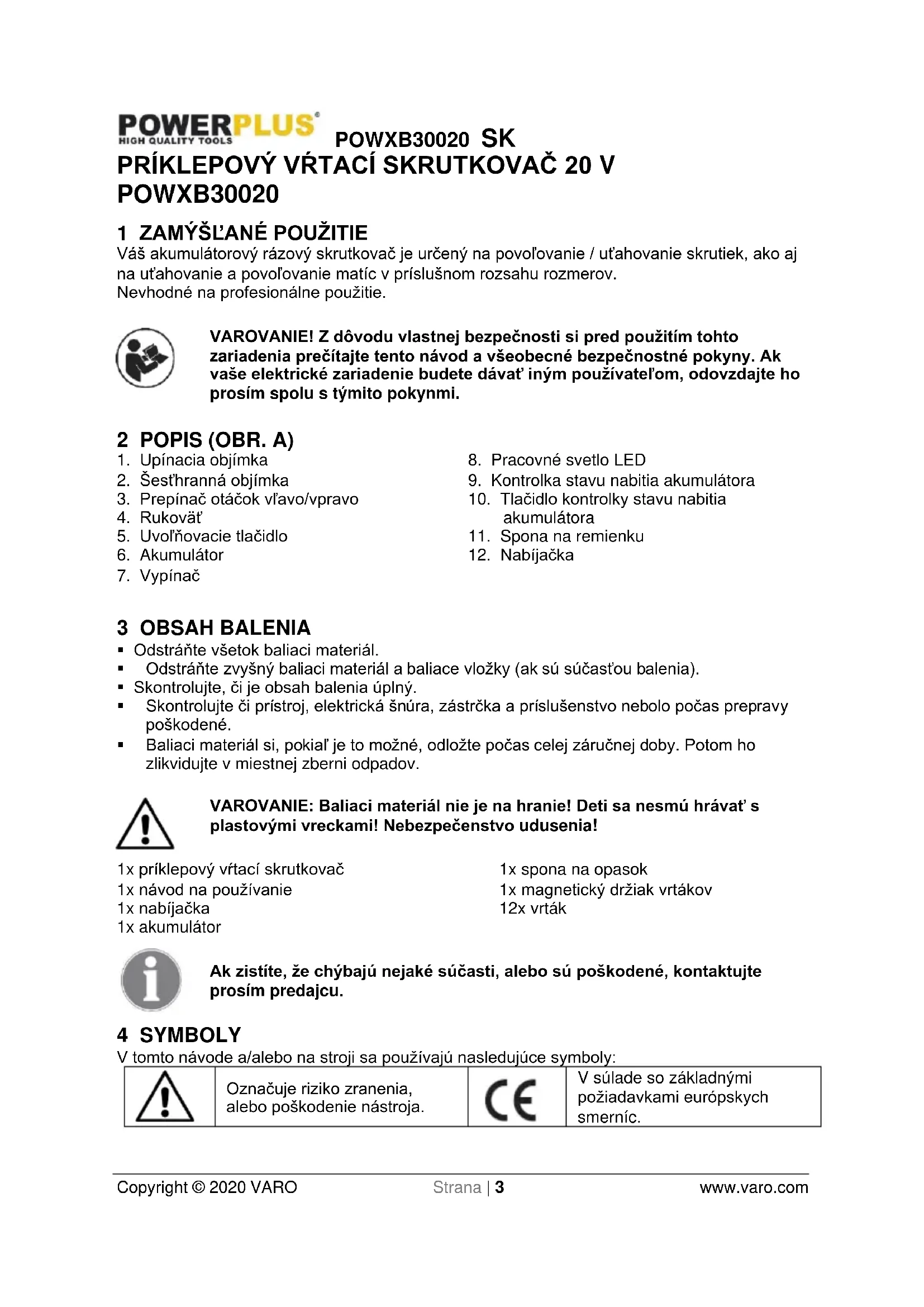

PRÍKLEPOVÝ VŘTACÍ SKRUTKOVAČ 20 V POWXB30020
1 ZAMÝŠL'ANÉ POUŽITIE
Váš akumulátorový rázový skrutkovač je určený na povoľovanie / ut'ahovanie skrutiek, ako aj na ut'ahovanie a povoľovanie matíc v príslušnom rozsahu rozmerov.
Nevhodné na profesionálne použitie.
VAROVANIE! Z dôvodu vlastnej bezpečnosti si pred použitím tohto zariadenia prečítajte tento návod a všeobecné bezpečnostné pokyny. Ak vaše elektrické zariadenie budete dávat' iným používatel'om, odovzdajte ho prosím spolu s týmito pokynmi.
2 POPIS (OBR. A)
- Upínacia objímka
- Pracovné svetlo LED
- Šesthranná objímka
- Kontrolka stavu nabitia akumulátora
- Prepínač otáčok vl'avo/vpravo
- Tlačidlo kontrolky stavu nabitia akumulátora
- Rukovät'
- Uvolňovacie tlačidlo
- Spona na remienku
- Akumulátor
- Nabíjačka
- Vypínač
3 OBSAH BALENIA
- Odstráňte všetok baliaci materiál.
- Odstráňte zvyšný baliaci materiál a baliace vložky (ak sú súčasťou balenia).
- Skontrolujte, či je obsah balenia úplný.
- Skontrolujte či prístroj, elektrická šnúra, zástrčka a príslušenstvo nebolo počas prepravy poškodené.
- Baliaci materiál si, pokiaľ je to možné, odložte počas celej záručnej doby. Potom ho zlikvidujte v miestnej zberni odpadov.
VAROVANIE: Baliaci materiál nie je na hranie! Deti sa nesmú hrávat's plastovými vreckami! Nebezpečenstvo udusenia!
Ak zistíte, že chýbajú nejaké súčasti, alebo sú poškodené, kontaktujte prosím predajcu.
4 SYMBOLY
V tomto návode a/alebo na stroji sa používajú nasledujúce symboly:
| Označuje riziko zranenia, alebo poškodenie nástroja. | V súlade so základnými požiadavkami európskych smerníc. | ||
 | Pozorne si prečítajte pokyny. |  | Stroj II. triedy – dvojitá izolácia – Nepotrebujete uzemnenú zástrčku (iba pre nabíjačku). |
 | Okolitá teplota max. 40 °C (iba pre batériu). |  | Nabíjačku ani akumulátorovú batériu nevystavujte vode. |
 | Batériu a nabíjačku používajte iba zatvorených miestnostiach. |  | Akumulátorovú batériu ani nabíjačku nespal'ujte. |
5 VŠEOBECNÉ BEZPEČNOSTNÉ VAROVANIA PRE ELEKTRICKÉ NÁRADIE
Starostlivo si prečítajte všetky bezpečnostné varovania a všetky pokyny. Nedodržiavanie všetkých varovaní a pokynov môže spôsobit' úder elektrickým prúdom, požiar a/alebo závažný úraz. Odložte si všetky varovania a pokyny na prípad, ak ich budete v budúcnosti potrebovat'. Termín "elektrické náradie" v týchto varovaniach označuje vaše elektrické náradie s napájaním zo siete (s káblom) alebo elektrické náradie napájané akumulátorom (bez kábla).
5.1 Pracovná plocha
- Pracovnú plochu udržiavajte v čistote a dobre osvetlenú. Neporiadok a prítmie na pracovisku zvyšuje riziko úrazov.
- Elektrické náradie nepoužívajte vo výbušných prostrediach, obsahujúcich napríklad horľavé tekutiny, plyny alebo prach. Elektrické náradie spôsobuje iskrenie, ktoré môže zapálit' prach alebo výpary.
- Pri používaní elektrického náradia sa nesmú v blízkosti nachádzať deti a okoloidúci. Mohli by odpútavat' vašu pozornosť a náradie by ste nemali pod kontrolou.
- Vždy skontrolujte, či napätie napájacieho zdroja súhlasí s napätím na výkonnostnom štítku.
- Vidlice elektrického náradia musia zodpovedať sietovej zásuvke. Vidlicu nikdy neupravujte žiadnym spôsobom. Nepoužívajte s uzemneným elektrickým náradím (pripojeným k uzemneniu) žiadne adapté vidlice. Používanie nepozmeňovaných vidlíc zodpovedajúcich sietovým zásuvkám znižuje riziko úrazu elektrickým prúdom.
- Nedotýkajte sa uzemnených povrchov a povrchov, spojených s uzemnením, ako sú potrubia, radiátory, sporáky alebo chladničky. Ak ste uzemnený alebo spojený s uzemnením, hrozí vám zvýšené riziko úrazu elektrickým prúdom.
- Elektrické náradie nesmie byt vystavené daždu ani vlhkým podmienkam. Prienik vody do elektrického náradia zvyšuje riziko úrazu elektrickým prúdom.
Kábel sa nesmie nadmerne zaťažovat'. Kábel nikdy nepoužívajte na prenášanie, t'ahanie alebo vyt'ahovanie vidlice elektrického náradia. Kábel nesmie byt' vystavený pôsobeniu tepla, oleja, ostrých hrán alebo pohyblivých dielov. Poškodené alebo zapletené káble zvyšujú riziko úrazu elektrickým prúdom. - Pri používaní elektrického náradia vo vonkajšom prostredí používajte predlžovací kábel vhodný na vonkajšie použitie. Používanie šnúry vhodnej na vonkajšie použitie znižuje riziko úrazu elektrickým prúdom.
- Pri používaní elektrického náradia budte vždy ostražitý, sledujte čo robíte a riadte sa zdravým úsudkom. Elektrické náradie nepoužívajte, ak ste unavený, alebo ak ste pod
POWXB30020 SK
vplyvom liekov, alkoholu alebo drog. Okamih nepozornosti pri používaní elektrického náradia môže spôsobit' závažný osobný úraz.
- Používajte bezpečnostné pomôcky. Vždy noste chránič očí. Používaním bezpečnostných pomôcok, ako je protiprachová maska, neklzavá bezpečnostná obuv, tvrdá prilba alebo chrániče uší za každých podmienok sa znižuje riziko osobných úrazov.
- Zabráňte náhodnému uvedeniu do činnosti. Pred pripojením do siete sa uistite, že vypínač je vo vypnutej polohe. Prenášanie elektrického náradia s prstom na vypínači alebo pripojovanie elektrického náradia so zapnutým vypínačom zvyšuje riziko úrazov.
- Pred zapnutím elektrického náradia odstráňte akékol'vek nastavovacie klúče a iné nástroje. Klúč a nástroje, ktoré zostanú pripevnené k rotujúcemu dielu elektrického náradia môžu spôsobit' úraz.
- Nenakláňajte sa príliš. Vždy musíte mať spol’ahlivú oporu a rovnováhu. Zlepšuje sa tým ovládatel’nost’ elektrického náradia v neočakávaných situáciách.
- Bud'te vhodne oblečený. Nenoste vol'né odevy ani šperky. Nepribližujte sa vlasmi, odevmi ani rukavicami k pohyblivým dielom. Vol'né odevy, šperky alebo dlhé vlasy môžu zachytit' pohyblivé diely.
- Ak sa používajú aj pomôcky na pripojenie odsávačov a zberačov prachu, uistite sa, že sú riadne pripojené a správne sa používajú. Používaním týchto pomôcok možno znížit' nebezpečenstvo spôsobované prachom.
- Pri použití elektrického náradia nevynakladajte nadmernú silu. Používajte správne elektrické náradie pre vaše použitie. Správne elektrické náradie zvládne prácu lepšie a bezpečnejšie, s rýchlostou, na ktorú bolo navrhnuté.
- Nepoužívajte elektrické náradie ak sa vypínačom nezapína alebo nevypína. Elektrické náradie, ktoré sa nedá ovládať vypínačom, je nebezpečné a musí sa opravit.
- Pred akýmkol'vek nastavovaním, výmenou doplnkov alebo odložením elektrického náradia odpojte vidlicu od napájacieho napätia. Takéto preventívne bezpečnostné opatrenia znižujú riziko náhodného uvedenia elektrického náradia do činnosti.
- Nepoužívané elektrické náradie uchovávajte mimo dosahu detí a nedovol'te, aby osoby neoboznámené s elektrickým náradím alebo s týmito pokynmi, používali toto elektrické náradie. Elektrické náradie je nebezpečné v rukách nepoučených používateľov.
- Elektrické náradie riadne udržiavajte. Skontrolujte, či pohyblivé diely nie sú vyosené alebo či sa nezadierajú, či nie sú poškodené diely a či nemajú žiadne iné nedostatky, ktoré môžu ovplyvnit' funkčnosť elektrického náradia. V prípade poškodenia sa elektrické náradie musí pred opätovným použitím opravit'. Veľa úrazov spôsobujú nedostatočne udržiavané elektrické náradie.
Náradie sa musí udržiavať v naostrenom a čistom stave. Riadne udržiavané rezné nástroje s ostrými reznými hranami majú menšiu náchylnosť k zadieraniu a l'ahšie sa ovládajú. - Elektrické náradie, doplnky a nástrojové koncovky a pod. používajte v súlade s týmito pokynmi a spôsobom, zamýšľaným pre daný druh elektrického náradia, berúc na zretel' pracovné podmienky a na prácu, ktorá sa má vykonávať. Používanie elektrického náradia na iné operácie ako tie, pre ktoré je určené, môže spôsobit' nebezpečnú situáciu.
5.5 Servis
- Servis elektrického náradia zverte kvalifikovanému opravárovi. Môžu sa používať iba rovnaké náhradné diely. Zaručíte tak, že bude zachovaná bezpečnosť elektrického náradia.
6 ĎALŠIE BEZPEČNOSTNÉ POKYNY TÝKAJÚCE SA VŘTAČIEK
- Pri vykonávaní práce na miestach, kde by rezný nástroj mohol príst do kontaktu so skrytým káblom, držte elektrický nástroj za izolovanú rukovát. Neizolované kovové diely nástroja môžu byť pod napätím, ak dôjde ku kontaktu so „živým“ vodičom, a operátor môže utrpiet úraz elektrickým prúdom.
- Veľkost' skutočného krútiaceho momentu sa môže líšit' v závislosti od čistoty a stavu závitov a d'alších činitel'ov. Pri ut'ahovaní chúlostivých súčastí skontrolujte pomocou mechanického momentového klúča skutočný krútiaci moment aplikovaný na upevňovací prvok.
- Nálepky a firemné štítky ponechajte na nástroji. Sú na nich uvedené dôležité bezpečnostné informácie. Ak sú nečitateľné alebo chýbajú, o ich výmenu požiadajte Varo.
- Vyhýbajte sa náhodnému spusteniu nástroja. Pripravte sa začat' pracovať pred zapnutím nástroja.
- Nástroj nepoložte, až kým sa úplne nezastaví. Pohyblivé diely sa môžu zachytit’ o povrch a nástroj sa môže stat’ neovládateľný.
- Ručné elektrické náradie pri používaní pevne držte oboma rukami na odolanie rozbehovému momentu.
Nástroj nenechávajte bez dozoru, keď je pripojený akumulátor. Pred odchodom nástroj vypnite a vyberte akumulátor.
Nabíjačka sa počas používania zohrieva. Nabíjačka sa môže zohriat' na nebezpečné úrovne a vytvorit' nebezpečenstvo požiaru, ak nebude dostatočne vetraná, v dôsledku elektrickej poruchy alebo ak sa používa v horúcom prostredí. Nabíjačku neumiestňujte na horľavý povrch. Vetracie otvory na nabíjačke neblokujte. Nabíjačku v žiadnom prípade neumiestňujte na koberce alebo handry; sú nielen horľavé, ale pod nabíjačkou tiež blokujú vetracie otvory. Nabíjačku umiestnite na stabilný, pevný nehorľavý povrch (ako napríklad stabilný kovový pracovný stôl alebo betónová podlaha) minimálne 30 cm od všetkých horľavých predmetov, ako napríklad záclony alebo steny. Na pracovisku by ste mali mať hasiaci prístroj a detektor dymu. Nabíjačku a akumulátor počas nabíjania často sledujte.
■ Tento výrobok nie je hračka. Uchovávaite ho mimo dosahu detí.
- Výstrahy, bezpečnostné opatrenia a pokyny opísané v tomto návode na použitie nemožno aplikovat' na všetky možné podmienky a situácie, ktoré sa môžu vyskytnút'. Operátor musí vediet', že zdravý úsudok a opatrnosť sú činitele, ktoré do tohto výrobku nemožno vložit', ale musí ich mat' operátor.
7 DOPLNKOVÉ BEZPEČNOSTNÉ POKYNY PRE BATÉRIE A NABÍJAČKY
Používajte iba akumulátory a nabíjačky, ktoré sú použitel'né pre toto zariadenie.
7.1 Batérie
■ Nikdy neotváraite zo žiadneho dôvodu.
■ Neskladuite na miestach, kde môže teplota prekročit' 40 °C.
- Nabíjaite len pri okolitei teplote v rozsahu od 4 °C do 40 °C.
- Batérie skladujte na chladnom a suchom mieste (5 °C - 20 °C). Batérie nikdy neskladujte vo vybitom stave.
- Pre lítium-iónové batérie je lepšie pravidelne ich vybit' a nabit' (aspoň 4-krát ročne). Ideálne nabitie pre dlhodobé skladovanie vašej lítium-iónovej batérie je 40% kapacity.
- Pri likvidácii batérií sa riad'te pokynmi uvedenými v časti „Ochrana životného prostredia“.
- Neskratujte. Ak sa prostredníctvom náhodného kontaktu s kovovým predmetom vytvorí spojenie medzi kladným (+) a záporným (-) pólom, batéria sa zoskratuje a pretekajúci intenzívny prúd spôsobí vytvorenie tepla, čo môže spôsobit' prasknutie alebo požiar.
POWXB30020 SK
- Nezohrievajte. Ak batériu zahrejete na teplotu vyššiu ako 100 °C, môžu sa poškodit' tesnenia, izolácia a iné polymérové komponenty, čo spôsobí únik elektrolytickej kvapaliny alebo vnútorný skrat, s následným vysokým zahriatím vedúcim k prasknutiu alebo vznieteniu batérie. Batérie okrem toho nezahadzujte do ohňa. Mohlo by to spôsobit' výbuch alebo intenzívne horenie.
- V extrémnych podmienkach môže dôjst' k úniku kvapaliny z batérie. Ak si na batérii všimnete uniknutú kvapalinu, postupujte nasledovne:
– Kvapalinu opatrne poutierajte handričkou.
–V prípade kontaktu s kožou alebo očami sa riad'te týmito pokynmi:
√ V prípade kontaktu s očami, vyplachujte veľkým množstvom čistej vody minimálne 10 minút. Obrátte sa na lekára.
Nebezpečenstvo požiaru! Kontakty odpojenej batérie neskratujte. Batériu nespal'ujte.
7.2 Nabíjačky
- Nikdy nenabíjajte nedobíjateľné batérie.
- Poškodené káble okamžite vymeňte.
■ Nevystavuite vode.
■ Nabíjačku neotvárajte.
■ Do nabíjačky nepichajte.
Nabíjačka je určená len na použitie vo vnútri.
8 PRVKY
Výhody lítium-iónových batérií:
- Lítium-iónové batérie majú vyšší pomer kapacity/hmotnosti (viac energie na menej t'ažšiu, kompaktnejšiu batériu).
- Bez pamät'ového efektu (strata kapacity po niekol'kých cykloch nabitia/vybitia) ako iné typy batérií (Ni-Cd, Ni-MeH atd').
- Obmedzené samovybíjanie (pozrite tiež časť Skladovanie).
8.2 Gombík prepínania chodu vpred/vzad (vol'ba smeru rotácie doprava/doľava) (3)
Váš nástroj má gombík prepínania chodu vpred/vzad nad hlavným vypínačom.
UPOZORNENIE: Aby ste predišli poškodeniu prevodovky, vždy nechajte skľučovadlo úplne zastavit' a až potom meňte smer rotácie alebo zvol'te inú rýchlost' (vysokú-nízku). Ak chcete pohyb zastavit', pustite vypínač spustenia.
8.3 Menitel'ná rýchlost'
Váš nástroj je vybavená regulátorom rýchlosti. Rýchlost' rotácie a točivý/ut'ahovací moment sa bude zvyšovať/znižovať v závislosti od tlaku vyvíjanom na vypínač.
8.4 Kontrolka LED (8)
Váš nástroj je vybavený jedným svetelným zdrojom LED v prednej časti.
8.5 Ochranný systém
Ak je nástroj používaný spôsobom, ktorý vedie k abnormálne vysokej spotrebe prúdu, nástroj sa automaticky vypne bez akýchkol'vek indikácií. V takom prípade vypnite nástroj a prestaňte ho používať spôsobom, ktorý viedol k jeho preťaženiu. Potom opätovným zapnutím nástroj znova naštartujte.
8.5.2 Ochrana pred prehrievaním
Ak sa nástroj prehreje, automaticky sa zastaví. V takom prípade nechajte nástroj vychladnúť, než ho znova zapnete.
9 PREVÁDZKA
Batéria pre toto náradie má kvôli prevencii problémom len nízky stupeň nabitia, preto ju pred prvým použitím budete musieť nabit'.
Poznámka: Batérie nedosiahnu plnú kapacitu pri prvom nabíjaní. Úplne nabitie batérie sa dosiahne až po niekoľkých cykloch. Batéria by sa mala nabíjat’ iba vo vnútri.
Batéria sa po normálnom používaní musí nabíjať na plnú kapacitu približne 1 hodinu.
Nabíjačku neumiestňujte na príliš horúce alebo studené miesto. Najlepšie je pri normálnej izbovej teplote. Ked' sa batéria úplne nabije, odpojte nabíjačku od napájacieho zdroja a akumulátorovú batériu z nabíjačky vyberte.
Poznámka:
- Akumulátorovú batériu nechajte pred nabíjaním úplne vychladnút.
- Akumulátorovú batériu pred nabíjaním skontrolujte. Ak je akumulátorová batéria popraskaná alebo tečie, nenabíjajte ju.
9.1.1 Indikácie pre nabíjanie (obr. 1)
Nabíjačku pripojte k elektrickej zásuvke:
- Svieti zelená kontrolka: pripravené na nabíjanie.
■ Plná červená kontrolka: nabíja sa.
■ Svieti zelená kontrolka: nabíjanie je dokončené.
■ Svieti zelená aj červená kontrolka: akumulátor alebo nabíjačka sú poškodené.
Poznámka: Ak batéria riadne nepasuje, odpojte ju a podl'a tabul'ky špecifikácií skontrolujte, či máte správny model pre túto nabíjačku. Nenabíjajte žiadnu inú akumulátorovú batériu ani akumulátorovú batériu, ktorá riadne nepasuje do nabíjačky.
- Nabíjačku a akumulátor počas pripojenia často sledujte.
- Nabíjačku po skončení nabíjania odpojte a vyberte z nej akumulátor.
- Pred použitím nechajte akumulátor úplne vychladnút.
- Nabíjačku aj akumulátor uložte vnútri a mimo dosahu detí.
POZNÁMKA: Ak je batéria po nepretržitom používaní v nástroji horúca, nechajte ju pred nabíjaním vychladnút' na izbovú teplotu. Predlíži sa tým životnosť vašich batérií.
POZNÁMKA: Akumulátorovú batériu vyberte rukou zo stojana nabíjačky, a to tak, že stlačíte uvoľňovacie tlačidlo batérie a súčasne budete akumulátorovú batériu vyt'ahovat'.
9.2 Indikátor nabitia akumulátora (obr. 1a)
Na akumulátore sú indikátory jeho nabitia. Stav nabitia akumulátora môžete skontrolovať stlačením tlačidla (10). Pred použitím zariadenia stlačte spúšť vypínača a skontrolujte, či je akumulátor úplne nabitý, aby zariadenie mohlo správne fungovať.
Tieto 3 kontrolky LED ukazujú stav nabitia akumulátora:
svietia 3 kontrolky LED: akumulátor je plne nabitý. svietia 2 kontrolky LED: akumulátor je nabitý na 60 %.
svieti 1 kontrolka LED: akumulátor je takmer vybitý.
9.3 Vloženie a vybratie batérie (obr. 2)
VAROVANIE: Pred vykonávaním akýchkol'vek úprav zabezpečte, aby bola vřtačka vypnutá a volič rotácie bol v stredovej polohe.
Nástroj držte v jednej ruke a druhou rukou držte akumulátor (6).
- Vkladanie: Akumulátor zatlačte a zasuňte do portu na akumulátor a pred začatím prevádzky skontrolujte, či uvoľňovacia západka na zadnej strane akumulátora zapadla na svoje miesto a či je akumulátor zaistený.
- Vyberanie: Zatlačte na uvoľňovaciu západku na akumulátore a súčasne ho vytiahnite von.
9.4 Skrutky
- Odporúčame použit' samovystređovacie skrutky (napr. skrutky Torx s krížovou zapustenou hlavou), ktoré vám pomôžu pracovať bezpečne a spolahlivo. Vždy sa uistite, že používate korunku rovnakej veľkosti a tvaru ako hlava skrutky.
9.5 Výmena korunky (obr. 3)
- Pred inštaláciou alebo odstránením objímky sa vždy uistite, že je nástroj vypnutý a jednotka akumulátora je odstránená.
- Ak chcete nainštalovať nadstavec na zakladací klúč, zatlačte ho na nákovu (rázovú časť) nástroja, kým nezapadne na miesto. Nadstavec odstráňte jednoducho vytiahnutím.
9.5.1 Vloženie korunky
9.5.2 Odstránenie korunky
Hlavný vypínač možno zablokovat' vo VYP. polohe.
Toto vám pomôže znížit' možnosť náhodného spustenia, keď zariadenie nepoužívate. Hlavný vypínač zablokujte tak, že gombík otáčania umiestnite do stredovej polohy.
9.6.2 Smer otáčania (obr. 5)
Smer otáčania sa ovláda gombíkom, ktorý je umiestnený nad hlavným vypínačom.
Doprava: Na zvolenie smeru otáčania vpred, uvoľnite hlavný vypínač a páku prepínania smeru vpred/vzad zatlačte doľava.
9.6.3 Menitel'ná rýchlost'
Tento nástroj má spínač meniteľnej rýchlosti, ktorý dodáva vyššiu rýchlost’ a točivý moment so zvyšovaním tlaku na hlavný vypínač.
Rýchlost' sa reguluje silou stlačenia hlavného vypínača.
9.7 Svetlo LED (obr. 6)
Pracovné svetlo LED sa môže rozsvietit' pred spustením motora, ak zľahka stlačíte spínač, čím osvetlíte pracovnú oblast', aby ste si ju mohli najprv skontrolovat' a svetlo bude nad'alej svietit' aj počas prevádzky.
VAROVANIE: Nepozerajte sa priamo do svetelného lúča. Lúčom nikdy nemierte na osoby alebo predmety, okrem obrobku.
Lúčom nemierte zámerne na personál a treba zabezpečit', aby nebol namierený do očí osôb dlhšie ako 0,25 s.
10 ČISTENIE A ÚDRŽBA
10.1 Čistenie
- Ventilačné otvory stroja udržiavajte čisté, aby ste zabránili prehriatiu motora.
- Plášť stroja čistite pravidelne mäkkou handričkou, najlepšie po každom použití.
- Ventilačné otvory udržiavajte v čistom stave bez prachu a nečistôt.
- Ak nečistoty neschádzajú, použite mäkkú handričku namočenú vo vode so saponátom.
- Nepoužívajte rozpúšťadlá, napr. benzín, alkohol, čpavok atd. Tieto rozpúšťadlá môžu poškodit' plastové diely.
10.2 Údržba
- Naše stroje boli zhotovené tak, aby fungovali dlhú dobu pri minimálnej údržbe. Nepretržitá uspokojivá prevádzka závisí od správnej starostlivosti o stroj a od pravidelného čistenia.
12 TECHNICKÉ ÚDAJE
| Č. modelu | POWXB30020 |
| Menovité napätie (jednosmerný prúd) | 20 V |
| Rýchlost' rotácie | 0 – 2200 min-1 |
| Rázová rýchlost' | 0 – 2800 min-1 |
| Typ zásuvky | 14 " |
| Max. ut'ahovací moment | 160 Nm |
| Kapacita akumulátora | 20 V – 2000 mAh |
| Menovité výstupné napätie a prúd nabíjačky | 20 V – 2 A |
13 ZÁRUKA
- Záručná lehota poskytovaná na tento výrobok v súlade s platnými zákonmi je 36 mesiacov a začína plynút dňom zakúpenia prvým používatelom.
- Táto záruka zahíňa všetky chyby materiálu a výrobné chyby, okrem: batérií, nabíjačiek, chybných súčastí, ktoré podliehajú bežnému opotrebovaniu ako napr. ložiská, kefky, káble a zástrčky alebo príslušenstvo ako vrtáky, vrtné korunky, pílové listy atď.; nezahíňa poškodenia alebo chyby spôsobené zlým zaobchádzaním, nehodami alebo pozmeňovaním, ani náklady na prepravu.
- Poškodenie a/alebo chyby, ktoré sú dôsledkom nesprávneho používania, tiež nespadajú pod ustanovenia záruky.
- Nenesieme ani žiadnu zodpovednosť za zranenie osôb, ktoré je dôsledkom nesprávneho používania zariadenia.
- Opravy smie vykonávat' iba autorizované servisné stredisko pre nástroje Powerplus.
■ Viac informácií získate na tel. čísle 00 32 3 292 92 90. - Prípadné náklady na prepravu vždy nesie zákazník, ak nebolo písomnou formou dohodnuté inak.
- Záruku si zároveň nemožno uplatňovať, ak bolo zariadenie poškodené v dôsledku nedbanlivej údržby alebo preťaženia.
- Zo záruky sú definitívne vylúčené prípady, kedy poškodenie vzniklo dôsledkom vniknutia kvapaliny, nadmerného preniknutia prachu, úmyselného poškodenia (úmyselne alebo závažnou nedbanlivost'ou), nevhodného použitia (použitie zariadenia na účely, na ktoré nie je vhodné), nekompetentného použitia (napr. nerešpektovaním pokynov v návode), neodbornej montáže, zásahu bleskom, chybného sieťového napätia. Neboli uvedené všetky možnosti.
- Prijatie reklamácie v rámci záruky nemá vplyv na predíženie záručnej lehoty, ani na začatie novej záručnej lehoty v prípade výmeny zariadenia.
Staré zariadenia alebo súčasti, ktoré sú wymieňané v rámci záruky, sa preto stávajú majetkom spol. Varo NV. - Vyhradzujeme si právo zamietnut' akúkol'vek reklamáciu, ak nie je možné overit dátum zakúpenia alebo ak je jasné, že výrobok nebol riadne udržiavaný. (čisté vetracie otvory, pravidelná údržba uhlíkových kefiek,...)
- Potvrdenku o nákupe si musíte uschovat' ako doklad o dátume zakúpenia.
- Náradie musíte vrátit' v nerozobranom stave svojmu predajcovi v prijateľne čistom stave, v originálnom plastovom kufríku liatom pod tlakom, ak v čnom bolo vaše náradie dodané, spolu s priloženým dokladom o kúpe.
- Váš nástroj musíte nabíjať minimálne 1x mesačne, aby nástroj optimálne fungoval.
14 ŽIVOTNÉ PROSTREDIE
Ak musíte po dlhodobom používaní zariadenie vymenit, nelikvidujte ho spolu s domovým odpadom, ale ekologicky bezpečným spôsobom. Odpad z elektrických výrobkov sa nesmie likvidovať s bežným domovým odpadom. Ak existuje zberňa na recykláciu, odovzdajte ho na recykláciu. Informácie o recyklácii vám poskytnú miestne úrady alebo predajca.
1 UTILIZARE PREVĂZUTĂ 3
2 DESCRIERE (FIG. A)....3
3 CONTINUTUL PACHETULUI....3
4 SIMBOLURI....3
5 AVERTISMENTE GENERALE DE SIGURANTĂ PRIVIND APARATUL ELECTRIC....4
5.1 Zona de lucru....4
