| Marca | PowerPlus |
| Modello | POWXB30020 |
| Tipo di prodotto | Avvitatrice a percussione senza fili |
| Alimentazione | Batteria Li-ion 20 V |
| Capacità della batteria | 2000 mAh |
| Coppia massima | 160 Nm |
| Velocità a vuoto | 0-2200 min⁻¹ |
| Tasso di percussione | 0-2800 min⁻¹ |
| Tipo di mandrino | Bussola esagonale 1/4" |
| Peso (con batteria) | Circa 1,5 kg |
| Dimensioni (L x P x A) | Circa 200 x 70 x 200 mm |
| Tensione del caricatore | 20 V, 2 A |
| Tempo di ricarica | Circa 1 ora |
| Illuminazione | Lampada LED integrata |
| Regolatore di velocità | Sì, tramite grilletto |
| Rotazione reversibile | Sì, selettore sinistra/destra |
| Protezione da sovraccarico | Arresto automatico |
| Protezione da surriscaldamento | Arresto automatico |
| Garanzia | 36 mesi (esclusi batteria e caricatore) |
| Utilizzo previsto | Serraggio/allentamento di bulloni (es. ruote auto) |
Domande frequenti - POWXB30020 PowerPlus
Domande degli utenti su POWXB30020 PowerPlus
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Avvitatore in formato PDF gratuitamente! Trova il tuo manuale POWXB30020 - PowerPlus e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. POWXB30020 del marchio PowerPlus.
MANUALE UTENTE POWXB30020 PowerPlus
IT ITALIANO TRADUZIONE DEL MANUALE DI ISTRUZIONI ORIGINALE
PT PORTUGUÊS TRADUÇÃO DO MANUAL DE INSTRUÇÕES ORIGINAL
NO NORSK OVERSETTELSE AV ORIGINAL BRUKERVEILEDNING
DA DANSK OVERSÄTTELSE AF DEN ORIGINALE BRUGSVEJLEDNING
SV SVENSKA ÖVERSÄTTNING AV DEN URSPRUNGLIGA BRUKSANVISNINGEN
FI SUOMI ALKUPERÄISEN OHJEKIRJAN KÄÄNNÖS
2 DESCRIZIONE (FIG. A) 3
3 DISTINTA DEI COMPONENTI....3
4 SIMBOLI....3
5 NORME GENERALI DI SICUREZZA ....4
5.1 Luogo di lavoro....4
5.2 Sicurezza elettrica 4
5.3 Sicurezza delle persone 4
5.4 Uso attento e scrupoloso degli elettroutensili.... 5
5.5 Manutenzione.... 5
6 ISTRUZIONI DI SICUREZZA AGGIUNTIVE PER I TRAPANI .....5
7 ULTERIORI ISTRUZIONI DI SICUREZZA PER BATTERIE E CARICABATTERIE....6
7.1 Batterie....6
7.2 Caricabatterie....7
8 CARATTERISTICHE....7
8.1 Batteria agli ioni di litio (6)....7
8.2 Selettore avanti/indietro (selettore di rotazione a sinistra/destra) (3) ...... 7
8.3 Velocità variabile 7
8.4 Led (8)....7
8.5 Sistema di protezione....7
8.5.1 Protezione da sovraccarico....7
8.5.2 Protezione da surriscaldamento....8
9 FUNZIONAMENTO 8
9.1 Caricamento del pacco batteria....8
9.1.1 Indicazioni per la ricarica (Fig. 1)....8
9.2 Indicatore capacità della batteria (Fig. 1a)....9
9.3 Inserimento e rimozione della batteria (Fig. 2)....9
9.4 Viti....9
9.5 Sostituzione della punta (Fig. 3)....9
9.6 Interruttore (7).... 9
POWERPLUS® HIGH QUALITY TOOLS
POWXB30020 IT
9.6.1 Sicura dell'interruttore (Fig. 4)....9
9.6.2 Senso di rotazione (Fig. 5)....9
9.6.2.1 Rotazione in senso orario:.... 10
9.6.2.2 Rotazione in senso antiorario:.... 10
9.6.3 Velocità variabile.... 10
9.7 Luce a LED (Fig. 6) 10
10 PULIZIA E MANUTENZIONE ....10
10.1 Pulizia.... 10
10.2 Manutenzione.... 10
11 DATI TECNICI....10
12 GARANZIA....11
13 AMBIENTE....11

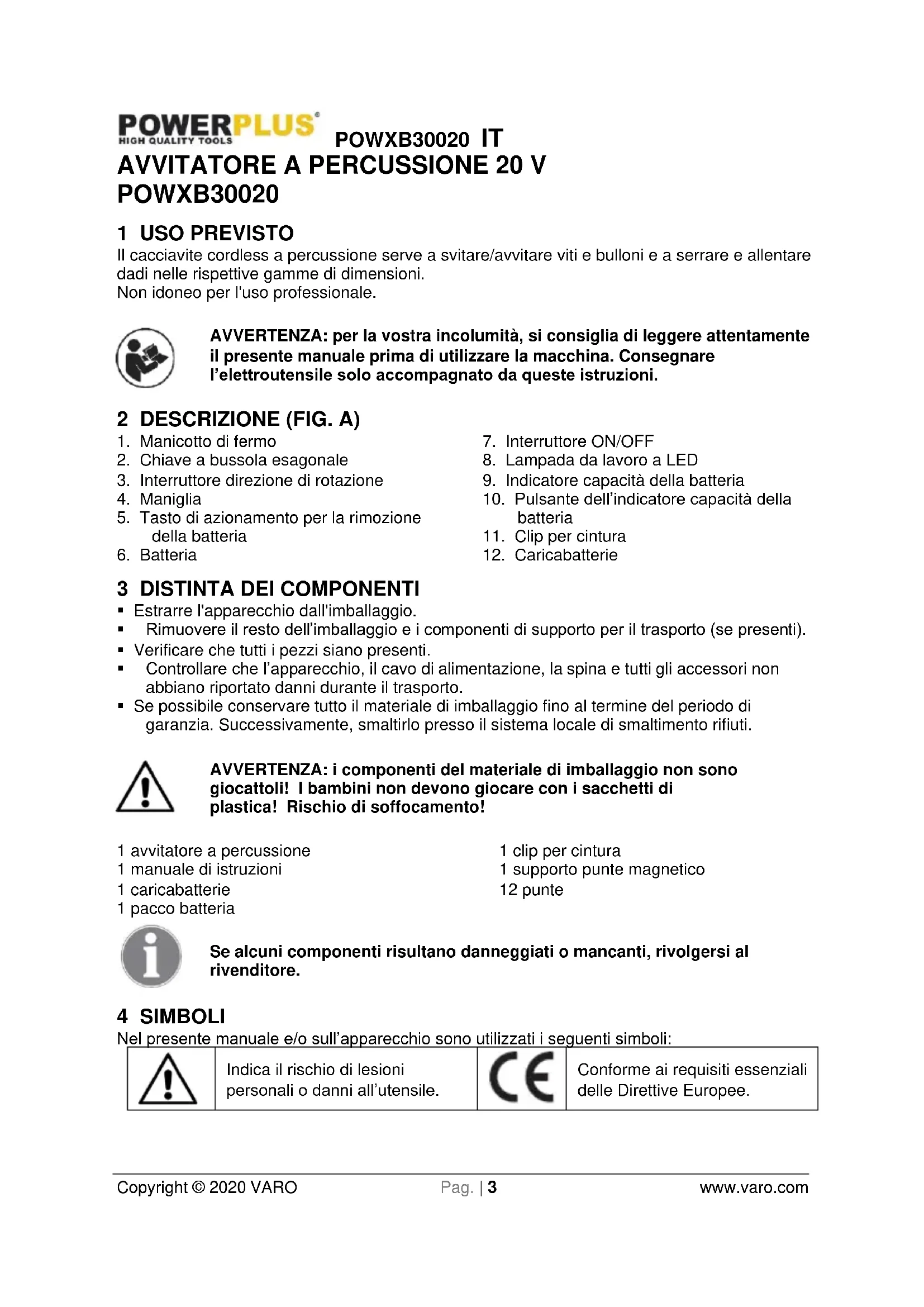

AVVITATORE A PERCUSSIONE 20 V POWXB30020
1 USO PREVISTO
Il cacciavite cordless a percussione serve a svitare/avvitare viti e bulloni e a serrare e allentare dadi nelle rispettive gamme di dimensioni.
Non idoneo per l'uso professionale.
AVVERTENZA: per la vostra incolumità, si consiglia di leggere attentamente il presente manuale prima di utilizzare la macchina. Consegnare l'elettroutensile solo accompagnato da queste istruzioni.
2 DESCRIZIONE (FIG. A)
- Manicotto di fermo
- Chiave a bussola esagonale
- Interruttore direzione di rotazione
- Maniglia
- Tasto di azionamento per la rimozione della batteria
-
Batteria
-
Interruttore ON/OFF
- Lampada da lavoro a LED
- Indicatore capacità della batteria
- Pulsante dell'indicatore capacità della batteria
- Clip per cintura
- Caricabatterie
3 DISTINTA DEI COMPONENTI
- Estrarre l'apparecchio dall'imballaggio.
- Rimuovere il resto dell'imballaggio e i componenti di supporto per il trasporto (se presenti).
- Verificare che tutti i pezzi siano presenti.
- Controllare che l'apparecchio, il cavo di alimentazione, la spina e tutti gli accessori non abbiano riportato danni durante il trasporto.
- Se possibile conservare tutto il materiale di imballaggio fino al termine del periodo di garanzia. Successivamente, smaltirlo presso il sistema locale di smaltimento rifiuti.
AVVERTENZA: i componenti del materiale di imballaggio non sono giocattoli! I bambini non devono giocare con i sacchetti di plastica! Rischio di soffocamento!
1 avvitatore a percussione
1 manuale di istruzioni
1 caricabatterie
1 pacco batteria
1 clip per cintura
1 supporto punte magnetico
12 punte
Se alcuni componenti risultano danneggiati o mancanti, rivolgersi al rivenditore.
4 SIMBOLI
Nel presente manuale e/o sull'apparecchio sono utilizzati i seguenti simboli:
| Indica il rischio di lesioni personali o danni all’utensile. | Conforme ai requisiti essenziali delle Direttive Europee. | ||
 | Leggere attentamente il manuale prima dell'uso. |  | Macchina classe II - Doppio isolamento - Non è necessaria la messa a terra (solo per il caricabatterie). |
 | Temperatura ambiente 40 °C max. (solo per la batteria). |  | Non esporre il caricabatteria e il pacco batteria all'acqua. |
 | Usare la batteria e il caricabatterie solo in ambienti chiusi. |  | Non incendiare il pacco batteria o il caricabatteria. |
5 NORME GENERALI DI SICUREZZA
Leggere tutte le avvertenze di sicurezza e le istruzioni. Il mancato rispetto delle avvertenze e delle istruzioni che seguono può causare scosse elettriche, incendi e/o gravi lesioni.
Conservare le presenti avvertenze di sicurezza e istruzioni in modo da poterle consultare in seguito. Il termine “elettroutensile” di seguito utilizzato si riferisce ad elettroutensili alimentati a rete (con cavo) o a batteria (cordless).
5.1 Luogo di lavoro
- Mantenere l'area di lavoro pulita e ben illuminata. Aree di lavoro in disordine e non illuminate possono dare origine a incidenti.
Non utilizzare l'apparecchio in ambienti a rischio di esplosione nei quali si trovino liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono incendiare polveri o vapori.
- Durante l'impiego dell'elettroutensile, tenere lontani bambini e i non addetti ai lavori. In caso di distrazione, si potrebbe perdere il controllo dell'apparecchio.
5.2 Sicurezza elettrica
- Verificare sempre che i dati riportati sulla targhetta corrispondano a quelli della rete elettrica.
- La spina dell'apparecchio deve essere adatta alla presa. La spina non può essere modificata in alcun modo. Non utilizzare adattatori insieme ad apparecchi collegati a terra. Spine non modificate e prese di corrente adatte riducono il rischio di scosse elettriche.
- Evitare il contatto fisico con superfici collegate a terra quali tubi, impianti di riscaldamento, fornelli e frigoriferi. C'è un alto rischio di prendere la scossa se il corpo è collegato a terra.
- Proteggere l'apparecchio da pioggia e umidità. L'infiltrazione di acqua in un elettroutensile aumenta il rischio di scosse elettriche letali.
Non danneggiare il cavo. Non utilizzare il cavo per trasportare l'apparecchio, per trascinarlo oppure per estrarre la spina dalla presa. Tenere lontano il cavo da fonti di calore, olio, spigoli aguzzi o parti in movimento dell'apparecchio. I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche letali.
Se l'elettroutensile viene impiegato all'aperto, utilizzare solo prolunghe adatte a questo scopo. L'impiego di una prolunga adatta per l'uso all'aperto diminuisce il rischio di scosse elettriche letali.
Se non si può evitare di azionare l'elettroutensile in un luogo umido, utilizzare una rete di alimentazione protetta da dispositivo di corrente residua (RCD). L'uso di un RCD riduce il rischio di scosse elettriche letali.
5.3 Sicurezza delle persone
- Prestare attenzione. Fare molta attenzione a quello che si fa quando si lavora con un elettroutensile. Non utilizzare l'apparecchio quando si è stanchi o sotto gli effetti di droghe,
POWXB30020 IT
alcool o farmaci. Un momento di distrazione durante l'uso dell'apparecchio può causare gravi lesioni.
- L'utilizzo di occhiali protettivi e di altri dispositivi di protezione individuale quali maschera antipolvere, calzature di sicurezza antiscivolo,elmetto o paraorecchie, a seconda del tipo di impiego dell'elettroutensile, fa diminuire il rischio di lesioni.
- Evitare la messa in funzione accidentale. Accertarsi che l'interruttore si trovi sulla posizione "off" prima di inserire la spina nella presa. Se durante il trasporto dell'apparecchio il dito poggia sull'interruttore, oppure se l'apparecchio viene collegato alla rete già in posizione di innesto, si possono verificare incidenti.
- Prima di avviare l'apparecchio, rimuovere gli utensili di regolazione o la chiave per dadi. Un utensile o una chiave che si trovino in una sezione rotante possono causare lesioni.
- Non sporgersi troppo quando si lavora con l'apparecchio. Trovare una posizione sicura e mantenere sempre l'equilibrio. In questo modo si può controllare l'apparecchio anche in situazioni impreviste.
- Indossare un abbigliamento idoneo. Indossare capi il più possibile aderenti ed evitare di indossare ornamenti o gioielli. Tenere capelli, abbigliamento e guanti lontano dalle sezioni in movimento. Un abbigliamento non aderente, gioielli o capelli lunghi possono restare intrappolati nelle sezioni in movimento.
- Se possono essere montati sistemi di aspirazione e captazione della polvere, assicurarsi che siano collegati e che vengano utilizzati in modo corretto. L'impiego di questi sistemi diminuisce i rischi causati dalla polvere.
5.4 Uso attento e scrupoloso degli elettroutensili
Non sovraccaricare l'apparecchio. Utilizzare l'elettroutensile idoneo al lavoro da svolgere. Con un elettroutensile adatto si potrà lavorare meglio e in modo più sicuro a seconda del campo di applicazione.
Non utilizzare mai un elettroutensile il cui interruttore sia difettoso. Un elettroutensile che non si riesca più ad accendere o spegnere è pericoloso e deve essere riparato.
- Estrarre la spina dalla presa prima di effettuare regolazioni sull'apparecchio, sostituire accessori o prima di riporre l'elettroutensile. Queste precauzioni servono a prevenire l'avvio involontario dell'apparecchio.
- Conservare gli elettroutensili fuori dalla portata dei bambini. Non far utilizzare l'apparecchio a persone che non abbiano familiarità oppure che non abbiano letto queste istruzioni. Gli elettroutensili sono attrezzi pericolosi nelle mani di persone inesperte.
- Avere cura dell'apparecchio. Controllare che le parti mobili dell'apparecchio funzionino perfettamente e non si blocchino, che non ci siano pezzi rotti oppure danneggiati in modo tale da pregiudicarne il funzionamento. Far riparare i pezzi danneggiati prima dell'impiego dell'apparecchio. Molti incidenti sono stati causati da elettroutensili sui quali viene eseguita una scarsa manutenzione.
- Conservare gli utensili da taglio affiliati e in ordine. Gli utensili da taglio conservati con cura e debitamente affiliati si bloccano di meno e si gestiscono meglio.
- Utilizzare l'elettroutensile, gli accessori, gli utensili, ecc. conformemente alle presenti istruzioni e per gli scopi previsti per questo particolare modello. Tenere quindi in considerazione le condizioni di lavoro e il tipo di applicazione. L'impiego di elettroutensili per usi diversi da quelli previsti può condurre a situazioni pericolose.
5.5 Manutenzione
- Far riparare l'apparecchio solo da personale specializzato e che utilizza solo pezzi di ricambio originali. In questo modo viene garantita la sicurezza dell'apparecchio.
6 ISTRUZIONI DI SICUREZZA AGGIUNTIVE PER I TRAPANI
- Utilizzare gli utensili elettrici afferrandoli dalle impugnature isolate, durante le attività in cui l'utensile di taglio può entrare in contatto con cavi nascosti. Le parti metalliche esposte
POWXB30020 IT
dell'utensile si comportano da conduttori se entrano in contatto con un cavo sotto tensione e possono folgorare l'operatore.
- L'entità della coppia effettiva può variare in base alla pulizia e alla condizione delle filettature e altri fattori. In caso di serraggio di componenti critici, controllare la coppia effettiva applicata all'elemento di fissaggio con una chiave dinamometrica meccanica (non in dotazione)
Non rimuovere etichette e targhette dall'utensile. Queste riportano importanti informazioni di sicurezza. Se non leggibili o mancanti, contattare Varo per la sostituzione.
- Evitare qualsiasi possibilità di avvio accidentale. Prepararsi all'esecuzione del lavoro prima di accendere l'utensile.
- Non appoggiarlo finché non completamente fermo. Le parti in movimento possono agganciarsi alla superficie d'appoggio e sottrarre l'utensile al controllo dell'operatore.
- Quando si utilizza un utensile elettrico portatile, tenerlo ben saldo con entrambe le mani per opporre resistenza alla coppia di avvio.
Non lasciare mai l'utensile incustodito quando il pacco batteria è collegato. Spegnere l'utensile e rimuovere il pacco batteria prima di abbandonare l'area di lavoro.
Il caricatore si scalda durante l'uso. Il calore sviluppato può superare i livelli di sicurezza e creare un potenziale pericolo di incendio se al caricatore non viene assicurata un'adeguata ventilazione, a causa di guasti elettrici o di utilizzo in ambienti molto caldi. Non collocare il caricatore su superfici infiammabili. Non ostruire le prese d'aria del caricatore. In particolare, evitare di collocare il caricatore su tappeti e moquette; si tratta di materiali infiammabili e in grado di ostruire le prese d'aria poste sotto al caricatore. Collocare il caricatore su una superficie stabile, solida e non infiammabile (come un piano di lavoro stabile in metallo o su un pavimento in cemento) ad almeno 30 cm circa di distanza da eventuali oggetti infiammabili come tendaggi o pareti. Tenere a portata di mano un estintore e collocare un rivelatore di fumo nel locale. Controllare frequentemente il caricatore e il pacco batteria durante il caricamento.
- Questo prodotto non è un giocattolo. Tenerlo lontano dalla portata dei bambini.
- Le avvertenze, le precauzioni e le istruzioni riportate in questo manuale non sono in grado di prevedere tutte le possibili condizioni e situazioni che potrebbero verificarsi. È necessario che l'operatore comprenda che buon senso e attenzione sono aspetti che non è possibile includere in questo prodotto, ma che devono essere esercitati dall'operatore.
7 ULTERIORI ISTRUZIONI DI SICUREZZA PER BATTERIE E CARICABATTERIE
Utilizzare solamente batterie e caricatori compatibili con questo utensile.
7.1 Batterie
- Non tentare mai di aprire per nessuna ragione.
- Non conservare in luoghi in cui la temperatura possa superare 40 °C.
- Caricare solo a temperatura ambiente compresa tra 4 °C e 40 °C.
- Conservare le batterie in un luogo fresco e asciutto (5-20 °C). Non riporre mai le batterie scariche.
- Per una conservazione ottimale delle batterie agli ioni di litio, si consiglia di lasciarle scaricare e ricaricarle regolarmente (almeno 4 volte l'anno). Il livello di carica ideale della batteria agli ioni di litio in vista di un inutilizzo prolungato è del 40% della capacità.
- Per lo smaltimento delle batterie, seguire le istruzioni fornite nella sezione "Tutela dell'ambiente"
- Non cortocircuitare. Il contatto tra il polo positivo (+) e il polo negativo (-), diretto o attraverso il contatto accidentale con oggetti metallici, provoca il cortocircuito della batteria; il flusso di corrente intensa che ne deriva produce un aumento della temperatura che può provocare rotture o incendio.
POWXB30020 IT
- Non scaldare. Se le batterie vengono scaldate oltre 100 °C, i separatori ermetici e isolanti e altri componenti polimerici possono subire danni con conseguente fuoriuscita dell'elettrolito e/o cortocircuito interno che provoca un aumento di temperatura dannoso per la batteria. Non gettare le batterie nel fuoco per evitare il rischio di incendio, esplosione e/o intensa combustione.
- In condizioni estreme possono verificarsi fuoriuscite di elettrolito. In presenza di liquido sulla batteria, procedere come segue:
- Tamponare con cura il liquido con un panno. Evitare il contatto con la cute.
- In caso di contatto cutaneo o oculare, seguire le istruzioni riportate di seguito:
√ Sciacquare immediatamente con acqua. Neutralizzare con un acido leggero, per esempio succo di limone o aceto.
√ In caso di contatto con gli occhi, sciacquare abbondantemente con acqua pulita per almeno 10 minuti. Rivolgersi a un medico.
Pericolo di incendio! Evitare di cortocircuitare i contatti di una batteria scollegata. Non incendiare la batteria.
7.2 Caricabatterie
- Non tentare mai di caricare batterie non ricaricabili.
- Sostituire immediatamente eventuali cavi difettosi.
■ Non esporre all'acqua.
■ Non aprire il caricabatteria. - Non introdurre oggetti nel caricabatteria.
Il caricabatteria è previsto esclusivamente per l'uso al chiuso.
8 CARATTERISTICHE
8.1 Batteria agli ioni di litio (6)
I vantaggi delle batterie agli ioni di litio:
- Le batterie agli ioni di litio presentano un miglior rapporto capacità/peso (maggiore potenza per una batteria meno pesante e più compatta).
- Nessun effetto memoria (perdita di capacità dopo numerosi cicli di carica/scarica) come avviene invece per altri tipi di batteria (Ni-Cd, Ni-MeH...).
- Autoscarica limitata (vedere anche il capitolo: Conservazione).
8.2 Selettore avanti/indietro (selettore di rotazione a sinistra/destra) (3)
L'utensile è dotato di selettore avanti/indietro ubicato sopra l'interruttore. ATTENZIONE: per evitare di danneggiare la scatola di trasmissione, attendere sempre che il mandrino sia completamente fermo prima di invertire il senso di rotazione o di selezionare un'altra velocità (HI-LO). Per fermare il trapano rilasciare l'interruttore.
8.3 Velocità variabile
L'utensile è dotato di commutatore di velocità: la velocità rotazionale e la coppia aumentano o diminuiscono proporzionalmente alla pressione applicata al commutatore.
8.4 Led (8)
L'utensile è dotato di LED luminoso nella parte anteriore.
8.5 Sistema di protezione
8.5.1 Protezione da sovraccarico
Se azionato in modo da determinare un assorbimento insolitamente elevato di corrente, l'apparecchio si arresta automaticamente senza alcuna indicazione. In casi simili, spegnere
l'apparecchio e interrompere l'applicazione che ne ha provocato il sovraccarico. Quindi riavviare l'apparecchio.
8.5.2 Protezione da surriscaldamento
In caso di surriscaldamento, l'apparecchio si arresta automaticamente. In casi simili, attendere che l'apparecchio si raffreddi prima di riaccenderlo.
9 FUNZIONAMENTO
9.1 Caricamento del pacco batteria
Il pacco batteria dell'apparecchio viene fornito a basso livello di carica per prevenire qualsiasi problema. Pertanto prima di utilizzare l'apparecchio per la prima volta è necessario caricare la batteria.
Nota: la prima volta che vengono caricate, le batterie non raggiungono mai il livello massimo di carica. Al fine di caricarle completamente, sottoporle a più cicli di ricarica. La batteria deve essere caricata esclusivamente al chiuso.
Dopo il normale utilizzo occorre un ciclo di carica di circa un'ora per ricaricare completamente la batteria.
Durante il caricamento, il pacco batteria diventa leggermente caldo. Ciò è normale e non è indice di problemi.
Non esporre il caricabatterie a temperature estremamente basse o elevate. La temperatura ottimale è quella ambiente. Quando la batteria è completamente carica, scollegare il caricabatteria dalla rete di alimentazione e rimuovere la batteria.
Nota:
-
Lasciar freddare completamente il pacco batteria prima di ricaricarlo.
-
Esaminare il pacco batteria prima di ricaricarlo. Non ricaricare il pacco batteria se incrinato o con perdite.
9.1.1 Indicazioni per la ricarica (Fig. 1)
Collegare il caricatore alla presa elettrica:
■ Verde continuo: pronta per la carica.
- Rosso continuo: in caricamento.
■ Verde continuo: carico.
- Rosso e verde continui: la batteria o il caricabatterie sono danneggiati.
Note: se la batteria non entra correttamente, scollegarla e verificare che il pacco sia del modello appropriato per il caricabatteria in uso, come indicato nella tabella dei dati tecnici. Non caricare alcun altro pacco batteria o uno che non entri correttamente nel caricabatteria.
-
Controllare frequentemente il caricatore e il pacco batteria mentre sono collegati.
-
Scollegare il caricatore dall'alimentazione e scollegare il pacco batteria al termine delle operazioni.
-
Lasciar raffreddare completamente la batteria prima di utilizzarla.
-
Conservare il pacco batteria e il caricatore in ambienti chiusi, fuori dalla portata dei bambini.
POWXB30020 IT
NOTA: se la batteria è calda dopo l'uso continuato nell'apparecchio, lasciarla raffreddare a temperatura ambiente prima di ricaricarla. Questo accorgimento ne prolungherà la durata.
NOTA: rimuovere il pacco batteria dal supporto caricabatteria aiutandosi con le dita, premere il pulsante di rilascio della batteria ed estrarre al tempo stesso la batteria.
9.2 Indicatore capacità della batteria (Fig. 1a)
Sul pacco batteria ci sono indicatori della capacità della batteria. È possibile controllare la capacità della batteria se si schiaccia il pulsante (10). Prima di usare la macchina, premere l'interruttore per accertarsi che la batteria sia abbastanza carica per funzionare correttamente.
I 3 LED mostrano il livello della capacità della batteria:
3 LED: Batteria completamente carica.
2 LED: Batteria carica al 60%.
1 LED: Batteria da ricaricare.
9.3 Inserimento e rimozione della batteria (Fig. 2)
AVVERTENZA: prima di qualsiasi regolazione, accertarsi che il trapano sia spento e con il selettore di direzione della rotazione in posizione centrale.
- Tenere l'utensile con una mano e il pacco batteria (6) con l'altra.
- Per eseguire l'installazione: spingere e far scorrere il pacco batteria nel vano della batteria, assicurarsi che la leva di rilascio sul lato posteriore della batteria scatti in posizione e che la batteria sia attaccata prima di iniziare l'operazione.
- Per eseguire la rimozione: Premere la leva di rilascio della batteria e contemporaneamente estrarre il pacco batteria.
9.4 Viti
- Si consiglia di utilizzare viti autocentranti (per es. Torx, con intaglio a croce) poiché consentono di lavorare in modo sicuro e affidabile. Assicurarsi sempre che la punta utilizzata sia della stessa forma e dimensione della vite.
9.5 Sostituzione della punta (Fig. 3)
- Assicurarsi sempre che l'apparecchio sia spento e privato del pacco batteria prima di montare o rimuovere la boccola.
- Per montare la boccola, premerla sull'incudine dell'utensile fino a bloccarla in posizione. Per rimuovere la boccola è sufficiente estrarla.
9.6 Interruttore (7)
Per azionare e arrestare il trapano premere e rilasciare l'interruttore.
9.6.1 Sicura dell'interruttore (Fig. 4)
L'interruttore può essere bloccato sulla posizione OFF. In tal modo si riduce il rischio di avviamento accidentale dell'apparecchio quando non è in uso. Per bloccare l'interruttore, posizionare il selettore di rotazione sulla posizione intermedia.
9.6.2 Senso di rotazione (Fig. 5)
Il senso di rotazione viene controllato per mezzo dell'apposito selettore ubicato sopra l'interruttore.
9.6.2.1 Rotazione in senso orario:
Destra: per selezionare la rotazione in avanti, rilasciare l'interruttore on/off e premere la leva avanti/indietro verso il lato sinistro dell'apparecchio.
9.6.2.2 Rotazione in senso antiorario:
Sinistra: per selezionare la rotazione inversa, premere la leva verso il lato destro dell'apparecchio.
9.6.3 Velocità variabile
Questo apparecchio è dotato di selettore di velocità variabile che consente di aumentare la velocità e la coppia aumentando la pressione sul selettore stesso. Il controllo della velocità dipende dalla prssione esercitata.
9.7 Luce a LED (Fig. 6)
La luce di lavoro a LED può essere accesa premendo leggermente l'interruttore prima di mettere in funzione il motore; ciò consente di illuminare la superficie di lavoro per un attento controllo preliminare oltre ad illuminare la superficie durante l'operazione.
AVVERTENZA: non fissare lo sguardo direttamente sul fascio di luce. Non dirigere mai il raggio verso persone o oggetti che non siano il pezzo da lavorare.
Non dirigere deliberatamente il raggio verso persone, e non dirigerlo verso gli occhi per più di 0,25 s.
10 PULIZIA E MANUTENZIONE
10.1 Pulizia
- Mantenere pulite le aperture di ventilazione della macchina per evitare il surriscaldamento del motore.
- Pulire regolarmente l'alloggiamento della macchina con un panno morbido, di preferenza dopo ogni uso.
- Mantenere le aperture di ventilazione libere da polvere e sporcizia.
- Se la sporcizia non viene via usare un panno morbido inumidito con acqua saponata.
10.2 Manutenzione
- I nostri apparecchi sono progettati per funzionare a lungo con necessità di manutenzione minime. Per ottenere risultati soddisfacenti è essenziale avere cura dell'apparecchio e pulirlo regolarmente.
11 DATI TECNICI
| N. modello | POWXB30020 |
| Tensione nominale (corrente diretta) | 20 V |
| Velocità di rotazione | 0-2200 min-1 |
| Velocità di impatto | 0-2800 min-1 |
| Tipo di presa | 14 " |
| Coppia max. | 160 Nm |
| Capacità della batteria | 20 V-2000 mAh |
| Uscita nominale del caricabatterie | 20 V-2 A |
12 GARANZIA
- Questo prodotto è garantito per un periodo di 36 mesi a decorrere dalla data dell'acquisto da parte del primo utilizzatore.
- La presente garanzia copre tutti i difetti di materiali o produzione, esclusi: batterie, caricabatterie, parti difettose soggette a normale usura quali cuscinetti, spazzole, cavi e spine o accessori quali trapani, punte di trapano, lame di seghe, ecc.; danni o difetti derivanti da incuria, incidenti o alterazioni; costi di trasporto.
- Sono esclusi dalle clausole della garanzia danni e/o difetti conseguenti all'uso non conforme.
- Si declina ogni responsabilità per eventuali lesioni provocate dall'uso non conforme dell'apparecchio.
- Le riparazioni devono essere affidate esclusivamente a un centro di assistenza ai clienti autorizzato da Powerplus tools.
■ Per ulteriori informazioni, telefonare al numero 00 32 3 292 92 90.
- Tutti i costi di trasporto sono a carico del cliente, salvo accordi diversi in forma scritta.
- Non sono inoltre consentiti reclami sulla garanzia qualora il danno al dispositivo sia dovuto alle conseguenze di una manutenzione inadequata o di un sovraccarico.
- Sono inderogabilmente esclusi dalla garanzia i danni derivati da infiltrazione di liquidi, penetrazione di polvere, danni intenzionali (perpetrati deliberatamente o dovuti a negligenza evidente), uso improprio (scopi per i quali il dispositivo non è idoneo), uso non competente (cioè senza rispettare le istruzioni fornite nel manuale), assemblaggio da parte di personale inesperto, fulmini, tensione di rete errata. Questa clausola non è restrittiva.
- L'accettazione dei reclami in base al regolamento di questa garanzia non comporta in nessun caso la proroga del periodo di validità della stessa né l'inizio di un nuovo periodo di garanzia in caso di sostituzione del dispositivo.
- I dispositivi o i componenti sostituiti nel periodo della garanzia sono pertanto di proprietà di Varo NV.
- Ci riserviamo il diritto di respingere i reclami nei casi in cui non sia possibile verificare l'acquisto o quando sia evidente che il prodotto non è stato sottoposto a una corretta manutenzione. (pulizia delle aperture di ventilazione, regolare assistenza per le spazzole al carbonio, ecc.).
■ Conservare lo scontrino come prova della data d'acquisto.
- L'apparecchio non smontato deve essere restituito al rivenditore in condizioni di pulizia accettabili, nella custodia preformata originale (se applicabile), accompagnato dalla prova d'acquisto.
- A garanzia di un funzionamento ottimale, l'apparecchio deve essere caricato almeno una volta al mese.
13 AMBIENTE
Ove la macchina, in seguito ad uso prolungato, dovesse essere sostituita, non gettarla tra i rifiuti domestici ma smaltirla in modo rispettoso per l'ambiente. I componenti di scarto degli apparecchi elettrici non devono essere smaltiti con i normali rifiuti domestici. Provvedere al riciclaggio laddove siano disponibili impianti adeguati. Consultare l'ente locale o il rivenditore per suggerimenti relativi al riciclaggio.
