Бренд	PowerPlus
Модель	POWXB30020
Тип продукта	Беспроводной ударный шуруповерт
Питание	Li-ion аккумулятор 20 В
Ёмкость аккумулятора	2000 мАч
Максимальный крутящий момент	160 Нм
Скорость холостого хода	0-2200 мин⁻¹
Частота ударов	0-2800 мин⁻¹
Тип патрона	Шестигранная втулка 1/4"
Вес (с аккумулятором)	Около 1,5 кг
Размеры (Д x Ш x В)	Около 200 x 70 x 200 мм
Напряжение зарядного устройства	20 В, 2 А
Время зарядки	Около 1 часа
Подсветка	Встроенный светодиодный фонарь
Регулятор скорости	Да, курковый
Реверсивное вращение	Да, переключатель влево/вправо
Защита от перегрузки	Автоматическое отключение
Защита от перегрева	Автоматическое отключение
Гарантия	36 месяцев (без аккумулятора и зарядного устройства)
Предназначение	Затяжка/откручивание болтов (напр., колес автомобиля)

Часто задаваемые вопросы - POWXB30020 PowerPlus

Как зарядить аккумулятор?

Подключите зарядное устройство к розетке, затем вставьте аккумулятор. Индикатор зарядного устройства загорается красным во время зарядки и зеленым, когда аккумулятор полностью заряжен. Время зарядки составляет около 1 часа. Используйте только прилагаемое зарядное устройство.

Как проверить уровень заряда аккумулятора?

Нажмите кнопку индикатора емкости на аккумуляторе. Три светодиода показывают уровень: 3 светодиода = полный, 2 светодиода = 60%, 1 светодиод = почти разряжен.

Как заменить насадку?

Убедитесь, что инструмент выключен и аккумулятор извлечен. Потяните втулку держателя насадки вперед, вставьте насадку до упора, затем отпустите втулку. Чтобы снять, снова потяните втулку и извлеките насадку.

Как изменить направление вращения?

Используйте переключатель направления вращения, расположенный над курком. Сдвиньте его влево для вращения по часовой стрелке (затяжка) и вправо для вращения против часовой стрелки (откручивание). Перед переключением убедитесь, что инструмент полностью остановлен.

Что означает светодиод на инструменте?

Передний светодиод загорается при легком нажатии на курок. Он освещает рабочую зону. Не смотрите прямо на луч.

Как очистить шуруповерт?

Содержите вентиляционные отверстия в чистоте. Протирайте корпус мягкой влажной тканью (с мыльной водой). Не используйте растворители, такие как бензин или спирт.

Какой гарантийный срок?

Гарантия составляет 36 месяцев с даты покупки на изделие, но не распространяется на аккумуляторы, зарядные устройства, нормальный износ и повреждения из-за неправильного использования.

Можно ли использовать другие аккумуляторы?

Используйте только совместимые аккумуляторы PowerPlus 20 В. Использование других аккумуляторов может повредить инструмент или создать угрозу безопасности.

Этот инструмент бесщеточный?

Нет, эта модель щеточная. Для продления срока службы рекомендуется регулярно обслуживать угольные щетки.

Какие меры предосторожности следует соблюдать?

Надевайте защитные очки. Не носите свободную одежду. Держите инструмент за изолированные поверхности, если есть риск коснуться скрытого провода. Избегайте контакта с водой и храните в недоступном для детей месте.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ POWXB30020 PowerPlus

RU РУССКИЙ ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

BG БЪЛГАРСКИ ПРЕВОД НА ОРИГИНАЛНОТО РЬКОВОДСТВО

POWERPLUS XB POWERPLUS XB 1 2 3 4 5 6 7 8 9 10 11 12 FIG.A

5 ОБЩАЯ ИНСТРУКЦИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ПРИ РАБОТЕ С ЭЛЕКТРОИНСТРУМЕНТОМ 4

5.1 Рабочее место....4

5.2 Электробезопасность 4

5.3 Личная безопасность .... 5

5.4 Эксплуатация и уход за электроинструментом .... 5

5.5 Обслуживание....6

6 ДОПОЛНИТЕЛЬНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ .... 6

7 ДОПОЛНИТЕЛЬНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ДЛЯ АККУМУЛЯТОРОВ И ЗАРЯДНЫХ УСТРОЙСТВ....7

7.1 Аккумуляторы....7

7.2 Зарядные устройства 8

8 ХАРАКТЕРИСТИКИ......8

8.1 Литий-ионный аккумулятор (6)......8

8.2 Переключатель направления вращения вперед/назад (вправо/влево) (3) 8

8.3 Регулятор частоты вращения....8

8.4 Светодиодная подсветка (8) 8

8.5 Система защиты....8

8.5.1 Защита от перегрузки....8

8.5.2 Защита от перегрева....8

9 РАБОТА....9

9.1 Зарядка аккумуляторного блока....9

9.1.1 Индикация зарядки (Рис. 1)....9

9.2 Индикаторы заряда аккумулятора (Рус. 1а)....10

9.3 Установка и удаление аккумулятора (Рус. 2) 10

POWERPLUS® HIGH QUALITY TOOLS

POWXB30020 RU

9.4 Винты....10
9.5 Замена бита (Рус. 3)....10
9.5.1 Установка бита 10
9.5.2 Снятие бита....10
9.6 Выключатель (7) 10
9.6.1 Фиксатор выключателя (Рис. 4)....11
9.6.2 Направление вращения (Рис. 5)....11
9.6.2.1 Вращение по часовой стрелке:....11
9.6.2.2 Вращение против часовой стрелки:....11
9.6.3 Регулятор частоты вращения....11
9.7 Светодиодный светильник (Рис. 6)......11
10 ЧИСТКА И ОБСЛУЖИВАНИЕ ..... 11
10.1 Чистка....11
10.2 Yxod....12
11 ТЕХНИЧЕСКИЕ ДАННЫЕ....12
12 ГАРАНТИЯ 12
13 ОКРУЖАЮЩАЯ СРЕДА .... 13

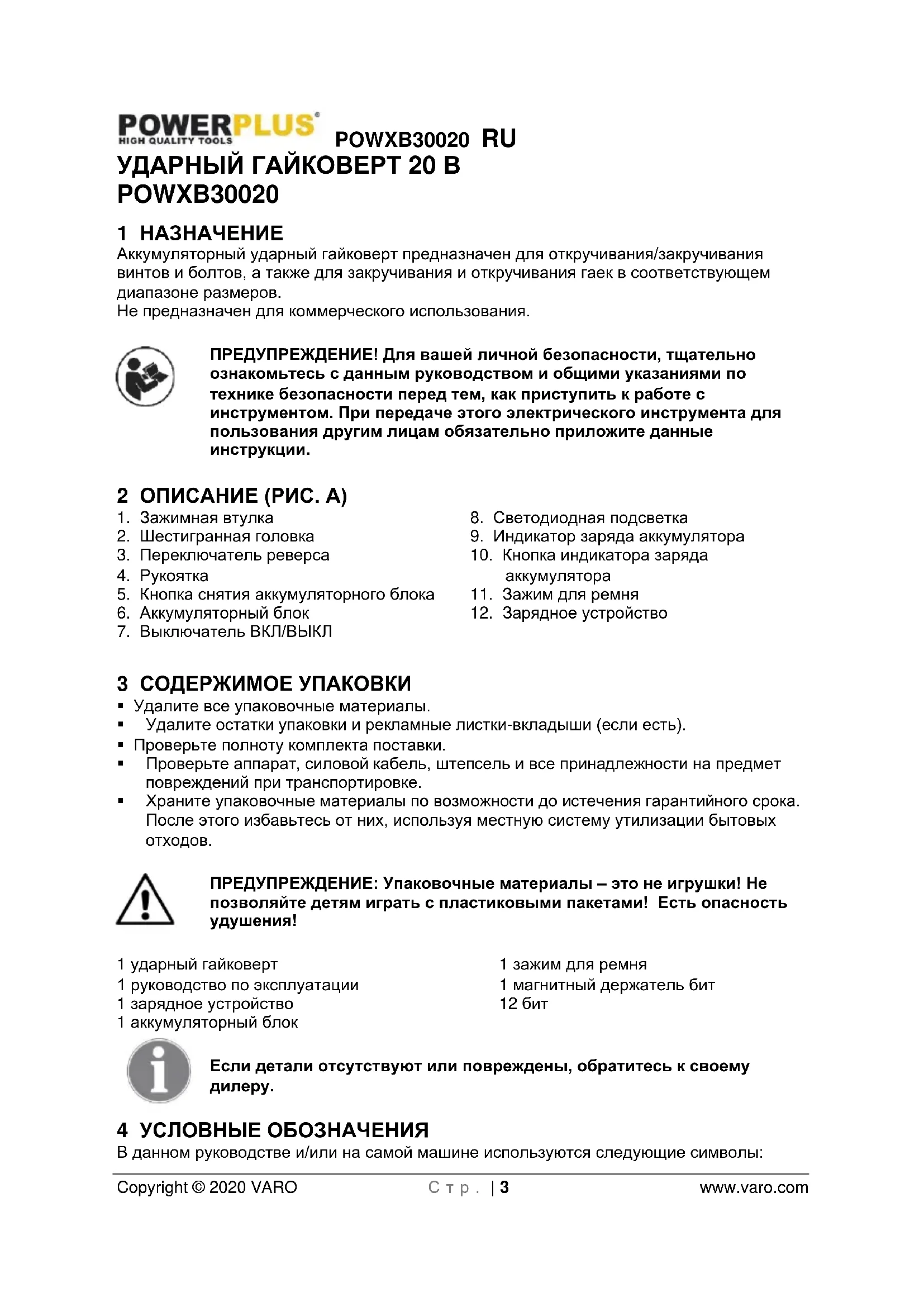

УДАРНЫЙ ГАЙКОВЕРТ 20 В POWXB30020

1 НАЗНАЧЕНИЕ

Аккумуляторный ударный гайковерт предназначен для откручивания/закручивания винтов и болтов, а также для закручивания и откручивания гаек в соответствующем диапазоне размеров.

Не предназначен для коммерческого использования.

ПРЕДУПРЕЖДЕНИЕ! Для вашей личной безопасности, тщательно ознакомьтесь с данным руководством и общими указаниями по технике безопасности перед тем, как приступить к работе с инструментом. При передаче этого электрического инструмента для пользования другим лицам обязательно приложите данные инструкции.

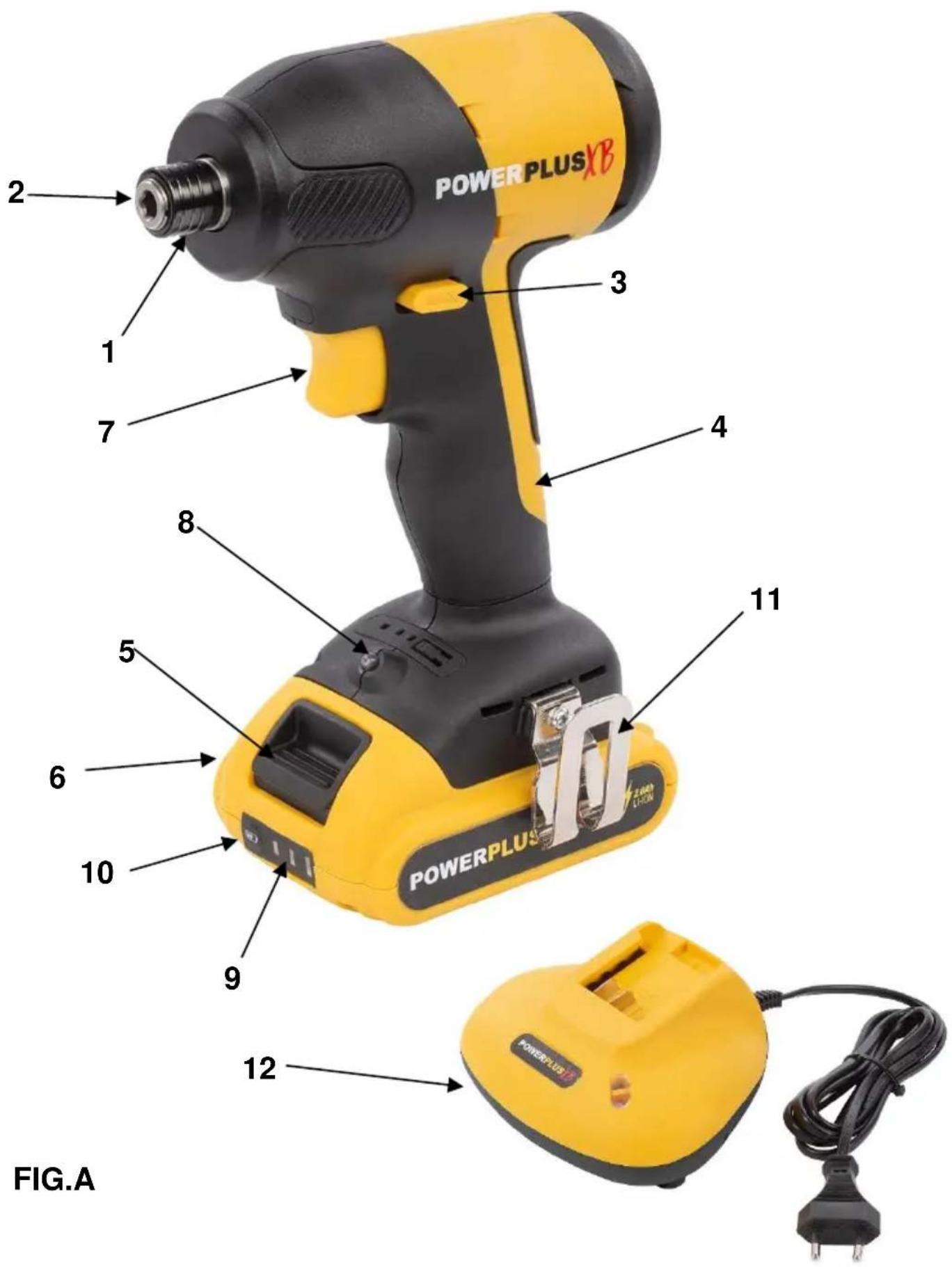

2 ОПИСАНИЕ (РИС. А)

1. Зажимная втулка
2. Шестигранная головка
3. Переключатель реверса
4. Рукоятка
5. Кнопка снятия аккумуляторного блока
6. Аккумуляторный блок

7. Выключатель ВКЛ/ВЫКЛ

8. Светодиодная подсветка

9. Индикатор заряда аккумулятора
10. Кнопка индикатора заряда аккумулятора
11. Зажим для ремня
12. Зарядное устройство

3 СОДЕРЖИМОЕ УПАКОВКИ

▪ Удалите все упаковочные материалы.
- Удалите остатки упаковки и рекламные листки-вкладыши (если есть).
- Проверьте полноту комплекта поставки.
- Проверьте аппарат, силовой кабель, штепсель и все принадлежности на предмет повреждений при транспортировке.
- Храните упаковочные материалы по возможности до истечения гарантийного срока. После этого избавьтесь от них, используя местную систему утилизации бытовых отходов.

ПРЕДУПРЕЖДЕНИЕ: Упаковочные материалы – это не игрушки! Не позволяйте детям играть с пластиковыми пакетами! Есть опасность удушения!

1 ударный гайковерт

1 руководство по эксплуатации

1 зарядное устройство

1 аккумуляторный блок

1 зажим для ремня

1 магнитный держатель бит

12 бит

Если детали отсутствуют или повреждены, обратитесь к своему дилеру.

4 УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

В данном руководстве и/или на самой машине используются следующие символы:

	Обозначает риск получения травмы или повреждения инструмента.		Соответствие с основными стандартами по безопасности применимых Европейских директив.
	Прочитайте руководство перед использованием.		Класс II - Машина имеет двойную изоляцию; поэтому провод заземления не требуется (только для зарядного устройства).
	Температура окружающей среды 40 °C макс. (только для аккумулятора).		Не подвергайте зарядное устройство и аккумуляторный блок воздействию воды.
	Используйте аккумулятор и зарядное устройство в закрытых помещениях.		Не сжигайте аккумуляторный блок или зарядное устройство.

5 ОБЩАЯ ИНСТРУКЦИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ПРИ РАБОТЕ С ЭЛЕКТРОИНСТРУМЕНТОМ

Прочтите все указания инструкции по технике безопасности. Несоблюдение указаний инструкции может привести к поражению электрическим током, пожару и/или серьезной травме. Сохраните инструкцию для последующего использования. Термин «электроинструмент» в инструкции по технике безопасности относится к вашему электроинструменту, работающему от электросети (с кабелем) или от батареи (без кабеля).

5.1 Рабочее место

- Поддерживайте чистоту и хорошее освещение на рабочем месте. Беспорядок и плохое освещение могут привести к опасным случаям.

- Не используйте электроинструменты во взрывоопасной окружающей среде, например, в присутствии огнеопасных жидкостей, газов или пыли. Электроинструменты порождают искры, которые могут воспламенить пыль или испарения.

- При работе электроинструмента дети и наблюдатели должны находиться на безопасном расстоянии. Отвлечение внимания может привести к потере управления.

5.2 Электробезопасность

Всегда проверяйте, чтобы напряжение в сети соответствовало напряжению, указанному на табличке с техническими данными.

- Штепсели электроинструментов должны соответствовать розетке. Никогда не вносите изменений в конструкцию штепселя. Не используйте никакие адаптеры с заземленными электроинструментами. Оригинальные штепсели и соответствующие им розетки уменьшат риск поражения электрическим током.

- Не прикасайтесь к заземленным поверхностям, например, к трубам, радиаторам, кухонным плитам и холодильникам. При заземлении тела возрастает риск поражения электрическим током.

- Не подвергайте электроинструменты воздействию дождя или влажной среды. При попадании воды в электроинструмент возрастает риск поражения электрическим током.

POWXB30020 RU

• Избегайте повреждения кабеля. Никогда не пользуйтесь кабелем для переноса, вытягивания или отсоединения электроинструмента от розетки. Храните кабель подальше от источников тепла, нефтепродуктов, острых краев или движущихся деталей. Поврежденные или запутанные кабели увеличивают риск поражения электрическим током.
• При работе с электроинструментом вне помещений пользуйтесь кабелем-удлинителем, предназначенным для использования вне помещений. Использование кабеля, предназначенного для работы вне помещений, уменьшит риск поражения электрическим током.
• Если работа с электроинструментом во влажных условиях неизбежна, пользуйтесь устройством защитного отключения (УЗО) тока. Использование УЗО уменьшит риск поражения электрическим током.

5.3 Личная безопасность

• Будьте бдительны, следите за своими действиями и руководствуйтесь здравым смыслом при работе с электроинструментом. Не пользуйтесь электроинструментом, когда вы устали или находитесь под влиянием наркотических препаратов, алкоголя или лекарств. Потеря внимания при работе с электроинструментами лишь на мгновение может привести к серьезной травме.
• Используйте защитное снаряжение. Всегда надевайте очки для защиты глаз. Защитное снаряжение, в частности, противопылевой респиратор, обувь с предохраняющей от скольжения подошвой, защитный шлем или средства защиты органов слуха, используемые в соответствующих условиях, уменьщат риск травмы.
• Не допускайте непреднамеренного включения машины. Перед подключением к сети убедитесь, что выключатель находится в выключенном положении. Переноска электроинструментов, держа палец на выключателе, или подсоединение электроинструментов в сеть, когда выключатель находится во включенном положении, могут привести к несчастным случаям.
• Уберите все регулировочные или гаечные ключи перед включением электроинструмента. Регулировочный или гаечный ключ, оставленный во вращающейся части электроинструмента, может привести к травмам.
• Не тянитесь слишком далеко. Постоянно поддерживайте устойчивость на ногах. Это позволит лучше управлять электроинструментом в непредвиденных ситуациях.
• Одевайтесь соответствующим образом. Не надевайте просторную одежду или ювелирные изделия. Держите волосы, одежду и перчатки подальше от электроинструмента. Просторная одежда, ювелирные изделия или длинные волосы могут застрять в движущихся частях электроинструмента.
• Если предусмотрены устройства для отвода и сбора пыли, убедитесь в том, что они подсоединены и используются надлежащим образом. Использование таких устройств может уменьшить опасность, связанную с пылью.

5.4 Эксплуатация и уход за электроинструментом

- Не перегружайте электроинструмент. Используйте электроинструмент в соответствии с его назначением. Правильно подобранный инструмент выполнит работу лучше и надежнее в том режиме, на который он рассчитан.

- Не используйте электроинструмент с неисправным выключателем. Электроинструмент с неисправным выключателем опасен и подлежит ремонту.

- Отсоедините штепсельную вилку от источника питания перед регулировкой, сменой принадлежностей или хранением электроинструментов. Такие предупредительные меры безопасности уменьшат риск непреднамеренного включения электроинструмента.

- Храните неиспользуемые электроинструменты в недоступных для детей местах и не позволяйте людям, не знакомым с электроинструментом или с данными

POWXB30020 RU

инструкциями, работать с электроинструментом. Электроинструменты представляют потенциальную опасность в руках неподготовленных пользователей.

• Содержите электроинструменты в исправности. Следите за тем, чтобы не было смещения или заедания движущихся частей, повреждения деталей или какого-либо другого обстоятельства, которое может повлиять на функционирование электроинструмента. Если электроинструмент поврежден, его необходимо отремонтировать. Множество несчастных случаев вызвано использованием электроинструментов, с которыми не обращались надлежащим образом.
• Содержите режущие инструменты острыми и чистыми. Правильно обслуживаемые режущие инструменты с острыми режущими кромками меньше заедают и легче управляются.
• Используйте электроинструмент, принадлежности, режущие инструменты и т.п. в соответствии с данными инструкциями и назначением конкретного типа электроинструмента, принимая во внимание условия и характер выполняемой работы. Использование электроинструмента не по назначению может привести к потенциально опасным ситуациям.

5.5 Обслуживание

- Ваш электроинструмент должен обслуживаться квалифицированным специалистом, который использует только стандартные запасные части. Это обеспечит соответствие требуемым стандартам безопасности.

6 ДОПОЛНИТЕЛЬНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

• Держите электроинструмент за изолированные поверхности захвата при выполнении работы, когда режущий инструмент может контактировать со скрытой электропроводкой. При контакте с проводом под напряжением открытые металлические части инструмента также окажутся под напряжением и могут вызвать поражение оператора электрическим током.
• Фактическое значение крутящего момента может изменяться в зависимости от чистоты и состояния резьбы, а также других факторов. При затягивании критически важных компонентов проверьте фактическое значение крутящего момента, действующего на крепление, с помощью механического динамометрического ключа (не входит в комплект).
• Не снимайте с электроинструмента ярлыки и заводские таблички. На них есть важная информация по технике безопасности. Если текст не читается или табличка отсутствует, обратитесь в Varo за заменой.
• Не допускайте случайного включения инструмента. Перед включением электроинструмента подготовьтесь к работе.
• Не кладите электроинструмент до его полной остановки. Движущиеся детали могут зацепиться за поверхность, и электроинструмент выйдет из-под контроля.
• Ручной электроинструмент необходимо крепко держать обеими руками, чтобы нейтрализовать пусковой крутящий момент.
• Не оставляйте электроинструмент с подключенным аккумуляторным блоком без присмотра. Перед уходом отключите электроинструмент и снимите аккумуляторный блок.
• При использовании зарядное устройство аккумулятора нагревается. При недостаточной вентиляции, повреждении в электрической цепи или использовании в условиях высоких температур нагрев зарядного устройства может достигнуть опасного уровня и создавать риск пожара. Не ставьте зарядное устройство на легковоспламеняющуюся поверхность. Не закрывайте вентиляционные отверстия зарядного устройства. Особенно не рекомендуется ставить зарядное устройство на ковры и половики: они не только огнеопасны, но и закрывают вентиляционные

POWXB30020 RU

отверстия в нижней части. Располагайте зарядное устройство на устойчивой, прочной, невоспламеняющейся поверхности (например, устойчивом металлическом верстаке или бетонном полу) на удалении как минимум в 1 фут (30 см) от легковоспламеняющихся предметов, например, занавесок или стен. Держите на рабочем месте огнетушитель и детектор дыма. Периодически проверяйте состояние зарядного устройства и аккумуляторного блока при зарядке.

• Это изделие — не игрушка. Храните его в недоступном для детей месте.
• В перечне предупреждений, мер предосторожности и инструкций не рассматриваются все возможные условия и ситуации. Оператор должен сам проявлять здравый смысл и осторожность, поскольку невозможно предусмотреть инструкции для каждого конкретного случая.

7 ДОПОЛНИТЕЛЬНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ДЛЯ АККУМУЛЯТОРОВ И ЗАРЯДНЫХ УСТРОЙСТВ

Используйте только предназначенные для данного электроинструмента аккумуляторы и зарядные устройства.

7.1 Аккумуляторы

■ Ни в коем случае не пытайтесь вскрывать аккумуляторы.
- Не храните аккумуляторы в местах, где температура может превышать 40 °C.
- Заряжайте аккумуляторы только при температурах окружающей среды от 4 °C до 40 °C.

- Храните ваши аккумуляторы в сухом прохладном месте (5 °C - 20 °C). Никогда не храните аккумуляторы в разряженном состоянии.

- Литий-ионные аккумуляторы лучше всего регулярно разряжать и перезаряжать (минимум 4 раза в год). При длительном хранении литий-ионного аккумулятора идеальной является его зарядка до 40% мощности.

- При утилизации аккумуляторов, руководствуйтесь инструкциями, приведенными в разделе «Защита окружающей среды».

- Не вызывайте короткие замыкания. Если создается соединение между положительной (+) и отрицательной (-) клеммой напрямую или через случайный контакт с металлическими предметами, возникает короткое замыкание аккумулятора, и будет протекать большой ток, вызывая выделение тепла, которое может привести к разрыву корпуса или возгоранию.

- Не нагревайте аккумуляторы. Если аккумуляторы нагреваются до температуры выше 100 °C, могут повредиться уплотнения, изолирующие сепараторы и другие полимерные компоненты, вызывая утечку электролита и/или внутреннее короткое замыкание, приводящее к выделению тепла с последующим разрывом или возгоранием. Кроме того, не бросайте аккумуляторы в огонь - может произойти взрыв и/или сильное горение.

- В экстремальных условиях может произойти утечка аккумулятора. Если вы заметите жидкость на аккумуляторе, сделайте следующее:

–Осторожно сотрите жидкость с помощью ветоши. Избегайте контакта с кожей.

–При контакте с кожей или глазами, следуйте указаниям ниже:

Немедленно промойте водой. Нейтрализуйте слабой кислотой, такой как лимонный сок или уксус.
√ При контакте с глазами, промойте в большом количестве чистой воды в течение минимум 10 минут. Обратитесь к врачу.

POWXB30020 RU

Опасность возгорания! Избегайте короткого замыкания контактов отсоединенного аккумулятора. Не сжигайте аккумуляторы.

7.2 Зарядные устройства

• Никогда не пытайтесь заряжать неперезаряжаемые аккумуляторы.
  ■ Немедленно заменяйте дефектные шнуры.
  ■ Не подвергайте действию воды.
• Не вскрывайте зарядное устройство.
• Не вставляйте никаких предметов в зарядной устройство.
• Зарядное устройство предназначено только для использования внутри помещений.

8 ХАРАКТЕРИСТИКИ

8.1 Литий-ионный аккумулятор (6)

Преимущества литий-ионных аккумуляторов:

• Литий-ионные аккумуляторы имеют более высокую емкость/весовое соотношение (более высокую мощность при менее тяжелом и более компактном аккумуляторе).
• Отсутствие эффекта памяти (потери емкости после нескольких циклов зарядки/разрядки) как у других типов аккумуляторов. (Ni-Cd, Ni-MeH...).
  ■ Низкий саморазряд (см. также раздел: «Хранение»).

8.2 Переключатель направления вращения вперед/назад (вправо/влево) (3)

Ваш инструмент имеет переключатель реверса, расположенный над пусковым выключателем.

ВНИМАНИЕ: Во избежание повреждения редуктора, перед тем как изменять направление вращения или выбирать другую скорость (HI-LO), всегда дождитесь полной остановки патрона. Для остановки отпустите пусковой выключатель.

8.3 Регулятор частоты вращения

Ваш инструмент оснащен регулятором частоты вращения. При приложении усилия нажатия на пусковой выключатель соответственно будут увеличиваться/уменьшаться частота вращения и крутящий момент.

8.4 Светодиодная подсветка (8)

Ваш инструмент оснащен светодиодной подсветкой, находящейся в передней части.

8.5 Система защиты

8.5.1 Защита от перегрузки

Когда инструмент работает в таком режиме, что он начинает потреблять аномально высокий ток, инструмент автоматически останавливается без каких-либо указаний. В этом случае выключите инструмент и прекратите использование, которое приводит к перегрузке инструмента. Затем включите инструмент для повторного запуска.

8.5.2 Защита от перегрева

При перегреве инструмента он автоматически останавливается. В этом случае дайте инструменту остыть перед повторным включением.

9 РАБОТА

9.1 Зарядка аккумуляторного блока

Аккумуляторный блок для этого инструмента поставляется в состоянии низкой зарядки для предотвращения возможных проблем. Следовательно, перед использованием блок необходимо зарядить.

Примечание: Аккумуляторы не достигнут полного заряда после первой зарядки. Для полной зарядки требуется несколько циклов. Аккумулятор следует заряжать только в помещении.

После нормального использования время полной зарядки аккумулятора составит 1 час. Во время зарядки аккумуляторный блок становиться слегка теплым, это является нормальным и не свидетельствует о проблеме.

Не помещайте зарядное устройство в место с экстремально высокими или низкими температурами. Лучше всего устройство будет работать при комнатной температуре. При полной зарядке аккумулятора отсоедините вилку зарядного устройства от источника питания и извлеките аккумуляторный блок из зарядного устройства.

Примечание:

1. Перед зарядкой дайте аккумуляторному блоку полностью охладиться.

2. Осмотрите аккумуляторный блок перед зарядкой, на заряжайте треснувший или протекающий аккумуляторный блок.

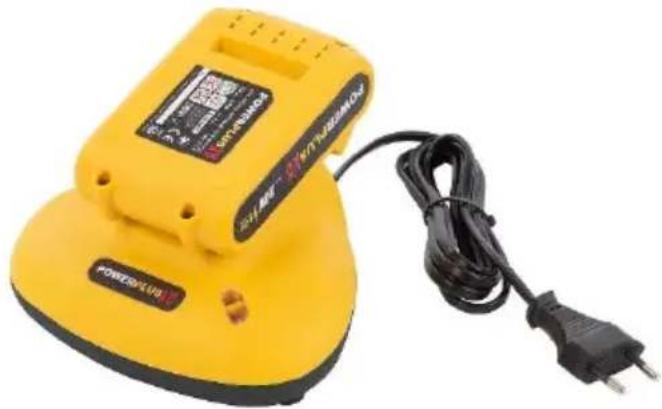

9.1.1 Индикация зарядки (Рис. 1)

Подключите зарядное устройство к электрической розетке:

▪ Горит постоянно зеленым светом: готов к зарядке.

■ Горит постоянно красным светом: зарядка

▪ Горит постоянно зеленым светом: заряжено.

- Горит постоянно зеленым и красным светом: аккумулятор или зарядное устройство повреждены.

Примечание: Если аккумулятор не устанавливается надлежащим образом, отсоедините его и убедитесь в правильной модели аккумуляторного блока для данного зарядного устройства, как показано в таблице технических характеристик. Не заряжайте аккумуляторные блоки, которые не соответствуют зарядному устройству.

1. Периодически проверяйте состояние зарядного устройства и аккумуляторного блока при подключении.

2. Отключайте зарядное устройство от сети и отсоединяйте его от аккумуляторного блока после окончания зарядки.

3. Перед использованием аккумуляторного блока дайте ему полностью остыть.

4. Храните зарядное устройство и аккумуляторный блок в помещении, в недоступном для детей месте.

ПРИМЕЧАНИЕ: Если аккумулятор становится горячим после продолжительного использования в инструменте, дайте ему охладиться до комнатной температуры перед зарядкой. Это продлит срок службы аккумуляторов.

ПРИМЕЧАНИЕ: Вынимайте аккумуляторный блок из корпуса зарядного устройства большим пальцем или другими пальцами, нажмите кнопку фиксатора и одновременно потяните аккумуляторный блок.

9.2 Индикаторы заряда аккумулятора (Рис. 1a)

На аккумуляторном блоке предусмотрены индикаторы заряда аккумулятора, благодаря которым можно оценить оставшийся уровень заряда аккумулятора, нажав кнопку (10).

Перед использованием электроинструмента, нажав кнопку, убедитесь, что заряда аккумулятора достаточно для нормальной работы.

Уровень заряда аккумулятора показывается тремя светодиодными индикаторами.

Горят три светодиода: аккумулятор полностью заряжен.

Горят два светодиода: аккумулятор заряжен на 60 %.

Горит один светодиод: аккумулятор почти разряжен.

9.3 Установка и удаление аккумулятора (Рис. 2)

ПРЕДУПРЕЖДЕНИЕ: Перед выполнением любых регулировок убедитесь, что дрель выключена, а переключатель вращения находится в центральном положении.

• Держите инструмент одной рукой, а аккумуляторный блок (6) другой рукой.
• Для установки: нажмите и вставьте аккумуляторный блок в аккумуляторный отсек. Перед началом эксплуатации электроинструмента убедитесь, что защелка на задней стороне аккумулятора встала на место и что аккумулятор надежно закреплен.
• Для снятия: одновременно нажмите защелку аккумулятора и извлеките аккумуляторной блок.

9.4 Винты

- Рекомендуется использовать самоцентрирующиеся винты (например, винты Torx, с потайной головкой), так как они позволят вам работать безопасно и надежно.

9.5 Замена бита (Рус. 3)

• Перед установкой или снятием патрона всегда убедитесь, что инструмент выключен и извлечен аккумуляторный блок.
• Чтобы установить патрон, наденьте его на наконечник инструмента до фиксации на месте. Чтобы удалить патрон, просто снимите его.

1. Вставьте бит в держатель бита до упора, одновременно потянув по направлению к биту втулку на держателе бита.
2. Снова отпустите втулку.
3. Убедитесь, что бит надежно установлен.

9.5.2 Снятие бита

Потяните втулку на держателе бита по направлению к биту, и, крепко удерживая ее, снимите бит.

9.6 Выключатель (7)

Инструмент включается и выключается при нажатии и отпускании пускового выключателя.

9.6.1 Фиксатор выключателя (Рис. 4)

Пусковой выключатель может быть заблокирован в положении OFF (ВЫКЛ).

Эта позволяет снизить вероятность случайного запуска, когда дрель не используется.

Чтобы заблокировать пусковой выключатель, установите переключатель направления вращения в среднем положении.

9.6.2 Направление вращения (Рис. 5)

Направлением вращения можно управлять с помощью переключателя направления вращения, находящегося над пусковым выключателем.

9.6.2.1 Вращение по часовой стрелке:

Правое: Чтобы выбрать правое вращение, отпустите выключатель и переведите переключатель реверса в левую сторону инструмента.

9.6.2.2 Вращение против часовой стрелки:

Левое: Чтобы выбрать обратное вращение, переведите переключатель в правую сторону инструмента.

9.6.3 Регулятор частоты вращения

Этот инструмент имеет регулятор частоты вращения, который обеспечивает более высокую частоту вращения и крутящий момент при увеличении нажатия на пусковой выключатель.

Частота вращения регулируется величиной нажатия пускового выключателя.

9.7 Светодиодный светильник (Рис. 6)

Светодиодный светильник служит для подсветки и проверки рабочей зоны при работающем двигателе, если нажать слегка переключатель, а также для освещения во время работы.

ПРЕДУПРЕЖДЕНИЕ: Не смотрите прямо на луч прибора. Никогда не направляйте луч на человека или на какой-либо иной предмет, кроме заготовки.

Не направляйте преднамеренно луч на персонал и следите за тем, чтобы луч не светил в глаз человека дольше 0,25 с.

10 ЧИСТКА И ОБСЛУЖИВАНИЕ

10.1 Чистка

• Содержите вентиляционные отверстия машины в чистоте для предотвращения перегрева двигателя.
• Регулярно очищайте корпус машины мягкой тряпкой, желательно после каждого использования.
• Не допускайте попадания пыли и грязи в вентиляционные отверстия.
• Если грязь не отходит, используйте мягкую ткань, смоченную в мыльной воде.
• Никогда не используйте такие растворители, как бензин, спирт, аммиачная вода и т.п. Эти растворители могут повредить пластмассовые детали.

10.2 yxod

- Наши станки рассчитаны на длительную эксплуатацию при минимальном обслуживании. Продолжительность безотказной работы станка зависит от правильного ухода и регулярной чистки.

11 ТЕХНИЧЕСКИЕ ДАННЫЕ

Номер модели	POWXB30020
Номинальное напряжение (постоянный ток)	20 В
Частота вращения	0 - 2200 об/мин
Число ударов	0 - 2800 уд./мин
Тип головки	14 "
Макс. крутящий момент	160 Нм
Емкость аккумулятора	20 В – 2000 мАч
Номинальный выход зарядного устройства	20 В - 2 А

12 ГАРАНТИЯ

• В соответствии с законодательными требованиями, данный продукт обеспечивается гарантией на срок 36 месяцев, исчисляемый с даты приобретения первым покупателем.
• Данная гарантия охватывает все дефекты материалов или производства, исключая батареи, зарядные устройства, дефектные детали, подвергаемые естественному износу, особенно такие, как подшипники, щетки, кабели и штепсельные вилки, или принадлежности, такие как сверла, головки сверл, пильные полотна и т. д.; она не включает повреждения или дефекты, возникающие вследствие ненадлежащего обращения, несчастных случаев или внесения изменений в конструкцию, а также не включает транспортные расходы.
• Повреждения и/или дефекты, возникающие вследствие неправильной эксплуатации, также не подпадают под условия данной гарантии.
• Мы также отказываемся от всех обязательств в отношении любых телесных повреждений, возникающих вследствие неправильной эксплуатации инструмента.
• Ремонт может выполняться только в авторизованном центре обслуживания покупателей инструментов Powerplus.
• Дополнительную информацию вы всегда можете получить по телефону 00 32 3 292 92 90.
• Любые транспортные расходы должен нести покупатель, если не согласовано иное в письменной форме.
• Вместе с тем, не может быть предъявлено никакой претензии по гарантии, если повреждение устройства является результатом небрежного обслуживания или перегрузки.
• Из гарантии определенно исключается повреждение, возникающее вследствие проникновения жидкости, сильного запыления, умышленного повреждения (преднамеренно или по грубой небрежности), неправильной эксплуатации (использования устройства не по назначению), неправомочного использования (например, несоблюдения инструкций, приведенных в руководстве), неквалифицированной сборки, разряда молнии, неправильного напряжения сети. Данный список не является исчерпывающим.
• Принятие претензий по гарантии не является основанием для продления гарантийного периода или назначения нового гарантийного периода в случае замены устройства.
• Устройства или детали, замененные по гарантии, остаются собственностью компании Varo NV.

POWXB30020 RU

• Мы сохраняем за собой право отказать в удовлетворении претензии во всех случаях, когда не может быть подтвержден факт покупки, или когда очевидно, что за изделием не производился надлежащий уход. (Очистка вентиляционных отверстий, регулярное обслуживание угольных щеток и т.п.).
• Для подтверждения даты покупки следует хранить чек.
• Ваше устройство следует возвращать поставщику в неразобранном виде, в приемлемо чистом состоянии (в оригинальной противоударной упаковке, если таковая имелась), приложив документ о покупке.
• Для обеспечения оптимальной работы этого инструмента его необходимо заряжать минимум 1 раз в месяц.

13 ОКРУЖАЮЩАЯ СРЕДА

Если Ваш аппарат требует замены после длительного использования, не выбрасывайте его вместе с домашним мусором, а используйте экологически безопасный способ для его утилизации.

С отходами деталей электрических машин нельзя обращаться как с обычными бытовыми отходами. Позаботьтесь об утилизации там, где для этого есть соответствующие установки. Проконсультируйтесь у местных органов власти или у продавца о возможности утилизации.

1 ПРЕДНАЗНАЧЕНИЕ НА УПОТРЕБАТА....3

2 ОПИСАНИЕ (ФИГ. А) 3

3 СПИСЪК НА СЪДЪРЖАНИЕТО НА ОПАКОВКАТА....3

4 СИМВОЛИ 3

5 ОБЩИ ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ ПРИ ИЗПОЛЗВАНЕ НА ЕЛЕКТРОИНСТРУМЕНТИ......4

5.1 Работна зона ....4

5.2 Електробезопасност....4

5.3 Лична безопасност....5

5.5 Сервизно обслужване....6

6 ДОПЪЛНИТЕЛНИ ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ ПРИ РАБОТА С БОРМАШИНИ ......6

7 ДОПЪЛНИТЕЛНИ ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ ЗА АКУМУЛАТОРНИ БАТЕРИИ И ЗАРЯДНИ УСТРОЙСТВА ..... 7

7.1 Бамерuu....7

7.2 Зарядни устройства....7

8 МЕХАНИЗМИ 8

8.1 Литиево-йонна (li-ion) батерия (6)......8

УДАРЕН ВИНТОВЪРТ 20 В POWXB30020

5 ОБЩИ ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ ПРИ ИЗПОЛЗВАНЕ НА ЕЛЕКТРОИНСТРУМЕНТИ

5.2 Електробезопасност

5.5 Сервизно обслужване

6 ДОПЪЛНИТЕЛНИ ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ ПРИ РАБОТА С БОРМАШИНИ

7 ДОПЪЛНИТЕЛНИ ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ ЗА АКУМУЛАТОРНИ БАТЕРИИ И ЗАРЯДНИ УСТРОЙСТВА

7.2 Зарядни устройства

8.1 Литиево-йонна (li-ion) батерия (6)

Преимущества на литиево-йонните батерии:

9.7 Светодиодна лампа (Фиг. 6)

10 ПОЧИСТВАНЕ И ПОДДРЪЖКА

10.1 Почистване
