POWXB30020 - Wkrętarka PowerPlus - Bezpłatna instrukcja obsługi
Znajdź bezpłatnie instrukcję urządzenia POWXB30020 PowerPlus w formacie PDF.
| Marka | PowerPlus |
| Model | POWXB30020 |
| Typ produktu | Akumulatorowa wkrętarka udarowa |
| Zasilanie | Akumulator Li-ion 20 V |
| Pojemność akumulatora | 2000 mAh |
| Maksymalny moment obrotowy | 160 Nm |
| Prędkość obrotowa na biegu jałowym | 0-2200 obr/min |
| Częstotliwość udarów | 0-2800 udarów/min |
| Rodzaj uchwytu | Nasada sześciokątna 1/4" |
| Waga (z akumulatorem) | Około 1,5 kg |
| Wymiary (Dł. x Szer. x Wys.) | Około 200 x 70 x 200 mm |
| Napięcie ładowarki | 20 V, 2 A |
| Czas ładowania | Około 1 godziny |
| Oświetlenie | Wbudowana dioda LED |
| Regulacja prędkości | Tak, przez spust |
| Obrót odwracalny | Tak, przełącznik lewo/prawo |
| Zabezpieczenie przed przeciążeniem | Automatyczne wyłączanie |
| Zabezpieczenie przed przegrzaniem | Automatyczne wyłączanie |
| Gwarancja | 36 miesięcy (bez akumulatora i ładowarki) |
| Przeznaczenie | Dokręcanie/odkręcanie śrub (np. kół samochodowych) |
Często zadawane pytania - POWXB30020 PowerPlus
Pytania użytkowników dotyczące POWXB30020 PowerPlus
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Wkrętarka w formacie PDF za darmo! Znajdź swoją instrukcję POWXB30020 - PowerPlus i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. POWXB30020 marki PowerPlus.
INSTRUKCJA OBSŁUGI POWXB30020 PowerPlus
1 PRZEZNACZENIE....3
5.1 Miejsce użytkowania....4
5.2 Bezpieczeństwo elektryczne....4
5.3 Bezpieczeństwo osobiste....4
5.4 Użytkowanie i konserwacja elektronarzędzi ....5
5.5 Serwis....5
6 DODATKOWE ZALECENIA DOTYCZĄCE BEZPIECZEŃSTWA DLA WIERTAREK....6
7 DODATKOWE ZALECENIA DOTYCZĄCE BEZPIECZEŃSTWA DLA AKUMULATORÓW I ŁADOWAREK ......6
8.2 Wybierak obrotów do przodu/do tyłu (wybierak obrotów w lewo/w prawo) (3).7
8.3 Zmienna prędkość obrotowa 8
8.5.1 Zabezpieczenie przeciążeniowe 8
8.5.2 Ochrona przed przegrzaniem....8
9 OBSŁUGA....8
9.1 Ładowanie pakietu akumulatorów....8
9.1.1 Wskazania ładowania (ryc. 1)....8
9.2 Wskaźnik pojemności akumulatora....9
9.3 Wkładanie i wyjmowanie akumulatora (ryc. 2)....9
9.4 Šruby....9
POWERPLUS® HIGH QUALITY TOOLS
POWXB30020 PL
9.5 Wymiana końcówki (ryc. 3)....9
9.5.1 Wprowadzanie końcówki 10
9.5.2 Wyjmowanie końcówki....10
9.6 Przełącznik (7)....10
9.6.1 Blokada przełącznika (ryc. 4)....10
9.6.2 Kierunek obrotów (ryc. 5)....10
9.6.2.1 Obrót w prawo:....10
9.6.2.2 Obrót w lewo:....10
9.6.3 Zmienna prędkość obrotowa....10
9.7 Lampka LED (rys. 6)....10
10 CZYSZCZENIE I KONSERWACJA 11
10.1 Czyszczenie .... 11
10.2 Konserwacja .... 11
11 PARAMETRY TECHNICZNE....11
12 GWARANCJA....12
13 ŚRODOWISKO NATURALNE....12

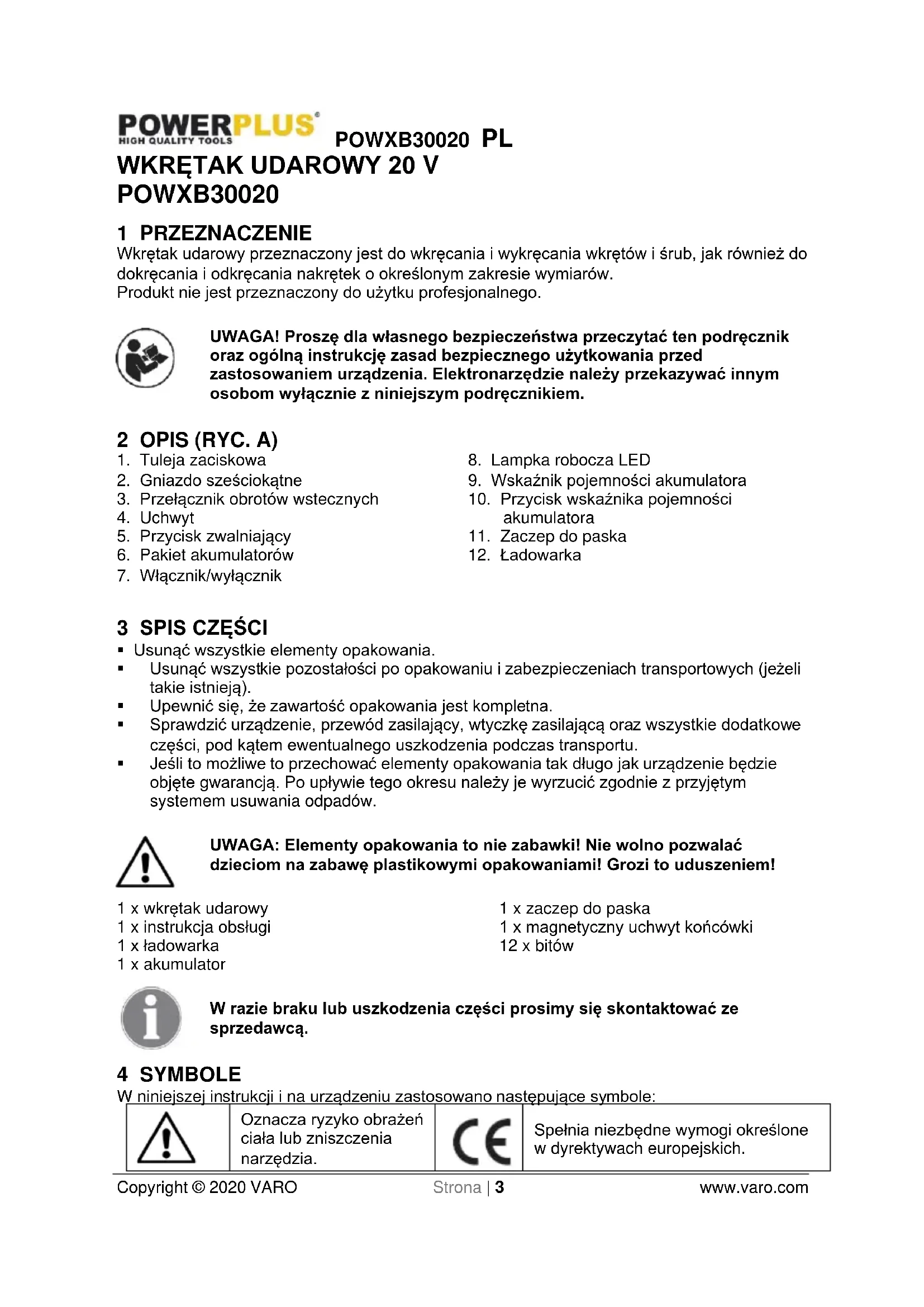

WKREĄTAK UDAROWY 20 V POWXB30020
1 PRZEZNACZENIE
Wkrętak udarowy przeznaczony jest do wkręcania i wykręcania wkrętów i śrub, jak również do dokręcania i odkręcania nakrętek o określonym zakresie wymiarów.
Produkt nie jest przeznaczony do użytku profesjonalnego.
UWAGA! Proszę dla własnego bezpieczeństwa przeczytać ten podręcznik oraz ogólną instrukcję zasad bezpiecznego użytkowania przed zastosowaniem urządzenia. Elektronarzędzie należy przekazywać innym osobom wyłącznie z niniejszym podręcznikiem.
2 OPIS (RYC. A)
- Tuleja zaciskowa
- Lampka robocza LED
- Gniazdo sześciokątne
- Wskaźnik pojemności akumulatora
- Przełącznik obrotów wstecznych
- Przycisk wskaźnika pojemności akumulatora
- Uchwyt
- Przycisk zwalniający
- Zaczep do paska
- Pakiet akumulatorów
- Ładowarka
- Włącznik/wyłącznik
3 SPIS CZEŚCI
- Usunąć wszystkie elementy opakowania.
- Usunąć wszystkie pozostałości po opakowaniu i zabezpieczeniach transportowych (jeżeli takie istnieją).
■ Upewnić się, że zawartość opakowania jest kompletna.
- Sprawdzić urządzenie, przewód zasilający, wtyczkę zasilającą oraz wszystkie dodatkowe części, pod kątem ewentualnego uszkodzenia podczas transportu.
- Jeśli to możliwe to przechować elementy opakowania tak długo jak urządzenie będzie objęte gwarancją. Po upływie tego okresu należy je wyrzucić zgodnie z przyjętym systemem usuwania odpadów.
UWAGA: Elementy opakowania to nie zabawki! Nie wolno pozwalać dzieciom na zabawę plastikowymi opakowaniami! Grozi to uduszeniem!
1 x wkrętak udarowy
1 x instrukcja obsługi
1 x ładowarka
1 x akumulator
1 x zaczep do paska
1 x magnetyczny uchwyt końcówki
12 x bitów
W razie braku lub uszkodzenia części prosimy się skontaktować ze sprzedawcą.
4 SYMBOLE
W niniejszej instrukcji i na urządzeniu zastosowano następujące symbole:
Oznacza ryzyko obrażeń ciała lub zniszczenia narzędzia.
Spełnia niezbędne wymogi określone w dyrektywach europejskich.
 | Uważnie przeczytać instrukcje. |  | Urządzenie klasy II – podwójna izolacja – nie trzeba stosować wtyczki z uziemieniem (tylko dla ładowarki). |
 | Temperatura otoczenia maks. 40 °C (tylko dla akumulatora). |  | Nie wolno wystawiać ładowarki i pakietu akumulatorów na działanie wody. |
 | Akumulator i ładowarkę używać wyłącznie w pomieszczeniu. |  | Nie wolno palić pakietu akumulatorów lub ładowarki. |
5 OGÓLNE ZASADY BEZPIECZNEJ PRACY ELEKTRONARZĘDZIAMI
Proszę przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa oraz instrukcje.
Niestosowanie się do ostrzeżeń i instrukcji może skutkować porażeniem prądem,
wznieceniem pożaru i/lub poważnymi obrażeniami. Ostrzeżenia bezpieczeństwa i instrukcje należy zachować do zastosowania w przyszłości. Zastosowane w ostrzeżeniach określenie „elektronarzędzie" odnosi się do narzędzi podłączanych do sieci zasilających (przewodowych) oraz akumulatorowych (bezprzewodowych).
5.1 Miejsce użytkowania
- Miejsce pracy powinno być czyste i dobrze oświetlone. Praca w zagraconym i niedostatecznie oświetlonym otoczeniu sprzyja wypadkom.
- Nie wolno korzystać z urządzenia w otoczeniu zagrożonym wybuchem, np. w obecności łatwopalnych cieczy, gazów lub pyłów. Urządzenia elektryczne powodują iskrzenie, co może prowadzić do zapłonu pyłów lub oparów.
- W czasie pracy urządzenia w najbliższym otoczeniu nie mogą przebywać dzieci ani inne osoby postronne. Nieuwaga może prowadzić do utraty kontroli nad urządzeniem.
5.2 Bezpieczeństwo elektryczne
- Zawsze sprawdzać, czy parametry zasilania odpowiadają napięciu określonełu na tabliczce znamionowej.
Wtyczka zasilania urządzenia musi pasować do gniazdka. Nie wolno modyfikować wtyczki w żaden sposób. Nie używać łączników pośrednich do narzędzi z napędem elektrycznym z uziemieniem (zerowaniem). Niemodyfikowane wtyczki i odpowiednie do nich gniazdka zmniejszają zagrożenie porażenia elektrycznego. - Unikać bezpośredniego kontaktu z uziemionymi obiektami takimi jak rury, grzejniki, piece lub lodówki. Ryzyko porażenia wzrasta, jeśli ciało użytkownika jest uziemione.
- Urządzenie nie może być narażone na kontakt z deszczem lub wilgocią. Woda wnikająca do urządzenia zwiększa ryzyko porażenia elektrycznego.
- Nie wykorzystywać kabla zasilającego do celów, do których nie jest przeznaczony. Nie wolno używać kabla do noszenia i przeciągania urządzenia lub do wyciągania wtyczki z gniazdka. Przewód należy chronić przez ciepłem, olejem, ostrymi krawędziami lub częściami ruchomymi. Uszkodzone lub splątane kable zwiększają ryzyko porażenia elektrycznego.
Podczas pracy na zewnątrz należy zastosować odpowiedni kabel przedłużający, przeznaczony do użytku na wolnym powietrzu. Zastosowanie kabla przeznaczonego do użytku na zewnątrz zmniejsza ryzyko porażenia elektrycznego. - Jeśli nie można uniknąć pracy z urządzeniem w wilgotnym otoczeniu, należy użyć wyłącznika różnicowo-prądowego, który redukuje niebezpieczeństwo porażenia prądem.
5.3 Bezpieczeństwo osobiste
Podczas użytkowania narzędzia należy być czujnym, skoncentrować się na wykonywanych czynnościach i zachowywać zdrowy rozsądek. Nie należy używać
POWXB30020 PL
urządzenia będąc zmęczonym lub pod wpływem narkotyków, alkoholu bądź leków. Chwila nieuwagi podczas pracy z urządzeniem może skutkować poważnymi obrażeniami ciała.
Należy korzystać ze sprzętu ochrony osobistej i zawsze nosić osłonę na oczy. Stosowanie w odpowiednich sytuacjach sprzętu ochrony osobistej, jak maska przeciwpyłowa, obuwie antypoślizgowe, kask lub nauszniki przeciwhałasowe zmniejsza ryzyko obrażeń ciała.
- Unikać przypadkowego uruchomienia. Przed podłączeniem narzędzia do prądu upewnić się, że włącznik jest w pozycji „0 (wyłącz). Przenoszenie urządzenia z palcem na wyłączniku lub podłączanie urządzenia do gniazdka, kiedy wyłącznik jest w pozycji „I” (włącz.) grozi wypadkami.
- Przed włączeniem urządzenia należy usunąć wszelkie klucze regulacyjne. Klucz lub inne narzędzie pozostawione na obracającej się części urządzenia może spowodować obrażenia ciała.
- Nie wychylac się nadmiernie. Należy zawsze zachować odpowiednią postawę i równowagę. Zapewnia to zachowanie lepszej kontroli w nieoczekiwanych sytuacjach.
- Należy odpowiednio się ubierać: nie nosić luźnej odzieży lub biżuterii. Włosy, odzież i rękawice trzymać z dala od ruchomych części urządzenia. Luźna odzież, biżuteria lub długie włosy mogą zaplątać się w ruchome części.
- Jeśli urządzenie jest wyposażone w wyciąg pyłu i urządzenie do odpylania, należy upewnić się, że są one poprawnie podłączone i użytkowane. Stosowanie takich urządzeń zmniejsza zagrożenia powodowane zapyleniem.
5.4 Użytkowanie i konserwacja elektronarzędzi
- Nie wolno przeciązać elektronarzędzi. Należy używać właściwego elektronarzędzia dla zamierzonych prac. Właściwe elektronarzędzie pozwoli na lepsze i bezpieczniejsze wykonanie pracy przy takim obciążeniu, na jakie zostało zaprojektowane.
- Nie stosować urządzenia w sytuacji, kiedy wyłącznik nie funkcjonuje prawidłowo. Każde elektronarzędzie z niesprawnym wyłącznikiem jest niebezpieczne i należy je naprawić.
- Przed podjęciem jakichkolwiek regulacji, wymiany akcesoriów lub podczas przechowywania, elektronarzędzie musi być odłączone od zasilania. Takie środki zapobiegawcze zmniejszają ryzyko niezamierzonego uruchomienia elektronarzędzia.
- Nieużywane elektronarzędzie należy przechowywać poza zasięgiem dzieci; nie wolno też zezwalać na korzystanie z niego przez osoby niezaznajomione z urządzeniem oraz z niniejszą instrukcją obsługi. Elektronarzędzia są niebezpieczne w rękach nieprzeszkolonych użytkowników.
- Urządzenie należy poddawać konserwacji. Sprawdzać regulację lub mocowanie ruchomych części, ewentualne pęknięcia lub inne uszkodzenia, które mogą wpływać na pracę narzędzia. Wszelkie zauważone uszkodzenia muszą być naprawione przed ponownym użytkowaniem. Nieprawidłowa konserwacja narzędzi jest przyczyną wielu wypadków.
- Części tnące muszą być utrzymywane w stanie naostrzonym i czystym. Prawidłowo konserwowane części tnące o ostrych krawędziach zapewniają łatwiejszą obsługę narzędzia i zmniejszają prawdopodobieństwo zakleszczenia.
- Z elektronarzędzia, akcesoriów, końcówek tnących itp. należy korzystać jedynie zgodnie z niniejszą instrukcją i przeznaczeniem właściwym dla danego typu urządzenia, przy uwzględnieniu warunków pracy oraz rodzaju wykonywanego zadania. Użytkowanie elektronarzędzi w sposób niezgodny z przeznaczeniem może powodować niebezpieczne sytuacje.
5.5 Serwis
- Serwis elektronarzędzia powinien być przeprowadzany jedynie przez wykwalifikowany personel, który stosuje tylko oryginalne części zamienne. Zapewni to bezpieczeństwo użytkowania elektronarzędzia.
6 DODATKOWE ZALECENIA DOTYCZĄCE BEZPIECZEŃSTWA DLA WIERTAREK
- Podczas pracy elektronarzędzie wolno chwytać tylko za izolowane powierzchnie chwytowe, ponieważ narzędzie tnące może się zetknąć z ukrytymi przewodami. Kontakt z przewodem pod napięciem może spowodować, że nieosłonięte części metalowe elektronarzędzia znajdą się pod napięciem, co może spowodować porażenie operatora pradem elektrycznym.
- Wielkość rzeczywistego momentu może się różnic zależnie od czystości i stanu gwintu oraz innych czynników. W przypadku dokręcania krytycznych elementów sprawdzić rzeczywisty moment przykładany do elementu złącznego za pomocą mechanicznego klucza dynamometrycznego (nie wchodzi w zakres dostawy)
- Utrzymywać w dobrym stanie etykiety i tabliczkę znamionową narzędzia. Zawierają one ważne informacje dotyczące bezpieczeństwa. Jeżeli są nieczytelne lub ich brakuje skontaktować się z Varo celem uzyskania naklejek zamiennych.
- Unikać niezamierzonego uruchamiania. Przed włączeniem narzędzia przygotować się do pracy.
- Nie wolno odkładać narzędzia dopóki całkowicie się nie zatrzyma. Części ruchome mogą zaczepiać się o powierzchnie i doprowadzić do utraty kontroli nad narzędziem.
- Podczas korzystania z ręcznych elektronarzędzi, pewnie trzymać uchwyt narzędzia dwiemą rekami, w celu zrównoważenia momentu rozruchowego.
- Nie wolno pozastawiać narzędzia bez nadzoru, kiedy podłączony jest pakiet akumulatorów. Przed pozostawieniem narzędzia wyłączyć je i zdjąć pakiet akumulatorów.
- Ładowarka nagrzewa się w czasie używania. Temperatura ładowarki może podnieść się do niebezpiecznego poziomu i spowodować zagrożenie pożarem, jeżeli nie będzie ona posiadać odpowiedniej wentylacji, z powodu usterki elektrycznej lub używania w gorącym otoczeniu. Nie wolno umieszczac ładowarki na palnej powierzchni. Nie wolno zasłaniać otworów wentylacyjnych ładowarki. Szczególnie należy unikać umieszczania ładowarki na dywanach i pledach; są one nie tylko łatwopalne ale również zasłaniają otwory wentylacyjne pod ładowarką. Umieścić ładowarkę na stabilnej, twardej i niepalnej powierzchni (takiej jak stabilny metalowy stół roboczy lub podłoga betonowa) co najmniej 30 cm od wszelkich palnych przedmiotów, takich jak zasłony lub ściany. W miejscu tym powinny znajdować się gaśnica i czujnik dymu. Podczas ładowania okresowo sprawdzać ładowarkę i pakiet akumulatorów.
■ Produkt ten nie jest zabawka. Trzymać go poza zasiegiem dzieci.
- Ostrzeżenia, środki ostrożności i instrukcje zawarte w niniejszym podręczniku nie obejmują wszystkich możliwych warunków i sytuacji, które mogą wystąpić. Operator musi zrozumieć, ze zdrowy rozsądek i ostrożność są czynnikami, których nie można wbudować w produkt, ale muszą być zapewnione przez użytkownika.
7 DODATKOWE ZALECENIA DOTYCZĄCE BEZPIECZEŃSTWA DLA AKUMULATORÓW I ŁADOWAREK
Używać jedynie akumulatorów i ładowarek przeznaczonych dla tego narzędzia.
7.1 Akumulatory
- Nie wolno niądy próbować z jakiegokolwiek powodu otwierać akumulatorów.
- Nie wolno przechowywać w miejscach, gdzie temperatura może przekraczać 40 °C.
- Ładować tylko przy temperaturach otoczenia od 4 °C do 40 °C.
- Akumulatory należy przechowywać w chłodnym i suchym miejscu (od 5 °C do 20 °C). Nie wolno przechowywać akumulatorów w stanie rozładowanym.
POWXB30020 PL
- "Akumulatory litowo-jonowe dobrze jest regularnie rozładowywać i ładować ponownie (co najmniej 4 razy w roku).
■ Idealnym poziomem naładowania akumulatora litowo-ionowego jest 40% poiemności.
- Podczas utylizacji akumulatorów przestrzegać instrukcji zawartych w rozdziale „Ochrona środowiska”.
- Nie powodować zwarć. W przypadku wykonania połączenia między biegunem dodatnim (+) a ujemnym (-) bezpośrednio lub przez przypadkową styczność z przedmiotem metalowym, następuje zwarcie akumulatora, a przepływ wysokiego napięcia spowoduje wytworzenie ciepła, co może prowadzić do rozerwania obudowy lub pożaru.
- Nie podgrzewać. Jeżeli akumulatory zostaną podgrzane do temperatury powyżej 100 °C, elementy uszczelniające i izolacyjne oraz inne części z polimerów mogą zostać uszkodzone w wyniku wycieku elektrolitu i/lub zwarcia wewnętrznego prowadzącego do wytworzenia ciepła powodującego rozerwanie obudowy lub pożar. Dodatkowo nie wolno wrzucać akumulatorów do ognia – może to spowodować wybuch i/lub intensywny proces palenia.
- W warunkach ekstremalnych może dojść do wycieku z akumulatora. W przypadku zaobserwowania cieczy na akumulatorze postepować iak niżei:
–Dokładnie wytrzeć ciecz za pomocą ściereczki. Unikać kontaktu ze skóra.
–W przypadku kontaktu ze skórą lub oczami, postępować zgodnie z poniższymi zaleceniami:
√ Natychmiast przepłukać wodą. Zneutralizować za pomocą delikatnego kwasu, takiego iak sok z cytryn lub ocet.
√ W przypadku kontaktu z oczami intensywnie płukać czystą wodą przez co najmniej 10 minut. Skonsultować się z lekarzem.
Zagrożenie pożarem! Unikać zwarcia styków odłączanego akumulatora. Nie spalać akumulatora w piecu.
7.2 Ładowarki
■ Nie wolno nigdy próbować ładować baterii jednorazowego użytku.
■ Uszkodzone przewody należy natychmiast wymienić.
- Nie wolno wystawiać na działanie wody.
- Nie wolno otwierać ładowarki.
■ Nie wolno sondować ładowarki.
- Ładowarka przeznaczona jest wyłącznie do użytku w pomieszczeniach.
8 CECHY
Zalety akumulatorów Li-ion:
- Akumulatory Li-ion mają lepszy stosunek pojemności do masy (większa moc przy lżeiszym akumulatorze, bardziej kompaktowe).
- Brak efektu pamięci (utrata pojemności po szeregu cykli ładowania/rozładowania) jak w innych typach akumulatorów (Ni-Cd, Ni-MeH itd.).
- Ograniczone samorozładowanie (Patrz również rozdział: Przechowywanie).
8.2 Wybierak obrotów do przodu/do tyłu (wybierak obrotów w lewo/w prawo) (3)
Narzędzie ma wybierak obrotów do przodu/do tyłu umieszczony powyżej spustu włącznika. PRZESTROGA: W celu zapobieżenia uszkodzeniu przekładni zawsze przed zmianą kierunku obrotów lub wyborem innej prędkości (HI-LO) należy poczekać na całkowite zatrzymanie uchwytu. W celu zatrzymania zwolnić spust włącznika.
8.3 Zmienna prędkość obrotowa
Narzędzie ma przełącznik zmiany prędkości obrotowej. Prędkość obrotowa i moment będą maleć/wzrastać odpowiednio do nacisku przykładanego do spustu.
8.4 Lampka LED (8)
Narzędzie wyposażone jest w 1 lampkę LED z przodu.
8.5 System ochrony
8.5.1 Zabezpieczenie przeciążeniowe
Narzędzie używane w sposób powodujący pobór prądu o nietypowo dużym natężeniu zatrzymuje się automatycznie bez żadnych wskazań. Należy wówczas wyłączyć narzędzie i zatrzymać aplikację, która powoduje przeciążenie narzędzia. Następnie włączyć narzędzie w celu ponownego uruchomienia.
8.5.2 Ochrona przed przegrzaniem
W przypadku przegrzania urządzenie automatycznie się zatrzymuje. W takiej sytuacji należy odczekać na ostygnięcie urządzenia przed jego ponownym włączeniem.
9 OBSŁUGA
9.1 Ładowanie pakietu akumulatorów
Pakiet akumulatorów dla narzędzia dostarczany jest w stanie niskiego naładowania celem zapobieżenia możliwym problemom, dlatego przed pierwszym użyciem należy naładować pakiet akumulatora.
Uwaga: Podczas pierwszego ładowania akumulatory nie osiągną stanu pełnego naładowania. Pełna naładowanie będzie następować po kilku cyklach ładowania. Akumulator wolno ładować tylko w pomieszczeniach.
Po normalnym użytkowaniu do całkowitego naładowania akumulatora potrzebny jest czas ładowania około 1 godziny.
Podczas ładowania pakiet akumulatorów nieznacznie się rozgrzeje, jest to zjawisko normalne i nie wskazuje problemów.
Nie wolno umieszczac ładowarki w miejscu narażonym na ekstremalne ciepło lub zimno. Najlepsza jest normalna temperatura pokojowa. Kiedy akumulator zostanie całkowicie naładowany, odłączyć ładowarkę od źródła zasiania i wyjąc pakiet akumulatorów z ładowarki.
Uwaga:
-
Przed ładowaniem poczekać na całkowite wystygnięcie pakietu akumulatora.
-
Przed ładowaniem sprawdzić pakiet akumulatora, nie wolno ładować pękniętego lub przeciekającego pakietu akumulatora.
9.1.1 Wskazania ładowania (ryc. 1)
Podłączyć ładowarkę do gniazdka sieciowego:
- Świeci stale na zielono: gotowa do ładowania.
- Świeci stałe czerwone: ładowanie.
- Świeci stale na zielono: naładowany.
- Świeci stale na zielono i czerwono: uszkodzone akumulator lub ładowarka.
Uwaga: jeżeli akumulator nie pasuje, należy go odłączyć i sprawdzić, czy pakiet akumulatora jest prawidłowy dla danego modelu ładowarki, jak pokazano w karcie charakterystyk. Nie wolno ładować żadnego innego
POWXB30020 PL
pakietu akumulatorów lub jakiegokolwiek pakietu akumulatorów, który nie pasuje pewnie do ładowarki.
- Po podłączeniu okresowo sprawdzać ładowarkę i pakiet akumulatorów.
- Po zakończeniu ładowania odłączyć zasilacz od gniazdka i odłączyć go od pakietu akumulatora.
- Przed użyciem poczekać na całkowite wystygnięcie pakietu akumulatora.
- Ładowarkę i pakiet akumulatora przechowywać w pomieszczeniu, poza zasięgiem dzieci.
UWAGA: Jeżeli po ciągłym użytkowaniu w narzędziu akumulator jest gorący, przed ładowaniem pozostawić go do ochłodzenia do temperatury pokojowej. Spowoduje to wydłużenie żywotności akumulatorów.
UWAGA: Usunąć pakiet akumulatora ze stojaka ładowarki korzystając z pomocy kciuka lub palców; nacisnąć przycisk zwalniający akumulator i jednocześnie wyciągnąć pakiet akumulatora.
9.2 Wskaźnik pojemności akumulatora
Wskaźniki pojemności akumulatora znajdują się na pakiecie akumulatora; można sprawdzać stan pojemności akumulatora po naciśnięciu przycisku (10). Przed użyciem narzędzia należy nacisnąć przełącznik spustu celem sprawdzenia, czy akumulator jest wystarczająco naładowany do prawidłowej pracy.
Te 3 diody mogą pokazywać stan poziomu pojemności akumulatora:
3 diody podświetlone: akumulator całkowicie naładowany.
2 diody podświetlone: akumulator naładowany w 60%.
1 dioda podświetlona: akumulator prawie rozładowany.
9.3 Wkładanie i wyjmowanie akumulatora (ryc. 2)
OSTRZEŻENIE: Przed wykonaniem jakichkolwiek ustawień upewnić się, że wiertarka jest wyłączona, a wybierak kierunku obrotów znajduje się w położeniu środkowym.
- Przytrzymać narzędzie jedną ręką, a pakiet akumulatora (6) drugą.
- W celu zainstalowania: nacisnąć i przesunąć pakiet akumulatorów do gniazda akumulatorów upewniając się, że zapadka zwalniająca na tylnej stronie akumulatora wskakuje na miejsce i akumulator jest zamocowany przed rozpoczęciem pracy.
- W celu zdemontowania: Nacisnąć zapadkę zwalniająca akumulatora i jednocześnie wyciągnąć pakiet akumulatora.
9.4 Śruby
- Zaleca się używanie śrub samocentrujących (np. Torx lub śruba z łbem stożkowym płaskim z gniazdem krzyżowym), które umożliwiają bezpieczną i niezawodną pracę. Zawsze upewnić się, że używana końcówka jest w takim samym rozmiarze jak śruba.
9.5 Wymiana końcówki (ryc. 3)
- Przed założeniem lub zdjęciem gniazda zawsze należy narzędzie wyłączyć i odłączyć od zasilania.
- Aby założyć gniazdo, należy je nasunąć na kowadełko narzędzia aż do zablokowania na miejscu. Aby wyjąć gniazdo, należy za nie pociągnąć.
POWXB30020 PL
9.5.1 Wprowadzanie końcówki
-
Wprowadzić końcówkę w uchwyt końcówki do oporu, równocześnie ciągnąc tuleję na uchwycie końcówki w kierunku końcówki.
-
Ponownie zwolnić tuleję.
-
Upewnić się, że końcówka jest pewnie osadzona.
9.5.2 Wyjmowanie końcówki
Pociągnąć za tuleję na uchwycie końcówki w kierunku końcówki, mocno ją przytrzymać i zdjąć końcówkę.
9.6 Przełącznik (7)
Wiertarka jest uruchamiana i zatrzymywana przez wciśnięcie i zwolnienie spustu włącznika/wyłącznika.
9.6.1 Blokada przełącznika (ryc. 4)
Spust przełącznika można zablokować w położeniu centralnym.
Pomaga to zredukować możliwości przypadkowego uruchomienia, kiedy narzędzie nie jest używane. W celu zablokowania spustu przełącznika umieścić dźwignię wyboru kierunku obrotu w położeniu centralnym.
9.6.2 Kierunek obrotów (ryc. 5)
Kierunek obrotów regulowany jest dźwignią wyboru kierunku obrotu umieszczoną powyżej spustu przełącznika.
9.6.2.1 Obrót w prawo:
W prawo: W celu wybrania obrotów w przód należy zwolnić przełącznik „on/off” i docisnąć dźwignię „przód/tył” w lewą stronę narzędzia.
9.6.2.2 Obrót w lewo:
W lewo: W celu wybrania obrotów wstecz należy docisnąć dźwignię w prawą stronę narzędzia.
9.6.3 Zmienna prędkość obrotowa
Narzędzie posiada przełącznik bezstopniowej regulacji prędkości, który zapewnia większą prędkość obrotową i moment wraz ze wzrostem nacisku na spust przełącznika. Prędkość obrotowa kontrolowana jest stopniem wciśnięcia spustu przełącznika.
Lampki robocze LED można uruchomić przed uruchomieniem silnika lekkim naciśnięciem przełącznika. Oświetlają one miejsce pracy celem jego uprzedniego sprawdzenia i świecą również w czasie pracy.
OSTRZEŻENIE: Nie wolno patrzeć bezpośrednio w strumień światła. Nigdy nie wolno kierować wiązki światła na osobę lub przedmiot inny niż element obrabiany.
Nie wolno kierować umyślnie wiązki światła na osoby i należy zapewnić, ze nie jest ona skierowana w oczy osób na czas dłuższy niż 0,25 s.
10 CZYSZCZENIE I KONSERWACJA
10.1 Czyszczenie
- Otwory wentylacyjne urządzenia utrzymywać w czystości celem zapobieżenia przegrzaniu silnika.
- Regularnie czyścić obudowę maszyny miękką szmatką, korzystnie po każdym użyciu.
- Szczeliny wentylacyjne powinny być wolne od pyłu i brudu.
- Jeżeli zabrudzenie nie zejdzie użyć miękkiej szmatki zwilżonej wodą z mydłem.
- Nigdy nie wolno stosować rozpuszczalników, takich jak benzyna, alkohol, woda amoniakalna itp. Takie rozpuszczalniki mogą uszkodzić części plastikowe.
10.2 Konserwacja
- Nasze urządzenia zostały zaprojektowane do pracy przez długi okres czasu przy minimalnej konserwacji. Długotrwała zadowalająca praca zależy od odpowiedniej troski o urządzenie i regularnego czyszczenia.
11 PARAMETRY TECHNICZNE
| Nr modelu | POWXB30020 |
| Napięcie znamionowe (prąd stały) | 20 V |
| Prędkość obrotowa | 0-2200 min-1 |
| Prędkość udarowa | 0-2800 min-1 |
| Typ gniazda | 14 " |
| Maks. moment obrotowy | 160 Nm |
| Pojemność akumulatora | 20 V-2000 mAh |
| Znamionowy prąd wyjściowy ładowarki | 20 V-2.0A |
12 GWARANCJA
- Na produkt udziela się gwarancji na okres 36 miesięcy, począwszy od daty zakupu przez pierwszego użytkownika.
- Gwarancja obejmuje awarie wynikające z wad materiałowych i wykonawczych, nie obejmuje natomiast wad wynikających z normalnego zużycia takich części jak: łożyska, szczotki, przewody, wtyczki oraz takich akcesoriów jak końcówki, wiertła, brzeszczoty piły itd.; nie obejmuje także uszkodzeń i usterek spowodowanych przez niewłaściwe używanie produktu, jego modyfikacji i wypadków. Gwarancja nie obejmuje również kosztów transportu.
- Niniejsza gwarancja obejmuje wszelkie wady materiałowe i produkcyjne, ale nie dotyczy akumulatorów i ładowarek oraz części uszkodzonych z powodu zwykłego zużycia, takich jak w szczególności łożyska, szczotki, przewody, wtyczki itd. Niniejsza gwarancja nie obeimuje również takich akcesoriów jak wiertła, bity, tarcze tnace itd.
- Zapisy niniejszej gwarancji nie mają także zastosowania do uszkodzeń i/lub usterek wynikających z nieprawidłowego użytkowania.
- Odrzucamy również wszelką odpowiedzialność za jakiekolwiek urazy ciała wynikające z nieprawidłowego używania narzędzia.
- Naprawy mogą być dokonywane wyłącznie przez autoryzowany serwis narzędzi Powerplus.
■ Wiecej informacji można uzvskać, dzwoniac na numer: 00 32 3 292 92 90.
- Jeśli nie zostanie uzgodnione inaczej w formie pisemnej, wszelkie koszty transportu będą zawsze ponoszone przez klienta.
- Należy zaznaczyć, że żadne roszczenie w ramach gwarancji nie jest możliwe, jeśli uszkodzenie urządzenia będzie spowodowane niestaranną konserwacją lub przeciażeniem urządzenia.
- Gwarancja zdecydowanie nie obejmuje uszkodzeń wynikających z wniknięcia cieczy, nadmiernego osadzania się pyłu w urządzeniu, zawinionego uszkodzenia (celowego lub wynikającego z poważnego zaniedbania), nieodpowiedniego używania (używania w celach, do których urządzenie nie jest przeznaczone), nieprawidłowej obsługi (nieprzestrzegania zaleceń zawartych w podręczniku użytkownika), nieprawidłowego montażu, uderzenia pioruna oraz nieprawidłowego napięcia sieciowego. Ta lista nie wyczerpuje wszystkich możliwych sytuacji.
- Akceptacja roszczeń w ramach gwarancji nie może prowadzić do wydłużenia okresu gwarancji ani rozpoczęcia nowego okresu gwarancji w przypadku wymiany urządzenia.
- Urządzenie lub części, które zostaną wymienione w ramach gwarancji, stają się własnością Varo NV.
- Producent może odrzucić roszczenie, jeżeli nie jest możliwa weryfikacja dokonania zakupu, a także, jeśli można wyraźnie stwierdzić, że produkt nie był konserwowany we właściwy sposób (czyszczenie szczelin wentylacyjnych, regularny przegląd szczotek weglowych itp.).
■ Jako dowód zakupu należy zachować rachunek.
- Niezdemontowane narzędzie należy zwrócić do sprzedawcy, w oryginalnym opakowaniu, formowanym metodą wydmuchiwania (jeżeli produkt był w nie fabrycznie zapakowany), wraz z dowodem zakupu.
13 ŚRODOWISKO NATURALNE
Zużytego urządzenia nie wolno się pozbywać wraz z normalnymi odpadami z gospodarstwa domowego. Należy z nim postępować zgodnie z odpowiednimi przepisami ochrony środowiska. Odpady wytworzone przez urządzenia elektryczne nie mogą być traktowane jak zwykle odpady domowe. Należy je odstawić do wyspecjalizowanych punktów zbiórki takich odpadów. Informacje na temat recyklingu i pozbywania się odpadów można uzyskać od administracji lokalnej lub od sprzedawcy.
1 RENDELTETÉSI CÉL 3
2 LEÍRÁS (A ÁBRA) 3
3 CSOMAGOLÁS TARTALMA....3
4 JELZÉSEK 3
5 ÁLTALÁNOS BIZTONSÁGI SZABÁLYOK....4
