Merkki	PowerPlus
Malli	POWXB30020
Tuotetyyppi	Langaton iskuruuvinväännin
Virtalähde	20 V Li-ion akku
Akun kapasiteetti	2000 mAh
Maksimivääntömomentti	160 Nm
Kuormittamaton nopeus	0-2200 min⁻¹
Iskutaajuus	0-2800 min⁻¹
Istukan tyyppi	1/4" kuusiokoloistukka
Paino (akun kanssa)	Noin 1,5 kg
Mitat (P x L x K)	Noin 200 x 70 x 200 mm
Laturin jännite	20 V, 2 A
Latausaika	Noin 1 tunti
Valaistus	Sisäänrakennettu LED-valo
Nopeudensäätö	Kyllä, liipaisimella
Pyörimissuunnan vaihto	Kyllä, vasen/oikea valitsin
Ylikuormitussuoja	Automaattinen pysäytys
Ylikuumenemissuoja	Automaattinen pysäytys
Takuu	36 kuukautta (ei koske akkua ja laturia)
Käyttötarkoitus	Pulttien kiristys/irrotus (esim. auton pyörät)

Usein kysytyt kysymykset - POWXB30020 PowerPlus

Kuinka akku ladataan?

Kytke laturi pistorasiaan, aseta akku paikalleen. Laturin merkkivalo on punainen latauksen aikana ja vihreä kun akku on täynnä. Latausaika on noin 1 tunti. Käytä vain mukana toimitettua laturia.

Kuinka tarkistan akun varaustason?

Paina akussa olevaa kapasiteetti-indikaattoripainiketta. Kolme LEDiä näyttää tason: 3 LED = täysi, 2 LED = 60%, 1 LED = melkein tyhjä.

Kuinka vaihdan kärjen?

Varmista, että työkalu on sammutettu ja akku on irrotettu. Vedä kärjenpidikkeen holkkia eteenpäin, aseta kärki pohjaan asti ja vapauta holkki. Irrottaaksesi vedä holkkia uudelleen ja ota kärki pois.

Kuinka käännän pyörimissuuntaa?

Käytä liipaisimen yläpuolella olevaa pyörimissuunnan valitsinta. Työnnä sitä vasemmalle myötäpäivään (kiristys) ja oikealle vastapäivään (irrotus). Varmista, että työkalu on täysin pysähtynyt ennen vaihtoa.

Mitä työkalun LED-merkkivalo tarkoittaa?

LED-valo syttyy, kun painat liipaisinta kevyesti. Se valaisee työskentelyaluetta. Älä katso suoraan valoon.

Kuinka puhdistan ruuvinvääntimen?

Pidä tuuletusaukot puhtaina. Puhdista kotelo pehmeällä, kostealla liinalla (saippuavesi). Älä käytä liuottimia, kuten bensiiniä tai alkoholia.

Mikä on takuu?

Takuu on 36 kuukautta ostopäivästä, mutta se ei kata akkuja, latureita, normaalia kulumista eikä virheellisestä käytöstä aiheutuneita vaurioita.

Voinko käyttää muita akkuja?

Käytä vain yhteensopivia PowerPlus 20 V akkuja. Muiden akkujen käyttö voi vahingoittaa työkalua tai aiheuttaa turvallisuusriskin.

Onko työkalu harjaton?

Ei, tämä malli on harjallinen. Hiiliharjojen säännöllinen huolto on suositeltavaa käyttöiän pidentämiseksi.

Mitä turvatoimia minun tulee noudattaa?

Käytä suojalaseja. Älä käytä löysiä vaatteita. Pidä työkalua eristetyistä pinnoista, jos saatat koskettaa piilossa olevaa johtoa. Vältä kosketusta veteen ja säilytä lasten ulottumattomissa.

KÄYTTÖOHJE POWXB30020 PowerPlus

5.1 Työskentelyalue....4

5.2 Sähköturvallisuus....4

5.3 Henkilöturvallisuus....4

5.4 Sähkölaitteiden huolellinen käsittely ja käyttö ....5

5.5 Huolto....5

6 LISÄTURVAOHJEET PORIEN KÄYTTÖÖN....5

8.2 Suunnanvalitsin (3)....7

8.3 Vaihteleva nopeus 7

8.4 LED-valo (8)....7

8.5 Suojausjärjestelmät....7

8.5.1 Ylikuormitussuoja....7

8.5.2 Ylikuumenemissuoja....7

9 KÄYTTÖ 7

9.1 Akun lataaminen....7

9.1.1 Latauksen merkkivalot (kuva 1) 8

9.2 Akun varauskyvyn ilmaisin (kuva 1a)....8

9.3 Akun asettaminen paikoilleen ja irrottaminen (kuva 2)....8

9.4 Ruuvit 8

9.5 Osan vaihtaminen (kuva 3)....9

9.5.1 Osan asettaminen....9

POWERPLUS® HIGH QUALITY TOOLS

POWXB30020 FI

9.5.2 Osan irrottaminen....9
9.6 Liipaisinkytkin (7) 9
9.6.1 Kytkimen lukitus (kuva 4)....9
9.6.2 Pyörimissuunta (kuva 5)....9
9.6.2.1 Kierto myötäpäivään: 9
9.6.2.2 Kierto vastapäivään:....9
9.6.3 Vaihteleva nopeus....9
9.7 LED-valo (kuva 6)....9
10 PUHDISTUS JA HUOLTO 10
10.1 Puhdistus....10
10.2 Kunnossapito.... 10
11 TEKNISET TIEDOT....10
12 TAKUU 11
13 LAITTEEN KÄYTÖSTÄ POISTAMINEN 11

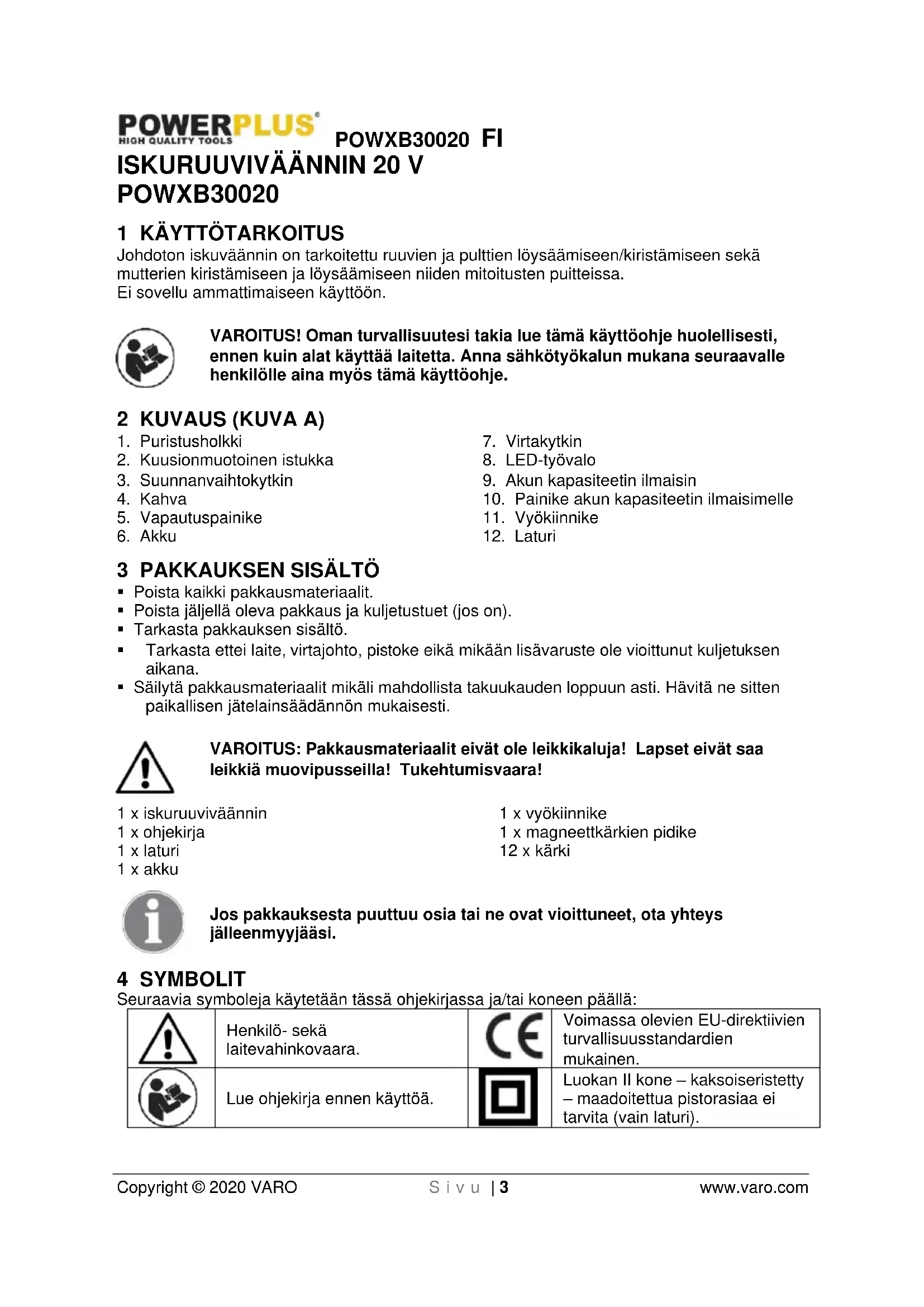

ISKURUUVIVÄÄNNIN 20 V POWXB30020

1 KÄYTTÖTARKOITUS

Johdoton iskuväännin on tarkoitettu ruuvien ja pulttien löysäämiseen/kiristämiseen sekä mutterien kirstämiseen ja löysäämiseen niiden mitoitusten puitteissa.

Ei sovellu ammattimaiseen käyttöön.

VAROITUS! Oman turvallisuutesi takia lue tämä käyttöohje huolellisesti, ennen kuin alat käyttää laitetta. Anna sähkötyökalun mukana seuraavalle henkilölle aina myös tämä käyttöohje.

2 KUVAUS (KUVA A)

1. Puristusholkki
2. Virtakytkin
3. Kuusionmuotoinen istukka
4. LED-työvalo
5. Suunnanvaihtokytkin
6. Akun kapasiteetin ilmaisin
7. Kahva
8. Painike akun kapasiteetin ilmaisimelle
9. Vapautuspainike
10. Vyökiinnike
11. Akku
12. Laturi

3 PAKKAUKSEN SISÄLTÖ

■ Poista kaikki pakkausmateriaalit.
- Poista jäljellä oleva pakkaus ja kuljetustuet (jos on).
■ Tarkasta pakkauksen sisältö.
- Tarkasta ettei laite, virtajohto, pistoke eikä mikään lisävaruste ole vioittunut kuljetuksen aikana.
- Säilytä pakkausmateriaalit mikäli mahdollista takuukauden loppuun asti. Hävitä ne sitten paikallisen jätelainsäädännön mukaisesti.

VAROITUS: Pakkausmateriaalit eivät ole leikkikaluja! Lapset eivät saa leikkiä muovipusseilla! Tukehtumisvaara!

1 x iskuruuviväännin
1 x ohjekirja
1 x laturi
1 x akku

1 x vyökiinnike

1 x magneettkärkien pidike

12 x kärki

Jos pakkauksesta puuttuu osia tai ne ovat vioittuneet, ota yhteys jälleenmyyjääsi.

4 SYMBOLIT

Seuraavia symboleja käytetään tässä ohjekirjassa ja/tai koneen päällä:

	Henkilö- sekä laitevahinkovaara.		Voimassa olevien EU-direktiivien turvallisuusstandardien mukainen.
	Lue ohjekirja ennen käyttöä.		Luokan II kone – kaksoiseristetty – maadoitettua pistorasiaa ei tarvita (vain laturi).
	Ympäristölämpötila korkeintaan 40 °C (vain akku).		Älä altista laturia eikä akkua vedelle.
	Käytä akkua ja laturia vain suljetuissa tiloissa.		Akkua tai laturia ei saa polttaa.

5 YLEISET TURVALLISUUSOHJEET

Lue kaikki turvavaroitukset ja kaikki ohjeet huolellisesti ennen käyttöä. Varoitusten ja ohjeiden laiminlyöminen voi aiheuttaa sähköiskun, tulipalon ja/tai vaikeita tapaturmia. Tallenna kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Sana "sähkötyökalu" tarkoittaa sähköverkkoon liitettäviä (johdollisia) sähkötyökaluja tai akkukäyttöisiä (johdottomia) sähkötyökaluja.

5.1 Työskentelyalue

• Pidä työskentelyalue puhtaana ja hyvin valaistuna. Epäjärjestys ja huonosti valaistut työskentelyalueet ovat tapaturma-alttiita.
• Älä käytä laitetta räjähdysherkissä ympäristöissä, joissa on palavia nesteitä, kaasuja tai pölyä. Sähkötyökalut muodostavat kipinöitä, jotka voivat sytyttää pölyn tai höyryt.
• Varmista, että lähettyvillä ei ole lapsia eikä muita henkilöitä työkalun käytön aikana. Keskittymisen herpaantuessa voit menettää laiteen hallinnan.

5.2 Sähköturvallisuus

• Tarkasta aina että verkkojännite vastaa valmistuskylttiin merkittyä jännitettä.
• Laitteen pistotulpan on oltava pistorasiaan sopiva. Pistotulppaan ei saa tehdä minkäänlaisia muutoksia. Älä käytä sovittimia suojamaadoitettujen laitteiden kanssa. Alkuperäiset pistokkeet ja yhteensopivat pistorasiat pienentävät sähköiskun vaaraa.
• Vältä koskemasta maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin, liesiin ja jääkaappeihin. Sähköiskun vaara on suurempi, kun olet itse maadoitettu.
• Suojaa laite sateelta ja kosteudelta. Laitteen joutuminen kosketuksiin veden kanssa lisää sähköiskun vaaraa.
• Älä kanna äläkä ripusta laitetta johdosta äläkä irrota pistotulppaa pistorasiasta johdosta vetämällä. Pidä johto kaukana lämpölähteistä, öljystä, terävistä reunoista ja liikkuvista laitteiden osista. Vialliset ja sekaiset johdot lisäävät sähköiskun vaaraa.
  Jos käytät sähkötyökalua ulkotiloissa, käytä sen kanssa ainoastaan ulkotiloihin tarkoitettua jatkojohtoa. Ulkotiloihin hyväksytyn jatkojohdon käyttö pienentää sähköiskun vaaraa.
• Ellei sähkötyökalun käyttöä kosteissa tiloissa voida välttää, käytä jäännösvirtalaitteella (RCD) suojattua virtalähdettä. RCD:n käyttö vähentää sähköiskun vaaraa.

5.3 Henkilöturvallisuus

• Ole varovainen. Keskity aina työhösi ja käsittele sähkötyökalua aina järkevästi. Älä käytä laitetta, kun olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alainen. Hetkellinen tarkkaamattomuus laitteen käytössä voi aiheuttaa vakavia tapaturmia.
• Käytä suojavarusteita ja käytä aina suojalaseja. Suojavarusteiden, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulosuojainten käyttö vähentää tapaturmien riskiä, kun ne on mitoitettu sähkötyökalun ominaisuuksia ja käyttötarkoitusta vastaaviksi.
• Varmista, että laitetta ei voi käynnistää vahingossa. Varmista, että virtakytkin on OFF-asennossa, ennen kuin liität pistokkeen pistorasiaan. Jos pidät sormea katkaisimella kantaessasi laitetta tai liität laitteen sähköverkkoon katkaisimen ollessa päällä, tapaturmien vaara on suuri.
• Irrota säätötyökalut ja ruuvitaltat, ennen kuin kytket laitteen päälle. Työkalu tai ruuvitaltta voi aiheuttaa tapaturmia ollessaan kiinnitettynä pyörivään laitteen osaan.

POWXB30020 FI

- Älä kurottaudu. Varmista, että seisot laitetta käyttäessäsi tukevalla alustalla ja että pystyt pitämään tasapainon koko ajan. Näin pystyt hallitsemaan laitteen myös ennalta arvaamattomissa tilanteissa.

- Käytä aina sopivia vaatteita. Älä käytä väljiä vaatteita tai koruja työskentelyn aikana. Varmista, että hiuksesi, vaatteesi ja käsineesi eivät pääse liikkuvien osien väliin. Väljät vaatteet, korut tai pitkät hiukset voivat tarttua kiinni.

- Jos laitteeseen voidaan liittää pölynimuri ja keruulaite, varmista, että ne on kiinnitetty hyvin ja niitä käytetään oikein. Näiden laitteiden käyttö pienentää pölyn aiheuttamia vaaratilanteita.

5.4 Sähkölaitteiden huolellinen käsittely ja käyttö

- Älä ylikuormita laitetta. Käytä työhön vain siihen tarkoitettua sähkölaitetta. Sopivan työkalun käytöllä työskentely sujuu paremmin ja turvallisemmin määritetyllä tehoalueella.

- Älä käytä sähkölaitteita, joiden virtakytkin on viallinen. Sähkölaite, jota ei voi enää kytkeä päälle tai/eikä pois, on vaarallinen ja se on korjattava.

- Irrota pistotulppa pistorasiasta, ennen kuin teet laitteeseen asetuksia, vaihdat lisävarusteita tai asetat laitteen säilöön. Näiden varotoimenpiteiden ansiosta laite ei pääse tahattomasti käynnistymään.

- Säilytä sähkölaitteet aina lasten ulottumattomissa. Älä anna sellaisten henkilöiden käyttää laitetta, jotka eivät ole perehtyneet sen käyttöön eivätkä näihin käyttöohjeisiin. Sähkölaitteet ovat vaarallisia, kun niitä käyttävät kokemattomat henkilöt.

- Huolla sähkölaiteet huolellisesti. Tarkasta, että liikkuvat laitteen osat toimivat moitteettomasti eivätkä jää jumiin, että laitteessa ei ole rikkoutuneita tai muita viallisia osia, että ne haittaavat laitteen toimintaa. Korjauta vioittuneet osat ennen laitteen käyttöä. Monet tapaturmat johtuvat puutteellisesti huolletuista sähkölaitteista.

- Pidä terät terävinä ja puhtaina. Huolellisesti huolletut terät, joiden leikkaavat reunat ovat teräviä, jumittavat vähemmän ja niitä on helpompi käyttää.

- Käytä sähkölaitetta, lisävarusteita, varateriä jne. näiden ohjeiden mukaisesti ja siten kuin tietyn laitetyypin käyttöohjeissa on neuvottu. Ota käytön aikana huomioon myös työskentelyolosuhteet ja suoritettava toimenpide. Sähkölaitteiden käyttö muuhun kuin määritettyyn käyttötarkoitukseen voi aiheuttaa vaaratilanteita.

5.5 Huolto

- Korjauta laitteesi ainoastaan pätevällä ammattihenkilöllä, joka käyttää vain alkuperäisiä varaosia. Näin varmistat, että laitteesi on turvallinen sitä käytettäessä.

6 LISÄTURVAOHJEET PORIEN KÄYTTÖÖN

- Pidä sähkötyökalua sen eristetyistä tartuntapinnoista, kun teet toimintoa, jossa katkaisuväline voi koskettaa pilossa olevia johtoja. Jännitteiseen johtoon koskettaminen saa paljastuneet metalliosat jännitteisiksi ja aiheuttaa sähköiskun käyttäjälle.

- Todellisen vääntömomentin määrä voi vaihdella riippuen kierteiden puhtaudesta ja kunnosta kuten myös muista tekijöistä. Jos kiristät kriittisiä osia, tarkasta kiinnikkeeseen kohdistettu todellinen vääntömomentti mekaanisella vääntömomenttiavaimella (ei kuulu toimitukseen).

- Säilytä työkalun tarrat ja nimilevyt. Niissä on tärkeitä tietoja. Jos tarrat ovat lukukelvottomia tai ne puuttuvat, ota yhteyttä Varo tarran saamiseksi.

- Vältä tahatonta käynnistystä. Valmistaudu työhön ennen kuin kytket työkalun päälle.

- Älä aseta työkalua alas ennen kuin se on kokonaan pysähtynyt. Liikkuvat osat voivat tarttua pintaan ja vetää työkalun pois hallinnastasi.

- Kun käytät käsikäyttöistä sähkötyökalua, pidä työkalusta kiinni varmasti molemmilla käsillä ja vastusta käynnistyksen vääntömomenttia.

- Älä jätä työkalua vartioimatta, kun akku on kiinni. Sammuta työkalu ja poista akku ennen kuin poistut.

POWXB30020 FI

- Akkulaturi voi kuumeta käytön aikana. Laturi voi kuumeta vaarallisen kuumaksi ja muodostaa tulipalon vaara, jos sitä ei ilmastoida kunnolla sähköviasta johtuen, tai jos sitä käytetään kuumassa ympäristössä. Älä aseta laturia syttyvälle pinnalle. Älä tuki laturin aukkoja. Vältä laturin asettamista erityisesti matoille ja peitteille; ne eivät ole ainoastaan syttyviä, vaan peittävät myös laturin alla olevat ilmanottoaukot. Aseta laturi vakaalle, kiinteälle, palamattomalle pinnalle (esim. vakaalle metalliselle työtasolle tai betonilattialle) vähintään 30 cm:n päähän kaikista syttyvistä esineistä, esim. verhoista ja seinistä. Pidä palonsammutin ja savunilmaisin alueella. Tarkasta laturi ja akku säännöllisesti niiden ollessa latauksessa.

• Tämä laite ei ole lelu. Säilytettävä lasten ulottumattomissa.
• Tässä ohjeessa annetut varoitukset, varotoimet ja ohjeet eivät kata kaikkia mahdollisia olosuhteita ja tilanteita. Käyttäjän tulee ymmärtää, että maalaisjärki ja varovaisuus ovat tekijöitä, joita tähän tuotteeseen ei voi rakentaa, vaan ne täytyy olla operaattorilla itsellään.

Käytä vain koneeseen sopivia akkuja ja latureita.

7.1 Akut

• Älä yritä koskaan mistään svystä avata.
• Älä varastoi tiloissa, joissa lämpötila voi vlittää 40 °C.
• Lataa vain 4 °C - 40 °C ympäristölämpötilassa.
• Säilytä akut viileässä ja kuivassa tilassa (5-20 °C). Älä koskaan säilytä akkuja lataamattomina.
• Li-ion-akkujen sähkövaraus on parasta purkaa säännöllisesti ja Iadata ne uudelleen (vähintään 4 kertaa vuodessa). Pitkään varastoitaessa Li-ion-akun jhannelataus on 40 %.
• Akkuja hävitettäessä noudata kohdassa "Ympäristön suoieleminen" annettuia ohieita.
• Älä aiheuta oikosulkuja. Jos liitäntä tehdään positiivisen (+) ja negatiivisen (-) liittimen välillä suoraan tai tapahtuu vahingossa kosketus metalliesineisiin, akkuun tulee oikosulku ja voimakas virta virtaa ja saa aikaan lämmön kehittymistä, mistä voi olla seurauksena kotelon halkeaminen tai tulipalo.
• Ei saa kuumentaa. Jos akkuja kuumennetaan yli 100 °C, tiivisteet ja eristeet ja muut muovikomponentit voivat vioittua ja seurauksena voi olla akkunesteen vuoto ja/tai sisäinen oikosulku, joka saa aikaan lämmön kehittymistä ja aiheuttaa halkeamia tai tulipalon. Älä myöskään hävitä akkuja polttamalla. Siitä voi olla seurauksena räjähdys ja/tai vakava palaminen.
• Äärimmäisissä olosuhteissa voi tapahtua akun vuotaminen. Jos huomaat nestettä akun päällä, toimi seuraavasti:
• Pyyhi neste pois huolellisesti pyvhkeellä. Vältä ihokosketusta.
  – Iho- tai silmäkosketuksessa noudata alla olevia ohieita:

√ Huuhtele välittömästi vedellä. Neutralisoi miedolla hapolla kuten sitruunamehulla tai etikalla.

√ Silmäkosketuksessa huuhtele huolellisesti puhtaalla vedellä vähintään 10 minuuttia. Hakeudu lääkärinhoitpon.

Tulipalon vaara! Vältä oikosulkua irrotetun akun liitännöissä. Akkua ei saa polttaa.

7.2 Laturi

• Älä yritä koskaan ladata ei ladattavia akkuja.
• Vaihdata vialliset iohdot välittömästi.

• Älä altista vedelle.

• Älä avaa laturia.

• Älä lävistä laturia.
• Laturi on tarkoitettu vain sisäkäyttöön.

8 OMINAISUUDET

8.1 Li-ion akku (6)

Li-ion paristojen edut:

• Li-ion akuilla on suurempi kapasiteetti/painosuhde (enemmän tehoa ja kevyempi, kompaktimpi paristo).
• Ei muistivaikutusta (tehohäviö monen lataus/purkausjakson jälkeen) niin kuin muuntyyppisillä paristoilla (Ni-Cd, Ni-MeH...).
• Rajoitettu itse purkautuminen (katso myös luku: säilytys).

8.2 Suunnanvalitsin (3)

Työkalusi on suunnanvalitsin liipaisinkytkimen yläpuolella.

pyörii myötäpäivään (kiristää ruuveja).

VAROITUS: Jottei vaihteisto vaurioituisi, anna istukan aina pysähtyä kokonaan ennen suunnan tai nopeuden vaihtamista (HI-LO). Pysäytä istukka vapauttamalla liipaisinkytkin.

8.3 Vaihteleva nopeus

Työkalusi on vaihtelevan nopeuden kytkin. Kierrosnopeus ja vääntövoima muuttuvat liipaisimen painamisen mukaisesti.

8.4 LED-valo (8)

Työkalussasi on 1 LED-valo edessä.

8.5 Suojausjärjestelmät

8.5.1 Ylikuormitussuoja

Kun työkalua käytetään tavalla, joka saa sen johtamaan epänormaalin voimakkaan virran, pysähtyy työkalu automaattisesti ilman varoitusta. Sammuta tässä tapauksessa työkalu ja lopeta sovellus, joka aiheuttaa työkalun ylikuormituksen. Käynnistä sitten työkalu uudelleen.

8.5.2 Ylikuumenemissuoja

Työkalu pysähtyy automaattisesti kun sen lämpötila on ylikuumentunut. Anna tässä tapauksessa työkalun jäähtyä ennen kuin käynnistät sen uudelleen.

9 KÄYTTÖ

9.1 Akun lataaminen

Tämän työkalun akut toimitetaan ongelmien välttämiseksi vain vähän ladattuina, joten ne on ladattava ennen ensimmäistä käyttöä.

Huom.: Akut eivät saa täyttä latausta ensimmäisellä latauskerralla. Anna laitteen latautua täysin useampi kerta. Akku tulee ladata vain sisätiloissa.

Normaalin käytön jälkeen tarvitaan noin 1 tunti latausaikaa, jotta akku olisi täysin ladattu. Akku lämpenee hiukan latauksen aikana, tämä on normaalia eikä se ole osoitus viasta. Älä aseta laturia erittäin kuumaan tai kylmään paikkaan. Paras paikka on huoneen lämpötilassa. Kun akku on täysin latautunut, irrota laturi virtalähteestä ja ota akku pois laturista.

Huom.:

• Anna akun jäähtyä täysin ennen lataamista.
• Tarkasta akku ennen lataamista, älä lataa halkeillutta tai vuotavaa akkua.

9.1.1 Latauksen merkkivalot (kuva 1)

Yhdistä laturi virtalähteeseen:

• Kiinteästi palava vihreä: valmis lataamaan.
• Kiinteä punainen: lataus käynnissä.
• Kiinteästi palava vihreä: ladattu.

- Kiinteästi palava vihreä ja punainen: akku tai laturi vaurioitunut.

Huom.: Ellei akku mene oikein paikoilleen, irrota se ja varmista, että akku on oikeanmallinen kyseiseen laturiin sen mukaan mitä on ilmoitettu laturin teknisissä tiedoissa. Älä lataa mitään muuta akkua tai akkua, joka ei sovi tukevasti laturiin.

1. Tarkasta laturi ja akku säännöllisesti niiden ollessa liitettyinä.
2. Irrota laturi ja irrota se akusta kun olet valmis.
3. Anna akun jäähtyä kokonaan ennen kuin käytät sitä.
4. Säilytä laturi ja akku sisätiloissa, poissa lasten ulottumattomista.

HUOM.: Jos akku on kuuma jatkuvan työkalussa käytön jälkeen, anna sen jäähtyä huoneen lämpötilaan ennen lataamista. Tämä pidentää akkujen kestoikää.

HUOM.: Irrota akku laturin jalustasta peukaloa tai sormia käyttäen, painaen akun vapautuspainike sisään ja vetämällä akku pois samanaikaisesti.

9.2 Akun varauskyvyn ilmaisin (kuva 1a)

Akussa on akun varauskyvyn ilmaisimet. Voit tarkastaa akun varauskyvyn painiketta painamalla (10). Ennen kuin käytät konetta, paina kytkimen laukaisinta tarkistaaksesi, onko akussa riittävästi latausta, jotta se toimii kunnolla.

Nämä 3 LED-valoa näyttävät akun varauskyvyn tason:

3 LEDiä palaa: Akku on täysin ladattu.

2 LEDiä palaa: Akku on 60% ladattu.

1 LED palaa: Akku on melkein tyhjä.

9.3 Akun asettaminen paikoilleen ja irrottaminen (kuva 2)

VAROITUS: Ennen kuin teet mitään säätöjä, varmista että pora on kytketty pois ja että suunnanvalitsin on keskiasennossa.

• Pidä työkalua yhdellä kädellä ja akkua (6) toisella.
• Asennus: työnnä ja liu'uta akku akkuporttiin, varmista, että vapautussalpa akun takapuolella napsahtaa paikoilleen ja akku on kiinni ennen kuin aloitat toimintoa.
• Poista: Paina akun vapautussalpaa ja vedä akku ulos samalla kertaa.

9.4 Ruuvit

- Suosittelemme käyttämään itsekeskittyviä ruuveja (esim. Torx, ristisyvennysruuvi), sillä niiden kanssa työskentely on turvallista ja luotettavaa. Varmista aina, että käyttämäsi osa on samankokoinen ja -muotoinen kuin ruuvi.

POWXB30020 FI

9.5 Osan vaihtaminen (kuva 3)

• Varmista aina, että työkalu on kytketty irti ja akku poistettu ennen kuin asennat tai irrotat hylsyn.
• Asenna hylsy työntämällä se työkalun kärkeen, kunnes se napsahtaa paikoilleen. Irrota hylsy vetämällä sitä.

9.5.1 Osan asettaminen

1. Aseta osa osan kiinnityskohtaan niin pitkälle, kunnes se pysähtyy ja samalla vedä kiinnityskohdan holkkia osaa kohti.
2. Vapauta holkki uudelleen.
3. Tarkista, että osa on kunnolla paikoillaan.

9.5.2 Osan irrottaminen

Vedä kiinnityskohdan holkkia osaa kohti, pidä tiukasti kiinni ja irrota osa.

9.6 Liipaisinkytkin (7)

Pora käynnistetään ja pysäytetään painamalla ja vapauttamalla liipaisin.

9.6.1 Kytkimen lukitus (kuva 4)

Liipaisimen voi lukita OFF-asentoon.

Tämä auttaa vähentämään vahingossa tapahtuvan käynnistymisen vaaraa, kun poraa ei käytetä. Lukitse liipaisin asettamalla suunnanvalitsin keskikohtaan.

9.6.2 Pyörimissuunta (kuva 5)

Pyörimissuuntaa säädellään liipaisimen päällä olevalla pyörimissuunnan valitsimella.

9.6.2.1 Kierto myötäpäivään:

Oikealle: Valitse kierto eteenpäin vapauttamalla virtakytkin ja painamalla eteen/taaksepäin valitsin työkalun vasemmalle puolelle.

9.6.2.2 Kierto vastapäivään:

Vasemmalle: Valitse kierto taaksepäin painamalla valitsinta työkalun oikealle puolelle.

9.6.3 Vaihteleva nopeus

Tässä työkalussa on vaihtelevan nopeuden kytkin, jolla saadaan suurempi nopeus ja vääntö kun liipaisinta painetaan kovemmin.

Nopeutta säädellään liipaisimen painannan voimakkuudella.

9.7 LED-valo (kuva 6)

LED-työvalon voi sytyttää ennen moottorin käymistä, jos painat katkaisinta kevyesti. Se pitää työalueen valaistuna niin, että sen voi tarkastaa huolellisesti heti työn alussa ja se palaa myös käytön aikana.

VAROITUS: Älä tuijota suoraan valonsäteeseen. Älä suuntaa koskaan sädettä ketään henkilöä tai esinettä kohti vaan ainoastaan työkappaleeseen.

Älä suuntaa tahallasi sädettä henkilöitä kohti ja varmista, että sitä ei ole suunnattu henkilön silmiin yli 0.25 sekuntia.

10 PUHDISTUS JA HUOLTO

10.1 Puhdistus

• Pidä koneen tuuletusaukot puhtaina, ettei moottori ylikuumene.
• Puhdista koneen kotelo säännöllisesti pehmeällä kankaalla, mieluiten jokaisen käyttökerran jälkeen.
• Pidä ilmanvaihtoaukot puhtaina.
• Jos lika ei irtoa, käytä pehmeää kangasta, joka on kostutettu saippuaveteen.
• Älä koskaan käytä bensiinin, alkoholin tai ammoniakkiveden tapaisia liuottimia. Nämä liuottimet voivat vahingoittaa muoviosia.

10.2 Kunnossapito

- Koneemme on suunniteltu niin että niitä voi käyttää kauan mahdollisimman vähällä kunnossapidolla. Koneen jatkuva hyvä käyttö on riippuvainen koneen oikeasta huollosta ja säännöllisestä puhdistuksesta.

11 TEKNISET TIEDOT

Mallinro	POWXB30020
Nimellisjännite (suora virta)	20 V
Pyörimisnopeus	0-2200 min-1
Iskun nopeus	0-2800 min-1
Pistoketyyppi	14 "
Maksimi vääntö	160 Nm
Akkukapasiteetti	20 V-2000 mAh
Laturin jänniteteho	20 V-2 A

12 TAKUU

• Tälle tuotteelle on annettu 36 kuukauden takuu, joka alkaa hankintapäivämäärästä, jolloin ensimmäinen käyttäjä on ostanut tuotteen.
• Takuu kattaa kaikki materiaali- tai valmistusviat, mutta ei kata: akkuja, latureita normaalista osien kulumisesta johtuvia vikoja, kuten laakereita, harjoja, kaapeleita eikä tulppia tai lisävarusteita kuten poria, poran teriä, sahan teriä jne.; vahinkoja tai vikoja, jotka johtuvat väärinkäytöstä, onnettomuuksista tai tuotteeseen tehdyistä muutoksista; eikä myöskään kuljetuskustannuksia.
• Väärästä käytöstä johtuvat viat ja/tai vauriot eivät myöskään kuulu takuun piiriin.
• Pidätämme myös itsellämme oikeuden hylätä vaatimus, joka koskee työkalun väärästä käytöstä aiheutunutta ruumiillista vammaa.
• Korjaukset saa suorittaa vain Powerplus työkalujen valtuuttamassa huoltopisteessä.
• Lisätietoja saat tarvittaessa puhelinnumerosta 00 32 3 292 92 90.
• Asiakas vastaa myös mahdollisista kuljetuskustannuksista, ellei ole kirjallisesti toisin sovittu.
• Samanaikaisesti mitään vaatimuksia ei voida tehdä takuuseen, jos laitteessa ilmenevä vika on seurausta laiminlyödystä huollosta tai ylikuormituksesta.
• Takuun piiriin eivät kuulu viat, jotka johtuvat nesteen tunkeutumisesta laitteeseen, liiallisesta pölystä, tahallisesti aiheutetusta viasta (tahallisesta toiminnasta tai huolimattomuudesta johtuen), väärästä käytöstä (laitteelle sopimattomat käyttötarkoitukset), taitamattomasta käytöstä (esim. käsikirjan ohjeita ei noudateta), väärästä kokoamisesta, salaman iskusta, virheellisestä verkkojännitteestä. Tämä lista ei ole rajoittava.
• Vaatimusten hyväksyminen takuun piiriin kuuluvana ei voi koskaan johtaa takuukauden pidentämiseen eikä uuden takuukauden alkamiseen, jos laite joudutaan vaihtamaan uuteen.
• Laitteet tai osat jotka on vaihdettu takuun piiriin kuuluvana, ovat Varo NV:n omaisuutta.
• Pidätämme itsellämme oikeuden hylätä vaatimukset, jos hankintaa ei voida tarkistaa tai jos on ilmeistä, ettei tuotetta ei ole huollettu asianmukaisesti. (ilmanottoaukkojen puhdistus, hiiliharjojen säännöllinen huolto,...)
• Säilytä kassakuitti ostopäivämäärän tositteena.
• Työkalu on palautettava purkamattomana jälleenmyyjälle hyväksyttävän puhtaassa kunnossa, alkuperäisessä muotoillussa laatikossaan (mikäli käytettävissä tälle yksikölle) ostotositteen kera.
• Työkalusi on ladattava vähintään kerran kuukaudessa, jotta voidaan varmistaa tämän työkalun optimaalinen käyttö.

13 LAITTEEN KÄYTÖSTÄ POISTAMINEN

Jos joudut poistamaan laitteen käytöstä pitkäaikaisen käytön jälkeen, älä hävitä sitä tavallisen kotitalousjätteen mukana, vaan huolehdi sen hävittämisestä ympäristöä suojaavalla tavalla.

Sähkölaitteista jäävää romua ei saa hävittää tavallisen kotitalousjätteen tapaan. Vie se kierrätettäväksi mikäli mahdollista. Kysy neuvoa kierrätyksestä paikallisilta viranomaisilta tai jälleenmyyjältä.
