NÁVOD NA OBSLUHU Solamagic SMS1PLUS1400T Etherma

Dodržiavajte nasledujúcePokyny:

Pred montázou si starostligo precitaje navod na pouzitie a uschovajte ho.
- Tento ohrievač je určený na montáž v exteriéri, na stenach budov alebo inych pevnych konstrukciách. Nie je určený na vytváranie prijemnej teplotnej urovne v interiéri.
- Tento pristroj smú použivat' len dospelé osoby. Deti sa s ohrievačom nesmú hrat. Čistenie a uživotel'sku Údržbu nesmú vykonávat' deti bez dozoru. Deti mladsie aka 3 roky sa musia udrižiavat' v bezpečnej vzdiale-nosti od ohrievača, iba Žeby boli stale pod kontrolou. Deti mladsie aka 8 rokov nesmú pristroj zapínat' ani vypínat',zasúvat' zástrčku do zásuvky, pristroj Čistit' ani nesmú vykonávat' jeho Údržbu.

Pozor - niedtoré Časti vyrobku mozu byt' ve'mi horuce a mozu sposobit popalenia. Zvlástna opatnost' sa vyzaduje v pritomnosti deti a osob vyzadujucich ochranu.

Montáz musí vykonat odborník podla predpisov na instaláciu VDE 0100 (príp. dodržte aj Čast' 559 a 701).
- Pri vsetkych pracach elektrické zariadenie bezpodmienečne odpojte od napătia (vytiahnite sietovú zástrčku, vypnite poistku). Ohrev zapnite až vtedy, ked budu vytvorené vsetky kablove spojenia.
- Súcast'ou domovej elektroinstalácie na napájanie ohrievača elektrickým prudom musí byt' spinač a prudový chránč s citlivost'ou minimálne 16 A (typ C16A).
- Nemontujte priamo pod zásuvkami, škatulami Rozdelováča, vypínačmi alebo elektrickými kablami.
Zasuvky sa smu nachadzat vylucne v polohach predpisanych v prilohe 2.
- Tepelný Žiarič podla VDE 0100 Čast' 559 neumiestnujte do blízkosti závesov alebo hor'av'ych predmetov.
- Prístroj splina minimálne stupeč ochrany krytom IP24, ked' sú zapojene vsetky zástrčkové spojenia (zástrčka pristroja, zástrčka rožsirujúcich componentov), a je schvaleny na použitie v extreriéri.
- Prístroj nikdy neprevádkujte bez dozoru.
- Prístroi v zapnutom alebo teplom stave nezakrývajte - hroží riziko požiaru.
- Za učelom prestavenia smeru ziarenia prístroj vypnite a nechajte vychladnút.
- Nepozerajte dlhshiCas, akoi ani z kratkej vzdialenosti, priamo do infračervenej

halogenovej ziarovky nachadzajucej sa v prevadzke.

• Infračervene halogenovéžiarovky su citlivévoči priamenu kontaktu spokožkou (nedotýkat' sa prstami). Mastnotu alebo iné znečistenia možete odstránit handrou nasiaknutou alkoholom.
• Aby ste zvyšiliŽivotnost'vašej infracervenej halogenovej Žiarovky, je potrebnéju chránit' pred vibráciami, narazmi a škodlivými látkami ako napr. kyseliny, amoniak, cementový prach atd.
• Infračervenu halogenovužiarovku je potrebnéchrânit pred mechanickym namáhaním. Ked'su viditelné sfarbenia (tmavé miesta, deformácie), musi savymenit' aj menovitaživotnost' je dosiahnut'.
• Poškodené prvyký pristroja, ako napr. pripojovacie vedenie, páka spinača, tešniaca manžeta alebo ohrievacie trubice sa musia bezpodmienečne vymenit'. Pristroj sa musí ihné demontovat a ulozit' v suchu.
• Opravárske práce (výmena nefunkného prípojného kábla, nefunknéj ohrievacej trubice alebo podobné) musí vykonávat len zákaznicky servis spolocnosti vyrobu alebo autorizovany zmluvný predajca.
• Cistiace a udrzbovie prace smu vykonavat vylucne dospele osoby s dostatochnymi odbornymi znalostami.

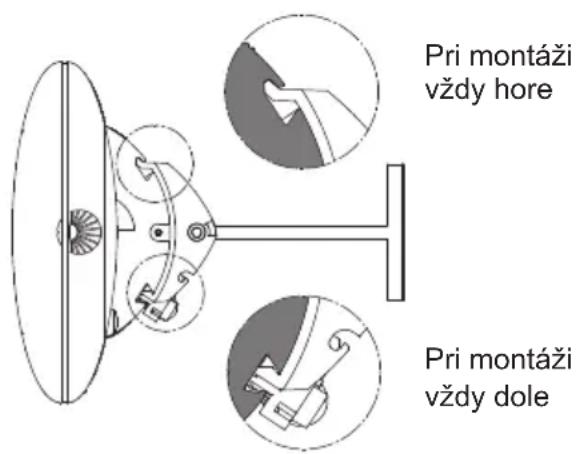

Obsah dodávky

• Montáž ziariča iba pomocou vchodného montážneho materialu (priklad: skrutka M 6 x 60 s kovovou hmoždinkou pri kamennom alebo betónovom podklade) na pevnom, unosnom, normálne alebo tázko hor'avom, resp. nehor'avom podklade.
• Ak ziarič a zásuvka nebudu namontované na rovnakej ploche, musí sa zabezpečit, aby pole ziarenia nemohlo byt' nasmerované na zásuvku. V opacnom pripadse sa musí nutne zabezpečit, aby sa zásuvka nemohla pri previdzke ohrievača ohriat' na viac ako 70^ .
• Musia sa dodržat bezpečnostné vzdialenosti podla prilohy 2.
• Oblast tepelného Účinku sa da na základe diagramu ziarenia (priloha 3) odhadnút. Su v šom v roznych vzdialenostiach od tepelného Žiarica vykázanie vel'koesti salavych ploch a maximalna intensiza ziarenia.
  Montázna yśka: minimálne 1,80 m nad podlahou
• Ohrievač sa musi namontovat dražkou tvaru kladiva orientovanou smerom nahor. Dražku tvaru kladiva je možné Rozpoznat' pri pohlade na stranu krytu s pripájacim káblom (pozri obrázok dolu).

• Ziarič S3 a D3 (IR 05008, IR 05028, DS 05002, DS 05006, DS 05028) sa smie montovat' a prevádkovat' iba vo vodorovnom vycentrovani.
• Iba pre typy IR 05001 a IR 05002: Pri šikmej montáži na strop a vertikalnej montáži na stenu treba namontovat pristroj s usporiadaním vedenia „dole".

Typ prístroja	Výkon	Montáž na stenu Montáž na strop
		horizontal	vertikálna horizontal	vertikálna horizontal
IR 05001 1400 W	✓	✓	✓	✓
IR 05002 2000 W	✓	✓	✓	✓

• Upevnite drziaky v sulade s bezpečnostnými vzdialenostami a bezpečnostnými a prevadzkovými tokynmi (pozri prilohu 2)
• Strmeñové držadlo so 2 skrutkami namontujte vo vzdialenosti von 200 mm na upevnovacej ploche.
• Pokial' sa použiju rozširovacie komponenty, pri montáži na stenu treba použit vonkajšie upevnovacie body strmeñového držadla (vizdialenost' 350 mm)
• Prístroj nasuţe na začiatku na stranu B a pritom l’ahko ohnite strmeñové držadlo (Upozornenie! „Dražku na manipuláciu s kladivom" vždy hare)
• Strana A: Namontujte ryhovanú maticu M6 a uzavretú klobúčikovitú maticu M6/SW10.
• Ryhovanú maticu utiahnite pavne rukou a uzavretú klobúčikovitú maticu pomocou otvoreného klúca vel'koš' otvoru, 10.
• Strana B: Namontujte tanierovú pruzinu, podložku, excentrickú páku a ryho- vanú maticu M6.

2a. Montáž tepelného ziariča S1 s držiakom v tvare T

Schvalené iba pre montáž na stenu!

Krok 1: Montáž držiaka v tvare T

T-držiak (1) podla zadaného kremíkové dosky (2), uložené s 2 skrutky podla nasledujúceho obrázku k montáznemu povrchu.

Krok 2: Montáž upinacich cel'usti adaptéra na drziaku v tvare T

• Upinaci celust adaptera (6) zasunte do T-kusu (1) namontovaného na upevnovacej ploche. Skrutku M8x20/otvor kluca 5 (8) zasunte do otvoru. Podlozte podlozku (9) a pvne utiahnite maticu M8/otvor kluca 13 (10).
• Ak sa Čelust' adaptéra (6) nedá nasmerovat' nadol, musite uvolinit' skrutky (8) až (10) a Čelust' stiahnut' z držiaka. Potom odmontujte skrutky (11) a stredny kus (13) s podložkou s jazyčkom (12) namontujte otočený o 180° znova na Čelust' adaptéra (6). Na záver namontujte znova ohrievač na nástenný držiak.

Krok 3: Montáž ziariča na držiaku v tvare T

• Poistné príložky (3) s krúžkom (4) utiahnite zǐava do dražky podobnej lastovičiemu chvostu širky cca 220 mm.
• Skrutku 3,5x6,5 (5) pevne utiahnite.
• Vycentrovanú svorku (7) Čapu adaptéra (6) vyrovnajte do zvislého smeru (C), pozri obrázok nizsie.
• Ohrievač (B) zaveste v hornej Časti stranou s drážkou tvaru kladiva do Čel'uste adaptéra (6) a v dolnej Časti ho zaklopte do Čel'uste stranou s excentrickým upinačom (7).

Pozor: Cel'ust' adaptera musi teraz zaberat' do obidvoch dražok ohrievača (vizuálna kontrola)

2b. Montáž tepelného Žiarica S3 a D3 pomocou držiakov v tvare T

Typ pristroja	Výkon	Montáž na stenu Montáž na strop
		horizontal	vertikalna horizontal	ntálna šíkmý
IR 050082500 W		✓		✓
DS 050022000 W		✓		✓
DS 050062000 W		✓		✓

Upozornenie:

Ziaric ma jegnostranny rozsah natačania v smere k strane podlhovastého otvoru, v závislosti od montážnej orientácie konzoly T.

Krok 1: Montáž drziaka v tvare T

• Tepelný Žiaric S3 alebo D3 treba instalovat' pomocou 2 držiakov v tvare T vo vzdialenosti 400 mm za dodržania bezpečnostnych odstupov a bezpečnostnych pokynov (pozri prilohu 2).
• Aby ste ulahcili montáz, demontujte prichytku adaptéra (6) z konzoly T (1) povolením skrutiek (11) (obrázok nizšie).
• Držiak T (1) pripevnite pomocou silikónovej platne (2) dole na montážnu plochu pomocou 2 skrutiek, ako je znázornene na nasledujúcom obrázku.

• Upinacia celuste adaptera (6) namontujte na upevnovaciu plochu namontovaneho drziaka v tvare T, poistnú podložku (12) umiestnite medzi drziak v tvare T a upinaciu celust' adaptera a do drziaka v tvare T naskrutkujte zvonku skrutky s valcovou hlavou (11) (Obrázok vyssie). Pri montáži na strop sa Čap adapéra musi naskrutkovat na drziak otočený o 180°, na Rozdiel od ilustracie.

Krok 3: Montáz Žiarica na držiaku v tvare T

• Poistné lamely (3) s kruzkom (4) zasunte zo strany kábla do rybinovej dražky do vzdialenosti cca 530 mm a 130 mm.
• Skrutky 3,5x6,5 (5) pevne utiahnite.
• Vycentrovanú svorku (7) Čapu adaptéra (6) vyrovnajte do zvislého smeru (C), pozri obrázok nizsie.
• Ohrievac (B) zaveste v hornej Časti stranou s dražkou tvaru kladiva do Čelusti adaptéra (6) a v dolnej Časti ho zaklopte do Čelustí stranou s excentrickým upinačom (7).

Pozor: Čeluste adaptéra musia teraz zaberat' do obidvoch dražok ohrievača (vizuálna kontrola)

Poistné prilozky (3) sa musia teraz nachadzat bezprostredne vedla upinacich celusti adaptéra (6).

3. Montáž tepelného Žiarica so stropnám montáznym rámom (typ prístroja IR05026, IR05027, IR05028, DS05028)

VšeobecnéPokyny

• Stropny montážny rám je vchodné na montáž do stropnych platnís hrůbkou materiálu min. 10 mm a max. 30 mm (Osadzovaci rám-Version max. 25 mm).
• U zariadení so svétlou povrchovou úravou (napr. pri bielej farbe)MZe dojst pri nepretržitej prevádzke k farebným zmenám povrchu.
  Montáz nesmie zmenit' alebo ovplyvni't statiku stropu.
  Musia sa doprzat minimalne vzdialenosti v sulade s doplnkom 2.
• Stropny instalačné priestor musí splnát tieto minimálne Rozmery pre potrebné cirkuláciu vzduchu:

Typ prístroja Širka v mm D	žka v mm
IR05026	aspoř 500 aspoř	900
IR05027
IR05028	aspoř 600 aspoř	1200
DS05028

Otvorené priestory nesmú byt zúzené aleboPokryte izolačnámmaterialom alebo inak.

• Na montáz su potrebné dve osoby.
• Elektrické pripojenie sa musí uskutočnit mimo montážneho rámu (revízny pristup).

3a. Variant priame kovanie:

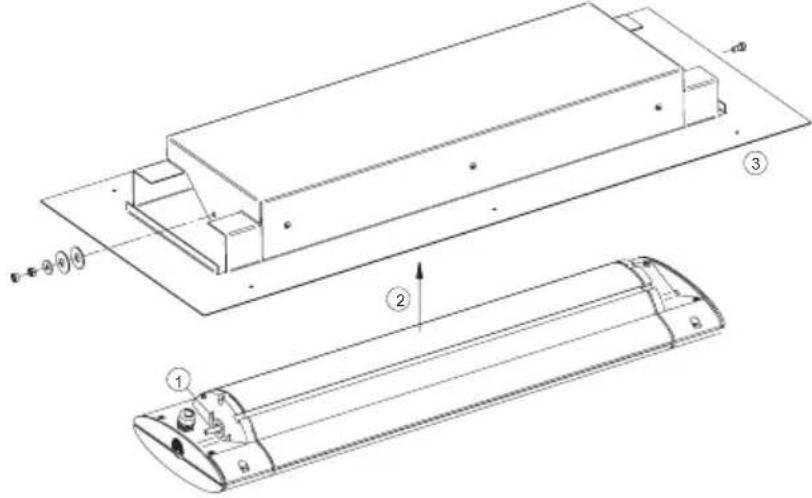

Krok 1: Zoskrutkovanie pristroja s krytom

• ① Zasuţne veℓkú podložku U na Čap na tepelnom ziariči.
• ② Ohrieva vlozte sikmo do krytu tak, aby cap presiel cz otvor krytu.
• ③ Prístroi uplne vložte do krytu a závitovú skrutku dotiahnite na doraz nástrojom so silou 0,5 Nm.
• ④ Nasunte dve tanierové pruziny. Prvu vypuklou stranou smerom ku krytu, druhu vypuklou stranou smerom von. Malu podložku U nasunte na zavi-tovy cap, naskrutkujte šesthrannu maticu a zaistite druhou šesthrannou maticou. Pristroj musi byt'možné v kryte pootocit/naklopit pri nizkom trenji.

Krok 2: Priprava montážneho priestoru

Vyrez v strope s Rozmermi (x) mm a (y) mm zhotovit' zo strany objednávatěa:

Typ pristroja	Výrez stropu v mm		Vzdialenost' medzi zapínanim otvory v mm
	Šírna (x)	Džka (y) a b c
IR05026	280 625	495 247,5 3	10
IR05027
IR05028	280 850	720 360 310
DS05028

• Upevnovacie otvory „a“ „b“ vložte do stropnej platne.

Krok 3: Montáz pristroja do montázneho priestoru

• Pripojte pristroj elektricky, ale ho nezapinajte.
• Prístroj umiestnite vo vyreze stropu.

Pozor:

Pripojovacie vedenie sa musi z pristroja priamo odviest' prec. Treba ho uložit' v montáznom rame mimo oblasti vyrezu.

Montážny rám zoskrutkujte zvonka pomocou šiestich skrutiek menoviteho priemeru 4 mm so stropnou platnou.

Pozor:

Dbajte na pevné, trvalo bezpečné spojenie skrutkami.

V priade potreby pouzite d'alsie montazne ramy (prisluenstvo)!

3b. Variant kryci rám:

Krok 1: Priprava montážneho priestoru

Vyrez v strope s Rozmermi (x) mm a (y) mm zhotovit zo strany objednávatela:

Typ prístroja	Výrez stropu v mm
	Šírna (x) Dížka (y)
IR 05026; IR 05027 300 625
IR 05028; DS 05028 300 850

Montážny rám priložte za stropom, tak aby sa vnútorne styčné spojky vnorili do stropného vyrezu.
- Montážny rám vycentrujte vzhladom k vyrezu a z Čelnej strany zeroskrutkujte vnútorné stychné spojky so stropnou platné.
- Upevnite montážny rám do vyrezu a priskrutkujte ho na predný panel so stropnou doskou. V pripadé tenkych stropnych panelov (< 15 mm) ohnite alebo odstrante montážne uchytky, ak je to potrebné. (Detail A)

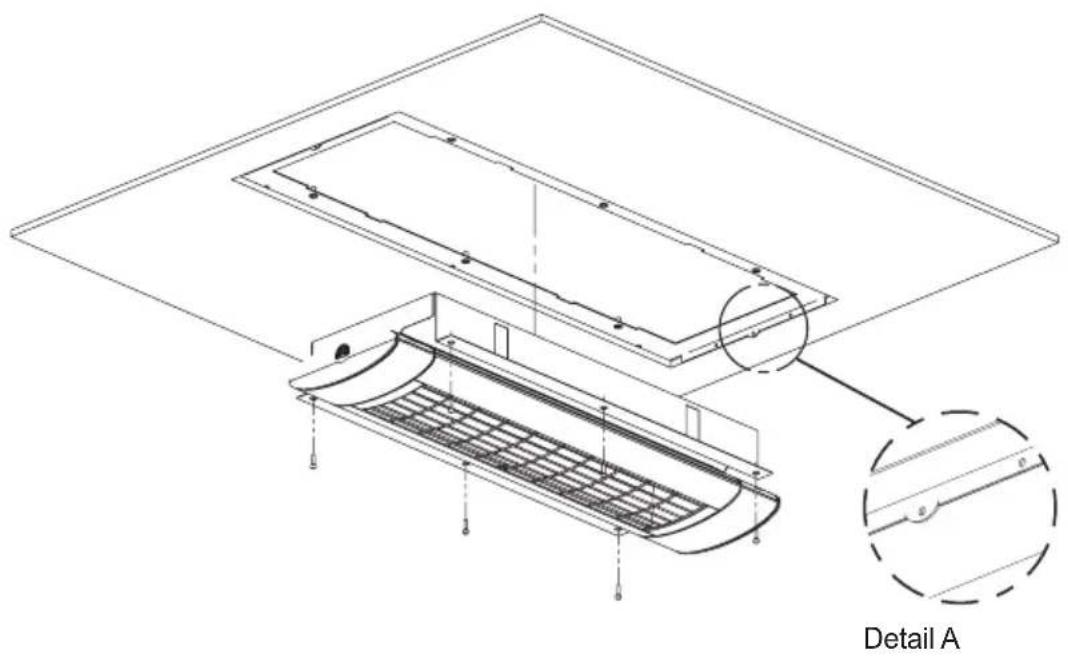

Krok 2: Montáž pristroja do montážneho priestoru

• Pripojtpe pristroj elektricky, ale ho nezapinajte.
• Priskrutkujte zariadenie k montáznemu rámu pomocou 6 skrutiek a podložiek M4x18.
• Pevne dotiahnite skrutky.

Krok 3: Montáž osadzovaceho rámu

Pozor: Hrozi riziko poranenia!
Bezpodmienečne používajte pracovné rukavice!

• Rozsirujuce komponenty sa smú používat'vylucne pre planované typi pristroja.
• Pri používaní Rozširujúcich componentov treba bezpodmienečne dodržiavat prislušné námod na montáž a použitie.
• S použitím Rozširujúcích komponentov (napr. rozhlasový modul) sa zmeni technické udaje uvedene v prilohe 1.

Uvedenie do prevádzky

1. Odstrante transportnu pointku im Reflektor uplne, Pokial' je k dispozificii.

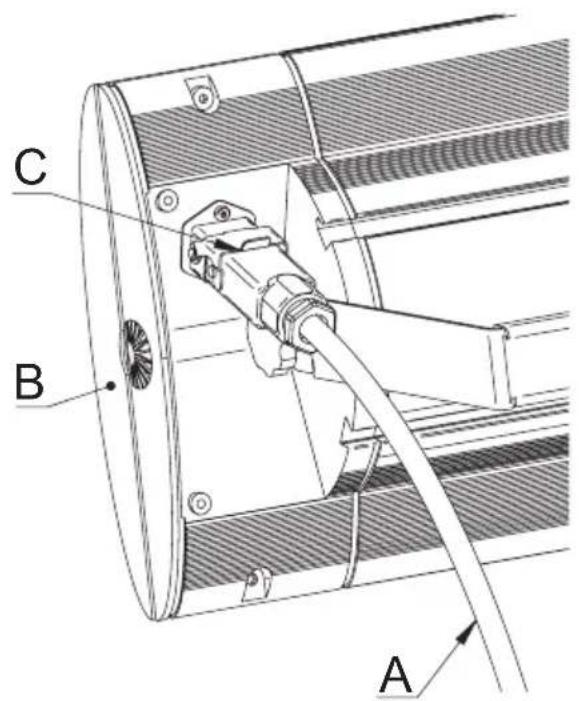

2. Prilożený sietový prípojné kábel (A) pripojte k pristroju (B) a zafixujte pomocou poistného oblúka (C).
3. Vytvorte pripojenie k sieti elektrickej energia (chränena zásuvka).

Pri modeloch bez spinaça sa uskutočné vyhrievaci vykon okamžite po zapojeni sietovej zástrécky do zásuvky. Pri modeloch so spinačom alebo rádovým prijimačom sa aktivujé vyhrievaci vykon stlačením spinaça, resp. dialkového ovládania.

Pokyny k Čisteniu

• Pristroi odpojte od siete.
• Teleso nechaite vychladnút.
• Teleso utrite vlhkou mäkkou handrickou, nepoužívajte pri tom Žiadne Čistiac prostriedky.

Pristroj nikdy neponárajte do kvapalin ani neostrekujte.
Pripadne zafarbenie ochrannej mriežky v dosledku posobenia tepla vyplyva z normalnych fyzikalnych procesov a nepredstavuje nedostatok.

Záručné podmienky prístrojov S1, S3 a D3

Na tieto pristroje poskytujeme zaruku podla nasledujucich podmienok:

1. Podla pravidiel nasledujucich ustanoveni bezodkladne odstranine skody alebo nedostaty na pristroji, ktoré su preukazatel'né sposobene vyrobnou chybou, ak nam budu oznámene okamzite o ich zistení na pristroji a poças 5 rokov od dodania konecnému oderatefovi. Zaručná doba na ohrievacie trubice je 12 mesiacov s max. 5000 prevadzkovymi hodinami poças tohto obdobia. Zaručnú povinnost nevyvolaju male odchylky od požadovanych vlastnosti, ktoré su nepodstatné pre hodnotu a pouzitelnost' pristroja, alebo skody v dosledku abnormálnych podmienok okolia alebo nezodpovedajucich prevadzkovych podmienok. Zaručná povinnost sa tiežnevztahuje na poskodenia sposobene mimoriadnymi klimatickymi podmienkami, nezvyčajnymi podmienkami prostredia alebo nezodpovedajucimi prevadzkovymi podmienkami. Vás odborny predajca vám poskytne poradenstvo o verziach pristroja vchodných do prislušných podmienok.
   Záruku nie je moźne uplatnit, ked skody alebo nedostatky na prístroji vyplývajú z chybnej montáze alebo nedodrzania pokynov na obsluhu.
2. Záručné plnenie sa uskutočné takým spôsobom, ze chybné pristroje podla našho uvázenia bezodplatne opravíme alebo vymeníme za bezchybné. Pristroje, pre ktoré sa uplatnjuć na záručné plnenie vo vztáhu na tuto záruku, sa musia odovzdat alebo odoslat vyrobcovi alebo autorizovanému servisu. Pri zasielaniznása riziko poskodenia pri preprave zasielatel'. Náklady na zaslanie, prepravu, cestu, ako aj pracu konečného odberatel'sa napreplacaju. Musi sa predložit doklad o kupe s datumom kupy a/alebo dodania, ako aj detailny popis chyby. Náhradné pristroje prechádzaju do našho vlastnictva.
3. Nárok na záručné plnenie zaníka, ked' boli vykonané opravy alebo zásahy osobami, ktoré na to nami neboli splnomocné alebo ked' sa naše pristroje opatra nahradnými dielmi, doplnkovými dielmi alebo dielmi prisluěnsstva, ktoréNie su originánymi dielmi a ktoré spósobili poruchu. To isté platí, ked' sa odstráni alebo znemožní citatelnost typového štitka, przyp. Čísla pristroja.
4. Z tejto záruky su vylucene skody a nedostaty sposobené pripojenim v Rozpo-re s predpismi, neodbornou manipulaciou, mechanickym poskodenim ohrievacich trubic, ak o aj nedodrzanim montaznych predpisov aPokynov na obsluhu. Za nasledne skody záruku nepreberame.
5. Zručné plmenia neovplyvnju predlženie záruky ani nespústaju plynutie novej záručnej doby. Záručné doba na jabudované nahradné diely konci záručnou dobou celého prístroja. Pokial sa poskodenie alebo nedostatok nedá odstránit alebo ak odmiétrneme opravu alebo ju neakzeptovatelne predlžujeme, bude na zeleanie konečného spotrebitelá dodaná bezplatná nahrada. V pripadé nahrad-

nej dodávky si vyhradzujeme pravo na uplatnenieprimeraného zaúctovania za opotrebovanie zaDOTERAJSIU dobu používania.

Tieto záručné podmienky platia od 1.1.2021 pre pristroje zakúpené v krajine Europskej unie, aj kad'sa vyuzivaju v zahraniči. Záručné podmienky nemajú vplyv na zákonný nárok. na záručné plnenie.

Doplnujuce informacia

Vezmite prosím na vedomie nasledujúce slovnú zásobu v komentári:

Príloha 1: Technické udaje

①	Typ prístroja	⑥	Rozmery dlžka x širka x výška (mm)
①	Výkon prístroja (W)	⑦	Hmotnost' (kg)
②	Elektrická prípojka	⑧	Dodatočná hmotnost' pre verziu so slepým rámom (kg)
③	Stupeř ochrany krytom	⑧	Priemerná Životnost' (h)
④	Trieda ochrany	⑨	Vzdialenost' (mm)
⑤	Skúšobná značka

Príloha 2: Bezpečnostné vzdialenosti

0	Typ przystroja	6	Pohl'ad spredu
1	Montáž na stenu, horizontálna (nevchodná pre typ przystroja IR 05026, IR 05027, IR 05028, DS 05028)	7	Pohl'ad zhora
2	Minimálna vzdialenost' v mm	8	Držiak na strop
3	Výkon przystroja (W)	9	(pre zariadenia typu IR 05001 a IR 05002 iba so zátvorkou U)
4	Nástenná montáž, vertikálna (Iba pre typ przystroja IR 05001 a IR 05002)	10	Šikmá montáž iba pre przystroje IR 05001 (1400 W) a IR 05002 (2000 W)
5	Pri vertikálnej montáži pripojovácí kabel vždy dole!	11	Stropné montáž iba pre typ przystroja IR 05026, IR 05027, IR 05028 a DS 05028
A1	Vzdialenost' od ožarovanej plochy	A5	Vzdialenost' od steny za przystrojem
A2	Vzdialenost' zásuvky A6 Vzdialenost' od ožarovanej steny		Híbka jabudovania do stropu / vzdialenost' medzistropu
A3	Vzdialenost' od bočnej steny A7		Hébka jabudovania do stropu / vzdialenost' medzistropu
A4	Vzdialenost' od stropu nad przystrojem d Rozsah		prestavenia
D	Vzdialenost' podlaha/prístroj

Príloha 3: Diagramy ziarenia

Technické udaje, bezpečnostné vzdialenosti, diagramy ziarenia
