BRUGSANVISNING Solamagic SMS1PLUS1400T Etherma

Sikkerheds- og betjeningsanvisninger. 43

Leveringsomfang. 44

Monteringsanvisninger 45

Ibrugtagning 57

Rengoringsanvisninger 57

Garantibetingelser. 58

Supplerende anvisninger 59

Bilag

• Bilag 1:

Tekniskedata

• Bilag 2:

Sikkerhedsafstande

• Bilag 3:

Stralingsdiagrammer

AX

AX

AX

Sikkerheds- og betjeningsanvisninger

Overhold følgende anvisninger:

• Laes brugsvejledningen omhyggeligt før montering, og opbevar den.
• Dette varmeapparat er til montering udendørs på husvægge eller andre faste konstruktioner. Detmökke bruges til at skabe et behageligt indendørs temperaturniveau.
• Apparatet må kun bruges af voksne. Børn må ikke rengøre eller vedligeholde apparatet utden opsyn. Børn under 3 ar skal holds pa afstand af apparatet, medmindre de til stadighed overvåges. Børn under 8 ar må ikke tænde og slukke for apparatet, de må ikke sætte stikket i stikdåsen, rengøre apparatet eller udføre vedligeholdelse pa det.

Forsigtig - Nogle dele af produit kan blive meget varme og forarsage forbrændinger. Der skal udvises særlig forsigtighed, narr born og beskyttelseskravende person er til stede.

• Monteringen skal udfores faktgigt korrekt af en fagmand iht. installationsforskif-terne VDE 0100 (evt. ogsa del 559 og 701).
• Ved alt arbejde på elektrisk udstyr skal der altid slukkes for strømmen (traek netstikket ud, afbryd sikringen). Tænd Forst for varmen,ningar forbindelser er etableret.
• Husets ledningsnet til stromforsyning af varmeapparatet skal vare konstrueret med en afbryder og sikret med en sikring på mindst 16A (træg) (type C16A).
• Må ikke monteres direkte under stikdãser, fordelerdãser, kontakter eller elektriske ledninger.
  Stikdäser ma kun vare i de positioner, der angives i bilag 2
• Radiatoren mä iht. VDE 0100 del 559 ikke anbringes i nærheden af gardiner eller brændbare materialer.
• Apparatet opfylder min. kapslingsklasse IP24, nar alle stikforbindelser (apparatstik, stik til udvidelsesemoduler) er sat i og godkendt til anvendelse inde og ude.
  Lad aldrig apparatet vaere taendt Eden opsyn.
• Apparatet må ikke tildækkes, nag det er taendt eller varmt - dette medføreren brandfare.
• Sluk for apparatet, og lad det kole af, nar straleretningen skal indstilles.
• Se/DD: direkte ind i en taendt IR-halogenlampe i laengere tid aller pa kort afstand.

• IR-halogenpærer er folsomme over for direkte berøring (må ikke berøres med fingrene). Fedt eller andet smuds kan rengøres med en klud vædet i sprit.

• Beskyt IR-halogenlampen mod vibrationer, stød og skadelige stoffer som f.eks. syrer, ammoniak, cementstøv osv. På denen MADE forlænges apparatets levetid.

• Beskyt IR-halogenlampen mod mekanisk overbelastning. Den skal udskiftes, hvis der ses misfarvninger (mørke steder, deformeringer) er synlige aller opnås den nominelle levetid.
• Beskadigede apparatelementer som f.eks. tilslutningsledning, kontaktvippe, tætningsmanchet eller varmerør skal ubetinget udskiftes. Apparatet skal straks afmonteres og opbevares tørt.
• Reparationsarbejde (udskiftning af en defekt tilslutningsledning, et defekt varmerør osv.) mag kun udfores af producentens kundeservice eller en autoriseret forhandler.
• Kun voksne personer med tilstrækkelig faglig viden ma udfore rengørings- og vedligeholdelsesarbejde.

Leveringsomfang

IR-radiator

Holder inkl. befaestigelsesemidler (medfolger)

Manual

Monteringsanvisninger

• Montering af radiatoren ma kun monteres med egnet monteringsmaterialie (eksempel: skrue M6x60 med metaldyvler ved underlag af sten eller beton) pa et fast, beraedygtigt underlag, der er normalt, svart aller不信 brændbart.
• Hvis apparatet og stikdåsen ikke monteres på samme flade, skal det sikres, at strålingsfeltet ikke kan rettes mod stikdåsen. I modsat fald er det absolut nødvendigt at sikre, at stikdåsen ikke kan varmes op til over 70^ , nr der er tændt for radiatoren.
• Sikkherhedsafstandene iht. bilag 2 skal overholds.
• Området for varmeeffekten kan bestemmes skønsmaessigt ved hjælp af strålingsdiagrammet (bilag 3). I diagrammet finds forskellig afstande fra radiatoren, størrelsen på strålingsfladen og den maksimale strålingsintensitet.
  Monteringshjde: mindst 1,80 m over gulv

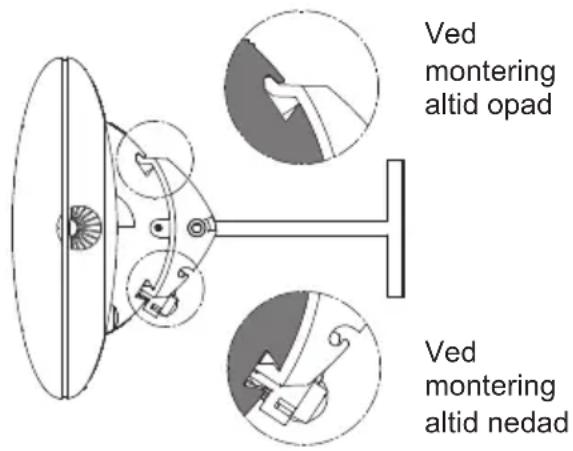

• Radiatoren skal monteres med hammernoten orienteres opad. Hammernoten kan ses ved at klikke på sider af huset modsat til Slutningsledningen (se illustration nedenfor).

• Radiatoren S3 og D3 (IR 05008, IR 05028, DS 05002, DS 05006, DS 05028) magkun monteres oganvendes i vandret justering.
• Kun for typerne IR 05001 og IR 05002: Ved skrå loftsmontering og vertical vægmontering skal apparatet monteres med ledningsarrangementet forneden.

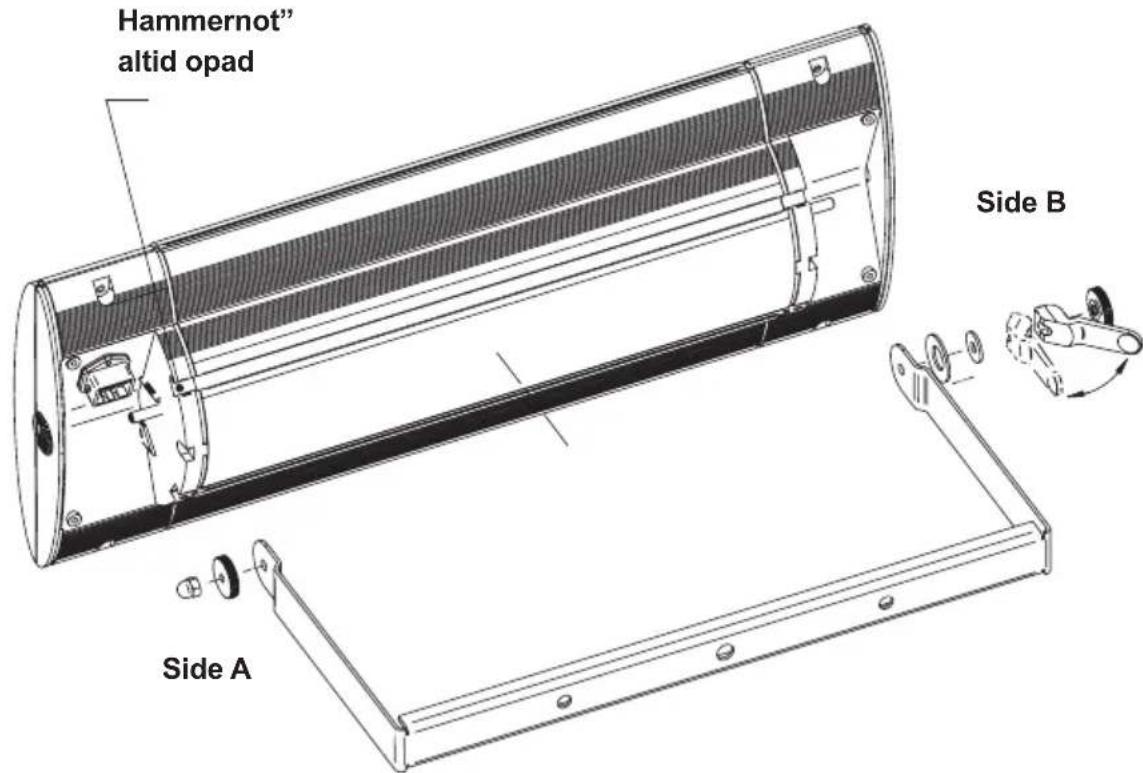

1. Montering af radiator med bojle

Apparatype Effekt	Vægmontering Loftsmöntering
	horizontal vertikal horisontal	vertical
IR 05001 1400 W	✓	✓	✓
IR 05002 2000 W	✓	✓	✓

• Fastgør bjjlen under iagtagelse af sikkerhedsafstandene samt sikkerheds- og betjeningsanvisningerne. (se bilag 2)
• Monter bøilen på fastgøringsfladen med 2 skruer i en afstand af 200~mm
• Hvis udvidelseskomponenter anwendes, skal de ydre fastgøringspunkter pa bøjlen anwendes ved vægmonteringen (afstand 350 mm)
• Sæt apparatet på, begynde med side B, og boj i den forbindelse bøjlen let opad (Henvisning! „hammernot" altid opad)
• Side A: Monter fingermøtrikken M6 og hættemøtrikken M6/str. 10.
• Spænd fingermøtrikken med handkraft, og stram hættemøtrikken med gaffelnøglen str. 10.
• Side B: Monter tallerkenfjeder, underlagsskive; excenterarmen og fingermø-trikken M6.

Spænd fingermøtrikken M6 ind til trykpunktet på excenterarmen med hand-kraft. Spænd excenterarmen i bojlens retning.

2a. Montering af radiator S1 med T-holder

Apparattype Effekt	Vægmontering Loftsmøntering
	horizontal vertikal horizontal skrå
IR 05001 1400 W	✓	✓
IR 05002 2000 W	✓	✓

Kun tilladt ved vaegmontering!

Trin 1: Monter T-holder

• Monter T-holderen (1) på fastgøringsfladen (2) med 2 skruer iht. fölgende illustration.

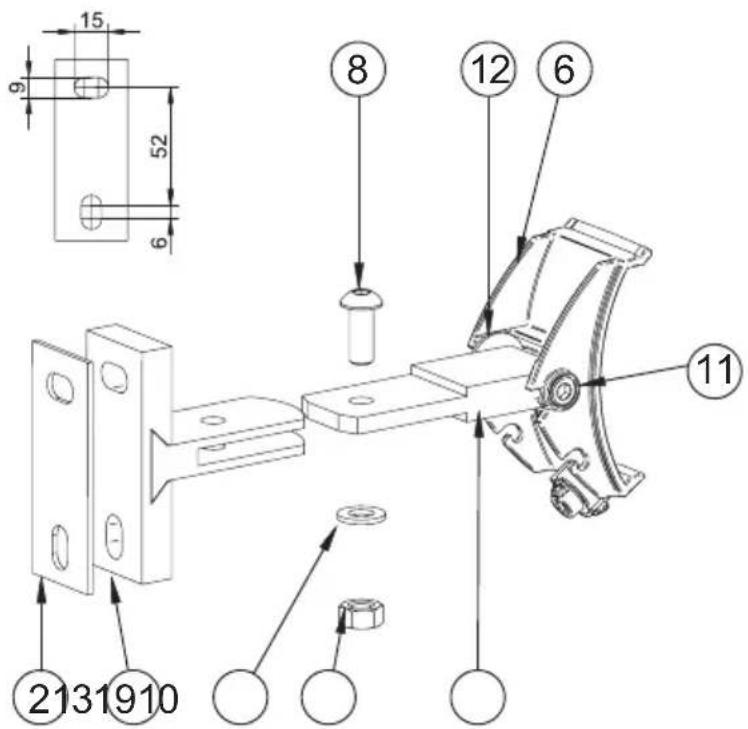

Trin 2: Montering af adapterkløer på T-holdere

• Skub adapterkloen (6) ind i T-stykket (1), der er monteret på fastgorelsessfladen. Stik skruen M8x20/SW5 (8) ind i hullet. Læg skiven (9) under, og spænd møtrikken M8/SW13 (10).
• Hvis adapterkloen (6)gressive, skal skruerne (8) til (10) lønsnes, og kloen skal trækkes ud af holderen. Tag derefter skruerne (11) af, og monter mellemstykket (13) med tekstilskiven (12) drejet med 180^ på adapterkloen (6) ingen. Monter derefter apparatet på vægholderen ingen.

Trin 3: Montering af radiator pa vægholder

• Sikringslaskerne (3) skubbes med ringen (4) ca. 220 mm ind i svalehalenoten fra venstre.
  Spaend skrue 3,5x6,5 (5).
• Ret adapterkloens (6) excenterspænder (7) helt til venstre i lodret retning (C), se billede forneden.
• Foroven hænges radiatoren (B) på adapterkloen (6) i widen med hammernøten, og forneden i widen med excenterspænderen (7) drejes den ind.

Forsigtig: Adapterkloen skal nu gribe ind i begge noter på apparatet (visuel kontrol)

• Stram excenterspænderen (7) med den medfolgende unbrakonøgle SW5 i urets retning (ca. 80^ drejevinkel). Radiatoren skal ære uten slør og ære fast forbundet med adapterkloen.

Forsigtig: intet rotationsstop; ingen drejning 180^ - drej ikke excenterspænderen for langt!

• Sæt læseringen (4) ind iudfraesningen (A) på adapterkloen (6).
• For at indstille eller ændre stråleretningen lösnes skruerne (11) ved hjælp af unbrakonøglen str. 5, radiatoren brings i den ønskede stråleretning, og skruerne (11) spændes fast.

2b. Montering af radiator S3 og D3 med T-holdere

Apparattype Effekt	Vægmontering Loftsmøntering
	horizontal vertikal horizontal skrå
IR050082500 W	✓		✓
DS050022000 W	✓		✓
DS050062000 W	✓		✓

Bemerk:

Radiatoren har et ensidig drejningsomrade i retning af den aflange hulside, afhengigt af monteringsorienteringen af T-beslaget.

Ved montering på en væg skal T-beslaget monteres med den aflange hul-side i bunden (billede nedenfor), nr den monteres i loftet med den aflange hulside foran.

Trin 1: Montering af T-holder

• Radiatoren S3 eller D3 skal installereres med 2 T-holdere i en afstand af 400mm med overholdelse af sikkerhedsafstande og sikkerhedsanvisninger (se bilag 2).
• For at gore samlingen nemmere skal du fjerne adapterkloen (6) fra T-holdere (1) ved at Iosne skruerne (11) (illustration nedenfor).
• Monter T-holdere (1) med silikonepladen (2) nedenunder med hvver 2 skruer pà monteringsoverfladen som vist i den følgende figur.

Trin 2: Montering af adapterkæber på T-holder

• Monter adapterkløer (6) på begge T-holdere på fastgorelsessfladen, sæt laseskiven (12) ind mellem T-holder og adapterklo, og skru cylinderskruene (11) ind i T-holderen udefra (Illustration ovenfor). I tilfælde af loftmontering skal adapterkloen drejes 180^ og skrues fast på holderen i modsætning til illustrationen.

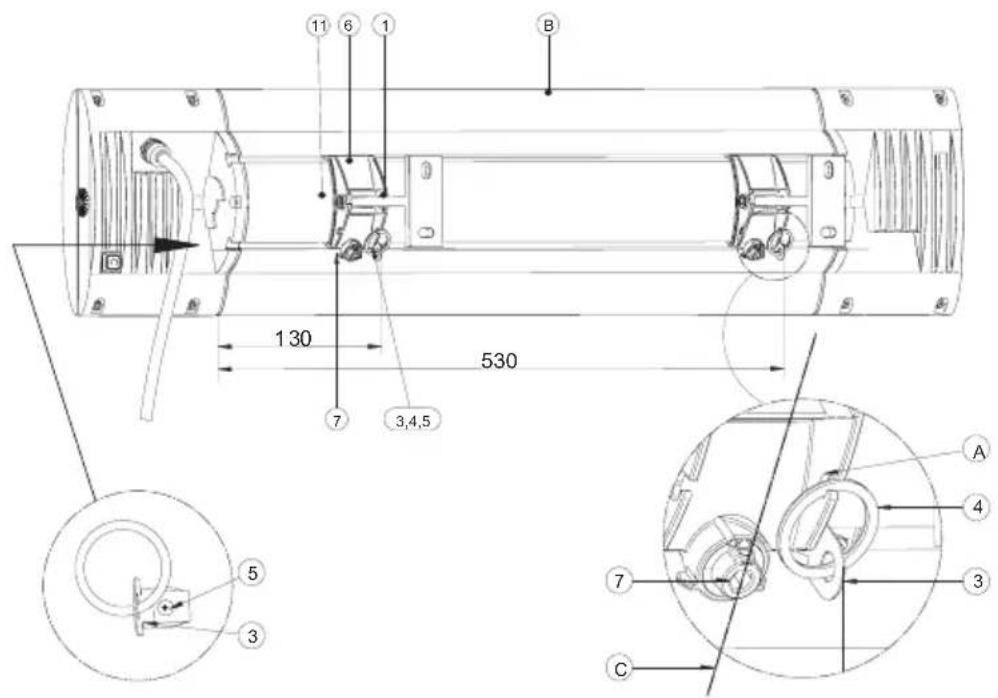

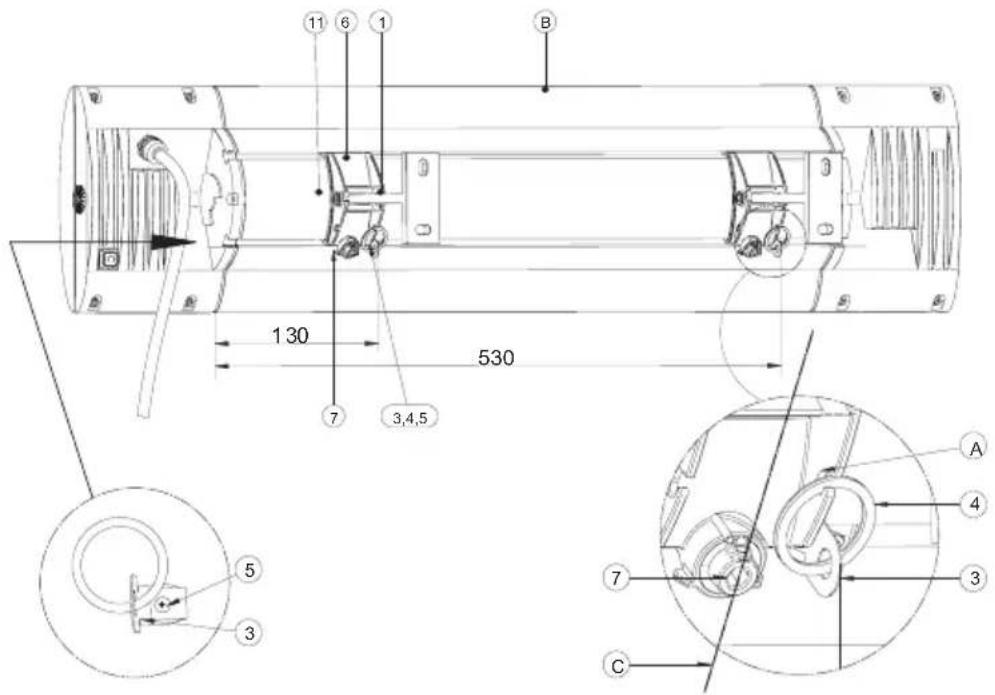

Trin 3: Montering af radiator pa T-holder

• Sæt sikringslaskerne (3) med ring (4) fra sider med ledningen ca. 530 mm og 130 mm ind i svalehalenoten.
• Stram skruerne 3,5x6,5 (5).
• Ret adapterkloens (6) excenterspaender (7) helt til venstre i lodret retning (C), se billede foreden.
• Foroven hænges radiatoren (B) på adapterkløerne (6) i siden med hammernøten, og forneden i siden med excenterspænderen (7) drejes den ind.

Forsigtig: Adapterkløerne skal nu gribe ind i begge noter på apparatet (visuel kontrol)

• Sikringslaskerne (3) skal nu befinde sig umiddelbart ved sider af adapterkæberne (6).
• Spænd excenterspaenderen (7) i urets retning med den medfolgende unbrakonøgle SW5 (ca. 80^ drejevinkel) Radiatoren skal ære uten slør og være fast forbundet med adapterkloen.

Forsigtig: intel rotationsstop; ingen drejning 180^ - drej ikke excenterspænderen for langt!

• Haeng laseringen (4) ind udefraesningen (A) pa adapterkloen (6).
• For at indstille eller justere stralereretningen skal skruen (11; venstre side af adaptertekloen iht. billede nedenfor) lösnes med ubrakonoglen SW5, radiatoren saettes i den ønskede stralereretning, og skruen (11) strammes.

3. Montering af radiator med monteringsramme til loft (apparatype IR05026, IR05027, IR05028, DS05028)

Generelle anvisninger

• Monteringsrammen til loftet passer til montering i loftsplader med en materialetykke se p'til min. 10 mm og maks. 30 mm (Blaendramme-version max. 25 mm).
• På apparater med lyse overfladebelægninger (f.eks. hvide) kan der opsta farveændringer i konstant drift.
• Den eksisterende loftstatikmökke ndres erler forringes paa grund af monteringen.
• Minimumsafstandene i overensstemmelse med tillaeg 2 skal overholds.
• Loftinstallationsrummet skal opfylde ffolgende mindstemal for den nodvendige luftcirkulation:

Apparatype Bredde i mm	Laengde i mm
IR05026	min. 500 min. 900
IR05027
IR05028	min. 600 min. 1200
DS05028

De abne rum ma ikke begrænses eller dækkes af isoleringsmateriale eller på,anden måde.

• Der kræves to personer til monteringen.
• Den elektriske tilslutning skal udfores,uden for indbygningsrammen (inspekti onsadgang).

3a. Variant direkte montering:

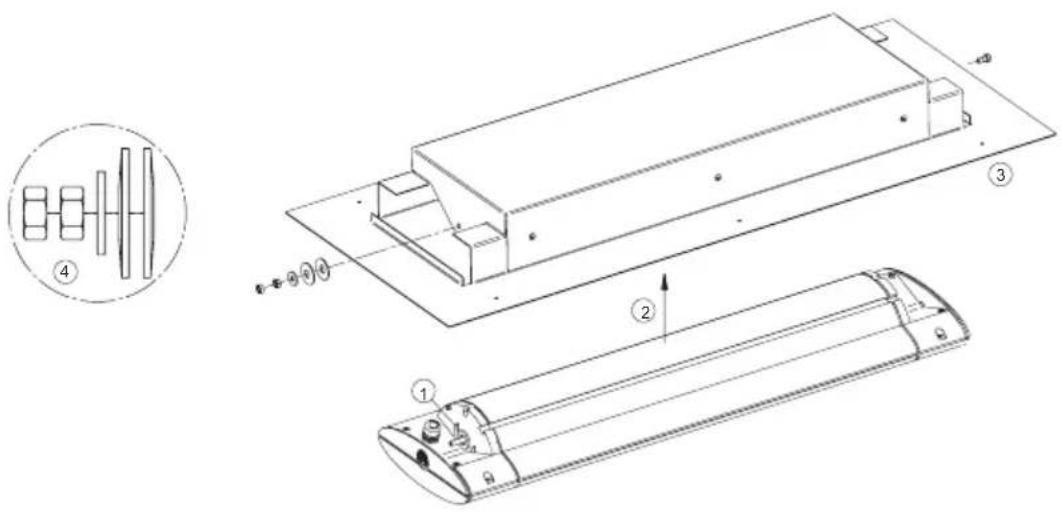

Trin 1: Skru apparatet sammen med kabinett

• ① Skub den store U-skive på bolten på radiatoren.
• ② Sæt varmeapparatet skråt ind i kabinettet, til bolten kan ses gennem hullet i kabinettet.
• ③ Drej apparatet helt ind i kabinettet, og stram gevindskruen til anslag med værktøj 0,5 Nm.
• ④ Sæt to kronhjul på, det forste med rundingen ind mod kabinettet, det andet med rundingen udad. Skub den*Lille U-skive på gevindbolten, skru seskantmøtrikken på, og sikr den med den,anden sekskantmøtrik. Apparatet skal kinne drejes/vippes i kabinettet med lav friktion.

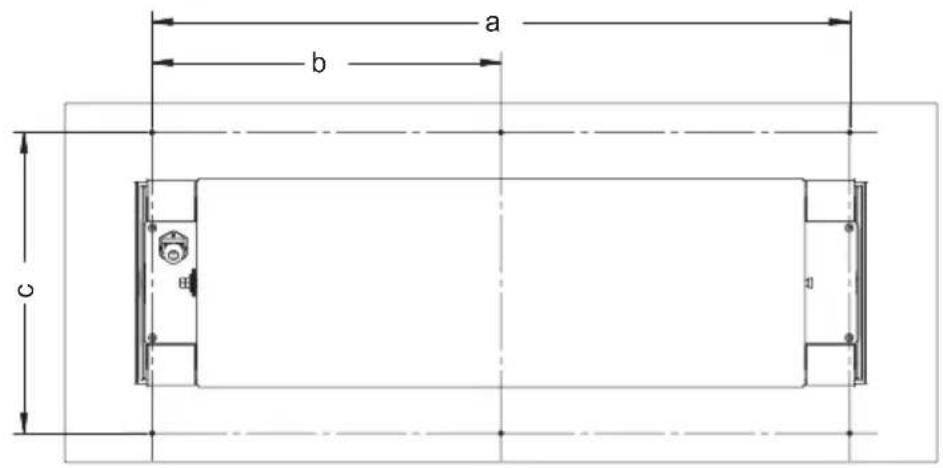

Trin 2: Forbered indbygningsrummet

• Loftsdskæring med malene (x) mm og (y) mm skal udføres af ejeren:

Apparatype	Loftsdskæring i mm		Afstand mellem fastgørelse huller i mm
	Bredde (x)	Længde (y) a b c
IR05026	280 625	495 247,5 310
IR05027
IR05028	280 850	720 360 310
DS05028

• Bor fastgorelseshuller a og b i loftspladen.

Trin 3: Monter apparatet i indbygningsrummet

• Tilslut apparatet, men taend ikke for det.
  Anbring apparatet i loftudskaeringen.

Forsigtig:

Tilstunningsledningen skal fores direkte væk fra apparatet. Ledningen skal trækkes inde i indbygningsrummet uten for udskæringsområdet.

• Skru indbygningsrammen sammen med loftspladen udefra med seks skruer med mærkediameter pa 4 mm.

Forsigtig:

Brug om ndvendigt yderligere monterings rammer (tilbehør)!

3b. Variant blændramme:

Trin 1: Forbered indbygningsrummet

• Loftsdskaering med malene (x) mm og (y) mm skal udfores af ejeren:

Apparatype	Loftsudskæring i mm
	Bredde (x) Længe (y)
IR05026; IR05027 300 625
IR05028; DS05028 300 850

• Laeg bærarammen til montering oven på loftet, säledes at de indvendige lasker dykker ned i loftudskæringen.
• Centrer monteringsrammen i forhold til udskæringen, og skru den fast på de indvendige lasker.
• Centrer monteringsrammen i udskæringen og skru den til frontpanelet med loftpladen. Til tynde loftsplader (< 15 mm), bøj eller fjern monteringsfligene om nødvendigt. (Detalje A)

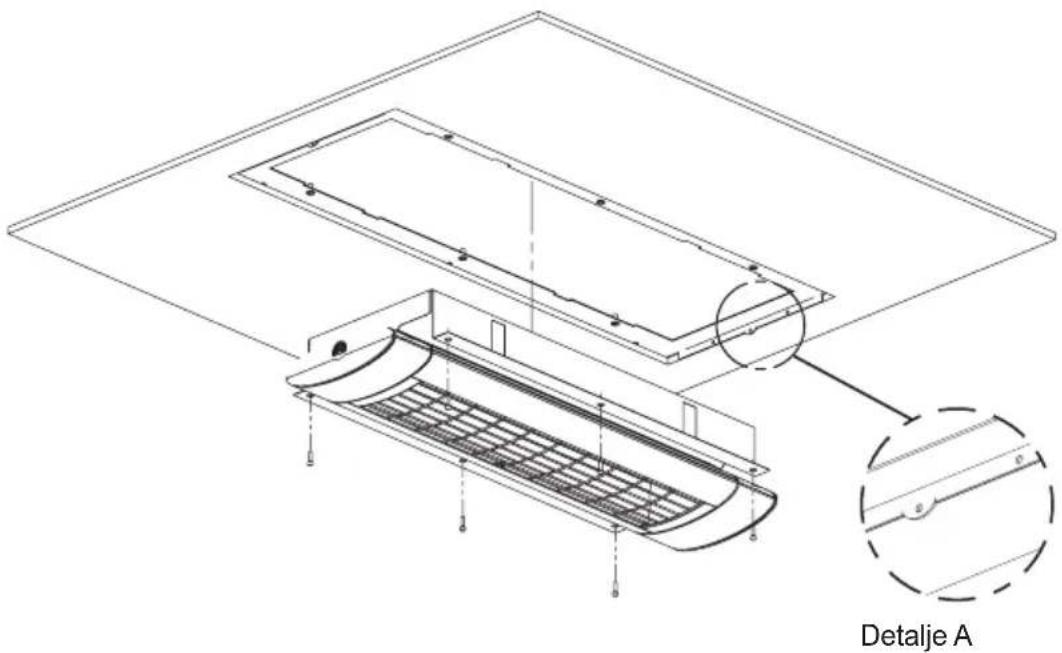

Trin 2: Monter apparatet i indbygningsrummet

• Tilslut apparatet elektrisk, men det må ikke tilkobles endnu.
• Skru apparatet sammen med monteringsrammen med 6 skruer M 4 x 18 og skiver.
  Stram skruerne

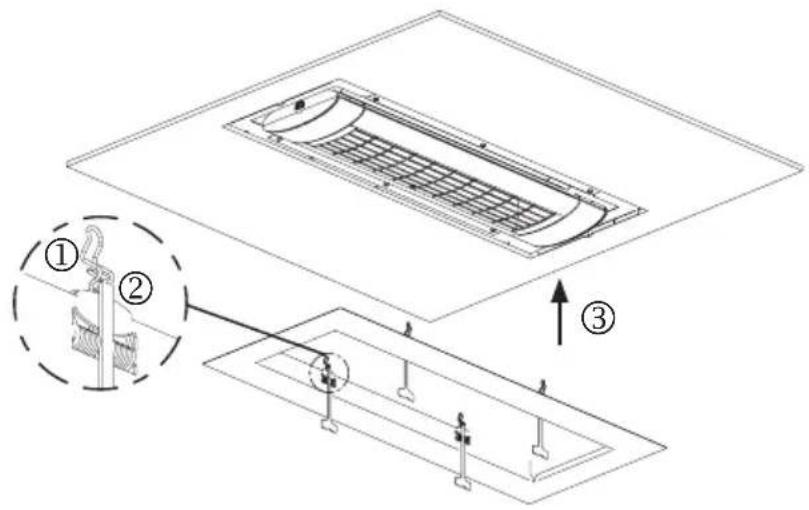

Trin 3: Monter blændrammen

Forsigtig: Der er fare for kvastelse! Brug altid arbejdshandsker!

• ① Forspaend fjederen, til den griber fat i laseanordningen.

Forsigtig: Fare for atkommen i klemmePGA ground af fjeder, der springer tilbage. Stik icke fingre ne ind i fjederens klemomrade!

Sæt udtrækningsværktøjet ved knækket ind i hvver fjeder, og lad det hænge ud af rammeudskæringen.

• ③ Placer rammen: Sæt de forspaendte fjederspidser ind i mellemrummet på radiatorens kabinet.
• ④ Tryk blændrammen ind mod loftudskæringen
• ⑤ Træk udtrækningselementerne ned, og lad fjedrene gribe fat ind mod monteringsrammen.

Bemerk: Opbevar udtrækningsværktøjet omhyggeligt til senere afmontering og afterfolgende montering

Afmontering:

• Træk blændrammen af loftet ved yderkanten, til klemmefjedrene i mellemrummet kan nas.

Forsigtig: Der er fare for kvæstelse! Brug altid arbejdshandsker!

• Tryk fjederen tilbage, og drej rammen ud af indbygningsrummet. Aflast langsomt fjederen.

4. For udvidelseskomponentertil radiatoren

OPTION

• Udvidelseskomponenter på udelukkende anvendes til de beregnede apparattyper.
• Ved anvendelsen af udvidelseskomponenter skal tilhorende monterings- og brugsanvisning ubetinget overholds.
• Med brugen af udvidelseskomponenter (f.eks. tradløst modul) ændres de tekniske data i bilag 1.

Ibrugtagning

1. Fjern transportsikringen i reflektoren fuldstændigt, hvis davon er til stede.
2. Slut vedlagte nettilslutningsledning (A) til apparatet (B), og fastgør den med sikringsbøjlen (C).
3. Etabler forbindelse til strømnettet (Schukostik).

Ved modeller.udenkontakt skervarmeeffekten, straks netstikket stikkes ind i netstikket. Ved modellerne medkontaktEllertrdloe modtager aktiveres varme-effekten ved at aktivere kontakten ellfjernbetjeningen.

Rengøringsanvisninger

• Afbryd apparatet fra nettet.
  Lad huset kole af.
• Tør huset af med en fugtig, blød klud. Brug ikke rengøringsmidler.

Sænk aldrig apparatet ned i vand, og sprøjt ikke vand på det.

En eventuel misfarvning af beskyttelsesgitteret på grund af varmepavirkn ing er et resultat af normale fysiske pavirkninger og er ikke en mangel ved apparatet.

Garantibetingelser for S1, S3 og D3-apparater

Vi yder garanti pa enchederne i henhold til de afterfolgende betingelser:

1. Vi afhjælper gratis skader og mangler ih. til følgende regler, safremt skaderne erer manglerne paviseligt skyldes fabriksfejl, og safremtppe fejl og mangler anmeldes inden for 5 ar after leveringen til slutbrugeren. Garantiperioden for varmerorene andrager 12 maneder ved maks. 5000 driftstimer inden for dette tidsrum. Ubetydelige afvigelser fra den onskede tilstand, som ikke har nogen væsentlig betydning for enhedens værdi og anvendelsesegnethed,ller skader, der skyldes unormale miljopavirkninger erer ukorrekte driftsforhold, medfører ingen garantipligt. Der er heller不解 garantipligt ved skader som folge af særlige klimabetingelser, ved unormale miljobetingelser, ellr his apparatets anwendes mod hensigten. Din forhandler rådgiver dig freme om apparatudforelserne i disse anvendelsestilfæle.

Der kan ikke ydes garanti, hvis skaderne eller manglerne på apparatet skyldes fejlbehæftet indbygning eller tilssidesættelse af betjeningsanvisningerne.

1. Vi yder garantien på den@made, at vi frit vælger, om fejlbehaftede apparater repareres Gratis eller erstattes med fejfrie apparater. Apparater, hvor der gores krav på en garantiydelse iht. dette garanti, skal afleveres aller sendes til producenten uller et autoriseret servicested. Ved forsendelse ligger transportrisikoen hos afsenderen. Slutbrugerens forsendelses-, transport-, infrastruktur- og arbejdssomkostninger godtgøres ikke. Der skal forevises kobsbevis med kobs- og/eller leveringsdato samt en detaljeret beskrivelse af fejlen. Erstatte apparater overdrages os til eje.

2. Garantikravet annulleres, hvis der er udfør reparationer ull indgreb af personer, der icke er blevet autoriseret dertil af os, eller hvis vores apparater er blevet udstyret med reservedele, supplerings- eller tilbehorsdele, der icke er originaldele og har forarsaget en defekt. Det samme gelder, hvis typeskiltet ell serienummeret er blevet fjernet eller gjort ulaeselige.

3. Skader og mangler, der skyldes ikke-forskriftsmæssig tilslutning, ukyndig handtering, mekanisk beskadigelse særigt på varmerorene samt tilsidesættelse af indbygningsforskrifterne og betjeningsanvisningerne, er/DDke omfattet af的各项 garanti. Vi hæfter/DDke for følgeskader.

4. Garantiydelser bevirker ikke, at garantifristen forlænges, eller at garantifristen starter forfra. Garantifristen for indbygdereservedele slutter med udlobet af garantifristen for hele apparatet. Hvis en skade aller en mangel ikke kan udbedres, aller hvis afhjaelpningen af fejlen uller manglen avises aller forsinkes ubegroundet af os, leveres der en ligeværddig erstatning gratis til slutbrugeren, hvis/DDne onsker det.Ved erstatningslevering forbeholder vi os ret til at gore krav pa en passende modydelse for brugen af apparatet i den forlobne brugstid.

Disse garantibetingelser gelder fra den 01-01-2021 for apparater, der er kocht i et EU-land, selv om de bruges uden for EU. Garantibetingelserne har ingen indflydelse på almindeligt geldende lovpligtige garantibestemmelser.

Supplerende anvisninger

Ret til tekniskeændringer forbeholds.

Disse produit er ,Made in Germany".

Du kan finde flereprodukter og

tilbehör fra SOLAMAGIC® pa:

www.SOLAMAGIC.com

Vae opmaerkso ma falgende ordforrad i noterne:

Bilag 1: Tekniske data
Bilag 2: Sikkerhedsafstande

①	Apparattype	⑥	Mål længde x bredde x højde (mm)
①	Apparateffekt (W)	⑦	Vægt (kg)
②	Strømtilslutning	⑧	Ekstra vægt for versionen med ramme (kg)
③	Kapslingsklasse	⑧	Gennemsnitlig levetid (h)
④	Beskyttseskesklasse	⑨	Afstand (mm)
⑤	Godkendelsesmærke

0	Apparattype	6	Set forfra
1	Vægmontering, horizontal (ikkeegnet til apparattype IR 05026,IR 05027, IR 05028, DS 05028)	7	Set fra oven
2	Mindsteafstande i mm	8	Loftsmontering
3	Apparateffekt (W)	9	(til apparattype IR 05001 ogIR 05002 udelukkende med U-bøjle)
4	Vægmontering, vertikal(kun apparattype IR 05001 ogIR 05002)	10	Skråmontering kun apparatIR 05001 (1400 W) og IR 05002(2000 W)
5	Ved vertikal montering til Slutningsled-ning alto nadad	11	Loftsmontering kun apparattypeIR 05026, IR 05027, IR 05028 ogDS 05028
A1	Afstand flade, der besträles A5 Afstand væg bag ved
A2	Afstand stikdase A6 Afstand væg, der bestrales
A3	Afstand sidevæg A7
A4	Afstand loft ovenover a Indstillingsområde
D	Afstand gulv/apparat

Bilag 3: Stralingsdiagrammer

①

Maksimal varmetæthed

②

Varmeflade

Trin 1: Montering af T-holder

• T-holderen (1) i henhold til spesifisert silisiumplate (2) som er montertammen med to skrue i henhold til falgende bilde til monteringsflaten.

OBS: Det er ikke rotasjonsanslag, ikke roter 180^ - eksenterstrammerne på ikke dreies for langt!

• Hekt sikringsringen (4) inn i utsparingen (A) på adapterkjeven (6).
• For Å stille inn hhv. justere stråleretningen, lösner man skruene (11) med sekskantnøkkelen med nøkkelvidde 5, dreier stråleovnen i onsket stråleretning og trekker til skruene (11).

Trinn 3: Montere varmeovnen på T-festet

OBS: Det er ikke rotasjonsanslag, ikke roter 180^ - eksenterstrammerne ma ikke dreies for langt!

• Hekt haver av sikringsringene (4) inn i utsparingen (A) på adapterkjeven (6).
• For à stille inn aller justere stråleretningen lösner du skruene (11, på venstre side av adapterkjeven iht. bildet nedenfor) med unbrakonøkkelen, økkevidde 5, setter varmeovnen i onsket stråleretning og trekker skruen (11) godt til.

3. Montering av straleovn med takinnebyggingsramme (Apparattype IR05026, IR05027, IR 05028, DS 05028)

Trinn 1: Skru fast apparatet med hette

• ① Skyy den store U-skiven på bolten på stråleovnen.
• ② Sett varmeapparatet på skrå inn i hetten til boltene går inn i hullene i hetten.
  Sving apparatet helt inn i hetten og trekk til gjengebolten til den stopper med 0,5 Nm vha. verktoy
• ④ Træ på de to tallerkenfjærene, den første med kurven mot hetten, den andre med kurven utover. Skyv denlittle U-skivenpajgengebolten, skru på sekskantmutteren og kontre med en sekskantmutter til.Det skal g'an á svinge/vippe apparatet i hetten uten mye friksjon.

Trinn 2: Forbered monteringsstedet

• Bor monteringshull a og b i takplaten.

Trinn 3: Monter apparatet i monteringsstedet

Koble apparatet til strømmen, men ikke skru den på.
- Plasser apparatet i utsparingen.

Obs:

Tilkoblingsledningen på ledes direkte vekk fra apparatet. Den på plasseres i hulrommet bortenfor utsparingen.

• Skru fast innbyggingsrammen med takplaten fra utsiden med sekskrueer normal-diameter 4mm

Obs:

Bruk om nødvendig flere monterings RAM mer (tilbehør)!

3b. Variant blendingsramme:

Trinn 1: Forbered monteringsstedet

Dypp aldri apparatet i væsker, og ikke sprut på det.

En eventuell misfarging på beskyttesesgitteret som et risultat av varmepävirkning er et risultat av normale fysiske prosesser og er ingen feil.

Garantibetingelser for S1, S3 og D3-apparater

Flere Produktter fra SOLAMAGIC

og tilbehør finner du på:

www.SOLAMAGIC.com

Tekniske data, sikkerhedsafstande, strålingsdiagrammer

Tillegg
