Produkttype	Udendørs infrarød radiator
Mærke	Etherma
Model	Solamagic SMD22000ARCW
Strøm	2000 W (justerbar 33%, 66%, 100%)
Forsyningsspænding	230 V ~ 50 Hz
Beskyttelsestype	IP65 (vandtæt mod vandstråler)
Beskyttelsesklasse	I (kræver jordforbindelse)
Mål (L x B x H)	Ca. 900 x 150 x 100 mm (estimat)
Vægt	Ca. 4,5 kg (estimat)
Emitter type	Infrarød halogenlampe
Gennemsnitlig levetid for lamperne	5000 timer
Hovedfunktioner	Styring via radiofjernbetjening, 3 effekttrin, programmerbar timer (30/60/90 min), hukommelsesfunktion, direkte betjening på enheden
Minimum monteringshøjde	1,80 m over gulvet
Minimum sikkerhedsafstande	Se bilag til vejledningen (f.eks. 0,5 m fra sidevægge)
Brugsområde	Udendørs (terrasse, altan, osv.)
Montering	Vandret, væg eller loft, med medfølgende beslag
Nødvendig strømforsyning	16 A afbryder (type C16A) og fast kontakt
Rengøring og vedligeholdelse	Tør af med en blød, fugtig klud efter afkøling; må ikke nedsænkes
Garanti	5 år (undtagen varmeelementer: 12 måneder / 5000 timer)
Medfølgende tilbehør	Monteringsbeslag, pakning, radiofjernbetjening (manuel sender), batteri CR2032, unbrakonøgle
Reparerbarhed	Reservedele (varmeelementer) tilgængelige; reparation af autoriseret servicecenter

Ofte stillede spørgsmål - Solamagic SMD22000ARCW Etherma

Hvordan programmerer jeg radiofjernbetjeningen?

Tilslut radiatoren til strømforsyningen (LED C blinker). Tryk kort på knap 1 til 4 på senderen: rørene varmer ved lav effekt (LED A blinker). Tryk igen på samme knap for at bekræfte (fuld effekt, LED A blinker). For at afslutte, tryk længe på den kodede knap. Rørene slukker og tænder i 2 sekunder.

Hvordan justerer jeg varmeeffekten?

På fjernbetjeningen skal du trykke længe på den programmerede knap for at skifte cyklisk mellem 33%, 66% og 100% effekt. LED'erne på enheden viser niveauet. Du kan også bruge den direkte knap på enheden på samme måde.

Hvordan installerer jeg radiatoren på væggen?

Monter T-beslagene (1) med silikonepakningen (2) med 400 mm afstand, skru adapterkroge (6) fast med låseskive (12). Sæt sikkerhedsflangerne (3) med ring (4) i rillen. Hæng radiatoren (B) på krogene, stram den excentriske spænder (7) med unbrakonøgle SW5. Overhold en minimumshøjde på 1,80 m og sikkerhedsafstandene.

Hvad er sikkerhedsforanstaltningerne?

Dæk ikke enheden, mens den er i drift. Hold børn væk. Brug en 16 A afbryder. Monter ikke under en stikkontakt. Overhold minimumsafstandene (bilag 2). Enheden bliver brændende varm: rør ikke. Sluk før flytning. Udskift beskadigede rør.

Hvordan rengør jeg radiatoren?

Tag stikket ud af enheden og lad den køle helt af. Tør kabinettet af med en blød, fugtig klud uden rengøringsmiddel. Må ikke nedsænkes eller sprøjtes med vand. Gitrene kan misfarves af varme, dette er normalt.

Hvad gør jeg, hvis fjernbetjeningen ikke fungerer?

Kontroller batteriet (CR2032) og udskift det om nødvendigt. Åbn senderens dæksel, fjern det gamle batteri, og indsæt det nye med pluspolen opad. Hvis problemet fortsætter, nulstil modtageren (se vejledningen) eller kontakt servicecenteret.

Hvordan programmerer jeg en automatisk sluk-timer?

Når fjernbetjeningen er programmeret, dobbeltklik på den kodede knap: 1. dobbeltklik = 30 min (LED B blinker hurtigt), 2. = 60 min (normal blink), 3. = 90 min (langsom), 4. = deaktiver. Radiatoren slukker automatisk efter den valgte forsinkelse.

Kan jeg bruge radiatoren indendørs?

Nej, denne radiator er kun designet til udendørs brug (terrasse, altan). Den er ikke egnet til indendørs brug og må ikke bruges til boligopvarmning.

Hvordan udskifter jeg et defekt halogenrør?

Udskiftningen skal udføres af en autoriseret professionel. Rørene er følsomme over for hudkontakt (rør ikke med bare hænder). Hvis der opstår mørke områder eller deformationer, stop enheden og kontakt Etherma service.

Hvad er garantiperioden, og hvordan aktiverer jeg den?

5 års garanti (undtagen rør: 12 måneder eller 5000 timer). For at aktivere garantien skal du registrere din enhed via garantibeviset hos producenten inden for fristen. Gem købskvitteringen.

BRUGSANVISNING Solamagic SMD22000ARCW Etherma

Sikkerheds- og betjeningsanvisninger. 35

Leveringsomfang. 36

Monteringsanvisninger 37

Ibrugtagning 40

Radio fjernbetjening 40

Betjening 44

Udskiftning af batteriet på fjernbetjeningen 46

Rengøringsanvisninger 46

Garantibetingelser 47

Supplerende anvisninger 48

Bilag

Tekniske data
- Sikkerhedsafstande
Stralingsdiagrammer

AX
AX
AX

Sikkerheds- og betjeningsanvisninger

Overhold følgende anvisninger:

Laes brugsvejledningen omhyggeligt før montering, og opbevar den.

Dette varmeapparat er til udendørs brug og mA kun bruges af voksne. Det ma ikke bruges til at skabe et behageligt indendørs temperaturniveau.

Børn pågressive erder vedligeholde apparatet uten opsyn. Børn under 3 ar skal holdes på afstand af apparatet, medmindre de til stadighed overvåges.

Forsigtig - Nogle dele af produit kan blive meget varme og forarsage forbrændinger. Der skal udvises særlig forsigtighed, nr børn og beskyttelseskrævende person er til stede.

• Monteringen skal udføres fagligt korrekt af en fagmand iht. installationsforskrifterne VDE 0100 (evt. ogå del 559 og 701).
• Ved alt arbejde på elektrisk udstyr skal der altid slukkes for strømmen (traek netstikket ud, afbryd sikringen). Tænd Forst for varmen, nar alle ledningsforbindelser er etableret.
• Den indenlandske installation til elforsyningen til varmeren skal vare konstru eret med en kontakt og sikret med en sikring på mindst 16A træg (type C16A).
• Må ikke monteres direkte under stikdãser, fordelerdãser, kontakter eller elektriske ledninger.
  Stikdaser ma kun vare i de positioner, der angives i bilag 2
• Radiatoren mä iht. VDE 0100 del 559 ikke anbringes iærheden af gardiner eller brændbare materialer.
• Apparatet lever op til kapslingsklasse IP 65, nár alle stikforbindelser (apparatstik, stik til udvidelsesmoduler) er sat i, og er godkendt til udendørs brug.
  Lad aldrig apparatet vare tændt Eden opsyn.
• Varmeapparatet skal altid vare slukket via husets installationsafbryder, nän den ikke er i brug.
• Apparatet må ikke tildækkes, när det er taendt eller varmt - dette medfører brandfare.
• Radiomodtageren er udstyret med en overtemperaturbeskyttelse, der midlert-digit begraenser varmeeffekten ved for høj temperatur.
• Sluk for apparatet, og lad det kole af, nr straleretningen skal indstilles.
• Se/DDi: ind i en taendt IR-halogenlampe i Iaengere tid eller pKort afstand.

• IR-halogenpærer er folsomme over for direkte berøring (må ikke berøres med fingrene). Fedt eller andet smuds kan rengøres med en klud vædet i sprit.

• Beskyt IR-halogenlampen mod vibrationer, stød og skadelige stoffer som f.eks. syrer, ammoniak, cementstøv osv. På davon MADE forlænges apparatets levetid.

• Beskyt IR-halogenlampen mod mekanisk overbelastning. Den skal udskiftes, hvis der ses misfarvninger (mørke steder, deformeringer) er synlige eller opnas den nominelle levetid.
• Beskadigede apparatelementer som f.eks. til Slutningsledning, kontaktvippe, tætningsmanchet eller varmerør skal ubetinget udskiftes. Apparatet skal straks afmonteres og opbevares tørt.
• Reparationsarbejde (udskiftning af en defekt tilslutningsledning, et defekt varmerør osv.) på kun udføres af producentens kundeservice eller en autorisert forhandler.
• Kun voksne personer med tilstrækkelig faglig viden ma udfore rengørings- og vedligeholdelsesarbejde.

Leveringsomfang

IR-radiator med netledning

Holder inkl. befaestigelsesemidler (medfolger)

Manual

Monteringsanvisninger

• Infrarod radiator瑕 kun installeres og betjenes vandret!
• Montering af radiatoren ma kun monteres med egnet monteringsmaterialie (eksempel: skrue M6x60 med metaldyvler ved underlag af sten uller beton) pa et fast, beraedygtigt underlag, der er normalt, svert aller ikke brændbart.
• Hvis apparatet og stikdåsen ikke monteres på samme flade, skal det sikres, at strålingsfeltet ikke kan rettes mod stikdåsen. I modsat fald er det absolutNDvendigt at sikre, at stikdåsen ikke kan varmes op til over 70^ , nr der er tændt for radiatoren.
• IR-apparater skal monteres med ledningsanordningen „nedad“ ved montering på skråvægge.
• Sikkerhedsafstandene iht. bilag 2 skal overholds.
• Området for varmeeffekten kan bestemmes skonsmaessigt ved hjælp af strålingsdiagrammet (bilag 3). I diagrammet vindes forskellig afstande fra radiatoren, størrelsen på strålingsfladen og den maksimale strålingsintensitet.
  Monteringshjde: mindst 1,80 m over gulv
• Radiatoren skal monteres med hammernoten orienteres opad.
• Hammernoten findes ved at klikke på sider af huset modsat til Slutningsledningen.

Ved montering altid opad

Ved montering altid nedad

Trin 1: Montering af T-holder

• Radiatoren skal installeres med 2 T-holdere i en afstand af 400mm med overholdelse af sikkerhedsafstande og sikkerhedsanvisninger (se bilag 2).
  T-holderen (1) under specificerede silicium plade (2) monteres med 2 skrue ifolge pa befaestigelsesfladen i henhold til folgende figur. Ved vaegmonteringen drejes lampen mod den vandrette, nederste langhulsside. Ved loftsmontering skal svingomradet reguleres i forhold til modstaende langhulsside for at fa den optimale varmevirkning (til forskel fra visningen forneden, svingomrade 30^ ).

Trin 2: Montering af adapterkæber på T-holder

• Monter adapterkæber (6) i begge T-holderne, som er monteret på befaestigelsesfladen, anbring laseskive (12) mellem T-holder og adapterkæbe, og skru cylinderskruer (11) ind i T-holderne udefra.

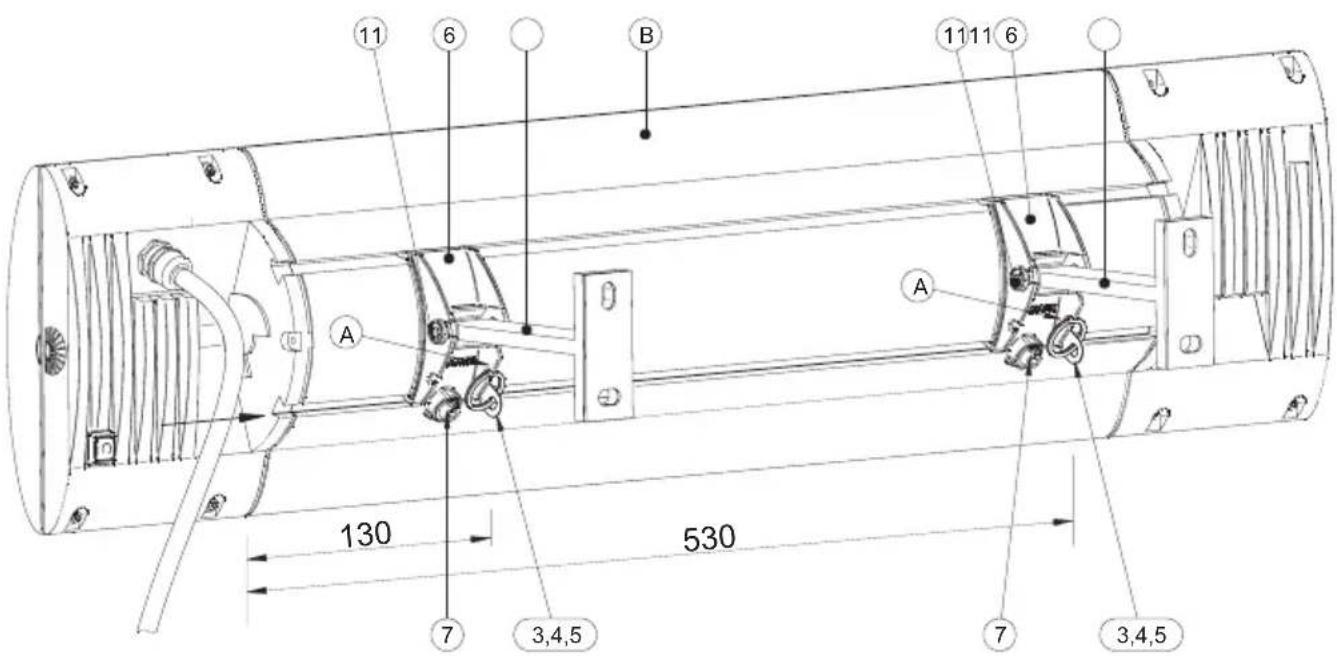

Trin 3: Montering af radiator på T-holder

• Skub sikringslasker (3) med ring (4) ca. 530 mm og 130 mm ind i svalehalenoten fra venstre.
• Stram skruerne 3,5x6,5 (5).
• Haeng radiatoren (B) i adapterkæberne (6). Sikringslaskerne (3) skal nu befindesig umiddelbart ved sider af adapterkæberne (6).
• Spænd excenterspænderen (7) i urets retning med den medfolgende unbra-konøgle SW5; radiatoren skal vare fast forbundet med adapterkæberne.uden slør.

Forsigtig: intet rotationsstop - drej ikke excenterspænderen for lang!

• Haeng lasseringen (4) iadapterkaeben (A).
• Løsn skruerne (11) ved hjælp af unbrakonøglen SW5 for at indstille eller justere stråleretningen, anbring radiatoren i den ønskede stråleretning, og stram skruerne (11).

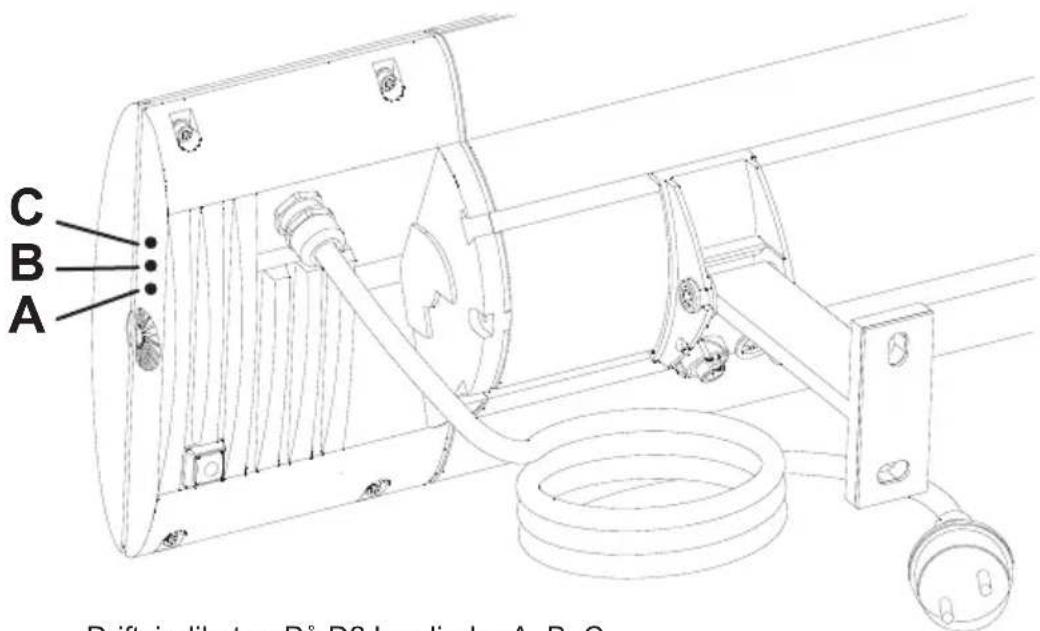

Ibrugtagning

Forsigtig: Fjern transportsikringen i reflktoren welt.

Etablering af forbindelse til strømnettet (stik med jord).

Rorene er koblet fra, pa apparattype D2 blinker LED C.

Den tradlose fjernbetjening skal programmeres til driften, se afsnittet

Første programmering".

Driftsindikator: På D2 Lysdioder A, B, C

Radio fjernbetjening

Til drift af apparatet er den tradlose handsender FUS6 fra SOLAMAGIC nodvendig, dette fas hos din forhandler.

Der er en tast pa den tradose handsender til varmeregulering.

Vigtige opgave: Nogler 1-4: Radio kanal knapper

Trädløs fjernbetjening: Sendefrekvens: 433,92 MHz

Batteri: CR 2032, 3 volt

Rækkevidde: ca. 20 m i fri luft, eden forbindingringer

Programming af den tradlse fjernbetjening

Vigtigt:

• I forbindelse med programmeringen ma der kun vare tilsluttet eheder til nettet, som er indlaert pa en af den handholdte senders taster. Pa den made kan der indlares flere modtagere (Multipower). Allerede programmerede eheder kan fortsat vare tilsluttet nettet.
• Ved anvendelsen af andre tradløse komponenter (f.eks. tradløs mus erller tradløst tastatur til PC) kan der under driften opsta problemer med den tradløse modtager. Især ved programmierung af den tradløse modtager skal alle øvrige tradløse komponenter slukkes
• På apparattype D2 understøtter LED-driftsinikatorerne programmierungen:

LED A:Programmeringstilstand

• Radiomodtageren er after en kommandoistastning med handsenderen kortvarigt blokeret til modtagelsen.

Primaere

programming:

Radiatoren der skal programmeres, sluttes til nettet (LED C blinker hurtigt). Nu udloses den tradlose modtagerprogrammering pa handsenderen med et kort tryk pa den onskede tast 1 til 4, varmerorene taendes pa nederste trin (LED A blinker hurtigt). Ved at trykke kortvarigt endnu en gang pa den samme tast bliver programmeringen bekraeftet, varmerorene skifter til fuld effekt (LED A blinker hurtigt).

Hvis det onskes, kan der nu programmeres en timer ved at dobbeltklikke: Med et hurtigt dobbelttryk på den programmerede tast defineres en frakobling af apparatet after 30 minutters varme, varmerorene tændes i 2 sekunder (LED B blinker hurtigt). Yderligere et dobbeltklik øger varmeperioden til 60 minutter, varmerorene lyser i 4 sekunder (LED B blinker mellemhurtigt). Yderligere et dobbeltklik øger frakoblingen til 90 minutter, varmerorene lyser i 6 sekunder (LED B blinker langsomt). Yderligere et dobbeltklik slr timeren fra. Programmeringscyklussen for timeren starter forfra.

Programmeringen afsluttes med et langt tryk på den programmeregende tast på handsenderen. Varmerorene bekrafter, at programmeringen er afsluttet ved at tendes i to sekunder (alle tre LED'er lyser kortvarigt).

Multiple

programmering: Det er muligt at programmere radiatorer på op tilotte taster på en eller flere handholdte sendere (multicontrol). De pageldene radiatorer sluttes til nettet. Som beskrevet ovenfor under „Første programmering" trykkes kortvarigt på tasten, der skal programmeres, og varmerorene taendes på nederste trin (LED A blinker hurtigt). Ved at trykke ingen bekraftes, varmerorene taendes på fuld effekt (LED A blinker hurtigt).

Derefter aktiveres den næste tast med et kort tryk, varmerøre ne tændes ingen på laveste trin (LED A blinker hurtigt), og after bekraftelse af programmeringen tændes varmerøre na fuld effekt; LED A blinker hurtigt). Denne fremgangsmåde gentages, indtil alle de ønskedete taster på alle de ønskede händholdte sendere er blevet programmeret.

Multiprogrammingen afsluttes med et langt tryk på en tast på en.Handsender. Varmerøre slukker og tændes derefter i 2 sekunder (alle tre LED'er lyser kortvarigt).

Sikkerheds

frakobling: Radiatoren forbliver som udgangspunkt slukket after en strømafbrydelse.

Omprogramming

Selektiv

sletting: Allerede programmerede tradlose modtagere kan slettes og

genprogrammeres ved hjælp af den pagældende händholdte sender. Hold tast 1 og 2 på den händholdte sender inde i lige lang tid (længere end 3 sek.), indtil den rode indicatorlampe på senderen lyser. Nu er senderen klar til at slette. Slip nu tasterne og tryk umiddelbart derefter i ca. 1 sekund på den tast, der hidtil blev aktiveret med den tradløse modtager.

Indikatorlampen på fjernbetjeningen lyser kortvarigt, nr slettesignalet sendes. Varmerorene skifter til laveste effekt og slukker derefter (LED A blinker konstant).

Disse modtagere kan nu omprogrammes, som beskvet ovenfor under „Programmering".

Komplet sletting

Bemark: Herved slettes alle modtagere, der befinder sig inden for den handholdte senders rækkevidde.

Programmerede tradse modtagere kan ogsa slettes ingen, after at den handholdte sender er gaget tabt ellar har faget en defekt (reset). Sletting kan kun foretages inden for et tidsrum pa 180 sekunder after, at den pagaelende tradse modtager tilkobles spændingsforsyningen. (om nodvendigt skal den tradse modtager frakobles nettet og tilkobles ingen.)

Hold tast 1 og 2 på den handholdte sender inde i lige lang tid (længere end 3 sek.) for at slette. Den rode indicatorlampe på fjernbetjeningen lyser,ningar enheden er klar til at slette. Slip nu tasterne og tryk umiddelbart derefter ingen på begge taster samtidigt i ca. 1 sek.

Indikatorlampen på fjernbetjeningen lyser kortvarigt, nr slettesignalet sendes. Varmerorene skifter til laveste effekt og slukker derefter (LED A blinker konstant).

Modtagerne kan nu programmeres igen som nævnt ovenfor under „Programmering"

Betjening

Om tradløs fjernbetjening

Taend/

sluk Med et kort tryk på den programmerede radiokanaltast på händsenderen tændes og slukkes den tilslutte radiator. (LED A: driftsindikator)

Korttidsop

Varmnng: Ved at dobbeltklikke på den programmerede radiokanaltastændes radiatoren i 15 minutter og slukker derefter automatisk.

Varmetrin: Med et langt tryk på den programmerede tast på händsendere ren bliver varmeeffekten reguleret op uller ned i tre trin (33, 66 og 100% ). LED'erne signalerer det valgte varmetrin.

Hukommelses

funktion: Nár radiatoren tændesigen med et kort tastetryk, anwendes det sidst indstillede varmetrin ingen.

Timerfrakobling: Safremt der er programmeret en timer, slukker radiatoren altid af sig selv after den fastlagte tid. Radiatoren (LED B) signalerer, after den er taendt, den indstille de resttid som folger: Signalvarighed 2 s (LED B blinker hurtigt): 30 min. resttid Signalvarighed 4 s (LED B blinker normalt): 60 min. resttid Signalvarighed 6 s (LED B blinker langsomt): 90 min. resttid På radiator D2 signalerer LED B om nødvendigt resttiden hvert minut med blinkintervaller. Hvert blinkinterval signalerer 15 minutters resttid.

Synkronisering: Hvis flere radiatorer styres med den samme handsendertast, kan der opsta forske tilstandePGAgrund af fej i radiosignalet. For at synkroniserer skal alle radiatorer forst tændes med Funktionen „Varmetrin". Sluk derefter alle modtagere med et kort tastetryk. Nu kan alle de styrede modtagere ingen indstilles samtidig med functioren „Varmetrin".

Direkte betjening med taster pa apparatet

Forsigtig: Der er fare for forbranding pa varme dele af kabinettet.

After programming af den tradlse fjernbetjening er afsluttet, er det och muligt at betjene radiatoren direkte med tasten pa bagsiden af apparatet. Folgende Funktioner er tilgengelige:

Taend/

sluk Med et kort tryk på tasten på apparatet tændes eller slukkes den tilslutte radiator (LED A: driftsindikator).

Varmetrin: Med et langt tryk på tasten på apparatet bliver varmeeffekten reguleret op ell er ned i tre trin (33, 66 og 100%). (LED'erne signalerer det valgte varmetrin).

Hukommelses

funktion: Når radiatoren tændesigen med et kort tastetryk, anvendes det sidst indstillede varmetrinigen.

Udskiftning af batteriet på fjernbetjeningen:

Forsigtig: Batteriet mä ikkekommen ikontakt med.

Abn daekslet. Skub batteriet sidelaens ud af holderen, og tag det ud. Det nye batteri sættes i (plus opad), og encheden samles i omvendt rækkefolge.

Rengøringsanvisninger

• Afbryd apparatet fra nettet.
  Lad huset kole af.
• Tör huset af med en fugtig, blód klud. Brug/DD rengoringsmidler.

Sænk aldrig apparatet ned i vand, og sprejt ikke vand på det.

En eventuel misfarvning af beskyttesgitteret pa grund af varmepavirknng er et resultat af normale fysiske pavirkninger og er ikke en mangel ved apparatet.

Garantibetingelser S2/D2-apparater

Vi yder garanti pa enchederne i henhold til de afterfolgende betingelser:

1. Vi afhjælper gratis skader og mangler iht. til følgende regler, sæfremt skaderne erer manglerne paviseligt skyldes fabriksfejl, og sæfremtppe fejl og mangler anmeldes inden for 5 ar after leveringen til slutbrugeren. Garantiperioden for varmerøre andrager 12 maneder ved maks. 5000 driftstimer inden for dette tidsrum. Ubetydelige afvigelser fra den ønskede tilstand, som ikke har nogen væsentlig betydning for enhedens værdi og anvendelsesgnethed,ller skader, der skyldes unormale miljopavirkninger erler ukorrekte driftsforhold, medfærer ingen garantipligt. Derudover ydes ingen garanti i tilfælde af skader og mangler pa enheden, der skyldes ukorrekt indbygning erler manglende overholdelse af betjeningsanvisninger.
2. Vi yder garantien pa den mäde, at vi frit vælger, om fejlbehæftede apparater repareres gratis eller erstattes med fejlfrie apparater. Apparater, hvor der gores krav pa en garantiydelse iht. dette garanti, skal afleveres aller sendes til producenten aller et autoriseret servicested. Ved forsendelse ligger transportrisikoen hos afsenderen. Slutbrugerens forsendelses-, transport-, infrastruktur- og arbejdsmokstninger godtgøres ikke. Der skal forevises købsbevis med købs- og/ller leveringsdato samt en detailjeret beskrivelse af fejlen. Erstattede apparater overdrages os til eje.
3. Garantikravet annulleres, hvis der er udfør reparationer erler indgreb af personer, der/DDke er blevet autoriseret dertil af os,ller hvis vores apparater er blevet udstyret med reservedele, supplerings- ell tilbehorsdele, der/DDke er originaldele og har forarsaget en defekt. Det samme gelder, hvis typeskitet ulleselige.
4. Skader og mangler, der skyldes ikke-forskriftsmæssig tilslutning, ukyndig handtering, mekanisk beskadigelse saerligt på varmerøre samt tilsidesaettelese af indbygningsforskrifterne og betjeningsanvisningerne, er/DDke omfattet af的各项 garanti. Vi hæfter/DDke for følgeskader.
5. Garantiydelser bevirker ikke, at garantifristen forlænges, eller at garantifristen starter forfra. Garantifristen for indbygdereservede slutter med udlobet af garantifristen for—hele apparatet. Hvis en skade aller en mangel ikke kan udbedres, uller hvis afhjælpningen af fejlen uller manglen avfises uller forsinkes ubegrundet af os, leveres der en ligeveardig erstatning gratis til slutbrugeren, hvis/DDneønsker det. Ved erstatningslevering forbeholder vi os ret til at gore krav på en passende modydelse for brugen af apparatet i den forlobnse brugstid.
6. Garantien traeder kun i kraft, hvis kunden har ladet sit apparat registrere hos producenten med garantikortet.

Disse garantibetingelser gelder fra den 01-01-2014 for apparater, der er kobt i et EU-land, selv om de bruges uten for EU. Garantibetingelserne har ingen indflydelse pa almindeligt galdende lovpligtige garantibestemmelier.

Supplerende anvisninger

Ret til tekniskeændringer forbeholds.

Disse produit er "Made in Germany".

Du kan finde flereprodukter og

tilbehör fra SOLAMAGIC® pá:

www.SOLAMAGIC.com

Vær opmaerkso pa ffolgende ordforrad i noterne:

Bilag 1: Tekniske data
Bilag 2: Sikkerhedsafstande

①	Apparatype	⑤	Dimensioner Længe x bredde x højde (mm)
①	Effekt (W)	⑥	Vægt (kg)
②	Strømforsyning	⑦	Gennemsnitlig levetid (h)
③	Kapslingsklasse	⑧	Afstand (mm)
④	Beskyttelsesklasse	⑨	Godkendelser

①	Apparattype D Afstand mellem gulv og	enheden
①	Vægmontering, vendret A1 Afstand til belyst	overflade
②	Minimale afstande i mm A2 Afstand fra	stikkontakten
③	Enhedens ydeevne A3 Afstand fra side	væggen
④	Loft Mount A4 Afstand fra den overliggende	tæppe
α Jüstering A5 Afstand fra den underliggende	tæppe

Bilag 3: Strålingsdiagrammer

①

Maksimal effekt

②

Varmeflade

Trinn 3: Montere varmeovnen på T-festet

Obs: Det er ikke rotasjonsanslag - eksenterstrammerne på ikke dreies for lang!

• Hekt haverav sikringsringene (4)inn iadapterkjeven(A).
• For à stille inn aller justere stralereretningen lösner du skruene (11) med unbra-konøkkelen, nøkkelvidde 5, setter varmeovnen i onsket stralereretning og trekker skruene (11) godt til.

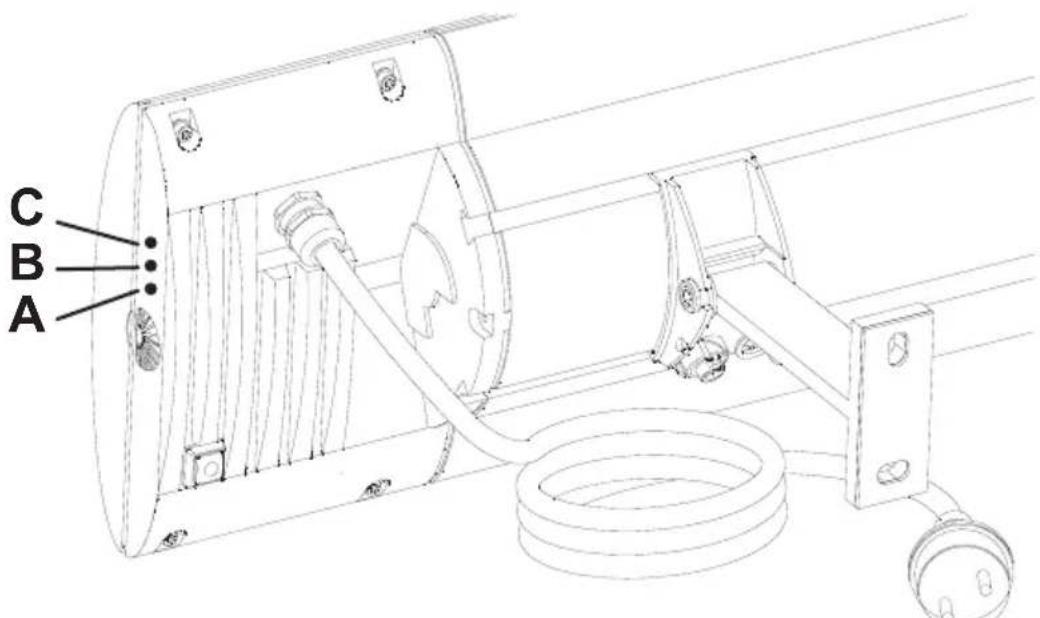

Igangsetting

Obs: Fjern transportsikringen i reflektoren welt.

Koble til stromnettet (jordet stikkontakt).

Rorene er utkoblet, pa apparattype D2 blinker LED C.

Fjernbetjeningen ma programmeres for a kinne bruke apparatet, se avsnittet "Forst gangs programmering".

Driftsindikator: På D2 Lysdioder A, B, C

Fjernbetjeningen

Programmeringen avsluttes ved Å holde den inlænte tasten på fjernkontrolleninne lenge.Varmerørenebekrefterprogrammeringsavslutningen med drift i to sekunder (alle tre LED-lampene tennes en kort stund).

Flere

programmering: Det er mulig a programmere varmeovner pa opp til atte taster pa en eller flere fjernkontroller (Multicontrl). De aktuelle varmeapparatene kobles til nettet. Trykk kort pa tasten som skal programmeres, som beskrevet over under „Forstge gangs programmering", varmerorene starter pa laveste effekt (LED A blinker raskt). Ved a trykke en gang til bekreftes at varmerorene garn pa full effekt (LED A blinker raskt).

Betjening med fjernbetjening

Slapa/

av: Trykk et kort trykk på den inlæerte radiokanal-tasten på fjern-kontrollen for Å slå den tilkobléde varmeovnen av eller på. (LED A: Driftsindikator)

Korttids-

oppvarming: Dobbeltklikk på den innlaerte radiokanal-tasten for Å slå på varmeovnen i 15 minutter og deretter slås den av automatisk.

Varmeeffekt: Hold den inländerte tasten på fjernkontrollen innate for Å regulere varmeeffekten i tre trinn (33, 66 og 100% ) oppover aller nedover. LED-lampene viser valgt varmeeffekt.

Minne-

Dypp aldri apparatet i væsker, og ikke sprut på det.

En eventuell misfarging på beskyttelsesgitteret som et risultat av varmepá-virkning er et risultat av normale fysiske prosesser og er ingen feil.

Garantibetingelser for S2/D2-apparater

Flereprodukter fra SOLAMAGIC

Tekniske data, sikkerhedsafstande, strålingsdiagrammer

Tillegg
