Producttype	Buiten infrarood radiator
Merk	Etherma
Model	Solamagic SMD22000ARCW
Vermogen	2000 W (instelbaar 33%, 66%, 100%)
Voedingsspanning	230 V ~ 50 Hz
Beschermingsgraad	IP65 (waterdicht tegen stralen)
Beschermingsklasse	I (aardingsplicht)
Afmetingen (L x B x H)	Ongeveer 900 x 150 x 100 mm (schatting)
Gewicht	Ongeveer 4,5 kg (schatting)
Type zender	Infrarood halogeenlamp
Gemiddelde levensduur lampen	5000 uur
Hoofdfuncties	Radiografische afstandsbediening, 3 vermogensniveaus, programmeerbare timer (30/60/90 min), geheugenfunctie, directe bediening op het apparaat
Minimale montagehoogte	1,80 m boven de grond
Minimale veiligheidsafstanden	Zie bijlage van de handleiding (bijv. 0,5 m van zijwanden)
Gebruiksomgeving	Buiten (terras, balkon, enz.)
Montage	Horizontaal, wand of plafond, met meegeleverde beugels
Vereiste elektrische voeding	16 A automaat (type C16A) en vaste schakelaar
Reiniging en onderhoud	Afnemen met een zachte, vochtige doek na afkoeling; niet onderdompelen
Garantie	5 jaar (behalve verwarmingsbuizen: 12 maanden / 5000 u)
Inbegrepen accessoires	Montagebeugel, afdichting, radiografische afstandsbediening (handzender), CR2032 batterij, inbussleutel
Repareerbaarheid	Reserveonderdelen (verwarmingsbuizen) verkrijgbaar; reparatie door erkende dienst

Veelgestelde vragen - Solamagic SMD22000ARCW Etherma

Hoe programmeer ik de radiografische afstandsbediening?

Sluit de radiator aan op het net (LED C knippert). Druk kort op toets 1 tot 4 van de zender: de buizen verwarmen op laag vermogen (LED A knippert). Druk nogmaals op dezelfde toets om te bevestigen (vol vermogen, LED A knippert). Druk tot slot lang op de gecodeerde toets. De buizen gaan uit en daarna 2 seconden aan.

Hoe stel ik het verwarmingsvermogen in?

Op de afstandsbediening, druk lang op de geprogrammeerde toets om cyclisch te schakelen tussen 33%, 66% en 100% vermogen. De LED's op het apparaat geven het niveau aan. U kunt ook de directe toets op het apparaat op dezelfde manier gebruiken.

Hoe installeer ik de radiator aan de muur?

Monteer de T-beugels (1) met de siliconen afdichting (2) op 400 mm afstand, schroef de adapterklauwen (6) met borgring (12). Steek de veiligheidsflenzen (3) met ring (4) in de groef. Hang de radiator (B) aan de klauwen, draai de excentrische spanner (7) vast met inbussleutel SW5. Houd een minimale hoogte van 1,80 m en de veiligheidsafstanden aan.

Wat zijn de veiligheidsvoorschriften?

Het apparaat niet afdekken tijdens gebruik. Houd kinderen uit de buurt. Gebruik een 16 A automaat. Niet onder een stopcontact monteren. Houd de minimale afstanden aan (bijlage 2). Het apparaat wordt heet: niet aanraken. Uitschakelen voor verplaatsen. Vervang beschadigde buizen.

Hoe reinig ik de radiator?

Haal de stekker uit het stopcontact en laat het volledig afkoelen. Veeg de behuizing af met een zachte, vochtige doek zonder reinigingsmiddel. Niet onderdompelen of bespuiten met water. De roosters kunnen verkleuren door de warmte, dit is normaal.

Wat te doen als de afstandsbediening niet meer werkt?

Controleer de batterij (CR2032) en vervang deze indien nodig. Open het deksel van de zender, verwijder de oude batterij en plaats de nieuwe met de pluspool naar boven. Als het probleem aanhoudt, reset de ontvanger (zie handleiding) of neem contact op met de klantenservice.

Hoe programmeer ik een automatische uitschakeltimer?

Zodra de afstandsbediening is geprogrammeerd, dubbelklik op de gecodeerde toets: 1e dubbelklik = 30 min (LED B knippert snel), 2e = 60 min (normaal knipperen), 3e = 90 min (langzaam), 4e = uitschakelen. De radiator schakelt automatisch uit na de gekozen tijd.

Kan ik de radiator binnen gebruiken?

Nee, deze radiator is uitsluitend ontworpen voor buitengebruik (terras, balkon). Het is niet geschikt voor gebruik binnenshuis en mag niet worden gebruikt voor woningverwarming.

Hoe vervang ik een defecte halogeenbuis?

De vervanging moet worden uitgevoerd door een erkende professional. De buizen zijn gevoelig voor huidcontact (niet met blote handen aanraken). Als er donkere plekken of vervormingen optreden, stop het apparaat en neem contact op met de Etherma klantenservice.

Wat is de garantietermijn en hoe activeer ik deze?

5 jaar garantie (behalve buizen: 12 maanden of 5000 u). Om de garantie te activeren, registreer uw apparaat via de garantiekaart bij de fabrikant binnen de termijn. Bewaar de aankoopfactuur.

GEBRUIKSAANWIJZING Solamagic SMD22000ARCW Etherma

Montage- en gebruiksaanwijzing

S2 Infraroodstraler 2500 W met dimmer, IP65 (IR05007-WSI)

D2 infraroodstraler 2000 W met dimmer, IP65 (DS05003-WSI)

Inhoudsopgave

Veiligheids- en bedieningsinstructies 19

Leveringsomvang. 20

Montageaanwijzingen 21

Inbedrijfstelling 24

Draadloze afstandsbediening 24

Bediening 28

Batterijvervanging van de handzender. 30

Reinigingsaanwijzingen 30

Garantievoorwaarden 31

Aanvullende aanwijzingen 32

Bijlagen

• Technische gegevens
  Veiligheidsafstanden
• Stralingsdiagrammen

AX
AX
AX

Veiligheids- en bedieningsinstructies

Neem de volgende aanwijzingen in acht:

Lees de gebruiksaanwijzing voor de montage zorgvuldig door en bewaar deze. Dit verwarmingsapparaat voor het buitenbereik is voor het gebruik door volwassen personen bedoeld. Het is Niet voor het creeren van een aangenaam temperatuurniveau binnen bedoeld.

Kinderenmightnethemverwarmingsapparaatspelen.Kinderenjongerdan 3jaar要去enuitdebuurtwordengehouden,tenzijzevoortdurendwordenbewaakt.

Voorzichtig - Sommige delen van het product konnen zeer heet worden en brandwonden veroorzaken. Bijzondere voorzichtigheid is geboden, wonneer kinderen en kwetsbare personen aanwezig zich.

• De installmentie要去 op de juiste wijze volgens de geldende installmentevoerschriften (NEN1010) door een vakbekwaam persoon worden uitgevoerd.
• Bij alle werkzaamheden de elektrische. installmentie beslist spanningsvrij schakelen (netstekker loskoppelen, zekering uitschakelen). De verwarming pas inschakelen wanner alle leidingverbindingen volledig aangesloten zich.
• De huishoudelijkke installmentie voor de voeding van de verwarming要去en ontworpen met een schakelaar en zich beveiligd met een zekering van minimaal 16A traag (type C16A).
• Niet recktstreeks onder stopcontacten, verdeeldenzoen, schakelaars of elektrische leidingen monteren.
• Stopcontacten mogen zich uitsluitend in de in de bijlage 2 aangegeven posities bevinden.
• Het verwarmingsapparaat mag volgens de geldende richtlijnen nicht in de buurt van gordijnen of brandbare materialen aanbrengen.
• Het apparaat voldoet aan de beschermingssoor IP 65 wonneer alle stekkerverbindingen (apparatenstekkers, stekkers van aanvullende componenten) verbonden zijn en is voor toepassing buiten teogelaten.
• Gebruik het apparaat nooit zonder er toezicht op te honden.
• De verwarming要去 alsijd worden uitgeschakeld via de schakelaar voor huisinstallatie wannes derze Niet in gebruik is.
• Het apparaat in ingeschakelde of warme toestand nicht afdekken - er bestaat anders gevaar voor brand.
• De draadloze ontvanger is uitgerust met een beschermingsfunctie gegen te hove temperatuur, die bij te hove temperatuur het verwarmingsvermogen tijdelijk beperkt.
• Voor het aanpassen van de straalrichting het apparaat uitschakelen en af lately koelen.

• Nietrechtstreeks gedurende langere tijd en vanaf een korte afstand in de in gebruik zijnde IR-halogeenlamp kijkken.

• IR-halogeenlampen zijn gevoelig voor direct huidcontact (niet met de vingers aanraken). Vet of andere verruilingen kunt u reinigen met een in alcohol gedrenkte doeck.

• Om de levensduur van de IR-halogeenlamp te verzekeren要去 deze worden beschermd gegen stoten en schadelijke stoffen zoals bijv. zuren, ammoniak, cementstof enz.
• De IR-halogeenlamp moet worden beschermd gegen Mechanische belasting. Deze要去 worden verrangen, wonneer veranderingen (donkere plaatsen, verrormingen) zichtaar worden of de nominale levensduur worden bereikt.
• Beschadigde elementen zoals schakelaars, affdichtingen of verwarmingslamp dienen algjrd worden verrangen. Het apparaat moet onmiddelijk worden ontmanteld en droog opgeslagen.
• Reparaties (ervangen van een defecte aansluitkabel van een defecte verwarmingsbuis of dergelijk) mogen alleen door de klantenservice van de fabrikant of een geautoriseerde dealer worden uitgevoerd.
• Reinigings- en onderhoudswerkzaamheden mogen uitsluitend door volwassen Personen met voldoende vakkennis worden UITgevoerd.

Leveringsomvang

Infrarood warmtestraler met voedingskabel

Beugel incl. bevestigingsmiddelen (inbegren)

Handboek

Montageaanwijzingen

• Infraroodstraler mag alleen horizontal geinstalleerd en bediend worden!
• Montage van de straler alleen met schikt montagematerialiaal (bij. bij stenen of betonnen ondergrond schroef M6x60 met metaalpluggen) op vaste, draagkrachtige ondergrond, die normalaal of moeilijk resp. nicht brandhaar is.
• Indien straler en stopcontact Niet op hetzelfde oppervlak worden gemonteerd,要去 ervoor worden gezorgd, dat het stralingsveld Niet op het stopcontact kan worden gericht. Anders要去 absolutut worden gewaarborgd, dat het stopcontact bij het stralen Niet warmer dan 70^ kan worden.
• De veiligheidsafstanden volgens bijlage 2要去en worden aangehouden.
• Het bereik van de warmtewerking kan aan de hand van het stralingsdiagram (bijlage 3) worden ingeschat. Daarin staan op verschillende afstanden van de warmtestraler de afmetingen van de stralingsoppervlakken en bij elk de stralingsintensiteit vermeld.
  Montagehoogte: ten minste 1,80 m boven de vloer
• De straler要去 met de groef waar boven gericht worden gemonteerd.
• De groef is zichtaar aan de behuizingzijde tegenover de aansluitkabel.

Bij montage altijd boven

Bij montage altijd onder

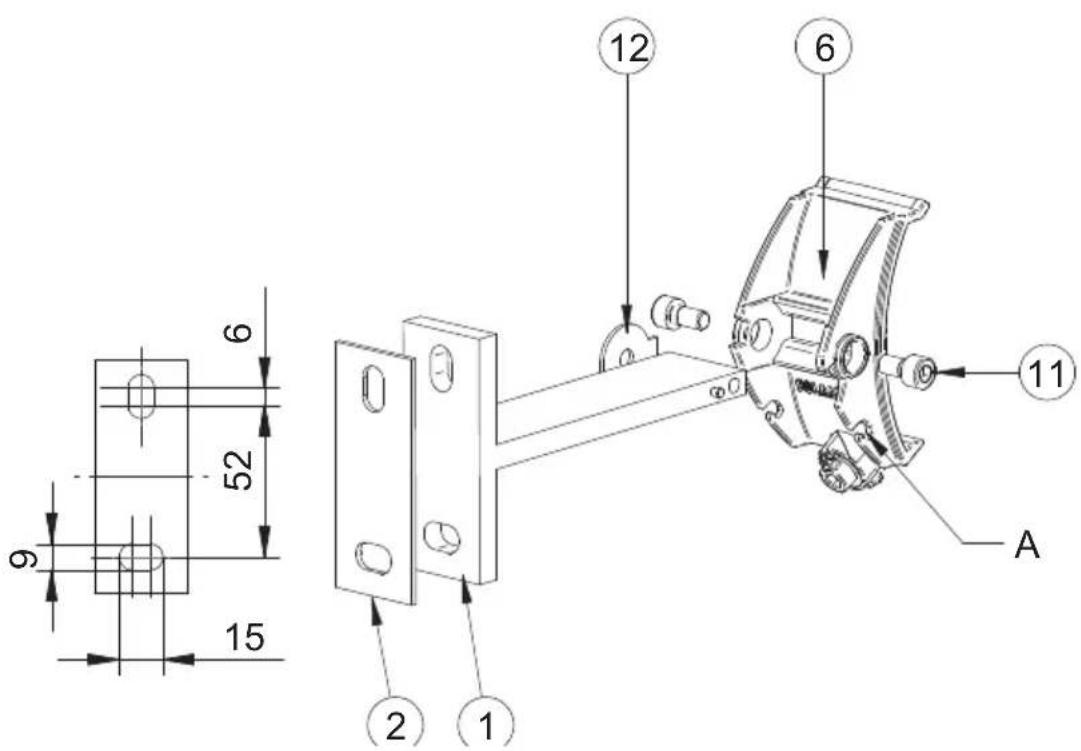

Stap 1: T-houder monteren

• De warmestraler要去en geinstalleerd met 2 T-holders op een afstand van 400mm met inachtneming van de veiligheidsafstanden en veiligheidsinstructies (zie bijlage 2).
• T-hoeder (1) met ondergelegde siliconen plaat (2) met ieder 2 schroeven conform de volgende afbeelding monteren op het bevestigingsvlak. Bij de wandmontage zwenkt de straler waar de horizontale, onderste sleufgatzijde. Voor de plafondmontage moet het draabereik voor een optimaal warmte-effect aan de tegenoverliggende ziche van het sleufgat worden uitgelijnd (afwijking van onderstaande afbeelding, draabereik 30^ ).

Stap 2: Adapterklauwen aan de T-hoeder monteren

• Adapterklauwen (6) aan de de beiden op het bevestigingsvlak gemonteerde T-holders monteren, borgring (12)ussen T-holder enadapterklauw aanbren-gen en van buitenaf cilinderschroeven (11) in T-holder schroeven.

Stap 3: Straler op T-hoeder monteren

• Bevestigingslippen (3) met ring (4) van links in de zwaluwstaart ca. 530 mm en 130 mm ver inschuiven.
  Schroeven 3,5x6,5 (5) vastdraien.
• De straler (B) in de adapterklauwen (6) hangen. De veiligheidslippen (3)要去 zich nu onmiddelijk naast de adapterklauwen (6) bevinden
• De excentersspanner (7) met bijgevoegde inbussleutel SW5 rechtsom stevig aandraaien; de warmtestraler要去 zonder speling en stevig met de adapterklauwen verbonden zijn.

Let op: geen rotatiestop - de excenterspanner Niet te ver doordraaien!

• Telkens de borgring (4) in de adapterklaww (A) hangen.
• Voor het instellen resp. afstellen van de straalrichting de schroeven (11) met behulp van inbussleutel SW5 losdraaien, de straler in de gewenste straalrichting brengen en de schroeven (11) vastdraaien

Inbedrijfstelling

Let op: Transportbeveiliging in de reflector volledig verwijden.

Aansluiting op het voedingsnet make (stekker met randaarde).

De verwarmingslamp isuitgeschakeld, bij apparaatype D2 knippert led C.

De draadloze afstandsbediening moet worden geprogrammeerd om hem te kunnen gebruiken, zie paragraaf „Eerste programmering".

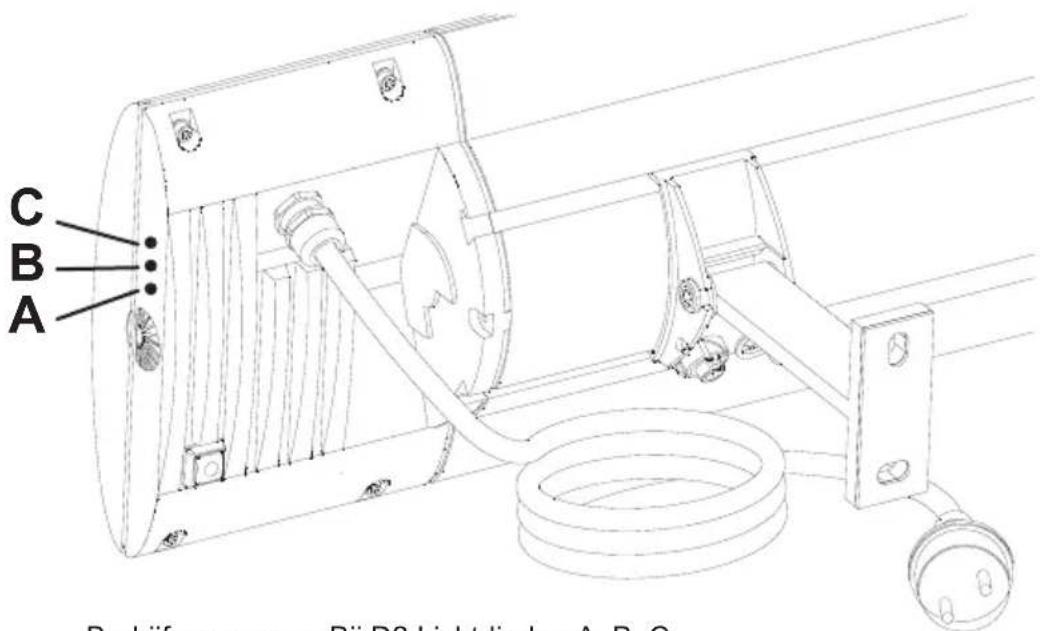

Bedrijfsweergave: Bij D2 Lichtdioden A, B, C

Draadloze afstandsbediening

Om het apparaat te gebruiken is de SOLAMAGIC-afstandsbediening FUS6 nodig, die bij uw dealer besteld kan worden. Voor de warmteregeling worden een toets op de afstandsbediening bezet.

Toetstoewijzing: Toetsen 1-4: Radiokanaaltoetsen

Draadloze

afstandsbediening: Zendfrequentie: 433,92 MHz

Reikwijdte: ca. 20 m in de vrijlucht

Programming van de draadloze afstandsbediening

Belangrijk:

• Voor de programmering月至en alleen die apparaten op het stroomnet zich aangesloten, die op een toets van de handzender要去en worden ingesteld. ZoARAAN MEERDE ONT-VANGERS WORDN INGESTEL (Multipower). Reeds geprogrammeerde apparaten kannen op het stroomnet aangesloten blijven.

• Bij gebruik van meer draadloze componenten (bijv. draadloze,muis en toetsbord van de pc) kunnen erijdens gebruik met de draadloze ontvanger problemen ontstaan.Vooral bij het programmeren van de draadloze ontvanger要去en alle andere draadloze componenten worden uitgeschakeld.

• Bij apparaatype D2 ondersteunt de led-bedrijfsweergave de voortgang van de programmering:

Led A:programmeermodus

Led B: tijduitschakeling

Led C: radiosignaaloverdracht geblokkeerd

• De draadloze ontvanger is na commando-invoer met de handzender korteijd geblokkeerd voor de ontvangst.

Eerste

programming:

De te programmeren warmestraler worden op het stroomnet aangesloten (led C knippert snel). Nu worden door kort indrukken van de gewenste toets 1 tot 4 op de handzender de programmering van de radio-ontvanger geactiveerd, verwarmingslamp gaat op laagste niveau (led A knippert snel). Door nogmaals drukken opdezelfde toets worden de programmering bevestigd, verwarmingslamp gaat op hoogste niveau (led A knippert snel).

Indien gewenst kan nu door dubbelklikken een tijduitschakeling worden ingeprogrammeerd: Wordt de ingestelde toets kort dubbel gedrukt, worden een apparaatuitschakeling na 30 minutes verwarmingsduur vastgelegd, de verwarmingsbuis gaat 2 seconden aan (led B knippert snel). Nog een keer dubbelklikken verhoegt de verwarmingsduur maar 60 minutes, de verwarmingslamplicht 4 seconden op (led B knippert met gemiddelde snelheid). Nog een keer dubbelklikken verhoegt de verwarmingsduur maar 90 minutes, de verwarmingslamplicht 6 seconden op (led B knippert langzaam. Nog een keer dubbelklikken schakelt de tijdsturinguit. De programmacyclus voor de tijduitschakeling begint wee van voor af aan.

De programmering worden beeindigd door lang drukken van de ingestelde toets van de handzender. De verwarmingslamp bevestigt de programmeringsafsluiting door twee seconden in te schakelen (alle drie de led's branden kortstondig).

Meervoudige

programming:

Het is möglichk, warmtestralers op maximaal acht toetsen van een of meerde handzenders te programmeren (Multicontrol). De betreffende warmtestralers worden op het stroomnet aangesloten. Zoals hierboven onder „Eerste programmering" beschreiben, worden de te programmeren toets kort ingedrukt, verwarmingslamp gaat op laagste niveau (led A knippert snel). Door herhaald indrukken worden bevestigd, de verwarmingsbuis gaat maar vol niveau (led A knippert snel).

Daarna worden de volgende toets door kort indrukken geactiveerd, de verwarmingslamp gaat waar aan het lageiveau (led A knippert snug) en verrolgens worden de toets door bevestigen geprogrammeerd, de verwarmingslamp gaat waar voliveau; (led A knippert snug).

Dit proces wird zolang herhaald, tot alle gewenste toetsen van alle gewenste handzenders geprogrammeerd zijn.

De meervoudige programmering worden door lang indrukken van een toets op een handzender voltooid, de verwarmingslamp gaat UIT en aansluitend 2 seconden aan (alle drie de led's branden kortstondig).

Veiligheidsuitschakeling:

De warmtestraler blijnt na een stroomonderbreking uitgeschakeld.

Omprogramming

Selectief

wissen: Reeds geprogrammeerde radio-ontvangers konnen met behulp

van de bijbehorende handzender gewist en weeer geprogrammeerd worden. Hiertoe de toetsen 1 en 2 van de handzender tegelijkertijd lang (langer dan 3 sec.) ingedrukt houden tot het rode controleampje op de handzender oplicht. De gereedheid voor wissen is bereikt. Nu de toetsen loslaten en direct daarna de toets kort indrukken, waarmee de draadloze ontvangers tot nu toe werden bediend.

Het contrôlelampje op de handzender flikkert kort op, wanner het wissignaal worden gestuurd. De verwarmingslamp schakelt op het lage niveau aan en verrolgensuit (led A knippert permanent).

Deze ontvangers können nu, zoals hierboven onder „Programmering" beschreiben, opnieuw worden geprogrammeerd.

Complex

wissen:

Aanwijzing:

Hierbij worden alle ontvangers gewist, die zich in het bereik van de handzender bevinden.

Geprogrammeerde radio-ontvangers können ook na verlies of defect van de handzender waar worden gewist (Reset). Het wissen is alleen möglichb binnen 180 seconden na aansluiting van de spanning op de desbetreffende radio-ontvanger. (Indien nodig de radio-ontvanger loskoppelen van het stroomnet en weeer aansluten.)

Om te wissen de toetsen 1 en 2 van de handzender tegelijkkertijd lang (langer dan 3 sec.) ingedrukt houden. Daar bij gaat het rode controlelampje op de handzender pas branden, wanner de gereedheid voor wissen is bereikt. Nu de toetsen loslaten en direct daarna de beiden toetsen wee ter tegelijkkertijd ca. 1 sec indrukken.Het controleampje op de handzender flikkert kort aan, wanner het wissignaal worden verzonden. De verwarmingslamp schakelt op het lageiveau aan enervolgensuit (led A knippert permanent).

Deze ontvangers kuren nu, zoals hierboven onder „Programmering" beschreiben, opniew worden geprogrammeerd.

Bediening

via draadloze afstandsbediening

In-/uitschakelen: Door kort drukken van de ingestelde radiokanaaltoets op de handzender schakelt de aangesloten warmtestraler aan resp.uit (led A: bedrijfsweergave).

Kortstondig

verwarmen: Door dubbelklikken van de ingestelde radiokanaaltoets scha-kelt de warmtestraler 15 minutes in en daarna zichstandig weeuruit.

Verwarmings

niveau: Door lang drukken van de ingestelde toets op de handzender wordt het verwarmingsvermogen in drie niveaus (33, 66 en 100% ) opwaarts resp. afwaarts geregeld. De led's signaleren het geselecteerde verwarmingsniveau

Memory-functie: Bij het opnieuw inschakelen door kort op de toets te drukken worden het LAST ingestelde verwarmingsniveau waar opgeroepen.

Tijduitschakeling: Voor zover een tijduitschakeling is geprogrammeerd, schakelt de warmtestraler altijd na de vastgelegde resterende looptijd vanzelf uit. De warmtestraler (led B) signaleert na het inscha-kelen de ingestelde restlooptijd als volgt: Signaalduur 2s (snel knipperen led B) - 30 minutes restlooptijd

Signaalduur 4s (normaal knipperen led B) - 60 minutes restlooptijd

Signaalduur 6s (langzaam knipperen led B) - 90 minutes restlooptijd

Bij warmstestraler D2 signaleert led Bevt. elke minuut de restereende looptijd door knipperintervallen.

Elk knipperinterval signaleert 15 minutes resterende verwarmingsduur.

Synchronisatie: Wanner Meerere warmtestralers viadezelfde handzendertoets worden bestuurd, kuren door storingen in de radioverbinding verschillende situations ontstaan. Voor het synchroniseren要去en met de functie „Verwarmingsniveau“ eerst allewarmtestralers in de ingeschakelde toestand worden gezet. Daarna alle ontvangers uitschakelen door kort op de toets te drukken. Nu kuren met de functie „Verwarmingsniveau" alleaangestuurde ontvangers weeer gelijktijdig worden ingesteld.

Directe bediening via de apparaattoets

Let op: Er bestaat verbrandingsgevaar aan hete behuizingsdelen.

Na de afgesloten programmering van de draadloze afstandsbediening is het mogelijk de straler ook direct via de apparaattoets aan de apparaatrugzijde te bedieren. De volgende functies zijn waar bij möglichk:

In-/uitschakelen: Door kort indrukken van de apparaattoets schakelt de aangesloten warmtestraler in resp.uit (led A: bedrijfsweergave).

Verwarmings-

niveau: Door lang indrukken van de apparaattoets worden het verwarmingsvermogen in drie stappen (33, 66 en 100% ) opwaarts resp. neerwaarts geregeld. (De led's signaleren het geselesteerde verwarmingsniveau).

Memory-functionie: Bij het opnieuw inschakelen door kort op de toets te drukken wordt het LAST ingestelde verwarmingsniveau一周 opgeroepen.

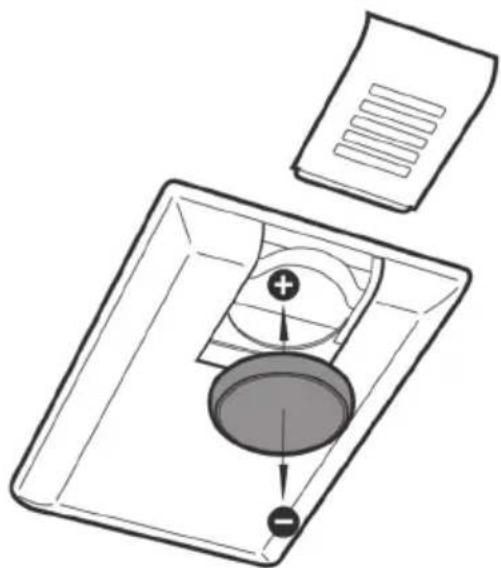

Batterijvervanging van de handzender:

Let op: Batterij nicht rechtstreeks met de huid aanraken.

Het behuizingsdeksen openen. De batterij zijaarts uit de houder schuiven en eruit nemen. Plaatsen van de neue batterij (plus maar boven) en samenvoegen van de eenheid in omgekeerde volgorde.

Reinigingsaanwijzingen

Apparaat loskoppelen van het voedingsnet.
- Behuizing af laten koelen.
- Behuizing met een vochtige, zachte doek afvegen, waar bij geen reinigingsmiddelen gebruiken.

Het apparatus nooit in vloeistoffen onderdompelen of afspuiten.

Een eventuele verkleuring van het beschemrooster door de warmte is het gevolg van normale fysische processen en is geen defect.

Garantievoorwaarden S2/D2-apparaten

Voor dit apparaat geen wij garantie volgens onderstaande voorwaarden:

1. Wij verhelpen gratis overeenkomstig de volgende bepalingen schade of gebreken, die aantoonbaar berusten op fabricagefouten, wanner deze onmiddelijk na vaststelling aan het apparaat en binnen 5aar na levering aan de eindge bruiker worden gemeld. De garantieperiode voor de verwarmingsbuizen bedraagt 12 maanden met max. 5000 bedrijfsuren binnen dezeperiode. Er geldt geen garantieplicht voor geringe afwijkingen van de gewenste kwaliteit, die voor de waarde en bruikhaarheid van het apparaat Niet relevant zijn, of voor schade door abnormale omgevingsomstandigheden of ongeschikte gebruiksomstandigheden. Ook kan geen garantie worden overgenomen, wanner de schade of gebreken aan het apparaat�ug te voeren op verkeerde inbouw of nicht opvolgen van de bedieningsinstructies.
2. De garantie zal op zodanige wijze worden uitgevoerd, dat defecte apparaten maar onsite keuze gratis worden gerepareerd of door foultoze apparaten worden verrangen. Apparaten, waaroor onder verwijzingaar deze garantie aanssprak worden gemaakt op de garantieservice, moeten aan de fabrikant of een geautoererd servicecenter worden overhandigd of verzonden. Bij verzending is het transportrisico voor de verzender. Verzend-, transport-, reis- en arbeidskosten van de eindgeberiker worden Niet vergoed. Er moet.altijd een aankoopbewijs met aankoop- en/of leveringsdatum en een gedetailleerde beschrijving van de fouit worden overlegd. Vervangen apparaten worden ons eigendom.
3. De aanssprak op garantie vervalt, wanner reparations of aanpassingen door Personen worden uitgevoerd, die hiertoe door ons nicht gemachtigd zijn of wanner in once apparaten verrangingsonderdelen, aanvullende onderdelen of toebehoren zich aangebracht, die geen originele onderdelen zich en een defect hebben veroorzaakt. Hetzelfde geldt, wanner het typeplaatje of het apparaatnummer verwijderd of onleesbaar gemaakt is.
4. Schade en gebreken uit nicht aansluiten conform de voorschriften, ondeskundige handhaving, Mechanische beschadigingen in het bijzonder aan de verwarmingsbuis alsmede het Niet naleven van de inbouwvoorschriften en bedienings-instructies zijn uitgesloten van deze garantie. Voor gevolgschade aanvaarden wij geen aansprakelijkheid.
5. Verleende garantiediensten verlengen de garantiperiode Niet en doein evenmin een neue garantietermiin ingaan. De garantiperiode voor ingebouwd verwangingsonderdelen eindigt met de garantiperiode voor het gehele apparaat. Voor zover een beschadiging of defect Niet verholpen kan worden of het herstel door ons wordt afgewezen of onredelijk lang duurt, wordt op verzoek van de eindgebruiker kosteloos een gelijkwaardige verranging geleverd. In geval van een verwangende levering behouden wij ons hetrecht voor een passend gebruik in rekening te brengen voor de gebruikstijd tot dan toe.
6. De garantie geldt alleen, wanner de klant zich apparaat middels de garantiekaart bij de fabrikant heeft lately registraren.

Deze garantievoorwaarden gelden vanaf 1-1-2014 voor apparaten die gekocht zich in een land van de Europese Unie, zichs wanner u deze in het buitenland gezrukt. De garantievoorwaarden hebben geen invloed op de wettelijkke garantieanspraken.

Aanvullende aanwijzingen

Technische wijzigingen voorbehonden.

Meer producten van SOLAMAGIC

en toebehoren vindt u onder:

www.SOLAMAGIC.com

Let op de volgende tekst in de bijlage:

Bijlage 1: Technische gegevens

①	Apparaattype	⑤	Afmetingen Lengte x bredte x hoogte (mm)
①	Vermogen (W)	⑥	Gewicht (kg)
②	Stroomaansluiting	⑦	Gemiddelde levensduur (h)
③	Bescherming	⑧	Afstand (mm)
④	Beschermingsklasse	⑨	Keurmerken

Bijlage 2: Veiligheidsafstanden
Bijlage 3: Stralingsdiagrammen

⑩	Apparaattype D		Afstand:tussen de vloer en het apparaat
①	Wandmontage, horizontal A1		Afstand verlicht om het oppervlak
②	Minimum afstanden in mm A2 Afstand	van de uitlaat
③	Prestaties van het apparaat A3 Afstand	tot de zichwand
④	Plafond Mount A4 Afstand van de bovenligggende deken
α Verstellingsbereik A5 Afstand van de onderligggende deken

①

Maximaal vermogen

②

Verwarmingsoppervlak

Monterings- ogbrugsanvisning

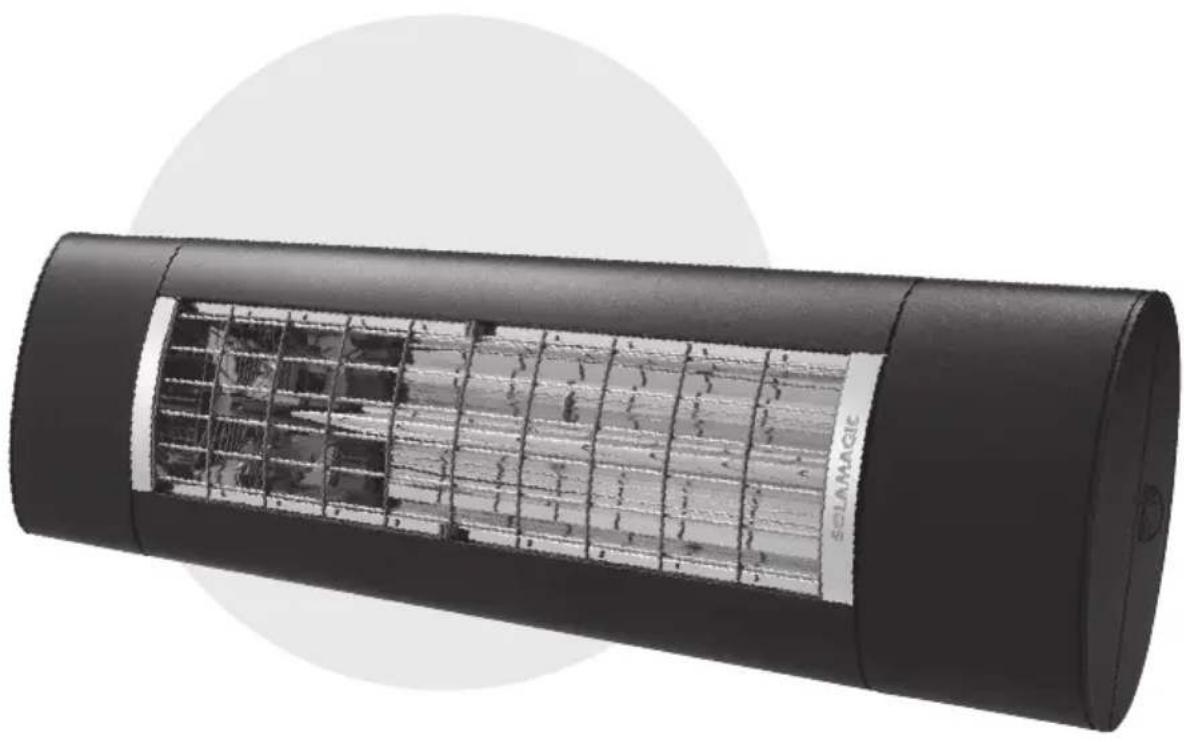

S2 infrarod radiator 2500 W med varmetrin switch, IP65 (IR05007-WSI)

D2 infrarod radiator 2000 W med varmetrin switch, IP65 (DS05003-WSI)

05/2018

Indholdsfortegnelse
