Producttype	Infrarood radiator
Model	Solamagic SM1400ZST
Merk	Etherma
Vermogen	1400 W
Voedingsspanning	230 V ~ 50 Hz
Beschermingsgraad	IP24 (met aangesloten connectoren)
Beschermingsklasse	I (aarding verplicht)
Levensduur halogeenlampen	Gemiddeld 5000 uur
Minimale montagehoogte	1,80 m boven de vloer
Aanbevolen gebruik	Buiten (terrassen, balkons) – niet voor binnenshuis comfortverwarming
Reiniging	Zachte, vochtige doek zonder schoonmaakmiddel; niet onderdompelen in water
Repareerbaarheid	Reserveonderdelen beschikbaar (lampen, kabel) – reparatie alleen door erkende service
Garantie	2 jaar (3 jaar voor ECO+ versies); verwarmingsbuis: 12 maanden of 5000 h
Gewicht	Ongeveer 4,5 kg (schatting voor compact model 1400W)
Veiligheidsafstanden	Zie bijlagen: zijwand, achterwand, plafond, stralingsoppervlak

Veelgestelde vragen - Solamagic SM1400ZST Etherma

Hoe installeer ik de Solamagic SM1400ZST radiator?

De montage moet worden uitgevoerd door een gekwalificeerde elektricien volgens de VDE 0100 normen. Bevestig de meegeleverde beugel op een stevig en niet-brandbaar oppervlak (beton, steen) op minimaal 1,80 m van de vloer. Houd rekening met de veiligheidsafstanden in de bijlagen. Voor modellen met een beugel draait u de moeren vast terwijl u de stralingshoek instelt.

Wat zijn de veiligheidsafstanden die ik moet respecteren?

De minimale afstanden staan in de bijlagen: afstand tot zijwand (maat A), afstand tot achterwand (maat C), afstand tot plafond (maat D) en afstand tot stralingsoppervlak (maat E). Deze waarden variëren afhankelijk van het vermogen en het type montage.

Kan de radiator binnenshuis worden gebruikt?

Nee, deze radiator is ontworpen voor buitengebruik (terrassen, open ruimtes). Het is niet bedoeld om kamers comfortabel te verwarmen. Gebruik binnenshuis kan leiden tot oververhitting.

Hoe reinig ik het apparaat?

Koppel het apparaat los en laat het afkoelen. Veeg de behuizing af met een zachte, vochtige doek zonder schoonmaakmiddel. Dompel het apparaat nooit onder in water en spuit het niet nat. Het beschermrooster kan verkleuren door de hitte, dat is normaal.

Wat moet ik doen als het apparaat niet verwarmt?

Controleer of de schakelaar ingeschakeld is (bij modellen met schakelaar). Controleer de zekering: een 16 A trage zekering (C16A) is nodig. Als de halogeenlamp kapot of versleten is, neem dan contact op met de klantendienst. Zorg ervoor dat de stralingshoek correct is.

Hoe vervang ik de halogeenlamp?

De vervanging moet worden uitgevoerd door de klantendienst van de fabrikant of een erkende reparateur. De lamp is gevoelig voor trillingen en vet (niet met de vingers aanraken). Gebruik een doek met alcohol om schoon te maken vóór montage.

Wat is de levensduur van de halogeenlampen?

De gemiddelde levensduur is 5000 uur. Na deze periode of als er donkere plekken of vervormingen verschijnen, moet de lamp worden vervangen om een goede werking te garanderen.

Wat zijn de garantievoorwaarden?

2 jaar garantie op het apparaat (3 jaar voor ECO+ modellen). De verwarmingsbuis heeft 12 maanden of 5000 h garantie. De garantie dekt ontwerpfouten; vervalt bij onjuiste montage. Het apparaat moet worden geregistreerd via de garantiekaart.

Kan ik de radiator onder een afdak gebruiken?

Ja, op voorwaarde dat de afdak open is (niet gesloten) en het apparaat niet direct aan water wordt blootgesteld. Houd rekening met de beschermingsgraad IP24 (beschermd tegen spatwater). Nooit gebruiken onder een brandbaar oppervlak.

Wat moet ik doen als de voedingskabel beschadigd is?

De kabel moet absoluut worden vervangen door de fabrikant of een erkende service. Gebruik het apparaat niet met een beschadigde kabel. Koppel onmiddellijk de stroom los en bewaar het apparaat droog in afwachting van reparatie.

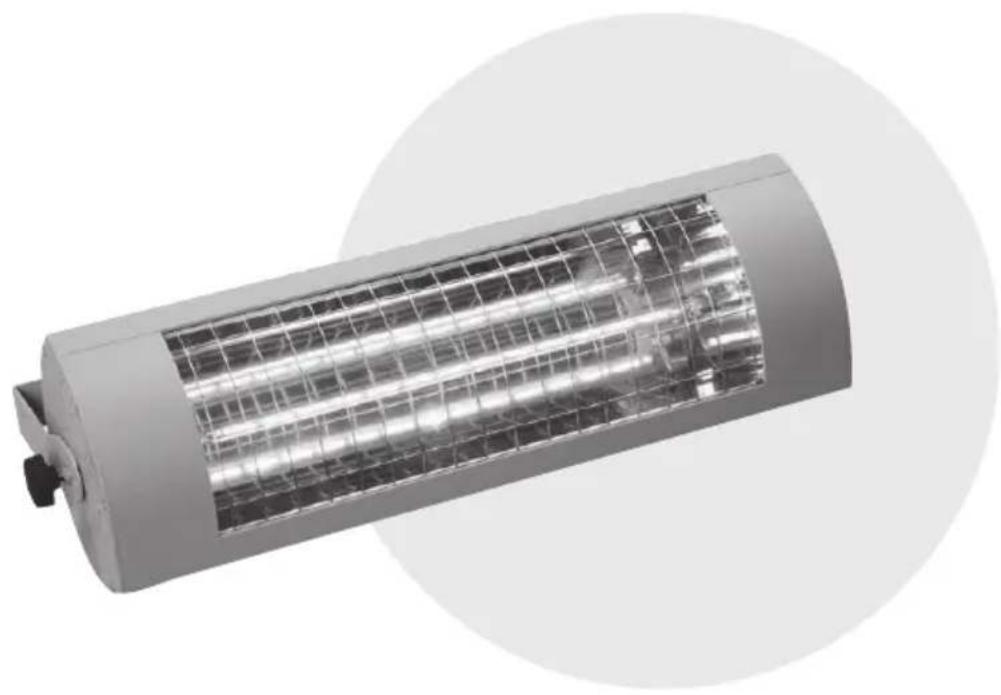

GEBRUIKSAANWIJZING Solamagic SM1400ZST Etherma

Montage- en gebruikshandleiding voor infraroodstraler

500 W, (IR 02004 / IR 02016)

1000 W, (IR 02007 / IR 02010)

1400 W kompakt, (IR 02001)

1400 W Basic, ECO+, (IR 03001 / IR 03038)

2000 W Basic, (IR 03002)

2000 W Basic, ECO+, (IR 04002 / IR 04039)

2000 W RC, ECO+, (IR 04003)

2000 W IP65 ECO+, (IR 04006)

2800 W, (IR 04009)

Inhoudsopgave

Veiligheids- en bedieningsaanwijzingen 17

Leveringsomvang. 18

Montageaanwijzingen 19

Inbedrijfstelling 24

Reinigingsaanwijzingen 24

Storingzoeken 25

Garantievoorwaarden 26

Aanvullende aanwijzingen 27

Bijlagen

Bijlage 1:Opbouwapparaten AX Technische gegevens,veiligheidsafstanden
Bijlage 2: Inbouwapparaten in het plafond
AX
Technische gegevens, veiligheidsafstanden
- Stralingsdiagrammen AX

Veiligheids- en bedieningsaanwijzingen

Neem de volgende aanwijzingen in acht:

Lees de gebruiksaanwijzing vór de montage zorgvuldig door en bewaar deze. Dit verwarmingsapparaat voor het buitenbereik is voor het gebruik door volwassen Personen bedoeld. Het is Niet voor het creeren van een aangenaam temperatuurniveau binnen bedoeld.

Kinderenmightnethemverwarmingsapparaatspelen.Kinderenjongerdan 3jaar要去enudtbuurtwordengehouden,tenzijzevoortdurendwordenbewaakt.

Voorlichtig - Sommige delen van het product konnen zeer heet worden en brandwonden veroorzaken. Bijzondere voorlichtigheid is geboden, wanneer kinderen en kwetsbare personen aanwezig zich.

• De installmentie moet op de juiste wijze volgens de installmentevoorschriften VDE 0100 (evt. ook deel 559 en 701 in acht nemen) door een vakbekwaam persoon worden uitgevoerd.
• Bij alle werkzaamheden de elektrische installmentie beslist spanningsvrij schakelen (netstekker loskoppelen, zekering uitschakelen). De verwarming pas inschakelen wanner alle leidingverbindingen volledig aangesloten zijn.
• De huishoudelijkke installmentie voor de voeding van de verwarming要去en ontworpen met een schakelaar en zijn beveiligd met een zekering van minimaal 16A traag (type C16A).
• Niet rechtstreeks onder stopcontacten, verdeeldenozen, schakelaars of elektrische leidingen monteren.
• Stopcontacten mogen zich uitsluitend in de in de bijlage 1 aangegeven posities bevinden.
• De warmestraler volgens VDE 0100 deel 559 nicht in de buurt van gordijnen of brandbare materialen aanbrengen.
• Het apparaat voldoet aan de minimale beschemingsklasse IP 24 wanner alle stekkerverbindingen (apparatenstekkers, stekkers van aanvullende componenten) verbonden zijn en is voor toepassing buiten toegelaten.
• Gebruik het apparaat nooit zonder er toezicht op te honden.
• Het apparaat in ingeschakelde of warme toestand nicht afdekken, anders bestaat er gevaar voor brand.
• Voor het aanpassen van de straalrichting het apparaat uitschakelen en af lately koelen.
  Nietrechtstreeks gedurende langere tijd en vanaf een korte afstand in de in

gebruik zijnde IR-halogeenlamp kijken.

• IR-halogeenlampen zijn gevoelig voor direct contact met de huid (niet met de vingers aanraken). Vet of ander vuil kunt u verwijderen met een met alcohol bevochtigde doeck.
• Om de levensduur van de IR-halogeenlamp te waarborgen要去 hij gegen trillingen, schokken en schadelijke stoffen zoals zuren, ammoniak, cementstof etc. worden beschermd.
• De IR-halogeenlamp moet gegen Mechanische belasting worden beschermd. Hij moet worden verrangen, wanner verkleuringen (donkere plekken, verwormingen) zichtaar worden of de nominale levensduur worden bereikt.
• Beschadigde elementen zoals schakelaars, Afdichtingen of verwarmingslamp dienen algj worden verrangen. Het apparaat moet onmiddelijk worden ontmanteld en droog opgeslagen.
• Reparaties (vervangen van een defecte aansluitkabel van een defecte verwarmingsbuis of dergelijk) mogen alleen door de klantenservice van de fabrikant of een geauthoriseerde dealer worden uitgevoerd.
• Reinigings- en onderhoudswerkzaamheden mogen uitsluitend door volwassen Personen met voldoende vakkennis worden uitgevoerd.

Leveringsomvang

IR-warmtestraler

Houder, aan het apparaat gemonteerd of in de set

Montage- en gebruikshandleiding

Montageaanwijzingen

• Montage van de straler alleen met het juiste montagematerialial (voorbeeld: schroef M6x60 met metalen ankers bij stenen of betonnen ondergrond) op stevige, draagkrachtige, normalaal, of moeilijk resp. nicht-ontvlambare ondergrond.
• Indien straler en stopcontact Niet op hetzelfde oppervlak worden gemonteerd,要去 ervoor worden gezorgd, dat het stralingsveld Niet op het stopcontact kan worden gericht. Anders要去 absolutunt worden gewaarborgd, dat het stopcontact bij het stralen Niet warmer dan 70^ kan worden.
• IR-warmtestralers要去en bij schuine montage aan het plafond met de kabel-rangschikking „onder“ worden gemonteerd.
• De veiligheidsafstanden volgens bijlage 1 en 2要去en worden aangehonden.
• Het bereik van de warmtewerking kan aan de hand van het stralingsdiagram (bijlage 3) worden ingeschat. Daarin staan op verschillende afstanden van de warmtestraler de afmetingen van de stralingsoppervlakken en bij elk de stralingsintensiteit vermeld.
  Montagehoogte: minstens 1,80 m boven de vloer

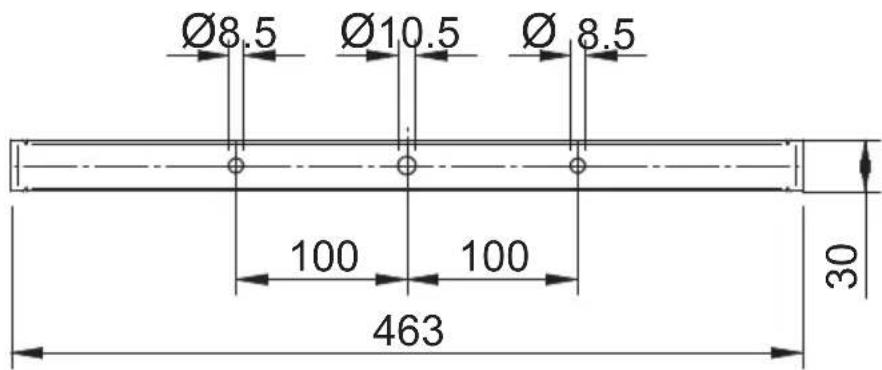

1. Voor warmtestralers met beugel

• Beugel onder inachtneming van de veriligeidsafstanden (bijlage 1) en de veriligeids- en bedieningsaanwijzingen bevestigen.
• Stervormige moeren en zeskantmoer van de schroefspil afdraaien
  Apparaat erop zetten en waar bij de beugel iets omhoog buigen
• Aan een kant de zeskantmoer op de tapbout schroeven en gegen de beugel vastdraaien
• Stralingshoek individuel instellen
  Zeskantmoer M6 met steeksleutel SW 10 aandraaien.
  Aan beiden kanten de stervormige moeren erop schroeven.

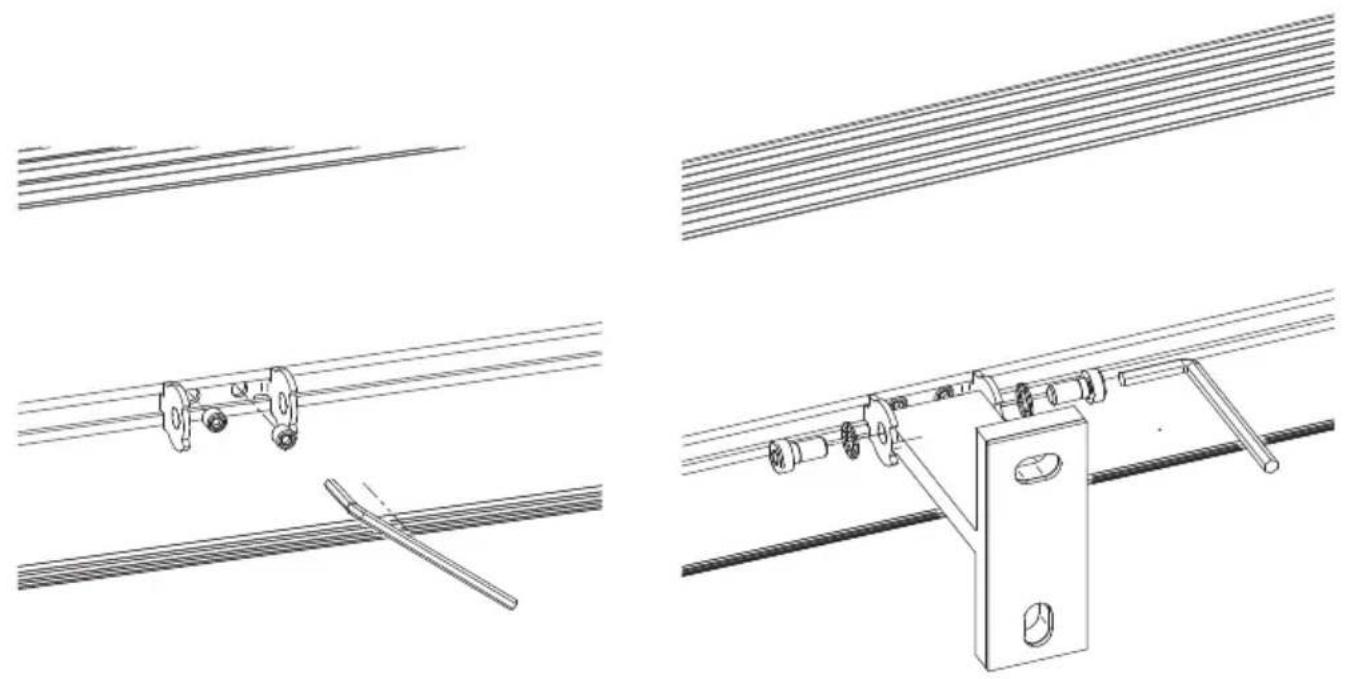

2. Voor warmestralers met T-houder

• T-houder met siliconenplaat eronder met 2 schroeven op het bevestigingsop-pervlak monteren onder inachtneming van de veiligheidsafstanden en veiligheidsaanwijzingen (zie bijlage 1)
• Klemsleden op het verwarmingsapparaat centreren en door aandraaien van de klemschroeven vastzetten.
• De warmestraler met de klemsleden op de T-wandhouser positioneren. De schroeven M6 met tandveerringen 6,4 zijwaarts door de klemsleden in de T-wandhouser handvast erin schroeven.
• De warmtestraler in de gewenste straalrichting brengen en de beiden schroeven M6 met inbussleutel (SW5) stevig vastdraaien.

3. Voor warmtestralers met kantelgewrichten

• Geschikte montageafstand van de kantelgewrichten aan warmtestraler vastleggen.
• Afdekplaat in de gekozen afstand met geschikt montagematerialaal aan de wand/plafond bevestigen.

LET OP!

Bij plafondmontage要去en de meegeleverde isolatieschijven tussen plafond en afdekplaat worden geinstalleerd.

• De gewrichten elk op blokken met schroefdraadgat vastdraaien totdat ze nicht meer aan het apparaat+kennen worden verschoven, draadstift M3 vastdraaien.
  Gewrichten zo instellen, tot de gewenste kanteling is bereikt.
• In afdekplaat positioneren en draadstift M5 vastdraaien.

4. Voor warmtestralers met inbouwframe voor in het plafond

Algemene aanwijzingen

• De montage mag de bestaande statica van het plafond Niet wijzigen of aantasten.
• De elektrische aansluiting moet buiten het inbouwframe worden aangebracht (toegang voor revisie).
• De minimumafstanden volgens bijlage 2 gezven de vrij ruimten voor de luchtcirculatie aan. Deze zou Niet door isolatiematerialial of ie's anders verkleind of afgedekt worden.

Montagestappen:

• Uitsparing in het plafond makes met de afmetingen volgens bijlage 2.
  Apparaat elektrisch aansluiten.
• Apparaat met de platte veren (1) in de uitsparing in het plafond schuiven, spiraalveer (2) aan het inbouwframe terug drukken en ook deze Kant in de uitsparing in het plafond inbrengen.
• Klemveren (2) gegen de binnenkant van de uitsparing in het plafond vast latent klemmen.

5. Andere bevestigingsmethoden

Neem de montage-instructies, die bij het toebehoren zijn gevoegd, in acht.

Inbedrijfstelling

Het apparaat moet op het stroomnet worden aangesloten. Bij modellen zonder schakelaar geschiedt het verwarmen onmiddelijk bij het insteken van de stekker in het stopcontact. Bij de modellen met schakelaar of draadloze ontvanger worden het verwarmen door bediening van de schakelaar of de afstandsbediening geactiveerd.

Neem indien van toepassing de afzonderlijke gebruiksaanwijzing van de radiografische afstandsbediening in acht.

Reinigingsaanwijzingen

Apparaat loskoppelen van het voedingsnet.
- Behuizing af laten koelen.
- Behuizing met een vochtige, zachte doek afvegen, waar bij geen reinigingsmiddelen gezruiken.

Het apparatus nooit in vloeistoffen onderdompelen of afspuiten.

Een eventuele verkleuring van het beschemrooster door de warmte is het gevolg van normale fysische processen en is geen defect.

Storingzoeken / Oplossing

Probleem: Het apparaat kan nicht worden ingeschakeld.

• Bij modellen met schakelaar要去 deze na aansluiting op de voeding worden ingeschakeld.
• Heeft u de sterkte van uw zekering gecontroleerd? U heeft voor een storingvrij gebruik van de straler een zekering van 16 ampère (traag) nodig.
• Controller of de IR-halogeenlamp gebrozen is. Zo ja, neem dan contact op met de klantenservice of de fabrikant.

Probleem: Het apparaat geeft nicht voldoende warmte.

• Controller de stralingshoek. De te verwarmen objecten要去en zich direct in het stralingsveld bevinden.
• Controller de afstand en de montagehoogte van de straler.
• Het vermogen van de straler is Niet sterk genoeg. Vergelijk het oppervlak dat verwarmd kan worden in de technische gegevens.

Probleem: De IR-halogeenlamp geeft geen warmte meer.

• De gemiddelde levensduur van IR-halogenlampen bedraagt 5000 uren.
• Wanner de levensduur is verstreten, neem dan contact op met de klantenservice of de fabrikant.

Garantievoorwaarden voor Solamagic-apparatuur

Voor de in dit handboek weergegeven apparaten geben wij garantie volgens onderstaande voorwaarden:

1. Wij verhelpen gratis overeenkomstig de volgende bepalingen beschadigingen of gebreken aan het apparaat, die aantoonbaar berusten op fabricagefouten, wanner deze onmiddelijk na vaststelling worden gemeld. De garantieperiode voor het apparaat bedraagt 2aar, voor apparaten met het label ECO+ verlengoen wij de garantie met 1aar tot in totaal 3aar. De garantieperiode voor de verwarmingsbuizen bedraagt 12 maanden met max. 5000 bedrijfsuren binnen dezeperiode.
   Er geldt geen garantieplicht voor geringe afwijkingen van de gewenste kwaliteit, die voor de waarde en bruikbaarheid van het apparaat Niet relevant zijn. De garantie vervalt bij schade door bijzondere klimatologische omstandigheden, bij abnormale omgevingsomstandigheden of bij ongeschikte gebruiksomstandigheden. Uw dealer adviseert u graag over apparaatuitvoeringen in dergelijk omstandigheden. Er kan geen garantie worden verleend, wonneer schade of gebreken aan het apparaat� terug te voeren op onjuiste installmentie of nietnaleving van de bedieningsaanwijzingen.
2. De garantie zal op zodanige wijze worden uitgevoerd, dat defecte apparaten maar unsere keuze gratis worden gerepareerd of door foultoze apparaten worden verrangen. Apparaten, waaroor onder verwijzingaar deze garantie aanspraak wordt gemaakt op de garantieservice,要去en aan de fabrikant of een geautoiseerd servicecenter worden overhandigd of verzonden. Arbeids- en materiaalkosten van de eindgebruiker worden Niet vergoed. Er要去xtijd een aankoopbewijs met aankoop- en/of leveringsdatum en een gedetailleerde beschrijving van de fouit worden overlegd.
3. De aanssprak op garantie vervalt, wanner reparations of aanpassingen door Personen worden uitgevoerd, die hiertoe door ons Niet gemachtigd zijn of wanner in once apparaten verrangingsonderdelen, aanvullende onderdelen of toebehoren zijn aangebracht, die geen originele onderdelen zijn en een defect hebben veroorzaakt. Hetzelfde geldt, wanner het typeplaatje of het apparaatnummer verwijderd of onleesbaar gemaakt is.

4. Uitgesloten van deze garantie+zijn beschadigingen of defecten door nicht volgens de voorschriften uitgevoerde aansluiting, onjuist gebruik, mechanische beschadigingen, met name aan de verwarmingsbuizen, evenals Niet-naleving van de installmentevoorschriften en bedieningsaanwijzingen. Voor gevolgschade aanvaarden wij geen aansprakelijkheid.

5. Verleende garantiediensten verlengen de garantiperiode nicht en doe evenmin een neue garantietermiin ingaan. De garantiperiode voor ingebouwd verwangingsonderdelen eindigt met de garantiperiode voor het gehele apparaat. Voor zover een beschadiging of defect Niet verholpen kan worden of het herstel door ons worden afgewezen of onredelijk lang duurt, worden op verzoek van de eindegebruiker kosteloos een gelijkwaardige verwangng geleverd. In geval van een verwangende levering behouden wij ons hetrecht voor een passend gebruik in rekening te brengen voor de gebruikstijd tot dan toe. Vervangen apparaten worden ons eigendom.

6. De garantie geldt alleen, wanner de klant zich apparaat middels de garantiekaart bij de fabrikant heeft lately registraren.

Deze garantievoorwaarden gelden vanaf 1-1-2015 voor apparaten die gekocht zich in een land van de Europese Unie, zichs wanner u deze in het buitenland gezruikt. De garantievoorwaarden hebben geen invloed op de wettelijkke garantieaanspraken.

Aanvullende aanwijzingen

Technische wijzigingen voorbehonden.

Deze producten zijn „Made in Germany".

Meer producten van SOLAMAGIC

en toebehoren vindt u onder:

www.SOLAMAGIC.com

Neem de volgende terminologie in de bijlage in acht:

Bijlage 1: Opbouwapparaten - technische gegevens, veiligheidsafstanden

①	Apparaattype	⑧	Afmeting (mm)
②	Productgroep	⑨	Gewicht (kg)
③	Stroomaansluiting	⑩	Gemiddelde levensduur (h)
④	Beschermingssoort	⑪	Afstand (mm)
⑤	Vermogen (W)	⑫	Montage aan het plafond
⑥	Beschermingsklasse	⑬	Wandmontage
⑦	Mark A Afstand tot de zijwand
C	Afstand tot erachter liggende wand D Afs	and	tot het plafond
E	Afstand tot het bestraalde oppervlak

Bijlage 2: Inbouwapparaten in het plafond - technische gegevens, veilgheidsafstanden

①	Apparaattype	⑦	Mark
②	Productgroep	⑨	Gewicht (kg)
③	Stroomaansluiting	⑩	Gemiddelde levensduur (h)
④	Beschermingssoort	B1	Breedte van de uitsparing
⑤	Vermogen B2 Framebreedte
⑥	Beschermingsklasse L1 Lengte van de	uitsparing
H3	Afstand tot plafond L2 Framelengthe
A	Afstand tot de bijwand E		Afstand tot het bestraalde oppervlak

Bijlage 3: Stralingsdiagrammen

①

Max. vermogen

②

Warmteppervlakken
