| Produkttyp | Infrarotstrahler |
| Modell | Solamagic SM1400ZST |
| Marke | Etherma |
| Leistung | 1400 W |
| Versorgungsspannung | 230 V ~ 50 Hz |
| Schutzart | IP24 (mit eingesteckten Steckverbindern) |
| Schutzklasse | I (Erdung erforderlich) |
| Lebensdauer der Halogenlampen | 5000 Stunden im Durchschnitt |
| Minimale Montagehöhe | 1,80 m über dem Boden |
| Empfohlene Verwendung | Außenbereich (Terrassen, Balkone) - nicht für Innenraumheizung |
| Reinigung | Weiches feuchtes Tuch ohne Reinigungsmittel; nicht in Wasser eintauchen |
| Reparierbarkeit | Ersatzteile verfügbar (Lampen, Kabel) - Reparatur nur durch autorisierten Kundendienst |
| Garantie | 2 Jahre (3 Jahre für ECO+ Versionen); Heizröhre: 12 Monate oder 5000 h |
| Gewicht | Ca. 4,5 kg (Schätzung für kompaktes 1400W Modell) |
| Sicherheitsabstände | Siehe Anhänge: Seitenwand, Rückwand, Decke, Strahlungsfläche |
Häufig gestellte Fragen - Solamagic SM1400ZST Etherma
Benutzerfragen zu Solamagic SM1400ZST Etherma
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Heizung kostenlos im PDF-Format! Finden Sie Ihr Handbuch Solamagic SM1400ZST - Etherma und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. Solamagic SM1400ZST von der Marke Etherma.

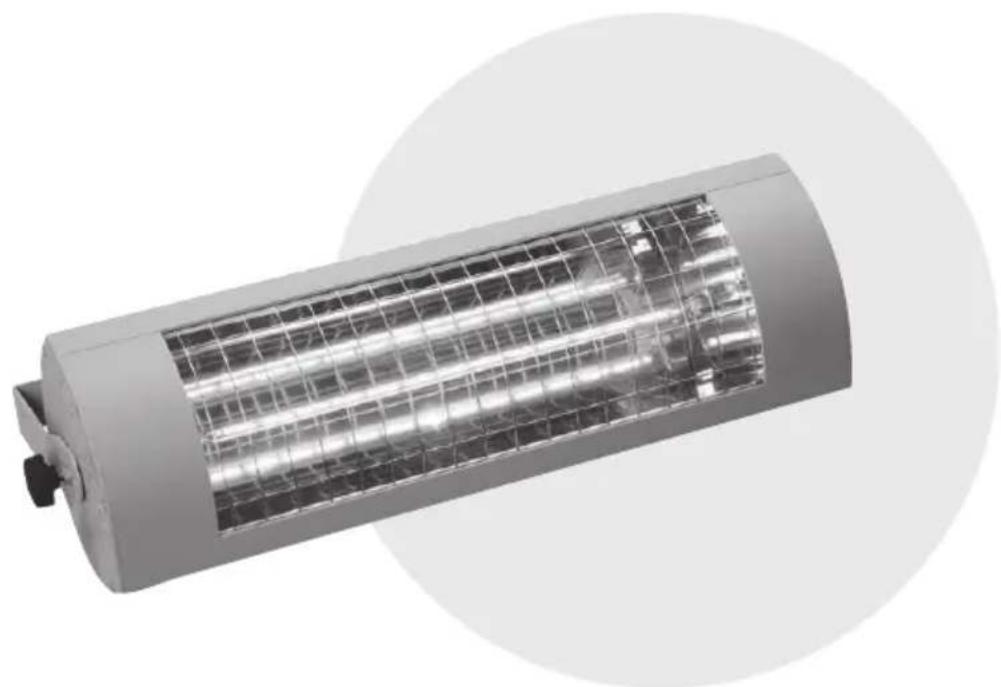

BEDIENUNGSANLEITUNG Solamagic SM1400ZST Etherma
Montage- und Gebrauchsanleitung für Infrarotstrahler
500 W, (IR 02004 / IR 02016)
1000 W, (IR 02007 / IR 02010)
1400 W kompakt, (IR 02001)
1400 W Basic, ECO+, (IR 03001 / IR 03038)
2000 W Basic, (IR 03002)
2000 W Basic, ECO+, (IR 04002 / IR 04039)
2000 W RC, ECO+, (IR 04003)
2000 W IP65 ECO+, (IR 04006)
2800 W, (IR 04009)
Inhaltsverzeichnis
Sicherheits- und Bedienungshinweise. 3
Lieferumfang. 4
Montagehinweise 5
Inbetriebnahme 10
Reinigungshinweise 10
Fehlersuche 11
Garantiebedingungen 12
Ergänzende Hinweise 13
Anlagen
Anlage 1: Aufbaugeräte
AX
Technische Daten, Sicherheitsabstände
Anlage 2: Deckeneinbaugeräte
AX
Technische Daten, Sicherheitsabstände
Anlage 3:Strahlungsdiagramme
AX
Sicherheits- und Bedienungshinweise
Bitte beachten Sie folgende Hinweise:
Lesen Sie die Gebrauchsanleitung vor der Montage sorgfältig durch und bewahren Sie diese auf.
Dieses Heizgerät ist für den Außenbereich für die Benutzung von erwachsenen Personen bestimmt. Es ist nicht zur Schaffung eines angenehmen Temperaturniveau in Innenaufen bestimmt.
Kinder dürfen nicht mit dem Heizgerät speilen. Kinder jünger als 3 Jahre sind fernzuhalten, es sei dess, sie werden ständig überwacht.
Vorsicht - Einige Teile des Produktes konnen sehr heißt werden und Verbrennungen verursachen. Besondere Vorsicht ist geboten, wenn Kinder und schutzbedürftige Personen anwesend sind.
Die Montage muss fachgerecht nach den Installationsvorschriften VDE 0100 (ggfl. auch Teil 559 und 701 beachten) von einer fachkundigen Person durchgeführrt werden.
- Bei allen Arbeiten die elektrische Anlage unbedingt spannungsfrei schalten (Netzsteckerziehen, Sicherung ausschalten). Die Hezung erst einschalten, wenn alle Leitungsverbindungen vollständig hergestellt sind.
Die Hausinstallation zur Stromversorgung des Heizgerätes muss mit einem Schalter ausgeführrt sein und mit einer Sicherung von mindestens 16A Träge (Typ C16A) abgesichert sein.
- Nicht direkt unter Steckdosen, Verteilerdosen, Schaltern oder elektrischen Leitungen montieren.
- Steckdosen dürfen sich ausschließlich in den in der Anlage 2 vorgegebenen Positionen befinden.
- Den Wärmestrahler gemäß VDE 0100 Teil 559 nicht in der Höhe von Vorhängen oder brennbaren Stoffen anbringen.
- Das Gerät erfüllt erfüllt mindestens die Schutzart IP 24 wenn alle Steckverbindungen (Gerätestecker, Stecker der Erweiterungskomponenten) eingesteckt sind und ist für den Außenbereich zugelassen.
- Betreiben Sie das Gerät niemals unbeaufsichtigt.
- Das Gerät im eingeschalteten oder warmen Zustand nicht abdecken, es besteht Brandgefahr.
Zum Verstellen der Strahlrichtung das Gerät abschalten und abkühlen halten.
- Nicht direkt für längerere Zeit, sowie aus kurzer Distanz in die in betrieb befindliche IR-Halogenlampe sehen.
- IR-Halogenlampen sind empfindlich gegen direkten Hautkontakt (nicht mit den Fingern berühren). Fett oder andere Verschmutzungen können Sie mit einem alcohol-getränkten Tuch beseitigen.
- Um die Lebensdauer der IR-Halogenlampe sicherzustellen ist diese vor Vibratio- onen, Stößen und vor Schadstoffen wie z.B. Säuren, Ammoniak, Zementstaub etc. zu schützen.
- Die IR-Halogenlampe ist vor mechanischer Beanspruchung zu schützen. Sie muss ausgetauscht werden, wenn Verfärbungen (Dunkelstellen, Verformungen) sightbar werden oder die Nennlebensdauer erreicht ist.
- Beschädigte Geräteelemente wie z. B. Anschlußleitung, Schalterwippe, Dichtmanschette oder Heizröhre müssen unbedingt ausgetauscht werden. Das Gerät muß sofort abgebaut und trocken aufbewahrten werden.
- Reparaturarbeiten (Austausch einer defekten Anschlussleitung, einer defekten Heizröhre oder ähnliches) sind nur durch den Kundendienst der Herstellerfirma oder einem autorisierten Vertragshandler duchzuführren.
- Reinigungs- und Wartungsarbeiten)duren ausschließlich von erwachsenen Personen mit hinreichender Fachkenntnis durchgeführt werden.
Lieferumfang
IR-Warmestahler
Halter am Gerät montiert oder im Set
Montage- und Gebrauchsanleitung
Montagehinweise
- Montage des Strahlers nur mit geeignetem Montagematerial (Beispiel: Schraube M6x60 mit Metalldübel bei Stein- oder Betonuntergrund) auf festen,tragfähigen, normal- oder schwer-bzw. nicht-entflammbarem Untergrund.
- Falls Strahler und Steckdose nicht auf der gleichen Fläche montiert werden, ist sicherzustellen, dass das Strahlungsfeld nicht auf die Steckdose gerichtet werden kann. Anderenfalls ist zwingend sicherzustellen, dass die Steckdose im Strahlerbetrieb sich nicht auf über 70^ erwärmen kann.
- IR-Wärmestrahler sind bei schräger Deckenmontage mit Leitungsanordnung „unter“ zu montieren.
Die Sicherheitsabstände gemäß Anlage 1 und 2 sind einzuhalten. - Der Bereich der Wärmewirkung kann anhand des Strahlungsdiagrammes (Anlage 3) abgeschätzt werden. Darin sind in verschiedenen Abständen vom Wärmestrahler die größten der Strahlungsflächen und jeweils die max. Strahlungsintensität ausgewiesen.
Montagehöhe: mindestens 1,80 m über Fußboden

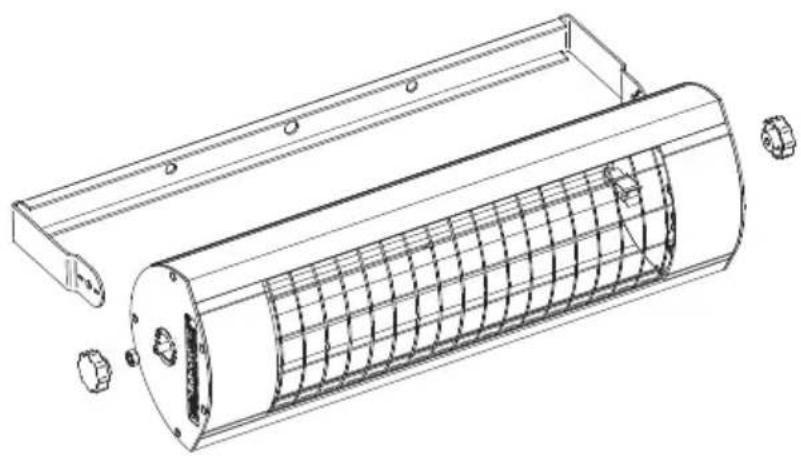

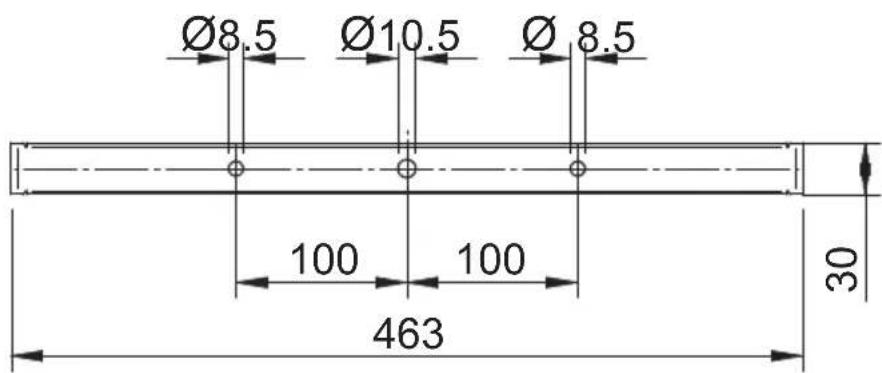

1. Für Wärmestrahler mit Bügel

- Bügel unter Beachtung der Sicherheitsabstände (Anlage 1) und Sicherheits- und Bedienhinweise befestigen.
- Sterngriffmuttern und Sechskantmutter von den Gewindespindeln abdrehen
- Gerät aufstecken und damit den Bügel möglich aufbügen
- Auf einer Seite die Sechskantmutter auf den Gewindebolzen aufschrauben und gegen den Bügel festdrehen
Strahlungswinkel individuell einstellen - Sechskantmutter M6 mit Maulschlüssel SW 10 anziehen.
- Sterngriffmutter beidseitig aufschauben.

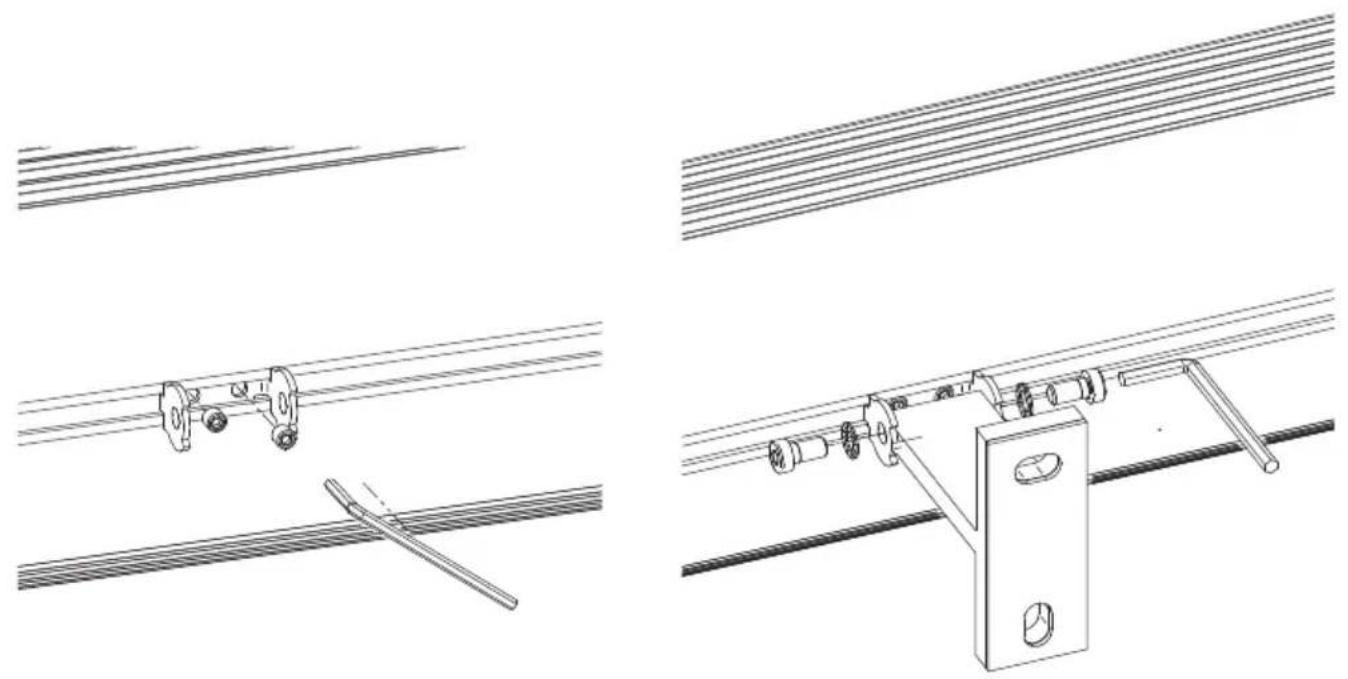

2. Für Wärmestrahler mit T-Halter

- T-Halter mit untergelegter Silikonplatte unter Beachtung der Sicherheitsabstande und Sicherheitshinweise mit 2 Schrauben auf der Befestigungsflechemontieren (siehe Anlage 1)
- Klemmschlitten am Heizgerät ausmitteln und durch Anziehen der Klemmschrauben fixieren.
- Den Wärmestrahler mit dem Klemmschlitten auf dem T-Wandhalter positionieren. Die Schrauben M6 mit Zahnscheiben 6,4 seitlich durch den Klemmschlitten in den T-Wandhalter handfest einschrauben.
- Den Wärmestrahler in die gewünschte Strahlrichtung bringen und die beiden Schrauben M6 mit Innensechskantschlüssel (SW5) fest anziehen.

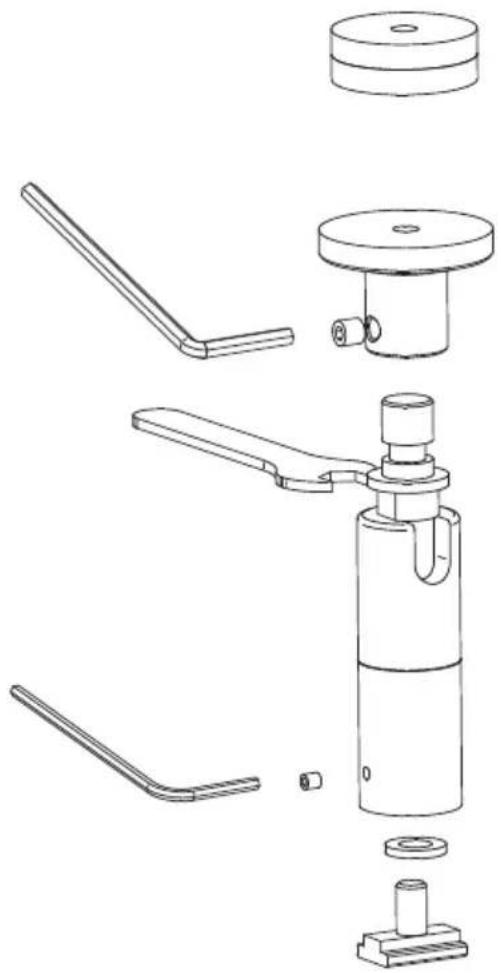

3. Für Wärmestrahler mit Kippgelenken
- Geeigneten Montageabstand der Kippgelenke am Wärmestrahler festlegen.
- Deckenteller im gewählten Abstand mit geeignetem Montagematerial an Wand/Decke befestigen.
ACHTUNG!
Bei Deckemontage sind die mitgelieferten Isolierscheibenzwischen Decke und Deckenteller zu installieren.
- Gelenke jeweils auf Nutensteinen festdrehen bis diese sich am Gerät nicht mehr verschieben setzen, Gewindestiffe M3 festdrehen.
- Gelenke so einstellen, bis die gewünschte Kipprichtung erreicht ist.
- In Deckenteller positionieren und Gewindestift M5 festdrehen.

4. Für Wärmestrahler mit Deckeneinbaurahmen
Allgemeine Hinweise
Die Montagearf die vorhandene Deckenstatik nicht verändern oder beeinträchtigen.
- Der elektrische Anschluß muss außerhalb des Einbaurahmens erfolgen (Revisionszugang).
- Die Mindestabstände gemäß Anlage 2 bezeichneten die Freiräume zur Luftzirkulation. Diese)durfen nicht durch Dammstoff oder anderweitig eingeengt oder abgedeckt werden.

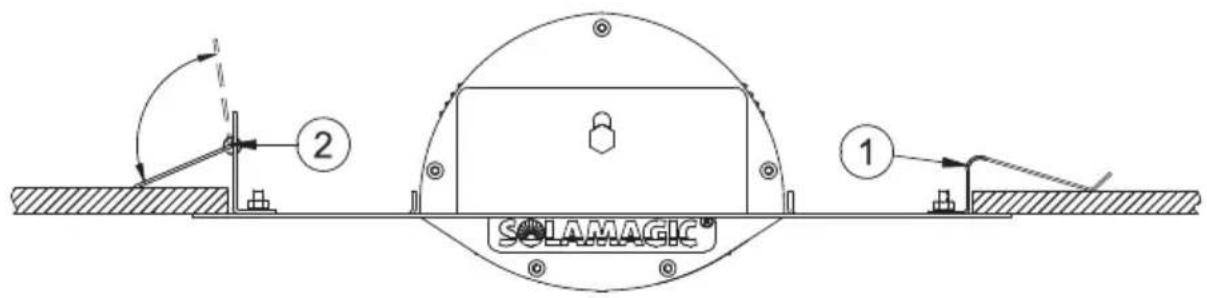

Montageschritte:
- Deckenausschnitt mit den Abmessungen gemäß Anlage 2 bauseits erstellen.
Gerat elektrisch anschließen.
Gerat mit den Flachfedern (1) in den Deckenausschnitt einschieben, - Spiralfeder (2) am Einbaurahmen zusückdrücken und auch diese Seite in der Deckenausschnitt eintauchen.
- Haltefedern (2) gegen die Innenseite des Deckenausschnittes arretieren lessen.

5. Weitere Befestigungsarten
Bitte beachten Sie die dem Zubehörmaterial beigeufigten besonderen Montagehinweise.
Inbetriebnahme
Das Gerät muss ans Netz angeschlossen werden. Bei Modellen ohne Schalter erfolgt die Heizleistungsofar mit dem Einstecken des Netzsteckers in die Steckdose. Bei den Modellen mit Schalter oder Funkschafter wird die Heizleistung durch die Betätigung des Schalters bzw. der Fernbedienung aktiviert.
Bitte beachten Sie gegebenfalls die gesonderte Bedienanleitung für die Funkfernbedienung.
Reinigungshinweise
Gerat vom Netz trennen.
- Gehäuse abkühlen halten.
- Gehäuse mit einem feuchten, weichen Lappen abwischen, damit keine Reinigungsmittel verwenden.
Das Gerät niemals in Flüssigkeiten tauchen oder abspritzen.
Eine eventuelle Verfährung des Schutzgitters infolge Wärme einwirkung resultiert aus normalen physikalischen Vorgängen und stellt keinen Mangel dar.
Fehlersuche / Hilfe
Problem: Das Gerät lasst sich nicht einschalten.
- Bei Modellen mit Schalter muss dieser nach dem Netzanschluss angeschaltet werden.
- Haben Sie die Stärke ihrer Sicherung überprüft? Sie benötigen für einen störungsfreien Betrieb der Strahler eine Sicherungsstärke von 16 Ampere (Träge).
- Prufen Sieitte, ob die IR-Halogenlampe gebrochen ist. Falls ja, setzen Sie sichitte mit dem Kundendienst bzw. dem Hersteller in Verbindung.
Problem: Das Gerät heizt nicht ausreichend.
- Überprüfen Sie den Strahlungswinkel. Die zu erwärmenden Objekte sollenn sich im direkten Strahlungsfeld befinden.
- Überprüfen Sie die Entfernung und Montagehöhe des Strahlers.
Die Leistung des Strahlers ist nicht stark genug. Vergleichen Sie dazu die beheizbare Fläche in den technischen Daten.
Problem: Die IR-Halogenlampe bringt keine Heizleistung mehr.
Die mittlere Lebensdauer beträgt bei IR-Halogenlampen 5000 Stunden.
- Ist die Lebensleistung abgelaufen setzen Sie sichitte mit dem Kundendienst bzw. dem Hersteller in Verbindung.
Garantiebedingungen für Solamagic-Geräte
Für die in thisem Handbuch dargestellen Geräte leisten wir Garantie gemäß nachstehenden Bedingungen:
- Wir beheben unentgeltlich nach Maßgabe der folgenden Regelungen Schäden oder Mängel am Gerät, die nachweislich auf einem Werksfehler berufen, wenn sie uns unverzüglich nach Feststellung am Gerät gemeldet werden. Die Garantiedauer für das Gerät beträgt 2 Jahre, für Geräte mit ECO+ Kennzeichnung gewähren wir eine um 1 Jahr verlangerte Garantie von insgesamt 3 Jahren. Für die Heizröhre beträgt die Garantiedauer 12 Monate mit max. 5000 Betriebsstunden in thisem Zeitraum. Eine Garantiepflicht wird nicht ausgelost durch geringfügige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Gerätes unerheblich sind. Ebenfalls entfällt eine Garantiepflicht bei Schäden aus besonderen Klimabedingungen, bei anormalen Umweltbedingungen oder bei sachfremden Betriebsbedingungen. Ihr Fachhandler berät Sie keinige Garantie über Geräteausführungen in derartigen Einsatzfällen. Es kann keine Garantie übernommen werden, wenn die Schäden oder Mängel am Gerät auf fehlerhaften Einbau oder Nichtbeachtung von Bedienungshinweisen zusammen führten sind.
- Die Garantieleistung erfolgt in der Weise, dass mangelhafte Geräte nach unserer Wahl unentgeltlich instandgesetzt oder durch einwandfrei Geräte ersetzt werden. Geräte, für die unter Bezugnahme auf diese Garantie eine Garantieleistung beansprucht wird, sind dem Hersteller oder einer autorisierten Servicestelle zu übergeben oder zuzusenden. Arbeits- und Sachkosten des Endabnehmers werden nicht erstattet. Es ist jeweils der Kaufbeleg mit Kauf- und/oder Lieferdatum sowie eine detaillierte Fehlerbeschreibung vorzulegen.
- Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die hierzu von uns nicht ermächtigt sind oder wenn unsere Geräte mit Ersatzteilen, Ergänzungs- oder Zubehörteilen versehen werden, die keine Originalteile sind und einen Defekt verursacht haben. Das Gleiche gilt, wenn das Typenschild bzw. die Gerätenummer entfernt oder unleserlich gegibt wurden.
- Ausgeschlossen von dieser Garantie sind Schäden oder Mängel aus nicht vorschrifsmäßigem Anschluss, unsachgemäßer Handhabung, Mechanische Beschädigungen insbesondere an der Heizröhre sowie Nichtbeachtung der Einbauvorschriften und Bedienungsanweisungen. Für Folgeschäden übernehmen wir keine Haftung.
- Garantieleistungen bewirken weder eine Veränderung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Er
satzteile endet mit der Garantiefrist für dasGPCe. Sofern ein Schaden oder Mangel nicht beseitigt werden kann oder die Nachbesserung von uns abgeleht oder unzumutbar verzogert wird, wird auf Wunsch des Endabnehmers kostenfrei gleichwertiger Ersatz gefelcfert. Im Falle einer Ersatzlieferung behalten wir uns die Geltendmachung einer angemessenen Nutzungsanrechnung fur die bisherige Nutzungszeit vor. Ersetzte Gerate gehen in unser Eigentum über.
- Die Garantie tritt nur in Kraft, wenn der Kunde sein Gerät mittels der Garantiekarte beim Hersteller hat registrierten halten.
These Garantiebedingungen gelten ab 1.1.2015 für in einem Land der Europäischen Union gekaufte Geräte, selbst wenn Sie diese im Ausland nutzen. Die Garantiebedingungen haben keine Auswirkungen auf den gesetzlichen Gewährleistungsanspruch.
Ergänzende Hinweise
Technische Änderungen vorbehalten.
These Produkte sind, Made in Germany.
Weitere Produkte von SOLAMAGIC
und Zubehör finden Sie unter:
www.SOLAMAGIC.com


Disse Produktene er „Made in Germany".
Technische Daten, Sicherheitsabstände, Strahlungsdiagramme
Bijlagen
Technische gegevens, veiligheidsafstanden, stralingsdiagrammen
Bilag

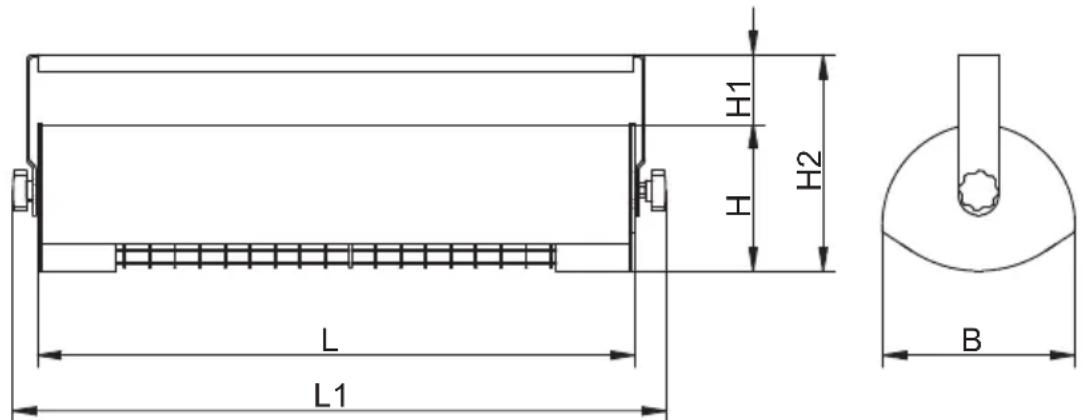

Anlage 1: Aufbaugeräte - Appendix 1: Surface mounted heaters
Technische Daten - Technical data
| ① | Geräteness | 500 W | 1000 W | 1400 W komakt | 1400 W Basic, ECO+ | 2000 W Basic | 2000 W ECO+ | 2000 W RC ECO+ | 2000 W IP65 ECO+ | 2800 W | |
| ② | Produktgruppe | IR 02016 | IR 02007 | IR 02001 | IR 03001 | IR 03002 | IR 04002 | IR 04003 | IR 04006 | IR 04009 | |
| ? | ③ | Stromanschluß 230V | 50Hz~ | ||||||||
| ④ | Schutzart IP24 IP24 | IP24 IP24 | IP24 | IP24 | IP24 IP65 | IP24 | |||||
| ⑤ | Leistung (W) 500 100 | 1400 | 1400 | 2000 | 2000 | 2000 | 2800 | ||||
| ⑥ | Schutzklasse SKI SK | SKI SKI | SKI SKI | SKI SKI | SKI SKI | ||||||
| ⑦ | Zeichen - | - | - | - | - | - | - | - | - | - | |
| ⑧ | Abmessung L (mm) | 318 | 448 | 448 | 446 | 446 | 446 | 518 | 518 | 829 | |
| Abmessung L1 (mm) | - | - | - | 483 | 483 | 483 | - | - | 866 | ||
| Abmessung B (mm) | 145 | 145 | 145 | 145 | 145 | 176 | 176 | 176 | 176 | ||
| Abmessung H (mm) | 73 | 73 | 73 | 110 | 110 | 110 | 110 | 110 | 110 | ||
| ⑨ | Gewicht (kg) | 1,68 | 2,16 | 2,08 | 2,26 | 2,26 | 36 | 3,74 | 4,5 | ||
| ⑩ | Mittl. Lebensdauer (h) | 5000 | |||||||||
| ⑪ | Abstand H1 (mm) | - | - | - | 52 | - | 120 | - | - | 170 | |
| Abstand H2 (mm) | - | - | - | 162 | - | 230 | - | - | 280 | ||
| ⑫ | Abstand H1 (mm) | 77 | 77 | - | - | - | - | 90 | 90 | - | |
| Abstand H2 (mm) | 150 | 150 | - | - | - | - | 200 | 200 | - | ||
| ⑬ | Abstand H1 (mm) | - | - | 87 | 87 | 87 | - | 87 | 87 | - | |
| Abstand H2 (mm) | - | - | 160 | 197 | 197 | - | 197 | 197 | - | ||

Zeichen:
Marking:


06/2018

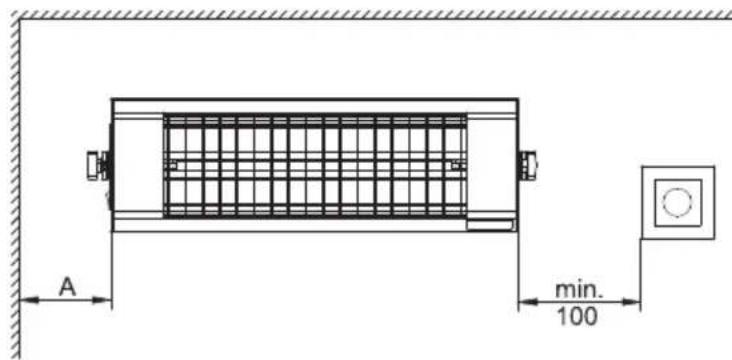

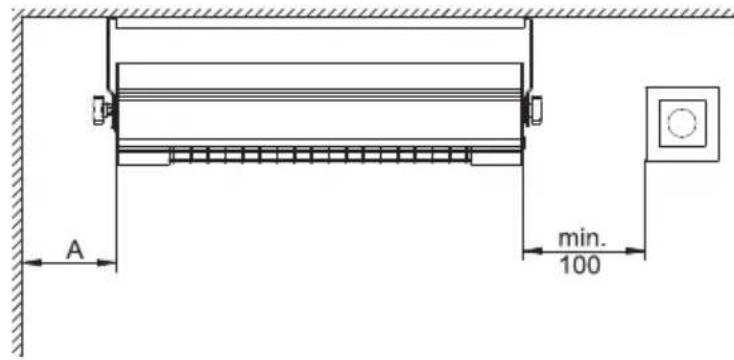

Anlage 1 (Fortsetzung): Aufbaugeräte – Appendix 1 (continued): Surface mounted heaters


Sicherheitsabstände - Safety distances

| Gerätotyp | 1 | 500 W | 1000 W | 1400 W kompakt | 1400 W Basic, ECO+ | 2000 W Basic | 2000 W ECO+ | 2000 W RC ECO+ | 2000 W IP65 ECO+ | 2800 W |
| Produktgruppe | 2 | IR 02016 | IR 02007 | IR 02001 | IR 03001 | IR 03002 | IR 04002 | IR 04003 | IR 04006 | IR 04009 |

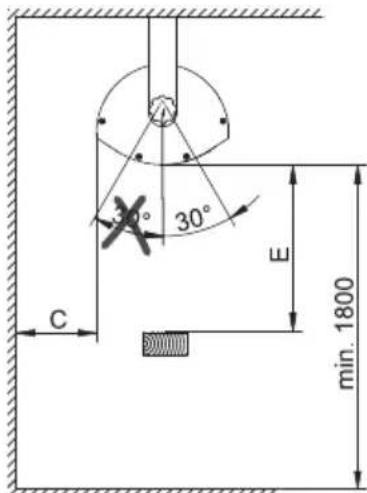

| Deckenmontage | 12 | |||||||||
| Abstand seitliche Wand (mm) | A | 200 | 150 | 50 | 200 | 250 | 250 | 250 | 300 | |
| Abstand dahinterliegende Wand (mm) | C | 200 | 350 | 350 | 250 | 300 | 300 | 300 | 300 | |
| Abstand angeestrahlte Flüche (mm) | E | 600 | 600 | 600 | 600 | 200 | 200 | 200 | 800 | |

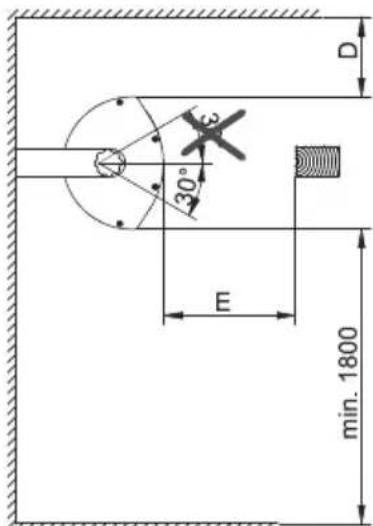

| Wandmontage | 13 | |||||||||
| Abstand seitliche Wand (mm) | A | 200 | 150 | 50 | 200 | 250 | 250 | 250 | 300 | |
| Abstand darüberliegende Decke (mm) | D | 200 | 350 | 350 | 250 | 300 | 300 | 300 | 300 | |
| Abstand angeestrahlte Flüche (mm) | E | 600 | 600 | 600 | 600 | 700 | 700 | 700 | 800 | |

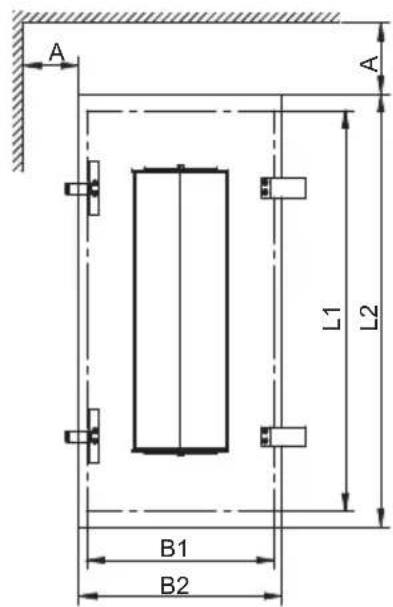

Anlage 2: Deckeneinbaugeräte – Appendix 2: Ceiling mounted heaters
Technische Daten - Technical data
| 1) | Gerätotyp 500 W 1000 W 1400 W 2 | 2000 W | ||||
| 2) | Produktgruppe IR 02004 IR 02010 | R 03038 IR 04039 | ||||
| 3) | Stromanschluß 230V 50Hz~ | |||||
| 4) | Schutzart IP24 IP24 IP24 IP24 | |||||
| 5) | Leistung (W) 500 1000 1400 2000 | |||||
| 6) | Schutzklasse | SKI | SKI | SKI | SKI | |
| 7) | Zeichen | GS | GS | GS | GS | |
| 8) | Gewicht (kg) | 1,68 2,1 | 6 2,08 | 2,26 | ||
| 9) | Mittl. Lebensdauer (h) | 5000 | ||||
| 10) | Ausschnittsbreite (mm) | 200 | 300 | 300 | 300 | |
| L1 | Ausschnittslänge (mm) | 425 | 650 | 650 | 650 | |
| 11) | B2 | Rahmenbreite (mm) | 214 | 325 | 325 | 325 |
| L2 | Rahmenlänge (mm) | 486 | 690 | 690 | 690 | |
Sicherheitsabstände - Safety distances
| H3 | Deckenabstand (mm) | 200 | 350 | 350 | 450 | |
| A | Abstand zur下半igen Wand (mm) | 200 | 300 | 300 | 300 | |
| E | Abstand zur angestehlten Fläche (mm) | 600 | 800 | 800 | 800 |


Zeichen:
Marking:


06/2018

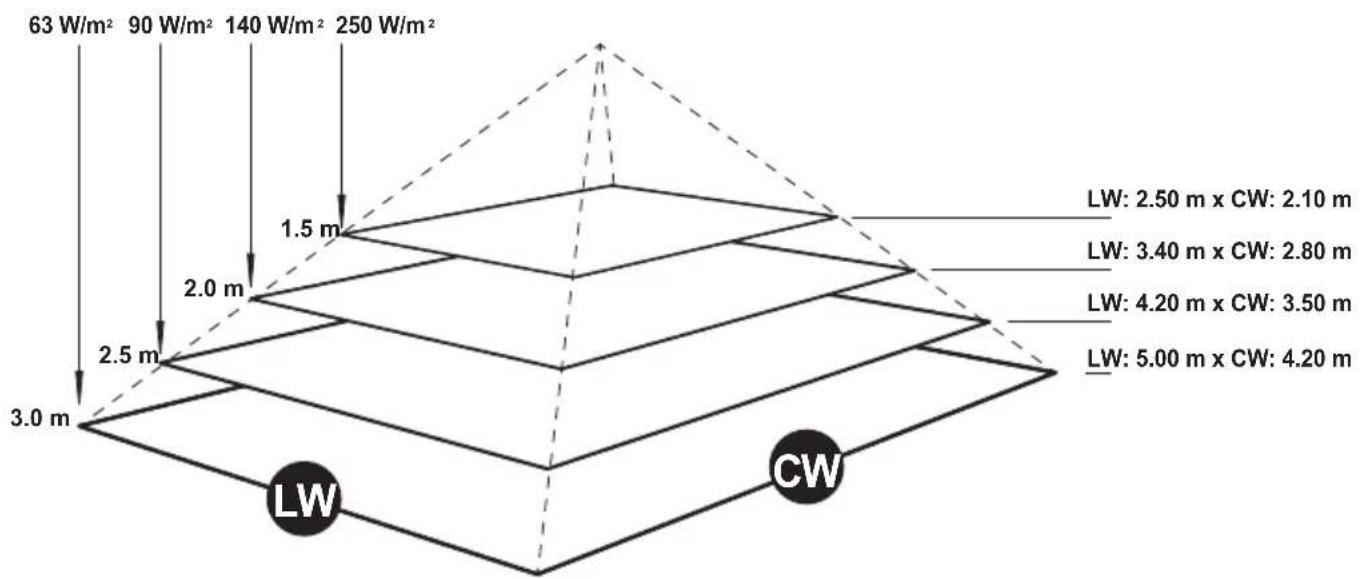

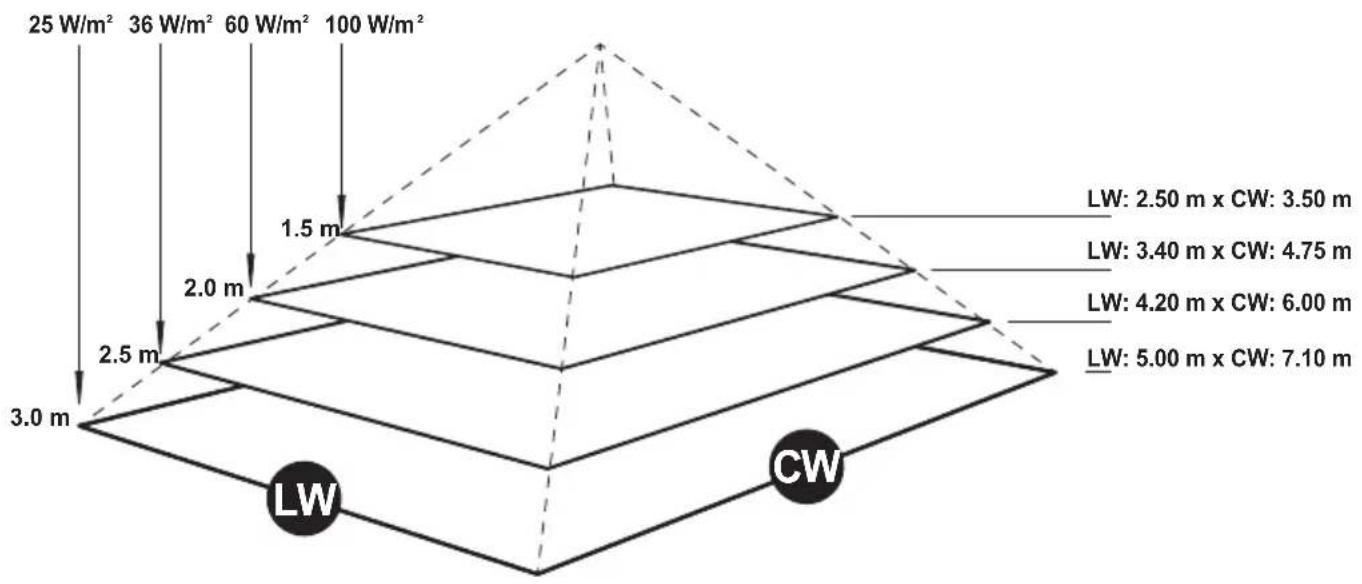

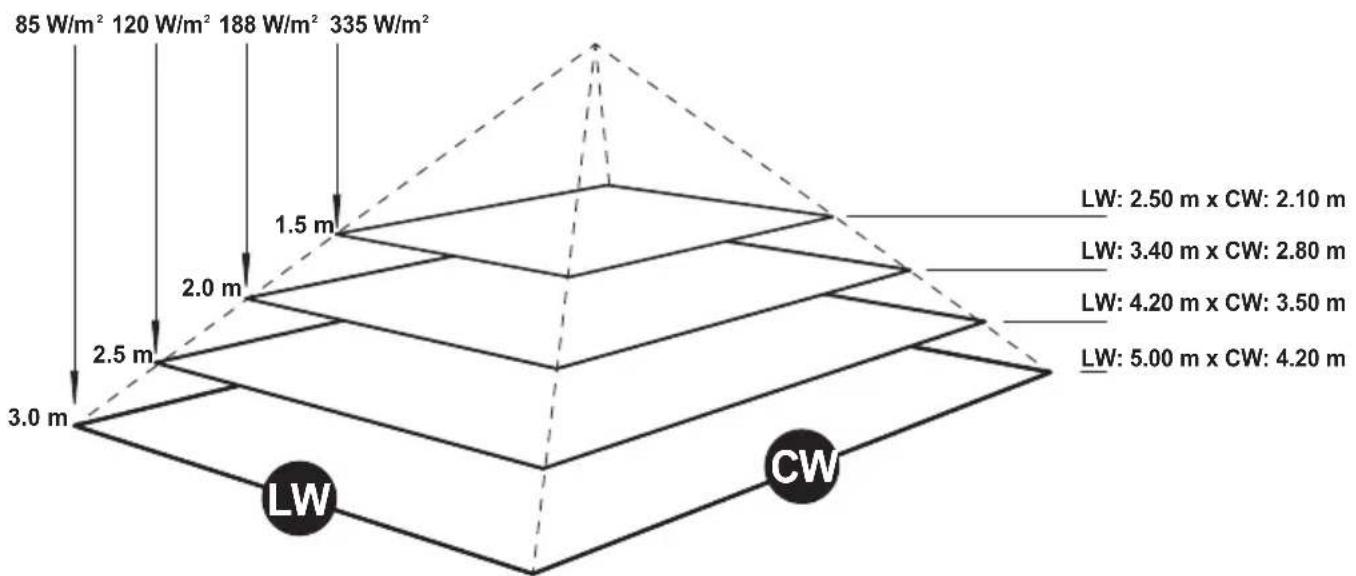

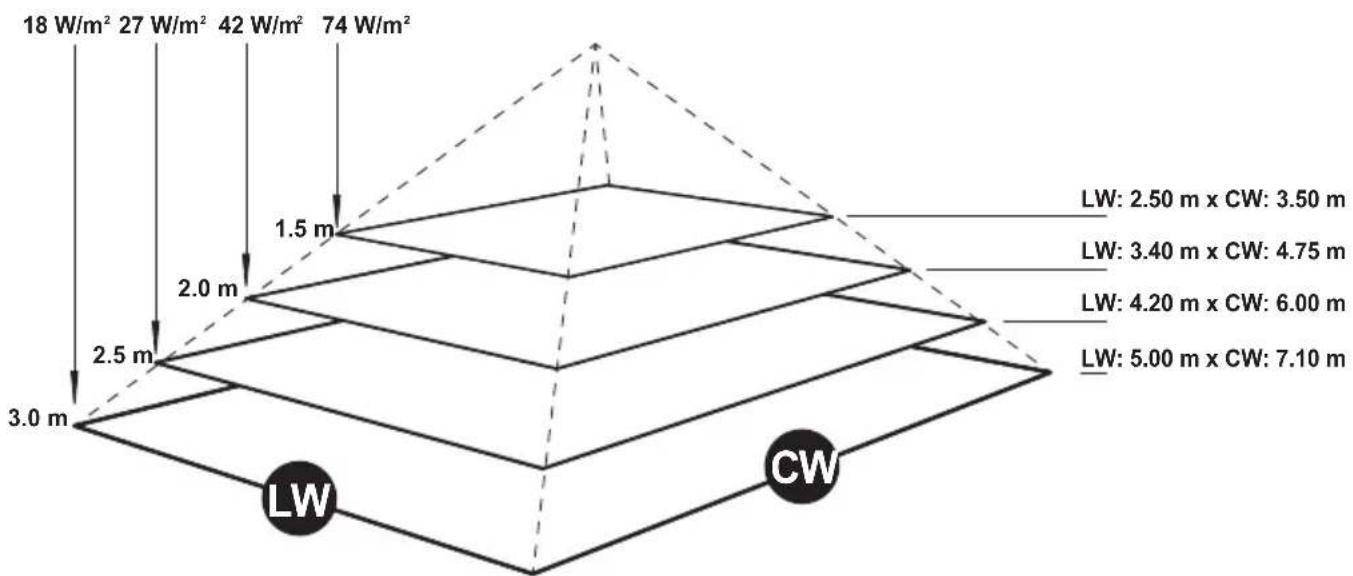

Anlage 3 - Appendix 3:
Strahlungsdiagramme - Radiation diagrams

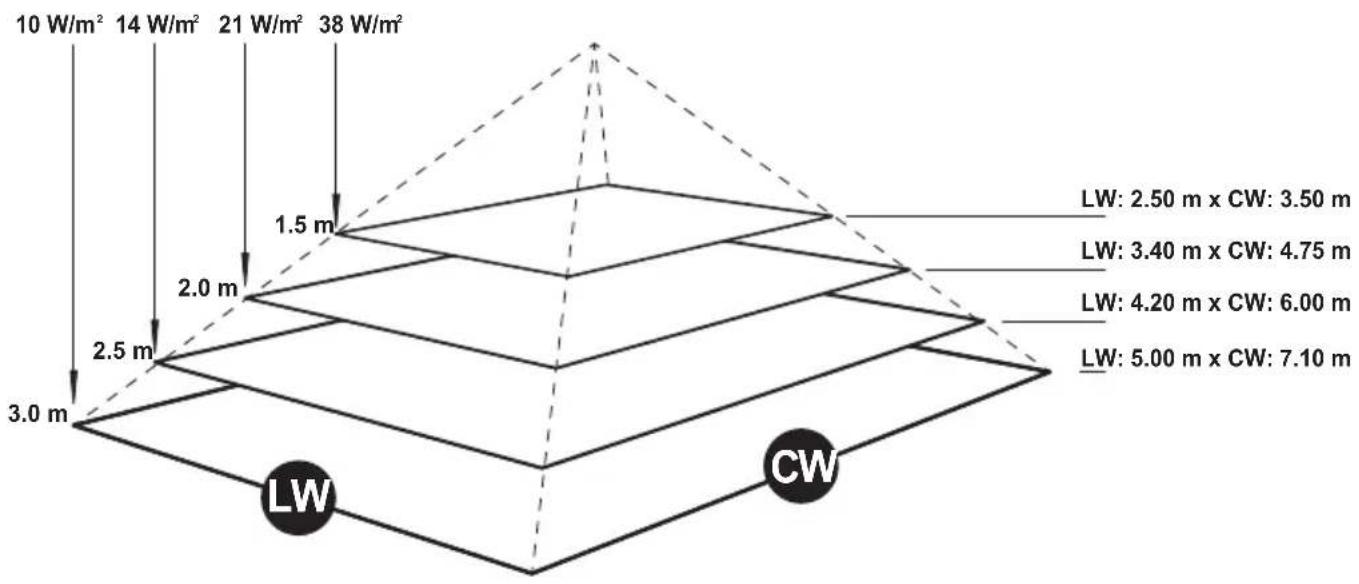

SOLAMAGIC 500 W
maximale Infrarot-Strahlungsintensitat ①
Grosse der Kernzone (50 % derzentralen Strahlung)

SOLAMAGIC 1000 W
maximale Infrarot-Strahlungsintensitat
Gröbe der Kernzone (50 % derzentralen Strahlung)

06/2018
SOLAMAGIC 1400 W kompakt
maximale Infrarot-Strahlungsintensität
①
(2)
Grosse der Kernzone
(50 % derzentralen Strahlung)

SOLAMAGIC 1400 W Basic, ECO+
maximale Infrarot-Strahlungsintensität
(1)
(2)
Grosse der Kernzone
(50 % derzentralen Strahlung)

06/2018
SOLAMAGIC 2000 W
maximale Infrarot-Strahlungsintensitat ①
Grosse der Kernzone (50 % derzentralen Strahlung)

ETHERMA
Elektrowärme GmbH
Landesstraße 16
A-5302 Henndorf
Tel.: +43 (0) 6214 | 76 77
Fax: +43 (0) 6214 | 76 66
Web: www.etherma.com
Mail: office@etherma.com
