BEDIENUNGSANLEITUNG LAVA BATH 2.0 Etherma

Montage- und Gebrauchsanleitung

LAVA® BATH 2.0 Infrarotheizung von ETHERMA sind als Direktheizgeräte vielseitig einsetzbar. Elegante Form, einfache Installation und leichte Bedienung, hohe Zuver lässigkeit und maximale Strahlungsleistung bei minimalem Konvektionsanteil zeichnen sie besonders aus.

Diese Anleitung gibt wichtige Hinweise für die Sicherheit, die Installation, den Gebrauch und die Wartung der Geräte. Bitte lesen Sie die in dieser Anleitung aufgeführten Informationen daher sorgfältig durch.

Der Hersteller haftet nicht, wenn die nachstehenden Anweisungen nicht beachtet werden. Die Geräte dürfen nicht missbräuchlich, d.h. entgegen der vorgesehenen Verwendung, benutzt werden.

Die Verpackung Ihrer hochwertigen LAVA® BATH Infrarotheizung besteht aus recyclebaren Werkstoffen.

DIESE ANLEITUNG MUSS

dem Betreiber nach der Installation übergeben werden. Zusätzlich ist der Betreiber in die Funktionsweise des Strahlungsheizgeräts einzuweisen.

sorgfältig aufbewahrt und bei Besitzerwechsel dem neuen Eigentümer übergeben werden.

WARNUNG: Die Infrarotheizung darf nicht benutzt werden, wenn die Oberfläche beschädigt ist.

ÜBERHITZUNGS- BZW. ÜBERLASTUNGSSCHUTZ

Jeder Heizkörper besitzt einen Überhitzungsschutz, der im Fall einer Überhitzung auslöst. Das Gerät nimmt erst nach einer Abkühlung auf unter 45 °C den Betrieb automatisch wieder auf.

Dieses Heizgerät ist nicht dafür bestimmt, durch Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfah-

rung und Wissen benutzt zu werden. Es sei denn, sie werden durch eine für Ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Kinder jünger als 3 Jahre sind fernzuhalten, es sei denn, sie werden ständig überwacht. Kinder ab 3 Jahre und jünger als 8 Jahre dürften das Gerät nur ein- und ausschalten, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben, vorausgesetzt, dass das Gerät in seiner vorgesehenen Gebrauchslage platziert oder installiert ist. Kinder ab 3 Jahren und jünger als 8 Jahren dürfen den Stecker nicht in die Steckdose stecken, das Gerät nicht regeln, das Gerät nicht reinigen und/oder nicht die Wartung durchführen.

Das Gerät darf nur in montiertem Zustand in Betrieb genommen werden. Dieses Heizgerät darf nicht in unmittelbarer Nähe einer Badewanne, einer Dusche oder eines Schwimmbeckens benutzt werden. Das Heizgerät darf nicht in kleinen Räumen benutzt werden, die von Personen bewohnt werden, die nicht selbstständig den Raum verlassen können, es sei denn, eine ständige Überwachung ist gewährleistet

Einige Teile des Produktes können sehr heiß werden und Verbrennungen verursachen. Besondere Vorsicht ist geboten, wenn Kinder und schutzbedürftige Personen anwesend sind.

WARNUNG: Das Abdecken der Oberfläche verursacht Überhitzungsgefahr! Bereits lokales Abdecken der Front, z.B. mit einem Handtuch, kann zum Überhitzen und zur Beschädigung des Heiz-elements führen.

ACHTUNG: Heiße Oberflächen am Gerät können Verbrennungen zur Folge haben. Gerät vor Wartungs- und Servicearbeiten ausschalten und abkühlen lassen.

ACHTUNG: Bei der Oberfläche der LAVA® BATH STEEL 2.0 Infrarotheizung kann es durch Umwelt-einflüsse wie etwa direkte Sonneneinstrahlung, hohe Rauchbelastung, offene Feuerstellen, etc. zur Verfärbung des Farbtons kommen.

ACHTUNG: Jede Art von Belastung auf die Oberfläche, ob durch Anlehnen von Personen oder Gegenständen oder durch andere Krafteinwirkungen, sind zu vermeiden!

HINWEISE

LAVA® BATH Infrarotheizungen von ETHERMA entsprechen den einschlägigen Sicherheitsbestimmungen.
Installation und Erstinbetriebnahme sowie Reparaturen und Servicearbeiten dürfen nur von einem konzessionierten Fachmann oder einer qualifizierten Person unter Beachtung aller Sicherheitsvorschriften durchgeführt werden. Diese muss vorher prüfen, ob die Elektroanlage im Haus den geltenden Normen entspricht. Die Verantwortlichkeit des Herstellers ist auf die Lieferung des Gerätes begrenzt.
Die länderspezifischen Sicherheitsvorschriften sind zu beachten.
Örtliche Schutzmaßnahmen sind zu beachten.
Die Geräte sind nur für die senkrechte Wandmontage geeignet.

Diese Geräte sind nicht für die Verwendung in Garderoben und unter Kirchenbänken vorgesehen.
Bei Montage des Gerätes in Bädern sind die Schutzbereiche nach DIN VDE 0100 Teil 701 zu beachten.
Angegebene Mindestabstände müssen eingehalten werden.
In Bädern muss das Gerät so angebracht werden, dass Schalter und andere Regler nicht von einer sich in der Badewanne oder unter der Dusche befindlichen Person berührt werden können.
Aufgrund der niedrigen Oberflächentemparatur an der Rückseite (bis 40 °C) darf die Infrarotheizung auch an Holzwänden montiert werden.

Die LAVA® BATH Infrarotheizung ist ausschließlich mit den im Lieferumfang enthaltenen Befestigungsteilen anzubringen.

Schrauben und Dübeln (nicht im Lieferumfang enthalten) müssen dem Baumaterial der Wand (Mauerwerk, Beton, Gipsplatte, usw.) entsprechen. Die Wand muss eine ebene Fläche aufweisen.

STANDARDLIEFERUMFANG WANDMONTAGE:

LAVA® BATH 2.0 INFRAROTHEIZUNG
- 2 x Befestigungswinkel
- 4 x Sechskantschraube M8 x 16
- 1 x LAVA® Halti Handtuchhalter

ACHTUNG: Die Wand muss eine ebene Fläche aufweisen, da es sonst zu Spannungsschäden an der Oberfläche kommen kann.

MONTAGE UND MINDESTABSTÄNDE:

LAVA® BATH Infrarotheizungen sind so anzubringen, dass brennbare Gegenstände nicht entzündet werden können. Die Mindestabstände, insbesondere zu leicht brennbaren Gegenständen wie Vorhänge, Polstermöbel usw., dürfen nicht unterschritten werden. Bitte achten Sie darauf, dass das Infrarotheizgerät frei in den Raum abstrahlen kann.

ACHTUNG: Jede Art von Belastung auf die Oberfläche, ob durch Anlehnen von Personen oder Gegenständen oder durch andere Krafteinwirkungen, sind zu vermeiden!

35 mm 35 mm 35 mm 35 mm

Grafik: Mindestabstände Montage

WANDMONTAGE

Bitte überprüfen Sie vor dem Einbau das Stromanschlusskabel am Heizkörper und die Oberfläche. Diese dürfen keine Beschädigung aufweisen.

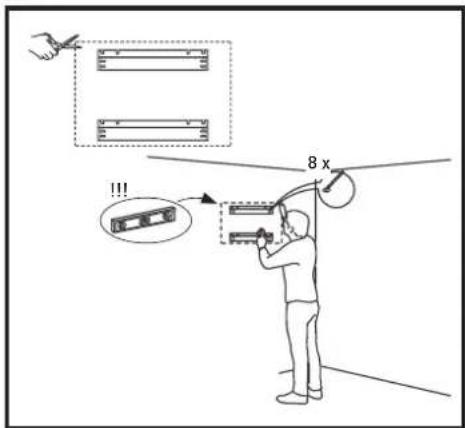

Sechskantschrauben lose an der Geräterückseite anbringen.

1. Position für die Befestigungswinkel je nach Produkttyp laut den Abbildungen Seite 5 auswählen.

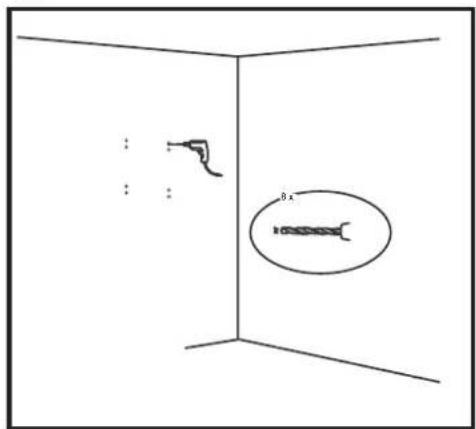

2. Löcher laut den vorgegebenen Lochabständen Seite 5 bzw. laut der mitgelieferten Bohrschablone bohren.
3. Befestigungswinkel mit geeigneten Dübeln und Schrauben anschrauben.
4. LAVA ^® BATH Infrarotheizung auf Befestigungswinkel schieben und Sechskanntschrauben anziehen.

ACHTUNG: Schrauben und Dübeln sind nicht im Lieferumfang enthalten und müssen dem Baumaterial der Wand entsprechen.

ACHTUNG: Beachten Sie die Mindestabstände und verwenden Sie die vorgeschriebenen Befestigungslöcher.

HINWEIS

Bitte beachten Sie die Montageanleitung für den Handtuchhalter für die korrekte Anbringung am Gerät.

1

8 x !!!

2

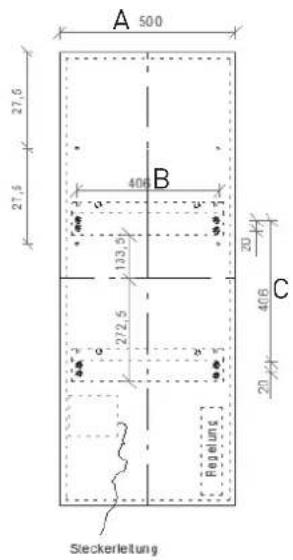

A 630 406 B 31,5 154,5 293,5 Regelung C 448 20 20 Steckerleitung

A 500 27,6 27,6 406 B 133,9 20 C 20 272,5 Regierung Steckerleitung

Typ Montage Breite (A) mm Abstand B mm Abstand C mm Befestigungswinkel

LAVA®BATH 2.0 350 W senkrecht 630 406 448 2

LAVA®BATH 2.0 400 W senkrecht 500 406 406 2

LAVA®BATH 2.0 500 W senkrecht 630 406 448 2

LAVA®BATH 2.0 600 W senkrecht 500 406 406 2

LAVA®BATH 2.0 700 W senkrecht 630 406 448 2

ELEKTRISCHER ANSCHLUSS

Das Heizgerät ist für den Festanschluss an einer Wandanschlussdose oder über eine Schukosteckdose vorgesehen.

Das Gerät wird durch Stecken der Steckeranschlussleitung in die Schukosteckdose angeschlossen (Wechselstromnetz).

HINWEIS

Sollte eine längere Anschlussleitung benötigt werden, so kann die Leitung gegen eine längere, Typ H05VV-F3G1,50 ausgetauscht werden. Ein direkter Anschluss an eine fest verlegte Leitung ist nur bis zu einem Querschnitt von 1,5 mm² zulässig (z.B. NYM-J3G1,5 mm²). Die Länge der Anschlussleitung muss zwischen 1,0 und 1,9 m sein.

Installationsseitig ist eine allpolige Trennvorrichtung mit einer Kontaktöffnungsweite von min. 3 mm in die fest verlegte elektrische Installation nach den Errichtungsbestimmungen einzubauen.

HEIZBETRIEB

Das Heizgerät wird entweder über einen direkten Anschluss an ein drahtgebundenes Raumthermostat, die einfache Integration eines Funkempfängers LAVA®-F oder eine Regelung direkt am Gerät mit dem Thermostat LAVA®-R oder Timer LAVA®-T gesteuert. Regelkomponenten, welches für den Betrieb notwendig sind, sind im Lieferumfang nicht enthalten. Diese können als Zubehör mitbestellt werden. Bitte beachten Sie die Bedienungsanleitung des jeweiligen Thermostates.

Beim Entfernen des Steckers aufgrund einer Fixinstallation entsteht kein Garantieverlust.

RTH 230V

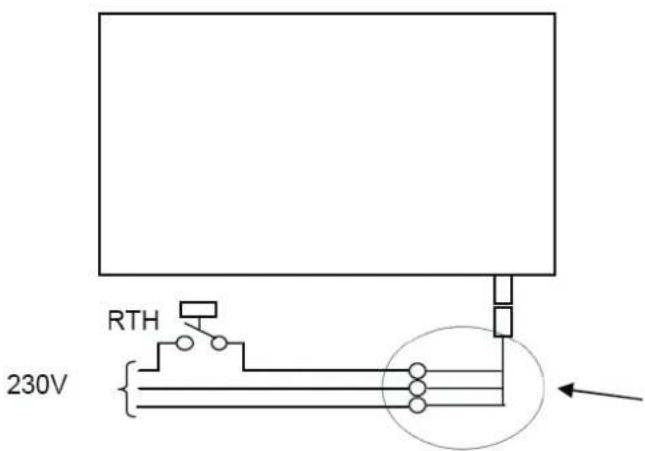

Grafik: Schaltbild Anschluss

ACHTUNG: Sollte die Netzanschlussleitung des Gerätes beschädigt werden, muss diese umgehend von einem Fachmann ersetzt werden.

HEIZBETRIEB

Die LAVA® BATH Infrarotheizung weist einen sehr hohen Strahlungsanteil und einen geringen konvektiven Anteil bei der Heizleistung auf. Die Oberflächentemperatur beträgt aus max. ca. 70 °C, sodass der LAVA® BATH ideal als Zusatzheizung und dank des inkludierten Handtuchhalters als Handtuchwärmer einzusetzen ist.

Die LAVA® BATH Infrarotheizung von ETHERMA erwärmt vorwiegend Festkörper und nur zu einem geringen Anteil direkt die Raumluft, somit eignen sich diese Geräte hervorragend zur zusätzlichen Temperierung.

Je nach Größe des Gerätes benötigt die LAVA® BATH Infrarotheizung eine gewisse Zeit bis die Betriebstemperatur erreicht ist. Erst danach kommt der Strahlungseffekt voll zur Geltung. Die für das Produkt produzierte Glasscheibe besteht aus 6 mm Einscheiben-Sicherheits-Glas (ESG). Dieses ist im Gegensatz zu herkömmlichen Gläsern wesentlich widerstandsfähiger und ist für deutlich höhere Schlagkräfte ausgelegt. Dennoch sollten Sie übermäßige Beanspruchungen vermeiden. Im Falle einer Beschädigung zerspringt ESG in viele kleine Teile mit stumpfen Kanten, so dass die Verletzungsgefahr minimiert wird. Bitte beachten Sie bei der Wahl des Aufstellortes, dass es bei einem verschwindend geringen Anteil der ESG-Gläser dennoch zu einem so genannten „Spontanbruch“ kommen kann, d.h., dass die Scheibe auch ohne äußere Einwirkung zerspringt. Wählen Sie den Aufstellort des Gerätes daher so, dass auch in diesen Fällen keine Gefährdung für Personen oder Gegenstände zu erwarten ist.

WARTUNG UND PFLEGE

Die LAVA® BATH Infrarotheizung ist so ausgelegt, dass sie ihre Wärmeabgabe über die Oberfläche in Form von Strahlung abgibt. Es befinden sich an dem Gerät keine Teile, die eine besondere Wartung benötigen. Zur Pflege Ihres Infrarotheizgeräts empfehlen wir ein feuchtes Tuch bzw. handelsübliche Glasreiniger. Bitte verwenden Sie keine Scheuermittel, da diese auf der Oberfläche Kratzspuren verursachen können.

ACHTUNG: Zum Reinigen muss die LAVA® BATH Infrarotheizung kalt sein!

TECHNISCHE DATEN LAVA® BATH 2.0

CE

Nennspannung: 230 V
Leistung: 350 - 700 W
Oberflächentemp.: max. 70 °C
Oberfläche: Stahlblech bzw.

ESG Sicherheitsglas 6 mm

Geräte-/Montagetiefe: Stahlblech 26/57 mm bzw. Glas 30/61 mm
Schutzart: IP X4
Anschluss: Steckerleitung 1 m
Garantie: 5 Jahre

LAVA® BATH 2.0 Infrarotheizung, Stahlblech, Weiß (W)

Typ	Art. Nr.	Leistung (W)	Länge (mm)	Höhe (mm)	Gewicht (kg)	Halti
LAVABATH2-ST-350-W	40560	350	900	630	10	max. 1
LAVABATH2-ST-500-W	40562	500	1300	630	14,5	max. 2
LAVABATH2-ST-700-W	40564	700	1600	630	18	max. 2

LAVA® BATH 2.0 Infrarotheizung, Glas, Reinweiß (PW)

Typ	Art. Nr.	Leistung (W)	Länge (mm)	Höhe (mm)	Gewicht (kg)	Halti
LAVABATH2-GL-350-PW	38126	350	900	630	14	max. 1
LAVABATH2-GL-400-PW	38082	400	1300	500	16	max. 2
LAVABATH2-GL-500-PW	35909	500	1300	630	20	max. 2
LAVABATH2-GL-600-PW	38087	600	1600	500	20	max. 2
LAVABATH2-GL-700-PW	35914	700	1600	630	25	max. 2

LAVA® BATH 2.0 Infrarotheizung, Glas, Weißgrün (WG)

Typ	Art. Nr.	Leistung (W)	Länge (mm)	Höhe (mm)	Gewicht (kg)	Halti
LAVABATH2-GL-350-WG	35905	350	900	630	14	max. 1
LAVABATH2-GL-400-WG	38083	400	1300	500	16	max. 2
LAVABATH2-GL-500-WG	35910	500	1300	630	20	max. 2
LAVABATH2-GL-600-WG	38088	600	1600	500	20	max. 2
LAVABATH2-GL-700-WG	35915	700	1600	630	25	max. 2

LAVA® BATH 2.0 Infrarotheizung, Glas, Spiegel (MR)

Typ	Art. Nr.	Leistung (W)	Länge (mm)	Höhe (mm)	Gewicht (kg)	Halti
LAVABATH2-GL-350-MR	35908	350	900	630	14	max. 1
LAVABATH2-GL-400-MR	38086	400	1300	500	16	max. 2
LAVABATH2-GL-500-MR	35913	500	1300	630	20	max. 2
LAVABATH2-GL-600-MR	38091	600	1600	500	20	max. 2
LAVABATH2-GL-700-MR	35918	700	1600	630	25	max. 2

Zubehör für alle LAVA® BATH 2.0

Typ Art. Nr. Beschreibung
LAVA-R 39713 Thermostat mit Stecker, für alle LAVA		^® 2.0, 0 - 35 °C, 16 A, Stufenschalter 60/95 °C, eNEXHO ready
LAVA-T 40012 Timer mit Stecker für alle LAVA		^® 2.0, 16 A, 2 h Heizdauer, EIN/AUS Funktion
LAVA-F	39714	Funk-Empfänger mit Stecker, 16 A, für Montage an der Rückwand des LAVA ^® 2.0, in Verbindung mit ET-14A (Zubehör)
ET-14A	40595	Funk-Raumthermostat, LCD-Anzeige mit Uhr und Wochenprogramm, in Verbindung mit LAVA ^® -F (Zubehör)
eTWIST	40517	Schaltereinbauthermostat mit Drehregler und App-Funktion via Bluetooth 4.2, 16 A, 5-35 °C, weiß
eTOUCH-eco	40511	Schaltereinbauthermostat mit Touchpad, 16 A, 5-35 °C, weiß
LAVA-Halti-50-EO	40034	Handtuchhalter aus poliertem Edelstahl für LAVABATH2-400 | 600, Breite: 50 cm
LAVA-Halti-63-EO	40035	Handtuchhalter aus poliertem Edelstahl für LAVABATH2-350 | 500 | 700, Breite: 63 cm

STÖRUNGEN

Gerät heizt nicht:

Sicherung hat ausgelöst oder defekt?
Externer Schalter in Zuleitung ausgeschaltet?
Soll-Temperatur des Raumtemperaturreglers kleiner eingestellt, als die Ist-Temperatur des Raumes?

Strahlungswärme zu gering:

Entfernung zwischen Strahlungsheizgerät und Person zu groß?
Gerätegröße zu klein gewählt?
Gegenstände zwischen Strahlungsheizgerät und Person platziert?

GERÄTESCHILDER

Auf dem Geräteschild sind die typenspezifischen technischen Daten angegeben. Sie finden das Geräteschild je nach Anordnung senkrecht oder waagerecht, oben bzw. links am Gerät.

ETHERMA°

Landesstraße 16

A-5302 Henndorf

Made in Austria

LAVABATH2-ST-350-W

350W|IPX4

230 V | 50 Hz

10 kg

CE

Do not cover! Nicht abdecken!

Grafik: Typenschild LAVA® BATH STEEL 2.0

ETHERMA°

Landesstraße 16

A-5302 Henndon

Made in Austria

LAVABATH2-GL-350

350 W | IP X4

230 V | 50 Hz

14 kg

CE

Do not cover! Nicht abdecken!

Grafik: Typenschild LAVA® BATH GLAS 2.0

ETHERMA® Made in Austria 9120016721671 LAVABATH2-GL-500-WG ETH-Nr: 35910 500 W Serial-Nr: 79804001 230,00 V Etherma Elektrovärme GmbH, A 5302-Herndorf, Landesstrasse 16

Beispiel: Fabrikationsnummer

ANGABEN ZUM ENERGIEVERBRAUCH

In Verbindung mit einem Ökodesign-konformen Thermostat entsprechen die Produktdaten den EU-Verordnungen zur Richtlinie für umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte (ErP).

ALLGEMEINE GARANTIEBEDINGUNGEN

Sehr geehrter Kunde,

bitte beachten Sie unsere allgemeinen Geschäftsbedingungen. Bei Garantiefällen gelten die landesspezifischen Rechtsansprüche, die Sie bitte direkt gegenüber Ihrem Händler geltend machen.

ACHTUNG: Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien. Sie können aber auch schädliche Stoffe enthalten, die für Ihre Funktion und Sicherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der Umwelt schaden. Bitte helfen Sie unsere Umwelt zu schützen! Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll. Entsorgen Sie Ihr Altgerät nach den örtlich geltenden Vorschriften. Verpackungsmaterial, spätere Austauschteile bzw. Geräteteile ordnungsgemäß entsorgen.

VORBEHALT: Technische Änderungen behalten wir uns vor. Änderungen, Irrtümer und Druckfehler begründen keinen Anspruch auf Schadensersatz.
