NÁVOD NA OBSLUHU CDD4520ProS SCHEPPACH

Vysvetlenie symbolov na prístroji Použitie symbolov v tejto príručke má upriamiť vašu pozornosť na možné riziká. Bezpečnostné symboly a vysvetlenia, ktoré ich sprevádzajú, musia byť presne pochopené. Výstrahy samotné neodstraňujú riziká a nemôžu nahradiť správne opatrenia na zabránenie nehodám. Pred uvedením do prevádzky si prečítajte návod na obsluhu a bezpečnostné upozornenia a dodržiavajte ich! Noste ochranu sluchu! Pôsobenie hluku môže spôsobiť poškodenie sluchu. Pri tvorbe prachu noste ochranu dýchania! Pri práci s drevom a inými materiálmi môže vznikať zdraviu škodlivý prach. Materiál obsahujúci azbest nesmie byť spracovávaný! Noste ochranné okuliare! Iskry vznikajúce pri práci alebo úlomky, triesky a prach vystupu- júci z prístroja by mohli viesť k trvalému poškodeniu zraku. Používať ochranné rukavice! Chráňte akumulátor pred teplotami vyššími ako 40 °C Li-Ion Akumulátory nevyhadzujte do domového odpadu www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58

4. Správny spôsob použitia 56

3. Vypínač / regulácia otáčok

9. Upínacie skľučovadlo

4. Správny spôsob použitia

Prístroj smie byť použitý len na ten účel, na ktorý bol určený. Každé iné odlišné použitie sa považuje za nespĺňajúce účel použitia. Za škody alebo zranenia akéhokoľvek druhu spôsobené nesprávnym použí- vaním ručí používateľ/obsluhujúca osoba, nie však výrobca. Súčasťou správneho u čelového použitia pristroja je taktiež dodržiavanie bezpečnostných predpisov, ako aj návodu na montáž a pokynov k prevádzke nachá- dzajúcich sa v návode na obsluhu. Osoby, ktoré obsluhujú stroj a vykonavaju jeho údržbu, musia byť s nim oboznamene a informovane o možných nebezpečenstvách. Okrem toho sa musia prísne dodržiavať platne bez- pečnostne predpisy proti úrazom. Treba dodržiavať aj ostatne všeobecne predpisy z oblasti pracovnej medicíny a bezpečnostnej techniky. Zmeny vykonané na stroji celkom anulujú ručenie vý- robcu a ručenie za škody takto spôsobene. Stroj smie byť používaný len s originálnym príslušen- stvom a nástrojmi výrobcu. Bezpečnostné, pracovné a údržbárske predpisy vý- robcu, ako aj uvedené rozmery v technických úda- joch musia byť dodržané. Prosím berte ohľad na skutočnosť, že naše prístroje neboli svojim určením konštruované na profesionál- ne, remeselnícke ani priemyselné použitie. Nepre- beráme žiadne záručné ručenie, ak sa prístroj bude používať v profesionálnych, remeselníckych alebo priemyselných prevádzkach ako aj na činnosti rovno- cenné s takýmto použitím.

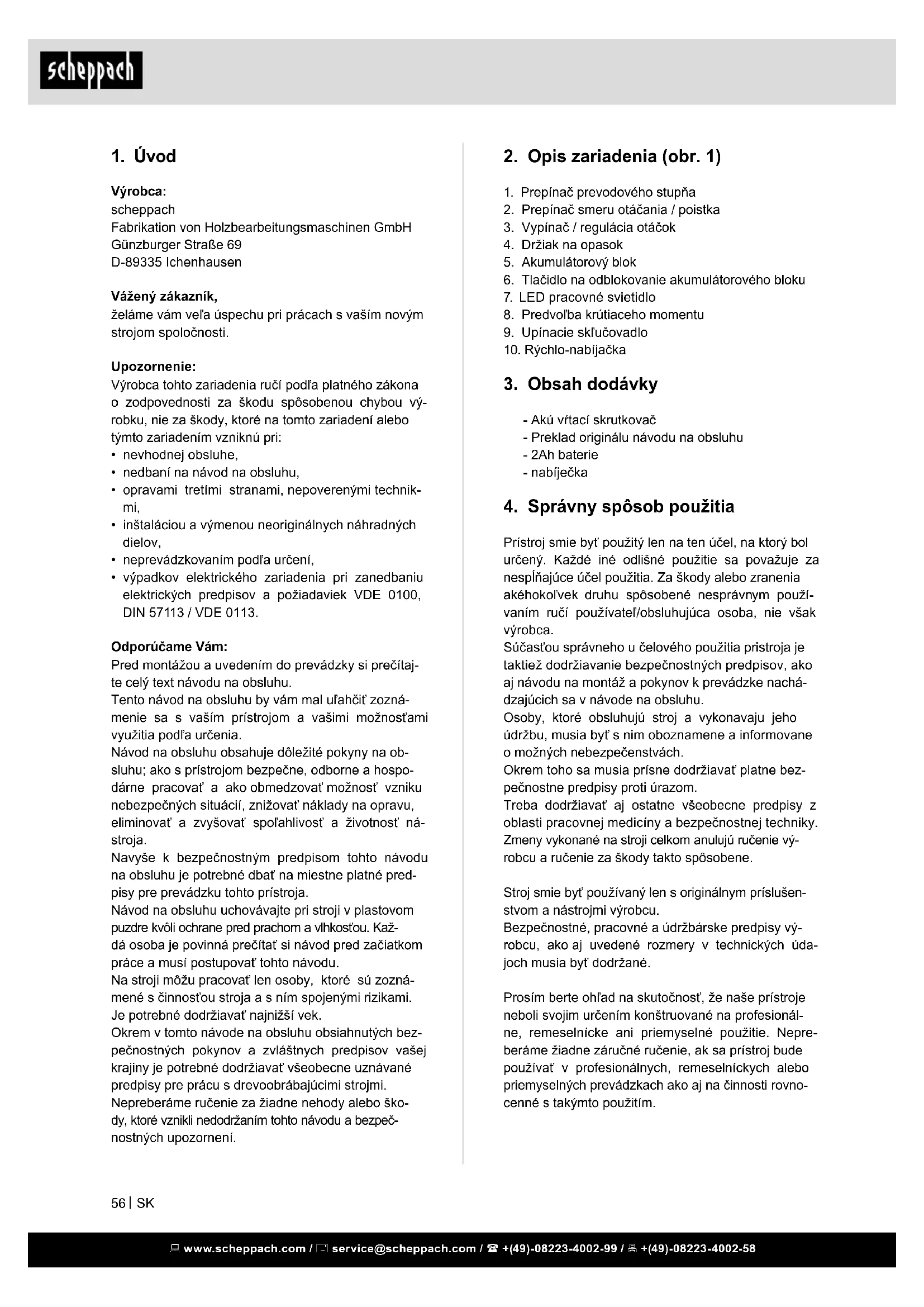

Výrobca: scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen Vážený zákazník, želáme vám veľa úspechu pri prácach s vaším novým strojom spoločnosti. Upozornenie: Výrobca tohto zariadenia ručí podľa platného zákona o zodpovednosti za škodu spôsobenou chybou vý- robku, nie za škody, ktoré na tomto zariadení alebo týmto zariadením vzniknú pri:

• inštaláciou a výmenou neoriginálnych náhradných dielov,

• neprevádzkovaním podľa určení,

• výpadkov elektrického zariadenia pri zanedbaniu elektrických predpisov a požiadaviek VDE 0100, DIN 57113 / VDE 0113. Odporúčame Vám: Pred montážou a uvedením do prevádzky si prečítaj- te celý text návodu na obsluhu. Tento návod na obsluhu by vám mal uľahčiť zozná- menie sa s vaším prístrojom a vašimi možnosťami využitia podľa určenia. Návod na obsluhu obsahuje dôležité pokyny na ob- sluhu; ako s prístrojom bezpečne, odborne a hospo- dárne pracovať a ako obmedzovať možnosť vzniku nebezpečných situácií, znižovať náklady na opravu, eliminovať a zvyšovať spoľahlivosť a životnosť ná- stroja. Navyše k bezpečnostným predpisom tohto návodu na obsluhu je potrebné dbať na miestne platné pred- pisy pre prevádzku tohto prístroja. Návod na obsluhu uchovávajte pri stroji v plastovom puzdre kvôli ochrane pred prachom a vlhkosťou. Kaž- dá osoba je povinná prečítať si návod pred začiatkom práce a musí postupovať tohto návodu. Na stroji môžu pracovať len osoby, ktoré sú zozná- mené s činnosťou stroja a s ním spojenými rizikami. Je potrebné dodržiavať najnižší vek. Okrem v tomto návode na obsluhu obsiahnutých bez- pečnostných pokynov a zvláštnych predpisov vašej krajiny je potrebné dodržiavať všeobecne uznávané predpisy pre prácu s drevoobrábajúcimi strojmi. Nepreberáme ručenie za žiadne nehody alebo ško- dy, ktoré vznikli nedodržaním tohto návodu a bezpeč- nostných upozornení. www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58

c. Chráňte elektrické prístroje pred dažďom ale- bo vlhkosťou. Vniknutie vody do elektrického ná- radia zvyšuje riziko zásahu elektrickým prúdom. d. Nepoužívajte pripájacie vedenie na nosenie či zavesenie elektrického náradia, ani na vytiah- nutie zástrčky zo zásuvky. Chráňte pripájacie vedenie pred vysokými teplotami, olejom, ostrými hranami alebo pohybujúcimi sa čas- ťami. Poškodené alebo zamotané pripájacie ve- denia zvyšujú riziko zásahu elektrickým prúdom. e. Ak s elektrickým náradím pracujete vonku, používajte iba predlžovacie vedenia, ktoré sú vhodné aj pre exteriér. Používanie predlžova- cieho vedenia vhodného pre exteriér znižuje rizi- ko zásahu elektrickým prúdom. f. Ak sa nedá vyhnúť prevádzke elektrického ná- radia vo vlhkom prostredí, používajte ochran- ný vypínač proti chybnému prúdu. Používanie ochranného spínača proti chybnému prúdu znižu- je riziko zásahu elektrickým prúdom.

a. Buďte pozorní, dávajte pozor na to, čo robí- te, a s elektrickým náradím pracujte rozumne. Elektrické náradie nepoužívajte, ak ste unave- ní alebo ste pod vplyvom drog, alkoholu či lie- kov. Chvíľka nepozornosti pri používaní elektric- kého prístroja môže viesť k vážnym zraneniam. b. Noste osobné ochranné vybavenie a vždy po- užívajte ochranné okuliare. Nosenie ochranné- ho vybavenia, ako napríklad protiprachová mas- ka, protišmyková ochranná obuv, ochranná prilba alebo ochrana sluchu, v závislosti od druhu a po- užitia elektrického prístroja, znižuje riziko zranení. c. Zabráňte neúmyselnému uvedeniu do pre- vádzky. Pred zdvihnutím alebo nosením sa uistite, že je elektrické náradie vypnuté, pred- tým ako ho pripojíte k napájaniu prúdom a/ alebo ku akumulátoru. Ak máte pri prenášaní elektrického náradia prst na vypínači, alebo ak zapnutý elektrický prístroj pripojíte k napájaniu prúdom, môže dôjsť k úrazom. d. Pred zapnutím elektrického náradia odstráňte nastavovacie nástroje alebo skrutkovače. Nástroj alebo kľúč, ktorý sa nachádza v otáčajúcej sa časti elektrického náradia, môže viesť k poraneniam. e. Vyhýbajte sa abnormálnemu držaniu tela. Zais- tite si bezpečný postoj a vždy udržiavajte rovno- váhu. Vďaka tomu budete môcť elektrické náradie lepšie kontrolovať pri neočakávaných situáciách. f. Noste vhodný odev. Nenoste voľný odev ani šperky. Udržiavajte vlasy a odev mimo dosa- hu pohybujúcich sa dielov. Voľný odev, šperky či dlhé vlasy môžu zachytiť pohybujúce sa časti. g. Ak je možné namontovať zariadenia na odsáva- nie a zachytávanie prachu, musia sa tieto pripo- jiť a správne používať. Použitie zariadenia na od- sávanie prachu znižuje riziká spôsobené prachom. Tento prístroj je určený na používanie dospelými oso- bami. Mladiství vo veku viac ako 16 rokov smú prístroj používať iba pod dozorom. Výrobca neručí za škody, ktoré boli spôsobené používaním v rozpore s urče- ným účelom alebo nesprávnou obsluhou. Prístroj používajte len tak, ako je popísané a len na uve- dené oblasti použitia. Prístroj nie je určený na priemy- selné použitie. Akékoľvek iné používanie alebo zmeny prístroja sa považujú za používanie v rozpore s určením a súvisia s nimi značné nebezpečenstvá úrazu. Za ško- dy vzniknuté v dôsledku používania v rozpore s urče- ným účelom výrobca nepreberá žiadnu zodpovednosť.

5. Všeobecné bezpečnostné upozor-

nenia m VAROVANIE! Prečítajte si všetky bezpečnost- né upozornenia, pokyny, ilustrácie a technické údaje, ktorými je opatrené toto elektrické nára- die. Zanedbania pri dodržiavaní nasledujúcich pokynov môžu spôsobiť zásah elektrickým prúdom, požiar a/ alebo ťažké poranenia. Všetky bezpečnostné upozornenia a pokyny uschovajte pre prípad neskoršieho použitia. Pojem „elektrické náradie“ použitý v bezpečnostných upozorneniach sa vzťahuje na elektrické náradie napája- né zo siete (so sieťovým káblom) alebo na elektrické ná- radie napájané z akumulátora (bez sieťového vedenia).

1) Bezpečnosť pracoviska

a. Pracovný priestor udržiavajte čistý a dobre osvetlený. Neporiadok a neosvetlené pracovné priestory môžu viesť k úrazom. b. S elektrickým náradím nepracujte v prostredí ohrozenom výbuchom, v ktorom sa nachá- dzajú horľavé kvapaliny, plyny alebo prach. Elektrické prístroje vytvárajú iskry, ktoré môžu zapáliť prach alebo výpary. c. Deti a iné osoby držte v dostatočnej vzdiale- nosti od elektrického prístroja počas jeho po- užívania. Pri nepozornosti môžete stratiť kontrolu nad elektrickým náradím.

2) Elektrická bezpečnosť

a. Pripojovacia zástrčka elektrického prístroja musí pasovať do zásuvky. Zástrčka sa nesmie nijako upravovať. Nepoužívajte adaptérové zástrčky spolu s uzemnenými elektrickými prístrojmi. Neupravované zástrčky a vhodné zá- suvky znižujú riziko zásahu elektrickým prúdom. b. Vyhýbajte sa telesnému kontaktu s uzemne- nými plochami, ako napríklad rúry, vykurova- cie zariadenia, sporáky a chladničky. Keď je vaše telo uzemnené, hrozí zvýšené riziko zásahu elektrickým prúdom. www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58

nenia Bezpečnostné pokyny pre akumulátorový skrut- kovač

• Ak vykonávate práce, pri ktorých môže skrutka na- raziť na ukryté elektrické vedenia alebo na vlastný sieťový kábel, držte náradie za izolované plochy rukoväti. Kontakt skrutky s vedením, ktoré je pod napätím, môže uviesť pod napätie aj kovové časti náradia a viesť k zásahu elektrickým prúdom.

• Toto zariadenie nie je určené na to, aby ho použí- vali osoby (vrátane detí) s obmedzenými fyzickými, senzorickými alebo duševnými schopnosťami ale- bo s nedostatočnými skúsenosťami či znalosťami, s výnimkou prípadov, ak sú pod dozorom osoby zodpovednej za ich bezpečnosť alebo od nej zís- kali inštrukcie, ako sa zariadenie používa. Deti by mali byť pod dozorom, aby sa zabezpečilo, že sa so zariadením nebudú hrať.

• Zabezpečte obrobok. Obrobok, ktorý je pridržiava- ný upínacími prvkami alebo zverákom, je bezpeč- nejší ako ten, ktorý pridržiavate len rukou. TOXICKÉ PRACHY! Škodlivé / toxické prachy, ktoré vznikajú pri práci s akumulátorovým skrutkovačom, predstavujú ohroze- nie zdravia osoby, ktorá prístroj priamo používa, alebo osôb, ktoré sa nachádzajú v blízkosti zariadenia. Pri práci noste ochranné okuliare a masku proti prachu! V žiadnom prípade neopracovávajte materiál, ktorý obsahuje azbest. Azbest je rakovinotvorná látka. Elektrický nástroj pevne držte. Pri uťahovaní a povo- ľovaní skrutiek môže na krátku dobu prísť k vysokým reakčným momentom. Elektrický prístroj okamžite vypnite, ak je blokovaný vložený nástroj. Dajte pozor na vysoké reakčné momenty, pretože môžu spôsobiť spätný náraz. Vložený nástroj je blo- kovaný v tom prípade, ak je elektrický nástroj preťa- žený alebo ak sa spriečil v opracovávanom obrobku. Pri práci na prístroji, ako aj pri preprave alebo usklad- není pretočte prepínač smeru otáčania do strednej pozície (blokovanie). Týmto spôsobom zabránite eúmyselnému nábehu elektrického nástroja. Pozor na vedenia! Nebezpečenstvo ! Ubezpečte sa, že pri práci s elek- trickým náradím nenarazíte na elektrické vedenia, vedenia plynu alebo vody. Pred vŕtaním alebo pílením steny prípadne skontrolujte hľadačom vedení. Upozornenia k akumulátoru

• Dodržiavajte, prosím, návod na obsluhu akumu- látora. Upozornenia k nabíjačke a nabíjaniu

• Dodržiavajte, prosím, návod na obsluhu nabíjač- ky. h. Nenechajte sa ukolísať falošnou bezpečnos- ťou a dbajte na bezpečnostné pravidlá pre elektrické náradie, aj keď ste vďaka mnohoná- sobnému použitiu oboznámení s elektrickým náradím. Ľahkovážne konanie môže v okamihu viesť k ťažkým poraneniam.

4) Používanie a ošetrovanie elektrického prístroja

a. Elektrické náradie nepreťažujte. Pri práci po- užívajte elektrické náradie určené na daný účel. Je lepšie a bezpečnejšie pracovať s vhod- ným elektrickým náradím v udávanom rozsahu výkonu. b. Nepoužívajte elektrické náradie s chybným vy- pínačom. Elektrické náradie, ktoré sa nedá zapnúť alebo vypnúť, je nebezpečné a musí sa opraviť. c. Skôr ako vykonáte nastavenia prístroja, vy- meníte časti vloženého nástroja alebo elek- trické náradia odložíte, vytiahnite zástrčku zo zásuvky a/alebo odoberte odnímateľný aku- mulátor. Toto bezpečnostné opatrenie zabráni neúmyselnému spusteniu elektrického náradia. d. Nepoužívané elektrické náradie uchovávajte mimo dosahu detí. Elektrické náradie nedovoľ- te používať osobám, ktoré s ním nie sú oboz- námené alebo si neprečítali tieto inštrukcie. Elektrické náradie je nebezpečné, ak ho používajú neskúsené osoby. e. O svoje elektrické náradie a vložený nástroj sa dôkladne starajte. Kontrolujte, či pohybu- júce sa časti fungujú bezchybne a či sa neza- sekávajú, či diely nie sú zlomené alebo poško- dené tak, že to negatívne ovplyvňuje funkciu elektrického náradia. Pred použitím elektric- kého náradia dajte poškodené diely opraviť. Príčinou mnohých úrazov je nesprávna údržba elektrických prístrojov. f. Rezné nástroje udržiavajte ostré a čisté. Sta- rostlivo udržiavané rezné nástroje s ostrými rezný- mi hranami sa menej zasekávajú a ľahšie sa vedú. g. Používajte elektrické náradie, príslušenstvo, vložené nástroje atď. podľa týchto pokynov. Zohľadnite pritom pracovné podmienky a vykonávanú činnosť. Používanie elektrického náradia na iné ako predpísané používania môže viesť k nebezpečným situáciám. h. Rukoväte a plochy rukovätí udržiavajte vždy suché, čisté a bez oleja a tuku. Klzké rukoväti a plochy rukovätí neumožňujú bezpečnú obsluhu a kontrolu elektrického náradia v nepredvídateľ- ných situáciách.

a. Vaše elektrické náradie nechajte opravovať len kvalikovaným odborným personálom a len s originálnymi náhradnými dielmi. Tým za- istíte, že bezpečnosť elektrického prístroja zosta- ne zachovaná. www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58

Stroj je skonštruovaný podľa stavu techniky a prija- tých bezpečnostnotechnických pravidiel. Napriek tomu sa môžu pri práci vyskytnúť jednotlivé zostat- kové riziká.

• Ohrozenie zdravia prúdom pri použití elektrických prípojných vedení v rozpore s určením.

• Napriek všetkým prijatým opatreniam môžu pretr- vávať zostatkové riziká, ktoré nie sú očividné.

• Zostatkové riziká je možné minimalizovať, ak sa dodržiavajú bezpečnostné upozornenia, použitie v súlade s určením, ako aj návod na obsluhu.

• Vyhýbajte sa náhodným uvedeniam stroja do pre- vádzky: pri zasunutí zástrčky do zásuvky sa ne- smie stlačiť tlačidlo prevádzky. Používajte nástroj, ktorý sa odporúča v tejto príručke. Tým sa zabez- pečí optimálne fungovanie stroja.

• Nikdy nevkladajte ruky do pracovnej oblasti, keď je stroj v prevádzke.

Max. krútiaci moment: 45 Nm Rozsah upínania upínadla vrtáka: max. 13 mm Závažie: 1,1 kg Technické zmeny vyhradené! Hlukové hodnoty m Výstraha: Hluk na pracovisku môže presiahnuť 85 dB (A). V takom prípade sú pre používateľa vy- žadované ochranné hlukové opatrenia (nosiť ochranu sluchu!). Hlukové parametre Hladina akustického výkonu L

83,14dB(A) (EN ISO 11201) Nepresnosť K wa/pA 3 dB(A) Hodnota vibrácií Vibrácie a

2,06 m/s² Nepresnosť K

1,5 m/s² Starostlivé zaobchádzanie s akumulátorovými nástrojmi a ich používanie

• Nabíjajte akumulátory iba v nabíjacích prístro- joch, ktoré sú výrobcom odporúčané. U nabí- jacieho prístroja, ktorý je vhodný pre určitý druh akumulátorov, existuje nebezpečenstvo požiaru, keď sa používa s inými akumulátormi.

• V elektrických nástrojoch používajte iba pre ne určené akumulátory. Použitie iných akumulátorov môže viesť k poraneniam a k nebezpečenstvu po- žiaru.

• Udržujte nepoužívané akumulátory vzdialene od kancelárskych spiniek, mincí, kľúčov, klin- cov, skrutiek alebo iných malých kovových predmetov, ktoré by mohli zapríčiniť premoste- nie kontaktov. Skrat medzi kontaktmi akumulátora môže mať popáleniny alebo oheň za následok.

• Pri nesprávnom používaní môže z akumulátora unikať tekutina. Vyvarujte sa kontaktu s ňou. Pri náhodnom kontakte opláchnite vodou. Keď sa táto tekutina dostane do očí, prídavne vy- hľadajte lekársku pomoc. Uniknutá tekutina môže viesť k podráždeniam pokožky alebo k popáleninám.

• Zaistite to, že je nástroj vypnutý predtým, než doň vložíte akumulátor. Vkladanie akumulátora do elektrického nástroja, ktorý je zapnutý, môže viesť k nehodám.

• Nevystavujte akumulátor/ elektrický nástroj/ nástroj dlhšiu dobu silnému slnečnému žiare- niu a neodkladajte tieto na vykurovacie telesá. Horúčosť škodí akumulátoru a existuje nebezpe- čenstvo explózie.

• Nechajte zahriaty akumulátor pred nabíjaním vychladnúť.

• Neotvárajte akumulátor a vyvarujte sa mecha- nickým poškodeniam akumulátora. Existuje nebezpečenstvo krátkeho spojenia a môžu unikať pary, ktoré dráždia dýchacie cesty. Postarajte sa o čerstvý vzduch a pri ťažkostiach vyhľadajte lekár- sku pomoc.

• Nepoužívajte batérie, ktoré nie sú dobíjateľné. Nástroj by sa mohol poškodiť. Varovanie! Tento elektrický prístroj vytvára počas prevádzky elektromagnetické pole. Toto pole môže za určitých okolností ovplyvniť aktívne alebo pasívne implantáty. Na zníženie nebezpečenstva závažných alebo smrteľných poranení odporúčame osobám s implantátmi prekonzultovať situáciu so svojím leká- rom a výrobcom implantátu ešte predtým, ako začnú obsluhovať elektrický prístroj. www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58

• Odstráňte obalový materiál, ako aj obalové a pre- pravné poistky (ak sú použité).

• Skontrolujte, či je rozsah dodávky kompletný.

• Prístroj a diely príslušenstva skontrolujte ohľadom poškodení spôsobených prepravou. O akýchkoľvek škodách ihneď informujte dopravcu. Na neskoršie reklamácie nebude braný zreteľ.

• Obal podľa možnosti uschovajte až do uplynutia záručnej doby.

• Oboznámte sa so zariadením pred jeho nasadením podľa návodu na obsluhu.

• Ako príslušenstvo, diely na opotrebovanie a ná- hradné diely používajte len originálne diely. Ná- hradné diely získate u vášho odborného predajcu.

• Pri objednávkach uvádzajte naše výrobné čísla, ako aj typ a rok výroby prístroja. m POZOR! Prístroj a obalové materiály nie sú hračkami pre deti! Deti sa nesmú hrať s plastovými vreckami, fóliami ani drobnými súčiastkami! Vzniká nebez- pečenstvo prehltnutia a udusenia!

Výstraha! Akumulátor vytiahnite vždy predtým, než budete vy- konávať nastavenie na prístroji.

m POZOR! Prístroj pred uvedením do prevádzky bezpodmieneč- ne kompletne zmontujte! V záujme dlhej životnosti akumulátora by ste sa mali postarať o včasné opätovné nabitie LI akumulátora. To je potrebné v každom prípade vtedy, keď zistíte, že sa výkon akumulátorového prístroja začne znižovať. Nasadenie a vybratie aku-mulátora z prístroja Zabezpečte, aby bol prístroj vypnutý predtým než nasadíte akumulátor. Nasadenie akumulátora do elektrického náradia, ktoré je zapnuté, môže viesť k nehodám. Vkladanie akumulátorového bloku: Nastavte prepínač smeru otáčania (2) do stredovej polohy (uzáver) a nechajte akumulátorový blok (5) za- padnúť do rukoväti. Odobratie akumulátorového bloku: Stlačte tlačidlo odblokovania (6) a odoberte akumu- látorový blok. Opotrebované akumulátory Výrazne skrátená prevádzková doba aj napriek nabi- tia ukazuje, že je batéria opotrebovaná a musí sa vy- meniť. Používajte iba originálnu náhradnú sadu ba- térií, ktorú si môžete zakúpiť prostredníctvom zákaz- níckeho servisu. Výmena náradia

• Akumulátorový vŕtací skrutkovač má plno-automa- tickú aretáciu vretena a je vybavený upínadlom. Pri zastavení motora sa pohon zaistí, takže môžete rýchloupínadlo (9) otvoriť otočením . Po nasadení požadovaného nástroja a jeho zaistení otočením upínadla , môžete ihneď pracovať ďalej. Aretácia vretena sa uvoľní automaticky s rozbehom motora (stlačením vypínača (3) ). Predvoľba krútiaceho momentu

• Predvoľbou krútiaceho momentu (8) môžete nasta- viť silu.

• Nižšie stupne zvoľte pre malé skrutky a mäkké ma- teriály.

• Vyššie stupne zvoľte pre veľké skrutky, tvrdé mate- riály, príp. pri vyskrutko-vávaní.

• Pre vŕtanie zvoľte stupeň vŕtanie tak, že predvoľbu krútiaceho momentu dáte do polohy.

• Pri vŕtaní posuňte aj prepínač prevodu (1) vpred (poloha: 2). 2-stupňová prevodovka POZOR! Spínač pre voľbu prevodového stupňa (1) prepínajte len v tom prípade, ak je prístroj odstavený. V opačnom prípade hrozí poškodenie prístroja. Na prvý stupeň (prepínač (1) v polohe: 1) dosiahne- te otáčky asi min-1 a vysoký krútiaci moment. Toto nastavenie sa hodí na všetko skrutkovanie, ale aj na používa-nie príslušenstva (pozri príklad obr. B). Na druhý stupeň (prepínač (1) v polohe: 2) dosiahnete otáčky asi min-1 vhodné na vŕtanie (pozri príklad obr. A). Uvedenie do činnosti Zapnutie a vypnutie Zapnutie: Na uvedenie prístroja do prevádzky stlačte vypínač (3) a držte ho stlačený. LED pracovné svietidlo (7) svieti po jemnom alebo úplnom stlačení spínača ZAP / VYP (3) a umožňuje osvetlenie pracovnej oblasti pri nepriaznivých svetelných podmienkach. Vypnutie: Prístroj vypnete uvoľnením vypínača (3) . www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58

Nastavenie otáčok Spínač ZAP / VYP (3) je vybavený variabilnou regu- láciou rýchlosti. Jemný tlak na spínač ZAP / VYP (3) spôsobí nízke otáčky. S narastajúcim tlakom sa otáč- ky zvyšujú. Upozornenie: Integrovaná motorová brzda zabezpe- čuje rýchle zastavenie. Prepínanie smeru otáčania Smer otáčania zmeníte tým, že prepínač smeru otá- čania (2) pretlačíte doprava alebo doľava. Tipy a triky Kontrolu pred zapnutím, či je skrutko-vací alebo vŕt- ací násadec správne nasadený, t. j. či je upevnený v strede upínadla. Skrutkovacie bity sú označené tva- rom aj veľkosťou. Ak ste si nie istí, vždy najprv vyskú- šajte, či bit sedí bez vôle v hlave skrutky. Krútiaci moment: Hlavne menšie skrutky a bity sa môžu poškodiť, ak použijete príliš vysoký krútiaci moment alebo nasta- víte vysoké otáčky. Tvrdé skrutkovanie (do kovu): Obzvlášť vysoké krútiace momenty bývajú pri zo- skrutkovaní kovov s použitím násadkových kľúčov. Zvoľte nízke otáčky. Mäkké skrutkovanie (napr. do mäkkého dreva): Aj tu skrutkujte s nízkymi otáčkami, aby ste nepo- škodili napr. povrch dreva pri styku s kovovou hlavou skrutky. Použite záhlbník. Pri vŕtaní do dreva, kovu a iných materiálov dajte bez- podmienečne pozor na: Pri malom priemere vrtáka používajte vysoké otáčky a pri veľkom priemere vr- táka nízke otáčky. Pri tvrdých materiáloch voľte nízke otáčky, pri mäkkých materiáloch vysoké. Zaistite alebo upevnite (ak sa dá) obrobok do upína- cieho zariadenia. Označte si miesto, kde sa má vŕtať jamkovačom ale- bo klincom a na predvŕtanie zvoľte nízke otáčky. Niekoľkokrát vytiahnite otáčajúci sa vrták z diery, aby sa odstránili piliny a vrták vetral. Vŕtanie do kovu: Používajte vrtáky do kovu (HSS). Pre najlepšie vý- sledky by ste mali vrták chladiť olejom. Vrtáky do kovu môžete použiť aj na vŕtanie do umelej hmoty. Vŕtanie do kameňa: Používajte vrtáky na kameň osadené tvrdým kovom. Vŕtanie do dreva: Používajte vrtáky do dreva s vystre- ďovacou špič- kou, na hlboké vŕtanie použite špirálový vrták, na veľké prie-mery Forstnerov vrták. Malé skrutky mô- žete do mäkkého dreva zaskrutkovať aj priamo, bez predvŕtavania.

• Udržujte ochranné zariadenia, vzduchové otvory a kryt motora vždy v čistom stave bez prachu a ne- čistôt. Utrite prístroj čistou utierkou alebo ho vyčis- tite vyfúkaním stlačeným vzduchom pri nastavení na nízky tlak.

• Odporúčame, aby ste prístroj čistili priamo po kaž- dom použití.

• Čistite prístroj pravidelne pomocou vlhkej utierky a malého množstva tekutého mydla. Nepoužívajte žiadne agresívne čistiace prostriedky ani riedidlá; tieto prostriedky by mohli napadnúť umelohmot- né diely prístroja. Dbajte na to, aby sa do vnútra prístroja nedostala voda. Vniknutie vody do elek- trického prístroja zvyšuje riziko úrazu elektrickým prúdom.

Prístroj a jeho príslušenstvo skladujte na tmavom, suchom a nezamŕzajúcom mieste neprístupnom pre deti. Optimálna skladovacia teplota sa nachádza medzi 5 a 30 ˚C. Elektrický prístroj skladujte v origi- nálnom obale. Elektrický prístroj zakryte, aby ste ho chránili pred prachom alebo vlhkosťou. Návod na ob- sluhu skladujte pri elektrickom prístroji.

Vo vnútri prístroja sa nenachádzajú žiadne ďalšie die- ly vyžadujúce údržbu. Servisné informácie Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému alebo prirodzenému opotrebeniu, resp. sú nasledujú- ce diely považované za spotrebný materiál. Diely podliehajúce opotrebeniu*: uhlíkové kefy

Prístroj sa nachádza v obale za účelom zabránenia poškodeniu pri transporte. Tento obal je vyrobený zo suroviny a tým pádom je ho možné znovu použiť alebo sa môže dať do zberu na recykláciu surovín. Prístroj a jeho príslušenstvo sa skladajú z rôznych materiálov, ako sú napr. Kovy a plasty. Poškodené súčiastky odovzdajte na vhodnú likvidáciu špeciálne- ho odpadu. Informujte sa v odbornej predajni alebo na miestnych úradoch! Staré zariadenia nevyhadzujte do domového od- padu! Tento symbol upozorňuje na to, že tento výro- bok sa musí zlikvidovať podľa smernice o odpade z elektrických a elektronických zariadení (2012/19/EÚ) a nesmie sa zlikvidovať s domovým odpadom. Tento výrobok sa musí odovzdať na to určenému zbernému stredisku. K tomu môže dôjsť napríklad vrátením pri nákupe podobného výrobku alebo odovzdaním auto- rizovanému zbernému stredisku na recykláciu odpa- du z elektrických a elektronických zariadení. Neod- borné zaobchádzanie so starými zariadeniami môže mať v dôsledku potenciálne nebezpečných látok, kto- ré obsahuje odpad z elektrických a elektronických zariadení, negatívny vplyv na životné prostredie a zdravie osôb. Odbornou likvidáciou tohto výrobku na- vyše prispievate k efektívnemu využívaniu prírodných zdrojov. Informácie o zberných strediskách pre staré zariadenia získate od vašej miestnej správy, verejno- právnej inštitúcie zaoberajúcej sa likvidáciou odpadu, autorizovaného úradu pre likvidáciu odpadu z elek- trických a elektronických zariadení alebo od vášho odvozu odpadkov. Batérie a akumulátory nevyhadzujte do domové- ho odpadu! Ako spotrebiteľ máte zákonnú povinnosť odo- vzdať všetky batérie a akumulátory bez ohľa- du na to, či obsahujú škodlivé látky* alebo nie, zbernému stredisku vo vašej obci/mestskej časti ale- bo v predajni, aby mohli byť odvezené na ekologickú likvidáciu. *označené: Cd = kadmium, Hg = ortuť, Pb = olovo www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58

16. Odstraňovanie porúch

V nasledujúcej tabuľke sú uvedené príznaky chýb a je tam opísané, ako môžete urobiť nápravu, keď váš stroj nepracuje správne. Ak pomocou toho nedokážete lokalizovať a odstrániť problém, obráťte sa na vašu servisnú dielňu. Porucha Možná príčina Náprava Prístroj neštartuje. Akumulátor je vybitý Nabite akumulátor Akumulátor je chybný Skontrolujte akumulátor, v prípade potreby zariaďte opravu uznávaným elektrikárom Zapínač/vypínač je chybný Oprava autorizovaným servisným strediskom Motor je chybný Oprava autorizovaným servisným strediskom Motor sa zastavuje počas prevádzky Akumulátor je vybitý Nabite akumulátor Akumulátor nie je správne nasadený Znova nasaďte akumulátor Akumulátor je chybný Vyčistite kontakty, vymeňte originálny akumulátor Znížený výkon Akumulátor je vyčerpaný Vymeňte akumulátor Akumulátor nie je nabitý na plnú kapacitu Nabite akumulátor www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58
