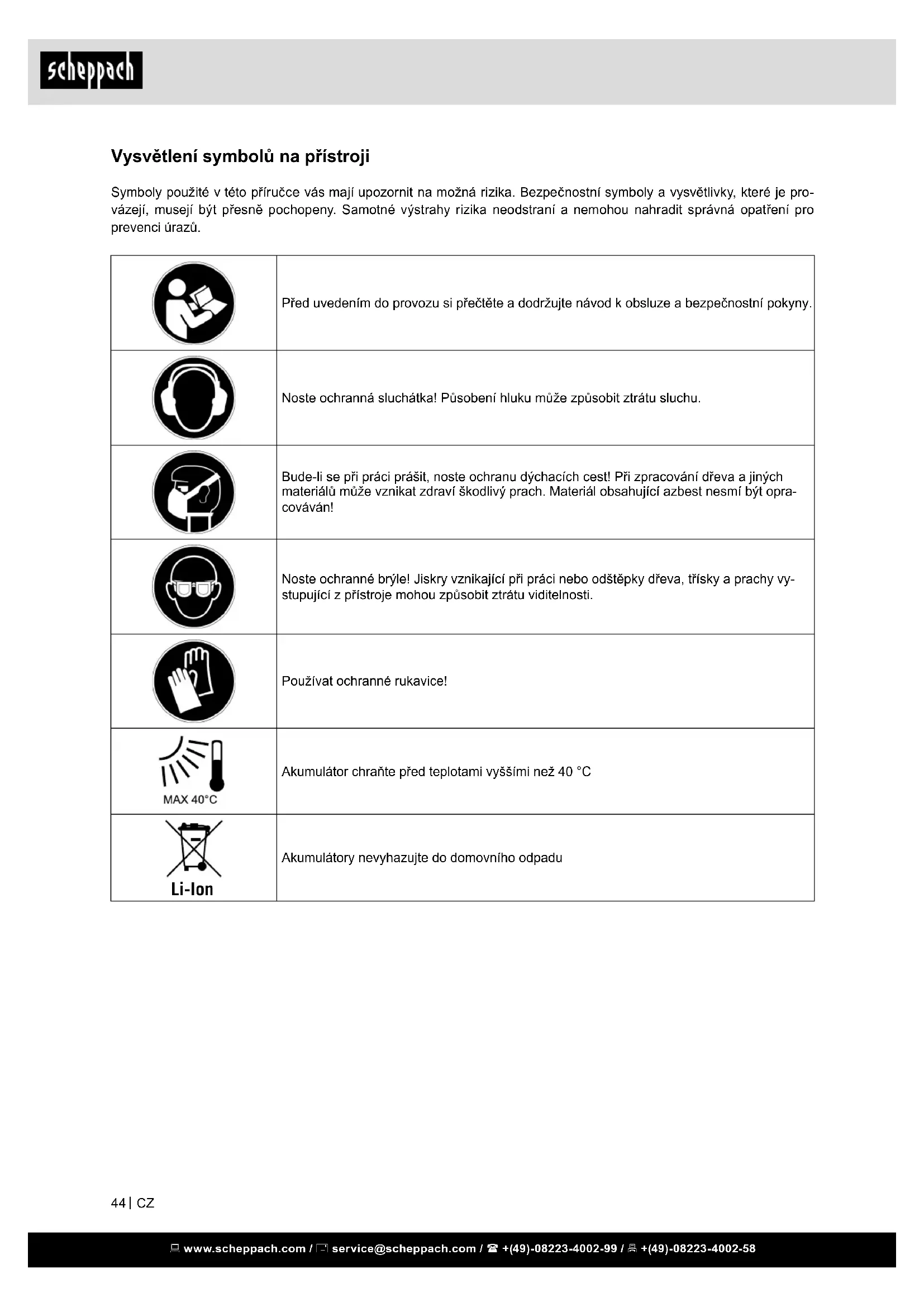

Vysvětlení symbolů na přístroji Symboly použité v této příručce vás mají upozornit na možná rizika. Bezpečnostní symboly a vysvětlivky, které je pro- vázejí, musejí být přesně pochopeny. Samotné výstrahy rizika neodstraní a nemohou nahradit správná opatření pro prevenci úrazů. Před uvedením do provozu si přečtěte a dodržujte návod k obsluze a bezpečnostní pokyny. Noste ochranná sluchátka! Působení hluku může způsobit ztrátu sluchu. Bude-li se při práci prášit, noste ochranu dýchacích cest! Při zpracování dřeva a jiných materiálů může vznikat zdraví škodlivý prach. Materiál obsahující azbest nesmí být opra- cováván! Noste ochranné brýle! Jiskry vznikající při práci nebo odštěpky dřeva, třísky a prachy vy- stupující z přístroje mohou způsobit ztrátu viditelnosti. Používat ochranné rukavice! Akumulátor chraňte před teplotami vyššími než 40 °C Li-Ion Akumulátory nevyhazujte do domovního odpadu www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58

2. Popis zařízení (obr. 1) 46

4. Použití podle účelu určení 46

5. Všeobecné bezpečnostní pokyny 47

6. Doplňující bezpečnostní pokyny 48

7. Zbytková rizika 49

8. Technická data 49

2. Popis zařízení (obr. 1)

1. Přepínač rychlostí

2. Přepínač směru otáčení / zablokování

3. Spínač ZAP / VYP / regulace frekvence otáček

4. Uchycení k opasku

5. Akumulátorový modul

6. Tlačítko k odblokování akumulátorového modulu

7. LED pracovní světlo

8. Předvolba točivého momentu

- Aku vrtací šroubovák - Překlad originálního návodu k obsluze - 2Ah baterie - Nabíječka

4. Použití podle účelu určení

Stroj smí být používán pouze podle svého účelu urče- ní. Každé další, toto překračující použití, neodpovídá použití podle účelu určení. Za z toho vyplývající ško- dy nebo zranění všeho druhu ručí uživatel/obsluhující osoba a ne výrobce. Součásti použiti podle účelu určeni je take debat bezpečnostních pokynů, tak jako návodu k montáži a provozních pokynů v návodu k použiti. Osoby, které stroj obsluhuji a udržuji, musí byt s tímto seznámeny a byt poučeny o možných nebezpečích. Kromě toho musí byt co nejpřísněji dodržovány plat- né předpisy k předcházeni úrazům. Dale je třeba dodržovat ostatní všeobecná pravidla v pracovnělekařskych a bezpečnostně technických oblastech. Změny na stroji zcela vylučuji ručení výrobce a z toho vzniklé škody. Stroj smí být používán jen s originálním příslušen- stvím a originálními nástroji výrobce. Je nutné dodržovat veškeré předpisy výrobce týkající se bezpečnosti, práce a údržby stroje, a také rozměry uvedené v technických datech. Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme žádné ručení, pokud je přístroj používán v živnosten- ských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech. Přístroj je určen k použití dospělými osobami. Mladis- tví nad 16 let smí přístroj používat pouze pod dozo- rem. Výrobce neodpovídá za škody vzniklé použitím k jinému účelu nebo nesprávnou obsluhou.

Výrobce: scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen Vážení zákazníci, Přejeme vám mnoho úspěchů a potěšení při práci s vaším novým přístrojem scheppach. Upozornění: Podle platného Zákona o ručení za výrobek neručí výrobce tohoto přístroje za škody vzniklé na přístroji nebo jeho používáním v důsledku:

• nepřiměřeného zacházení,

• nedodržení návodu k obsluze,

• oprav třetí, neautorizovanou osobou,

• namontování a výměny neoriginálních náhradních dílů,

• nesprávného používání přístroje,

• výpadku elektrického proudu při nedodržení elek- trických specikací a norem VDE 0100, DIN 57112/ VDE 0113. Doporučení: Před montáží a uvedením přístroje do provozu si po- zorně přečtěte celý návod k obsluze. Tento návod k obsluze vás seznámí s přístrojem a možnostmi jeho použití. Návod k obsluze obsahuje důležité pokyny týkající se bezpečného, odborného a ekonomického zacházení s přístrojem, předcházení nebezpečí, ušetření nákla- dů za opravu, snížení doby nečinnosti a zvýšení spo- lehlivosti a životnosti stroje. Je nutné, abyste spolu s bezpečnostními předpisy uvedenými v tomto návodu, dodržovali i předpisy platné ve vaší zemi, které se vztahují k činnosti to- hoto stroje. Návod k obsluze uchovávejte v plastovém obalu pro ochranu před znečištěním a vlhkostí a uchovávejte ho v blízkosti stroje. Před použitím stroje je nutné, aby si návod k obsluze přečetl veškerý personál, kte- rý bude stroj obsluhovat, a aby ho pečlivě dodržoval. S přístrojem smí pracovat pouze osoby, které byly k jeho použití vyškoleny, a které byly informovány o možných nebezpečích. Obslužný personál stroje musí splňovat minimální požadovaný věk. Vedle bezpečnostních pokynů a upozornění obsaže- ných v tomto návodu k obsluze a zvláštních předpisů vaší země je nutné dodržovat všeobecně uznávané technické předpisy pro provoz. Nepřebíráme žádnou záruku za nehody nebo škody způsobené nedodržením tohoto návodu a bezpeč- nostních pokynů. www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58

d. Připojovací vedení nepoužívejte k přenášení a zavěšení elektrického nástroje, nebo k vyta- žení zástrčky ze zásuvky. Připojovací vedení chraňte před horkem, olejem, ostrými hrana- mi nebo pohyblivými díly. Poškozené nebo za- motané přípojné vedení zvyšuje riziko zasažení elektrickým proudem. e. Používáte-li elektrický nástroj venku, po- užívejte prodlužovací kabely vhodné i pro venkovní použití. Používání vhodného prodlu- žovacího vedení vhodného pro venkovní použití snižuje riziko zasažení elektrickým proudem. f. Pokud není možno zabránit provozu elektric- kého nástroje ve vlhkém prostředí, používejte proudový chránič. Použití vložky pro proudo- vý chránič zmírňuje riziko zasažení elektrickým proudem.

a. Při práci s elektrickým nástrojem buďte po- zorní a neustále dávejte pozor na to, co dě- láte a postupujte vždy s rozvahou. Nepouží- vejte elektrický nástroj, jste-li unavení nebo pod vlivem drog, alkoholu nebo léků. Okamžik nepozornosti při používání elektrického nástroje může vést k vážným zraněním. b. Používejte osobní ochranné pracovní pro- středky a vždy ochranné brýle. Použití osob- ních ochranných pracovních prostředků jako je protiprachová maska, protiskluzová bezpečnostní obuv, ochranná helma nebo ochrana sluchu pod- le druhu a způsobu použití elektrických nástrojů zmenšuje riziko zranění. c. Zabraňte neúmyslnému uvedení do provozu. Než elektrický nástroj připojíte k napájení proudem a/nebo akumulátoru a než jej budete zvedat nebo nosit, ujistěte se, že je vypnutý. Máte-li při přenášení elektrického nástroje prst na spínači nebo zapojíte-li elektrický nástroj do zá- suvky zapnutý, může to vést nehodám. d. Před zapnutím elektrického nástroje odstraň- te veškeré seřizovací nástroje nebo klíče. Ná- stroj nebo klíč, který se nachází v otáčejícím se dílu elektrického nástroje, může vést ke zraněním. e. Vyhněte se nestabilnímu držení těla. Zajistěte si stabilní postoj a vždy udržujte rovnováhu. Tak můžete elektrický nástroj v nečekaných situa- cích lépe udržet pod kontrolou. f. Noste vhodný oděv. Nenoste volný oděv nebo šperky. Udržujte vlasy a oděv v bezpečné vzdálenosti od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachy- ceny rotujícími díly. g. Je-li možné namontovat zařízení pro odsávání a zachycování prachu, je třeba je namontovat a správně používat. Používání odsávání prachu může snížit ohrožení prachem. Přístroj používejte pouze předepsaným způsobem a v uvedených oblastech použití. Přístroj není určen pro podnikatelské účely. Jakékoli jiné použití nebo úprava přístroje jsou považovány za použití v rozpo- ru s určením a představují značné riziko úrazu. Za škody, které vzniknou při použití v rozporu s určením, nepřebírá výrobce odpovědnost.

5. Všeobecné bezpečnostní pokyny

m VAROVÁNÍ! Přečtěte si všechny bezpečnost- ní pokyny, instrukce, ilustrace a technické údaje, kterými je tento elektrický nástroj opatřen. Pokud opomenete dodržovat následující instrukce, může to způsobit zásah elektrickým proudem, požár a/nebo těžká zranění. Uschovejte si do budoucna veškeré bezpečnost- ní pokyny a instrukce. Pojem „elektrický nástroj“, který je uveden v bezpeč- nostních pokynech, se vztahuje na elektrický nástroj (se síťovým kabelem), poháněný proudem ze sítě nebo na elektrický nástroj poháněný akumulátorem (bez síťového kabelu).

1) Bezpečnost na pracovišti

a. Udržujte svou pracovní oblast čistou a dobře osvětlenou. Pracovní oblasti, ve kterých je ne- pořádek nebo nejsou osvětlené, mohou vést k nehodám. b. Nepracujte s tímto elektrickým nástrojem v prostředí ohroženém výbuchem, ve kterém se nacházejí hořlavé kapaliny, plyny nebo prach. Elektrické nástroje vytvářejí jiskry, které by mohly zapálit prach nebo výpary. c. Udržujte děti nebo jiné osoby během používá- ní elektrického nástroje v patřičné vzdálenos- ti. Při nesoustředěnosti můžete ztratit kontrolu nad elektrickým nástrojem.

2) Elektrická bezpečnost

a. Přípojná zástrčka elektrického nástroje musí být vhodná pro danou zásuvku. Zástrčka se nesmí žádným způsobem měnit. V kombinaci s uzemněnými elektrickými nástroji nepouží- vejte žádné zásuvkové adaptéry. Nezměněné zástrčky a vhodné zásuvky zmenšují riziko zasa- žení elektrickým proudem. b. Zabraňte kontaktu těla s uzemněnými povr- chy jako trubkami, topeními, sporáky a chlad- ničkami. Je-li vaše tělo uzemněné, hrozí zvýše- né riziko zasažení elektrickým proudem. c. Elektrické nástroje chraňte před deštěm a vlh- kem. Vniknutí vody do elektrického nástroje zvy- šuje riziko zásahu elektrickým proudem. www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58

6. Doplňující bezpečnostní pokyny

Bezpečnostní pokyny pro akumulátorový vrtací šroubovák

• Držte zařízení na izolovaných plochách rukojeti, konáte-li práce, při nichž se může šroub stret do skrytých vedení vedoucích proud nebo do vlastní- ho síťového kabelu. Kontakt šroubu s vedením pod napětím může také uvést kovové díly zařízení pod napětí a způsobit úraz elektrickým proudem.

• Děti a osoby, které nemají dostatečnou znalost a zkušenost se zacházením se zařízením, nebo je- jichž tělesné, senzorické nebo duševní schopnosti jsou omezeny, nesmějí zařízení používat bez do- hledu nebo návodu osoby zodpovědné za jejich bezpečnost. Je třeba dávat pozor na děti, aby si se zařízením nehrály.

• Zajistěte obrobek. S upínacími zařízeními nebo svěrákem je upevněný obrobek bezpečněji držen než vaší rukou. JEDOVATÉ PRACHY! Zpracováním vzniklých škodlivých / jedovatých pra- chů představuje ohrožení zdraví pro obsluhující oso- by nebo osoby vyskytující se v blízkosti. Noste pro- to ochranné brýle a ochrannou masku proti prachu! Nezpracujte materiál obsahující azbest. Azbest platí jako materiál vyvolávající rakovinu. Držte pevně elektrický nástroj. Při utažení a uvolnění šroubů se mohou krátkodobě vyskytnout reakční mo- menty. Jakmile je použitý nástroj zablokovaný, oka- mžitě elektrický nástroj vypněte. Buďte připraveni na velké reakční momenty, které způsobí zpětný ráz. Použitý nástroj se zablokuje, jeli elektrický nástroj přetížen nebo pootočený ke zpra- covávanému obrobku. Při práci se zařízením, jakož i při přepravě, popř. skladování uveďte přepínač směru otáčení do střední polohy (zablokování). Tak zabráníte nechtěnému roz- běhu elektrického nástroje. Pozor na rozvody! Nebezpečí! Ujistěte se, že při práci s elektrickým za- řízením nenarazíte na rozvody elektřiny, plynu nebo vody. Dříve než začnete vrtat do zdi nebo ji trhat, pro- veďte kontrolu zkoušečkou. Pokyny pro akumulátor

• Dodržujte návod k obsluze akumulátoru. Pokyny pro nabíječku a nabíjení

• Dodržujte návod k obsluze nabíječky. h. Nenechte se ukolébat falešným pocitem bez- pečí a nepřeskočte bezpečnostní pravidla pro elektrické nástroje, i když je po častém používá- ní elektrického nástroje znáte. Nedbalé chování může vést ve zlomku sekundy k těžkým zraněním.

4) Používání a manipulace s elektrickým nástrojem

a. Nepřetěžujte elektrický nástroj. Pro svou práci používejte vhodný elektrický nástroj. S vhodným elektrickým nástrojem budete pracovat lépe a bezpečněji v udávaném rozsahu výkonu. b. Nepoužívejte elektrický nástroj, jehož vypínač je vadný. Elektrický nástroj, který již nelze zapnout nebo vypnout, je nebezpečný a musí být opraven. c. Než budete provádět nastavení nástroje, mě- nit díly vložného nástroje nebo elektrický ná- stroj odložíte, vytáhněte zástrčku ze zásuvky a/nebo vyjměte vyjímatelný akumulátor. Toto preventivní bezpečnostní opatření brání neúmysl- nému spuštění elektrického nástroje. d. Nepoužívané elektrické nástroje uchovávejte mimo dosah dětí. Nenechte elektrický nástroj používat osoby, které s ním nejsou seznáme- ny nebo si nepřečetly tento návod. Elektrické nástroje představují nebezpečí, jsou-li používány nezkušenými osobami. e. O elektrické nástroje a nástavec pečlivě pe- čujte. Kontrolujte, zda pohyblivé díly fungu- jí bezvadně a nejdou vzpříčené, zda nejsou prasklé nebo tak poškozené, že je omezena funkčnost elektrického nástroje. Poškozené díly nechte před používáním elektrického ná- stroje opravit. Příčinou mnoha nehod je špatně udržovaný elektrický nástroj. f. Udržujte řezné nástroje ostré a čisté. Pečlivě udržované řezné nástroje s ostrými břity se méně příčí a lze je snadněji vést. g. Používejte elektrický nástroj, příslušenství, nástavce atd. v souladu s instrukcemi. Zo- hledněte přitom pracovní podmínky a prová- děnou činnost. Používání elektrických nástrojů pro jiné než určené aplikace může vést k nebez- pečným situacím. h. Rukojeti a úchopné plochy udržujte suché, čisté a bez oleje a tuku. Tím se zajistí, aby zů- stala zachována bezpečnost elektrického nástro- je.

a. Nechte svůj elektrický nástroj opravovat pou- ze kvalikovaný odborný personál a pouze za použití originálních náhradních dílů. Tím se zajistí, aby zůstala zachována bezpečnost elek- trického nástroje. a. www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58

Stroj je zkonstruován podle aktuálního stavu techniky a podle uznávaných bezpečnostně-technických no- rem. Přesto se mohou během práce vyskytnout jed- notlivá zbytková rizika.

• Ohrožení zdraví zásahem elektrickým proudem při použití elektrických přívodních kabelů, které nebu- dou v pořádku.

• Kromě toho mohou přes všechna přijatá preventiv- ní opatření vzniknout zbytková rizika, která nebu- dou zjevná.

• Zbytková rizika mohou být minimalizována, budete- -li dodržovat jak „Bezpečnostní pokyny“, tak „Urče- né použití“ a pokyny k obsluze.

• Zabraňte náhodnému spuštění stroje: při vložení vidlice do elektrické zásuvky nesmí být stisknut hlavní spínač. Použijte nástroj doporučený v této příručce. Tím zajistíte optimální výkon vašeho stro- je.

• Při provozu stroje nevkládejte ruce do pracovního prostoru.

Aku vrtací šroubovák: Jmenovité napětí: 20 V Počet otáček naprázdno:

1. chod: max. 0 - 450 min-1

Počet otáček naprázdno:

2. chod: max. 0 - 1600 min-1

Max. točivý model: 45 Nm Upínací rozsah sklíčidla: max. 13 mm Hmotnost: 1,1 kg Technické změny vyhrazeny! Hluk a vibrace m Výstraha: Hluk na pracovišti může přesáhnout 85 dB (A). V takovém případě jsou pro uživatele nutná ochranná protihluková opatření (noste ochranu slu- chu!) Hlukové parametry Hladina akustického výkonu L

1,5 m/s² Pečlivé zacházení s akumulátorovými nástroji a jejich používání

• Nabíjejte akumulátory pouze v nabíjecích pří- strojích, které jsou výrobcem doporučené. U nabíjecího přístroje, který je vhodný pro určitý druh akumulátorů, existuje nebezpečí požáru, když se používá s jinými akumulátory.

• V elektrických nástrojích používejte pouze pro ně určené akumulátory. Použití jiných akumulá- torů může vést k poraněním a k nebezpečí požáru.

• Udržujte nepoužívané akumulátory vzdáleně od kancelářských sponek, mincí, klíčů, hřebíků, šroubů anebo jiných malých kovových předmě- tů, které by mohly zapříčinit přemostění kon- taktů. Zkrat mezi kontakty akumulátoru může mít za následek popáleniny anebo oheň.

• Při nesprávném používání může z akumulátoru unikat tekutina. Vyvarujte se kontaktu s ní. Při náhodném kontaktu opláchněte vodou. Když se tato tekutina dostane do očí, přídavně vy- hledejte lékařskou pomoc. Uniknutá tekutina může vést k podrážděním pokožky anebo k po- páleninám.

• Zajistěte to, že je nástroj vypnutý předtím, než do něj vložíte akumulátor. Vkládání akumuláto- ru do elektrického nástroje, který je zapnutý, může vést k nehodám.

• Baterie nabíjejte pouze v interiéru, poněvadž je nabíjecí přístroj určen pouze pro tyto prostory. Nebezpečí zásahu elektrickým proudem.

• Pro snížení rizika úderu elektrickým proudem vytáhněte před čištěním nabíjecího přístroje zástrčku ze zásuvky.

• Nevystavujte akumulátor/ elektrický nástroj / nástroj delší dobu silnému slunečnímu záření a neodkládejte tyto na vyhřívací tělesa. Horko škodí akumulátoru a existuje nebezpečí exploze.

• Nechte zahřátý akumulátor před nabíjením vy- stydnout.

• Neotvírejte akumulátor a vyvarujte se mecha- nickým poškozením akumulátoru. Existuje ne- bezpečí krátkého spojení a mohou unikat páry, které dráždí dýchací cesty. Postarejte se o čerstvý vzduch a při potížích vyhledejte lékařskou pomoc.

• Nepoužívejte dobíjecí baterie. Nástroj by se mohl poškodit. Upozornění! Tento elektrický nástroj vytváří během provozu elektromagnetické pole. Toto pole může za určitých podmínek ovlivňovat aktivní nebo pasivní zdravotní implantáty. Pro snížení rizika vážných nebo smrtelných úrazů doporučujeme osobám se zdravot- ními implantáty, aby se před obsluhou tohoto elek- trického nástroje obrátily na svého lékaře nebo na výrobce zdravotního implantátu. www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58

• Otevřete balení a opatrně vyjměte přístroj.

• Odstraňte materiál obalu a obalové a přepravní po- jistky (pokud je jimi výrobek opatřen).

• Zkontrolujte, zda je obsah dodávky úplný.

• Zkontrolujte přístroj a díly příslušenství, zda se při přepravě nepoškodily. O jakýchkoliv škodách ihned informujte dopravce. Na pozdější reklamace nebu- de brán zřetel.

• Uchovejte obal dle možností až do uplynutí záruční doby.

• Před uvedením do provozu se obeznamte s přístro- jem na základě návodu k použití.

• Jako příslušenství a místo opotřebovaných a ná- hradních dílů používejte jen originální díly. Náhrad- ní díly obdržíte u Vašeho specializovaného prodej- ce.

• Na objednávkách uvádějte naše výrobní čísla, typ a rok výroby přístroje. m POZOR! Přístroj a obalové materiály nejsou hračka! Dě- tem nepatří do rukou plastikové sáčky, fólie ani drobné součástky! Hrozí nebezpečí jejich spolk- nutí a udušení!

Varování! Než začnete na přístroji provádět nastavení, vždy z něj vyjměte akumulátor.

m POZOR! Před uvedením do provozu přístroj bezpodmínečně kompletně smontujte! V zájmu dlouhé životnosti akumulátoru, byste se měli starat o včasné nabití LI akumulátorového článku. To je v každém případě třeba tehdy, když zjistíte, že vý- kon akumulátorového přístroje klesá. Vložení / vyjmutí pouzdra s bateriemi do / ze za- řízení Ujistěte se, že zařízení je vypnuté, než do něj vložíte akumulátor. Vložení akumulátoru do elektrického ná- stroje, který je zapnutý, může způsobit zranění. Vložení akumulátorového modelu: Uveďte přepínač směru otáčení (2) do střední polohy (zablokování) a nechejte akumulátorový modul (5) se zapadnout do rukojeti. Odejmutí akumulátorového modulu: Stiskněte tlačítko k odblokování (6) a odejměte aku- mulátorový modul. Spotřebované akumulátory Podstatně kratší doba provozu navzdory nabití indi- kuje, že je akumulátor opotřebovaný a je nutno jej vy- měnit. Používejte pouze originální náhradní akupack, který můžete sehnat u zákaznického servisu. Výměna nástrojů

• Vrtací šroubovák má plně automatickou aretaci vřetene a je vybaven jednopouzdrovým sklíčidlem. Je-li motor v klidu, větev pohonu se automaticky zablokuje, takže rychloupínací sklíčidlo (9) můžete otevřít otáčením. Po upnutí požadovaného nástro- je a utažení sklíčidla vrtáku můžete okamžitě po- kračovat v práci. Aretace vřetene se automaticky uvolní spuštěním motoru (aktivace spínače ZAP / VYP (3) ). Předvolba točivého momentu

• Pomocí předvolby točivého momentu (8) můžete nastavit otáčivou sílu.

• Zvolte nižší stupeň pro malé šrouby, měkké mate- riály.

• Zvolte vyšší stupeň pro velké šrouby, tvrdé materi- ály, resp. při vyšroubovávání šroubů.

• Při vrtacích pracích zvolte stupeň vrtání tak, že předvolbu točivého momentu nastavíte do polohy.

• Při vrtacích pracích posuňte také přepínač rychlosti (1) dopředu (poloha: 2). Dvourychlostní pohon POZOR! Volič chodu (1) stiskněte jen za klidového stavu zařízení. Jinak hrozí poškození zařízení. V první rychlosti (přepínač rychlosti (1) v poloze: 1) dosáhnete frekvence otáček ca min-1 a vysoký to- čivý moment. Toto nastavení je vhodné pro veškerá šroubování, ale také k použití příslušenství (viz pří- klad obr. B). Ve druhé rychlosti (přepínač rychlosti (1) v poloze: 2) dosáhnete frekvence otáček ca min-1 pro provádění vrtacích prací (viz příklad obr. A). Uvedení do provozu Zapnutí / vypnutí Zapínání: Pro spuštění zařízení stiskněte spínač ZAP / VYP (3) a držte jej stisknutý. LED pracovní světlo (7) svítí při lehce nebo úplně stisknutém spínači ZAP / VYP (3) a umožní tak osvětlení pracovní oblasti při nepřízni- vých světelných podmínkách. Vypínání: Pro vypnutí zařízení uvolněte spínač ZAP / VYP (3) . www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58

Nastavení rychlosti Přepínač ZAP / VYP (3) disponuje proměnnou regu- lací otáček. Lehké stisknutí spínače ZAP / VYP (3) způsobí nízký počet otáček. S přibývajícím tlakem se počet otáček zvýší. Upozornění: Integrovaná brzda motoru pečuje o rychlý klidový stav. Přepínání směru otáčení Směr otáčení změníte tak, že přepínač směru otáče- ní (2) stisknete směrem doprava, resp. doleva. Tipy a triky Před spuštěním zkontrolujte, zda je šroubovací nebo vrtací vložka správně umístěna, tzn. Zda sedí upro- střed sklíčidla vrtáku. Šroubovací břity jsou charakte- ristické svými mírami a svým tvarem. Nejste-li si jistí, vyzkoušejte nejprve, zda je břit umístěn ve šroubova- cí hlavě bez vůle. Točivý moment: Speciálně menší šrouby a břity se mohou poškodit, pokud nastavíte příliš vysoký točivý moment a / nebo příliš velkou frekvenci otáček na stroji. Tvrdý šroubovací spád (v kovu): Zvlášť vysoké točivé momenty vznikají např. U kovo- vých šroubových spojů při použití vložek nástrčných klíčů. Zvolte nižší frekvenci otáček. Měkký šroubovací spád (např. v měkkém dřevě): I zde šroubujte při nízké frekvenci otáček, aby se ne- poškodily např. dřevěné povrchy při kontaktu se šrou- bovací hlavou z kovu. Použijte záhlubník. Při vrtání do dřeva, kovů a jiných materiálů dodržujte bezpodmínečně tyto pokyny: U malého průměru vr- táku používejte vysokou frekvenci otáček a u velké- ho růměru vrtáku nízkou frekvenci otáček. U tvrdých materiálů vybírejte nízkou frekvenci otáček, u měkké- ho materiálu vysokou frekvenci otáček. Obrobek zajistěte nebo upevněte (je-li to možné) do upínacího zařízení. Označte místo, na němž se má vrtat, důlčíkem nebo hřebíkem a k navrtání zvolte nízkou frekvenci otáček. Rotující vrták vytáhněte několikrát z vrtaného otvo- ru, abyste odstranili odštěpky nebo vrtnou moučku a abyste otvor odvzdušnili. Vrtání do kovu: Používejte vrták na kov z vysoce výkonné řezné oceli (HSS). Chcete-li dosáhnout nejlepších výsledků, měli byste vrták chladit olejem. Vrták na kov se může použít i k vrtání do umělé hmoty. Vrtání do horniny: Použijte vrták na horninu osazený tvrdým kovem. Vrtání do dřeva: Použijte vrták do dřeva s vycentrovanou špičkou. U hlubokých otvorů používejte „šroubovitý vrták”, u vel- -kých průměrů Forstnerův vrták. Malé šrouby v měk- kém dřevě můžete přímo zašroubovat I bez předvr- tání.

Nebezpečí! Před všemi čisticími pracemi vyjměte akumulátor.

• Udržujte bezpečnostní zařízení, větrací otvory a kryt motoru tak prosté prachu a nečistot, jak jen to je možné. Otřete přístroj čistým hadrem nebo ho profoukněte stlačeným vzduchem při nízkém tlaku.

• Doporučujeme přímo po každém použitípřístroj vy- čistit.

• Pravidelně přístroj čistěte vlhkým hadrem a trochou mazlavého mýdla. Nepoužívejte čisticí prostředky nebo rozpouštědla; tyto by mohly narušit plastové díly přístroje. Dbejte na to, aby se do přístroje ne- dostala voda. Vniknutí vody do elektrického přístro- je zvyšuje riziko úderu elektrickým proudem.

Uložte přístroj a jeho příslušenství na tmavém, su- chém místě, chráněném před mrazem a nedostup- ném pro děti. Optimální skladovací teplota se pohy- buje mezi 5 a 30°C. Elektrický přístroj uchovávejte v originálním obalu. Elektrický přístroj zakryjte, aby byl chráněný před prachem nebo vlhkem. Návod k obsluze uložte u přístroje.

Uvnitř přístroje se nevyskytují žádné další díly vyža- dující údržbu. Servisní informace Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál. Rychle opotřebitelné díly*: uhlíkové kartáče

• není nutně obsaženo v rozsahu dodávky! www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58

Přístroj je uložen v balení, aby bylo zabráněno po- škození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirku- lace surovin. Příslušenství je vyrobeno z rozdílných materiálů, jako např. kov a plasty. Defektní součástky odevzdejte k likvidaci zvláštních odpadů. Zeptejte se v odborné prodejně nebo na místním zastupitelství! Odpadní zařízení nesmějí být likvidována spolu s domácím odpadem! Tento symbol upozorňuje, že tento výrobek ne- smí být podle směrnice o odpadních elektrických a elektronických zařízeních (2012/19/EU) a vnitrostát- ních zákonů likvidován spolu s domácím odpadem. Tento výrobek musí být odevzdán ve sběrném stře- disku určeném k tomuto účelu. To lze provést napří- klad vrácením při nákupu podobného výrobku nebo odevzdáním v autorizovaném sběrném středisku pro recyklaci odpadních elektrických a elektronických za- řízení. Nesprávné zacházení s odpadními zařízeními může mít vzhledem k potenciálně nebezpečným lát- kám, které jsou v odpadních elektrických a elektro- nických zařízeních často obsažené, negativní dopad na životní prostředí a lidské zdraví. Správnou likvidací tohoto výrobku přispíváte také k efektivnímu využívá- ní přírodních zdrojů. Informace o sběrných středis- cích pro odpadní zařízení můžete získat u svého ma- gistrátu, veřejnoprávní instituce pro nakládání s odpady, autorizovaného orgánu pro likvidaci odpad- ních elektrických a elektronických zařízení nebo služ- by svozu odpadu. Baterie a akumulátory nesmí být likvidovány spolu s domácím odpadem! Jako spotřebitelé jste ze zákona povinni ode- vzdat všechny baterie a akumulátory, ať už obsahují či neobsahují znečišťující látky*, do sběrného střediska ve Vaší obci/okrese nebo v pro- dejně, aby bylo možné je zneškodnit šetrně k životní- mu prostředí. *označeno: Cd = kadmium, Hg = rtuť, Pb = olovo www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58

16. Odstraňování závad

Následující tabulka zobrazuje chybové příznaky a popisuje, jak lze provést nápravu, pokud Váš stroj nepracuje správně. Pokud nemůžete problém lokalizovat a odstranit, obraťte se na Vaši servisní dílnu. Porucha Možná příčina Řešení Přístroj se nespouští Vybitý akumulátor Nabijte akumulátor Akumulátor je vadný Zkontrolujte akumulátor a případně zajistěte opravu kvali- kovaným elektrikářem Vadný spínač/vypínač Oprava autorizovaným servisním střediskem Vadný motor Oprava autorizovaným servisním střediskem Motor se zastavuje během provozu Vybitý akumulátor Nabijte akumulátor Akumulátor není správně nasazen Znovu vložte akumulátor Akumulátor je vadný Vyčistěte kontakty, vyměňte originální akumulátor Snížený výkon Spotřebovaný akumulátor Akumulátor vyměňte Akumulátor není zcela nabitý Nabijte akumulátor www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58

5. Všeobecné bezpečnostné upozornenia 57

6. Všeobecné bezpečnostné upozornenia 58

7. Zostatkové riziká 59

8. Technické údaje 59

1. Prepínač prevodového stupňa

2. Prepínač smeru otáčania / poistka

5. Akumulátorový blok

10. Rýchlo-nabíjačka

- Akú vŕtací skrutkovač - Preklad originálu návodu na obsluhu - 2Ah baterie - nabíječka

• nedbaní na návod na obsluhu,

5. Všeobecné bezpečnostné upozor-

6. Všeobecné bezpečnostné upozor-

7. Zostatkové riziká

Akumulátorový vŕtací skrutkovač: Menovité napätie: 20 V Otáčky naprázdno:

• Na zníženie rizika elektrického úderu, vytiahni- te pred čistením zástrčku nabíjačky zo zásuv- ky.

• Skontrolujte, či je rozsah dodávky kompletný.
