Typ produktu	Bezdrátová vrtačka-šroubovák
Značka	Scheppach
Model	CID4020Li
Jmenovité napětí	20 V
Volnoběžné otáčky (1. rychlost)	450 ot./min
Volnoběžné otáčky (2. rychlost)	1600 ot./min
Maximální kroutící moment	40 Nm
Rozsah upínání sklíčidla	Max. 13 mm
Typ akumulátoru	Lithium-iontový
Kapacita akumulátoru	2,0 Ah
Energetická kapacita	40 Wh
Nabíječka - Vstupní napětí	220-240 V, 50-60 Hz
Nabíječka - Výstupní napětí	20 V
Nabíječka - Nabíjecí proud	4 A
Napájení	Nabíjecí akumulátor 20 V Li-Ion
Hlavní funkce	2 rychlosti, předvolba kroutícího momentu, LED lampička, změna směru otáčení, aretace vřetena, brzda motoru
Údržba a čištění	Čistěte vlhkým hadříkem, nepoužívejte agresivní prostředky, není nutná vnitřní údržba
Bezpečnost	Doporučeno použití ochrany sluchu, brýlí a protiprachové masky; nevystavujte dešti; před seřízením odpojte akumulátor
Náhradní díly a opravitelnost	Originální díly dostupné u specializovaného prodejce; opravy provádí autorizovaný elektrikář
Obecné informace	Bezdrátová vrtačka-šroubovák pro domácí použití; dodávána se 2 akumulátory 2 Ah, rychlonabíječkou 4 A, nástavcem a držákem

Často kladené otázky - CID4020Li SCHEPPACH

Jak nabíjet baterii vrtačky Scheppach CID4020Li?

Vložte akumulátor do dodané rychlonabíječky. Nabíječku zapojte do síťové zásuvky. Červená LED během nabíjení bliká a po nabití zhasne; zelená LED signalizuje konec nabíjení. Plné nabití trvá přibližně 0,5 až 1 hodinu. Po rychlonabíjení nenabíjejte ihned znovu: dodržte odstup 15 minut.

Jaká je výdrž baterie 2 Ah?

Výdrž závisí na použití. Při běžném použití (šroubování/vrtání běžných materiálů) umožňuje přibližně 30 až 60 minut nepřetržité práce. Pro optimální výkon se vyhněte úplnému vybití a často dobíjejte.

Jak nastavit kroutící moment?

Otočte předvolicí kroužek kroutícího momentu (označení 14) na požadovaný počet stupňů. Nízké nastavení je vhodné pro malé šrouby a měkké materiály; vysoké nastavení pro velké šrouby a tvrdé materiály. Poloha vrtání (symbol vrtáku) umožňuje vrtání bez omezení momentu.

Jak změnit směr otáčení?

Použijte přepínač změny směru (označení 2) umístěný nad spouští. Posuňte jej doprava pro dopředný chod (šroubování), doleva pro zpětný chod (vyšroubování). Střední poloha zablokuje spoušť.

Co dělat, když vrtačka nenastartuje?

Nejprve zkontrolujte, zda je baterie nabitá a správně vložená. Pokud problém přetrvává, může být vadný spínač nebo motor. Kontaktujte autorizované servisní středisko pro opravu.

Jaké příslušenství mohu s touto vrtačkou používat?

Používejte vrtáky nebo nástavce s šestihranným nebo válcovým stopkou o průměru do 13 mm. Vhodné jsou vrtáky na dřevo, kov nebo kámen. Používejte pouze originální nebo kompatibilní příslušenství doporučené výrobcem.

Jak čistit a udržovat vrtačku?

Před čištěním vždy odpojte baterii. Čistěte kryt vlhkým hadříkem a trochou jemného mýdla. Nepoužívejte abrazivní prostředky. Vyfoukejte ventilační štěrbiny stlačeným vzduchem při nízkém tlaku. Není nutná žádná vnitřní údržba.

Zahřívá se baterie během nabíjení?

Mírné zahřátí je normální. Pokud se baterie velmi zahřeje (nad 40 °C), zastavte nabíjení a nechte ji vychladnout na pokojovou teplotu před dalším nabíjením. Nikdy nenabíjejte horkou baterii.

Mohu vrtačku používat pro profesionální práce?

Ne, tato vrtačka je určena pro domácí použití (kutilství). Výrobce nese odpovědnost v případě komerčního, řemeslného nebo průmyslového použití.

Jak skladovat vrtačku a baterii?

Skladujte zařízení a jeho příslušenství na tmavém, suchém a mrazu chráněném místě, mimo dosah dětí. Ideální teplota je mezi 5 °C a 30 °C. Baterii skladujte s nabitím alespoň 40 %, nejlépe při 15 °C. Vyhněte se úplnému vybití.

NÁVOD K OBSLUZE CID4020Li SCHEPPACH

Vysvětlení symbolů na přístroji

Symboly použité v této příručce vás mají upozornit na možná rizika. Bezpečnostní symboly a vysvětlivky, které je provázejí, musejí být přesně pochopeny. Samotné výstrahy rizika neodstraní a nemohou nahradit správná opatření pro prevenci úrazů.

	Před uvedením do provozu si přečtěte a dodržujte návod k obsluze a bezpečnostní pokyny.
	Noste ochranná sluchátka! Působení hluku může způsobit ztrátu sluchu.
	Bude-li se při práci prášit, noste ochranu dýchacích cest! Při zpracování dřeva a jiných materiálů může vznikat zdraví škodlivý prach. Materiál obsahující azbest nesmí být opracováván!
	Noste ochranné brýle! Jiskry vznikající při práci nebo odštěpky dřeva, třísky a prachy vystupující z přístroje mohou způsobit ztrátu viditelnosti.
MAX 40°C	Akumulátor chraňte před teplotami vyššími než 40 °C
Li-Ion	Akumulátory nevyhazujte do domovního odpadu

Obsah:

1. Úvod 52
2. Popis zařízení 52
3. Technická data 52
4. Obsah dodávky 52
5. Rozbalení 52
6. Montáž....53
7. Všeobecné bezpečnostní pokyny 53
8. Doplňující bezpečnostní pokyny....55
9. Použití podle účelu určení....57
10. Instalace....57
11. Čištění 58
12. Skladování....59
13. Údržba....59
14. Odstraňování závad 59
15. Likvidace a recyklace 60

Strana:

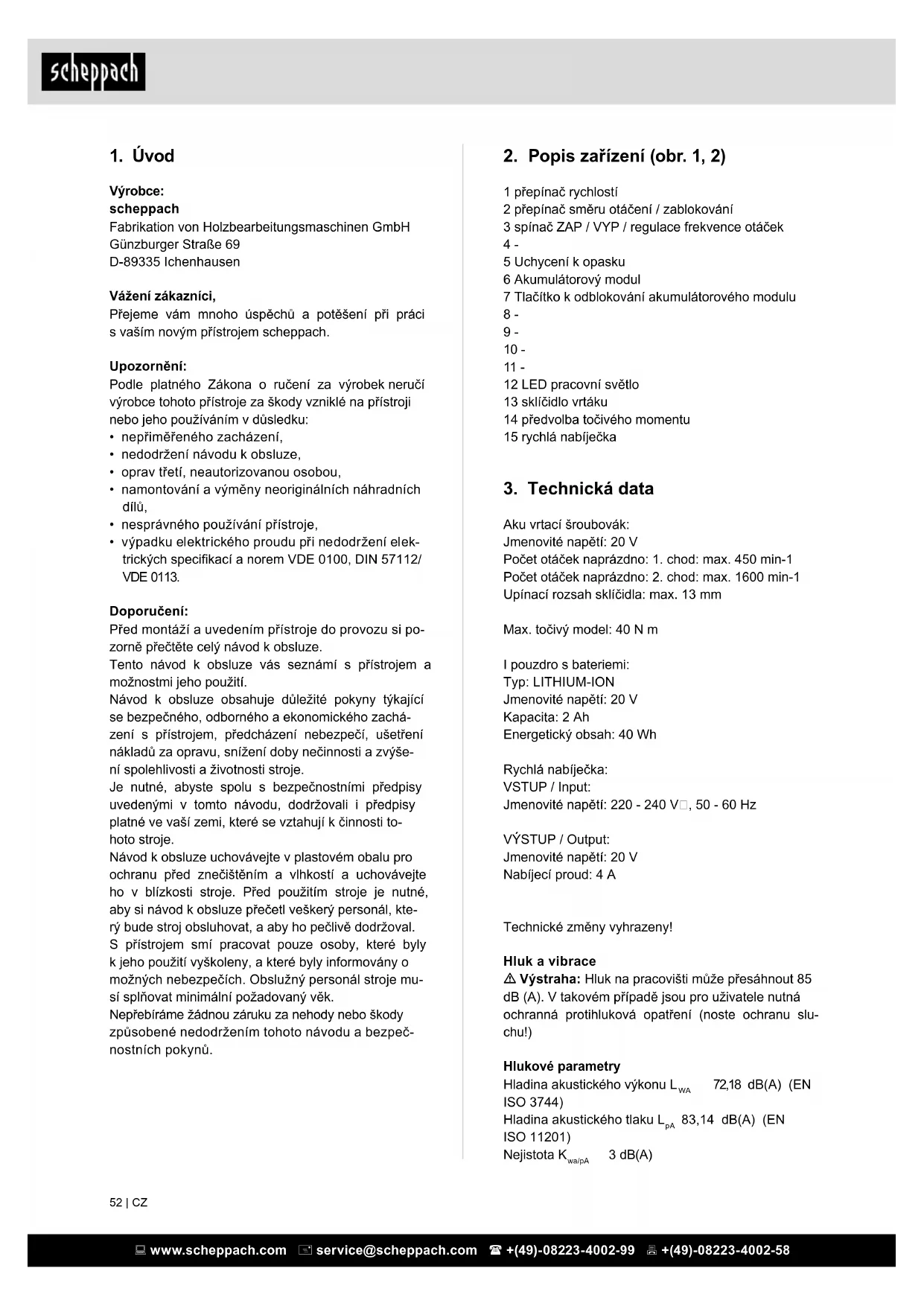

1. Úvod

Výrobce:

scheppach

Přejeme vám mnoho úspěchů a potěšení při práci s vaším novým přístrojem scheppach.

Upozornění:

Podle platného Zákona o ručení za výrobek neručí výrobce tohoto přístroje za škody vzniklé na přístroji nebo jeho používáním v důsledku:

• nepřiměřeného zacházení,
• nedodržení návodu k obsluze,
• oprav třetí, neautorizovanou osobou,
• namontování a výměny neoriginálních náhradních dílů,
• nesprávného používání přístroje,
• výpadku elektrického proudu při nedodržení elektrických specifikací a norem VDE 0100, DIN 57112/VDE 0113.

Doporučení:

Před montáží a uvedením přístroje do provozu si po- zorně přečtěte celý návod k obsluze.

Tento návod k obsluze vás seznámí s přístrojem a možnostmi jeho použití.

Návod k obsluze obsahuje důležité pokyny týkající se bezpečného, odborného a ekonomického zacházení s přístrojem, předcházení nebezpečí, ušetření nákladů za opravu, snížení doby nečinnosti a zvýšení spolehlivosti a životnosti stroje.

Je nutné, abyste spolu s bezpečnostními předpisy uvedenými v tomto návodu, dodržovali i předpisy platné ve vaší zemi, které se vztahují k činnosti tohoto stroje.

Návod k obsluze uchovávejte v plastovém obalu pro ochranu před znečištěním a vlhkostí a uchovávejte ho v blízkosti stroje. Před použitím stroje je nutné, aby si návod k obsluze přečetl veškerý personál, který bude stroj obsluhovat, a aby ho pečlivě dodržoval.

S přístrojem smí pracovat pouze osoby, které byly k jeho použití vyškoleny, a které byly informovány o možných nebezpečích. Obslužný personál stroje musí splňovat minimální požadovaný věk.

Nepřebíráme žádnou záruku za nehody nebo škody způsobené nedodržením tohoto návodu a bezpečnostních pokynů.

2. Popis zařízení (obr. 1, 2)

1 přepínač rychlostí
2 přepínač směru otáčení / zablokování
3 spínač ZAP / VYP / regulace frekvence otáček
4 -
5 Uchycení k opasku
6 Akumulátorový modul
7 Tlačitko k odblokování akumulátorového modulu
8 -
9 -
10 -
11 -
12 LED pracovní světlo
13 sklíčidlo vrtáku
14 předvolba točivého momentu
15 rychlá nabíječka

3. Technická data

Aku vrtací šroubovák:

Jmenovité napětí: 20 V

Počet otáček naprázdno: 1. chod: max. 450 min-1

Počet otáček naprázdno: 2. chod: max. 1600 min-1

Upínací rozsah sklíčidla: max. 13 mm

Max. točivý model: 40 N m

I pouzdro s bateriemi:

Typ: LITHIUM-ION

Jmenovité napětí: 20 V

Kapacita: 2 Ah

Jmenovité napětí: 220 - 240 V□, 50 - 60 Hz

VÝSTUP / Output:

Jmenovité napětí: 20 V

Nabíjecí proud: 4 A

Technické změny vyhrazeny!

Hluk a vibrace

⚠ Výstraha: Hluk na pracovišti může přesáhnout 85 dB (A). V takovém případě jsou pro uživatele nutná ochranná protihluková opatření (nosté ochranu slu-chu!)

Hlukové parametry

• Vrtačka
  • 1 držák
  • 1 držák Fleixbler
• 2 x 2Ah baterie
  • 1ks nabíječka (4a nabíječka)
• Překlad originálního návodu k obsluze

5. Rozbalení

• Otevřete balení a opatrně vyjměte přístroj.
• Odstraňte materiál obalu a obalové a přepravní pojistky (pokud je jimi výrobek opatřen).
• Zkontrolujte, zda je obsah dodávky úplný.
• Zkontrolujte přístroj a díly příslušenství, zda se při přepravě nepoškodily. O jakýchkoliv škodách ihned informujte dopravce. Na pozdější reklamace nebude brán zřetel.
• Uchovejte obal dle možností až do uplynutí záruční doby.
• Před uvedením do provozu se obeznamte s přístrojem na základě návodu k použití.
• Jako příslušenství a místo opotřebovaných a náhradních dílů používejte jen originální díly. Náhradní díly obdržíte u Vašeho specializovaného prodejce scheppach.
• Na objednávkách uvádějte naše výrobní čísla, typ a rok výroby přístroje.

⚠ POZOR

Přístroj a obalové materiály nejsou hračka! Dětem nepatří do rukou plastikové sáčky, fólie ani drobné součástky! Hrozí nebezpečí jejich spolknutí a udušení!

6. Montáž

Varování!

Než začnete na přístroji provádět nastavení, vždy z něj vyjměte akumulátor.

Před uvedením akumulátorového přístroje do provozu si bezpodmínečně přečtěte tyto pokyny:

- Akumulátor nabíjejte dodanou nabíječkou. Prázdný akumulátor je nabitý po cca 0,5–1 hodině.

7. Všeobecné bezpečnostní pokyny

⚠️ VAROVÁNÍ Přečtěte si pečlivě veškeré bezpečnostní pokyny a instrukce.

Pokud nedodržíte pokyny a instrukce, hrozí nebezpe-

čí úrazu elektrickým proudem, požáru a/nebo riziko vážných zranění.

Bezpečnost na pracovišti

a) Svou pracovní oblast udržujte tak, aby byla čistá a dobře osvětlená. Nepořádek a neosvětlené pracovní oblasti mohou vést k úrazům.
b) Nepracujte se zařízením v okolí ohroženém výbuchem, v němž se nacházejí kapaliny, plyny nebo prachy. Elektrické nástroje vyrábějí jiskry, které mohou zapálit prach nebo páry.
c) Elektrické nástroje během používání chraňte před dětmi a jinými osobami. Při rozptýlení byste mohli ztratit kontrolu nad zařízením.

Elektrická bezpečnost

a) Síťová zástrčka zařízení se musí hodit do zásuvky. Zástrčka se nesmí žádným způsobem změnit. Nepoužívejte zástrčky s adaptérem společně a se zařízeními s ochranným uzemněním. Nezměněné zástrčky a lícující zásuvky snižují riziko úrazu elektrickým proudem.
b) Vyhněte se tělesnému kontaktu s uzemněnými povrchy, jako jsou potrubí, topení, sporáky a chladničky. Existuje zvýšené riziko úrazu elektrickým proudem, je-li vaše tělo uzemněno.
c) Zařízení chraňte před deštěm nebo vlhkem. Vniknutí vody do elektrického zařízení zvyšuje riziko úrazu elektrickým proudem.
d) Kabel nepoužívejte k nestanovenému účelu jako je nošení zařízení, pověšení nebo vytáhnutí zástrčky ze zásuvky. Chraňte kabel před horkem, olejem, ostrými hranami nebo se pohybujícími díly zařízení. Poškozené nebo zapletené kabely zvyšují riziko úrazu elektrickým proudem.
e) Při práci s elektrickým nástrojem venku použijte jen prodlužovací kabely, které jsou povoleny pro vnější oblast. Použití prodlužovacího kabelu povoleného pro vnější oblast snižuje riziko úrazu elektrickým proudem.
f) Nelze-li se vyhnout provozu elektrického nástroje ve vlhkém okolí, použijte ochranný spínač proti chybnému proudu. Použití ochranného spínače proti chybnému proudu snižujte riziko úrazu elektrickým proudem.

3. Bezpečnost osob

a) Bud'te neustále pozorní, dbejte na to, co činíte a dejte se s rozumem do práce s elektrickým nástrojem. Nikdy nepoužívejte zařízení, jste-li unaveni nebo pod vlivem drog, alkoholu a léků. Už okamžik nepozornosti při použití zařízení může vést k závažným poraněním.
b) Noste osobní ochranné vybavení a vždy ochranné brýle. Nošení osobního ochranného
vybavení, jako je maska proti prachu, protiskluzná bezpečnostní obuv, ochranná přilba nebo ochrana proti sluchu, v závislosti na druhu a použití elektrické-

ho nástroje, zmenšuje riziko poranění.

c) Zabraňte nechtěnému uvedení do provozu. Před připojením k napájecímu napětí, před upnutím a nošením elektrického nástroje se ujistěte, že je vypnut. Máte-li při nošení zařízení prst na spínači ZAP / VYP nebo je zařízení zapnuto, může dojít k úrazům.
d) Před zapnutím zařízení odstraňte nastavovací nářadí nebo šroubováky. Nástroj nebo šroubovák, který se nachází v rotujícím dílu zařízení může způsobit poranění.
e) Vyhnešte se neobvyklému držení hlavy. Pečujte vždy o bezpečnou stabilní polohu a udržujte neustále rovnováhu. Tím můžete zařízení zejména v neočekávaných situacích lépe kontrolovat.
f) Noste vhodný oděv. Nenoste volný oděv nebo šperky. Chraňte vlasy, oděv a rukavice před pohyblivými díly. Volný oděv, šperk nebo vlasy mohou být zachyceny samopohyblivými díly.
g) Jsou-li namontována zařízení k vysávání a zachycování prachu, ujistěte se, že jsou tato připojena a správně použita. Správné použití těchto zařízení snižuje ohrožení prachem.

4. Pečlivé zacházení s elektrickými nástroji a jejich použití

a) Zařízení nepřetěžujte. Pro práci použijte k tomu určených elektrických nástrojů. S vhodným elektrickým nástrojem pracujete lépe a bezpečněji v udaném výkonnostním rozsahu.
b) Nepoužívejte elektrický nástroj, jehož vypínač je defektní. Elektrický Před nastavením zařízení, výměně dílů příslušenství nebo odstavením zařízení vytáhněte zástrčku ze zásuvky. Toto preventivní opatření brání nechtěnému spuštění zařízení.
d) Nepoužité elektrické nástroje skladujte tak, aby byly z dosahu dětí. Zařízení nenechejte používat osobami, které s ním nejsou se- známeny nebo

které si nepřečetly tyto návody. Elektrické nástroje jsou nebezpečné, používají- li je

nezkušené osoby. e) Ošetřujte zařízení s pečlivostí.

Zkontrolujte, fungují-li pohyblivé díly zařízení a neuvázly-li, jsou-li díly zlomené nebo poškozené, także je funkce zařízení ohrožena. Před použitím zařízení nechejte poškozené díly opravit. Příčina mnohých úrazů tkví ve špatně udržovaných elektrických nástrojích.

f) Udržujte řezací nástroje ostré a čisté. Pečlivě ošetřované řezací nástroje s ostrými řeznými hranami neuvíznou tak často a lze je snadněji vést.
g) Použijte elektrické nástroje, příslušenství, náhradní nástroje atd. Podle těchto návodů a tak, jak je pro tento speciální typ nástroje předepsáno. Přitom přihlédněte k pracovním podmínkám a prováděné činnosti. Použití elektrických nástrojů pro jiná než určená použití může vést k nebezpečným situacím.

Bezpečnostní pokyny pro akumulátorový vrtací šroubovák

Držte zařízení na izolovaných plochách rukojeti, ko-náte-li práce, při nichž se může šroub strefit do skry-tých vedení vedoucích proud nebo do vlastního síťo-vého kabelu. Kontakt šroubu s vedením pod napětím může také uvést kovové díly zařízení pod napětí a způsobit úraz elektrickým proudem.

Děti a osoby, které nemají dostatečnou znalost a zkušenost se zacházením se zařízením, nebo jejichž tělesné, senzorické nebo duševní schopnosti jsou omezeny, nesmějí zařízení používat bez dohledu nebo návodu osoby zodpovědné za jejich bezpečnost. Je třeba dávat pozor na děti, aby si se zařízením nehrály.

Zajistěte obrobek. S upínacími zařízeními nebo svěrákem je upevněný obrobek bezpečněji držen než vaší rukou.

JEDOVATÉ PRACHY!

Zpracováním vzniklých škodlivých / jedovatých prachů představuje ohrožení zdraví pro obsluhující osoby nebo osoby vyskytující se v blízkosti. Noste proto ochranné brýle a ochrannou masku proti prachu!

Nezpracujte materiál obsahující azbest. Azbest platí jako materiál vyvolávající rakovinu. Držte pevně elektrický nástroj. Při utažení a uvolnění šroubů se mohou krátkodobě vyskytnout reakční momenty.

Budte připraveni na velké reakční momenty, které způsobí zpětný ráz. Použitý nástroj se zablokuje, jeli elektrický nástroj přetlžen nebo pootočený ke zpracovávanému obrobku.

Při práci se zařizením, jakož i při přepravě, popř. skladování uvedte přepínač

směru otáčení do střední polohy (zablokování). Tak zabráníte nechtěnému rozběhu elektrického nástroje.

Pozor na rozvody!

Nebezpečí ! Ujistěte se, že při práci s elektrickým zařízením nenarazíte na

rozvody elektřiny, plynu nebo vody. Dříve než začnete vrtat do zdi nebo ji trhat,

proved'te kontrolu zkoušečkou.

8. Doplňující bezpečnostní pokyny

Pokyny pro akumulátor

1. Jednotka bateriových zdrojů akumulátorového zařízení není ve stavu při dodání nabitá. Před prvním uvedením do provozu je proto třeba akumulátor nabít.
2. Pro optimální výkon akumulátoru předcházejte

cyklům úplného vybití! Akumulátor nabíjejte často.

1. Akumulátor skladujte v chladu, nejlépe při teplotě 15 °C a nabitý minimálně na 40 %.
2. Akumulátory Li-lon podléhají přirozenému stárnutí. Akumulátor je třeba vyměnit nejpozději, když jeho výkonnost činí pouze 80 % nového akumulátoru! Slabé články ve staré jednotce bateriových zdrojů již nevyhovují vysokým požadavkům na výkon a představují bezpečnostní riziko.
3. Spotřebované akumulátory nevhazujte do otevřeného ohně. Nebezpečí výbuchu!
4. Akumulátor nezapalujte ani nepalte.
5. Akumulátory úplně nevybíjejte! Úplné vybití poškozuje akumulátorové články. Nejčastější příčinou úplného vybití jednotky bateriových zdrojů je dlouhé skladování, resp. nepoužívání částečně nabitých akumulátorů. Když výkon zřetelně poklesne, nebo zareaguje ochranná elektronika, ukončete práci. Akumulátor uskladněte teprve po úplném nabití.
6. Akumulátory, resp. Zařízení chraňte před přetížením! Přetížení vede rychle k přehřátí a poškození článků uvnitř tělesa akumulátoru, aniž by se přehřátí projevilo navenek.
7. Předcházejte poškozením a nárazům! Akumulátory, které spadly z výšky vyšší než jeden metr nebo byly vystavené silným nárazům, neprodleně vyměňte, i kdyby těleso jednotky bateriových zdrojů vypadalo nepoškozené. Akumulátorové články uvnitř mohou být vážně poškozené. Řídte se také pokyny pro likvidaci.
8. Pri přetížení a přehřátí vypne integrované ochranné odpojení z bezpečnostních důvodů zařízení. Pozor! Pokud ochranné odpojení vypnulo zařízení, již nepoužívejte vypínač. Může to vést k poškození akumulátoru.
9. Používejte pouze originální akumulátory. Použití jiných akumulátorů může vést ke zraněním, expozici a nebezpečí požáru.

Upozornění! Tento elektrický nástroj vytváří během provozu elektromagnetické pole. Toto pole může za určitých podmínek ovlivňovat aktivní nebo pasivní zdravotní implantáty. Pro snížení rizika vážných nebo smrtelných úrazů doporučujeme osobám se zdravotními implantáty, aby se před obsluhou tohoto elektrického nástroje obrátily na svého lékaře nebo na výrobce zdravotního implantátu.

Pokyny pro nabíječku a nabíjení

1. Řid'te se údaji uvedenými na typovém štítku nabíječky. Připojujte nabíječku pouze k napětí uvedenému na typovém štítku.
2. Chraňte nabíječku a kabel před poškozením a ostrými hranami. Poškozené kabely musí nepro-

dleně vyměnit kvalifikovaný elektrikář.

1. Nabiječku, akumulátory a akumulátorové zařízení chraňte před dětmi.
2. Nepoužívejte poškozené nabíječky.
3. Dodanou nabíječku nepoužívejte k nabíjení jiných akumulátorových zařízení.
4. Při velké námaze se jednotka bateriových zdrojů zahřeje. Před zahájením nabíjení nechte jednotku bateriových zdrojů vychladnout na pokojovou teplotu.
5. Akumulátory nenabíjejte nadměrně! Dodržujte maximální dobu nabíjení. Tyto doby nabíjení platí pouze pro vybité akumulátory. Několikanásobné vložení nabitého nebo částečně nabitého akumulátoru vede k nadměrnému nabití a k poškození článků. Akumulátory nenechávejte v nabíječce více dnů.
6. Nepoužívejte a nenabíjejte akumulátory, o kterých se domníváte, že byly naposledy nabité před více než 12 měsíci. Existuje vysoká pravděpodobnost, že akumulátor je nebezpečně poškozený (úplné vybití).
7. Nabíjení při teplotě nižší než 10 °C vede k chemickému poškození článku a může vést k požáru.
8. Nepoužívejte akumulátory, které se během nabíjení zahřály, protože akumulátorové články by mohly být nebezpečně poškozené.
9. Nepoužívejte akumulátory, které se během nabíjení vyklenuly, zdeformovaly, nebo vykazují neobvyklé symptomy (únik plynu, syčení, praskání...)
10. Akumulátor úplně nevybíjejte (doporučená úroveň vybití max. 80 %). Úplné vybití vede k předčasnému zestárnutí akumulátorových článků.
11. Baterie nikdy nenabíjejte bez dohledu!

Zbytková rizika

Stroj je zkonstruován podle aktuálního stavu techniky a podle uznávaných bezpečnostně-technických no- rem. Přesto se mohou během práce vyskytnout jed- notlivá zbytková rizika.

• Ohrožení zdraví zásahem elektrickým proudem při použití elektrických přívodních kabelů, které nebudou v pořádku.
• Kromě toho mohou přes všechna přijatá preventivní opatření vzniknout zbytková rizika, která nebudou zjevná.
• Zbytková rizika mohou být minimalizována, budete-li dodržovat jak „Bezpečnostní pokyny“, tak „Určené použití“ a pokyny k obsluze.
• Zabraňte náhodnému spuštění stroje: při vložení vidlice do elektrické zásuvky nesmí být stisknut hlavní spínač. Použijte nástroj doporučený v této příručce. Tím zajistíte optimální výkon vašeho stroje.
• Při provozu stroje nevkládejte ruce do pracovního prostoru.

9. Použití podle účelu určení

Stroj smí být používán pouze podle svého účelu určení. Každé další, toto překračující použití, neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/obsluhující osoba a ne výrobce.

Součásti použiti podle účelu určeni je take dbat bezpečnostních pokynů, tak jako navodu k montaži a provozních pokynů v navodu k použiti.

Osoby, ktere stroj obsluhuji a udržuji, musi byt s timto seznamy a byt poučeny o možnych nebezpečich. Kromě toho musi byt co nejpřisněji dodržovany platne předpisy k předchazeni urazům.

Dale je třeba dodržovat ostatni všeobecna pravidla v pracovnělekařskych a bezpečnostně technickych oblastech.

Změny na stroji zcela vylučuji ručeni vyrobce a z toho vznikle škody.

Stroj smí být používán jen s originálním příslušenstvím a originálními nástroji výrobce.

Je nutné dodržovat veškeré předpisy výrobce týkající se bezpečnosti, práce a údržby stroje, a také rozměry uvedené v technických datech.

Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.

10. Instalace

⚠ POZOR!

Před uvedením do provozu přístroj bezpodmínečně kompletně smontujte!

V zájmu dlouhé životnosti akumulátoru, byste se měli starat o včasné nabití LI akumulátorového článku. To je v každém případě třeba tehdy, když zjistíte, že výkon akumulátorového přístroje klesá.

Nabíjení pouzdra s bateriemi

NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM! Před čištěním nebo údržbou nabíječky nebo pouzdra s bateriemi vytáhněte vždy zástrčku ze sítě.

Upozornění! Nové nebo dlouho nepoužívané pouzdro s bateriemi se musí před prvním / opětovným použitím znovu nabít. Své plné kapacity dosáhne pouzdro s bateriemi po ca 3–5 nabíjecích cyklech.

POZOR! Než pouzdro s bateriemi vytáhnete z nabíječky nebo je do ní vložíte, vytáhněte vždy zástrčku

ze sítě.

Pouzdro s bateriemi nenabíjejte, je-li okolní teplota nižší než 10 °C nebo vyšší než 40 °C.

1. Akumulátorový modul 6 vsad'te do rychlé nabíječky 15 (viz obr. C).
2. Zastrčte zástrčku do zásuvky. Nyní červeně blikající LED kontrolka nabíjecího stavu 16 zobrazuje nabíjecí postup. Červená kontrolka nabíjení LED 16 zhasne, jakmile je pouzdro s bateriemi nabité.
3. Zelená kontrolka nabíjení LED 17 Vám signalizuje, že nabíjení je u konce a pouzdro s bateriemi 6 je připraveno k použití.

Pouzdro s bateriemi nikdy nenabíjejte bezprostředně po rychlonabíjení ještě podruhé. Hrozí nebezpečí, že se pouzdro s bateriemi nabije příliš, čímž se zkrátí životnost akumulátoru a nabíječky.

Mezi po sobě následujícími nabíjeními vypínejte nabíječku alespoň na 15 minut. Vytáhněte síťovou zástrčku ze zásuvky.

Vložení / vyjmutí pouzdra s bateriemi do / ze zařízení

Ujistěte se, že zařízení je vypnuté, než do něj vložíte akumulátor. Vložení akumulátoru do elektrického nástroje, který je zapnutý, může způsobit zranění.

Vložení akumulátorového modelu:

Uvedte přepínač směru otáčení 2 do střední polohy (zablokování) a nechejte akumulátorový modul 6 se zapadnout do rukojeti.

Stiskněte tlačítko k odblokování 7 a odejměte akumulátorový modul.

Výměna nástrojů

Vrtací šroubovák má plně automatickou aretaci vřetene a je vybaven jednopouzdrovým sklíčidlem.

Je-li motor v klidu, větev pohonu se automaticky zablokuje, także rychloupínací sklíčidlo 13 můžete otevřít otáčením. Po upnutí požadovaného nástroje a utažení sklíčidla vrtáku můžete okamžitě pokračovat v práci. Aretace vřetene se automaticky uvolní spuštěním motoru (aktivace spínače ZAP / VYP 3 ).

Předvolba točivého momentu

Pomocí předvolby točivého momentu 14 můžete na- stavit otáčivou sílu.

Zvolte nižší stupeň pro malé šrouby, měkké materiály.

Zvolte vyšší stupeň pro velké šrouby, tvrdé materiály, resp. při vyšroubovávání šroubů.

Při vrtacích pracích zvolte stupeň vrtání tak, že předvolbu točivého momentu nastavíte do polohy.

Při vrtacích pracích posuňte také přepínač rychlosti

1 dopředu (poloha: 2).

Dvourychlostní pohon

POZOR! Volič chodu 1 stiskněte jen za klidového stavu zařízení. Jinak hrozí poškození zařízení.

V první rychlosti (přepínač rychlosti 1 v poloze: 1) dosáhnete frekvence otáček ca min-1 a vysoký točivý moment. Toto nastavení je vhodné pro veškerá šroubování, ale také k použití příslušenství (viz příklad obr. B).

Ve druhé rychlosti (přepínač rychlosti 1 v poloze: 2) dosáhnete frekvence otáček ca min-1 pro provádění vrtacích prací (viz příklad obr. A).

Uvedení do provozu

Zapnutí / vypnutí

Zapínání:

Pro spuštění zařízení stiskněte spínač ZAP / VYP 3 a držte jej stisknutý.

LED pracovní světlo 12 svítí při lehce nebo úplně stisknutém spínači ZAP / VYP 3 a umožní tak osvětlení pracovní oblasti při nepříznivých světelných podmínkách. Vypínání:

Pro vypnutí zařízení uvolněte spínač ZAP / VYP 3.

Nastavení rychlosti

Přepínač ZAP / VYP 3 disponuje proměnnou regulací otáček. Lehké stisknutí spínače ZAP / VYP 3 způsobí nízký počet otáček. S přibývajícím tlakem se počet otáček zvýší.

Upozornění: Integrovaná brzda motoru pečuje o rychlý klidový stav.

Přepínání směru otáčení Směr otáčení změníte tak, že přepínač směru otáčení 2 stisknete směrem doprava, resp. doleva.

Tipy a triky

Před spuštěním zkontrolujte, zda je šroubovací nebo vrtací vložka správně umístěna, tzn. Zda sedí uprostřed sklíčidla vrtáku.

Šroubovací břity jsou charakteristické svými mírami a svým tvarem. Nejste-li si jistí, vyzkoušejte nejprve, zda je břit umístěn ve šroubovací hlavě bez vůle.

Točivý moment:

Speciálně menší šrouby a brity se mohou poškodit, pokud nastavíte príliš vysoký točivý moment a / nebo príliš velkou frekvenci otáček na stroji.

Tvrdý šroubovací spád (v kovu):

Zvlášť vysoké točivé momenty vznikají např. U kovo- vých šroubových spojů při použití vložek nástrčných klíčů. Zvolte nižší frekvenci otáček.

Měkký šroubovací spád (např. v měkkém dřevě):

I zde šroubujte při nízké frekvenci otáček, aby se nepoškodily např. dřevěné povrchy při kontaktu se šroubovací hlavou z kovu. Použijte záhlubník.

Při vrtání do dřeva, kovů a jiných materiálů dodržujte bezpodmínečně tyto pokyny:

U malého průměru vrtáku používejte vysokou frekvenci otáček a u velkého růměru vrtáku nízkou frekvenci otáček.

U tvrdých materiálů vybírejte nízkou frekvenci otáček, u měkkého materiálu vysokou frekvenci otáček.

Obrobek zajistěte nebo upevněte (je-li to možné) do upínacího zařízení.

Označte místo, na němž se má vrtat, důlčíkem nebo hřebíkem a k navrtání zvolte nízkou frekvenci otáček.

Rotující vrták vytáhněte několikrát z vrtaného otvoru, abyste odstranili odštěpky nebo vrtnou moučku a abyste otvor odvzdušnili.

Vrtání do kovu:

Používejte vrták na kov z vysoce výkonné řezné oceli (HSS). Chcete-li dosáhnout nejlepších výsledků, měli byste vrták chladit olejem. Vrták na kov se může použít i k vrtání do umělé hmoty.

Vrtání do horniny:

Použijte vrták na horninu osazený tvrdým kovem.

Vrtání do dřeva:

Použijte vrták do dřeva s vycentrovanou špičkou. U hlubokých otvorů používejte „šroubovítý vrták”, u vel- kých průměrů Forstnerův vrták. Malé šrouby v měk- kém dřevě můžete přímo zašroubovat I bez předvr- tání.

Elektrická přípojka

Instalovaný elektromotor je zabudován v provozuschopném stavu. Přípojka musí odpovídat příslušným předpisům VDE a DIN.

Těmto předpisům musí odpovídat síťová přípojka zákazníka i použité prodlužovací kabely.

Vadný elektrický přívodní kabel

U elektrických přívodních kabelů často dochází k poškození izolace.

Jeho příčinami mohou být:

- Poškození tlakem, je-li přívodní kabel veden oknem nebo štěrbinou ve dveřích.

- Prohnutí kvůli nevhodnému upevnění nebo vedení přívodního kabelu.

- Zlomení kvůli přejíždění přes přívodní kabel.

• Poškození izolace kvůli vytrhnutí z elektrické zá-suvky ve stěně.
• Protržení v důsledku stárnutí izolace.

Tyto vadné elektrické přívodní kabely nesmí být používány a kvůli poškození izolace jsou životu nebezpečné.

Pravidelně kontrolujte poškození elektrických přívodních kabelů. Dávejte pozor, aby nebyl přívodní kabel při kontrole připojen do elektrické sítě. Elektrické přívodní kabely musí odpovídat příslušným předpisům VDE a DIN. Používejte pouze přívodní kabely s označením H05VV-F.

Uvedení typového označení na přívodním kabelu je povinné.

11. Čištění

Nebezpečí!

Před všemi čisticími pracemi vyjměte akumulátor.

Čištění

• Udržujte bezpečnostní zařízení, větrací otvory a kryt motoru tak prosté prachu a nečistot, jak jen to je možné. Otřete přístroj čistým hadrem nebo ho profoukněte stlačeným vzduchem při nízkém tlaku.
• Doporučujeme přímo po každém použitipřístroj vyčistit.
• Pravidelně přístroj čistěte vlhkým hadrem a trochou mazlavého mýdla. Nepoužívejte čisticí prostředky nebo rozpouštědla; tyto by mohly narušit plastové díly přístroje. Dbejte na to, aby se do přístroje nedostala voda. Vniknutí vody do elektrického přístroje zvyšuje riziko úderu elektrickým proudem.

12. Skladování

Uložte přístroj a jeho příslušenství na tmavém, suchém místě, chráněném před mrazem a nedostupném pro děti. Optimální skladovací teplota se pohybuje mezi 5 a 30°C. Elektrický přístroj uchovávejte v originálním obalu. Elektrický přístroj zakryjte, aby byl chráněný před prachem nebo vlhkem. Návod k obsluze uložte u přístroje.

13. Údržba

Uvnitř prístroje se nevyskytují žádné další dily vyžadující údržbu.

Připojení a opravy elektrického

Připojení a opravy elektrického vybavení mohou provádět pouze odborní elektrikáři.

Při zpětných dotazech uvádějte prosím tyto údaje:

• Typ proudu napájejícího motor
• Údaje z typového štítku stroje
• Údaje z typového štítku motoru

Servisní informace

Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotrebení přiměřenému použití nebo přirozenému opotrebení, resp. jsou potřebné jako spotřební materiál.

Rychle opotřebitelné díly*: Brusné kotouče, uhlíkové kartáče

* není nutně obsaženo v rozsahu dodávky!

14. Odstraňování závad

Následující tabulka zobrazuje chybové příznaky a popisuje, jak lze provést nápravu, pokud Váš stroj nepracuje správně. Pokud nemůžete problém lokalizovat a odstranit, obraťte se na Vaši servisní dílnu.

Porucha Možná příčina Řešení
Přístroj se nespouští	Vybitý akumulátor	Zkontrolujte akumulátor a případně zajistěte opravu kvalifikovaným elektrikářem
	Vadný spínač/vypínač Oprava autorizovaným servisním střediskem
	Vadný motor Oprava autorizovaným servisním střediskem
Motor se zastavuje během provozu	Vybitý akumulátor Nabijte akumulátor
	Akumulátor není správně nasazen Znovu vložte akumulátor
	Akumulátor je vadný	Vyčistěte kontakty, vyměňte originální akumulátor
Snížený výkon	Spotřebovaný akumulátor Akumulátor	vyměňte
	Akumulátor není zcela nabitý Nabijte akumulátor

15. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace surovin. Příslušenství je vyrobeno z rozdílných materiálů, jako např. kov a plasty. Defektní součástky odevzdejte k likvidaci zvláštních odpadů. Zeptejte se v odborné prodejně nebo na místním zastupitelství!

Odpadní zařízení nesmějí být likvidována spolu s domácím odpadem!

Tento symbol upozorňuje, že tento výrobek ne-smí být podle směrnice o odpadních elektric-kých a elektronických zařízeních (2012/19/EU) a vnitrostátních zákonů likvidován spolu s do-mácím odpadem. Tento výrobek musí být odevzdán ve sběrném středisku určeném k tomuto účelu. To lze provést například vrácením při nákupu podobné-ho výrobku nebo odevzdáním v autorizovaném sběr-ném středisku pro recyklaci odpadních elektrických a elektronických zařízení. Nesprávné zacházení s odpadními zařízeními může mít vzhledem k potenci-álně nebezpečným látkám, které jsou v odpadních elektrických a elektronických zařízeních často obsa-žené, negativní dopad na životní prostředí a lidské zdraví. Správnou likvidací tohoto výrobku přispíváte také k efektivnímu využívání přirodních zdrojů. Informace o sběrných střediscích pro odpadní zařízení můžete získat u svého magistrátu, veřejnoprávní in-stituce pro nakládání s odpady, autorizovaného orgánu pro likvidaci odpadních elektrických a elektronických zařízení nebo služby svozu odpadu.

Baterie a akumulátory nesmí být likvidovány spolu s domácím odpadem!

Jako spotřebitelé jste ze zákona povinni odevzdat všechny baterie a akumulátory, at už obsahují či neobsahují znečišťující látky*, do sběrného střediska ve Vaší obci/okrese nebo v prodejně, aby bylo možné je zneškodnit šetrně k životnímu prostředí.

- Před likvidací zařízení a baterií vyjměte baterie z laseru.

Akumulátorový vřtací

skrutkovač:

Menovité napätie: 20 V

Otáčky naprázdno: 1. stupeň: max. 450 min-1

Otáčky naprázdno: 2. stupeň: max. 1600 min-1

Rozsah upínania

upínadla vrtáka: max. 13 mm

Max. krútiaci moment: 40 N m

Akumulátor:

Typ: LÍTIOVO-IÓNOVÝ

Menovité napätie: 20 V

Kapacita: 2 Ah

• Vrtačka
  • 1 držák
  • 1 držák Fleixbler
• 2 x 2Ah baterie
  • 1ks nabíječka (4a nabíječka)
• Preklad originálu návodu na obsluhu

5. Vybalenie

7. Všeobecné bezpečnostné upozornenia

Elektrická bezpečnost'

f) Rezné nástroje udržiavajte ostré a čisté. Starostlivo ošetrované rezné nástroje s ostrými reznými hranami sa menej zasekávajů a dajů sa l'ahšie viest'.

Nikdy nehoblujte po kovových predmetoch. Hoblovací nôž / nožový hriadel' 17

sa inak poškodí. Zaistite obrábaný predmet. Na uchytenie obrábaného predmetu použite upínacie zariadenia / zverák. Tak bude uchytený bezpečnejšie než rukou.

Nebezpečenstvo ! Ubezpečte sa, že pri práci s elektrickým náradím nenarazíte

Bezpečnostné, pracovné a údržbárske predpisy výrobcu, ako aj uvedené rozmery v technických údajoch musia byt' dodržané.

Pred uvedením do činnosti

Nabite akumulátor

NEBEZPEČENSTVO ZÁSAHU ELEKTRICKÝM PRÚDOM!

Pred čistením alebo údržbou nabíjačky alebo akumulátora vždy vytiahnite zástrčku zo siete.

Nikdy nenabíjajte akumulátor druhý-krát ihneď po rýchlonabíjaní. Hrozí nebezpečenstvo, že akumulátor prebi-jete a skrátite tým životnosť aku-mulátora a nabíjačky.

Akumulátorový vrtací skrutkovač má plno-automatic- kú aretáciu vretena a je vybavený upínadlom.

Pri zastavení motora sa pohon zaistí, także môžete rýchloupínadlo 13 otvorit otočením. Po nasadení požadovaného nástroja a jeho zaistení otočením upínadla, môžete ihned' pracovat' d'alej. Aretácia vretena sa uvolní automaticky s rozbehom motora (stlačením vypínača 3).

Predvol'ba krútiaceho momentu

Na druhý stupeň (prepínač 1 v polohe: 2)

skrutky. Použite záhlbník.

Používajte vrtáky na kameň osadené tvrdým kovom.

Vítanie do dreva:

• druh prúdu motora,
• údaje z typového štítka stroja,
• údaje o motore z typového štítka.

Servisné informácie

* nie je bezpodmienečne obsiahnuté v objeme dodávky!

Staré zariadenia nevyhadzujte do domového odpadu!

Batérie a akumulátory nevyhadzujte do domového odpadu!

Viditelné vady jsou poukazatelné během 8 dní od obdržení zboží, jinak ztrácí zákazník všechny nároky týkající se takovýchto vad. Poskytujeme záruku na naše stroje, s kterými je správně zacházeno, na dobu zákonné záruční lhůty začínající od doručení tak, že bezplatně vyměníme každou část stroje, která se během této doby může stát prokazatelné nepoužitelnou následkem

materiálové či výrobní vady. Na díly, které sami neopravujeme, poskytujeme záruku pouze v rozsahu , v němž nám přísluší nárok na záruční plnění vůči subdodavateli . Náklady na instalaci nového dílu nese zákazník. Nárok na výměnu zboží, na slevu a jiné nároky na odškodnění jsou vyloučené.

Gwarancja PL
