BEDIENUNGSANLEITUNG CID4020Li SCHEPPACH

Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!

AKKU-SCHLAGBOHRSCHRAUBER Originalbedienungsanleitung

6 www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 4 | DE Erklärung der Symbole auf dem Gerät Die Verwendung von Symbolen in diesem Handbuch soll Ihre Aufmerksamkeit auf mögliche Risiken lenken. Die Sicher- heitssymbole und Erklärungen, die diese begleiten, müssen genau verstanden werden. Die Warnungen selbst beseitigen keine Risiken und können korrekte Massnahmen zum Verhüten von Unfällen nicht ersetzen. Warnung - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbei- tet werden! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken. Akku vor Temperaturen über 40°C schützen Li-Ion Werfen Sie Akkus nicht in den Hausmüll www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 5 | DE Inhaltsverzeichnis: Seite:

9. Bestimmungsgemäße Verwendung .......................................... 11

15. Entsorgung und Wiederverwertung .......................................... 14 www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 6 | DE Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

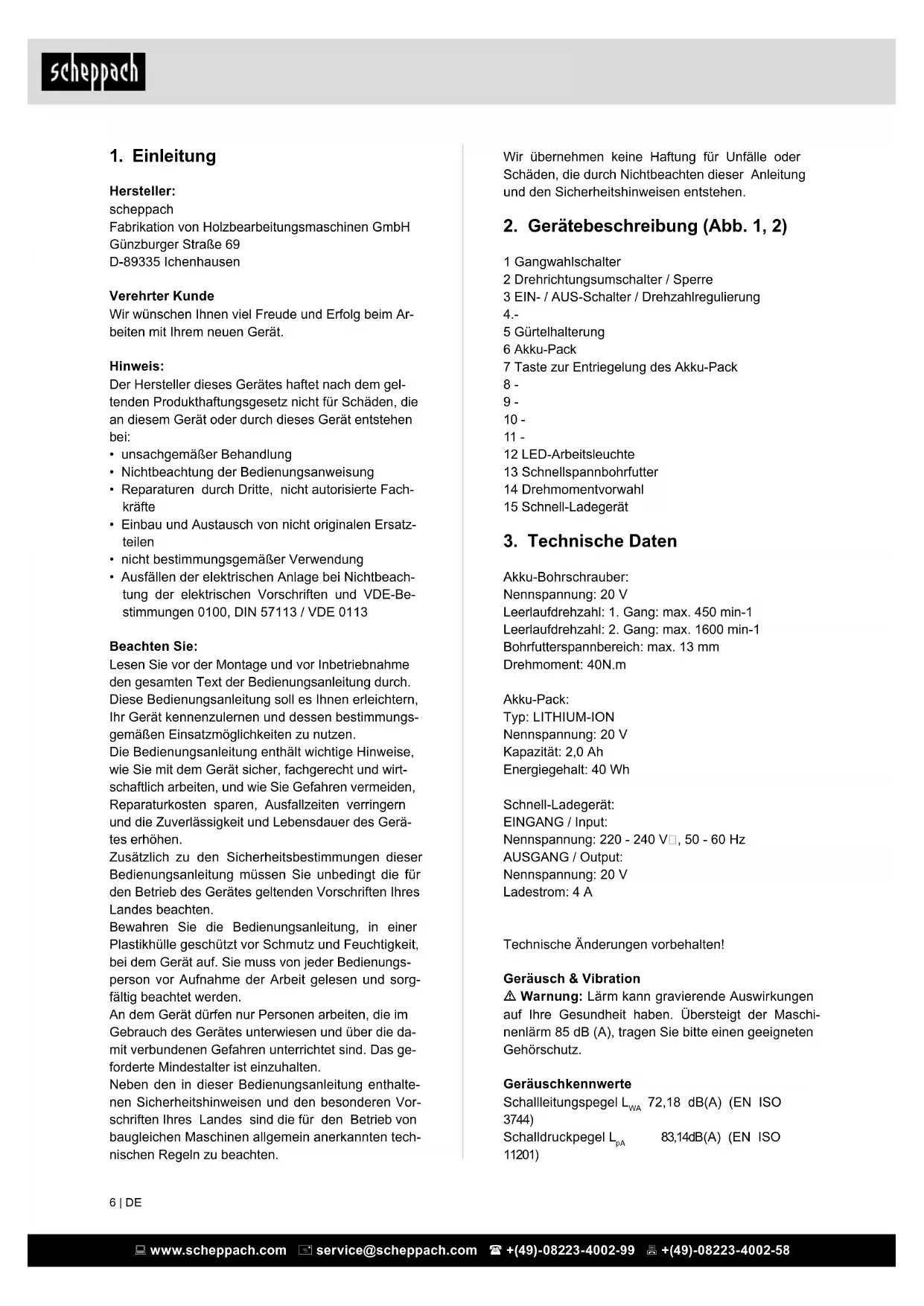

2. Gerätebeschreibung (Abb. 1, 2)

1 Gangwahlschalter 2 Drehrichtungsumschalter / Sperre 3 EIN- / AUS-Schalter / Drehzahlregulierung 4.- 5 Gürtelhalterung 6 Akku-Pack 7 Taste zur Entriegelung des Akku-Pack

12 LED-Arbeitsleuchte 13 Schnellspannbohrfutter 14 Drehmomentvorwahl 15 Schnell-Ladegerät

Akku-Bohrschrauber: Nennspannung: 20 V Leerlaufdrehzahl: 1. Gang: max. 450 min-1 Leerlaufdrehzahl: 2. Gang: max. 1600 min-1 Bohrfutterspannbereich: max. 13 mm Drehmoment: 40N.m Akku-Pack: Typ: LITHIUM-ION Nennspannung: 20 V Kapazität: 2,0 Ah Energiegehalt: 40 Wh Schnell-Ladegerät: EINGANG / Input: Nennspannung: 220 - 240 V∼, 50 - 60 Hz AUSGANG / Output: Nennspannung: 20 V Ladestrom: 4 A Technische Änderungen vorbehalten! Geräusch & Vibration m Warnung: Lärm kann gravierende Auswirkungen auf Ihre Gesundheit haben. Übersteigt der Maschi- nenlärm 85 dB (A), tragen Sie bitte einen geeigneten Gehörschutz. Geräuschkennwerte Schallleitungspegel L

Hersteller: scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen Verehrter Kunde Wir wünschen Ihnen viel Freude und Erfolg beim Ar- beiten mit Ihrem neuen Gerät. Hinweis: Der Hersteller dieses Gerätes haftet nach dem gel- tenden Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• unsachgemäßer Behandlung

• Nichtbeachtung der Bedienungsanweisung

• Reparaturen durch Dritte, nicht autorisierte Fach- kräfte

• Einbau und Austausch von nicht originalen Ersatz- teilen

• nicht bestimmungsgemäßer Verwendung

• Ausfällen der elektrischen Anlage bei Nichtbeach- tung der elektrischen Vorschriften und VDE-Be- stimmungen 0100, DIN 57113 / VDE 0113 Beachten Sie: Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text der Bedienungsanleitung durch. Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Gerät kennenzulernen und dessen bestimmungs- gemäßen Einsatzmöglichkeiten zu nutzen. Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Gerät sicher, fachgerecht und wirt- schaftlich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Gerä- tes erhöhen. Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Betrieb des Gerätes geltenden Vorschriften Ihres Landes beachten. Bewahren Sie die Bedienungsanleitung, in einer Plastikhülle geschützt vor Schmutz und Feuchtigkeit, bei dem Gerät auf. Sie muss von jeder Bedienungs- person vor Aufnahme der Arbeit gelesen und sorg- fältig beachtet werden. An dem Gerät dürfen nur Personen arbeiten, die im Gebrauch des Gerätes unterwiesen und über die da- mit verbundenen Gefahren unterrichtet sind. Das ge- forderte Mindestalter ist einzuhalten. Neben den in dieser Bedienungsanleitung enthalte- nen Sicherheitshinweisen und den besonderen Vor- schriften Ihres Landes sind die für den Betrieb von baugleichen Maschinen allgemein anerkannten tech- nischen Regeln zu beachten. www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 7 | DE

7. Allgemeine Sicherheitshinweise

m WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen sorgfältig durch. Wenn die Hinweise und Anweisungen nicht beach- tet werden, besteht die Gefahr eines Stromschlags, Brands und/oder das Risiko von ernsthaften Verlet- zungen. m WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen sorgfältig durch. Wenn die Hinweise und Anweisungen nicht beach- tet werden, besteht die Gefahr eines Stromschlags, Brands und/oder das Risiko von ernsthaften Verlet- zungen. Arbeitsplatz-Sicherheit a) Halten Sie Ihren Arbeitsbereich sauber und gut be- leuchtet. Unordnung und unbeleuchtete Arbeitsberei- che können zu Unfällen führen. b) Arbeiten Sie mit dem Elektrowerkzeug nicht in ex- plosionsgefährdeter Umgebung, in der sich brennba- re Flüssigkeiten, Gase oder Stäube benden. Elekt- rowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ab- lenkung können Sie die Kontrolle über das Gerät ver- lieren. Elektrische Sicherheit a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie kei- ne Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und pas- sende Steckdosen verringern das Risiko eines elekt- rischen Schlages. b) Vermeiden Sie Körperkontakt mit geerdeten Ober- ächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie Elektrowerkzeuge von Regen oder Näs- se fern. Das Eindringen von Wasser in ein Elektro- gerät erhöht das Risiko eines elektrischen Schlages. d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektri- schen Schlages. e) Wenn Sie mit einem Elektrowerk- zeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Au- ßenbereich geeigneten Verlängerungskabels verrin- gert das Risiko eines elektrischen Schlages. f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umge- Unsicherheit K wa/pA 3 dB(A) Vibrationskennwerte Vibration a

2,06 m/s² Unsicherheit K

- Bit Satz - Halter - Flexibler Halter - 2 x Akkus 2A - 1 x Ladegerät 4Ah

• Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig heraus.

• Entfernen Sie das Verpackungsmaterial sowie Ver- packungs-/ und Transportsicherungen (falls vor- handen).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden. Bei Beanstandungen muss sofort der Zubringer verständigt werden. Spätere Reklamationen werden nicht anerkannt.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

• Machen Sie sich vor dem Einsatz anhand der Be- dienungsanleitung mit dem Gerät vertraut.

• Verwenden Sie bei Zubehör sowie Verschleiß- und Ersatzteilen nur Originalteile. Ersatzteile erhalten Sie bei Ihrem Fachhändler.

• Geben Sie bei Bestellungen unsere Artikelnum- mern sowie Typ und Baujahr des Gerätes an. m ACHTUNG! Gerät und Verpackungsmaterial sind kein Kin- derspielzeug! Kinder dürfen nicht mit Kunst- stoffbeuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsge- fahr!

Warnung! Ziehen Sie immer den Akku heraus, bevor Sie Einstellungen am Gerät vornehmen. Lesen Sie vor der Inbetriebnahme Ihres Akku- Gerä- tes unbedingt diese Hinweise:

• Laden Sie den Akku mit dem Ladegerät. Ein leerer Akku ist nach ca. 0,5-1 Stunde aufgeladen. www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 8 | DE dem passenden Elektrowerkzeug arbeiten Sie bes- ser und sicherer im angegebenen Leistungsbereich. b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. c) Ziehen Sie den Stecker aus der Steckdose, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichts- maßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges. d) Bewahren Sie unbenutzte Elektrowerkzeuge au- ßerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht ge- lesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. e) Pegen Sie Elektrowerkzeuge mit Sorgfalt. Kont- rollieren Sie, ob bewegliche Teile einwandfrei funktio- nieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektro- werkzeuges beeinträchtigt ist. Lassen Sie beschä- digte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewar- teten Elektrowerkzeugen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen. g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatz- werkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektro- werkzeugen für andere als die vorgesehenen Anwen- dungen kann zu gefährlichen Situationen führen. Sicherheitshinweise für Akku-Bohrschrauber Halten Sie das Gerät an den isolierten Griffächen, wenn Sie Arbeiten ausführen, bei denen die Schraube verborgene Stromleitungen oder das eige- ne Netzkabel treffen kann. Der Kontakt der Schraube mit einer spannungsfüh- renden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen. Dieses Gerät ist nicht dafür bestimmt, durch Perso- nen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und / oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisun- gen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Sichern Sie das Werkstück. Ein mit Spannvorrichtun- gen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand. bung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Feh- lerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie stets aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elek- trowerkzeug, wenn Sie müde sind oder unter dem Einuss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Ge- brauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen. b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung wie Staubmaske,rutschfeste Si- cherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verrin- gert das Risiko von Verletzungen. b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung wie Staubmaske,rutschfeste Si- cherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verrin- gert das Risiko von Verletzungen. c) Vermeiden Sie eine unbeabsichtigte Inbetriebnah- me. Vergewissern Sie sich, dass das Elektrowerk- zeug ausgeschaltet ist, bevor Sie es an die Strom- versorgung anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät bereits eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schrauben- schlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil bendet, kann zu Verletzungen führen. e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewe- genden Teilen erfasst werden. g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer Staubabsaugung kann Gefährdungen Verwendung und Behandlung des Elektrowerkzeugs a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 9 | DE gerung bzw. Nichtnutzung teilentladener Akkus. Beenden Sie den Arbeitsvorgang sobald die Leis- tung merklich nachlässt oder die Schutzelektro- nik anspricht. Lagern Sie den Akku erst nach voll- ständiger Auadung.

8. Akkus bzw. Gerät vor Überlastung schützen!

Überlastung führt rasch zur Überhitzung und Zell- schädigung im Innern des Akkugehäuses, ohne dass die Überhitzung äußerlich zu Tage tritt.

9. Vermeiden Sie Beschädigungen und Stöße!

Ersetzen Sie Akkus, die Ihnen aus über einem Meter heruntergefallen sind oder die heftigen Stößen ausgesetzt waren unverzüglich, auch wenn das Gehäuse des Akkupacks unbeschä- digt erscheint. Die Akkuzellen im Inneren können ernsthaft beschädigt sein. Beachten Sie hierzu auch die Entsorgungshinweise.

10. Bei Überlastung und Überhitzung schaltet die

integrierte Schutzabschaltung das Gerät aus Sicherheitsgründen ab. Achtung! Betätigen Sie den Ein-/ Ausschalter nicht mehr, wenn die Schutzabschaltung das Gerät abgeschaltet hat. Dies kann zu Schaden am Akku führen.

11. Verwenden Sie nur original Akkus. Der Einsatz

von anderen Akkus kann zu Verletzungen; Ex- position und Brandgefahr fuhren. Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Ver- letzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Her- steller vom medizinischen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird. Hinweise zum Ladegerät und Ladevorgang

1. Beachten Sie die angegebenen Daten auf dem

Typenschild des Ladegeräts. Schließen Sie das Ladegerät nur an die auf dem Typenschild ange- gebene Netzspannung an.

2. Schützen Sie das Ladegerät und die Leitung vor

Beschädigung und scharfen Kanten. Beschädigte Kabel sind unverzüglich durch einen Elektrofach- mann auszutauschen.

3. Ladegerät, Akkus und Akkugerät vor Kindern

4. Keine beschädigten Ladegeräte verwenden.

5. Verwenden Sie das mitgelieferte Ladegerät nicht

zum Laden von anderen Akkugeräten.

6. Bei starker Beanspruchung erwärmt sich der Ak-

ku-Pack. Lassen Sie den Akku-Pack vor Beginn des Ladevorgangs auf Raumtemperatur abküh- len.

7. Akkus nicht Überladen! Beachten Sie die ma-

ximalen Ladezeiten. Diese Ladezeiten gelten nur für entladene Akkus. Mehrfaches Einstecken ei- Giftige STÄUBE! Die durch die Bearbeitung entstehenden schädlichen / giftigen Stäube stellen eine Gesundheitsgefährdung für die Bedienperson oder in der Nähe bendliche Personen dar. Tragen Sie Schutzbrille und Staub- maske! Bearbeiten Sie kein asbesthaltiges Material. Asbest gilt als rebserregend. Halten Sie das Elektrowerkzeug fest. Beim Festzie- hen und Lösen von Schrauben können kurzfristig hohe Reaktionsmomente auftreten. Schalten Sie das Elektrowerkzeug sofort aus, wenn das Einsatzwerk- zeug blockiert. Seien Sie auf hohe Reaktionsmomente gefasst, die einen Rückschlag verursachen. Das Einsatzwerk- zeug blockiert, wenn das Elektrowerkzeug überlastet wird oder es im zu bearbeitenden Werkstück verkantet. Bei Arbeiten am Gerät, sowie Transport bzw. Aufbe- wahrung bringen Sie den Drehrichtungsumschalter in die Mittelposition (Sperre). So verhindern Sie unbe- absichtigtes Anlaufen des Elektrowerkzeuges. Achtung Leitungen! Gefahr ! Vergewissern Sie sich, dass Sie nicht auf Strom-, Gas- oder Wasserleitungen stoßen, wenn Sie mit einem Elektrowerkzeug arbeiten. Prüfen Sie ggf. mit einem Leitungssucher, bevor Sie in eine Wand bohren bzw. aufschlitzen.

8. Zusätzliche Sicherheitshinweise

1. Der Akku-Pack des Akkugerätes ist im Lieferzu-

stand nicht geladen. Vor der ersten Inbetriebnah- me muss deshalb der Akku aufgeladen werden.

2. Für eine optimale Akkuleistung vermeiden Sie

tiefe Entladungszyklen! Laden Sie Ihren Akku häug.

3. Lagern Sie Ihren Akku kühl, am besten bei 15°C,

und zumindest 40% geladen.

4. Lithium-Ionen Akkus unterliegen einer natürli-

chen Alterung. Spätestens wenn die Leistungs- fähigkeit des Akkus nur mehr 80% des Neu- zustandes entspricht, muss der Akku ersetzt werden! Geschwächte Zellen in einem gealter- ten Akku-Pack sind den hohen Leistungsanfor- derungen nicht mehr gewachsen und stellen so ein Sicherheitsrisiko dar.

5. Verbrauchte Akkus nicht ins offene Feuer werfen.

6. Akku nicht anzünden oder Verbrennung ausset-

7. Akkus nicht Tiefenentladen! Tiefenentladung

schädigt die Akkuzellen. Die häugste Ursache für die Tiefentladung von Akkupacks ist lange La- www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 10 | DE Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise, so- wie die Montageanleitung und Betriebshinweise in der Bedienungsanleitung. Personen welche die Maschine bedienen und war- ten, müssen mit dieser vertraut und über mögliche Gefahren unterrichtet sein. Darüber hinaus sind die geltenden Unfallverhütungs- vorschriften genauestens einzuhalten. Sonstige allgemeine Regeln in arbeitsmedizinischen und sicherheitstechnischen Bereichen sind zu be- achten. Veränderungen an der Maschine schließen eine Haf- tung des Herstellers und daraus entstehende Schä- den gänzlich aus. Die Maschine darf nur mit Originalteilen und Original- zubehör des Herstellers betrieben werden. Die Sicherheits-, Arbeits- und Wartungsvorschriften des Herstellers sowie die in den Technischen Daten Bitte beachten Sie, dass unsere Geräte bestim- mungsgemäß nicht für den gewerblichen, handwerk- lichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrie- ben sowie bei gleichzusetzenden Tätigkeiten einge- setzt wird.

10. In Betrieb nehmen

m ACHTUNG! Vor der Inbetriebnahme das Gerät unbedingt komplett montieren! Im Interesse einer langen Lebensdauer des Akku- Packs sollten Sie für eine rechtzeitige Wiederaua- dung des LI-Akku-Packs sorgen. Dies ist auf jeden Fall notwendig, wenn Sie feststellen, dass die Leis- tung des Akku-Gerätes nachlässt. Akku-Pack laden Stromschläggefahr ! Ziehen Sie vor Reinigung und Wartung von Ladegerät oder Akku-Pack immer den Netzstecker. Hinweis! Ein neuer oder lange Zeit nicht genutzter Akku-Pack muss vor der ersten / erneuten Benut- zung aufgeladen werden. Seine volle Kapazität er- reicht der Akku-Pack nach ca. 3–5 Ladezyklen. VORSICHT! Ziehen Sie immer den Netzstecker, be- vor Sie den Akku-Pack aus dem Ladegerät nehmen bzw. einsetzen. Laden Sie den Akku-Pack nie, wenn die Umge- bungstemperatur unterhalb 10 °C oder oberhalb 40 °C liegt.

1. Setzen Sie den Akku-Pack 6 in das SchnellLade-

gerät 15 ein (siehe Abb. C). nes geladenen oder teilgeladenen Akkus führt zum Überladen und zur Zellschädigung. Akkus nicht mehrere Tage im Ladegerät stecken lassen.

8. Benutzen und Laden Sie nie Akkus, von de-

nen Sie vermuten, dass die letzte Auadung des Akkus langer als 12 Monate zurück liegt. Die Wahrscheinlichkeit ist hoch, dass der Akku bereits gefährlich geschädigt ist (Tiefenentla- dung).

9. Laden bei einer Temperatur von unter 10°C führt

zur chemischen Schädigung der Zelle und kann zu Brand führen.

10. Verwenden Sie keine Akkus, die sich während

des Ladens erwärmt haben, da die Akkuzellen gefährlich geschädigt sein konnten.

11. Verwenden Sie keine Akkus mehr, die sich wäh-

rend des Ladens aufgewölbt oder verformt ha- ben, oder welche ungewöhnliche Symptome zeigten (Ausgasen, Zischen, Knacken, ...)

12. Entladen Sie den Akku nicht vollständig (empfoh-

lene Endladetiefe max. 80%). Vollentladung führt zur vorzeitigen Alterung der Akkuzellen.

13. Batterien niemals unbeaufsichtigt laden!

Restrisiken Die Maschine ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln ge- baut. Dennoch können beim Arbeiten einzelne Rest- risiken auftreten.

• Gefährdung der Gesundheit durch Strom bei Ver- wendung nicht ordnungsgemäßer Elektro-An- schlussleitungen.

• Desweiteren können trotz aller getroffener Vorkeh- rungen nicht offensichtliche Restrisiken bestehen.

• Restrisiken können minimiert werden, wenn die „Si- cherheitshinweise“ und die „Bestimmungsgemäße Verwendung“, sowie die Bedienungsanleitung ins- gesamt beachtet werden.

• Vermeiden Sie zufällige Inbetriebsetzungen der Maschine: beim Einführen des Steckers in die Steckdose darf die Betriebstaste nicht gedrückt werden. Verwenden Sie das Werkzeug, das in die- ser Bedienungsanleitung empfohlen wird. So errei- chen Sie, dass Ihre Maschine optimale Leistungen erbringt.

• Halten Sie Ihre Hände vom Arbeitsbereich fern, wenn die Maschine in Betrieb ist.

9. Bestimmungsgemäße Verwendung

Die Maschine darf nur nach ihrer Bestimmung ver- wendet werden. Jede weitere darüber hinausgehen- de Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 11 | DE

2. Stecken Sie den Netzstecker in die Steckdose. Die

nun blinkende, rote Ladekontroll-LED 16 zeigt den Ladevorgang an. Die rote Ladekontroll- LED 16 erlischt, sobald der Akku-Pack geladen ist.

3. Die grüne Ladekontroll-LED 17 signalisiert Ih-

nen, dass der Ladevorgang abgeschlossen und der Akku-Pack 6 einsatzbereit ist. Laden Sie einen Ak- ku-Pack niemals unmittelbar nach dem Schnell-La- devorgang ein zweites Mal auf. Es besteht die Ge- fahr, dass der Akku- Pack überladen und dadurch die Lebensdauer von Akku und Ladegerät verringert wird. Schalten Sie das Ladegerät zwischen aufein- anderfolgenden Ladevorgängen für mindestens 15 Minuten ab. Ziehen Sie dazu den Netzstecker. Akku-Pack ins Gerät einsetzen / entnehmen Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie den Akku einsetzen. Das Einsetzen eines Akkus in ein Elektrowerkzeug, das eingeschaltet ist, kann zu Unfällen führen. Akku-Pack einsetzen: Bringen Sie den Drehrichtungsumschalter 2 in Mittel- stellung (Sperre) und lassen Sie den Akku-Pack 6 in den Griff einrasten. Akku-Pack entnehmen: Drücken Sie die Taste zur Entriegelung 7 und ent- nehmen Sie den Akku-Pack. Werkzeuge wechseln Ihr Akku-Bohrschrauber hat eine vollautomatische Spindelarretierung und ist mit einem einhülsigen Bohrfutter. Beim Stillstand des Motors wird der An- triebsstrang verriegelt, so dass Sie das Schnell- spannbohrfutter 13 durch Drehen öffnen können. Nachdem Sie das gewünschte Werkzeug eingesetzt und durch Drehen des Bohrfutters festgespannt ha- ben, können Sie sofort weiter arbeiten. Die Spindel- arretierung löst sich automatisch mit Starten des Mo- tors (Betätigung des EIN- / AUS-Schalters 3 ). Drehmomentvorwahl Sie können über die Drehmomentvorwahl 14 die Drehkraft einstellen. Wählen Sie eine niedrige Stufe für kleine Schrauben, bzw. weiche Werkstoffe. Wählen Sie eine hohe Stufe für große Schrau- ben,harte Werkstoffe, bzw. beim Herausdrehen von Schrauben. Wählen Sie für Bohrarbeiten die Bohrstufe, indem Sie die Drehmomentvorwahl in die Position einstel- len. Schieben Sie für Bohrarbeiten auch den Gangwahl- schalter 1 nach vorne (Position: 2). 2-Gang Getriebe VORSICHT! Betätigen Sie den Gangwahlschalter 1 nur bei Stillstand des Gerätes. Ansonsten droht Be- schädigung des Gerätes. Im ersten Gang (Gang- wahlschalter 1 in Position: 1) Diese Einstellung eignet sich für alle Schraubarbeiten, aber auch zur Verwendung von Zu- behör (s. Beispiel Abb. B). Im zweiten Gang (Gangwahlschalter 1 in Position: 2) erreichen Sie eine Drehzahl zur Durchführung von Bohrarbeiten (s. Beispiel Abb. A). Inbetriebnahme Ein- / Ausschalten Einschalten: Drücken Sie zur Inbetriebnahme des Gerätes den EIN- / AUS-Schalter 3 und halten Sie ihn gedrückt. Die LED-Arbeitsleuchte 12 leuchtet bei leicht oder vollständig gedrücktem EIN- / AUS-Schalter 3 und ermöglicht so das Ausleuchten des Arbeitsberei- ches bei ungünstigen Lichtverhältnissen. Ausschalten: Lassen Sie zum Ausschalten des Gerätes den EIN- / AUS-Schalter 3 los. Geschwindigkeit einstellen Der EIN- / AUS-Schalter 3 verfügt über eine variab- le Geschwindigkeitsregelung. Leichter Druck auf den EIN- / AUS-Schalter 3 bewirkt eine niedrige Dreh- zahl. Mit zunehmendem Druck erhöht sich die Drehzahl. Hinweis: Die integrierte Motorbremse sorgt für einen schnellen Stillstand. Drehrichtung umschalten Wechseln Sie die Drehrichtung, indem Sie den Dreh- richtungsumschalter 2 nach rechts bzw. links durch- drücken. Tipps und Tricks Überprüfen Sie vor dem Betrieb, ob der Schraub- bzw. Bohreinsatz korrekt angebracht ist, d.h. zent- riert im Bohrfutter sitzt. Schraub-Bits sind mit ihren Maßen und der Form gekennzeichnet. Falls Sie sich unsicher sind probieren Sie immer zuerst aus, ob das Bit ohne Spiel im Schraubkopf sitzt. Drehmoment: Speziell kleinere Schrauben und Bits können be- schädigt werden, wenn Sie ein zu hohes Drehmo- ment oder / und eine zu hohe Drehzahl an der Ma- schine einstellen. Harter Schraubfall (in Metall): Besonders hohe Drehmomente entstehen z.B. bei Metallverschraubungen unter Verwendung von Steckschlüsseleinsätzen. Wählen Sie eine niedrige Drehzahl. Weicher Schraubfall (z.B. in Weichholz): Schrau- www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 12 | DE Schäden überprüfen. Achten Sie darauf, dass beim Überprüfen die Anschlussleitung nicht am Stromnetz hängt. Elektrische Anschlussleitungen müssen den ein- schlägigen VDE- und DIN-Bestimmungen entspre- chen. Verwenden Sie nur Anschlussleitungen mit Kennzeichnung H05VV-F. Ein Aufdruck der Typenbezeichnung auf dem An- schlusskabel ist Vorschrift.

Gefahr! Ziehen Sie vor allen Reinigungsarbeiten den Akku heraus. Reinigung

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei nied- rigem Druck aus.

• Wir empfehlen, dass Sie das Gerät direkt nach je- der Benutzung reinigen.

• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwen- den Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes an- greifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreien sowie für Kinder unzugänglichen Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 ˚C. Bewahren Sie das Werk- zeug in der Originalverpackung auf. Decken Sie das Werkzeug ab, um es vor Staub oder Feuchtigkeit zu schützen. Bewahren Sie die Bedienungsanleitung bei dem Werkzeug auf.

Im Geräteinneren benden sich keine weiteren zu wartenden Teile. Anschlüsse und Reparaturen Anschlüsse und Reparaturen der elektrischen Aus- rüstung dürfen nur von einer Elektro-Fachkraft durch- geführt werden. Bei Rückfragen bitte folgende Daten angeben: ben Sie auch hier mit geringer Drehzahl, um z.B. die Holzoberäche beim Kontakt mit dem Schraubkopf aus Metall nicht zu beschädigen. Verwenden Sie einen Senker. Beim Bohren in Holz, Metall und anderen Materiali- en unbedingt berücksichtigen: Benutzen Sie bei klei- nem Bohrer-Durchmesser eine hohe Drehzahl und bei großem Bohrer-Durchmesser eine niedrige Dreh- zahl. Wählen Sie bei harten Materialien eine niedrige Drehzahl, bei weichem Material eine hohe Drehzahl. Sichern oder befestigen Sie (wenn möglich) das Werkstück in einer Spannvorrichtung. Markieren Sie die Stelle, an der gebohrt werden soll mit einem Körner oder einem Nagel und wählen Sie zum Anbohren eine niedrige Drehzahl. Ziehen Sie den drehenden Bohrer mehrmals aus dem Bohrloch, um Späne oder Bohrmehl zu entfernen und es zu lüften. Bohren in Metall: Verwenden Sie Metallbohrer (HSS). Für beste Er- gebnisse sollten Sie den Bohrer mit Öl kühlen. Metallbohrer können Sie auch zum Bohren in Kunst- stoff verwenden. Bohren in Gestein: Verwenden Sie einen Hartmetallbestückten Stein- bohrer. Bohren in Holz: Verwenden Sie einen Holzbohrer mit Zentrierspitze, für tiefe Bohrungen verwenden Sie einen „Schlangenbohrer”, für große Bohr-Durchmesser ei- nen Forstner-Bohrer. Kleine Schrauben in weichem Holz können Sie auch ohne Vorbohren di- rekt eindrehen. Schadhafte Elektro-Anschlussleitung An elektrischen Anschlussleitungen entstehen oft Isolationsschäden. Ursachen hierfür können sein:

• Druckstellen, wenn Anschlussleitungen durch Fenster oder Türspalten geführt werden.

• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung.

• Schnittstellen durch Überfahren der Anschlusslei- tung.

• Isolationsschäden durch Herausreißen aus der Wandsteckdose.

• Risse durch Alterung der Isolation. Solch schadhafte Elektro-Anschlussleitungen dürfen nicht verwendet werden und sind aufgrund der Iso- lationsschäden lebensgefährlich. Elektrische Anschlussleitungen regelmäßig auf www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 13 | DE Batterien und Akkus dürfen nicht in den Haus- müll! Als Verbraucher sind Sie gesetzlich verpflichtet, alle Batterien und Akkus, egal ob sie Schadstoffe* enthal- ten oder nicht, bei einer Sammelstelle in Ihrer Gemein- de/Ihrem Stadtteil oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden können. *gekennzeichnet mit: Cd = Cadmium, Hg = Quecksilber, Pb = Blei

• Entnehmen Sie die Batterien aus dem Laser, bevor Sie das Gerät und die Batterien entsorgen. le abgegeben werden. Dies kann z. B. durch Rück- gabe beim Kauf eines ähnlichen Produkts oder durch Abgabe bei einer autorisierten Sammelstelle für die Wiederaufbereitung von Elektro- und Elektronik-Alt- geräte geschehen. Der unsachgemäße Umgang mit Altgeräten kann aufgrund potentiell gefährlicher Stoffe, die häug in Elektro und Elektronik-Altgeräten enthalten sind, negative Auswirkungen auf die Um- welt und die menschliche Gesundheit haben. Durch die sachgemäße Entsorgung dieses Produkts tragen Sie außerdem zu einer effektiven Nutzung natürlicher Ressourcen bei. Informationen zu Sammelstellen für Altgeräte erhalten Sie bei Ihrer Stadtverwaltung, dem öffentlich-rechtlichen Entsorgungsträger, einer auto- risierten Stelle für die Entsorgung von Elektro- und Elektronik-Altgeräten oder Ihrer Müllabfuhr.

• Daten des Maschinen-Typenschildes

• Daten des Motor-Typenschildes Service-Informationen Es ist zu beachten, dass bei diesem Produkt folgen- de Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Ver- brauchsmaterialien benötigt werden. Verschleißteile*: Schleifscheiben, Kohlebürsten

• nicht zwingend im Lieferumfang enthalten!

Die folgende Tabelle zeigt Fehlersymptome auf und beschreibt wie sie Abhilfe schaffen können, wenn Ihre Maschine einmal nicht richtig arbeitet. Wenn Sie das Problem damit nicht lokalisieren und beseitigen können, wenden Sie sich an Ihre Service-Werkstatt. Störung mögliche Ursache Abhilfe Gerät startet nicht Akku leer Prüfen Sie Akku, falls erforderlich, veranlassen Sie eine Reparatur durch einen anerkannten Elektriker Ein-/Ausschalter defekt Reparatur durch ein autorisiertes Servicecenter Motor defekt Reparatur durch ein autorisiertes Servicecenter Motor stoppt im Betrieb Akku leer Akku auaden Akku nicht richtig eingesetzt Akku neu einsetzen Akku defekt Kontakte reinigen, Original Akku ersetzen Verminderte Leistung Akku verbraucht Akku ersetzen Akku nicht voll geladen Akku laden

15. Entsorgung und Wiederverwertung

Das Gerät bendet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoffkreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus ver- schiedenen Materialien, wie z.B. Metall und Kunst- stoffe. Führen Sie defekte Bauteile der Sondermüll- entsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach! Altgeräte dürfen nicht in den Hausmüll! Dieses Symbol weist darauf hin, dass dieses Produkt gemäß Richtlinie über Elektro- und Elektronik-Alt- geräte (2012/19/EU) und nationalen Gesetzen nicht über den Hausmüll entsorgt werden darf. Dieses Pro- dukt muss bei einer dafür vorgesehenen Sammelstel- www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 14 | DE www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 15 | DE
