BEDIENUNGSANLEITUNG CDD4520ProS SCHEPPACH

Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft! Art.Nr.

AKKU-BOHRSCHRAUBER Originalbedienungsanleitung

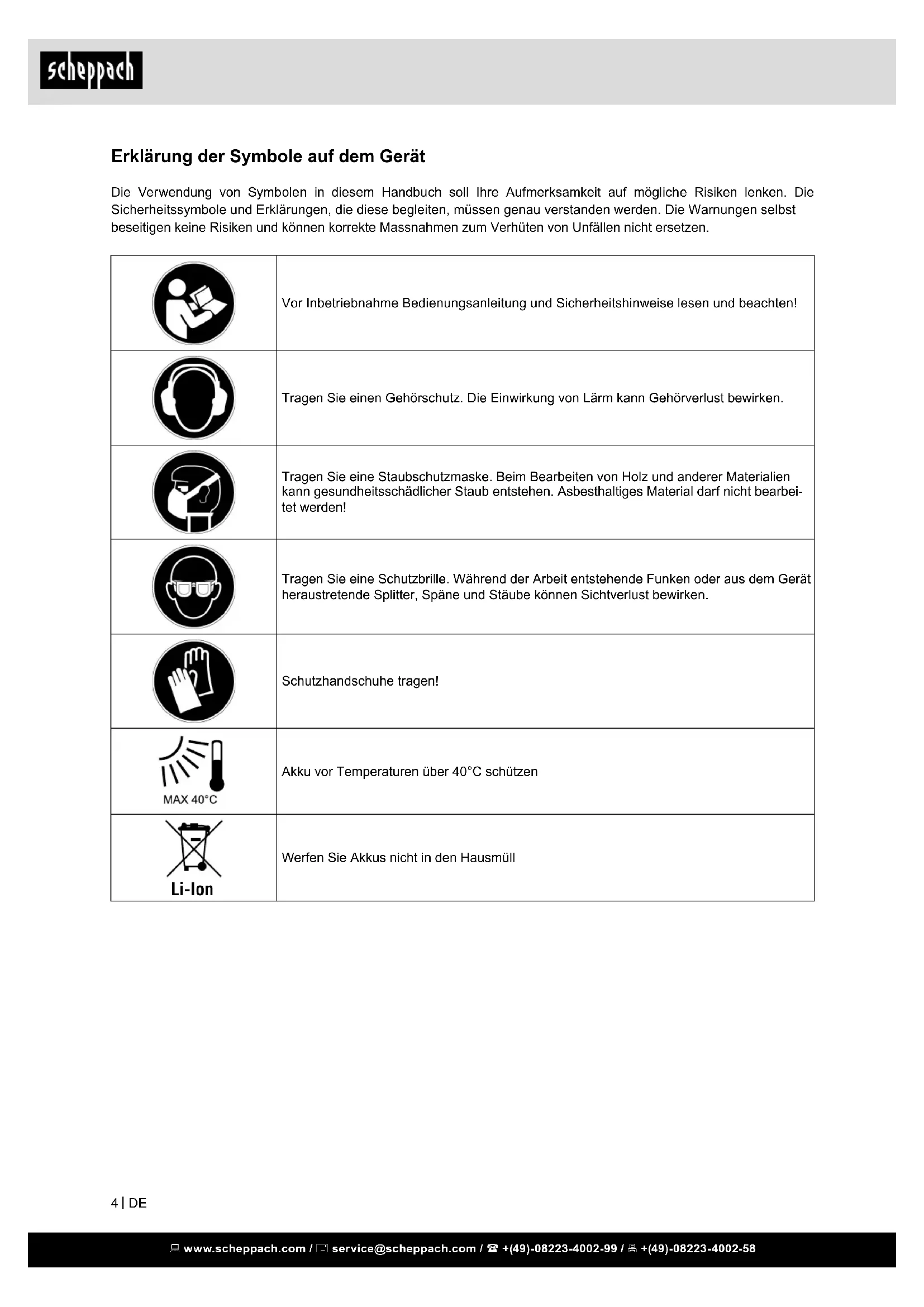

Erklärung der Symbole auf dem Gerät Die Verwendung von Symbolen in diesem Handbuch soll Ihre Aufmerksamkeit auf mögliche Risiken lenken. Die Sicherheitssymbole und Erklärungen, die diese begleiten, müssen genau verstanden werden. Die Warnungen selbst beseitigen keine Risiken und können korrekte Massnahmen zum Verhüten von Unfällen nicht ersetzen. Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbei- tet werden! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken. Schutzhandschuhe tragen! Akku vor Temperaturen über 40°C schützen Li-Ion Werfen Sie Akkus nicht in den Hausmüll www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58

Inhaltsverzeichnis: Seite:

2. Gerätebeschreibung (Abb. 1) 6

4. Bestimmungsgemäße Verwendung 6

5. Allgemeine Sicherheitshinweise 7

6. Zusätzliche Sicherheitshinweise 8

8. Technische Daten 10

11. In Betrieb nehmen 10

15. Entsorgung und Wiederverwertung 12

Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

2. Gerätebeschreibung (Abb. 1)

2. Drehrichtungsumschalter / Sperre

3. EIN- / AUS-Schalter / Drehzahlregulierung

6. Taste zur Entriegelung des Akku-Pack

7. LED-Arbeitsleuchte

8. Drehmomentvorwahl

9. Schnellspannbohrfutter

10. Schnell-Ladegerät

- Akku-Schlagbohrschrauber - Bedienungsanleitung - Akku 2A - Ladegerät

4. Bestimmungsgemäße Verwen-

dung Die Maschine darf nur nach ihrer Bestimmung ver- wendet werden. Jede weitere darüber hinausgehen- de Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise, so- wie die Montageanleitung und Betriebshinweise in der Bedienungsanleitung. Personen welche die Maschine bedienen und war- ten, müssen mit dieser vertraut und über mögliche Gefahren unterrichtet sein. Darüber hinaus sind die geltenden Unfallverhütungs- vorschriften genauestens einzuhalten. Sonstige allgemeine Regeln in arbeitsmedizinischen und sicherheitstechnischen Bereichen sind zu be- achten. Veränderungen an der Maschine schließen eine Haf- tung des Herstellers und daraus entstehende Schä- den gänzlich aus. Die Maschine darf nur mit Originalteilen und Original- zubehör des Herstellers betrieben werden. Die Sicherheits-, Arbeits- und Wartungsvorschriften des Herstellers sowie die in den Technischen Daten Bitte beachten Sie, dass unsere Geräte bestim- mungsgemäß nicht für den gewerblichen, handwerk- lichen oder industriellen Einsatz konstruiert wurden.

Hersteller: scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen Verehrter Kunde Wir wünschen Ihnen viel Freude und Erfolg beim Ar- beiten mit Ihrem neuen Gerät. Hinweis: Der Hersteller dieses Gerätes haftet nach dem gel- tenden Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• unsachgemäßer Behandlung

• Nichtbeachtung der Bedienungsanweisung

• Reparaturen durch Dritte, nicht autorisierte Fach- kräfte

• Einbau und Austausch von nicht originalen Ersatz- teilen

• nicht bestimmungsgemäßer Verwendung

• Ausfällen der elektrischen Anlage bei Nichtbeach- tung der elektrischen Vorschriften und VDE-Be- stimmungen 0100, DIN 57113 / VDE 0113 Beachten Sie: Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text der Bedienungsanleitung durch. Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Gerät kennenzulernen und dessen bestimmungs- gemäßen Einsatzmöglichkeiten zu nutzen. Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Gerät sicher, fachgerecht und wirt- schaftlich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Gerä- tes erhöhen. Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Betrieb des Gerätes geltenden Vorschriften Ihres Landes beachten. Bewahren Sie die Bedienungsanleitung, in einer Plastikhülle geschützt vor Schmutz und Feuchtigkeit, bei dem Gerät auf. Sie muss von jeder Bedienungs- person vor Aufnahme der Arbeit gelesen und sorg- fältig beachtet werden. An dem Gerät dürfen nur Personen arbeiten, die im Gebrauch des Gerätes unterwiesen und über die da- mit verbundenen Gefahren unterrichtet sind. Das ge- forderte Mindestalter ist einzuhalten. Neben den in dieser Bedienungsanleitung enthalte- nen Sicherheitshinweisen und den besonderen Vor- schriften Ihres Landes sind die für den Betrieb von baugleichen Maschinen allgemein anerkannten tech- nischen Regeln zu beachten. www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58

mit schutzgeerdeten Elektrowerkzeugen. Un- veränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. b. Vermeiden Sie Körperkontakt mit geerdeten Oberächen wie von Rohren, Heizungen, Her- den und Kühlschränken. Es besteht ein erhöh- tes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c. Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektri- schen Schlages. d. Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, auf- zuhängen oder um den Stecker aus der Steck- dose zu ziehen. Halten Sie die Anschlusslei- tung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder ver- wickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages. e. Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungslei- tungen, die auch für den Außenbereich geeig- net sind. Die Anwendung einer für den Außenbe- reich geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen Schlages. f. Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, ver- wenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters ver- mindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen

a. Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Ar- beit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einuss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerk- zeugs kann zu ernsthaften Verletzungen führen. b. Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, ver- ringert das Risiko von Verletzungen. c. Vermeiden Sie eine unbeabsichtigte Inbetrieb- nahme. Vergewissern Sie sich, dass das Elek- trowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku an- schließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Elektrowerkzeug einge- schaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrie- ben sowie bei gleichzusetzenden Tätigkeiten einge- setzt wird. Das Gerät ist zum Gebrauch durch Erwachsene be- stimmt. Jugendliche über 16 Jahre dürfen das Ge- rät nur unter Aufsicht benutzen. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wur- den. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt. Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erheb- liche Unfallgefahren. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung.

5. Allgemeine Sicherheitshinweise

m WARNUNG: Lesen Sie alle Sicherheitshinwei- se, Anweisungen, Bebilderungen und techni- schen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und An- weisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff Elektrowerkzeug bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) und auf akkube- triebene Elektrowerkzeuge (ohne Netzleitung).

1) Arbeitsplatzsicherheit

a. Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. b. Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube benden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzün- den können. c. Halten Sie Kinder und andere Personen wäh- rend der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.

2) Elektrische Sicherheit

a. Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Ver- wenden Sie keine Adapterstecker gemeinsam www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58

so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Ge- rätes reparieren. Viele Unfälle haben ihre Ursa- che in schlecht gewarteten Elektrowerkzeugen. f. Halten Sie Schneidwerkzeuge scharf und sau- ber. Sorgfältig gepegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weni- ger und sind leichter zu führen. g. Verwenden Sie Elektrowerkzeug, Einsatzwerk- zeug, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. h. Halten Sie Griff und Griffächen trocken, sau- ber und frei von Öl und Fett. Rutschige Griffe und Griffächen erlauben keine sichere Bedie- nung und Kontrolle des Elektrowerkzeugs in un- vorhergesehenen Situationen.

a. Lassen Sie Ihr Elektrowerkzeug nur von quali- ziertem Fachpersonal und nur mit Original- Ersatzteilen reparieren. Damit wird sicherge- stellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.

6. Zusätzliche Sicherheitshinweise

Sicherheitshinweise für Akku-Bohrschrauber

• Halten Sie das Gerät an den isolierten Griffä- chen, wenn Sie Arbeiten ausführen, bei denen die Schraube verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt der Schraube mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

• Dieses Gerät ist nicht dafür bestimmt, durch Per- sonen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähig- keiten oder mangels Erfahrung und / oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten be- aufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

• Sichern Sie das Werkstück. Ein mit Spannvorrich- tungen oder Schraubstock festgehaltenes Werk- stück ist sicherer gehalten als mit Ihrer Hand. d. Entfernen Sie Einstellwerkzeuge oder Schrau- benschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektrowerk- zeugs bendet, kann zu Verletzungen führen. e. Vermeiden Sie eine abnormale Körperhal- tung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in un- erwarteten Situationen besser kontrollieren. f. Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewe- genden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. g. Wenn Staubabsaug- und -auffangeinrichtun- gen montiert werden können, sind diese anzu- schließen und richtig zu verwenden. Verwen- dung einer Staubabsaugung kann Gefährdungen durch Staub verringern. h. Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicher- heitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

4) Verwendung und Behandlung des Elektro-

werkzeuges a. Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür be- stimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und siche- rer im angegebenen Leistungsbereich. b. Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. c. Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vorneh- men, Einsatzwerkzeugteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnah- me verhindert den unbeabsichtigten Start des Elektrowerkzeugs. d. Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerk- zeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. e. Pegen Sie Elektrowerkzeuge und Einsatz- werkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58

kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

• Stellen Sie sicher, dass das Gerät ausgeschal- tet ist, bevor Sie den Akku einsetzen. Das Ein- setzen eines Akkus in ein Elektrowerkzeug, das eingeschaltet ist, kann zu Unfällen führen.

• Laden Sie Ihre Batterien nur im Innenbereich auf, weil das Ladegerät nur dafür bestimmt ist. Gefahr durch elektrischen Schlag.

• Um das Risiko eines elektrischen Schlags zu reduzieren, ziehen Sie den Stecker des Lade- geräts aus der Steckdose heraus, bevor Sie es reinigen.

• Setzen Sie den Akku nicht über längere Zeit starker Sonneneinstrahlung aus und legen Sie ihn nicht auf Heizkörpern ab. Hitze schadet dem Akku und es besteht Explosionsgefahr.

• Lassen Sie einen erwärmten Akku vor dem La- den abkühlen.

• Öffnen Sie den Akku nicht und vermeiden Sie eine mechanische Beschädigung des Akkus. Es besteht die Gefahr eines Kurzschlusses und es können Dämpfe austreten, die die Atemwege reizen. Sorgen Sie für Frischluft und nehmen Sie bei Be- schwerden zusätzlich ärztliche Hilfe in Anspruch.

• Verwenden Sie keine nicht wiederauadbare Batterien. Das Gerät könnte beschädigt werden. Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Ver- letzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Her- steller vom medizinischen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird.

Die Maschine ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln ge- baut. Dennoch können beim Arbeiten einzelne Rest- risiken auftreten.

• Gefährdung der Gesundheit durch Strom bei Ver- wendung nicht ordnungsgemäßer Elektro-An- schlussleitungen.

• Desweiteren können trotz aller getroffener Vorkeh- rungen nicht offensichtliche Restrisiken bestehen.

• Restrisiken können minimiert werden, wenn die „Si- cherheitshinweise“ und die „Bestimmungsgemäße Verwendung“, sowie die Bedienungsanleitung ins- gesamt beachtet werden. Giftige STÄUBE! Die durch die Bearbeitung entstehenden schädlichen / giftigen Stäube stellen eine Gesundheitsgefährdung für die Bedienperson oder in der Nähe bendliche Personen dar. Tragen Sie Schutzbrille und Staub- maske! Bearbeiten Sie kein asbesthaltiges Material. Asbest gilt als krebserregend. Halten Sie das Elektrowerkzeug fest. Beim Festzie- hen und Lösen von Schrauben können kurzfristig hohe Reaktionsmomente auftreten. Schalten Sie das Elektrowerkzeug sofort aus, wenn das Einsatzwerk- zeug blockiert. Seien Sie auf hohe Reaktionsmomente gefasst, die einen Rückschlag verursachen. Das Einsatzwerk- zeug blockiert, wenn das Elektrowerkzeug überlastet wird oder es im zu bearbeitenden Werkstück verkantet. Bei Arbeiten am Gerät, sowie Transport bzw. Aufbe- wahrung bringen Sie den Drehrichtungsumschalter in die Mittelposition (Sperre). So verhindern Sie unbe- absichtigtes Anlaufen des Elektrowerkzeuges. Achtung Leitungen! Gefahr! Vergewissern Sie sich, dass Sie nicht auf Strom-, Gas- oder Wasserleitungen stoßen, wenn Sie mit einem Elektrowerkzeug arbeiten. Prüfen Sie ggf. mit einem Leitungssucher, bevor Sie in eine Wand bohren bzw. aufschlitzen. Hinweise zum Akku

• Bitte beachten Sie die Bedienungsanleitung des Akkus. Hinweise zum Ladegerät und Ladevorgang

• Bitte beachten Sie die Bedienungsanleitung des Ladegerätes. Sorgfältiger Umgang mit und Gebrauch von Akkuwerkzeugen

• Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit an- deren Akkus verwendet wird.

• Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.

• Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegen- ständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feu- er zur Folge haben.

• Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kon- takt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58

• Vermeiden Sie zufällige Inbetriebsetzungen der Ma- schine: beim Einführen des Steckers in die Steck- dose darf die Betriebstaste nicht gedrückt werden. Verwenden Sie das Werkzeug, das in dieser Bedie- nungsanleitung empfohlen wird. So erreichen Sie, dass Ihre Maschine optimale Leistungen erbringt.

• Halten Sie Ihre Hände vom Arbeitsbereich fern, wenn die Maschine in Betrieb ist.

Akku-Bohrschrauber: Nennspannung: 20 V Leerlaufdrehzahl:

Drehmoment 45 Nm Bohrfutterspannbereich: max. 13 mm Gewicht: 1,1 kg Technische Änderungen vorbehalten! Geräusch & Vibration m Warnung: Lärm kann gravierende Auswirkungen auf Ihre Gesundheit haben. Übersteigt der Maschi- nenlärm 85 dB (A), tragen Sie bitte einen geeigneten Gehörschutz. Geräuschkennwerte Schallleitungspegel L

83,14dB(A) (EN ISO 11201) Unsicherheit K wa/pA 3 dB(A) Vibrationskennwerte Vibration a

2,06 m/s² Unsicherheit K

• Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig heraus.

• Entfernen Sie das Verpackungsmaterial sowie Ver- packungs-/ und Transportsicherungen (falls vor- handen).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden. Bei Beanstandungen muss sofort der Zubringer verständigt werden. Spätere Reklamationen werden nicht anerkannt.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

• Machen Sie sich vor dem Einsatz anhand der Be- dienungsanleitung mit dem Gerät vertraut.

• Verwenden Sie bei Zubehör sowie Verschleiß- und Ersatzteilen nur Originalteile. Ersatzteile erhalten Sie bei Ihrem Fachhändler.

• Geben Sie bei Bestellungen unsere Artikelnum- mern sowie Typ und Baujahr des Gerätes an. m Achtung! Gerät und Verpackungsmaterial sind kein Kinder- spielzeug! Kinder dürfen nicht mit Kunststoffbeu- teln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

Warnung! Ziehen Sie immer den Akku heraus, bevor Sie Ein- stellungen am Gerät vornehmen.

11. In Betrieb nehmen

m Achtung! Vor der Inbetriebnahme das Gerät unbedingt kom- plett montieren! Im Interesse einer langen Lebensdauer des Akku- Packs sollten Sie für eine rechtzeitige Wiederaua- dung des LI-Akku-Packs sorgen. Dies ist auf jeden Fall notwendig, wenn Sie feststellen, dass die Leis- tung des Akku-Gerätes nachlässt. Akku-Pack ins Gerät einsetzen / entnehmen Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie den Akku einsetzen. Das Einsetzen eines Akkus in ein Elektrowerkzeug, das eingeschaltet ist, kann zu Unfällen führen. Akku-Pack einsetzen: Bringen Sie den Drehrichtungsumschalter 2 in Mittel- stellung (Sperre) und lassen Sie den Akku-Pack (5) in den Griff einrasten. Akku-Pack entnehmen: Drücken Sie die Taste zur Entriegelung (6) und ent- nehmen Sie den Akku-Pack. Verbrauchte Akkus Eine wesentlich verkürzte Betriebszeit trotz Aua- dung zeigt an, dass der Akku verbraucht ist und er- setzt werden muss. Verwenden Sie nur einen Er- satz-Akku, den Sie über den Kundendienst beziehen können. www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58

• Ihr Akku-Bohrschrauber hat eine vollautomatische Spindelarretierung und ist mit einem einhülsigen Bohrfutter. Beim Stillstand des Motors wird der An- triebsstrang verriegelt, so dass Sie das Schnell- spannbohrfutter (9) durch Drehen öffnen können. Nachdem Sie das gewünschte Werkzeug ein- gesetzt und durch Drehen des Bohrfutters fest- gespannt haben, können Sie sofort weiter arbei- ten. Die Spindelarretierung löst sich automatisch mit Starten des Motors (Betätigung des EIN- / AUS-Schalters (3) ). Drehmomentvorwahl

• Sie können über die Drehmomentvorwahl (8) die Drehkraft einstellen.

• Wählen Sie eine niedrige Stufe für kleine Schrau- ben, bzw. weiche Werkstoffe.

• Wählen Sie eine hohe Stufe für große Schrau- ben,harte Werkstoffe, bzw. beim Herausdrehen von Schrauben.

• Wählen Sie für Bohrarbeiten die Bohrstufe, indem Sie die Drehmomentvorwahl in die Position einstel- len.

• Schieben Sie für Bohrarbeiten auch den Gang- wahlschalter (1) nach vorne (Position: 2). 2-Gang Getriebe VORSICHT! Betätigen Sie den Gangwahlschalter (1) nur bei Stillstand des Gerätes. Ansonsten droht Be- schädigung des Gerätes. Im ersten Gang (Gangwahlschalter (1) in Position: 1) Diese Einstellung eignet sich für alle Schraubarbei- ten, aber auch zur Verwendung von Zubehör (s. Bei- spiel Abb. B). Im zweiten Gang (Gangwahlschalter (1) in Position:

2) erreichen Sie eine Drehzahl zur Durchführung von

Bohrarbeiten (s. Beispiel Abb. A). Inbetriebnahme Ein- / Ausschalten Einschalten: Drücken Sie zur Inbetriebnahme des Gerätes den EIN- / AUS-Schalter (3) und halten Sie ihn gedrückt. Die LED-Arbeitsleuchte (7) leuchtet bei leicht oder vollständig gedrücktem EIN- / AUS-Schalter (3) und ermöglicht so das Ausleuchten des Arbeitsbereiches bei ungünstigen Lichtverhältnissen. Ausschalten: Lassen Sie zum Ausschalten des Gerätes den EIN- / AUS-Schalter (3) los. Geschwindigkeit einstellen Der EIN- / AUS-Schalter (3) verfügt über eine variab- le Geschwindigkeitsregelung. Leichter Druck auf den EIN- / AUS-Schalter (3) bewirkt eine niedrige Dreh- zahl. Mit zunehmendem Druck erhöht sich die Dreh- zahl. Hinweis: Die integrierte Motorbremse sorgt für einen schnellen Stillstand. Drehrichtung umschalten Wechseln Sie die Drehrichtung, indem Sie den Dreh- richtungsumschalter 2 nach rechts bzw. links durch- drücken. Tipps und Tricks Überprüfen Sie vor dem Betrieb, ob der Schraub- bzw. Bohreinsatz korrekt angebracht ist, d.h. zent- riert im Bohrfutter sitzt. Schraub-Bits sind mit ihren Maßen und der Form gekennzeichnet. Falls Sie sich unsicher sind probieren Sie immer zuerst aus, ob das Bit ohne Spiel im Schraubkopf sitzt. Drehmoment: Speziell kleinere Schrauben und Bits können beschä- digt werden, wenn Sie ein zu hohes Drehmoment oder / und eine zu hohe Drehzahl an der Maschine einstellen. Harter Schraubfall (in Metall): Besonders hohe Drehmomente entstehen z.B. bei Metallverschraubungen unter Verwendung von Steckschlüsseleinsätzen. Wählen Sie eine niedrige Drehzahl. Weicher Schraubfall (z.B. in Weichholz): Schrauben Sie auch hier mit geringer Drehzahl, um z.B. die Holzoberäche beim Kontakt mit dem Schraubkopf aus Metall nicht zu beschädigen. Verwenden Sie einen Senker. Beim Bohren in Holz, Metall und anderen Materialien unbedingt berücksichtigen: Benutzen Sie bei kleinem Bohrer-Durchmesser eine hohe Drehzahl und bei großem Bohrer-Durchmesser eine niedrige Dreh- zahl. Wählen Sie bei harten Materialien eine niedrige Drehzahl, bei weichem Material eine hohe Drehzahl. Sichern oder befestigen Sie (wenn möglich) das Werkstück in einer Spannvorrichtung. Markieren Sie die Stelle, an der gebohrt werden soll mit einem Körner oder einem Nagel und wählen Sie zum Anbohren eine niedrige Drehzahl. Ziehen Sie den drehenden Bohrer mehrmals aus dem Bohrloch, um Späne oder Bohrmehl zu entfer- nen und es zu lüften. www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58

Service-Informationen Es ist zu beachten, dass bei diesem Produkt folgen- de Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Ver- brauchsmaterialien benötigt werden. Verschleißteile*: Kohlebürsten

• nicht zwingend im Lieferumfang enthalten!

15. Entsorgung und Wiederverwertung

Das Gerät bendet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoffkreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus ver- schiedenen Materialien, wie z.B. Metall und Kunst- stoffe. Führen Sie defekte Bauteile der Sondermüll- entsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach! Altgeräte dürfen nicht in den Hausmüll! Dieses Symbol weist darauf hin, dass dieses Produkt gemäß Richtlinie über Elektro- und Elektro- nik-Altgeräte (2012/19/EU) und nationalen Gesetzen nicht über den Hausmüll entsorgt werden darf. Dieses Produkt muss bei einer dafür vorgesehenen Sammel- stelle abgegeben werden. Dies kann z. B. durch Rück- gabe beim Kauf eines ähnlichen Produkts oder durch Abgabe bei einer autorisierten Sammelstelle für die Wiederaufbereitung von Elektro- und Elektronik-Altge- räte geschehen. Der unsachgemäße Umgang mit Alt- geräten kann aufgrund potentiell gefährlicher Stoffe, die häug in Elektro und Elektronik-Altgeräten enthal- ten sind, negative Auswirkungen auf die Umwelt und die menschliche Gesundheit haben. Durch die sach- gemäße Entsorgung dieses Produkts tragen Sie au- ßerdem zu einer effektiven Nutzung natürlicher Res- sourcen bei. Informationen zu Sammelstellen für Altgeräte erhalten Sie bei Ihrer Stadtverwaltung, dem öffentlich-rechtlichen Entsorgungsträger, einer autori- sierten Stelle für die Entsorgung von Elektro- und Elektronik-Altgeräten oder Ihrer Müllabfuhr. Batterien und Akkus dürfen nicht in den Haus- müll! Als Verbraucher sind Sie gesetzlich verpich- tet, alle Batterien und Akkus, egal ob sie Schadstoffe* enthalten oder nicht, bei einer Sammelstelle in Ihrer Gemeinde/Ihrem Stadtteil oder im Handel abzugeben, damit sie einer umweltscho- nenden Entsorgung zugeführt werden können. *gekennzeichnet mit: Cd = Cadmium, Hg = Queck- silber, Pb = Blei Bohren in Metall: Verwenden Sie Metallbohrer (HSS). Für beste Ergeb- nisse sollten Sie den Bohrer mit Öl kühlen. Metallbohrer können Sie auch zum Bohren in Kunst- stoff verwenden. Bohren in Gestein: Verwenden Sie einen Hartmetallbestückten Stein- bohrer. Bohren in Holz: Verwenden Sie einen Holzbohrer mit Zentrierspitze, für tiefe Bohrungen verwenden Sie einen „Schlan- genbohrer”, für große Bohr-Durchmesser einen Forstner-Bohrer. Kleine Schrauben in weichem Holz können Sie auch ohne Vorbohren direkt eindrehen.

Gefahr! Ziehen Sie vor allen Reinigungsarbeiten den Akku heraus.

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei nied- rigem Druck aus.

• Wir empfehlen, dass Sie das Gerät direkt nach je- der Benutzung reinigen.

• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwen- den Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes an- greifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreien sowie für Kinder unzugänglichen Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 ˚C. Bewahren Sie das Werk- zeug in der Originalverpackung auf. Decken Sie das Werkzeug ab, um es vor Staub oder Feuchtigkeit zu schützen. Bewahren Sie die Bedienungsanleitung bei dem Werkzeug auf.

Im Geräteinneren benden sich keine weiteren zu wartenden Teile. www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58

Die folgende Tabelle zeigt Fehlersymptome auf und beschreibt wie sie Abhilfe schaffen können, wenn Ihre Maschine einmal nicht richtig arbeitet. Wenn Sie das Problem damit nicht lokalisieren und beseitigen können, wenden Sie sich an Ihre Service-Werkstatt. Störung mögliche Ursache Abhilfe Gerät startet nicht Akku leer Akku auaden Akku defekt Prüfen Sie Akku, falls erforderlich, veranlassen Sie eine Reparatur durch einen anerkannten Elektriker Ein-/Ausschalter defekt Reparatur durch ein autorisiertes Servicecenter Motor defekt Reparatur durch ein autorisiertes Servicecenter Motor stoppt im Betrieb Akku leer Akku auaden Akku nicht richtig eingesetzt Akku neu einsetzen Akku defekt Kontakte reinigen, Original Akku ersetzen Verminderte Leistung Akku verbraucht Akku ersetzen Akku nicht voll geladen Akku laden www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58

CE - Konformitätserklärung Originalkonformitätserklärung CE - Declaration of Conformity CE - Déclaration de conformité scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH, Günzburger Str. 69, D-89335 Ichenhausen
