| Typ produktu | Priemyselný vysokotlakový čistič |
| Značka | Kärcher (WOMA GmbH) |
| Model | HD 91004 Cage Classic |
| Maximálny prevádzkový tlak | 1500 bar |
| Maximálny prietok | 45 l/min |
| Maximálna teplota kvapaliny | 95 °C |
| Maximálna spätná sila bez telesnej podpory | 150 N |
| Maximálna spätná sila s telesnou podporou | 250 N |
| Hmotnosť (bez prídavných dielov) | 3,3 kg |
| Dĺžka (bez trysky) | Približne 340 mm |
| Výška | Približne 200 mm |
| Šírka | Približne 50 mm |
| Vysokotlaková hadicová prípojka | 9/16"-18 UNF-LH alebo M24x1,5-24°DKO |
| Prípojka trysky/trubice | 9/16"-18 UNF-LH |
| By-pass prípojka | G 3/8" |
| Ovládanie | Mechanický by-pass |
| Bezpečnosť | Uzamknutie spúšte, manuálne núdzové zastavenie |
| Bežná údržba | Denná kontrola, vizuálna kontrola, výmena kartuše každých 12 mesiacov |
| Náhradné diely | Originálne diely WOMA GmbH (kartušová súprava č. 9.919-046.0) |
| Kompatibilné príslušenstvo | Trysky, turbo dýzy, Orbimaster, ochrana proti striekaniu, telesná podpora |
| Požadovaná kvalita vody | Smernica WOMA: tvrdosť 1-20 °H, pH 6,5-9,5, chloridy < 100 mg/l |
| Správne použitie | Čistenie a otryskávanie povrchov (oceľ, betón) vysokotlakovým prúdom |
Často kladené otázky - HD 91004 Cage Classic Kärcher
Otázky používateľov k HD 91004 Cage Classic Kärcher
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Vysokotlakový čistič vo formáte PDF zadarmo! Nájdite svoj návod HD 91004 Cage Classic - Kärcher a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. HD 91004 Cage Classic značky Kärcher.

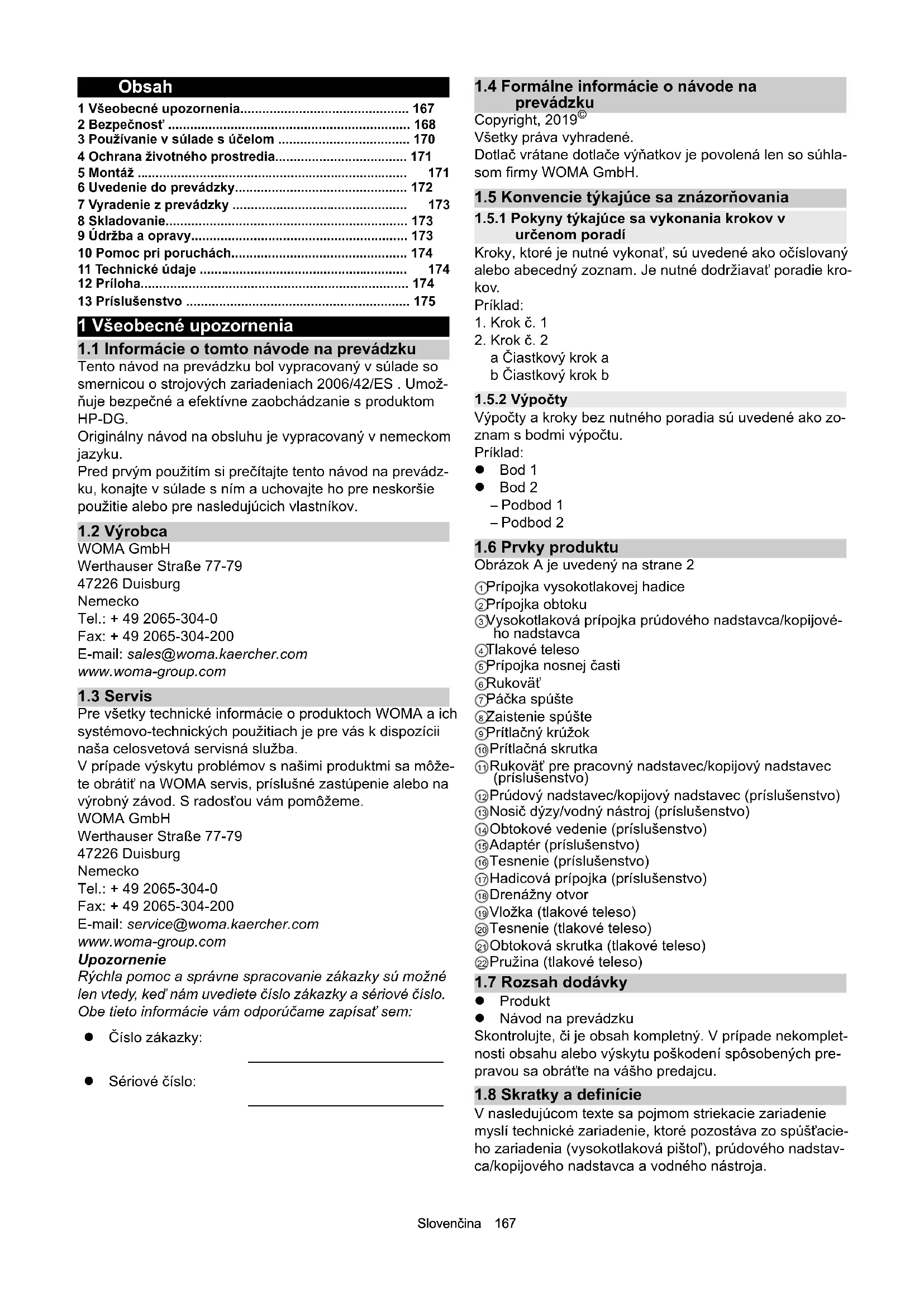

NÁVOD NA OBSLUHU HD 91004 Cage Classic Kärcher
1 Všeobecné upozornenia.... 167
2 Bezpečnost' 168
3 Používanie v súlade s účelom .... 170
4 Ochrana životného prostredia.... 171
5 Montáž 171
6 Uvedenie do prevádzky.... 172
7 Vyradenie z prevádzky 173
8 Skladovanie.... 173
9 Údržba a opravy.... 173
10 Pomoc pri poruchách.... 174
11 Technické údaje 174
12 Príloha.... 174
13 Príslušenstvo 175
1 Všeobecné upozornenia
1.1 Informácie o tomto návode na prevádzku
Tento návod na prevádzku bol vypracovaný v súlade so smernicou o strojových zariadeniach 2006/42/ES. Umožňuje bezpečné a efektívne zaobchádzanie s produktom HP-DG.
Originálny návod na obsluhu je vypracovaný v nemeckom jazyku.
Pred prvým použitím si prečítajte tento návod na prevádzku, konajte v súlade s ním a uchovajte ho pre neskoršie použitie alebo pre nasledujúcich vlastníkov.
1.2 Výrobca
WOMA GmbH
Werthauser Straße 77-79
47226 Duisburg
Nemecko
Tel.: + 49 2065-304-0
Pre všetky technické informácie o produktoch WOMA a ich systémovo-technických použitiach je pre vás k dispozícii naša celosvetová servisná služba.
V prípade výskytu problémov s našimi produktmi sa môžete obrátit' na WOMA servis, príslušné zastúpenie alebo na výrobný závod. S radost'ou vám pomôžeme.
WOMA GmbH
Werthauser Straße 77-79
47226 Duisburg
Nemecko
Rýchla pomoc a správne spracovanie zákazky sú možné len vtedy, ked' nám uvediete číslo zákazky a sériové číslo. Obe tieto informácie vám odporúčame zapísať sem:
- Číslo zákazky:
- Sériové číslo:
1.4 Formálne informácie o návode na prevádzku
Copyright, 2019 ^©
Všetky práva vyhradené.
Dotlač vrátane dotlače výňatkov je povolená len so súhlasom firmy WOMA GmbH.
1.5 Konvencie týkajúce sa znázorňovania
1.5.1 Pokyny týkajúce sa vykonania krokov v určenom poradí
Kroky, ktoré je nutné vykonať, sú uvedené ako očíslovaný alebo abecedný zoznam. Je nutné dodržiavať poradie krokov.
Príklad:
- Krok č. 1
- Krok č. 2
a Čiastkový krok a
b Čiastkový krok b
1.5.2 Výpočty
Výpočty a kroky bez nutného poradia sú uvedené ako zo- znam s bodmi výpočtu.
Príklad:
Bod 1
Bod 2
- Podbod 1
- Podbod 2
1.6 Prvky produktu
Obrázok A je uvedený na strane 2
①Prípojka vysokotlakovej hadice
②Prípojka obtoku
③Vysokotlaková prípojka prúdového nadstavca/kopijového nadstavca
④Tlakové teleso
⑤Prípojka nosnej časti
⑥Rukovät'
⑦Páčka spúšte
⑧Zaistenie spúšte
⑨Prítlačný krúžok
⑩Prítlačná skrutka
⑪ Rukovät pre pracovný nadstavec/kopijový nadstavec (príslušenstvo)
⑫Prúdový nadstavec/kopijový nadstavec (príslušenstvo)
⑬Nosič dýzy/vodný nástroj (príslušenstvo)
⑭Obtokové vedenie (príslušenstvo)
⑮Adaptér (príslušenstvo)
⑯Tesnenie (príslušenstvo)
⑰ Hadicová prípojka (príslušenstvo)
⑱Drenážny otvor
19 Vložka (tlakové teleso)
⑳Tesnenie (tlakové teleso)
②1Obtoková skrutka (tlakové teleso)
22Pružina (tlakové teleso)
1.7 Rozsah dodávky
- Produkt
- Návod na prevádzku
Skontrolujte, či je obsah kompletný. V prípade nekompletnosti obsahu alebo výskytu poškodení spôsobených prepravou sa obráťte na vášho predajcu.
1.8 Skratky a definície
V nasledujúcom texte sa pojmom striekacie zariadenie myslí technické zariadenie, ktoré pozostáva zo spúšťacieho zariadenia (vysokotlaková pištol), prúdového nadstavca/kopijového nadstavca a vodného nástroja.
2 Bezpečnost'
Okrem pokynov uvedených v návode na prevádzku je nutné zohl'adňovať aj príslušne platné všeobecné bezpečnostné predpisy a predpisy týkajúce sa prevencie vzniku nehôd.
2.1 Varovné upozornenia
Varovné upozornenia v prípade ich rešpektovania chránia pred možnými zraneniami osób a vecnými škodami.
Varovné upozornenie obsahuje nasledujúce prvky a informácie:
Značka upozorňujúca na nebezpečenstvo
Značka upozorňujúca na nebezpečenstvo označuje varovné upozornenia, ktoré varujú pred zraneniami osób.
Signálne slovo
Signálne slovo udáva stupeň nebezpečenstva.
Zdroj nebezpečenstva udáva príčinu ohrozenia.
Možné následky pri nerešpektovaní
Možnými následkami pri nerešpektovaní varovného upozornenia sú napríklad pomliaždeniny, popáleniny alebo iné t'ažké zranenia.
Opatrenia/zákazy
Pod opatreniami/zákazmi sú uvedené kroky, ktoré je nutné vykonat' pre zabránenie ohrozeniu resp. ktorých vykonanie je pre zabránenie nebezpečenstvu zakázané.
- Upozornenie na bezprostredne hroziace nebezpečenstvo, ktoré vedie k t'ažkým fyzickým poraneniam alebo k smrti.
⚠VÝSTRAHA
- Upozornenie na možnú nebezpečnú situáciu, ktorá môže viest'k t'ažkým fyzickým poraneniam alebo k smrti.
⚠UPOZORNENIE
- Upozornenie na možnú nebezpečnú situáciu, ktorá môže viest' k l'ahkým fyzickým poraneniam.
POZOR
- Upozornenie na možnú nebezpečnú situáciu, ktorá môže viest'k vecným škodám.
Upozornenie na užitočné a dôležité informácie alebo rady, ktoré prispievajú k zvýšeniu bezpečnosti pri manipulácii s produktom.
2.4 Kvalifikácia personálu
Personál musí disponovať príslušnou kvalifikáciou pre používanie produktu.
Prevádzkovatel' musí jednoznačne stanovit' rozsah zodpovednosti, kompetencie a kontrolu personálu.
Personál obsluhy predstavujú osoby, ktoré prevádzkovatel' poveril obsluhou produktu a ktoré sú z hl'adiska obsluhy a funkcie dostatočne vyškolené.
Personál obsluhy musí byt' oboznámený so spôsobom funkcie a činnosti produktu, musí rozpoznávat' vyskytujúce sa ohrozenia a pomocou vhodných ochranných opatrení musí byt' schopný takýmto ohrozeniam zabránit'.
Personál obsluhy musí byť schopný včas rozpoznávat' nebezpečenstvá a prijímat' predpísané opatrenia na ich odvrátenie.
Personál obsluhy je povinný prevádzkovatel'ovi okamžite nahlasovat' zmeny vyskytujúce sa na produkte, ktoré negativne ovplyvňujú bezpečnost'.
Údržbový personál predstavujú osoby, ktoré prevádzkovatel' poveril vykonávaním údržby produktu. Údržbový personál predstavuje nevyškolený personál, ktorý je však poučený pre vykonávanie kontrolných a údržbových prác, medzi ktoré patria napríklad výmena oleja, kontrola skrutkových spojení atd'.
Údržbový personál musí byť oboznámený so spôsobom funkcie a činnosti produktu, musí rozpoznávat' vyskytujúce sa ohrozenia a pomocou vhodných ochranných opatrení musí byť schopný takýmto ohrozeniam zabránit'.
Údržbový personál je povinný prevádzkovateľovi okamžite nahlasovať zmeny vyskytujúce sa na produkte, ktoré negatívne ovplyvňujú bezpečnosť.
Vyškolený odborný personál predstavujú osoby, ktoré boli vyškolené spoločnost'ou WOMA GmbH pre vykonávanie kontrolných, údržbových a servisných prác a ktoré prostredníctvom školení získavajú potrebné informácie vo forme servisného návodu. Vyškolený odborný personál je oboznámený so spôsobom funkcie a činnosti produktu, je schopný rozpoznávať vyskytujúce sa ohrozenia a pomocou vhodných ochranných opatrení dokáže takýmto ohrozeniam zabránit'.
2.5 Káble a hadicové vedenia
⚠NEBEZPEČENSTVO
Vysokotlakové prúdy vody dokážu pri kontakte spôsobit' nezvratné telesné poranenia až smrt'. Zakopnutie, vtiahnutie alebo zachytenie káblov a hadicových vedení môže viest' k nekontrolovanej zmene smeru vysokotlakového prúdu vody.
- Káble a hadicové vedenia nesmú vytvárat' žiadne slučky.
- Nepoužívané káble a hadicové vedenia odstráňte z pracovnej oblasti.
⚠VÝSTRAHA
Z poškodenej hadice nachádzajúcej sa pod tlakom môže vystupovat' vysokotlakový prúd vody, ktorý dokáže pri kontakte spôsobit' nezvratné telesné poranenia až smrt'.
- Pred každým použitím skontrolujte, či káble a hadicové vedenia nie sú poškodené. Bezodkladne vymeňte poškodené káble a hadicové vedenia.
- Ak sú káble a hadicové vedenia alebo ich predlženia zaťažené prejazdami, stlačeniami, t'ahaniami alebo podobnými vplyvmi, tak ich už nepoužívajte. To platí aj vtedy, keď nie je viditelné žiadne poškodenie.
- Káble a hadicové vedenia chráňte pred vysokými teplotami a ostrými hranami.
- Používajte zachytávače hadíc. Takéto zachytávače musia byt' bezpečne upevnené.
2.6 Prípojka vody
⚠VÝSTRAHA
Z hadicových vedení a skrutkových spojení nachádzajúcich sa pod tlakom môže vystupovať vysokotlakový prúd vody, ktorý dokáže pri kontakte spôsobit' nezvratné telesné poranenia až smrt'.
- Používajte výlučne hadicové vedenia a diely príslušenstva, ktoré disponujú povolením pre maximálny prevádzkový tlak stroja s vysokotlakovým prúdom vody.
- Pred uvedením do prevádzky skontrolujte tesnost' skrutkových spojení všetkých pripájacích hadíc.
- Nepoužívajte hadicové prípojky s poškodeným závitom.
2.7 Použitie
2.7.1 Pracovná oblast'
⚠NEBEZPEČENSTVO
Vysokotlakové prúdy vody dokážu pri kontakte spôsobit' nezvratné telesné poranenia až smrt'.
- Vysokotlakové prúdy vody nesmerujte na osoby, zvieratá alebo elektrické vybavenie.
- Nikdy nepracujte sami! Z bezpečnostných dôvodov musí byť pri používaní striekacieho zariadenia vždy prítomná druhá osoba, ktorá v prípade núdze odstaví stroj s vysokotlakovým prúdom vody a prípadne privolá pomoc.
- Pri vykonávaní prác s vysokotlakovým prúdom vody sa v okruhu 10 m okolo striekacieho zariadenia nesmú okrem personálu obsluhy nachádzat' žiadne osoby.
- Do pracovnej oblasti striekacieho zariadenia a pracovného prostredia musí byt' kompletne vidiet'.
- Pracovnú oblast' striekacieho zariadenia jasne viditel'ným spôsobom zaistite proti vstupu nepovolaných osôb počas vykonávania prác s vysokotlakovým prúdom vody. Umiestnite výstražné štítky a zábrany.
- V dôsledku rozprašovanej hmly alebo vystupujúcej vody môže byť podklad v závislosti od charakteru povrchu klzký. Pri vykonávaní prác s vysokotlakovým prúdom vody dbajte na stabilitu.
- Rozprašovaná hmla obmedzuje priamu viditel'nost'. Zohl'adnite miestne danosti a pri vykonávaní prác s vysokotlakovým prúdom vody dbajte osoby nachádzajúce sa v okolí.
-
Pri vykonávaní prác s vysokotlakovým prúdom vody na lešeniach musí byť personál obsluhy zaistený proti pádu.
-
Pri vykonávaní prác s vysokotlakovým prúdom vody v uzatvorených priestoroch (napr. nádrže alebo autoklávy) musí byť personál obsluhy zaistený pridržiavacími prostriedkami (napr. popruhy, laná). Okrem toho je nutné zaistit’ dostatočný prívod čerstvého vzduchu.
- Pri používaní striekacieho zariadenia v nebezpečných oblastiach (napr. čerpacie stanice) dodržiavajte príslušné bezpečnostné predpisy.
- Používanie striekacieho zariadenia v oblastiach ohrozených výbuchom je zakázaná.
2.7.2 Všeobecné informácie týkajúce sa používania ⚠NEBEZPEČENSTVO
Vysokotlakové prúdy vody môžu byť pri neodbornom používaní nebezpečné a dokážu pri kontakte spôsobit' nezvratné telesné poranenia až smrt'.
- Nepoužívajte striekacie zariadenia, ktoré sú kratšie ako 750 mm (merané medzi páčkou spúšte a dýzou). Pri krátkych prúdových nadstavcoch hrozí nebezpečenstvo vzniku zranenia, pretože ruka sa môže neúmyselne do-stať do kontaktu s vysokotlakovým prúdom vody.
- Produkt používajte v súlade s jeho účelom (pozrite si kapitolu 3 Používanie v súlade s účelom).
- Pred použitím skontrolujte z hl'adiska riadneho stavu a prevádzkovej bezpečnosti (pozrite si kapitolu 6 Uvedenie do prevádzky). Nepoužívajte poškodené striekacie zariadenie.
- Nikdy nezaaretujte páčku spúšte produktu.
- V dôsledku kontaktu s vysokotlakovým prúdom vody dochádza k uvolneniu častíc alebo väčších dielov z obrábaného povrchu. Tieto častice a diely sú intenzívne urýchlované a môžu ohrozit personál obsluhy. Používajte predpisané osobné ochranné prostriedky.
- Stroj s vysokotlakovým prúdom vody a striekacie zariadenie nepoužívajte pri únave, zdravotných t'ážkostiach alebo pod vplyvom alkoholu alebo liekov.
- Nikdy nepoužívajte kvapaliny s obsahom rozpúšťadiel alebo nezriedené kyseliny a rozpúšťadlá. Do tejto skupiny patrí napr. benzín, riedidlo na farby alebo vykurovací olej. Rozprašovaná hmla je vysoko horľavá, výbušná a jedovatá.
- Vysokotlakový prúd vody sa nesmie aplikovat' na materiály s obsahom azbestu alebo iné materiály, ktoré obsahujú látky ohrozujúce zdravie.
2.7.3 Teplota
⚠VÝSTRAHA
Vystupujúci vysokotlakový prúd vody môže spôsobít' popáleniny alebo obareniny.
- Používajte osobné ochranné prostriedky.
- Pri používaní horúcej vody sa nedotýkajte žiadnych horúcich povrchov striekacieho zariadenia.
- Pre účely ochrany namontujte rukovát' (pozrite si sortiment produktov WOMA).
- Striekacie zariadenie nechajte po prevádzke s horúcou vodou vychladnút alebo ho prepláchnite studenou vodou.
- Uvol'nením vysokotlakového prúdu vody môže v prevádzke so studenou vodou dôjst' k zohriatiu kvapaliny. Nedotýkajte sa žiadnych horúcich povrchov striekacieho zariadenia.
2.7.4 Hluk
⚠VÝSTRAHA
V dôsledku vysokej výstupnej rýchlosti dýz vysokotlakového prúdu vody vznikajú vysoké úrovne hluku, ktoré môžu v bezprostrednom okolí viest'k nevolnosti alebo poškodeniu sluchu (napr. tinitus). Trvalo vysoké hladiny hluku môžu viest'k strate sluchu.
- Používajte predpísané osobné ochranné prostriedky.
- Vysoká úroveň hluku môže výrazne negatívne ovplyvnit' alebo znemožnit' rečovú komunikáciu alebo vnímanie akustických varovných signálov. Nikdy nepracujte sami. Mimo pracovnej oblasti musí byt' prítomná druhá osoba.
2.7.5 Sily spätného nárazu
⚠️VÝSTRAHA
Nebezpečenstvo pádu v dôsledku vyskytujúcich sa síl spätného nárazu pri vykonávaní prác s vysokotlakovým prúdom vody.
- Postarajte sa o dostatočnú stabilitu. Nepracujte na rebrikoch.
- Striekacie zariadenie pevne držte obomi rukami za určené rukoväte.
- Pri ručne vedenom vykonávaní prác s vysokotlakovým prúdom vody zvolte taký priemer dýzy, aby sila spätného nárazu v pozdlžnej osi neprekročila hodnotu 250 N. Ak sila spätného nárazu prekračuje hodnotu 150 N, tak striekacie zariadenie musí byť vybavené nosnou časťou (pozrite si sortiment produktov WOMA).
- Pri súčasnej prevádzke viacerých striekacích zariadení na jednom stroji s vysokotlakovým prúdom vody dbajte na meniace sa sily spätného nárazu. Pri otváraní alebo zatváraní striekacieho zariadenia sa sily spätného nárazu vyskytujúce sa na zvyšných striekacích zariadeniach nesmú náhle zmenit’ o viac ako 15%.
Upozornenie
Vyskytujúce sa sily spätného nárazu sú uvedené v kartách bezpečnostných údajov použitých dýz od spoločnosti WO-MA, ktoré si môžete vyžiadať od spoločnosti WOMA GmbH (pozrite si kapitolu 1.3 Servis).
2.7.6 Vibrácie
⚠UPOZORNENIE
V závislosti od použitého striekacieho zariadenia vznikajú hodnoty zrýchlenia ruka-rameno vyššie ako 2,5 m/s². Pri dlhšej dobe používania môže dôjst'k poruchám prekrvenia rúk spôsobených vibráciami.
Všeobecne platnú maximálnu dobu používania nie je možné stanovit, nakol'ko ju ovplyvňujú viaceré faktory:
- Osobná predispozícia k zlému prekrveniu (symptómami sú často sa vyskytujúce studené prsty, mravčenie v prstoch atd').
- Nízka teplota prostredia. Na ochranu rúk vždy používajte teplé rukavice.
- Pevné uchopenie zhoršuje prekrvenie.
- Pracovanie bez prestávok zosilňuje efekt porúch prekrvenia spôsobených vibráciami.
Upozornenie
Pri pravidelnom a dlhotrvajúcom používaní striekacieho zariadenia a pri opakovanom výskyte príslušných symptómov odporúčame vyhl'adať lekársku pomoc.
2.8 Osobné ochranné prostriedky
⚠VÝSTRAHA
Nebezpečenstvo vzniku poranení v dôsledku nesprávnych alebo nekompletných ochranných prostriedkov
- Personál obsluhy musí používať ochranný odev, ktorý bol špeciálne vyvinutý pre používanie so strojmi s vysokotlakovým prúdom vody. Ochranný odev s certifikáciou CE, ktorý je vyrobený z vlákna Dyneema, ponúka potvrdenú ochranu pri používaní pevných alebo rotujúcich dýz s tlakom do 3000 barov/43 511 psi.
- Pri vykonávaní prác a zdržiavaní sa v blízkosti pracovnej oblasti je nutné kompletne používat' nasledujúci ochranný odev:
– Ochranná prilba s ochranným priezorom - Ochranné okuliare
– Kapsulovitá ochrana sluchu
– Ochranné rukavice
– Ochranná bunda, ochranné trakové nohavice
– Špeciálne bezpečnostné čižmy s ochranou priehlavku
2.9 Bezpečnostné zariadenia
Bezpečnostné zariadenia slúžia na ochranu personálu obsluhy a nesmú byť zmenené ani obídené.
Produkt je vybavený zaistením spúšte, vďaka čomu je vylúčené neúmyselné ovládanie páčky spúšte.
3 Používanie v súlade s účelom
Produkt sa používa na ovládanie ručne vedených striekacích zariadení od spoločnosti WOMA GmbH, ktoré sa používajú do povoleného prevádzkového tlaku 1100 bar. V spojení so strojom s vysokotlakovým prúdom vody, pracovným nadstavcom/kopijovým nadstavcom a vodným nástrojom slúži produkt na cielené smerovanie kvapaliny nachádzajúcej sa pod tlakom na povrch, čo umožňuje odstraňovanie materiálu, čistenie atd. z rôznych povrchov a materiálov, akými sú napríklad ocel, betón atd. Tieto činnosti možno realizovat pomocou najrôznejších vodných nástrojov od spoločnosti WOMA GmbH.
Produkt sa smie prevádzkovat' výlučne s vodou, ktorá zodpovedá smernici o kvalite vody od spoločnosti WOMA (pozrite si kapitolu 12.1 Smernica o kvalite vode). Maximálne povolený objemový prietok pre kvapalinu je 45 l/min.
Pred použitím skontrolujte bezpečnostné zariadenia produktu (pozrite si kapitolu 6 Uvedenie do prevádzky).
K používaniu v súlade s účelom patrí aj výhradné používanie originálnych náhradných dielov od spoločnosti WOMA GmbH.
Akékol'vek iné používanie odlišujúce sa od používania v súlade s účelom sa považuje za používanie v rozpore s účelom.
Dbajte na bezpečnostné a varovné upozornenia.
3.1 Predvídatel'né nesprávne používanie
Produkt je vybavený zaistením spúšte. Vďaka tomu je vylúčené neúmyselné ovládanie páčky spúšte.
- Nikdy nezaaretujte páčku spúšte.
- Neblokujte ani nemeňte zaistenie spúšte.
- Nepoužívajte striekacie zariadenia, ktoré sú kratšie ako 750 mm (merané medzi páčkou spúšte a dýzou).
- Striekacie zariadenie nikdy nepoužívajte na čistenie stroja s vysokotlakovým prúdom vody alebo na mechanické uvoľňovanie nečistôt alebo pripečenín (napríklad pri čistení cementárskych pecí).
- Striekacie zariadenie nikdy nepoužívajte ako páku (sochor).
- Pri vykonávaní prác s vysokotlakovým prúdom vody nikdy nepoužívajte kvapaliny s obsahom rozpúšťadiel alebo nezriedené kyseliny a rozpúšťadlá. Do tejto skupiny patria napríklad benzín, riedidlo na farby alebo vykurovací olej. Rozprašovaná hmla je vysoko horľavá, výbušná a jedovatá.
- Vysokotlakový prúd vody sa nesmie aplikovat' na materiály s obsahom azbestu alebo iné materiály, ktoré obsahujú látky ohrozujúce zdravie.
4 Ochrana životného prostredia
Obalové materiály sú recyklovatel'né. Obaly zlikvidujte ekologickým spôsobom.
Elektrické a elektronické zariadenia obsahujú cenné recyklovateľné materiály a často aj komponenty ako napr. batérie, akumulátory alebo olej, ktoré pri nesprávnej manipulácii alebo likvidácii môžu predstavovat potenciálne nebezpečenstvo pre l'udské zdravie a životné prostredie. Tieto komponenty sú však pre správnu prevádzku zariadenia nevyhnutné. Zariadenia označené týmto symbolom nesmú byt' likvidované spolu s domovým odpadom.
Informácie o obsiahnutých látkach (REACH)
Aktuálne informácie o obsiahnutých látkach sú uvedené na internetovej stránke: www.kaercher.com/REACH
5 Montáž
Nebezpečenstvo poranenia vysokotlakovým prúdom vody
Zo stroja s vysokotlakovým prúdom vody, ktorý sa nachá-dza pod tlakom, môže vystupovat' vysokotlakový prúd vody.
Pred montážou produktu vypnite stroj s vysokotlakovým prúdom vody a zaistite ho proti opätovnému zapnutiu. Uistite sa, že všetky komponenty stroja s vysokotlakovým prúdom vody sú bez tlaku.
POZOR
Neodborná montáž
V prípade neodbornej montáže s poškodenými alebo znečistenými konštrukčnými dielmi môže dôjst' k chybným funkciám a poškodeniam produktu.
Pred montážou vykonajte vizuálnu kontrolu všetkých prvkov produktu.
Všetky závity musia byt čisté a nepoškodené.
Tesniace plochy spájaných konštrukčných dielov nesmú vykazovat' žiadne škrabance alebo ryhy.
5.2 Montáž prúdového nadstavca/kopijového nadstavca
- Prítlačnú skrutku uvoľnite z tlakového telesa a odoberte ju spolu s prítlačným krúžkom (pozrite si obrázok na strane 2).
- Prítlačnú skrutku nasuňte na prúdový nadstavec/kopijový nadstavec.
- Pred montážou premažte všetky závity montážnou pastou na závity (pozrite si kapitolu 12.2 Spotrebný materiál).
- Mierne odskrutkujte prítlačný krúžok (ľavotočivý závit) tak, aby bolo vidiet' 1-2 otáčky závitu.
- Prúdový nadstavec/kopijový nadstavec s prítlačnou skrutkou zasuňte do tlakového telesa.
- Prítlačnú skrutku zaskrutkujte do tlakového telesa (SW 30) a utiahnite ju na ut'ahovací moment 160 Nm.
- Pri plošnom čistení (napr. obrábanie betónu) namontujte v prípade potreby na prúdový nadstavec/kopijový nadstavec ochranu proti ostriekaniu (pozrite si kapitolu 13 Príslušenstvo).
- Nosič dýzy alebo iné vodné nástroje naskrutkujte na prúdový nadstavec/kopijový nadstavec a ak nie je uvedené inak, tak utiahnite ut'ahovacím momentom 100 Nm.
Dôležité znaky vodných nástrojov
- Vodné nástroje (napr. dýzy, turbo dýza, Orbimaster, Speedy), ktoré sa používajú na ručne vedených striekacích zariadeniach od spoločnosti WOMA GmbH, môžu mať viaceré výstupné otvory dýz. Tieto nástroje môžu byť formované ako dýza s bodovým alebo plochým prúdom. Je možná motoricky poháňaná alebo samočinná rotácia cez šikmo stojace dýzy (pozrite si sortiment produktov WOMA).
- Vodné nástroje rozširujú možnosti používania striekacieho zariadenia. Bližšie informácie získate od vášho predajného partnera WOMÁ.
5.3 Montáž obtokového vedenia
- Pred montážou premažte všetky závity montážnou pastou na závity (pozrite si kapitolu 12.2 Spotrebný materiál).
- Obtokovú rúru alebo obtokovú hadicovú prípojku zaskrutkujte do tlakového telesa (SW 32) a na obtokovej prípojke ju utiahnite na ut'ahovací moment 100 Nm (pozrite si obrázok na strane 2).
5.4 Montáž hadicovej prípojky
(Pozrite si obrázok na strane 2)
Upozornenie
Dbajte na to, aby boli použité výhradne také hadicové vedenia, ktoré disponujú povolením pre maximálny prevádzkový tlak.
- Pred montážou premažte všetky závity montážnou pastou na závity (pozrite si kapitolu 12.2 Spotrebný materiál).
- Adaptér (číslo materiálu 9.918-624.0) zaskrutkujte do tlakového telesa a utiahnite ho uťahovacím momentom 130 Nm.
- Tesnenie (tesniaci krúžok) vložte do adaptéra.
- Prípojku hadice zaskrutkujte do adaptéra a utiahnite ju na uťahovací moment 130 Nm.
- Stroj s vysokotlakovým prúdom vody prostredníctvom vhodnej vysokotlakovej hadice spojte so zaisteným striekacím zariadením.
6 Uvedenie do prevádzky
Nebezpečenstvo poranenia vysokotlakovým prúdom vody
Vysokotlakové prúdy vody dokážu pri kontakte spôsobit' nezvratné telesné poranenia až smrt'.
Vysokotlakové prúdy vody nesmerujte na osoby, zvieratá alebo elektrické vybavenie.
Uistite sa, že produkt je pred používaním správne namontovaný (pozrite si kapitolu 5 Montáž).
Z dôvodu možných nebezpečenstiev (napr. spätný náraz, rezný účinok prúdu vody atd.) používajte produkt len v súlade s jeho účelom (pozrite si kapitolu 3 Používanie v súlade s účelom).
Obsluhu smie vykonávať len personál obsluhy, ktorý je príslušne vyškolený a bol poučený o nebezpečenstvách (pozrite si kapitolu 2.4 Kvalifikácia personálu).
Pri vykonávaní prác s vysokotlakovým prúdom vody používajte predpísané osobné ochranné prostriedky (pozrite si kapitolu 2.8 Osobné ochranné prostriedky).
Upozornenie
Produkt nepoužívajte pri teplotách pod 0 °C.
Produkt je správne namontovaný a spojený so strojom s vysokotlakovým prúdom vody. Stroj s vysokotlakovým prúdom vody nie je zapnutý.
Nasledujúce kroky vykonajte vždy pred zapnutím vysokotlakového prúdu vody, t. j. pri vypnutom vysokotlakovom čerpadle, ktoré je pod predtlakom:
- Celý stroj s vysokotlakovým prúdom vody odvzdušnite prostredníctvom filtra a odvzdušňovacej hadice na vysokotlakovom čerpadle.
- Stroj s vysokotlakovým prúdom vody vrátane vysokotlakovej hadice a produkt prepláchnite čistou vodou bez tlaku.
- Skontrolujte obtokové vedenie, či z neho neuniká voda. Kým produkt nie je aktivovaný, z obtokového vedenia musí vytekat' voda.
- Skontrolujte hladký a plynulý chod páčky spúšte a zaistenia spúšte.
Páčka spúšte sa po stlačení musí samostatne znova vrátit do svojej východiskovej polohy a zapadnút do za- istenia spúšte. Stlačenie poistky páčky spúšte je možné len po opätovnom stlačení zaistenia spúšte.
- Skontrolujte stav produktu z hľadiska odchýlok od stavu pri dodávke.
Zmenila sa poloha tlakového bodu? Pri zmene Stlačená páčka spúšte na Nestlačená páčka spúšte musí na obtokovom vedení okamžite vytekat' objemový prietok vody.
Upozornenie
V prípade neúspešných skúšok produkt nepoužívajte. V tomto prípade nechajte vykonať bezpečnostnú inšpekciu (pozrite si kapitolu 9.4 Údržba).
Produkt je správne namontovaný a spojený so strojom s vysokotlakovým prúdom vody.
Stroj s vysokotlakovým prúdom vody je zapnutý.
Upozornenie
Pokiaľ produkt pri zapnutom stroji s vysokotlakovým prúdom vody nie je ovládaný, tak z obtokového vedenia vyteká prúdová kvapalina bez tlaku.
Pred začatím prác s produktom s vysokotlakovým prúdom vody vykonajte nasledujúce kontroly:
- Skontrolujte obtokové vedenie, či z neho neuniká voda. Kým produkt nie je aktivovaný, z obtokového vedenia musí vytekat' voda.
- Produkt niekol'kokrát aktivujte pod vysokým tlakom v bezpečnej oblasti a pritom skontrolujte tesnosť ventilov na obtoku a na drenážnych otvoroch.
- Skontrolujte hladký a plynulý chod páčky spúšte a zaistenia spúšte.
Páčka spúšte sa po stlačení musí samostatne znova vrátit do svojej východiskovej polohy a zapadnút do za- istenia spúšte. Stlačenie poistky páčky spúšte je možné len po opätovnom stlačení zaistenia spúšte. - Pomocou inšpektora skontrolujte, či je dosiahnutý plánovaný pracovný tlak stroja s vysokotlakovým prúdom vody.
Upozornenie
Produkt nepoužívajte v prípade neúspešných skúšok alebo v prípade zistenia abnormalít alebo neočakávaným situácii. V tomto prípade nechajte vykonať bezpečnostnú inšpekciu (pozrite si kapitolu 9.4 Údržba).
6.4 Uvedenie produktu do prevádzky
Produkt je správne namontovaný a spojený so strojom s vysokotlakovým prúdom vody.
Stroj s vysokotlakovým prúdom vody je zapnutý.
Kontroly produktu podľa kapitoly 6.2 Pred zapnutím stroja s vysokotlakovým prúdom vody a kapitolu 6.3 Pred začatím prác s vysokotlakovým prúdom vody sú úspešné.
Upozornenie
Pokiaľ produkt pri zapnutom stroji s vysokotlakovým prúdom vody nie je ovládaný, tak z obtokového vedenia vyteká prúdová kvapalina bez tlaku.
-
Aktivujte zaistenie spúšte. Pre tento účel stlačte zaistenie spúšte smerom nadol.
-
Aktivujte páčku spúšte.
Aktiváciou páčky spúšte sa zatvorí obtokové vedenie a dôjde k vytekaniu prúdovej kvapaliny pod tlakom z dýzy vodného nástroja.
Upozornenie
V dôsledku vystupujúceho vysokotlakového prúdu vody môže dochádzať ku korózii materiálov, ktoré nie sú odolné voči korózii.
7 Vyradenie z prevádzky
Nebezpečenstvo poranenia vysokotlakovým prúdom vody
Zo stroja s vysokotlakovým prúdom vody, ktorý sa nachá-dza pod tlakom, môže vystupovat' vysokotlakový prúd vody.
Uistite sa, že po odstavení produktu z prevádzky sú všetky komponenty stroja s vysokotlakovým prúdom vody bez tlaku.
⚠UPOZORNENIE
Horúce povrchy
Kontakt s povrchmi produktu môže spôsobit popáleniny alebo obareniny.
Používajte osobné ochranné prostriedky.
Po používaní horúcej vody sa nedotýkajte žiadnych prvkov produktu.
Produkt nechajte po prevádzke s horúcou vodou vychladnút alebo ho prepláchnite studenou vodou.
7.2 Odstavenie produktu z prevádzky
Upozornenie
Pokial' produkt pri zapnutom stroji s vysokotlakovým prúdom vody nie je ovládaný, tak z obtokového vedenia vyteká prúdová kvapalina bez tlaku.
- Uvol'nite páčku spúšte. Páčka spúšte automaticky za- padne do zaistenia spúšte.
- Aktiváciou páčky spúšte skontrolujte, či je zaistenie spúšte správne zapadnuté.
- Vypnite stroj s vysokotlakovým prúdom vody a zabezpečte ho proti opätovnému zapnutiu.
- Vysokotlakový systém je nutné zbaviť tlaku. Pre tento účel kompletne odstráňte zvyškový tlak.
- Všetky prívodné vedenia v opačnom poradí odpojte od produktu (pozrite si kapitolu 5 Montáž).
8 Skladovanie
Pre produkt a, ak nie je uvedené inak, aj pre všetky ostatné vodné nástroje platí:
- Po ukončení prevádzky vykonajte vyčistenie.
- Skladujte na mieste chránenom pred mrazom.
- Pri trvalom uskladnení préfúknite stlačeným vzduchom a zakonzervujte pomocou vhodného konzervačného prostriedku.
9 Údržba a opravy
Nebezpečenstvo poranenia vysokotlakovým prúdom vody
Zo stroja s vysokotlakovým prúdom vody, ktorý sa nachá-dza pod tlakom, môže vystupovat' vysokotlakový prúd vody.
Pred akýmikol'vek prácami vypnite stroj s vysokotlakovým prúdom vody a zaistite ho proti opätovnému zapnutiu.
Uistite sa, že všetky komponenty stroja s vysokotlakovým prúdom vody sú bez tlaku.
⚠VÝSTRAHA
Neodborná údržba
Používanie dielov od iných výrobcov môže negatívne ovplyvnit funkciu a bezpečnosť stroja s vysokotlakovým prúdom vody.
Používajte výlučne originálne náhradné diely spoločnosti WOMA GmbH. Spoločnosť WOMA má vo svojom sorti- mente produktov príslušné súpravy náhradných dielov, ktoré sú špeciálne prispôsobené dobám životnosti produk- tu. Ďalšie informácie získate od vášho predajného partnera WOMA.
Používanie dielov od iných výrobcov je zakázané. Diely od iných výrobcov často nezodpovedajú špecifikáciám a požiadavkám. Diely od iných výrobcov so sebou prinášajú riziko pre personál a produkt. Môže dôjst' k negatívnemu ovplyvneniu funkcie a bezpečnosti.
9.2 Ošetrovanie a čistenie
Upozornenie
Pri používaní čistiacich prostriedkov dbajte na karty bezpečnostných údajov od príslušných výrobcov.
- V prípade potreby vykonajte všeobecné čistenie produktu.
9.3 Inšpekcia
Personál obsluhy každý deň vykoná inšpekciu a vizuálnu kontrolu produktu.
9.3.1 Každodenná inšpekcia
- Vykonajte každodennú kontrolu produktu (pozrite si kapitolu 6.2 Pred zapnutím stroja s vysokotlakovým prúdom vody a kapitolu 6.3 Pred začatím prác s vysokotlakovým prúdom vody).
9.3.2 Vizuálna kontrola
- Nezávisle od každodennej inšpekcie vykonajte vizuálnu kontrolu všetkých komponentov striekacieho zariadenia.
Nepoužívajte produkt, ak zistíte odchýlky od stavu pri dodávke. V tomto prípade nechajte vykonať bezpečnostnú inšpekciu.
9.4 Údržba
9.4.1 Bezpečnostná inšpekcia
Bezpečnostnú inšpekciu a údržbové práce smie vykonávať len servisný personál spoločnosti WOMA GmbH alebo vyškolený odborný personal (pozrite si kapitolu 2.4 Kvalifikácia personálu).
- Každých 12 mesiacov nechajte produkt skontrolovať z hľadiska jeho riadneho stavu.
9.4.2 Výmena vložky
Ak pri aktivovanom striekacom zariadení navyše vystupuje voda z obtokového vedenia a/alebo z odl'ahčovacích otvorov produktu, tak je nutné vymenit' vložku v tlakovom telese.
Vložku, ktorá je vopred namontovaná (číslo materiálu 9.919-046.0), smie nasledujúcim spôsobom vymieňať nevyškolený odborný personál.
POZOR
Neodborná montáž
V prípade neodbornej montáže s poškodenými alebo znečistenými konštrukčnými dielmi môže dôjst' k chybným funkciám a poškodeniam produktu.
Pred montážou vykonajte vizuálnu kontrolu všetkých komponentov striekacieho zariadenia.
Všetky závity musia byt čisté a nepoškodené.
Tesniace plochy spájaných konštrukčných dielov nesmú vykazovat' žiadne škrabance alebo ryhy.
Vložku, ktorá nie je vopred namontovaná, smie vymieňať len vyškolený odborný personál.
(pozrite si obrázok na strane 2)
- Obtokovú skrutku uvoľnite z tlakového telesa a vyberte ju spolu s vložkou.
- Pružinu vyberte z tlakového telesa a nahrad'te ju novou pružinou.
- Obtokovú skrutku oddel'te od vložky.
- Z drážky obtokovej skrutky odstráňte tesnenie (tesniaci krúžok).
- Nové tesnenie (tesniaci krúžok) vložte do drážky.
- Obtokovú skrutku s tvarovým stykom vložte do vopred namontovanej vložky (číslo materiálu 9.919-046.0).
- Pred montážou premažte závit obtokovej skrutky montážnou pastou na závity (pozrite si kapitolu 12.2 Spotrebný materiál).
- Pomocou montážnej pasty proti zaseknutiu premažte lí- cované miesta vložky (pozrite si kapitolu 12.2 Spotrebný materiál).
- Obtokovú skrutku s vložkou zaskrutkujte do tlakového telesa s uťahovacím momentom 100 Nm.
Odstraňovanie porúch smie z bezpečnostných dôvodov vykonávať len servisný personál spoločnosti WOMA GmbH alebo vyškolený odborný personál.
Max. prevádzkový tlak bar 1500
Max. teplota média °C 95
Sila spätného nárazu bez nosnej časti N 150
Hmotnost' (bez prídavných dielov) cca kg 3,3
Dížka bez prúdového nadstavca cca mm 340
Výška cca mm 200
Šírka cca mm 50
Pripojenie pre prípojku hadicu M22x1,5-24°DKO
Prípojka vysokotlakovej hadice 9/16"-18 UNF-LH M24x1,5-24°DKO
Prípojka pracovného nadstavca/kopi- 9/16"-18 UNF-LH jového nadstavca
Prípojka obtoku G 3/8"
Riadenie mechanické - ob- tok
Technické zmeny vyhradené.
12.1 Smernica o kvalite vode
Hraničné hodnoty pre potrebnú kvalitu vody predstavujú výňatok zo smernice o kvalite vody od spoločnosti WOMA, ktorú si možno vyžiadat prostredníctvom spoločnosti WO-MA GmbH (pozrite si kapitolu 1.3 Servis).
Max. obsah pevných látok 200 mg/l
Celková tvrdost' vody 1 - 20 °H
CaO 10 - 200 mg/l
CaCO_3 18-357mg/l
Podiel všetkých rozpustených látok 10 - 75 mg/l
12.2 Spotrebný materiál
| Názov | Balenie | Číslo materiálu |
| Montážna pasta na závity | 500 g | 9.892-362.0 |
| Montážna pasta na závity | 207 g | 9.740-194.0 |
| Montážna pasta proti za-seknutiu | 450 g | 9.892-352.0 |
| Montážna pasta proti za-seknutiu | 85 g | 9.740-195.0 |
13 Príslušenstvo
Nasledujúce príslušenstvo je príkladovo skombinované pre rôzne oblasti použitia striekacieho zariadenia. Ďalšie informácie získate od vášho predajného partnera WOMA.
V závislosti od vašej konfigurácie sa čísla materiálu môžu prípadne odlišovat. Pre d'alšie informácie si pozrite sortiment produktov WOMA.
13.1 Príkladová konfigurácia
| Príslušenstvo Variant | Číslo materiálu | ||
| 1 | Nosná čast' | 9 918-752.0 | |
| 2 | Montáž obtokového | dížka 500 mm | 9 918-623.0 |
| 3 | Rukovát* | 6 025-300.0 | |
| 4 | Kopijový nadstavec 1500 barov | dížka 300 - 7000 mm | pozrite si sortiment produktov WOMA |
| Kopijový nadstavec 3000 barov | dížka 300 - 6000 mm | pozrite si sortiment produktov WOMA | |
| 5 | Ochrana proti ostriekaniu | 9 871-040.0 | |
| 6 | Nosič dýzy/držiak dýzy | dížka 50 - 76 mm | 9.872-008.0, 9.872-183.0, 9.873-090.0, 9.878-291.0 |
| 7 | Orbimaster | pozrite si sortiment produktov WOMA | |
| 8 | Turbo dýza | pozrite si sortiment produktov WOMA | |
| 9 | Speedy | pozrite si sortiment produktov WOMA | |
| 10 | Rukovát' | 9 871-675.0 | |
| 11 | Obtoková hadica | dížka 1500 mm | 9 887-970.0 |
| 12 | Obtoková hadicová prípojka | Redukcia z 3/4" na 3/8" | 9 897-958.0 |
| 13 | Adaptér | 1500 barov | 9 918-624.0 |
| 14 | Otočná hadicová prípojka | 1500 barov | 9 872-437.0 |
| 15 | Hadicová prípojka | 1500 barov | 9 871-969.0 |
| 16 | Otočná hadicová prípojka | 3000 barov | 9 872-640.0 |
| 17 | Hadicová prípojka | 3000 barov | 9 872-023.0 |
*) zmysluplné len v prípade obtokovej hadice
Sadržaj
1 Opće napomene.... 176
2 Sigurnost.... 177
3 Namjenska uporaba.... 179
4 Zaštita okoliša.... 179
5 Montaža 179
6 Puštanje u pogon.... 180
7 Stavljanje izvan pogona 181
8 Skladištenje.... 181
9 Servisiranje i održavanje.... 181
10 Pomoć u slučaju smetnji.... 182
11 Tehnički podaci 182
12 Prilog.... 182
13 Pribor 183
1 Opće napomene
1.1 Informacije o ovim uputama za uporabu
Ove upute za uporabu sastavljene su u skladu s Direktivom o strojevima 2006/42/EZ. Upute olakšavaju sigurno i učinkovito korištenje proizvoda HP-DG.
