NÁVOD NA OBSLUHU SHD 30 S STIEBEL ELTRON

UVOZUJÍCÍ SLOVO - Druh nebezpečí

Úraz elektrickým proudem

10.1.2 Montáž pojistného ventilu

15.1 Kontrola pojistného ventilu

1. Bezpečnost 92
   7.1 Všeobecné bezpečnostné pokyny ____ 92
   7.2 Predpisy, normy a ustanovenia ____ 92
2. Popis zariadenia 92
   8.1 Rozsah dodávky 92
   8.2 Príslušenstvo 92
3. Prípravy 92
   9.1 Miesto montáže 92
   9.2 Montáž zavesenia na stenu 92
   9.3 Príprava sietového pripojovacieho kábla 92
4. Montáž 93
   10.1 Vodovodná prípojka 93
   10.2 Montáž zariadenia 93
   10.3 Elektrické pripojenie 93
5. Uvedenie do prevádzky 94
   11.1 Prvé uvedenie do prevádzky 94
   11.2 Opätovné uvedenie do prevádzky ____ 94
6. Nastavenia 94
7. Vyradenie z prevádzky 95
8. Odstraňovanie porúch 95
9. Údržba 95
   15.1 Kontrola poistného ventilu 95
   15.2 Vypustenie zariadenia 95
   15.3 Výmena ochrannej anódy 96

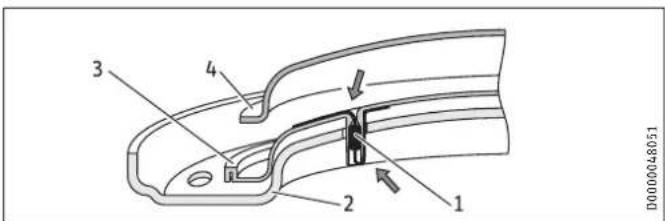

   15.4 Odvápnenie 96
   15.5 Odpor antikoróznej ochrany 96
10. Technické údaje 97

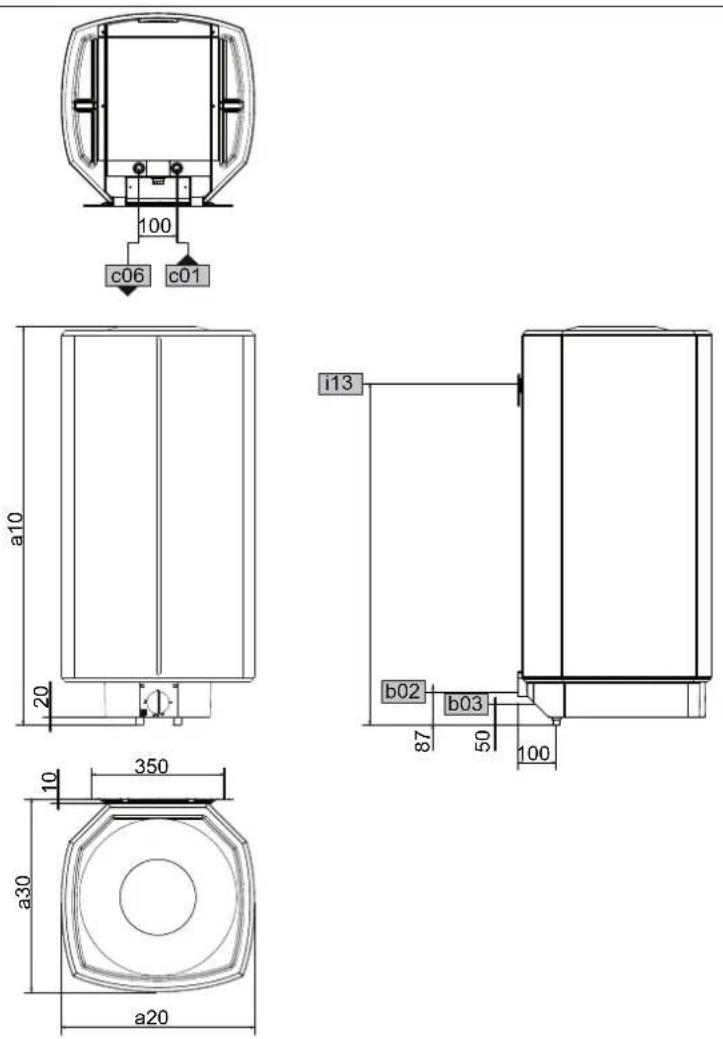

    16.1 Rozmery a prípojky 97

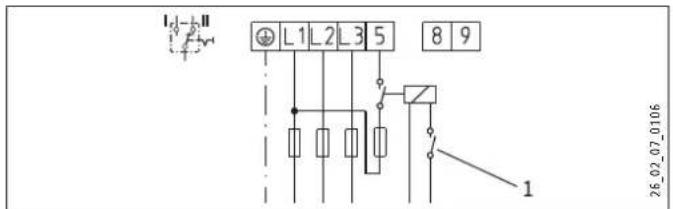

    16.2 Elektrické schémy zapojenia a prípojky ____ 98
    16.3 Výkonové tabul'ky 99
    16.4 Poruchové podmienky 99
    16.5 Údaje k spotrebe energie ____ 99
    16.6 Tabul'ka s údajmi 99

ZÁRUKA

ŽIVOTNÉ PROSTREDIE A RECYKLÁCIA

ŠPECIÁLNE POKYNY

• Deti od 8 rokov, ako aj osoby so zníženými fyzickými, senzorickými či mentálnymi schopnostami alebo osoby s nedostatočnými skúsenostami a vedomostami môžu prístroj používať pod dozorom, prípadne ak boli o bezpečnom používaní prístroja poučené a porozumeli z toho vyplývajúcim nebezpečenstvám. Deti sa so zariadením nesmú hrat. Čistenie a používatelškú údržbu nesmú vykonávať deti bez dozoru.
• Prípojka na elektrickú siet' je dovolená iba ako trvalá prípojka v spojení s vyberatel'hou káblovou priechodkou. Zariadenie sa musí dat' odpojit' od siete všetkými pólmi s minimálnou odpojovacou vzdialenost'ou 3 mm.
• Upevnite prístroj tak, ako je popísané v kapitole „Inštalácia / Prípravy“.
• Rešpektujte maximálne prípustný tlak (pozri kapitolu „Inštalácia / Technické údaje / Tabulka s údajmi“).
• Vypustite zariadenie tak, ako je popísané v kapi- tole „Inštalácia / Údržba / Vypustenie zariadenia“.
• Zariadenie je pod tlakom. Počas ohrevu kvapká z poistného ventilu expanzná voda.
• Pravidelne manipulujte poistným ventilom, aby ste predišli zadreniu zapríčinenému napr. vápenatými usadeninami.
• Nainštalujte poistný ventil, ktorý má testovaný konštrukčný vzor, do prívodného vedenia studenej vody. Dbajte pri tom na to, že v závislosti od statického tlaku môže byť potrebný dodatočný redukčný ventil.
• Dimenzujte odtokové potrubie tak, aby pri úplne otvorenom poistnom ventile mohla voda bez zábran odtekat.
• Namontujte vypúšťacie potrubie poistného ventilu s trvalým sklonom nadol v nezamízajúcej miestnosti.
• Vypúšťací otvor poistného ventilu musí zostat' otvorený do atmosféry.

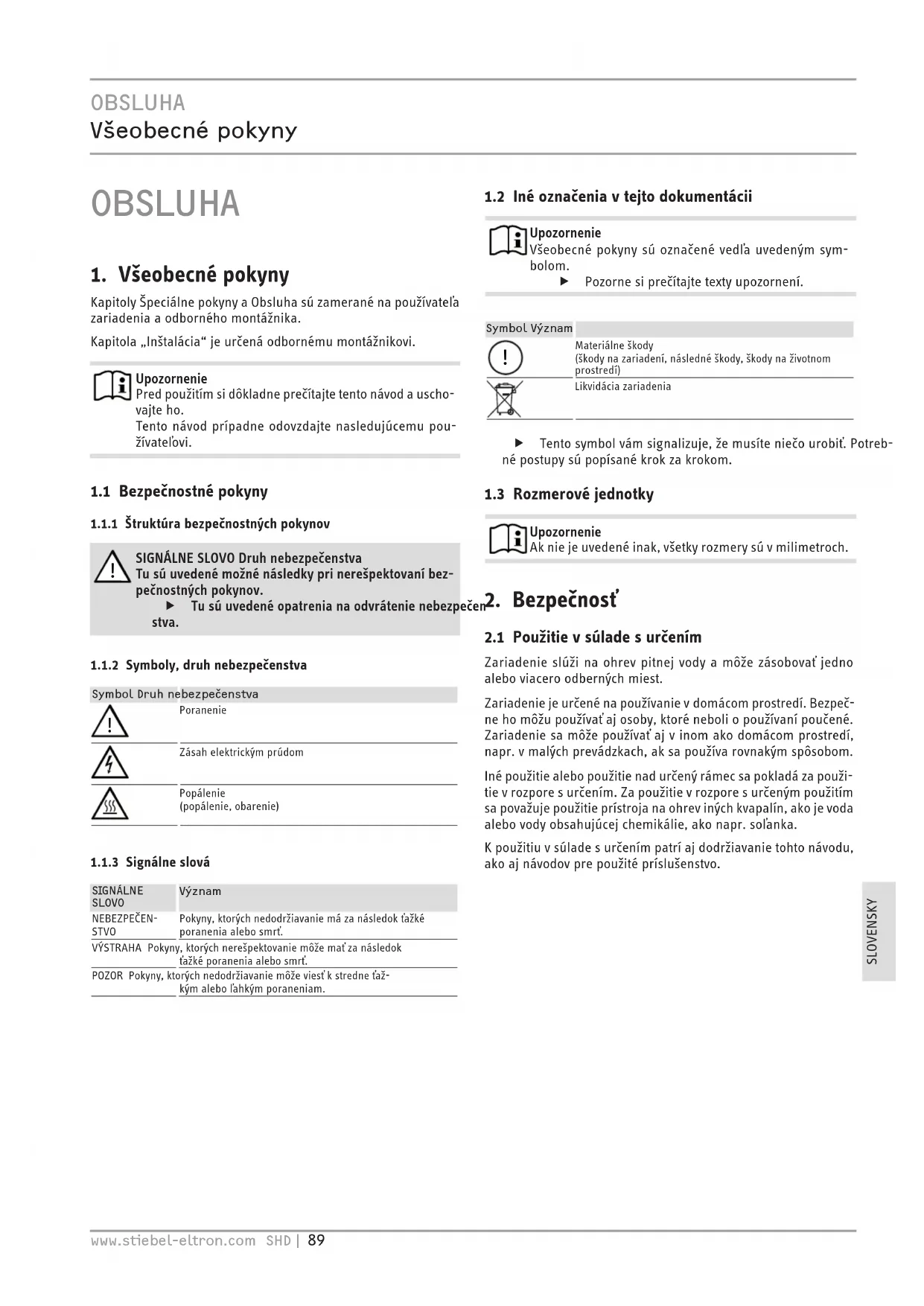

OBSLUHA

1. Všeobecné pokyny

Kapitoly Špeciálne pokyny a Obsluha sú zamerané na používatelá zariadenia a odborného montážnika.

Kapitola „Inštalácia“ je určená odbornému montážnikovi.

Upozornenie

Tento návod prípadne odovzdajte nasledujúcemu používatel'ovi.

Tu sú uvedené možné následky pri nerešpektovaní bezpečnostných pokynov.

▶ Tu sú uvedené opatrenia na odvrátenie nebezpečem stva.

1.1.2 Symboly, druh nebezpečenstva

Symbol Druh nebezpečenstva

Poranenie

Zásah elektrickým prúdom

Popálenie (popálenie, obarenie)

1.1.3 Signálne slová

SIGNÁLNE SLOVO	Význam
NEBEZPEČEN-STVO	Pokyny, ktorých nedodržiavanie má za následok tážké poranenia alebo smrt.
VÝSTRAHA Pokyny, ktorých nerešpektovanie môže mat' za následok tážké poranenia alebo smrt.
POZOR Pokyny, ktorých nedodržiavanie môže viest' k stredne táž-kým alebo l'ahkým poraneniam.

1.2 Iné označenia v tejto dokumentácii

Upozornenie

Všeobecné pokyny sú označené vedl'a uvedeným symbol.

▶ Tento symbol vám signalizuje, že musíte niečo urobit. Potrebné postupy sú popísané krok za krokom.

Ak nie je uvedené inak, všetky rozmery sú v milimetroch.

2. Bezpečnost'

2.1 Použitie v súlade s určením

Zariadenie slúži na ohrev pitnej vody a môže zásobovat' jedno alebo viacero odberných miest.

Zariadenie je určené na používanie v domácom prostredí. Bezpečne ho môžu používať aj osoby, ktoré neboli o používaní poučené. Zariadenie sa môže používať aj v inom ako domácom prostredí, napr. v malých prevádzkach, ak sa používa rovnakým spôsobom.

Iné použitie alebo použitie nad určený rámec sa pokladá za použitie v rozpore s určením. Za použitie v rozpore s určeným použitím sa považuje použitie prístroja na ohrev iných kvapalín, ako je voda alebo vody obsahujúcej chemikálie, ako napr. sol'anka.

K použitiu v súlade s určením patrí aj dodržiavanie tohto návodu, ako aj návodov pre použité príslušenstvo.

Armatúra a bezpečnostná skupina môžu počas prevádzky nadobudnút teplotu nad 60 °C. Pri výtokových teplotách vyšších než 43 °C vzniká nebezpečenstvo obarenia.

VÝSTRAHA Poranenie

Deti od 8 rokov, ako aj osoby so zníženými fyzickými, senzorickými či mentálnymi schopnosťami alebo osoby s nedostatočnými skúsenosťami a vedomosťami môžu prístroj používať pod dozorom, prípadne ak boli o bezpečnom používaní prístroja poučené a porozumeli z toho vyplývajúcim nebezpečenstvám. Deti sa so zariadením nesmú hrať. Čistenie a používatelškú údržbu nesmú vykonávať deti bez dozoru.

Materiálne škody

Vodovodné potrubia a bezpečnostnú skupinu musí používatel'chránit' pred mrazom.

Upozornenie

Zariadenie je pod tlakom. Počas ohrevu kvapká z poistného ventilu expanzná voda.

2.3 Certifikačné značky

Pozri typový štítok na zariadení.

3. Popis zariadenia

Zariadenie elektricky ohrieva pitnú vodu so základným ohrievacím výkonom alebo s tzv. rýchloohrevom. Teplotu môžete určit pomocou otočného regulátora teploty. V závislosti od napájania el. prúdom sa uskutočňuje automatický ohrev na želanú teplotu.

Prístroj môžete využívať v jednookruhovom režime, dvojokruhovom režime alebo režime prietokového zásobníka.

Ocelová vnútorná nádrž je vybavená špeciálnym priamym smaltovaním „anticor®“ a ochrannou anódou. Anóda slúži na ochranu vnútornej nádrže pred koróziou.

Protimrazová ochrana

V jednookruhovom režime a v režime prietokového zásobníka je prístroj chránený pred mrazom aj pri nastavení teploty na „studená“, ak je zabezpečené napájanie el. prúdom. Zariadenie sa včas zapína a zohrieva vodu. Zariadenie nechráni pred mrazom vodovodné potrubia ani bezpečnostnú skupinu. V dvojokruhovom režime trvá ochrana pred mrazom len počas doby nízkej tarify.

V tomto prevádzkovom režime pracuje prístroj pri odbere malých množstiev vody s normálnym ohrievacím výkonom.

Pri vyššom nastavení teploty a po odbere velkých množstiev vody sa prístroj automaticky prepne na rýchloohrev (pozri kapitolu „Technické údaje / Tabulka s údajmi“).

Po celom odbere ohriatej vody v zásobníku pracuje prístroj v prietokovom režime s rýchloohrevom. Dostupné výtokové množstvá sa náležite redukujú (pozri kapitolu „Technické údaje / Výkonové tabulky“).

Po dlhšom výpadku siete zabraňuje podnapăťové relé, aby sa okamžite zapol rýchloohrev. Pri opakovanom napătí pracuje prístroj najskôr s normálnym ohrievacím výkonom, kým prvýkrát zareaguje regulátor teploty. Potom je rýchloohrev automaticky opat pripravený na prevádzku.

Dvojokruhový režim

Prístroj ohrieva objem zásobníka na požadovanú teplotu počas doby nízkej tarify (doba mimo špičky stanovená dodávatelom elektrickej energie) automaticky so základným ohrievacím výkonom. Dodatočne môžete zapnút rýchloohrev v dobe vysokej tarify.

Jednookruhový režim

V tomto prevádzkovom režime prístroj automaticky ohrieva pri každom nastavení teploty v závislosti od napájania el. prúdom.

4. Nastavenia

Nastavenie môže montážnik obmedzit'v jednookruhovom a dvo-jokruhovom režime (pozri kapitolu „Inštalácia / Nastavenia“).

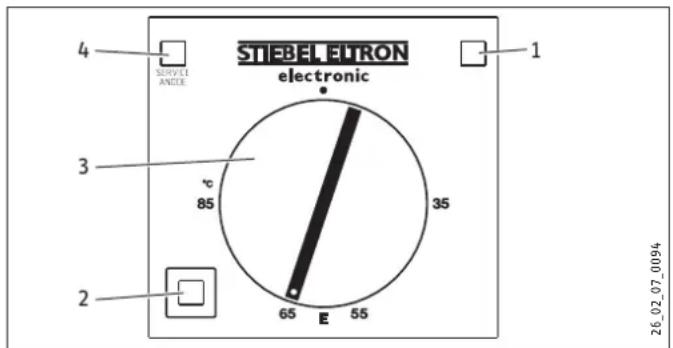

STIEBEL ELTRON electronic 4 SUPPORT ANDE 3 85 35 65 E 55 2 1 26_02_07_0094

1 Signálna žiarovka pre indikátor prevádzkového stavu pri rýchloohreve
2 Tlačidlo pre rýchloohrev (v dvojokruhovom režime)
3 Otočný regulátor teploty
- studená
E odporúčaná poloha pre úsporu energie, nízka tvorba vápnika, 60 °C
85 °C maximálne nastavenie teploty
4 Signálna žiarovka „SERVICE ANODE“

V závislosti od systému sa teploty môžu odchylóvať od požadovanej hodnoty.

Signálne svetlo pre indikátor prevádzkového stavu

Signálna žiarovka pre indikátor prevádzkového stavu svieti počas zohrievania vody rýchloohrevom.

Rýchloohrev v dvojokruhovom režime

Rýchloohrev môžete zapnút' pomocou tlačidla. Na tento účel sa tiež môže inštalovať dialkové ovládanie. Ked'je dosiahnutá požadovaná teplota, rýchloohrev sa vypne a znova sa nezapne.

Signálna žiarovka „SERVICE ANODE“

Materiálne škody

- Ak svieti signálna žiarovka „SERVICE ANODE“, informujte vášho montážnika.

Po dlhšom výpadku prúdu môžete rýchloohrev ihned' manuálne zapnút tým, že otočný regulátor teploty najskôr otočíte do polohy „studený“ a potom na 85 °C.

• Pravidelne nechajte odbornému montážnikovi skontrolovať elektrickú bezpečnost zariadenia a funkciu poistného ventilu.
  Ked'svieti signálna žiarovka „SERVICE ANODE“, montážnik musí vymenit ochrannú anódu (pozri kapitolu „Údržba / Ochranná anóda“).
  Nepoužívajte čistiace prostriedky s obsahom abrazívnych látok alebo rozpůštadiel. Na ošetrovanie a čistenie zariadenia vám postačí vlhká utierka.

Zavápnenie

Takmer každá voda pri vysokých teplotách odlučuje vápnik. Tento sa usadzuje v zariadení a ovplyvňuje funkciu a životnosť zariadenia. Ohrievacie telesá sa preto z času na čas musia odvápnit. Odborný montážnik, ktorý pozná kvalitu miestnej vody, vám určí čas pre dálšiu údržbu.
Pravidelne kontrolujte armatúry. Vápnik na výtoku armatúr môžete odstrániť pomocou bežných odvápňovacích prostriedkov.
- Pravidelne manipulujte poistným ventilom, aby ste predišli zadreniu zapríčinenému napr. vápenatými usadeninami.

6. Odstraňovanie problémov

Problém Príčina Odstránenie
Voda sa nezohrieva.	Nie je prítomné žiadne napätie.	Skontrolujte poistky do-movej inštalácie.
Výtokové množstvo je veľmi malé.	Prúdový regulátor v armatúre alebo sprchovacia hlavica sú zavápnené, resp. znečistené.	Vyčistite, resp. odvápnite prúdový regulátor alebo sprchovaciu hlavicu.
Signálna žiarovka „SER-VICE ANODE“ svieti.	Ochranná anóda sa musí vymenit.	Informujte vášho odborného montážnika.

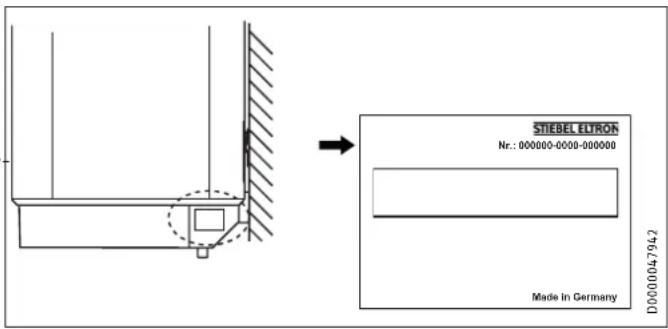

Ak nemôžete príčinu odstránit, zavolajte montážnika. Kvôli lepšej a rýchlejšej pomoci mu uvedte číslo z typového štítka (000000-0000-000000):

STIEBEL ELTROR Nr.: 000000-0000-000000 Made in Germany D0000047942

INŠTALÁCIA

7. Bezpečnost'

Inštaláciu, uvedenie do prevádzky ako aj údržbu a opravu zariadenia smie vykonávať iba odborný montážnik.

Bezchybnú funkciu a prevádzkovú bezpečnost zaručujeme len vtedy, ak sa používa originálne príslušenstvo a originálne náhradné diely, ktoré sú pre prístroj určené.

7.2 Predpisy, normy a ustanovenia

Upozornenie

Dbajte na všetky vnútroštátne a regionálne predpisy a ustanovenia.

8. Popis zariadenia

8.1 Rozsah dodávky

• Zavesenie na stenu
• dištančné vložky 5 mm (2 kusy hore, 2 kusy dole)
• Krycie uzávery (2 kusy)
• Montážna šablóna

8.2 Príslušenstvo

Potrebné príslušenstvo

V závislosti od zásobovacieho tlaku sú k dispozícii rozličné bezpečnostné skupiny. Tieto bezpečnostné skupiny, ktoré majú testovaný konštrukčný vzor, chránia prístroj pred neprípustnými prekročeniami tlaku.

Đalšie príslušenstvo

Odl'ahčovacie relé spôsobuje prioritné zapojenie pri prevádzke prístroja, ked'súčasne prevádzkujete iný prístroj, napríklad elektrické vykurovacie teleso zásobníka (pripojenie pozri kapitolu „Technické údaje / Elektrické schémy zapojenia a prípojky“).

9. Prípravy

9.1 Miesto montáže

Zariadenie je určené na trvalú montáž na stenu. Dbajte pri tom na to, aby stena bola dostatočne nosná.

Zariadenie vždy montujte zvislo, v nezamízajúcej miestnosti a v blízkosti odberového miesta.

▶ Na prenos rozmerov na stenu môžete použit montážnu šablónu.

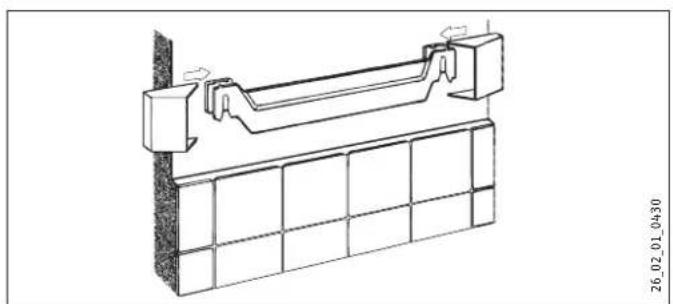

▶ Vyvítajte otvory a upevnite zavesenie na stenu pomocou skrutiek a hmoždiniek. Upevňovací materiál zvolte podľa pevnosti steny.

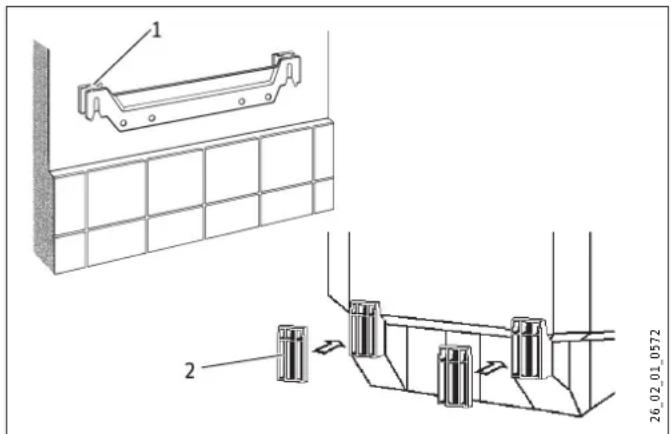

Nerovnosti na stene môžete vyrovnat' pomocou priložených dištančných vložiek.

1 Dištančná vložka hore
2 Dištančná vložka dole

9.3 Príprava sietového pripojovacieho kábla

270 120 D00004.2052

10. Montáž

10.1 Vodovodná prípojka

Materiálne škody

Všetky práce na vodovodnej prípojke a inštalačné práce vykonávajte podl’a predpisov.

• Hydraulické prípojky pripojte pomocou plošných tesnení.
• Zariadenie musí byť prevádzkované s tlakovými armatúrami.

Ako materiály sú prípustné ocel'pozinkovaná ponorom, ušláchtilá ocel', med'a plast.

Vyžaduje sa poistný ventil.

Teplovodné potrubie

Materiálne škody

Prístroj nie je vhodný na použitie systémov plastových rúrok na vedenie teplej vody.

Ako materiály sú prípustné ušl'achtilá ocel'a med'.

Maximálne prípustný tlak sa nesmie prekračovať (pozri kapitolu Technické údaje / Tabulka s údajmi).

10.1.2 Montáž poistného ventilu

Nainštalujte poistný ventil, ktorý má testovaný konštrukčný vzor, do prívodného vedenia studenej vody. Dbajte pri tom na to, že v závislosti od statického tlaku môže byť potrebný dodatočný redukčný ventil.
- Dimenzujte odtokové potrubie tak, aby pri úplne otvorenom poistnom ventile mohla voda bez zábran odtekat.
▶ Namontujte vypúšťacie potrubie poistného ventilu s trvalým sklonom nadol v nezamízajúcej miestnosti.
▶ Vypúšťací otvor poistného ventilu musí zostat'otvorený do atmosféry.

10.2 Montáž zariadenia

Zaveste zariadenie na namontovaný záves.

VÝSTRAHA Zásah elektrickým průdom Všetky práce na elektrickom pripojení a elektrické instalačné práce vykonávajte podľa predpisov. Pri všetkých prácach odpojte všetky póly zariadenia od sietového pripojenia.

VÝSTRAHA Zásah elektrickým prúdom Prípojka na elektrickú siet' je dovolená iba ako trvalá prípojka v spojení s vyberatelhou káblovou priechodkou. Zariadenie sa musí dať odpojit' od siete všetkými pólmi s minimálnou odpojovacou vzdialenost'ou 3 mm.

VÝSTRAHA Zásah elektrickým prúdom Dbajte na to, aby zariadenie bolo pripojené na ochranný vodič.

Materiálne škody Nainštalujte ochranné zariadenie chybového prúdu (RCD).

Materiálne škody Dbajte na typový štítok. Uvedené napätie sa musí zhodovat' so sietovým napätím.

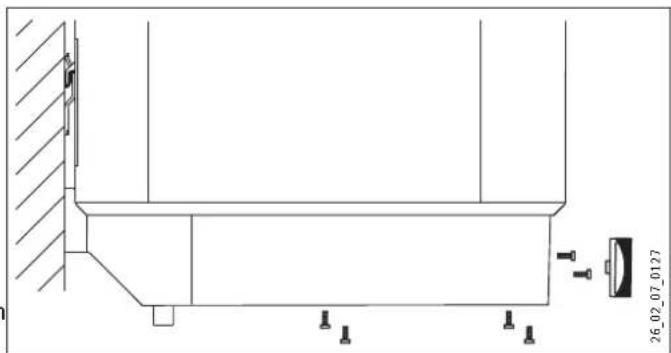

▶ Odnímte otočný regulátor teploty.
▶ Vyskrutkujte skrutky.
▶ Odnímte spodný kryt.
Káblovú priechodku vytiahnite nadol, pričom stlačte západkový hák.
Káblovú priechodku nasuňte na sietový pripojovací kábel káblovú priechodku opätovne zaklapnite.

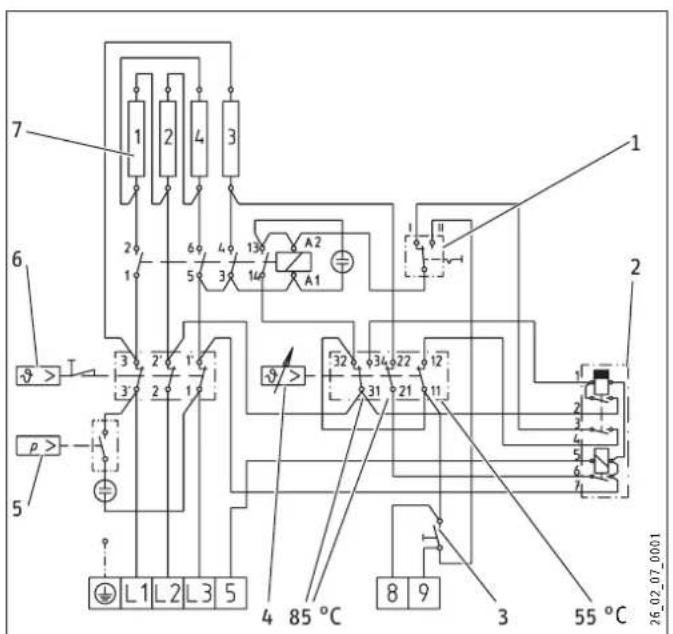

Podl'a elektrickej schémy zapojenia pripojte želaný príkon (pozri kapitolu Technické údaje / Elektrické schémy zapojenia a prípojky).
SLOVENSKY

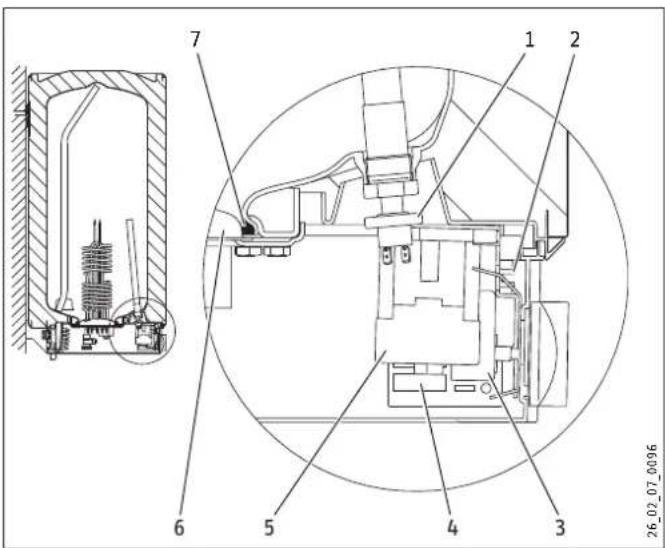

1 Tlakový spínač pre ochrannú anódu
2 Prepínač pre prevádzkový režim
3 Termostat
4 Elektronický konštrukčný celok
5 Stýkač
6 Prírubová platňa
7 Tesniaci krúžok

(pozri kapitolu „Technické údaje / Elektrické schémy zapojenia a prípojky“).

▶ Namontujte spodný kryt.
Zaskrutkujte skrutky.
Založte otočný regulátor teploty na miesto.
▶ Na typovom štítku perom označte krížikom zvolený inštalova ný príkon a napätie.
▶ Bezpečnostnú skupinu spojte so zariadením tak, že naskrutkujte rúru na zariadenie.

11. Uvedenie do prevádzky

11.1 Prvé uvedenie do prevádzky

• Otvorte odberné miesto na tak dlho, kým zariadenie nie je naplnené a potrubná siet' bez vzduchu.
  Nastavte prietokové množstvo. Dbajte na maximálne povolené prietokové množstvo pri úplne otvorenej armatúre (pozri kapitolu Technické údaje / Tabulka s údajmi).
  ▶ Prietokové množstvo podľa potreby znížte pomocou škrtiacej klapky poistného ventilu.
  Nastavte otočný regulátor teploty na maximálnu teplotu.
  Zapnite sietové napájanie.
  ▶ Skontrolujte činnosť zariadenia. Dbajte pri tom na vypnutie regulátora teploty.
  ▶ Skontrolujte funkciu poistného ventilu.

11.1.1 Odovzdanie zariadenia

11.2 Opätovné uvedenie do prevádzky

Pozri kapitolu Prvé uvedenie do prevádzky.

12. Nastavenia

Nastavenie z výroby: 85 °C

Upozornenie

Ked'je obmedzenie volby teploty nastavené na 85 °C, na centrálnej termostatickej armatúre môžete nainštalovať výtok teplej vody. Tým sa dá znížit výtoková teplota.

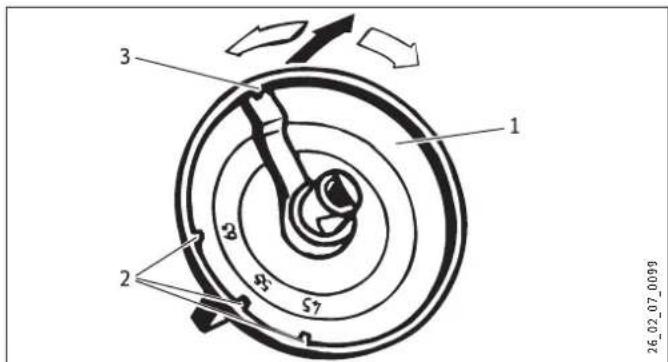

1 Otočný regulátor teploty

2 Možnost' prestavenia obmedzenia volby teploty na 45 °C, 55 °C, 65 °C.

3 85 °C

▶ Nastavte obmedzenie volby teploty.

13. Vyradenie z prevádzky

▶ Pomocou poistky domovej inštalácie zariadenie odpojte od sietového napätia.

Zariadenie vyprázdnite. Pozri kapitolu „Údržba / Vypustenie prístroja“.

14. Odstraňovanie porúch

Upozornenie

Pri teplotách pod -15 °C sa môže spustit' bezpečnostný obmedzovač teploty. Týmto teplotám môže byť prístroj vystavený už pri skladovaní alebo preprave.

Porucha Pričina	Odstránenie
Voda sa nezohrieva.	Bezpečnostný obmedzo-vač teploty zareagoval, pretože je regulátor chybný.	Odstráňte pričinu chyby.Vymeňte regulátor tep- loty.
	Bezpečnostný obmedzo-vač teploty zareagoval, pretože teplota poklesla pod -15 °C.	Stlačte nulovacie tlačidlo (pozri obrázok).
	Rýchloohrev sa nezapína.	Skontrolujte tlačidlá a páky.
Ohrievacie teleso je	chybné.	Vymeňte ohrievacie teleso.
V režime prietokového zásobníka sa nedosahuje zvolená výtoková teplota pri úplne otvorenom od- berovom ventile.	Cez prístroj tečie viac vody než vykurovacie te- leso dokáže zohriat.	Znížte množstvo vody na teplovodnom ventile.
Poistný ventil kvapká pri vypnutom ohreve.	Ventilové sedlo je zne- čistené.	Očistite ventilové sedlo.

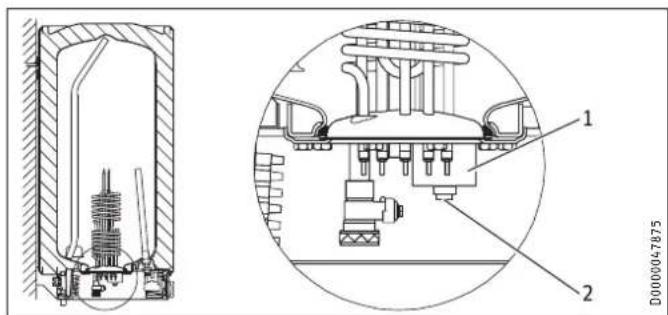

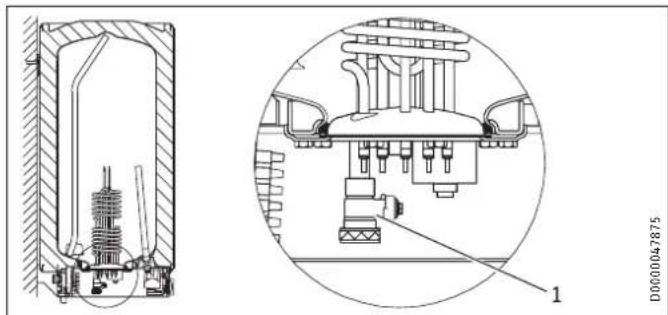

Nulovacie tlačidlo bezpečnostného obmedzovača teploty

D0000047875

1 Bezpečnostný obmedzovač teploty
2 Nulovacie tlačidlo

15. Údržba

VÝSTRAHA Zásah elektrickým prúdom Všetky práce na elektrickom pripojení a elektrické inšta- lačné práce vykonávajte podľa predpisov. Pred všetkými prácami odpojte všetky póly zariadenia od sietového napätia.

Pri niektorých údržbových prácach musíte odstránit' spodný kryt.

Ak musíte zariadenie vyprázdnit, dbajte na kapitolu Vypustenie zariadenia.

Dbajte na híbku ponoru regulátora teploty (pozri kapitolu „Technické údaje / Rozmery a prípojky“).

15.1 Kontrola poistného ventilu

▶ Poistný ventil pravidelne kontrolujte.

15.2 Vypustenie zariadenia

VÝSTRAHA Popálenie Pri vypúšťaní môže vytekat' horúca voda.

Ak sa prístroj musí vyprázdnit kvôli údržbovým prácam alebo pri nebezpečenstve mrazu kvôli ochrane celej inštalácie, postupujte nasledovne:

Zatvorte uzatvárací ventil v prívodnom vedení studenej vody.
▶ Otvorte teplovodné ventily všetkých odberových miest.

▶ Otvorte vypúšťací ventil.

15.3 Výmena ochrannej anódy

▶ Skontrolujte signálnu anódu, ked'svieti signálna žiarovka „SERVICE ANODE“, a príp. ju vymeňte. Dbajte na otvor klůča anódy
- SHD 30 S: SW 13
- SHD 100 S: SW 27

▶ Dodržte pri tom maximálny prechodový odpor 1,0 Ω medzi ochrannou anódou a nádržou.

15.4 Odvápnenie

Dbajte na to, aby sa pri údržbe nepoškodil ani neodstránil odpor antikoróznej ochrany na izolačnej platni. Odpor antikoróznej ochrany po výmene znova riadne namontujte.

1 2 3 4 D0000048051

1 Odpor antikoróznej ochrany (390 Ω)
2 Prítlačná doska
3 Izolačná platňa
4 Vykurovacia príruba

16. Technické údaje

16.1 Rozmery a prípojky

D0000024812

1 Snímač regulátora teploty

16.2 Elektrické schémy zapojenia a prípojky

7 1 2 4 3 6 5 139 A2 1 2 3 2 1 6 3 2 1 3 140 p> 5 L1 L2 L3 5 4 85 °C 8 9 3 55 °C 26_02_07_0001

1 Prepínač pre prevádzkový režim
2 Elektronický konštrukčný celok s podnapätovým a spínacím relé
3 Tlačidlo pre rýchloohrev
4 Termostat
5 Tlakový spínač pre ochrannú anódu
6 Bezpečnostný obmedzovač teploty
7 Ohrievacie teleso

Ohrievacie teleso

Meranie jedným elektromerom s kontaktom dodávatel'a elektrickej energie: 3,5 / 21 kW, 3/PE \~ 400 V

1 Odl'ahčovacie relé
2 Riadiace vedenie k stýkaču druhého prístroja
3 Riadiaci kontakt sa otvára pri zapnutí SHD S

Doba ohrevu je závislá od objemu zásobníka, od teploty studenej vody a ohrievacieho výkonu. Dobu ohrevu pri rýchloohreve (21 kW) a prívod studenej vody s 10 °C nájdete v nasledujúcej tabulke.

Doba ohrevu (režim zásobníka)
Nastavenie teploty	°C	65	85
SHD 30 S min. 6 8
SHD 100 S min. 18 25

V režime prietokového zásobníka je možný odber nasledujúcich množstiev vody.

Teplovodný výkon (prietokový režim)
Teplota teplej vody	°C	38	55
Prívod studenej vody 6 °C	l/min	9,4	6,1
Prívod studenej vody 10 °C	l/min	10,7	6,7
Prívod studenej vody 14 °C	l/min	12,7	7,3

16.4 Poruchové podmienky

V prípade poruchy môžu teploty vystúpit' nad 130 °C pri 0,6 MPa.

16.5 Údaje k spotrebe energie

		SHD 30 S	SHD 100 S
		073059	073060
Výrobca		STIEBEL ELTRON	STIEBEL ELTRON
Zátažový profil		S	L
Trieda energetickej účinnosti		B	C
Energetická účinnosť	%	36	38
Ročná spotreba el. energie	kWh	518	2666
Nastavenie teploty z výroby	°C	60	60
Hladina akustického výkonu	dB(A)	15	15
Denná spotreba el. energie	kWh	2.437	12.288

		SHD 30 S	SHD 100 S
		073059	073060
Hydraulické údaje
Menovitý objem	I	30	100
Množstvo zmiešanej vody s teplotou 40 °C(15 °C/65 °C)	I	59	195
Elektrické údaje
Inštalovaný príkon ~ 400 V	kW	3,5/21	3,5/21
Fázy		3/PE	3/PE
Menovité napätie	V	400	400
Frekvencia	Hz	50	50
Prevádzkový režim jednookruhový	X	X
Prevádzkový režim dvojokruhový		X	X
Hranice použitia
Rozsah nastavenia teploty	°C	35-85	35-85
Max. povolený tlak	MPa	0,6	0,6
Kontrolný tlak	MPa	0,78	0,78
Max. povolená teplota	°C	110	110
Max. prietokové množstvo	l/min	18	18
Max./min. vodivosť pitnej vody	μS/cm	100-1500	100-1500
Energetické údaje
Pohotovostná spotreba elektrického prúdu /24 h pri 65 °C	kWh	0,46	0,86
Trieda energetickej účinnosti		B	C
Vyhotovenia
Druh krytia (IP)		IP 25	IP 25
Typ konštrukcie uzavretý		X	X
Farba		biela	biela
Rozmery
Výška	mm	770	1050
Šírka	mm	410	510
Híbka	mm	420	510
Hmotnosti
Hmotnosť v plnom stave	kg	54,3	140,1
Hmotnosť v prázdnom stave	kg	24,3	40,1

Záruka

Pre zariadenia nadobudnuté mimo Nemecka neplatia záručné podmienky našich nemeckých spoločností. V krajinách, v ktorých existuje jedna z našich dcérskych spoločností predávajúcich naše výrobky, sa skôr poskytuje záruka iba od tejto dcérskej spoločnosti. Takáto záruka je poskytnutá iba vtedy, ked'dcérska spoločnost' vydala vlastné záručné podmienky. Nad rámec uvedeného sa záruka neposkytuje.

Na zariadenia, ktoré boli nadobudnuté v krajinách, v ktorých naše výrobky nepredáva žiadna z našich dcérskych spoločností, záruku neposkytujeme. Prípadné záruky prislúbené dovozcom zostávajú týmto nedotknuté.

Životné prostredie a recyklácia

Pomôžte chránit naše životné prostredie. Balenie prístroja je nutné zlikvidovať v súlade s vnútroštátnymi predpismi a ustanoveniami o likvidácii odpadov.

Deutschland
