GEBRUIKSAANWIJZING SHD 30 S STIEBEL ELTRON

1. Algemene aanwijzingen 41
   1.1 Veiligheidsaanwijzingen ____ 41
   1.2 Andere aandachtspunten in deze documentatie ____ 41
   1.3 Maateenheden 41
2. Veiligheid 41
   2.1 Voorgeschreven gebruik 41
   2.2 Algemene veiligheidsaanwijzingen 42
   2.3 Keurmerk 42
3. Toestelbeschrijving 42
4. Instellingen 43
5. Reiniging, verzorging en onderhoud 43
6. Problemen verhelpen 43

INSTALLATIE

1. Veiligheid 44

7.1 Algemene veiligheidsaanwijzingen ____ 44

7.2 Voorschriften, normen en bepalingen ____ 44

1. Toestelbeschrijving 44

8.1 Inhoud van het pakket 44

8.2 Toebehoren 44

1. Voorbereidingen 44

9.1 Montageplaats 44

9.2 Wandbevestiging monteren 44

9.3 Elektrische aansluitkabel voorbereiden 44

1. Montage 45

10.1 Wateraansluiting 45

10.2 Montage van het toestel 45

10.3 Elektrische aansluiting ____ 45

1. Ingebruikname 46

11.1 Eerste ingebruikname ____ 46

11.2 Opnieuw in gebruik nemen 46

1. Instellingen 46

2. Buitendienststelling 47

3. Storingen verhelpen 47

4. Onderhoud 47

15.1 Veiligheidsventiel controleren 47

15.2 Het toestel aftappen 47

15.3 Veiligheidsanode vervangen 48

15.4 Ontkalken 48

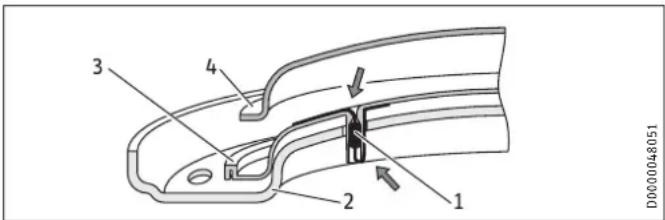

15.5 Veiligheidsweerstand tegen corrosie ____ 48

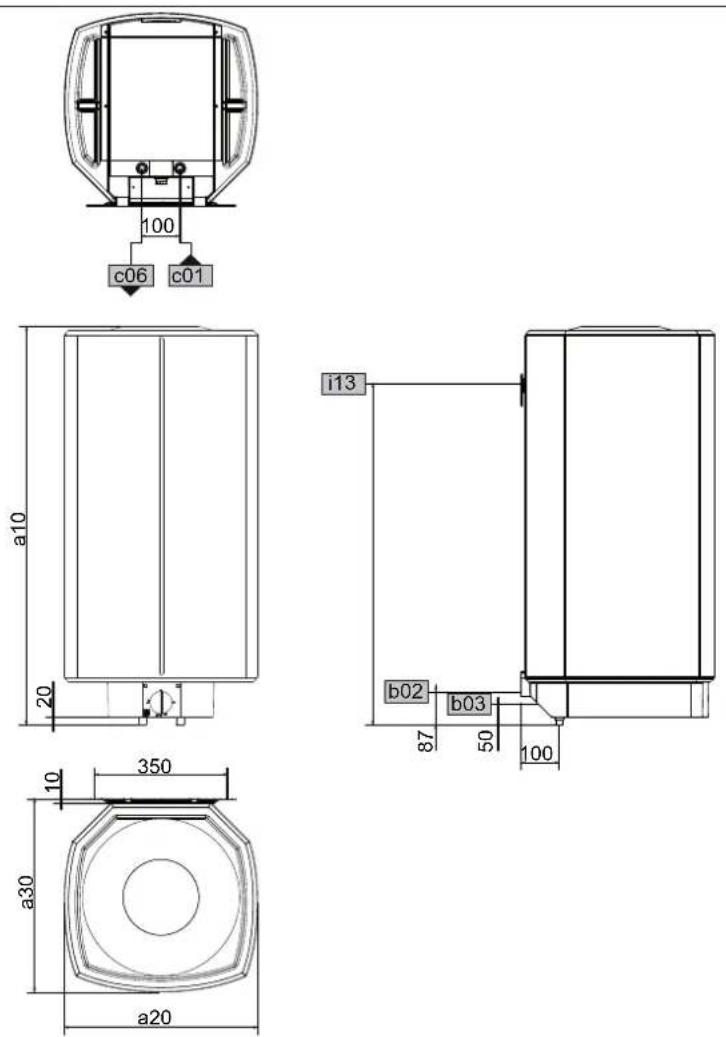

16.1 Afmetingen en aansluitingen 49

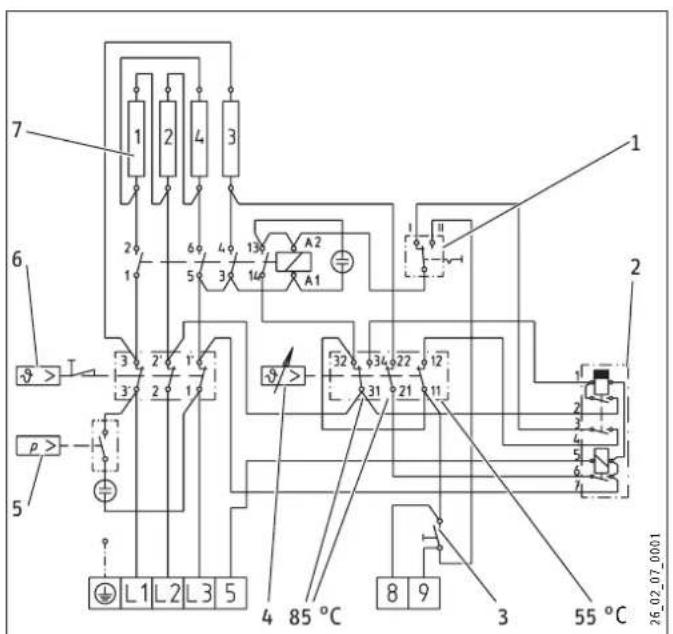

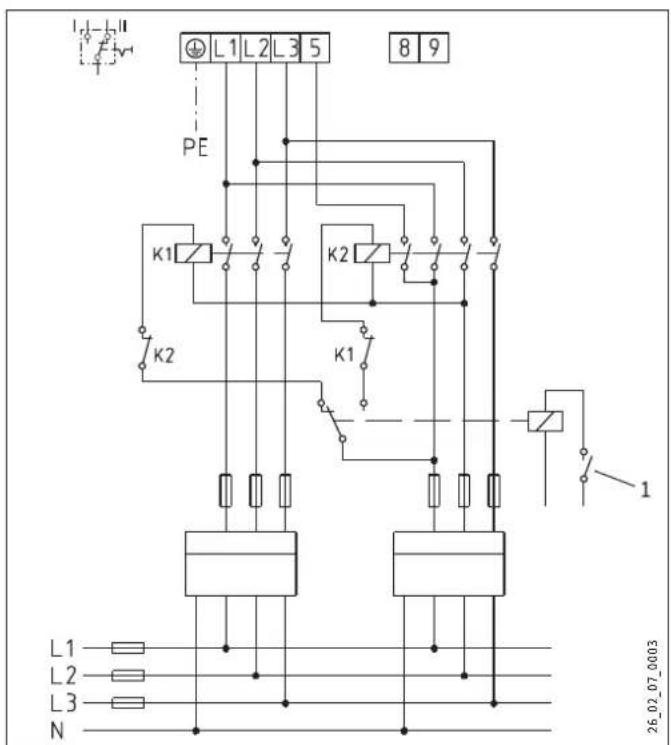

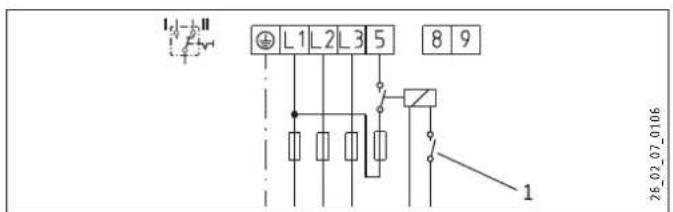

16.2 Elektriciteitsschema's en aansluitingen 50

16.3 Storingen 51

16.4 Gegevens over het energieverbruik 51

16.5 Gegevenstabel 51

GARANTIE

MILIEU EN RECYCLING

BIJZONDERE INFO

• Het toestel kan door kinderen vanaf 8 jaar, alsmede door personen met verminderde fysieke, sensorische of geestelijke vermogens of met een gebrek aan ervaring en kennis gebruikt worden, wanneer er toezicht op hen gehouden wordt, of wanneer ze met betrekking tot het veilige gebruik van het toestel geïnstrueerd zijn en de gevaren die daaruit ontstaan, begrepen hebben. Kinderen mogen niet met het toestel spelen. Kinderen mogen zonder toezicht geen reiniging of gebruikersonderhoud uitvoeren.
• De aansluiting op het stroomnet is enkel als vaste aansluiting toegestaan in combinatie met de uit-neembare kabeldoorvoer. Het toestel moet op alle polen met een afstand van minstens 3 mm van de aansluiting van het net kunnen worden losgekoppeld.
• Bevestig het toestel zoals beschreven in het hoofdstuk "Installatie/voorbereidingen".
• Neem de maximaal toegelaten druk in acht (zie hoofdstuk "Installatie/technische gegevens/gegevenstabel").
• Tap het toestel af zoals beschreven in het hoofdstuk "Installatie/onderhoud/het toestel aftappen".
• Het toestel staat onder druk. Tijdens verwarming druppelt expansiewater uit de veiligheidsklep.
• Stel periodiek de veiligheidsklep in werking, zodat vastzitten, bijv. door kalkafzettingen, voorkomen wordt.
• Monteer een type-gekeurd veiligheidsventiel in de koudwateraanvoerleiding. Let erop dat daarvoor, afhankelijk van de statische druk, eventueel ook een reduceerventiel nodig is.
• Dimensioneer de afvoerleiding op een wijze dat het water bij volledig geopende veiligheidsventiel ongehinderd kan worden afgevoerd.
• Monteer de afblaasleiding van de veiligheidsklep met een constante afwaartse helling in een vorstvrije ruimte.
• De afblaasopening van de veiligheidsventiel moet geopend blijven naar de atmosfeer.

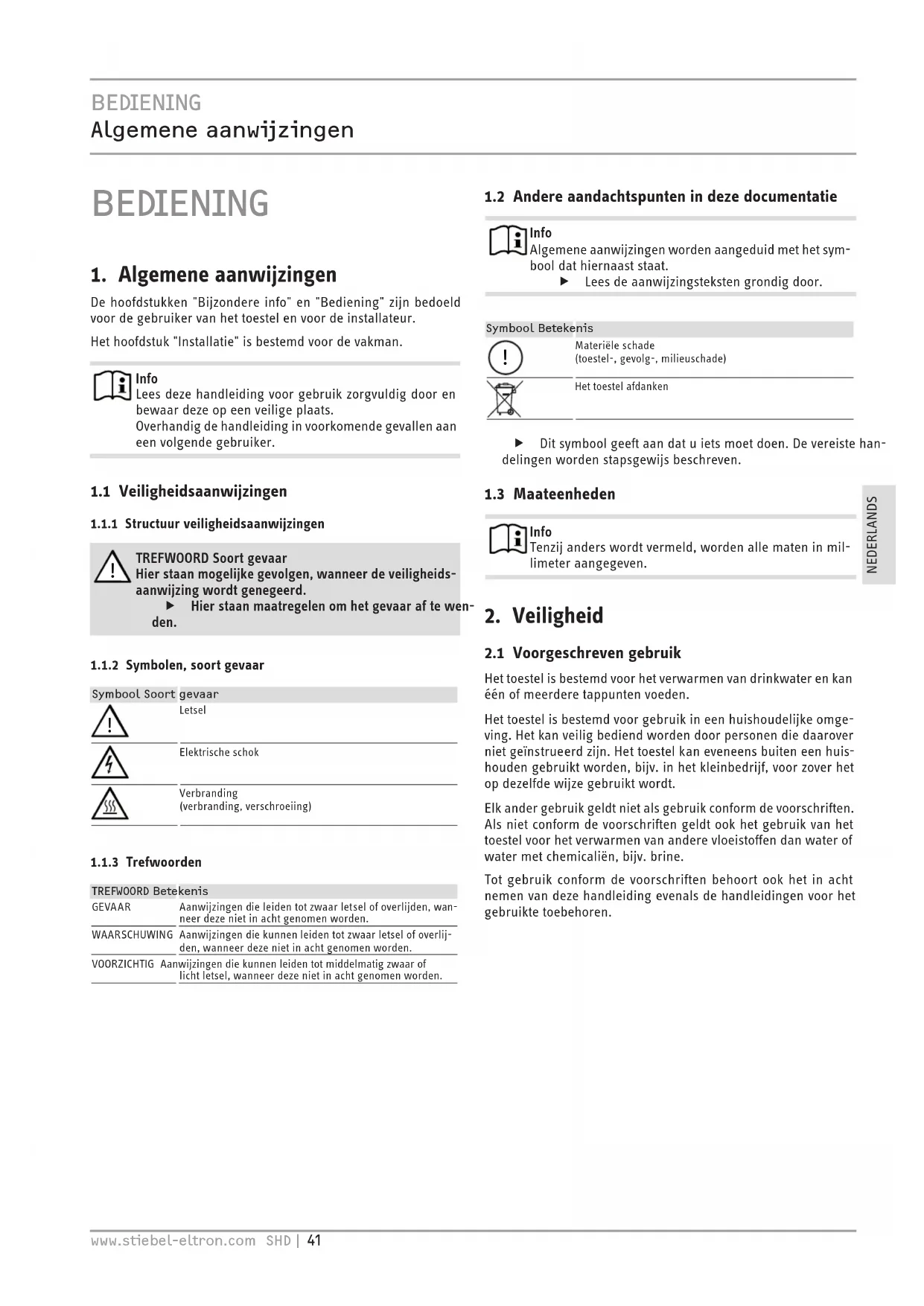

BEDIENING

1. Algemene aanwijzingen

De hoofdstukken "Bijzondere info" en "Bediening" zijn bedoeld voor de gebruiker van het toestel en voor de installateur.

Het hoofdstuk "Installatie" is bestemd voor de vakman.

Info

Lees deze handleiding voor gebruik zorgvuldig door en bewaar deze op een veilige plaats.

Overhandig de handleiding in voorkomende gevallen aan een volgende gebruiker.

1.1 Veiligheidsaanwijzingen

1.1.1 Structuur veiligheidsaanwijzingen

TREFWOORD Soort gevaar

Hier staan mogelijke gevolgen, wanneer de veiligheids-aanwijzing wordt genegeerd.

Hier staan maatregelen om het gevaar af te wen- den.

1.1.2 Symbolen, soort gevaar

Symbool Soort gevaar

Letsel

Elektrische schok

Verbranding

(verbranding, verschroeiing)

1.1.3 Trefwoorden

TREFWOORD Betekenis

GEVAAR	Aanwijzingen die leiden tot zwaar letsel of overlijden, wanneer deze niet in acht genomen worden.
WAARSCHUWING	Aanwijzingen die kunnen leiden tot zwaar letsel of overlijden, wanneer deze niet in acht genomen worden.
VOORZICHTIG	Aanwijzingen die kunnen leiden tot middelmatig zwaar of licht letsel, wanneer deze niet in acht genomen worden.

1.2 Andere aandachtspunten in deze documentatie

Info

Algemene aanwijzingen worden aangeduid met het symbool dat hiernaast staat.

▶ Lees de aanwijzingsteksten grondig door.

Symbool Betekenis

Materièle schade

(toestel-, gevolg-, milieuschade)

Het toestel afdanken

- Dit symbool geeft aan dat u iets moet doen. De vereiste handelingen worden stapsgewijs beschreven.

1.3 Maateenheden

Info

Tenzij anders wordt vermeld, worden alle maten in millimeter aangegeven.

2. Veiligheid

2.1 Voorgeschreven gebruik

Het toestel is bestemd voor het verwarmen van drinkwater en kan één of meerdere tappunten voeden.

Het toestel is bestemd voor gebruik in een huishoudelijke omgeving. Het kan veilig bediend worden door personen die daarover niet geïnstrueerd zijn. Het toestel kan eveneens buiten een huishouden gebruikt worden, bijv. in het kleinbedrijf, voor zover het op dezelfde wijze gebruikt wordt.

Elk ander gebruik geldt niet als gebruik conform de voorschriften. Als niet conform de voorschriften geldt ook het gebruik van het toestel voor het verwarmen van andere vloeistoffen dan water of water met chemicaliën, bijv. brine.

Tot gebruik conform de voorschriften behoort ook het in acht nemen van deze handleiding evenals de handleidingen voor het gebruikte toebehoren.

2.2 Algemene veiligheidsaanwijzingen

De kraan en de veiligheidsgroep kunnen tijdens de werking een temperatuur van meer dan 60 °C aannemen. Bij uitlooptemperaturen van meer dan 43 °C bestaat gevaar voor brandwonden.

WAARSCHUWING letsel

Het toestel kan door kinderen vanaf 8 jaar, alsmede door personen met verminderde fysieke, sensorische of geestelijke vermogens of met een gebrek aan ervaring en kennis gebruikt worden, wanneer er toezicht op hen gehouden wordt, of wanneer ze met betrekking tot het veilige gebruik van het toestel geïnstrueerd zijn en de gevaren die daaruit ontstaan, begrepen hebben. Kinderen mogen niet met het toestel spelen. Kinderen mogen zonder toezicht geen reiniging of gebruikersonderhoud uitvoeren.

Materièle schade

De waterleidingen en de veiligheidsgroep moeten door de gebruiker tegen vorst beschermd worden.

Info

Het toestel staat onder druk. Tijdens verwarming druppelt expansiewater uit de veiligheidsklep.

▶ Waarschuw uw installateur, als er na het verwarme nog water nadruppelt.

2.3 Keurmerk

Zie het typeplaatje op het toestel.

3. Toestelbeschrijving

Het toestel verwarmt op elektrische wijze drinkwater met normaal verwarmingsvermogen of met snelopwarming. U kunt de temperatuur regelen met de temperatuurinstelknop. Afhankelijk van de voeding wordt het verwarmen automatisch uitgevoerd tot aan de gewenste temperatuur.

U kunt het toestel in éénkring-, tweekring- of doorloopboilerwerking gebruiken.

Het stalen binnenreservoir is voorzien van speciaal direct email "anticor®" en van een veiligheidsanode. De anode beschermt het binnenreservoir tegen corrosie.

Vorstbescherming

Tijdens éénkringwerking en doorloopboilerwerking is het toestel ook bij de temperatuurinstelling "koud" tegen vorst beschermd, op voorwaarde dat de voeding is gewaarborgd. Het toestel wordt op tijd ingeschakeld en het water wordt verwarmd. Het toestel biedt de waterleidingen en de veiligheidsgroep echter geen bescherming tegen vorst. Tijdens tweekringboilerwerking geldt de vorstbescherming enkel tijdens nachtstroom.

Doorloopboilerwerking

In deze werkwijze werkt het toestel met normaal verwarmingsvermogen als er kleine hoeveelheden water worden afgetapt.

Bij een hoge temperatuurinstelling en als grote hoeveelheden water werden afgetapt, schakelt het toestel automatisch naar snelopwarming (zie hoofdstuk "Technische gegevens / Technische gegevens").

Als al het opgewarmde water in de boiler werd afgetapt, werkt het toestel in doorloopwerking met snelopwarming. De beschikbare uitloopvolumes dalen dienovereenkomstig (zie hoofdstuk "Technische gegevens / Gegevenstabel").

Na een lange stroomonderbreking voorkomt het nulspanningsrelais dat de snelopwarming onmiddellijk wordt ingeschakeld. Als de spanning terugkeert, werkt het toestel eerst met normaal verwarmingsvermogen tot de thermostaat voor het eerst in werking treedt. Daarna is de snelopwarming automatisch weer bedrijfsklaar.

Tweekringboilerwerking

Het toestel verwarmt bij elke temperatuurinstelling tijdens de nachstroom (periodes met laagtarief van de energiemaatschappij) de waterinhoud automatisch op met normaal verwarmingsvermogen. Bovendien kunt u de snelopwarming inschakelen tijdens het dagtarief.

Eénkringboilerwerking

In deze werkwijze verwarmt het toestel bij elke temperatuurinstelling automatisch op afhankelijk van de stroomvoorziening.

4. Instellingen

Het is mogelijk de temperatuur traploos in te stellen.

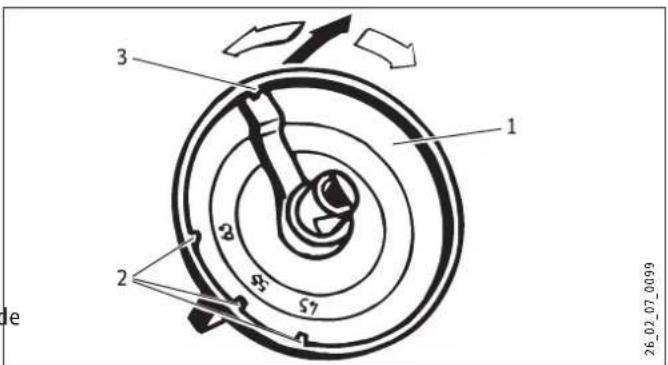

Tijdens éénkring- en tweekringwerking kan de installateur de temperatuurinstelling begrenzen (zie hoofdstuk "Installatie/Instellingen").

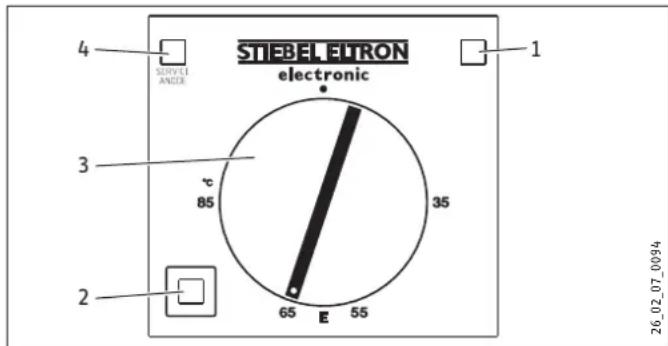

STIEBEL ELTRON electronic 1 2 3 4 5 65 E 55 85 35 SINGLE ANGLE

1 Waarschuwingslampje als werkingsindicator bij snelopwarming

2 Toets voor snelopwarming (in tweekringboilerwerking)

3 Temperatuur-instelknop

• Koud

E Aanbevolen energiezuinige stand, geringe kalkvorming, 60 °C

85 °C Maximale temperatuurinstelling

4 Waarschuwingslampje "SERVICE ANODE"

Bepaald door het systeem kunnen de temperaturen afwijken van de gevraagde waarde.

Waarschuwingslampje als werkingsindicator

Het waarschuwingslampje als werkingsindicator is verlicht wanneer het water met snelopwarming wordt verwarmd.

Snelopwarming in tweekringboilerwerking

U kunt de snelopwarming inschakelen met de knop. Daarvoor kan ook een afstandsbediening worden geïnstalleerd. Als de ingestelde temperatuur is bereikt, schakelt de snelopwarming uit en niet opnieuw in.

Waarschuwingslampje "SERVICE ANODE"

Materièle schade

▶ Als het waarschuwingslampje "SERVICE ANODE" brandt, verwittigt u uw installateur.

Doorloopboilerwerking na stroomonderbreking

Na een lange stroomonderbreking kunt u de snelopwarming onmiddellijk handmatig inschakelen door de temperatuurinstelknop eerst naar de stand "koud" en daarna naar 85 °C te draaien.

5. Reiniging, verzorging en onderhoud

Laat de elektrische veiligheid van het toestel en de werking van het veiligheidsventiel periodiek door een installateur controleren.
▶ De veiligheidsanode moet door de installateur worden vervangen, wanneer het waarschuwingslampje "SERVICE ANODE" brandt (zie hoofdstuk "Onderhoud/veiligheidsanode vervangen").
- Gebruik geen schurende reinigingsmiddelen of reinigingsmiddelen met oplosmiddelen. Een vochtige doek volstaat om het toestel te onderhouden en te reinigen.

Kalkaanslag

▶ Bijna al het water geeft kalk af bij hoge temperaturen. De kalk slaat neer in het toestel en beïnvloedt de werking en de levensduur van het toestel. De verwarmingselementen moeten daarom van tijd tot tijd ontkalkt worden. De installateur, die op de hoogte is van de plaatselijke waterkwaliteit, kan u meedelen wanneer het volgende onderhoud uitgevoerd moet worden.
- Controleer periodiek de kranen. Verwijder kalk op de kraamuitlopen met in de handel verkrijgbare ontkalkingsmiddelen.
▶ Stel periodiek de veiligheidsklep in werking, zodat vastzitten, bijv. door kalkafzettingen, voorkomen wordt.

6. Problemen verhelpen

Probleem Oorzaak Oplossing
Het water wordt niet warm.	Er is geen spanning. Controleer de zekeringen van de huisinstallatie.
De uitstroomhoeveelheid is laag.	De straalregelaar in de kraan of de douchekop is verkalkt of vuil.	Reinig en/of ontkalk de straalregelaar of de douchekop.
Waarschuwingslampje "SERVICE ANODE" brandt.	De veiligheidsanode moet worden vervangen.	Waarschuw de installateur.

Waarschuw de installateur als u de oorzaak zelf niet kunt verhelpen. Om u nog sneller en beter te kunnen helpen, deelt u hem de nummers op het typeplaatje mee (000000-0000-000000):

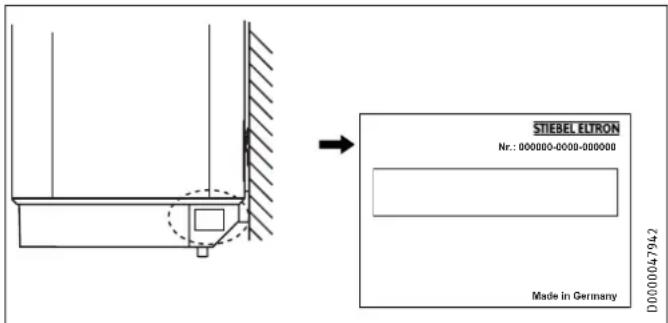

STIEBEL ELTRON Nr.: 000000-0000-000000 Made in Germany D0000047942

INSTALLATIE

7. Veiligheid

Installatie, ingebruikname, evenals onderhoud en reparatie van het toestel mogen alleen door een gekwalificeerde installateur uitgevoerd worden.

7.1 Algemene veiligheidsaanwijzingen

Wij waarborgen de goede werking en de bedrijfszekerheid uitsluitend bij gebruik van originele onderdelen en vervangingsonderdelen voor het toestel.

7.2 Voorschriften, normen en bepalingen

Info

Neem alle nationale en regionale voorschriften en be- palingen in acht.

8. Toestelbeschrijving

8.1 Inhoud van het pakket

Bij het toestel wordt het volgende geleverd:

• Wandbevestiging
• Overbruggingshulpstukken 5 mm (2 stuks voor boven, 2 stuks voor onder)
• Afdekkappen (2 stuks)
• Montagesjabloon

8.2 Toebehoren

Noodzakelijk toebehoren

Afhankelijk van de statische druk zijn verschillende veiligheidsgroepen verkrijgbaar. Deze type-gekeurde veiligheidsgroepen beschermen het toestel tegen een verboden drukoverschrijding.

Overig toebehoren

Het lastafwerprelais zorgt voor de voorrangsschakeling tijdens de werking van het toestel als u tegelijk een ander toestel gebruikt, bijvoorbeeld een elektrische warmte accumulator (aansluiting zie hoofdstuk "Technische gegevens / Elektriciteitsschakelschema en aansluitingen").

9. Voorbereidingen

9.1 Montageplaats

Het toestel is bestemd voor vaste montage aan de wand. Zorg ervoor dat de wand voldoende draagvermogen heeft.

Monteer het toestel verticaal in een vorstvrije ruimte en in de buurt van het tappunt.

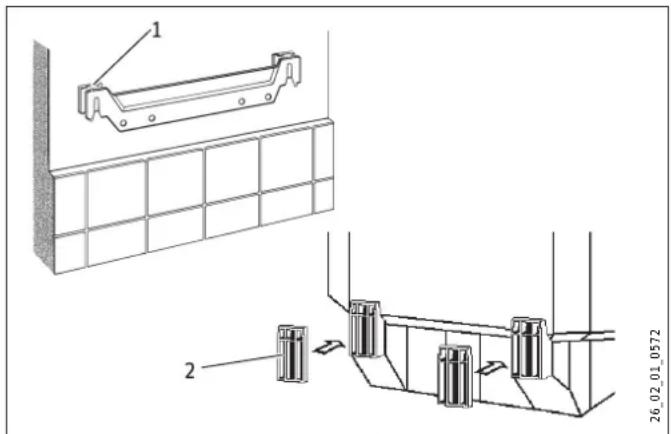

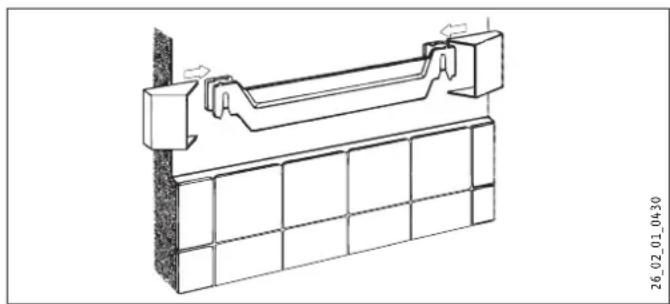

9.2 Wandbevestiging monteren

▶ U kunt de montagesjabloon gebruiken om de maten af te tekenen op de wand.
▶ Boor de gaten en bevestig de wandbevestiging met schroeven en pluggen. Kies bevestigingsmateriaal dat past bij de sterkte van de wand.

Oneffenheden kunnen met de bijgevoegde overbruggingshulpstukken worden geëgaliseerd.

1 Overbruggingshulpstuk boven
2 Overbruggingshulpstuk onder

9.3 Elektrische aansluitkabel voorbereiden

270 120 D00004.2052

10. Montage

10.1 Wateraansluiting

Materièle schade

Voer alle werkzaamheden voor wateraansluiting en installatie uit conform de voorschriften.

• Sluit de hydraulische aansluitingen met een vlakke afdichting aan.
• Het toestel moet met drukkranen worden gebruikt.

10.1.1 Toegelaten materialen

Koudwaterleiding

Als materiaal is thermisch verzinkt staal, roestvast staal, koper of kunststof toegestaan.

Een veiligheidsventiel is vereist.

Warmwaterleiding

Materièle schade

Het toestel is niet geschikt voor kunststof-buissystemen voor de warmwaterleiding.

Als materiaal zijn roestvrijstalen of koperen toegestaan.

Het is verboden de maximaal toegelaten druk te overschrijden (zie hoofdstuk "Technische gegevens/gegevenstabel").

10.1.2 Veiligheidsventiel monteren

Monteer een type-gekeurd veiligheidsventiel in de koudwateraanvoerleiding. Let erop dat daarvoor, afhankelijk van de statische druk, eventueel ook een reduceerventiel nodig is.
- Dimensioneer de afvoerleiding op een wijze dat het water bij volledig geopende veiligheidsklep ongehinderd kan afgevoerd worden.
▶ Monteer de afblaasleiding van de veiligheidsklep met een constante afwaartse helling in een vorstvrije ruimte.
▶ De afblaasopening van de veiligheidsventiel moet geopend blijven naar de atmosfeer.

10.2 Montage van het toestel

▶ Hang het toestel aan de wandbevestiging.

10.3 Elektrische aansluiting

WAARSCHUWING elektrische schok Voer alle werkzaamheden voor elektriciteitsaansluitingen en installatie uit conform de voorschriften. Scheid alle polen van het toestel van het elektriciteitsnet voor aanvang van alle werkzaamheden.

WAARSCHUWING elektrische schok De aansluiting op het stroomnet is enkel als vaste aan- sluiting toegestaan in combinatie met de uitneembare kabeldoorvoer. Het toestel moet op alle polen met een afstand van minstens 3 mm van de aansluiting van het net kunnen worden losgekoppeld.

WAARSCHUWING elektrische schok Zorg ervoor dat het toestel is aangesloten op de aardleiding.

Materiële schade Installeer een reststroom-veiligheidsapparaat (RCD).

Materiële schade Neem de gegevens op het typeplaatje in acht. De aange- geven spanning moet overeenkomen met de netspanning.

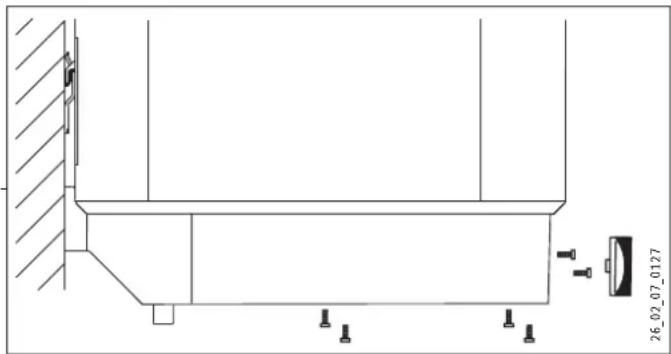

▶ Trek de temperatuur-instelknop eraf.
▶ Draai de schroeven eruit.
▶ Verwijder de onderste kap.
- Trek de kabeldoorvoer er aan de onderkant uit. Druk daarvoor op de vergrendelhaakjes.
▶ Schuif de kabeldoorvoer over de verbindingskabel heen en vergrendel de kabeldoorvoer opnieuw.
- Sluit het gewenste vermogen aan in overeenstemming met de elektriciteitsschema's (zie hoofdstuk "Technische gegevens/elektriciteitsschema's en aansluitingen").

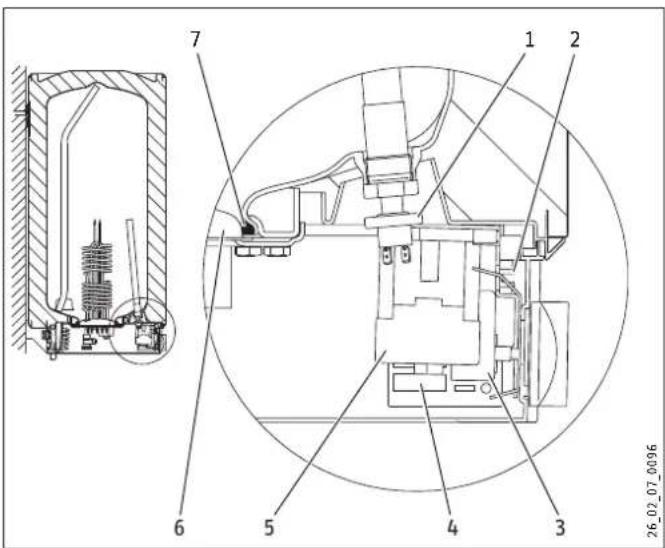

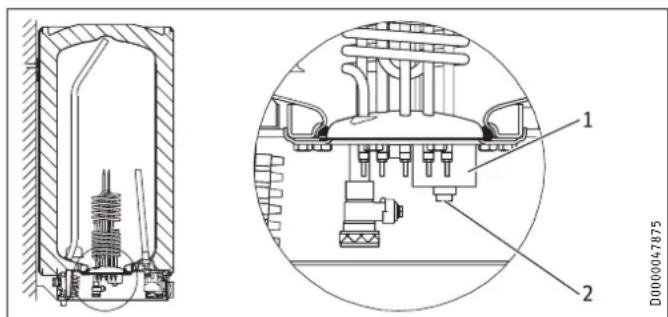

1 Drukschakelaar voor veiligheidsanode
2 Schakelaar voor werkwijze
3 Temperatuurregelaar
4 Elektronische module
5 Relais
6 flensplaat
7 dichtingsring

Kies de werkwijze met de schakelaar:

Stand I = doorloopboilerwerking

Stand II = tweekring-/éénkringboilerwerking

(zie hoofdstuk "Technische gegevens / Elektriciteitsschakelschema en aansluitingen").

▶ Monteer de onderste kap.
▶ Draai de schroeven in.
▶ Steek de temperatuurinstelknop erop.
- Kruis met een pen het geselecteerde aansluitvermogen en de aansluitspanning aan op het typeplaatje.
- Sluit de veiligheidsgroep aan op het toestel door de buizen op het toestel te schroeven.

11. Ingebruikname

11.1 Eerste ingebruikname

▶ Open een tappunt tot het toestel gevuld is en het leidingnet luchtvrij is.
Stel het doorstroomvolume in. Let daarbij op het maximaal toegelaten doorstroomvolume bij volledig geopende kraan (zie hoofdstuk "Technische gegevens/gegevenstabel").

▶ Reduceer, indien gewenst, het doorstroomvolume op de smoring van de veiligheidsventiel.
▶ Draai de temperatuurinstelknop naar de maximale temperatuur.

▶ Schakel de netspanning in.
▶ Controleer het functioneren van het toestel. Let daarbij op het uitschakelen van de thermostaat.
▶ Controleer de werking van het veiligheidsventiel.

11.1.1 Overdracht van het toestel

Leg aan de gebruiker de werking van het toestel en van de veiligheidsgroep uit en maak hem vertrouwd met het gebruik.
▶ Wijs de gebruiker op mogelijk gevaar, met name het gevaar van brandwonden.
▶ Overhandig deze handleiding.

11.2 Opnieuw in gebruik nemen

Zie hoofdstuk "Eerste ingebruikname".

12. Instellingen

Temperatuurkeuzebegrenzing

Fabrieksinstelling: 85 °C

Info

Als de geselecteerde temperatuur op 85 °C begrensd wordt, kunt u een centrale thermostaatkraan op de warmwateruitloop installeren. Zo kan de uitlooptemperatuur gereduceerd worden.

Temperatuur-instelknop

2 Mogelijkheid om de geselecteerde temperatuur te begrenzen op 45 °C, 55 °C, 65 °C.

3 85 °C

▶ Stel de begrenzing van de geselecteerde temperatuur in.

13. Buitendienststelling

▶ Verbreek de verbinding tussen het toestel en de netspanning met de zekering in de huisinstallatie.
- Tap het toestel af. Zie het hoofdstuk "Onderhoud/Het toestel aftappen".

14. Storingen verhelpen

Info

Bij temperaturen lager dan -15 °C kan de veiligheidstemperatuurbegrenzer worden geactiveerd. Het toestel kan al tijdens opslag of transport aan deze temperaturen zijn blootgesteld.

Storing Oorzaak Oplossing
Het water wordt niet warm.	De veiligheidstemperatuurbegrenzer is geactiveerd, omdat de regelaar defect is.	Verhelp de oorzaak van de fout. Vervang de thermostaat.
	De veiligheidstemperatuurbegrenzer is geactiveerd, omdat de temperatuur lager is dan -15 °C.	Druk op de resettoets (zie afbeelding).
	De snelopwarming schakelt niet in.	Test de knop en de hefboom.
De verwarmingsflens is	defect.	Vervang de verwarmingsflens.
Tijdens doorloopboilerwerking wordt de geselecteerde uitlooptemperatuur niet bereikt als de aftapkraan volledig geopend is.	Er stroomt meer water door het toestel dan het verwarmingselement kan opwarmen.	Verminder de waterhoeveelheid op de warmwaterkraan.
Het veiligheidsventiel druppelt na, wanneer de verwarming is uitgeschakeld.	De klepzitting is vuil.	Reinig de klepzitting.

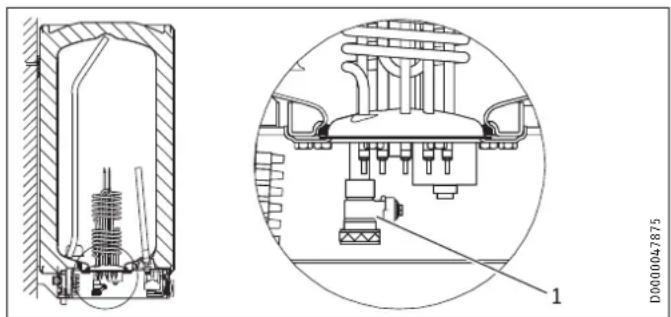

Resetknop veiligheidstemperatuurbegrenzer

D0000047875

1 Veiligheidstemperatuurbegrenzer
2 Resetknop

15. Onderhoud

WAARSCHUWING elektrische schok

Voer alle werkzaamheden voor elektriciteitsaansluitingen en installatie uit conform de voorschriften.

Scheid alle polen van het toestel van de netspanning voor aanvang van alle werkzaamheden.

Voor enkele onderhoudswerkzaamheden is het noodzakelijk de onderste kap te verwijderen.

Wanneer het toestel moet worden afgetapt, raadpleeg dan het hoofdstuk "Het toestel aftappen".

Houd rekening met de dompeldiepten van de thermostaat (zie hoofdstuk "Technische gegevens/afmetingen en aansluitingen").

15.1 Veiligheidsventiel controleren

▶ Het is verplicht het veiligheidsventiel regelmatig te testen.

15.2 Het toestel aftappen

Tijdens het aftappen kan er heet water uit het toestel lopen.

Indien het toestel voor onderhoudswerkzaamheden of bij vorstgevaar moet worden afgetapt voor de bescherming van de volledige installatie, gaat u als volgt te werk:

▶ Sluit de afsluitklep in de koudwateraanvoerleiding.
▶ open de warmwaterklep van alle aftappunten.

1 Aftapkraan met slangaansluiting G 3/4
▶ Schroef een slang op de aftapkraan.
▶ Open de aftapkraan.

15.3 Veiligheidsanode vervangen

- Controleer de signaalanode, wanneer het indicatielampje SERVICE ANODE verlicht is en vervang deze eventueel. Houd rekening met de sleutelmaat van de anode:

▶ Bij de vervanging van de anode dient u er in elk geval op te letten dat u de drukschakelaar dicht opschroeft (handvast, aanzetkoppel 100 ^+50 Ncm).

▶ Neem daarbij de maximale overgangsweerstand van 1,0 Ω tussen de veiligheidsanode en het reservoir in acht..

15.4 Ontkalken

▶ Ontkalk de flens alleen na demontage.
▶ Behandel het oppervlak van het reservoir en de veiligheids-anode niet met ontkalkingsmiddelen.

15.5 Veiligheidsweerstand tegen corrosie

Zorg ervoor dat bij het onderhoud de veiligheidsweerstand tegen corrosie op de isolatieplaat niet beschadigd of verwijderd wordt. Monteer de veiligheidsweerstand tegen corrosie na vervanging weer conform de voorschriften.

D000048051 1 2 3 4

1 Corrosiebeschermende weerstand (390 Ω)
2 Drukplaat
3 isolatieplaat
4 Verwarmingsflens

16.1 Afmetingen en aansluitingen

D0000024812

SHD 30 S SHD 100 S
a10	Toestel	Hoogte	mm	770	1050
a20	Toestel	Breedte	mm	410	510
a30	Toestel	Diepte	mm	420	510
b02	Doorvoer elektr.kabels I
b03	Doorvoer elektr.kabels II
c01	Koudwatertoevoer	Buitendraad		G 1/2 A	G 1/2 A
c06	Warmwateruitloop	Buitendraad		G 1/2 A	G 1/2 A
i13	Wandbevestiging	Hoogte	mm	700	900
		Max. ∅ bevestigingsschroef	mm	12	12

Thermostaat-sensor dompeldiepte

400 26.02.07_0100

1 Thermostaat-sensor dompeldiepte

16.2 Elektriciteitsschema's en aansluitingen

7 1 2 4 3 6 5 139 A2 1 2 3 2 1 1 3 2 1 p> 5 L1 L2 L3 5 4 85 °C 8 9 3 55 °C 26_02_07_0001

1 Schakelaar voor werkwijze
2 Elektronische module met nulspannings- en schakelrelais
3 Knop voor snelopwarming
4 Temperatuurregelaar
5 Drukschakelaar voor veiligheidsanode
6 Veiligheidstemperatuurbegrenzer
7 RADIATOREN

RADIATOREN

Tweekringboilerwerking
Eén-teller-meting met EVU-contact: 3,5 / 21 kW, 3/PE \~ 400 V

I II L1 L2 L3 5 8 9 1 26.02.07_0106

1 EVU-contact

Twee-teller-meting met EVU-contact: 3,5 / 21 kW, 3/PE \~ 400 V

L1 L2 L3 5 8 9 PE K1 K2 K1 K2 1 L1 L2 L3 N 26_02_07_0003

1 EVU-contact
21 kW, 3/PE \~ 400 V

Eénkringboilerwerking

1 Lastafwerprelais
2 Stuurkabel voor het relais van het tweede toestel
3 Besturingscontact, gaat open als de SHD S inschakelt.

16.2.1 Vermogenstabellen

De opwarmtijd is afhankelijk van de boilerinhoud, van de koudwatertemperatuur en van het verwarmingsvermogen. De opwarmtijd bij snelopwarming (21 kW) en een koudwatertoevoer van 10 °C vindt u in de volgende tabel.

Opwarmtijd (boilerwerking)
Temperatuurinstelling	°C	65	85
SHD 30 S min 6 8
SHD 100 S min 18 25

In doorloopwerking kunnen volgende warmwaterhoeveelheden worden afgetapt.

Warmwatervermogen (doorloopwerking)
Warmwatertemperatuur	°C	38	55
Koudwatertoevoer 6 °C	l/min	9,4	6,1
Koudwatertoevoer 10 °C	l/min	10,7	6,7
Koudwatertoevoer 14 °C	l/min	12,7	7,3

16.3 Storingen

Bij een storing kunnen er temperaturen tot 130 °C bij 0,6 MPa voorkomen.

16.4 Gegevens over het energieverbruik

Productgegevensblad: Conventionele warmwaterbereider volgens verordening (EU) nr. 814/2013

		SHD 30 S	SHD 100 S
		073059	073060
Fabrikant		STIEBEL ELTRON	STIEBEL ELTRON
Belastingsprofiel		S	L
Energierendementsklasse		B	C
Energetisch rendement	%	36	38
Dagelijks stroomverbruik	kWh	2,437	12,288
Jaarlijks stroomverbruik	kWh	518	2666
Door de fabriek ingestelde temperatuur-waarde	°C	60	60
Geluidsniveau	dB(A)	15	15
Gebruik van daltarief mogelijk		Ja	Ja

16.5 Gegevenstabel

		SHD 30 S	SHD 100 S
		073059	073060
Hydraulische gegevens
Nominale inhoud	l	30	100
Mengwatervolume van 40 °C (15 °C/65 °C)	l	59	195
Elektrische gegevens
Aansluitvermogen ~ 400 V	kW	3,5/21	3,5/21
Fasen		3/PE	3/PE
Nominale spanning	V	400	400
Frequentie	Hz	50	50
Werkwijze éénkring		X	X
Werkwijze tweekring		X	X
Werkingsgebied
Temperatuurinstelbereik	°C	35-85	35-85
max. toegelaten druk	MPa	0,6	0,6
Testdruk	MPa	0,78	0,78
Max. toegelaten temperatuur	°C	110	110
Max. doorstroomvolume	l/min	18	18
Geleidbaarheid drinkwater min./max.	μS/cm	100-1500	100-1500
Energiegegevens
Energieverbruik in stand-by / 24 uur bij 65 °C	kWh	0,46	0,86
Energieklasse		B	C
Uitvoeringen
Beschermingsgraad (IP)		IP25	IP25
Uitvoering gesloten		X	X
Kleur		wit	wit
Afmetingen
Hoogte	mm	770	1050
Breedte	mm	410	510
Diepte	mm	420	510
Gewichten
Gevuld gewicht	Kg	54,3	140,1
Leeg gewicht	Kg	24,3	40,1

Garantie

Voor toestellen die buiten Duitsland zijn gekocht, gelden de garantievoorwaarden van onze Duitse ondernemingen niet. Bovendien kan in landen waar één van onze dochtermaatschappijen verantwoordelijk is voor de verkoop van onze producten, alleen garantie worden verleend door deze dochtermaatschappij. Een dergelijk garantie wordt alleen verstrekt, wanneer de dochtermaatschappij eigen garantievoorwaarden heeft gepubliceerd. In andere situaties wordt er geen garantie verleend.

Voor toestellen die in landen worden gekocht waar wij geen dochtermaatschappijen hebben die onze producten verkopen, verlenen wij geen garantie. Een eventueel door de importeur verzekerde garantie blijft onverminderd van kracht.

Milieu en recycling

Wij verzoeken u ons te helpen ons milieu te beschermen. Doe de materialen na het gebruik weg overeenkomstig de nationale voorschriften.

ZVLÁŠTNÍ POKYNY

OBSLUHA
