BEDIENUNGSANLEITUNG SHD 30 S STIEBEL ELTRON

1. Allgemeine Hinweise 3

1.1 Sicherheitshinweise 3
1.2 Andere Markierungen in dieser Dokumentation ____ 3
1.3 Maßeinheiten 3
2. Sicherheit 3
2.1 Bestimmungsgemäße Verwendung ____ 3
2.2 Allgemeine Sicherheitshinweise 4
2.3 Prüfzeichen 4
3. Gerätebeschreibung 4
4. Einstellungen ____ 5
5. Reinigung, Pflege und Wartung ____ 5
6. Problembehebung 5

INSTALLATION

1. Sicherheit 6
   7.1 Allgemeine Sicherheitshinweise 6
   7.2 Vorschriften, Normen und Bestimmungen ____ 6

2. Gerätebeschreibung 6

8.1 Lieferumfang 6

8.2 Zubehör 6

1. Vorbereitungen 6

9.1 Montageort 6

9.2 Wandaufhängung montieren 6

9.3 Netzanschlusskabel vorbereiten 6

1. Montage 7

10.1 Wasseranschluss 7

10.2 Montage des Gerätes 7

10.3 Elektrischer Anschluss 7

1. Inbetriebnahme 8

11.1 Erstinbetriebnahme 8

11.2 Wiederinbetriebnahme 8

1. Einstellungen 8

2. Außerbetriebnahme 9

3. Störungsbehebung 9

4. Wartung 9

15.1 Sicherheitsventil prüfen 9

15.2 Gerät entleeren 9

15.3 Schutzanode austauschen 10

15.4 Entkalken 10

15.5 Korrosionsschutzwiderstand 10

1. Technische Daten 11

16.1 Maße und Anschlüsse 11

16.2 Elektroschaltpläne und Anschlüsse 12

16.3 Leistungstabellen 13

16.4 Störfallbedingungen 13

16.5 Angaben zum Energieverbrauch 13

16.6 Datentabelle 13

KUNDENDIENST UND GARANTIE

UMWELT UND RECYCLING

BESONDERE HINWEISE

• Das Gerät kann von Kindern ab 8 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
• Der Anschluss an das Stromnetz ist nur als fester Anschluss in Verbindung mit der herausnehmbaren Kabeldurchführung erlaubt. Das Gerät muss über eine Trennstrecke von mindestens 3 mm allpolig vom Netzanschluss getrennt werden können.
• Befestigen Sie das Gerät wie in Kapitel „Installation / Vorbereitungen“ beschrieben.
• Beachten Sie den maximal zulässigen Druck (siehe Kapitel „Installation / Technische Daten / Datentabelle“).
• Entleeren Sie das Gerät wie in Kapitel „Installation / Wartung / Gerät entleeren“ beschrieben.
• Das Gerät steht unter Druck. Während der Aufheizung tropft das Ausdehnungswasser aus dem Sicherheitsventil.
• Betätigen Sie regelmäßig das Sicherheitsventil, um einem Festsitzen z. B. durch Kalkablagerungen vorzubeugen.
• Installieren Sie ein baumustergeprüftes Sicherheitsventil in der Kaltwasser-Zulaufleitung. Beachten Sie dabei, dass Sie in Abhängigkeit von dem Versorgungsdruck evtl. zusätzlich ein Druckminderventil benötigen.
• Dimensionieren Sie die Ablaufleitung so, dass bei voll geöffnetem Sicherheitsventil das Wasser ungehindert ablaufen kann.
• Montieren Sie die Abblaseleitung des Sicherheitsventils mit einer stetigen Abwärtsneigung in einem frostfreien Raum.
• Die Abblaseöffnung des Sicherheitsventils muss zur Atmosphäre geöffnet bleiben.

BEDIENUNG

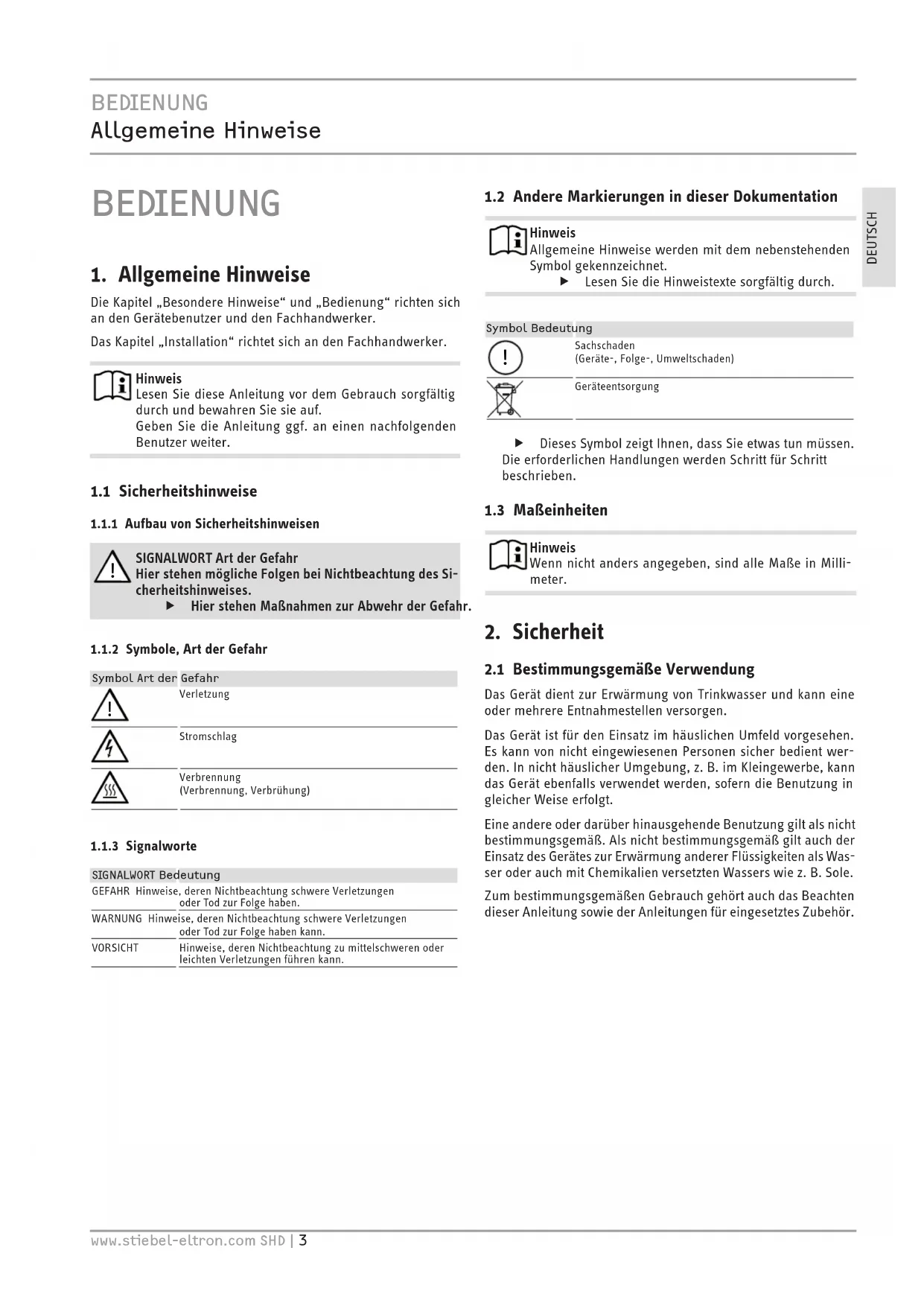

1. Allgemeine Hinweise

Die Kapitel „Besondere Hinweise“ und „Bedienung“ richten sich an den Gerätebenutzer und den Fachhandwerker.

Das Kapitel „Installation“ richtet sich an den Fachhandwerker.

Hinweis

Lesen Sie diese Anleitung vor dem Gebrauch sorgfältig durch und bewahren Sie sie auf.

Geben Sie die Anleitung ggf. an einen nachfolgenden Benutzer weiter.

1.1 Sicherheitshinweise

1.1.1 Aufbau von Sicherheitshinweisen

SIGNALWORT Art der Gefahr

Hier stehen mögliche Folgen bei Nichtbeachtung des Sicherheitshinweises.

Hier stehen Maßnahmen zur Abwehr der Gefahr.

1.1.2 Symbole, Art der Gefahr

Symbol Art der Gefahr

Verletzung

Stromschlag

Verbrennung

(Verbrennung, Verbrühung)

1.1.3 Signalworte

SIGNALWORT Bedeutung

GEFAHR Hinweise, deren Nichtbeachtung schwere Verletzungen oder Tod zur Folge haben.

WARNUNG Hinweise, deren Nichtbeachtung schwere Verletzungen oder Tod zur Folge haben kann.

VORSICHT Hinweise, deren Nichtbeachtung zu mittelschweren oder leichten Verletzungen führen kann.

1.2 Andere Markierungen in dieser Dokumentation

Hinweis

Allgemeine Hinweise werden mit dem nebenstehenden Symbol gekennzeichnet.

Lesen Sie die Hinweistexte sorgfältig durch.

Symbol Bedeutung

Sachschaden

(Geräte-, Folge-, Umweltschaden)

Geräteentsorgung

▶ Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die erforderlichen Handlungen werden Schritt für Schritt beschrieben.

1.3 Maßeinheiten

Hinweis

Wenn nicht anders angegeben, sind alle Maße in Millimeter.

2. Sicherheit

2.1 Bestimmungsgemäße Verwendung

Das Gerät dient zur Erwärmung von Trinkwasser und kann eine oder mehrere Entnahmestellen versorgen.

Das Gerät ist für den Einsatz im häuslichen Umfeld vorgesehen. Es kann von nicht eingewiesenen Personen sicher bedient werden. In nicht häuslicher Umgebung, z. B. im Kleingewerbe, kann das Gerät ebenfalls verwendet werden, sofern die Benutzung in gleicher Weise erfolgt.

Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Als nicht bestimmungsgemäß gilt auch der Einsatz des Gerätes zur Erwärmung anderer Flüssigkeiten als Wasser oder auch mit Chemikalien versetzten Wassers wie z. B. Sole.

Zum bestimmungsgemäßen Gebrauch gehört auch das Beachten dieser Anleitung sowie der Anleitungen für eingesetztes Zubehör.

2.2 Allgemeine Sicherheitshinweise

WARNUNG Verbrennung

Die Armatur und die Sicherheitsgruppe können während des Betriebs eine Temperatur von über 60 °C annehmen. Bei Auslauftemperaturen größer 43 °C besteht Verbrühungsgefahr.

WARNUNG Verletzung

Das Gerät kann von Kindern ab 8 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Sachschaden

Die Wasserleitungen und die Sicherheitsgruppe sind vom Nutzer vor Frost zu schützen.

Hinweis

Das Gerät steht unter Druck. Während der Aufheizung tropft das Ausdehnungswasser aus dem Sicherheitsventil.

▶ Tropft nach Beendigung der Aufheizung Wasser, informieren Sie Ihren Fachhandwerker.

2.3 Prüfzeichen

Siehe Typenschild am Gerät.

3. Gerätebeschreibung

Das Gerät erwärmt elektrisch Trinkwasser mit normaler Heizleistung oder Schnellheizung. Die Temperatur können Sie mit dem Temperatur-Einstellknopf bestimmen. In Abhängigkeit von der Stromversorgung erfolgt eine automatische Aufheizung bis zur gewünschten Temperatur.

Sie können das Gerät im Einkreis-, Zweikreis- oder Durchlaufspeicherbetrieb nutzen.

Der Stahl-Innenbehälter ist mit Spezial-Direktemail „anticor®“ und mit einer Schutzanode ausgerüstet. Die Anode ist ein Schutz des Innenbehälters vor Korrosion.

Frostschutz

Im Einkreis- und im Durchlaufspeicherbetrieb ist das Gerät auch bei der Temperatureinstellung „kalt“ vor Frost geschützt, falls die Stromversorgung gewährleistet ist. Das Gerät schaltet rechtzeitig ein und heizt das Wasser auf. Die Wasserleitungen und die Sicherheitsgruppe werden durch das Gerät nicht vor Frost geschützt. Im Zweikreisbetrieb besteht der Frostschutz nur während der Niedertarifzeit.

Durchlaufspeicherbetrieb

In dieser Betriebsart arbeitet das Gerät bei der Entnahme geringer Wassermengen mit normaler Heizleistung.

Bei hoher Temperatureinstellung und nach der Entnahme großer Wassermengen schaltet das Gerät automatisch auf die Schnellheizung (siehe Kapitel „Technische Daten / Datentabelle“).

Nach der gesamten Entnahme des aufgeheizten Wassers im Speicher arbeitet das Gerät im Durchlaufbetrieb mit Schnellheizung. Die verfügbaren Auslaufmengen reduzieren sich entsprechend (siehe Kapitel „Technische Daten / Leistungstabellen“).

Nach einem längeren Netzausfall verhindert das Nullspannungsrelais, dass sofort die Schnellheizung eingeschaltet wird. Bei wiederkehrender Spannung arbeitet das Gerät zunächst mit normaler Heizleistung, bis der Temperaturregler erstmals anspricht. Danach ist die Schnellheizung automatisch wieder betriebsbereit.

Zweikreisbetrieb

Das Gerät heizt bei jeder Temperatureinstellung während der Niedertarifzeit (Freigabezeiten der Energieversorgungsunternehmen) den Speicherinhalt automatisch mit normaler Heizleistung auf. Zusätzlich können Sie in der Hochtarifzeit die Schnellheizung einschalten.

Einkreisbetrieb

In dieser Betriebsart heizt das Gerät bei jeder Temperatureinstellung in Abhängigkeit von der Stromversorgung automatisch auf.

4. Einstellungen

Sie können die Temperatur stufenlos einstellen.

Die Temperatureinstellung kann vom Fachhandwerker im Einkreis- und Zweikreisbetrieb begrenzt werden (siehe Kapitel „Installation / Einstellungen“).

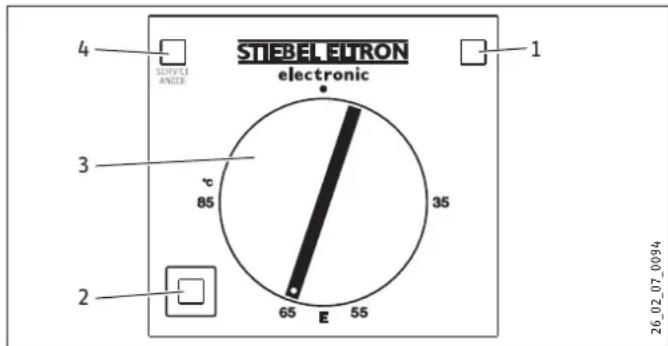

STIEBEL ELTRON electronic 4 1 SERVICE ANGLE 3 85 35 65 E 55 2 26_02_07_0094

1 Signallampe für Betriebsanzeige bei Schnellheizung

2 Taster für Schnellheizung (im Zweikreisbetrieb)

3 Temperatur-Einstellknopf

- kalt

E empfohlene Energiesparstellung, geringe Kalkbildung, 60 °C

85 °C maximale Temperatureinstellung

4 Signallampe „SERVICE ANODE“

Systembedingt können die Temperaturen vom Sollwert abweichen.

Signallampe für Betriebsanzeige

Die Signallampe für Betriebsanzeige leuchtet während mit der Schnellheizung Wasser erwärmt wird.

Schnellheizung im Zweikreisbetrieb

Sie können die Schnellheizung mit dem Taster einschalten. Dafür kann auch eine Fernbedienung installiert werden. Wenn die eingestellte Temperatur erreicht ist, schaltet die Schnellheizung aus und nicht wieder ein.

Signallampe „SERVICE ANODE“

Sachschaden

▶ Falls die Signallampe „SERVICE ANODE“ leuchtet, informieren Sie Ihren Fachhandwerker.

Durchlaufspeicherbetrieb nach Stromausfall

Nach längerem Stromausfall können Sie die Schnellheizung sofort manuell einschalten, indem Sie den Temperatur-Einstellknopf zuerst auf Stellung „kalt“ und danach auf 85 °C drehen.

5. Reinigung, Pflege und Wartung

▶ Lassen Sie die elektrische Sicherheit am Gerät und die Funktion des Sicherheitsventils regelmäßig von einem Fachhandwerker prüfen.
▶ Wenn die Signallampe „SERVICE ANODE“ leuchtet, muss die Schutzanode vom Fachhandwerker ausgetauscht werden (siehe Kapitel „Wartung / Schutzanode austauschen“).
▶ Verwenden Sie keine scheuernden oder anlösenden Reinigungsmittel. Zur Pflege und Reinigung des Gerätes genügt ein feuchtes Tuch.

Verkalkung

▶ Fast jedes Wasser scheidet bei hohen Temperaturen Kalk aus. Dieser setzt sich im Gerät ab und beeinflusst die Funktion und Lebensdauer des Gerätes. Die Heizkörper müssen deshalb von Zeit zu Zeit entkalkt werden. Der Fachhandwerker, der die örtliche Wasserqualität kennt, wird Ihnen den Zeitpunkt für die nächste Wartung nennen.
- Kontrollieren Sie regelmäßig die Armaturen. Kalk an den Armaturausläufen können Sie mit handelsüblichen Entkalkungsmitteln entfernen.
▶ Betätigen Sie regelmäßig das Sicherheitsventil, um einem Festsitzen z. B. durch Kalkablagerungen vorzubeugen.

6. Problembehebung

Problem Ursache Behebung
Das Wasser wird nicht warm.	Es liegt keine Spannung an.	Prüfen Sie die Sicherungen in der Hausinstallation.
Die Ausflussmenge ist gering.	Der Strahlregler in der Armatur oder der Duschkopf ist verkalkt oder verschmutzt.	Reinigen und / oder entkalken Sie den Strahlregler oder den Duschkopf.
Signallampe „SERVICE ANODE“ leuchtet.	Die Schutzanode muss ausgetauscht werden.	Informieren Sie Ihren Fachhandwerker.

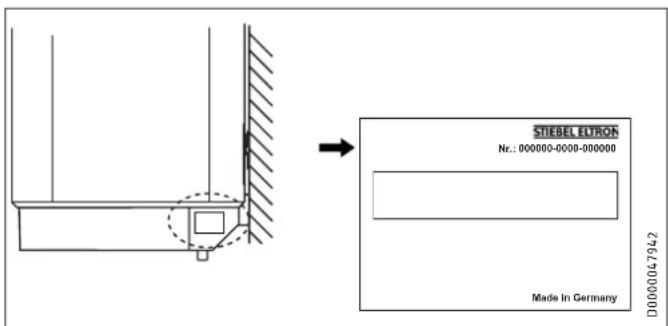

Wenn Sie die Ursache nicht beheben können, rufen Sie den Fachhandwerker. Zur besseren und schnelleren Hilfe teilen Sie ihm die Nummer vom Typenschild mit (000000-0000-000000):

STIEBEL ELTRON Nr.: 000000-0000-000000 Made in Germany D0000047942

INSTALLATION

7. Sicherheit

Die Installation, Inbetriebnahme sowie Wartung und Reparatur des Gerätes darf nur von einem Fachhandwerker durchgeführt werden.

7.1 Allgemeine Sicherheitshinweise

Wir gewährleisten eine einwandfreie Funktion und Betriebssicherheit nur, wenn das für das Gerät bestimmte Original-Zubehör und die originalen Ersatzteile verwendet werden.

7.2 Vorschriften, Normen und Bestimmungen

Hinweis

Beachten Sie alle nationalen und regionalen Vorschriften und Bestimmungen.

8. Gerätebeschreibung

8.1 Lieferumfang

Mit dem Gerät werden geliefert:

• Wandaufhängung
• Distanzstücke 5 mm (2 Stück für oben, 2 Stück für unten)
• Abdeckkappen (2 Stück)
• Montageschablone

8.2 Zubehör

Notwendiges Zubehör

In Abhängigkeit vom Versorgungsdruck sind unterschiedliche Sicherheitsgruppen erhältlich. Diese baumustergeprüften Sicherheitsgruppen schützen das Gerät vor unzulässigen Drucküberschreitungen.

Weiteres Zubehör

Das Lastabwurfrelais bewirkt die Vorrangschaltung bei Betrieb des Gerätes, wenn Sie gleichzeitig ein anderes Gerät, zum Beispiel ein Elektro-Speicherheizgerät betreiben (Anschluss siehe Kapitel „Technische Daten / Elektroschaltpläne und Anschlüsse“).

9. Vorbereitungen

9.1 Montageort

Das Gerät ist zur festen Wandmontage vorgesehen. Achten Sie darauf, dass die Wand ausreichend tragfähig ist.

Montieren Sie das Gerät senkrecht, in einem frostfreien Raum und in der Nähe der Entnahmestelle.

9.2 Wandaufhängung montieren

▶ Sie können die Montageschablone verwenden, um die Maße auf die Wand zu übertragen.
Bohren Sie die Löcher und befestigen Sie die Wandaufhängung mit Schrauben und Dübeln. Wählen Sie das Befestigungsmaterial nach Festigkeit der Wand aus.

Wandunebenheiten können Sie mit den beiliegenden Distanzstücken ausgleichen.

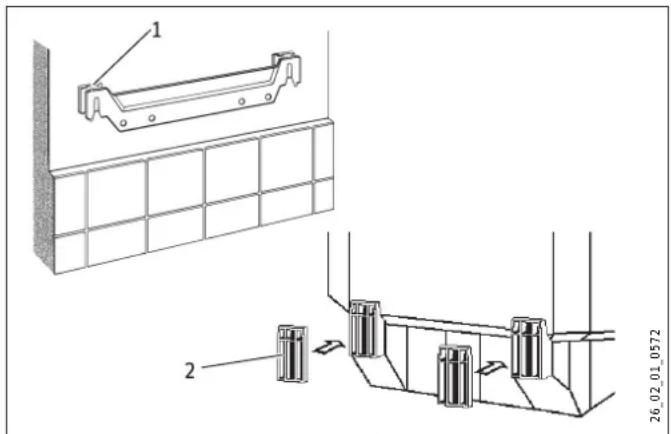

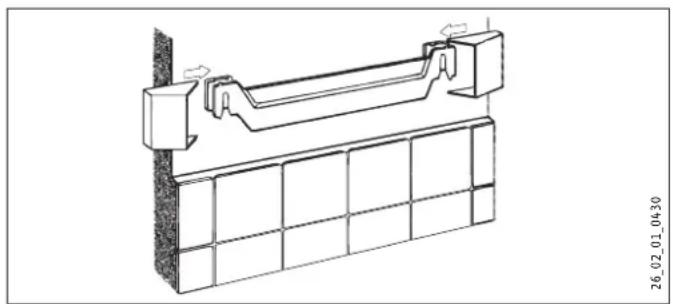

1 Distanzstück oben
2 Distanzstück unten

9.3 Netzanschlusskabel vorbereiten

270 120 D00004.2052

10. Montage

10.1 Wasseranschluss

Sachschaden

Führen Sie alle Wasseranschluss- und Installationsarbeiten nach Vorschrift aus.

• Schließen Sie die hydraulischen Anschlüsse flachdichtend an.
• Das Gerät muss mit Druck-Armaturen betrieben werden.

10.1.1 Zugelassene Werkstoffe

Kaltwasserleitung

Als Werkstoffe sind feuerverzinkter Stahl, Edelstahl, Kupfer und Kunststoff zugelassen.

Ein Sicherheitsventil ist erforderlich.

Warmwasserleitung

Sachschaden

Das Gerät ist für den Einsatz von Kunststoff-Rohrsystemen für die Warmwasserleitung nicht geeignet.

Als Werkstoffe sind Edelstahl und Kupfer zugelassen.

Der maximal zulässige Druck darf nicht überschritten werden (siehe Kapitel „Technische Daten / Datentabelle“).

10.1.2 Sicherheitsventil montieren

▶ Installieren Sie ein baumustergeprüftes Sicherheitsventil in der Kaltwasser-Zulaufleitung. Beachten Sie dabei, dass Sie in Abhängigkeit von dem Versorgungsdruck evtl. zusätzlich ein Druckminderventil benötigen.
- Dimensionieren Sie die Ablaufleitung so, dass bei voll geöffnetem Sicherheitsventil das Wasser ungehindert ablaufen kann.
▶ Montieren Sie die Abblaseleitung des Sicherheitsventils mit einer stetigen Abwärtsneigung in einem frostfreien Raum.
▶ Die Abblaseöffnung des Sicherheitsventils muss zur Atmosphäre geöffnet bleiben.

10.2 Montage des Gerätes

Hängen Sie das Gerät auf die Wandaufhängung.

▶ Montieren Sie die Abdeckkappen.

10.3 Elektrischer Anschluss

WARNUNG Stromschlag

Führen Sie alle elektrischen Anschluss- und Installationsarbeiten nach Vorschrift aus.

Trennen Sie bei allen Arbeiten das Gerät allpolig vom Netzanschluss.

WARNUNG Stromschlag

Der Anschluss an das Stromnetz ist nur als fester Anschluss in Verbindung mit der herausnehmbaren Kabeldurchführung erlaubt. Das Gerät muss über eine Trennstrecke von mindestens 3 mm allpolig vom Netzanschluss getrennt werden können.

WARNUNG Stromschlag

Achten Sie darauf, dass das Gerät an den Schutzleiter angeschlossen ist.

Sachschaden

Installieren Sie eine Fehlerstrom-Schutzeinrichtung (RCD).

Sachschaden

Beachten Sie das Typenschild. Die angegebene Spannung muss mit der Netzspannung übereinstimmen.

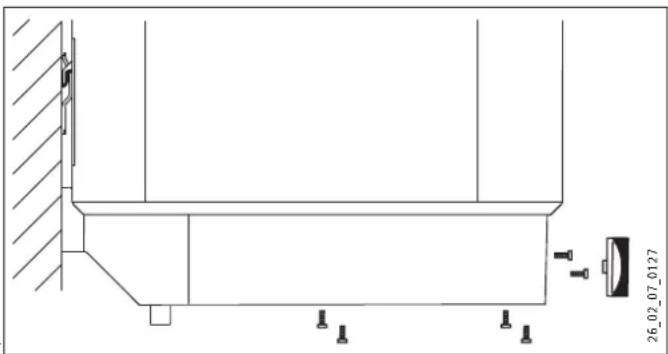

Ziehen Sie den Temperatur-Einstellknopf ab.
▶ Drehen Sie die Schrauben heraus.
▶ Nehmen Sie die Unterkappe ab.
▶ Ziehen Sie die Kabeldurchführung nach unten heraus, dabei den Rasthaken drücken.
▶ Schieben Sie die Kabeldurchführung über das Netzanschluss-kabel und rasten die Kabeldurchführung wieder ein.

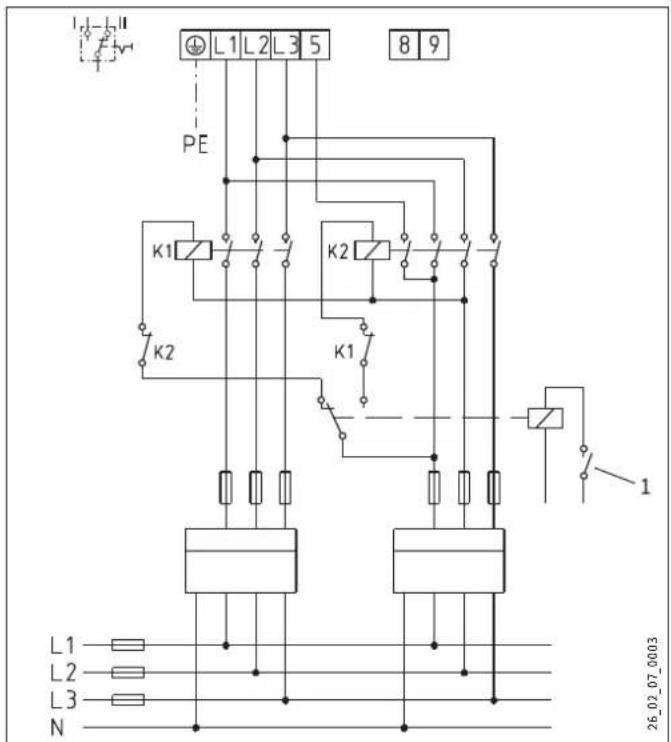

▶ Schließen Sie die gewünschte Leistung entsprechend der Elektroschaltpläne an (siehe Kapitel „Technische Daten / Elektroschaltpläne und Anschlüsse“).

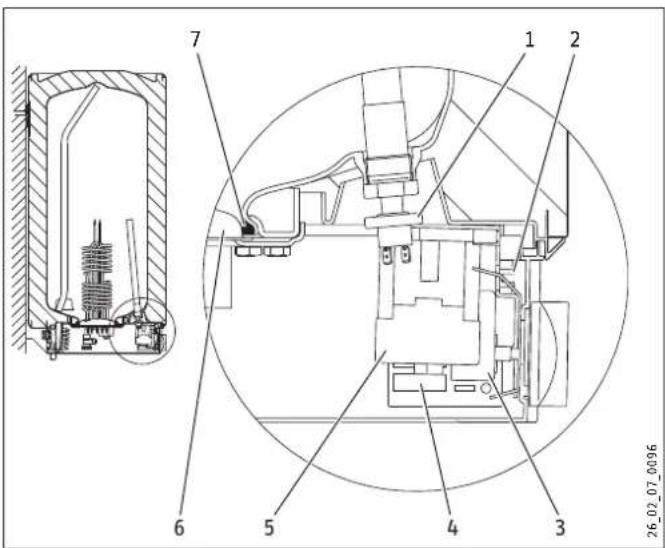

1 Druckschalter für Schutzanode
2 Schalter für Betriebsart
3 Temperaturregler
4 Elektronische Baugruppe
5 Schaltschütz
6 Flanschplatte
7 Dichtring

Wählen Sie am Schalter die Betriebsart:

Position I = Durchlaufspeicherbetrieb

Position II = Zweikreis- / Einkreisbetrieb

(siehe Kapitel „Technische Daten / Elektroschaltpläne und Anschlüsse“).

▶ Montieren Sie die Unterkappe.
▶ Drehen Sie die Schrauben ein.
▶ Stecken Sie den Temperatur-Einstellknopf auf.
- Kreuzen Sie auf dem Typenschild die gewählte Anschlussleistung und -spannung mit einem Kugelschreiber an.
▶ Verbinden Sie die Sicherheitsgruppe mit dem Gerät, indem Sie die Rohre an das Gerät schrauben.

11. Inbetriebnahme

11.1 Erstinbetriebnahme

• Öffnen Sie eine Entnahmestelle so lange, bis das Gerät gefüllt und das Leitungsnetz luftfrei ist.
  ▶ Stellen Sie die Durchflussmenge ein. Beachten Sie dabei die maximal zulässige Durchflussmenge bei voll geöffneter Armatur (siehe Kapitel „Technische Daten / Datentabelle“).
  ▶ Reduzieren Sie ggf. die Durchflussmenge an der Drossel des Sicherheitsventils.
  ▶ Drehen Sie den Temperatur-Einstellknopf auf maximale Temperatur.

▶ Schalten Sie die Netzspannung ein.
- Prüfen Sie die Arbeitsweise des Gerätes. Achten Sie dabei auf das Abschalten des Temperaturreglers.
Prüfen Sie die Funktion des Sicherheitsventils.

11.1.1 Übergabe des Gerätes

▶ Erklären Sie dem Benutzer die Funktion des Gerätes und der Sicherheitsgruppe und machen Sie ihn mit dem Gebrauch vertraut.
▶ Weisen Sie den Benutzer auf mögliche Gefahren hin, speziell die Verbrühungsgefahr.
▶ Übergeben Sie diese Anleitung.

11.2 Wiederinbetriebnahme

Siehe Kapitel „Erstinbetriebnahme“.

12. Einstellungen

Temperaturwahl-Begrenzung

Werkseinstellung: 85 °C

Hinweis

Wenn die Temperaturwahl-Begrenzung auf 85 °C eingestellt ist, können Sie eine zentrale Thermostatarmatur am Warmwasserauslauf installieren. Dadurch kann die Auslauftemperatur reduziert werden.

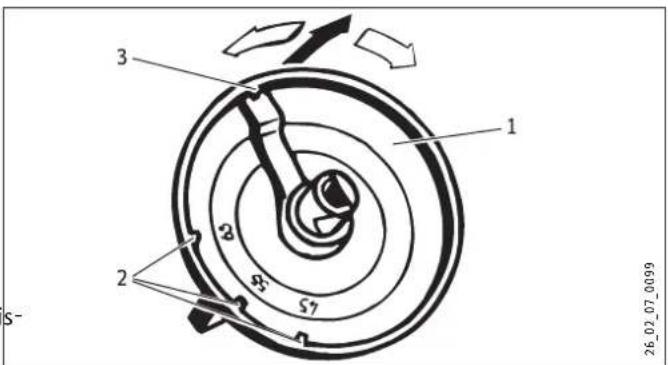

2 Verstellmöglichkeit der Temperaturwahl-Begrenzung auf 45 °C, 55 °C, 65 °C.

3 85 °C

▶ Stellen Sie Temperaturwahl-Begrenzung ein.

13. Außerbetriebnahme

▶ Trennen Sie das Gerät mit der Sicherung in der Hausinstallation von der Netzspannung.
Entleeren Sie das Gerät. Siehe Kapitel „Wartung / Gerät entleeren“.

14. Störungsbehebung

Hinweis

Bei Temperaturen unter -15 °C kann der Sicherheitstemperaturbegrenzer auslösen. Diesen Temperaturen kann das Gerät schon bei der Lagerung oder beim Transport ausgesetzt sein.

Störung Ursache Behebung
Das Wasser wird nicht warm.	Der Sicherheitstemperaturbegrenzer hat angesprochen, weil der Regler defekt ist.	Beheben Sie die Fehlerursache. Tauschen Sie den Temperaturregler aus.
	Der Sicherheitstemperaturbegrenzer hat angesprochen, weil die Temperatur -15 °C unterschritten hat.	Drücken Sie die Rückstelltaste (siehe Abbildung).
	Die Schnellheizungs schaltet nicht ein.	Prüfen Sie Taster und Hebel.
Der Heizflansch ist de- fekt.		Tauschen Sie den Heizflansch aus.
Im Durchlaufspeicherbetrieb wird die gewählte Auslauftemperatur bei vollgeöffnetem Entnahmeventil nicht erreicht.	Es fließt mehr Wasser durch das Gerät als der Heizkörper erwärmen kann.	Reduzieren Sie die Wassermenge am Warmwasserventil.
Das Sicherheitsventil tropft bei ausgeschalteter Heizung.	Der Ventilsitz ist verschmutzt.	Reinigen Sie den Ventilsitz.

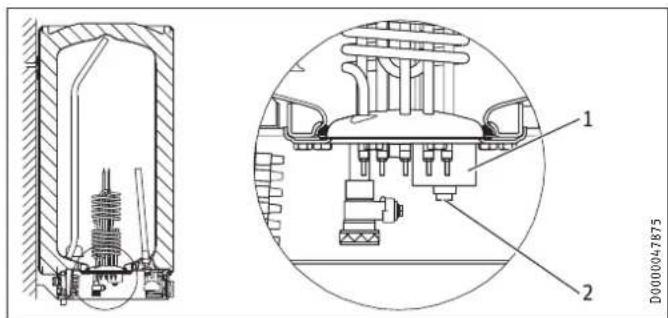

Rückstelltaste Sicherheitstemperaturbegrenzer

D00004-7875

1 Sicherheitstemperaturbegrenzer
2 Rückstelltaste

15. Wartung

WARNUNG Stromschlag

Führen Sie alle elektrischen Anschluss- und Installationsarbeiten nach Vorschrift aus.

Trennen Sie vor allen Arbeiten das Gerät allpolig von der Netzspannung.

Bei einigen Wartungsarbeiten müssen Sie die Unterkappe abnehmen.

Wenn Sie das Gerät entleeren müssen, beachten Sie das Kapitel „Gerät entleeren“.

Beachten Sie die Eintauchtiefe des Temperaturreglers (siehe Kapitel „Technische Daten / Maße und Anschlüsse“).

15.1 Sicherheitsventil prüfen

Prüfen Sie das Sicherheitsventil regelmäßig.

15.2 Gerät entleeren

WARNUNG Verbrennung

Beim Entleeren kann heißes Wasser austreten.

Falls das Gerät für Wartungsarbeiten oder bei Frostgefahr zum Schutz der gesamten Installation entleert werden muss, gehen Sie folgendermaßen vor:

▶ Schließen Sie das Absperrventil in der altwasser-Zulaufleitung.
- Öffnen Sie die Warmwasserventile aller Entnahmestellen.

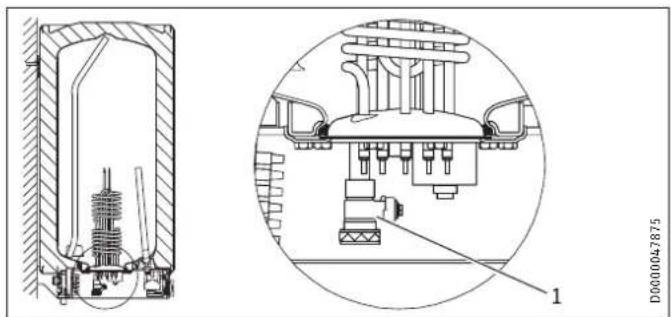

1 Entleerungsventil mit Schlauchanschluss G 3/4
▶ Schrauben Sie einen Schlauch auf das Entleerungsventil.
▶ Öffnen Sie das Entleerungsventil.

15.3 Schutzanode austauschen

• Kontrollieren Sie die Signalanode, wenn die Signallampe „SERVICE ANODE“ leuchtet, und tauschen Sie sie ggf. aus. Beachten Sie die Schlüsselweite der Anode
• SHD 30 S: SW 13
• SHD 100 S: SW 27
  ▶ Achten Sie beim Austausch der Anode darauf, dass Sie den Druckschalter dicht aufschrauben (handfest, Anzugsdrehmoment 100 ^+50 Ncm).
  ▶ Beachten Sie dabei den maximalen Übergangswiderstand 1,0 Ω zwischen Schutzanode und Behälter.

15.4 Entkalken

▶ Entkalken Sie den Flansch nur nach Demontage.
▶ Behandeln Sie die Behälteroberfläche und die Schutzanode nicht mit Entkalkungsmitteln.

15.5 Korrosionsschutzwiderstand

Stellen Sie sicher, dass bei der Wartung der Korrosionsschutzwiderstand an der Isolierplatte nicht beschädigt oder entfernt wird. Bauen Sie den Korrosionsschutzwiderstand nach dem Austausch wieder ordnungsgemäß ein.

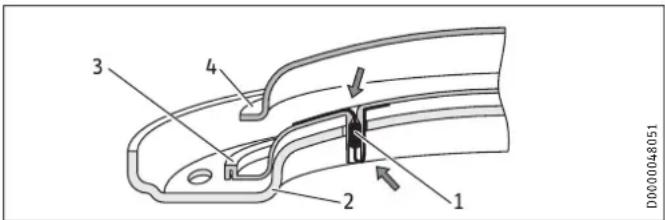

D000048051 1 2 3 4

1 Korrosionsschutzwiderstand (390 Ω)
2 Druckplatte
3 Isolierplatte
4 Heizflansch

16. Technische Daten

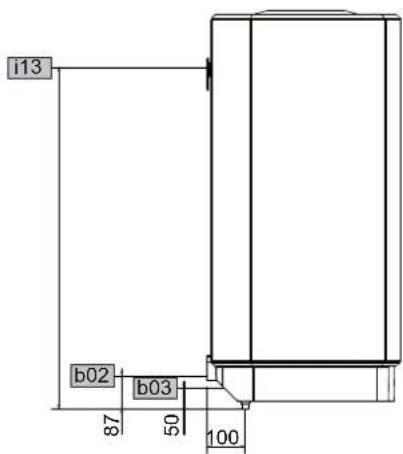

16.1 Maße und Anschlüsse

100 c06 c01

a10 20

i13 b02 b03 87 50 100

350 10 a30 a20

D0000024812

SHD 30 S SHD 100 S
a10	Gerät	Höhe	mm	770	1050
a20	Gerät	Breite	mm	410	510
a30	Gerät	Tiefe	mm	420	510
b02	Durchführung elektr. Leitungen I
b03	Durchführung elektr. Leitungen II
c01	Kaltwasser Zulauf	Außengewinde		G 1/2 A	G 1/2 A
c06	Warmwasser Auslauf	Außengewinde		G 1/2 A	G 1/2 A
i13	Wandaufhängung	Höhe mm 700 900
		max. ∅ Befestigungsschraube	mm	12	12

Temperaturregler-Fühler Eintauchtiefe

400 26.02.07_0100

1 Temperaturregler-Fühler

16.2 Elektroschaltpläne und Anschlüsse

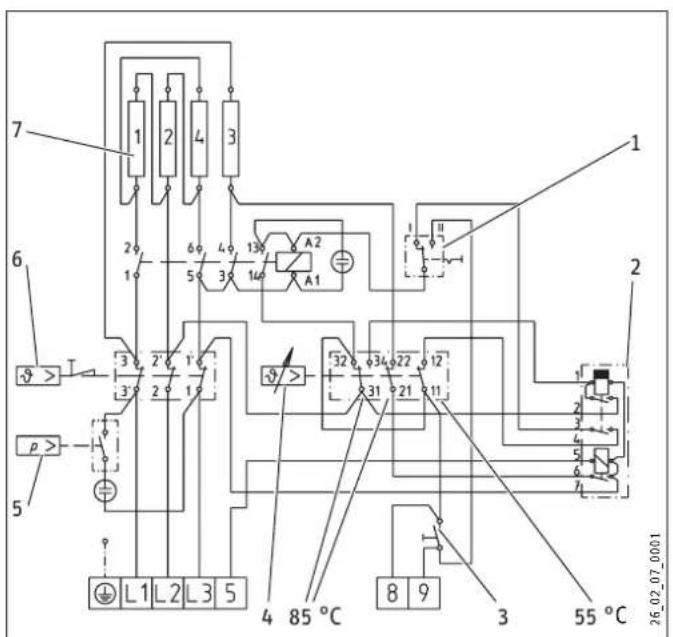

7 1 2 4 3 6 5 139 A2 1 2 3 2 1 1 3 2 1 p> 5 L1 L2 L3 5 4 85 °C 8 9 3 55 °C 26_02_07_0001

1 Schalter für Betriebsart
2 Elektronische Baugruppe mit Nullspannungs- und Schaltrelais
3 Taster für Schnellheizung
4 Temperaturregler
5 Druckschalter für Schutzanode
6 Sicherheitstemperaturbegrenzer
7 Heizkörper

Heizkörper

Durchlaufspeicherbetrieb
3,5 / 21 kW, 3/PE \~ 400 V

Zweikreisbetrieb

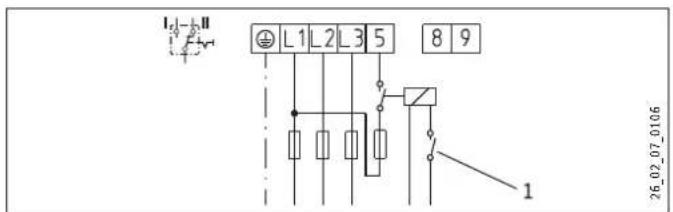

Ein-Zähler-Messung mit EVU-Kontakt: 3,5 / 21 kW, 3/PE \~ 400 V

Zwei-Zähler-Messung mit EVU-Kontakt: 3,5 / 21 kW, 3/PE \~ 400 V

L1 L2 L3 5 8 9 PE K1 K2 K2 K1 1 L1 L2 L3 N 26_02_07_0003

1 EVU-Kontakt
21 kW, 3/PE \~ 400 V

Einkreisbetrieb

L1 L2 L3 5 8 9 26.02.07.0105

Lastabwurfrelais LR 1-A

3 L1 L2 L3 2 I> 1 26_02_07_0107

1 Lastabwurfrelais
2 Steuerleitung zum Schaltschütz des zweiten Gerätes
3 Steuerkontakt, öffnet beim Einschalten des SHD S

16.3 Leistungstabellen

Die Aufheizdauer ist abhängig vom Speicherinhalt, von der Kaltwassertemperatur und der Heizleistung. Die Aufheizzeit bei Schnellheizung (21 kW) und einem Kaltwasserzulauf mit 10 °C entnehmen Sie der folgenden Tabelle.

Aufheizzeit (Speicherbetrieb)
Temperatureinstellung	°C	65	85
SHD 30 S min 6 8
SHD 100 S min 18 25

Im Durchlaufspeicherbetrieb können folgende Warmwassermengen entnommen werden.

Warmwasserleistung (Durchlaufbetrieb)
Warmwasser-Temperatur	°C	38	55
Kaltwasserzulauf 6 °C	l/min	9,4	6,1
Kaltwasserzulauf 10 °C	l/min	10,7	6,7
Kaltwasserzulauf 14 °C	l/min	12,7	7,3

16.4 Störfallbedingungen

Im Störfall können Temperaturen bis 130 °C bei 0,6 MPa auftreten.

16.5 Angaben zum Energieverbrauch

Produktdatenblatt: Konventionelle Warmwasserbereiter nach Verordnung (EU) Nr. 812/2013 und 814/2013

	SHD 30 S	SHD 100 S
		073059	073060
Hersteller		STIEBEL ELTRON	STIEBEL ELTRON
Lastprofil		S	L
Energieeffizienzklasse	B	C
Energetischer Wirkungsgrad	%	36	38
Täglicher Stromverbrauch	kWh	2,437	12,288
Jährlicher Stromverbrauch	kWh	518	2666
Temperatureinstellung ab Werk	°C	60	60
Schallleistungspegel	dB(A)	15	15
Schwachlastzeiten möglich		Ja	Ja

16.6 Datentabelle

		SHD 30 S	SHD 100 S
		073059	073060
Hydraulische Daten
Nenninhalt	l	30	100
Mischwassermenge 40 °C (15 °C/65 °C)	l	59	195
Elektrische Daten
Anschlussleistung ~ 400 V	kW	3,5/21	3,5/21
Phasen		3/PE	3/PE
Nennspannung	V	400	400
Frequenz	Hz	50	50
Betriebsart Einkreis		X	X
Betriebsart Zweikreis		X	X
Einsatzgrenzen
Temperatureinstellbereich	°C	35-85	35-85
Max. zulässiger Druck	MPa	0,6	0,6
Prüfdruck	MPa	0,78	0,78
Max. zulässige Temperatur	°C	110	110
Max. Durchflussmenge	l/min	18	18
Leitfähigkeit Trinkwasser min./max.	μS/cm	100-1500	100-1500
Energetische Daten
Bereitschaftsenergieverbrauch/ 24 h bei 65 °C	kWh	0,46	0,86
Energieeffizienzklasse		B	C
Ausführungen
Schutzart (IP)		IP25	IP25
Bauart geschlossen		X	X
Farbe		weiß	weiß
Dimensionen
Höhe	mm	770	1050
Breite	mm	410	510
Tiefe	mm	420	510
Gewichte
Gewicht gefüllt	kg	54,3	140,1
Gewicht leer	kg	24,3	40,1

Erreichbarkeit

Sollte einmal eine Störung an einem unserer Produkte auftreten, stehen wir Ihnen natürlich mit Rat und Tat zur Seite.

Rufen Sie uns an:

05531 702-111

oder schreiben Sie uns:

Stiebel Eltron GmbH & Co. KG

Kundendienst

Fürstenberger Straße 77, 37603 Holzminden

E-Mail: [e-mail]

Fax: [phone]

Weitere Anschriften sind auf der letzten Seite aufgeführt.

Unseren Kundendienst erreichen Sie telefonisch rund um die Uhr, auch an Samstagen und Sonntagen sowie an Feiertagen. Kundendiensteinsätze erfolgen während unserer Geschäftszeiten (von 7.15 bis 18.00 Uhr, freitags bis 17.00 Uhr). Als Sonderservice bieten wir Kundendiensteinsätze bis 21.30 Uhr. Für diesen Sonderservice sowie Kundendiensteinsätze an Wochenenden und Feiertagen werden höhere Preise berechnet.

Garantiebedingungen

Diese Garantiebedingungen regeln zusätzliche Garantieleistungen von uns gegenüber dem Endkunden. Sie treten neben die gesetzlichen Gewährleistungsansprüche des Kunden. Die gesetzlichen Gewährleistungsansprüche gegenüber den sonstigen Vertragspartnern sind nicht berührt.

Diese Garantiebedingungen gelten nur für solche Geräte, die vom Endkunden in der Bundesrepublik Deutschland als Neugeräte erworben werden. Ein Garantievertrag kommt nicht zustande, soweit der Endkunde ein gebrauchtes Gerät oder ein neues Gerät seinerseits von einem anderen Endkunden erwirbt.

Inhalt und Umfang der Garantie

Die Garantieleistung wird erbracht, wenn an unseren Geräten ein Herstellungs- und/oder Materialfehler innerhalb der Garantiedauer auftritt. Die Garantie umfasst jedoch keine Leistungen für solche Geräte, an denen Fehler, Schäden oder Mängel aufgrund von Verkalkung, chemischer oder elektrochemischer Einwirkung, fehlerhafter Aufstellung bzw. Installation sowie unsachgemäßer Einregulierung, Bedienung oder unsachgemäßer Inanspruchnahme bzw. Verwendung auftreten. Ebenso ausgeschlossen sind Leistungen aufgrund mangelhafter oder unterlassener Wartung, Witterungseinflüssen oder sonstigen Naturerscheinungen.

Die Garantie erlischt, wenn am Gerät Reparaturen, Eingriffe oder Abänderungen durch nicht von uns autorisierte Personen vorgenommen wurden.

Die Garantieleistung umfasst die sorgfältige Prüfung des Gerätes, wobei zunächst ermittelt wird, ob ein Garantieanspruch besteht. Im Garantiefall entscheiden allein wir, auf welche Art der Fehler behoben wird. Es steht uns frei, eine Reparatur des Gerätes ausführen zu lassen oder selbst auszuführen. Etwaige ausgewechselte Teile werden unser Eigentum.

Für die Dauer und Reichweite der Garantie übernehmen wir sämtliche Material- und Montagekosten.

Soweit der Kunde wegen des Garantiefalles aufgrund gesetzlicher Gewährleistungsansprüche gegen andere Vertragspartner Leistungen erhalten hat, entfällt eine Leistungspflicht von uns.

Soweit eine Garantieleistung erbracht wird, übernehmen wir keine Haftung für die Beschädigung eines Gerätes durch Diebstahl, Feuer, Aufruhr oder ähnliche Ursachen.

Über die vorstehend zugesagten Garantieleistungen hinausgehend kann der Endkunde nach dieser Garantie keine Ansprüche wegen mittelbarer Schäden oder Folgeschäden, die durch das Gerät verursacht werden, insbesondere auf Ersatz außerhalb des Gerätes entstandener Schäden, geltend machen. Gesetzliche Ansprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben unberührt.

Garantiedauer

Für im privaten Haushalt eingesetzte Geräte beträgt die Garantiedauer 24 Monate; im Übrigen (zum Beispiel bei einem Einsatz der Geräte in Gewerbe-, Handwerks- oder Industriebetrieben) beträgt die Garantiedauer 12 Monate.

Die Garantiedauer beginnt für jedes Gerät mit der Übergabe des Gerätes an den Kunden, der das Gerät zum ersten Mal einsetzt.

Garantieleistungen führen nicht zu einer Verlängerung der Garantiedauer. Durch die erbrachte Garantieleistung wird keine neue Garantiedauer in Gang gesetzt. Dies gilt für alle erbrachten Garantieleistungen, insbesondere für etwaig eingebaute Ersatzteile oder für die Ersatzlieferung eines neuen Gerätes.

Inanspruchnahme der Garantie

Garantieansprüche sind vor Ablauf der Garantiedauer, innerhalb von zwei Wochen, nachdem der Mangel erkannt wurde, bei uns anzumelden. Dabei müssen Angaben zum Fehler, zum Gerät und zum Zeitpunkt der Feststellung gemacht werden. Als Garantienachweis ist die Rechnung oder ein sonstiger datierter Kaufnachweis beizufügen. Fehlen die vorgenannten Angaben oder Unterlagen, besteht kein Garantieanspruch.

Garantie für in Deutschland erworbene, jedoch außerhalb Deutschlands eingesetzte Geräte

Wir sind nicht verpflichtet, Garantieleistungen außerhalb der Bundesrepublik Deutschland zu erbringen. Bei Störungen eines im Ausland eingesetzten Gerätes ist dieses gegebenenfalls auf Gefahr und Kosten des Kunden an den Kundendienst in Deutschland zu senden. Die Rücksendung erfolgt ebenfalls auf Gefahr und Kosten des Kunden. Etwaige gesetzliche Ansprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben auch in diesem Fall unberührt.

Außerhalb Deutschlands erworbene Geräte

Für außerhalb Deutschlands erworbene Geräte gilt diese Garantie nicht. Es gelten die jeweiligen gesetzlichen Vorschriften und gegebenenfalls die Lieferbedingungen der Ländergesellschaft bzw. des Importeurs.

Entsorgung von Transport- und Verkaufsverpackungsmaterial

Damit Ihr Gerät unbeschädigt bei Ihnen ankommt, haben wir es sorgfältig verpackt. Bitte helfen Sie, die Umwelt zu schützen, und entsorgen Sie das Verpackungsmaterial des Gerätes sachgerecht. Wir beteiligen uns gemeinsam mit dem Großhandel und dem Fachhandwerk / Fachhandel in Deutschland an einem wirksamen Rücknahme- und Entsorgungskonzept für die umweltschonende Aufarbeitung der Verpackungen.

Überlassen Sie die Transportverpackung dem Fachhandwerker beziehungsweise dem Fachhandel.

Entsorgen Sie Verkaufsverpackungen über eines der Dualen Systeme in Deutschland.

Entsorgung von Altgeräten in Deutschland

Geräteentsorgung

Die mit diesem Symbol gekennzeichneten Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Als Hersteller sorgen wir im Rahmen der Produktverantwortung für eine umweltgerechte Behandlung und Verwertung der Altgeräte. Weitere Informationen zur Sammlung und Entsorgung erhalten Sie über Ihre Kommune oder Ihren Fachhandwerker / Fachhändler.

Bereits bei der Entwicklung neuer Geräte achten wir auf eine hohe Recyclingfähigkeit der Materialien.

Über das Rücknahmesystem werden hohe Recyclingquoten der Materialien erreicht, um Deponien und die Umwelt zu entlasten. Damit leisten wir gemeinsam einen wichtigen Beitrag zum Umweltschutz.

Entsorgung außerhalb Deutschlands

Entsorgen Sie dieses Gerät fach- und sachgerecht nach den örtlich geltenden Vorschriften und Gesetzen.

SPECIAL INFORMATION

OPERATION

400 26.02.07.0100

1 Thermostat sensor

16.2 Wiring diagrams and terminals

7 1 2 3 6 5 130 A2 1 2 3 4 22 12 32 31 21 3 5 6 p> L1 L2 L3 5 4 85 °C 8 9 3 55 °C 26_02_07_0001

1. Technische gegevens 49

16. Technische gegevens

21 kBt, 3/PE \~ 400 B

14. Usuwanie usterek

Wskazówka

STIEBEL ELTRON GmbH & Co. KG

Dr.-Stiebel-Straße 33 | 37603 Holzminden

Tel. [phone] | Fax [phone]

[e-mail]

www.stiebel-eltron.de

Verkauf

Kundendienst

Ersatzteilverkauf

Tel. [phone] | Fax [phone] | [e-mail]

Tel. [phone] | Fax [phone] | [e-mail]

Tel. [phone] | Fax [phone] | [e-mail]

Australia

STIEBEL ELTRON Australia Pty. Ltd.

Gewerbegebiet Neubau-Nord

Margaritenstraße 4 A | 4063 Hörsching

Tel. [phone] | Fax [phone]

[e-mail]

www.stiebel-eltron.at

Belgium

STIEBEL ELTRON bvba/sprl

't Hofveld 6 - D1 | 1702 Groot-Bijgaarden

Tel. [phone] | Fax [phone]

[e-mail]

www.stiebel-eltron.be

China

STIEBEL ELTRON (Tianjin) Electric Appliance

Co., Ltd.
