NÁVOD NA OBSLUHU SHD 100 S STIEBEL ELTRON

2.1 Použití vsouladu súčelem 53

15.1 Kontrola pojistného ventilu 59

Úraz elektrickým proudem

10.1.2 Montáž pojistného ventilu

15.1 Kontrola pojistného ventilu

2.3 Certifikačné značky 90

9.3 Príprava sieťového pripojovacieho kábla 92

10.1 Vodovodná prípojka 93

11. Uvedenie do prevádzky 94

11.1 Prvé uvedenie do prevádzky 94

11.2 Opätovné uvedenie do prevádzky 94

13. Vyradenie z prevádzky 95

14. Odstraňovanie porúch 95

15.3 Výmena ochrannej anódy 96

16.1 Rozmery a prípojky 97

16.2 Elektrické schémy zapojenia a prípojky 98

16.3 Výkonové tabuľky 99

16.4 Poruchové podmienky 99

16.5 Údaje k spotrebe energie 99

16.6 Tabuľka s údajmi 99

- Deti od 8 rokov, ako aj osoby so zníženými fyzic- kými, senzorickými či mentálnymi schopnosťami alebo osoby snedostatočnými skúsenosťami ave- domosťami môžu prístroj používať pod dozorom, prípadne ak boli obezpečnom používaní prístroja poučené aporozumeli ztoho vyplývajúcim nebez- pečenstvám. Deti sa so zariadením nesmú hrať. Čistenie apoužívateľskú údržbu nesmú vykonávať deti bez dozoru. - Prípojka na elektrickú sieť je dovolená iba ako trvalá prípojka v spojení s vyberateľnou káblovou priechodkou. Zariadenie sa musí dať odpojiť od siete všetkými pólmi s minimálnou odpojovacou vzdialenosťou 3mm. - Upevnite prístroj tak, ako je popísané v kapitole „Inštalácia / Prípravy“. - Rešpektujte maximálne prípustný tlak (pozri ka- pitolu „Inštalácia/ Technické údaje/ Tabuľka s údajmi“). - Vypustite zariadenie tak, ako je popísané v kapi- tole „Inštalácia/ Údržba/ Vypustenie zariadenia“. - Zariadenie je pod tlakom. Počas ohrevu kvapká z poistného ventilu expanzná voda. - Pravidelne manipulujte poistným ventilom, aby ste predišli zadreniu zapríčinenému napr. vápe- natými usadeninami. - Nainštalujte poistný ventil, ktorý má testovaný konštrukčný vzor, do prívodného vedenia stude- nej vody. Dbajte pri tom na to, že v závislosti od statického tlaku môže byť potrebný dodatočný redukčný ventil. - Dimenzujte odtokové potrubie tak, aby pri úplne otvorenom poistnom ventile mohla voda bez zá- bran odtekať. - Namontujte vypúšťacie potrubie poistného ven- tilu s trvalým sklonom nadol v nezamŕzajúcej miestnosti. - Vypúšťací otvor poistného ventilu musí zostať otvorený do atmosféry.OBSLUHA Všeobecné pokyny SLOVENSKYwww.stiebel-eltron.com SHD | 89 OBSLUHA

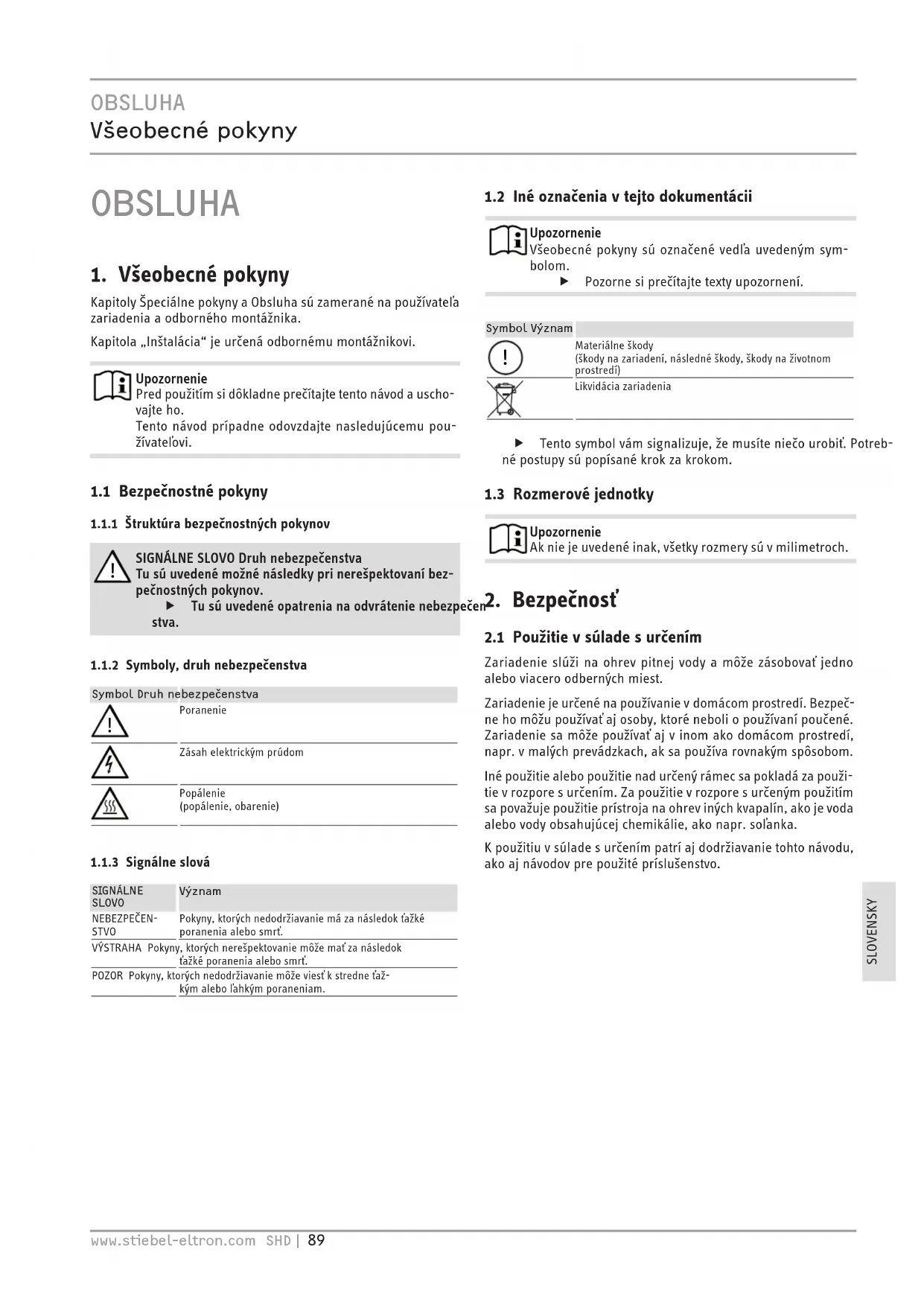

Kapitoly Špeciálne pokyny a Obsluha sú zamerané na používateľa zariadenia a odborného montážnika.Kapitola „Inštalácia“ je určená odbornému montážnikovi. UpozorneniePred použitím si dôkladne prečítajte tento návod a uscho-vajte ho.Tento návod prípadne odovzdajte nasledujúcemu pou-žívateľovi.1.1 Bezpečnostné pokyny1.1.1 Štruktúra bezpečnostných pokynov

SIGNÁLNE SLOVO Druh nebezpečenstvaTu sú uvedené možné následky pri nerešpektovaní bez-pečnostných pokynov. Tu sú uvedené opatrenia na odvrátenie nebezpečen-stva.1.1.2 Symboly, druh nebezpečenstvaSymbol Druh nebezpečenstva

Zásah elektrickým prúdom

Popálenie(popálenie, obarenie) 1.1.3 Signálne slováSIGNÁLNE SLOVOVýznam NEBEZPEČEN- STVO Pokyny, ktorých nedodržiavanie má za následok ťažké poranenia alebo smrť.VÝSTRAHA Pokyny, ktorých nerešpektovanie môže mať za následok ťažké poranenia alebo smrť.POZOR Pokyny, ktorých nedodržiavanie môže viesť k stredne ťaž-kým alebo ľahkým poraneniam.1.2 Iné označenia v tejto dokumentácii UpozornenieVšeobecné pokyny sú označené vedľa uvedeným sym-bolom. Pozorne si prečítajte texty upozornení.Symbol Význam

Materiálne škody(škody na zariadení, následné škody, škody na životnom prostredí)

Likvidácia zariadenia Tento symbol vám signalizuje, že musíte niečo urobiť. Potreb-né postupy sú popísané krok za krokom.1.3 Rozmerové jednotky UpozornenieAk nie je uvedené inak, všetky rozmery sú v milimetroch.

2.1 Použitie v súlade s určenímZariadenie slúži na ohrev pitnej vody a môže zásobovať jedno alebo viacero odberných miest.Zariadenie je určené na používanie vdomácom prostredí. Bezpeč-ne ho môžu používať aj osoby, ktoré neboli opoužívaní poučené. Zariadenie sa môže používať aj v inom ako domácom prostredí, napr. vmalých prevádzkach, ak sa používa rovnakým spôsobom.Iné použitie alebo použitie nad určený rámec sa pokladá za použi-tie v rozpore s určením. Za použitie v rozpore s určeným použitím sa považuje použitie prístroja na ohrev iných kvapalín, ako je voda alebo vody obsahujúcej chemikálie, ako napr. soľanka.K použitiu v súlade s určením patrí aj dodržiavanie tohto návodu, ako aj návodov pre použité príslušenstvo.

!OBSLUHA Popis zariadenia 90 | SHD www.stiebel-eltron.com

VÝSTRAHA PopálenieArmatúra a bezpečnostná skupina môžu počas prevádzky nadobudnúť teplotu nad 60°C.Pri výtokových teplotách vyšších než 43°C vzniká nebez-pečenstvo obarenia.

VÝSTRAHA PoranenieDeti od 8 rokov, ako aj osoby so zníženými fyzickými, senzorickými či mentálnymi schopnosťami alebo osoby snedostatočnými skúsenosťami avedomosťami môžu prístroj používať pod dozorom, prípadne ak boli obez-pečnom používaní prístroja poučené aporozumeli ztoho vyplývajúcim nebezpečenstvám. Deti sa so zariadením nesmú hrať. Čistenie apoužívateľskú údržbu nesmú vy-konávať deti bez dozoru.

Materiálne škodyVodovodné potrubia a bezpečnostnú skupinu musí pou-žívateľ chrániť pred mrazom. UpozornenieZariadenie je pod tlakom. Počas ohrevu kvapká z poist-ného ventilu expanzná voda. Ak po ukončení ohrevu kvapká voda, informujte od-borného montážnika.

2.3 Certifikačné značky

Pozri typový štítok na zariadení.

Zariadenie elektricky ohrieva pitnú vodu so základným ohrieva-cím výkonom alebo s tzv. rýchloohrevom. Teplotu môžete určiť pomocou otočného regulátora teploty. V závislosti od napájania el. prúdom sa uskutočňuje automatický ohrev na želanú teplotu.Prístroj môžete využívať v jednookruhovom režime, dvojokruho-vom režime alebo režime prietokového zásobníka.Oceľová vnútorná nádrž je vybavená špeciálnym priamym smal-tovaním „anticor “ a ochrannou anódou. Anóda slúži na ochranu vnútornej nádrže pred koróziou.Protimrazová ochranaV jednookruhovom režime a v režime prietokového zásobníka je prístroj chránený pred mrazom aj pri nastavení teploty na „stu-dená“, ak je zabezpečené napájanie el. prúdom. Zariadenie sa včas zapína a zohrieva vodu. Zariadenie nechráni pred mrazom vodovodné potrubia ani bezpečnostnú skupinu. V dvojokruhovom režime trvá ochrana pred mrazom len počas doby nízkej tarify.Režim prietokového zásobníkaV tomto prevádzkovom režime pracuje prístroj pri odbere malých množstiev vody s normálnym ohrievacím výkonom.Pri vyššom nastavení teploty a po odbere veľkých množstiev vody sa prístroj automaticky prepne na rýchloohrev (pozri kapitolu „Technické údaje/ Tabuľka s údajmi“).Po celom odbere ohriatej vody v zásobníku pracuje prístroj v prie-tokovom režime s rýchloohrevom. Dostupné výtokové množstvá sa náležite redukujú (pozri kapitolu „Technické údaje/ Výkonové tabuľky“).Po dlhšom výpadku siete zabraňuje podnapäťové relé, aby sa okamžite zapol rýchloohrev. Pri opakovanom napätí pracuje prí-stroj najskôr s normálnym ohrievacím výkonom, kým prvýkrát zareaguje regulátor teploty. Potom je rýchloohrev automaticky opäť pripravený na prevádzku.Dvojokruhový režimPrístroj ohrieva objem zásobníka na požadovanú teplotu počas doby nízkej tarify (doba mimo špičky stanovená dodávateľom elek-trickej energie) automaticky so základným ohrievacím výkonom. Dodatočne môžete zapnúť rýchloohrev v dobe vysokej tarify.Jednookruhový režimV tomto prevádzkovom režime prístroj automaticky ohrieva pri každom nastavení teploty v závislosti od napájania el. prúdom.OBSLUHA Nastavenia SLOVENSKY www.stiebel-eltron.com SHD | 91

Teplotu je možné nastavovať plynule. Nastavenie môže montážnik obmedziť v jednookruhovom a dvo- jokruhovom režime (pozri kapitolu „Inštalácia/ Nastavenia“).

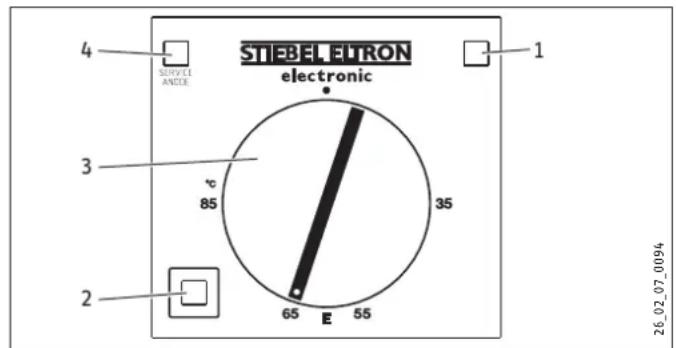

1 Signálna žiarovka pre indikátor prevádzkového stavu pri rýchloohreve 2 Tlačidlo pre rýchloohrev (v dvojokruhovom režime) 3 Otočný regulátor teploty

• studená E odporúčaná poloha pre úsporu energie, nízka tvorba váp- nika, 60°C 85°C maximálne nastavenie teploty 4 Signálna žiarovka „SERVICE ANODE“ V závislosti od systému sa teploty môžu odchyľovať od požadovanej hodnoty. Signálne svetlo pre indikátor prevádzkového stavu Signálna žiarovka pre indikátor prevádzkového stavu svieti počas zohrievania vody rýchloohrevom. Rýchloohrev v dvojokruhovom režime Rýchloohrev môžete zapnúť pomocou tlačidla. Na tento účel sa tiež môže inštalovať diaľkové ovládanie. Keď je dosiahnutá požadovaná teplota, rýchloohrev sa vypne a znova sa nezapne. Signálna žiarovka „SERVICE ANODE“

Materiálne škody Ak svieti signálna žiarovka „SERVICE ANODE“, infor- mujte vášho montážnika. Režim prietokového zásobníka po výpadku prúdu Po dlhšom výpadku prúdu môžete rýchloohrev ihneď manuálne zapnúť tým, že otočný regulátor teploty najskôr otočíte do polohy „studený“ a potom na 85°C.

5. Čistenie, ošetrovanie a údržba

Pravidelne nechajte odbornému montážnikovi skontrolovať elektrickú bezpečnosť zariadenia a funkciu poistného ventilu. Keď svieti signálna žiarovka „SERVICE ANODE“, montážnik musí vymeniť ochrannú anódu (pozri kapitolu „Údržba/ Ochranná anóda“). Nepoužívajte čistiace prostriedky s obsahom abrazívnych látok alebo rozpúšťadiel. Na ošetrovanie a čistenie zariadenia vám postačí vlhká utierka. Zavápnenie Takmer každá voda pri vysokých teplotách odlučuje vápnik. Tento sa usadzuje v zariadení a ovplyvňuje funkciu a život- nosť zariadenia. Ohrievacie telesá sa preto z času na čas musia odvápniť. Odborný montážnik, ktorý pozná kvalitu miestnej vody, vám určí čas pre ďalšiu údržbu. Pravidelne kontrolujte armatúry. Vápnik na výtoku arma- túr môžete odstrániť pomocou bežných odvápňovacích prostriedkov. Pravidelne manipulujte poistným ventilom, aby ste predišli zadreniu zapríčinenému napr. vápenatými usadeninami.

6. Odstraňovanie problémov

Problém Príčina Odstránenie Voda sa nezohrieva. Nie je prítomné žiadne napätie. Skontrolujte poistky do- movej inštalácie. Výtokové množstvo je veľmi malé. Prúdový regulátor v ar- matúre alebo sprchovacia hlavica sú zavápnené, resp. znečistené. Vyčistite, resp. odvápnite prúdový regulátor alebo sprchovaciu hlavicu. Signálna žiarovka „SER- VICE ANODE“ svieti. Ochranná anóda sa musí vymeniť. Informujte vášho odbor- ného montážnika. Ak nemôžete príčinu odstrániť, zavolajte montážnika. Kvôli lepšej a rýchlejšej pomoci mu uveďte číslo z typového štítka (000000- 0000-000000): Nr.: 000000-0000-000000Made in GermanyD000004794292 | SHD www.stiebel-eltron.com

Inštaláciu, uvedenie do prevádzky ako aj údržbu a opravu zaria- denia smie vykonávať iba odborný montážnik.

7.1 Všeobecné bezpečnostné pokyny

Bezchybnú funkciu a prevádzkovú bezpečnosť zaručujeme len vtedy, ak sa používa originálne príslušenstvo a originálne ná- hradné diely, ktoré sú pre prístroj určené.

7.2 Predpisy, normy a ustanovenia

Upozornenie Dbajte na všetky vnútroštátne a regionálne predpisy a ustanovenia.

So zariadením sa dodáva: - Zavesenie na stenu - dištančné vložky 5mm (2 kusy hore, 2 kusy dole) - Krycie uzávery (2 kusy) - Montážna šablóna

Potrebné príslušenstvo V závislosti od zásobovacieho tlaku sú k dispozícii rozličné bezpeč- nostné skupiny. Tieto bezpečnostné skupiny, ktoré majú testovaný konštrukčný vzor, chránia prístroj pred neprípustnými prekroče- niami tlaku. Ďalšie príslušenstvo Odľahčovacie relé spôsobuje prioritné zapojenie pri prevádzke prí- stroja, keď súčasne prevádzkujete iný prístroj, napríklad elektrické vykurovacie teleso zásobníka (pripojenie pozri kapitolu „Technické údaje/ Elektrické schémy zapojenia a prípojky“).

Zariadenie je určené na trvalú montáž na stenu. Dbajte pri tom na to, aby stena bola dostatočne nosná. Zariadenie vždy montujte zvislo, v nezamŕzajúcej miestnosti a v blízkosti odberového miesta.

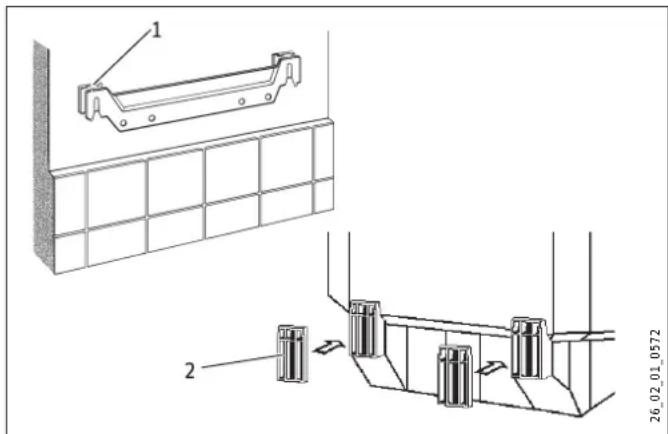

9.2 Montáž zavesenia na stenu

Na prenos rozmerov na stenu môžete použiť montážnu šablónu. Vyvŕtajte otvory a upevnite zavesenie na stenu pomocou skrutiek a hmoždiniek. Upevňovací materiál zvoľte podľa pev- nosti steny. Nerovnosti na stene môžete vyrovnať pomocou priložených dištančných vložiek.

1 Dištančná vložka hore 2 Dištančná vložka dole

9.3 Príprava sieťového pripojovacieho kábla

10.1 Vodovodná prípojka

Materiálne škody Všetky práce na vodovodnej prípojke a inštalačné práce vykonávajte podľa predpisov. - Hydraulické prípojky pripojte pomocou plošných tesnení. - Zariadenie musí byť prevádzkované s tlakovými armatúrami.

10.1.1 Prípustné materiály

Potrubie studenej vody Ako materiály sú prípustné oceľ pozinkovaná ponorom, ušľachtilá oceľ, meď a plast. Vyžaduje sa poistný ventil. Teplovodné potrubie

Materiálne škody Prístroj nie je vhodný na použitie systémov plastových rúrok na vedenie teplej vody. Ako materiály sú prípustné ušľachtilá oceľ a meď. Maximálne prípustný tlak sa nesmie prekračovať (pozri kapitolu Technické údaje / Tabuľka s údajmi).

10.1.2 Montáž poistného ventilu

Nainštalujte poistný ventil, ktorý má testovaný konštrukčný vzor, do prívodného vedenia studenej vody. Dbajte pri tom na to, že v závislosti od statického tlaku môže byť potrebný dodatočný redukčný ventil. Dimenzujte odtokové potrubie tak, aby pri úplne otvorenom poistnom ventile mohla voda bez zábran odtekať. Namontujte vypúšťacie potrubie poistného ventilu s trvalým sklonom nadol v nezamŕzajúcej miestnosti. Vypúšťací otvor poistného ventilu musí zostať otvorený do atmosféry.

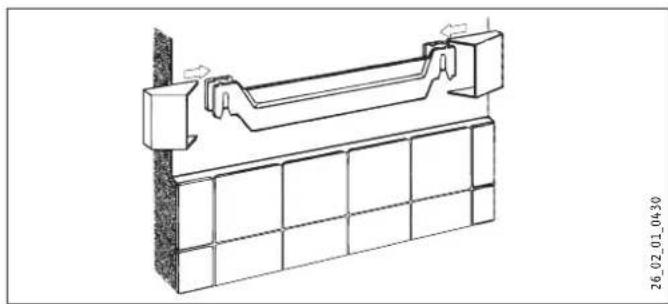

10.2 Montáž zariadenia

Zaveste zariadenie na namontovaný záves. Namontujte krycie uzávery.

10.3 Elektrické pripojenie

VÝSTRAHA Zásah elektrickým prúdom Všetky práce na elektrickom pripojení a elektrické inšta- lačné práce vykonávajte podľa predpisov. Pri všetkých prácach odpojte všetky póly zariadenia od sieťového pripojenia. VÝSTRAHA Zásah elektrickým prúdom Prípojka na elektrickú sieť je dovolená iba ako trvalá prípojka v spojení s vyberateľnou káblovou priechodkou. Zariadenie sa musí dať odpojiť od siete všetkými pólmi s minimálnou odpojovacou vzdialenosťou 3mm. VÝSTRAHA Zásah elektrickým prúdom Dbajte na to, aby zariadenie bolo pripojené na ochranný vodič. Materiálne škody Nainštalujte ochranné zariadenie chybového prúdu (RCD).

Materiálne škody Dbajte na typový štítok. Uvedené napätie sa musí zhodo- vať so sieťovým napätím. Odnímte otočný regulátor teploty. Vyskrutkujte skrutky. Odnímte spodný kryt. Káblovú priechodku vytiahnite nadol, pričom stlačte západ- kový hák. Káblovú priechodku nasuňte na sieťový pripojovací kábel a káblovú priechodku opätovne zaklapnite. Podľa elektrickej schémy zapojenia pripojte želaný príkon (pozri kapitolu Technické údaje/Elektrické schémy zapojenia a prípojky).94 | SHD www.stiebel-eltron.com

Uvedenie do prevádzky

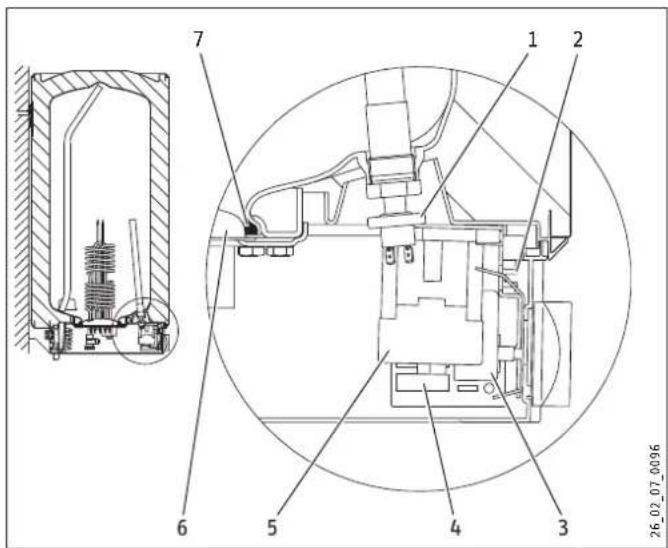

1 Tlakový spínač pre ochrannú anódu 2 Prepínač pre prevádzkový režim 3 Termostat 4 Elektronický konštrukčný celok 5 Stýkač 6 Prírubová platňa 7 Tesniaci krúžok Zvoľte na spínači prevádzkový režim: Poloha I = režim prietokového zásobníka Poloha II = dvojokruhový/jednookruhový režim (pozri kapitolu „Technické údaje / Elektrické schémy zapojenia a prípojky“). Namontujte spodný kryt. Zaskrutkujte skrutky. Založte otočný regulátor teploty na miesto. Na typovom štítku perom označte krížikom zvolený inštalova- ný príkon a napätie. Bezpečnostnú skupinu spojte so zariadením tak, že naskrut- kujte rúru na zariadenie.

11. Uvedenie do prevádzky

11.1 Prvé uvedenie do prevádzky

Otvorte odberné miesto na tak dlho, kým zariadenie nie je naplnené a potrubná sieť bez vzduchu. Nastavte prietokové množstvo. Dbajte na maximálne povole- né prietokové množstvo pri úplne otvorenej armatúre (pozri kapitolu Technické údaje / Tabuľka s údajmi). Prietokové množstvo podľa potreby znížte pomocou škrtiacej klapky poistného ventilu. Nastavte otočný regulátor teploty na maximálnu teplotu. Zapnite sieťové napájanie. Skontrolujte činnosť zariadenia. Dbajte pri tom na vypnutie regulátora teploty. Skontrolujte funkciu poistného ventilu.

11.1.1 Odovzdanie zariadenia

Vysvetlite používateľovi funkciu prístroja a bezpečnostnej skupiny, a oboznámte ho s používaním. Poučte ho o možných nebezpečenstvách, osobitne o nebez- pečenstve obarenia. Odovzdajte tento návod.

11.2 Opätovné uvedenie do prevádzky

Pozri kapitolu Prvé uvedenie do prevádzky.

Obmedzenie voľby teploty Nastavenie z výroby: 85°C Upozornenie Keď je obmedzenie voľby teploty nastavené na 85°C, na centrálnej termostatickej armatúre môžete nainštalovať výtok teplej vody. Tým sa dá znížiť výtoková teplota.

1 Otočný regulátor teploty 2 Možnosť prestavenia obmedzenia voľby teploty na 45°C, 55°C, 65°C. 3 85°C Nastavte obmedzenie voľby teploty.SLOVENSKY www.stiebel-eltron.com SHD | 95

Vyradenie z prevádzky

13. Vyradenie z prevádzky

Pomocou poistky domovej inštalácie zariadenie odpojte od sieťového napätia. Zariadenie vyprázdnite. Pozri kapitolu „Údržba / Vypustenie prístroja“.

14. Odstraňovanie porúch

Upozornenie Pri teplotách pod -15°C sa môže spustiť bezpečnostný obmedzovač teploty. Týmto teplotám môže byť prístroj vystavený už pri skladovaní alebo preprave. Porucha Príčina Odstránenie Voda sa nezohrieva.

Bezpečnostný obmedzo- vač teploty zareagoval, pretože je regulátor chybný. Odstráňte príčinu chyby. Vymeňte regulátor tep- loty.

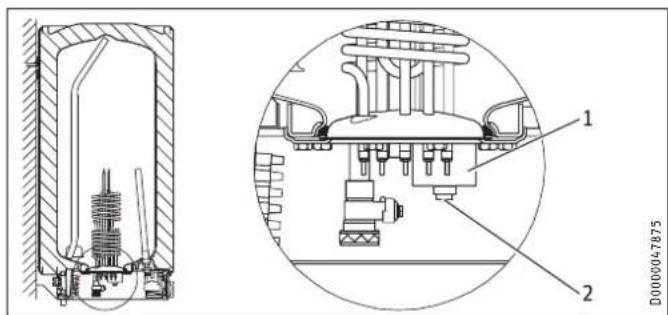

Bezpečnostný obmedzo- vač teploty zareagoval, pretože teplota poklesla pod -15°C. Stlačte nulovacie tlačidlo (pozri obrázok).

Rýchloohrev sa nezapína. Skontrolujte tlačidlá a páky. Ohrievacie teleso je chybné. Vymeňte ohrievacie teleso. V režime prietokového zásobníka sa nedosahuje zvolená výtoková teplota pri úplne otvorenom od- berovom ventile. Cez prístroj tečie viac vody než vykurovacie te- leso dokáže zohriať. Znížte množstvo vody na teplovodnom ventile.

Poistný ventil kvapká pri vypnutom ohreve. Ventilové sedlo je zne- čistené. Očistite ventilové sedlo. Nulovacie tlačidlo bezpečnostného obmedzovača teploty

VÝSTRAHA Zásah elektrickým prúdom Všetky práce na elektrickom pripojení a elektrické inšta- lačné práce vykonávajte podľa predpisov. Pred všetkými prácami odpojte všetky póly zariadenia od sieťového napätia. Pri niektorých údržbových prácach musíte odstrániť spodný kryt. Ak musíte zariadenie vyprázdniť, dbajte na kapitolu Vypustenie zariadenia. Dbajte na hĺbku ponoru regulátora teploty (pozri kapitolu „Tech- nické údaje/Rozmery a prípojky“).

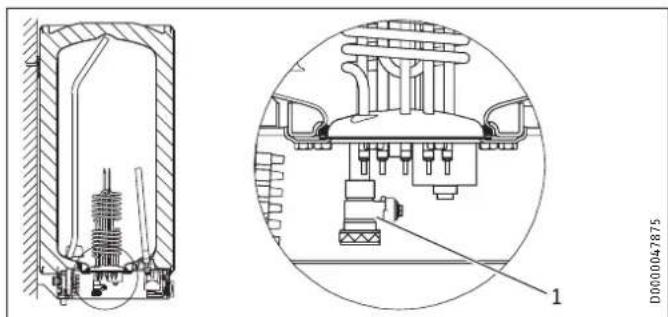

VÝSTRAHA Popálenie Pri vypúšťaní môže vytekať horúca voda. Ak sa prístroj musí vyprázdniť kvôli údržbovým prácam alebo pri nebezpečenstve mrazu kvôli ochrane celej inštalácie, postupujte nasledovne: Zatvorte uzatvárací ventil v prívodnom vedení studenej vody. Otvorte teplovodné ventily všetkých odberových miest.

15.3 Výmena ochrannej anódy

Skontrolujte signálnu anódu, keď svieti signálna žiarovka „SERVICE ANODE“, a príp. ju vymeňte. Dbajte na otvor kľúča anódy

+50 Ncm). Dodržte pri tom maximálny prechodový odpor 1,0Ω medzi ochrannou anódou a nádržou.

Dbajte na to, aby sa pri údržbe nepoškodil ani neodstránil odpor antikoróznej ochrany na izolačnej platni. Odpor antikoróznej ochrany po výmene znova riadne namontujte.

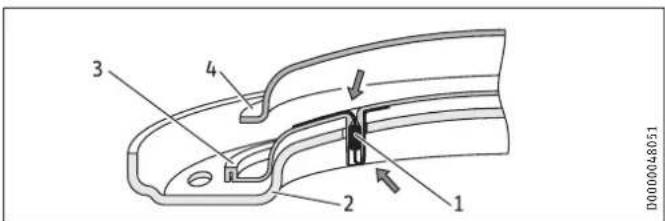

D0000048051 1 Odpor antikoróznej ochrany (390Ω) 2 Prítlačná doska 3 Izolačná platňa 4 Vykurovacia prírubaSLOVENSKY www.stiebel-eltron.com SHD | 97

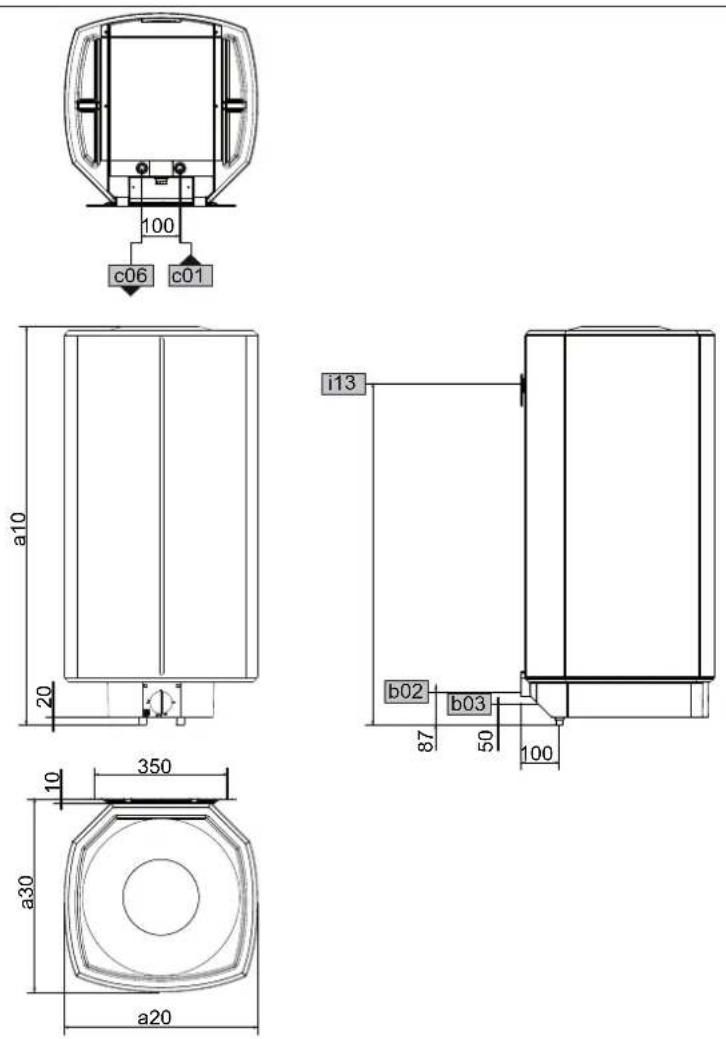

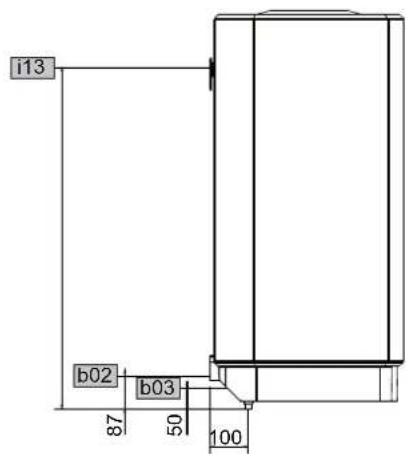

16.1 Rozmery a prípojky

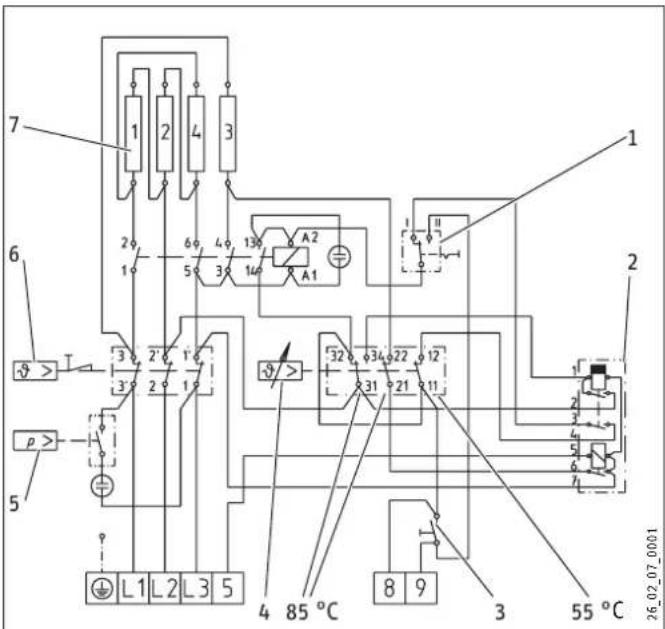

16.2 Elektrické schémy zapojenia a prípojky

1 Prepínač pre prevádzkový režim 2 Elektronický konštrukčný celok s podnapäťovým a spínacím relé 3 Tlačidlo pre rýchloohrev 4 Termostat 5 Tlakový spínač pre ochrannú anódu 6 Bezpečnostný obmedzovač teploty 7 Ohrievacie teleso Ohrievacie teleso

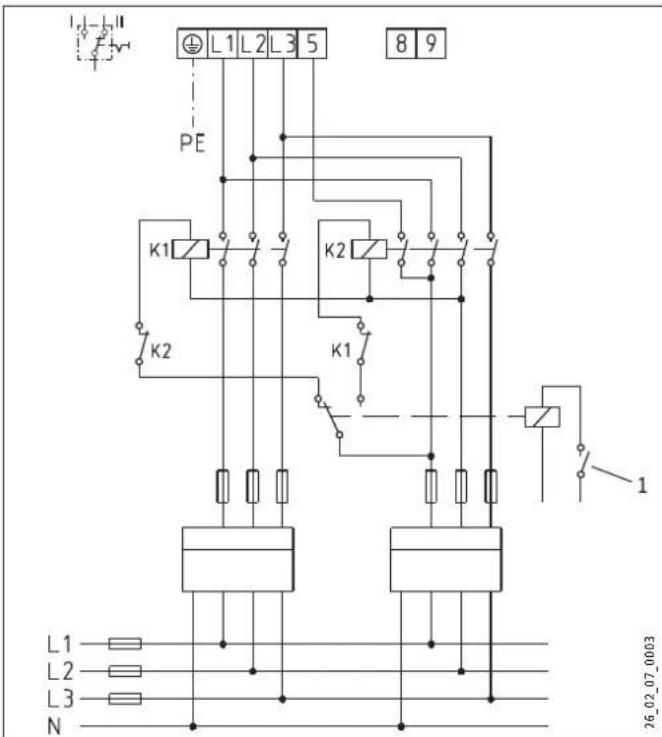

Dvojokruhový režim Meranie jedným elektromerom s kontaktom dodávateľa elektrickej energie: 3,5/ 21kW, 3/PE ~ 400V

1 Kontakt dodávateľa elektrickej energie Meranie dvomi elektromermi s kontaktom dodávateľa elektrickej energie: 3,5/ 21kW, 3/PE ~ 400V

1 Kontakt dodávateľa elektrickej energie Jednookruhový režim 21kW, 3/PE ~ 400V

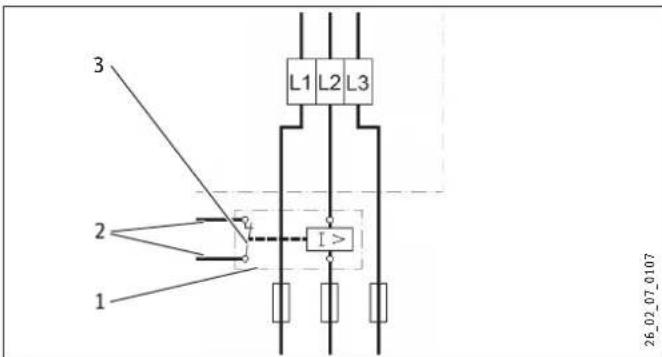

Relé poklesu zaťaženia LR 1-A

1 Odľahčovacie relé 2 Riadiace vedenie k stýkaču druhého prístroja 3 Riadiaci kontakt sa otvára pri zapnutí SHD SSLOVENSKY www.stiebel-eltron.com SHD | 99

Doba ohrevu je závislá od objemu zásobníka, od teploty studenej vody a ohrievacieho výkonu. Dobu ohrevu pri rýchloohreve (21kW) a prívod studenej vody s 10°C nájdete v nasledujúcej tabuľke. Doba ohrevu (režim zásobníka) Nastavenie teploty °C 65 85 SHD 30 S min. 6 8 SHD 100 S min. 18 25 V režime prietokového zásobníka je možný odber nasledujúcich množstiev vody. Teplovodný výkon (prietokový režim) Teplota teplej vody °C 38 55 Prívod studenej vody 6°C l/min 9,4 6,1 Prívod studenej vody 10°C l/min 10,7 6,7 Prívod studenej vody 14°C l/min 12,7 7,3

16.4 Poruchové podmienky

V prípade poruchy môžu teploty vystúpiť nad 130°C pri 0,6MPa.

16.5 Údaje k spotrebe energie

Informačný list výrobku: Konvenčný ohrievač vody podľa nariade- nia (EÚ) č. 812/2013 a 814/2013

Výrobca STIEBEL ELTRON STIEBEL ELTRON Záťažový profil S L Trieda energetickej účinnosti B C Energetická účinnosť % 36 38 Ročná spotreba el. energie kWh 518 2666 Nastavenie teploty z výroby °C 60 60 Hladina akustického výkonu dB(A) 15 15 Denná spotreba el. energie kWh 2.437 12.288

16.6 Tabuľka s údajmi

Hydraulické údaje Menovitý objem l 30 100 Množstvo zmiešanej vody s teplotou 40°C (15°C/65°C) l 59 195 Elektrické údaje Inštalovaný príkon ~ 400V kW 3,5/21 3,5/21 Fázy 3/PE 3/PE Menovité napätie V 400 400 Frekvencia Hz 50 50 Prevádzkový režim jednookruhový X X Prevádzkový režim dvojokruhový X X Hranice použitia Rozsah nastavenia teploty °C 35-85 35-85 Max. povolený tlak MPa 0,6 0,6 Kontrolný tlak MPa 0,78 0,78 Max. povolená teplota °C 110 110 Max. prietokové množstvo l/min 18 18 Max./min. vodivosť pitnej vody μS/cm 100-1500 100-1500 Energetické údaje Pohotovostná spotreba elektrického prúdu / 24h pri 65°C kWh 0,46 0,86 Trieda energetickej účinnosti B C Vyhotovenia Druh krytia (IP) IP25 IP25 Typ konštrukcie uzavretý X X Farba biela biela Rozmery Výška mm 770 1050 Šírka mm 410 510 Hĺbka mm 420 510 Hmotnosti Hmotnosť v plnom stave kg 54,3 140,1 Hmotnosť v prázdnom stave kg 24,3 40,1 ZÁRUKA
