GEBRUIKSAANWIJZING SHD 100 S STIEBEL ELTRON

1. Algemene aanwijzingen 41

1.1 Veiligheidsaanwijzingen 41
1.2 Andere aandachtspunten in deze documentatie 41
1.3 Maateenheden 41
2. Veiligheid 41
2.1 Voorgeschreven gebruik 41
2.2 Algemeneveiligheidsaanwijzingen 42
2.3 Keurmerk 42
3.Toestelbeschrijving 42
4. Instellingen 43
5. Reiniging, verzorging en onderhoud 43
6. Problemen verhelpen 43

INSTALLATIE

1. Veiligheid 44
   7.1 Algemeneveiligheidsaanwijzingen 44
   7.2 Voorschriften, normen en bepalingen 44
   8.Toestelbeschrijving 44
   8.1 Inhoud van het pakket 44
   8.2 Toebehoren 44
2. Voorbereidingen 44
   9.1 Montageplaat 44
   9.2 Wandbevestig ing monteren 44
   9.3 Elektrische aansluitkabel voorbereiden 44
3. Montage 45
   10.1 Wateraansluiting 45
   10.2 Montage van het toestel 45
   10.3 Elektrische aansluiting 45
4. Ingebruikname 46
   11.1 Eerste ingebruikname 46
   11.2 Opniew in gebruik nemen 46
5. Installingen 46
6. Buitendienststellung 47
7. Storingen verhelpen 47
8. Onderhoud 47
   15.1 Veiligheidsventiel controlleren 47

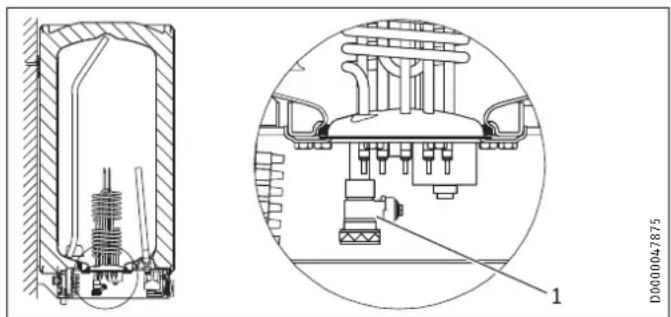

   15.2 Het toestel aftappen 47
   15.3 Veiligheidsanode verwangen 48
   15.4 Ontkalken 48
   15.5 Veiligheidsweerstand gegen corrosie 48
9. Technische gegevens 49

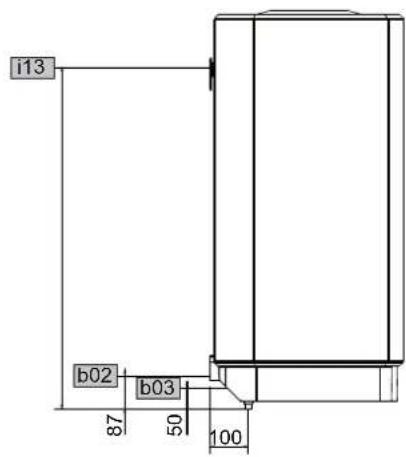

   16.1 Afmetingen en aansluitingen 49

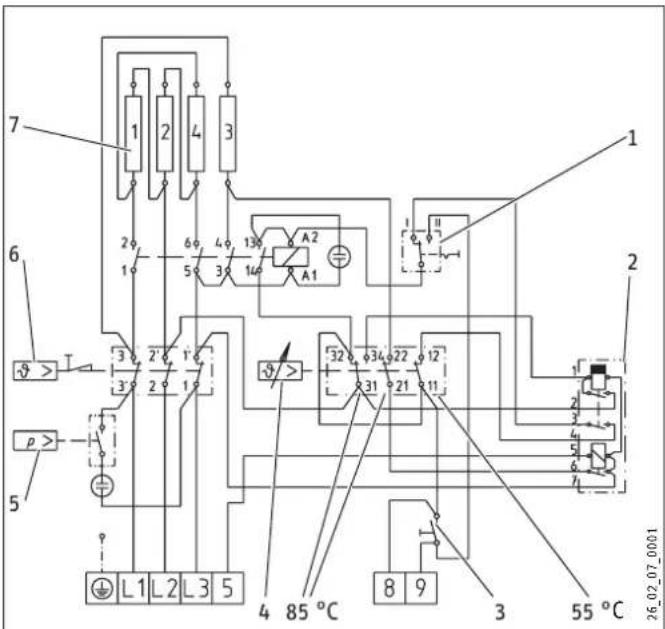

   16.2 Elektriciteitsschema's en aansluitingen 50
   16.3 Storingen 51
   16.4 Gegevens over het energieverbruik 51
   16.5 Gegevenstabel 51

GARANTIE

MILIEU EN RECYCLING

BIJZONDERE INFO

• Het toestel kan door kinderen vanaf 8aar, alsmede door Personen met verminderde fysieke, sensorische of geestelijkke vermogens of met een gebrek aan ervaring en kennis gebruikt worden, wanner er toezicht op hen gehonden wordt, of wanner ze met betrekking tot het veilige gebruik van het toestel geinstrueerd zich en de bevaren die waaruit ontstaan, begrepen hebben. Kinderen mogen Niet met het toestel spelen. Kinderen mogen zonder toezicht geen reiniging of gebrui-kersonderhoud uitvoeren.
• De aansluiting op het stroomnet is enkel als vaste aansluiting toegestaan in combinatie met de uitneembare kabeldoorvoer. Het toestel moet op alle polen met een afstand van minstens 3mm van de aansluiting van het net kutnen worden losgekoppeld.
• Bevestig het toestel zoals beschreiben in het hoofdstuk "Installatie/voorbereidingen".
• Neem de maximaal toegelaten druk in acht (zie hoofdstuk "Installatie/technische gegevens/ gegevenstabel").
• Tap het toestel af zoals beschreiben in het hoofdstuk "Installatie/onderhoud/het toestel aftappen".
• Het toestel staat onder druk. Tijdens verwarming druppelt expansiewater uit de veiligheidsklep.
• Stel periodiek de veiligheidsklep in werkung, zodate vastzitten, bijv. door kalkafzettingen, voorkomen worden.
• Monteer een type-gekeurd veiligheidsventiel in de koudwateraanvoerleiding. Let erop dat waar voor, afhankelijk van de staatische druk, eventueel ook een redueerventiel nodig is.
• Dimensioneer de afvoerleiding op een wijze dat het water bij volledig geopende veiligheidsventiel ongehinder kan worden afgevoerd.
• Monteer de afblaasleiding van de veiligheidsklep met een constante afwaartse helling in een vorstvrije ruimte.
• De afblaasopening van de veiligheidsventiel要去 geopend blijvenaar de atmosefer.

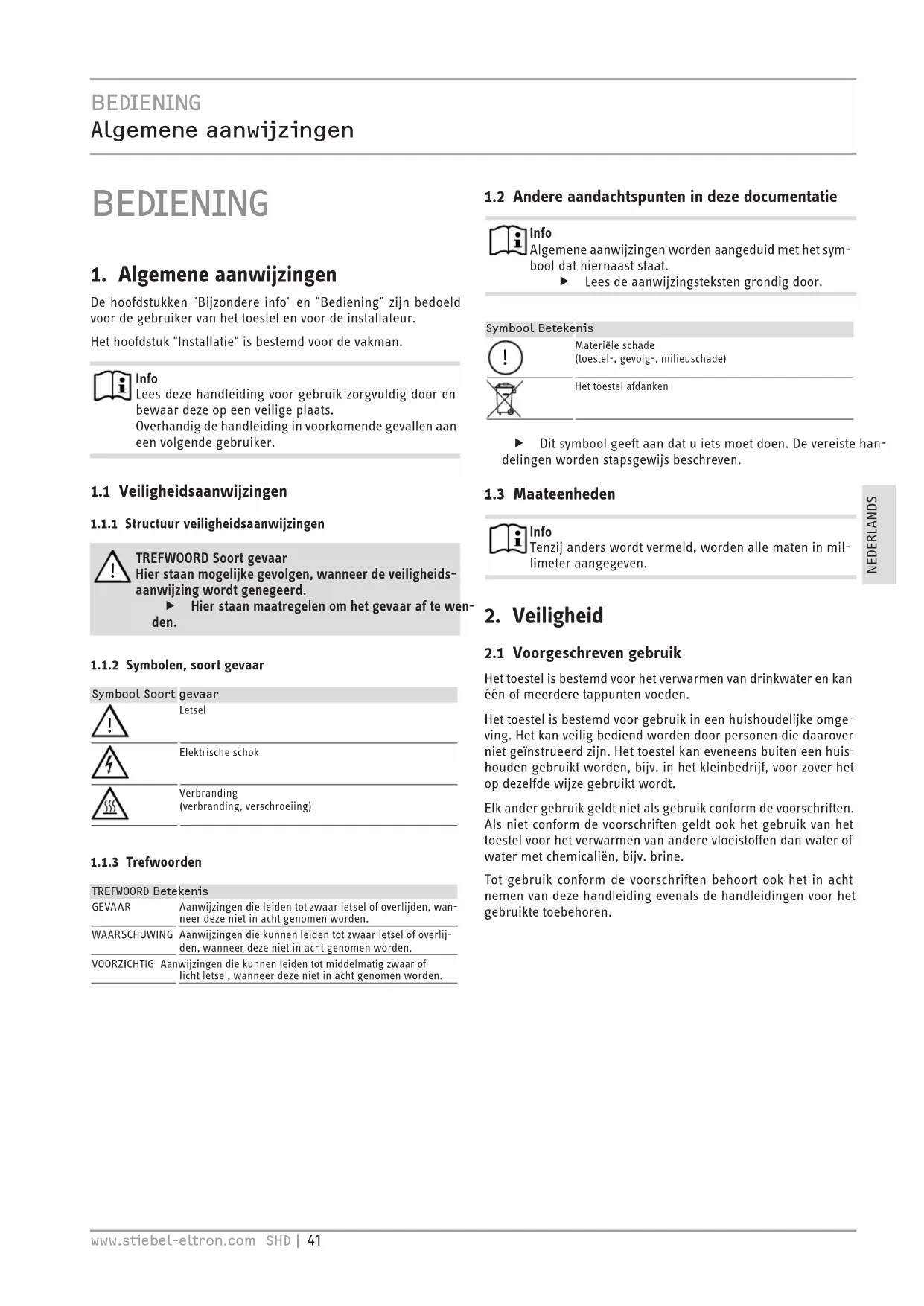

BEDIENING

1. Algemene aanwijzingen

De hoofdstukken "Bijzondere info" en "Bediening" zijn bedoeld voor de gebruiker van het toestel en voor de installmenteur.

Het hoofdstuk "Installatie" is bestemd voor devakman.

Info

Lees deze handleiding voor gebruik zorgvuldig door en bewaar deze op een veiligeplaats.

Overhandig de handleiding in voorkomende gevalen aan een volgende gebruiker.

1.1 Veiligheidsaanwijzingen

1.1.1 Structuur veilgheidsaanwijzingen

TREFWOORD Soort gevaar

Hier staan möglichke gevolgen, wanneer de veiligheidsaanwijzing worden genedeerd.

Hier staan maatregelen om het gevaar af te wen-den.

1.1.2 Symbolen, soort gevaar

Symbool Soort gevaar

Letsel

Elektrische schok

Verbranding

(verblanding,verschroeiing)

1.1.3 Trefwoorden

TREFWOORD Betekenis

GEVAAR

Aanwijzingen die leiden tot zwaar letsel of overlijden, wanneer deze Niet in achegenomen worden.

WAARSCHUWING

Aanwijzingen die kuren leiden tot zwaar letsel of overlijden, wanneer deze nicht in acheit genommen worden.

VOORZICHTIG

wijzingen die kuren leiden tot middelmatig waar of Licht letsel, wonneer deze nicht in achegenomen worden.

1.2 Andere aandachtspunten in denen documentatione

Info

Algemene aanwijzingen worden aangeduid met het symbool dat hiernaast staat.

Lees de aanwijzingsteksten grondig door.

Symbool Betekenis

Materielle schade

(toestel-, gevolg-, milieuschade)

Het toestel afdanken

Dit symbol geeft aan dat u iets要去en. De vereiste handelingen worden stapsgewijds beschreiben.

1.3 Maateenheden

Info

Tenzij anders worden vermeld, worden alle maten in millimeter aangegeven.

2. Veiligheid

2.1 Voorgeschreve genbruik

Het toestel is bestemd voor het verwarmen van drinkwater en kan een of meerdere tappunten voeden.

Het toestel is bestemd voor gebruik in een huishoudelijkke omgeving. Het kan veilig bediend worden door personen die waarover Niet geinstruerd zich. Het toestel kan eveneens buiten een huishouden gebruikt worden, bijv. in hetkleinbedrijf, voor zover het opdezelfde wijze gebruikt worden.

Elk ander gebruik geldt nicht als gebruik conform de voorschriften. Als nicht conform de voorschriften geldt ook het gebruik van het toestel voor het verwarmen van andere vloeistoffen dan water of water met chemicalien, bijv. brine.

Tot gebruik conform de voorschriften behoort ook het in acht nemen van deze handleiding evenals de handleidingen voor het gebruekte toebehoren.

2.2 Algemene veiligheidsaanwijzingen

WAARSCHUWING verbranding
De kraan en de veiligheidsgroep konnenijdens de werk
king een temperatuur vaneer dan 60^ aannennen.
Bij uitlooptemperaturen vaneer dan 43^ bestaat ge
vaar voor brandwonden.

WAARSCHUWING letsel
Het toestel kan door kinderen vanaf 8aar, alsmede door personen met verminderde fysieke, sensorische of geestelijkke vermogens of met een gebrek aan ervaring en kennis gebruikt worden, wanner er toezicht op heng gehonden worden, of wanner ze met betrekking tot het veilige gebruik van het toestel geinstrueerd zijn en deGeVaren die waaruit ontstaan, begren bebben. Kinde- ren mogen Niet met het toestel spelen. Kinderen mogen zonder toezicht geen reiniging of gebruikersonderhouduitvoeren.

Materielle schade De waterleidingen en de veiligheidsgroep要去en door de gebruiker gegen vorst beschermd worden.

Info Het toestel staat onder druk. Tijdens verwarming druppelt expansewater uit de veiligheidsklep.

• Waarschuw uw installer, als er na het verwag nog water nadruppelt.

2.3 Keurmerk

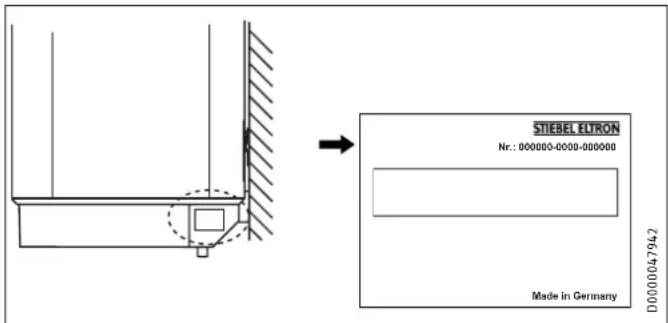

Zie het typeplaatje op het toestel.

3. Toestelbeschrijving

Het toestel verwarmt op elektrische wijze drinkwater met normala verwarmingsvermögen of met snelopwarming. U kurz de temperatuur regelen met de temperatuurinstelknop. Afhankelijk van de voeding worden het verwarmen automatisch uitgevoerd tot aan de gewenste temperatuur.

U kunt het toestel in eenkring-, tweekring- of doorloopboilerwerking gebruiken.

Het stalen binnenreservoir is voorzien van speciaal direct email "anticor ^® en van een veiligheidsanode. De anode beschermt het binnenreservoir gegen corrosie.

Vorstbescherming

Tijdens eenkringwerking en doorloopboilerwerking is het toestel ook bij de temperatuurinstelling "koud" gegen vorst beschemrd, op voorwaarde dat de voeding is gewaarborgd. Het toestel worden opijd ingeschakeld en het water wordt verwarmd. Het toestel biedt de waterleidingen en deeiligheidsgroepECHter geen beschemming gegen vorst. Tijdens tweekringboilerwerking geldt de vorstbeschemming enkel tijdens nachstroom.

Doorloopboilerwerking

In deze werkwijze werkt het toestel met normala verwarmingsvermogen als erkleine hoeveelheden water worden afgetapt.

Bij een hoge temperatuurinstelling en als große hoeveelheden water werden afgetapt, schakelt het toestel automatisch maar slenpwarming (zie hoofdstuk "Technische gegevens / Technische gegevens").

Als al het opgewarmde water in de boiler werk afgetapt, werkt het toestel in doorloopwerking met snelopwarming. De beschikbare uitloopvolumes calen dienovereenkomstig (zie hoofdstuk "Technische gegevens / Gegevenstabel").

Na een lange stroomonderbreking voorkomt het nulspanningsrelais dat de snelopwarming ommiddelijk worden ingeschakeld. Als de spanning terugkeert, werkt het toestel eerst met normal verwarmingsvermögen tot dethermostat voor het eerst in werkigtreedt. Daarna is de snelopwarming automatisch wee bedrijfsklaar.

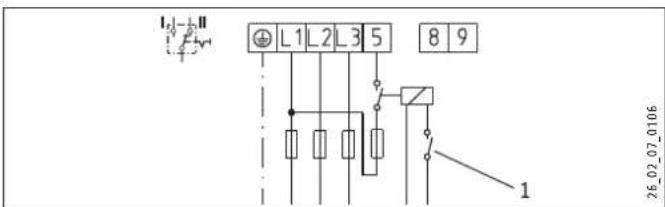

Tweekringboilerwerking

Het toestel verwarmt bij elke temperatuurinstelling tijdens de nachstroom (periodes met laagtarief van de energiaaatschappij) de waterinhoud automatisch op met normal verwarmingsvermögen. Bovendien kurz u de snelopwarming inschakelen tijdens het dagtarief.

Eenkringboilerwerking

In dieze werkwijze verwarmt het toestel bij elke temperatuurinstellung automatisch op afhankelijk van de stroomvoorziening.

4. Installingen

Het is möglich de temperatuur traploos in te stellen.

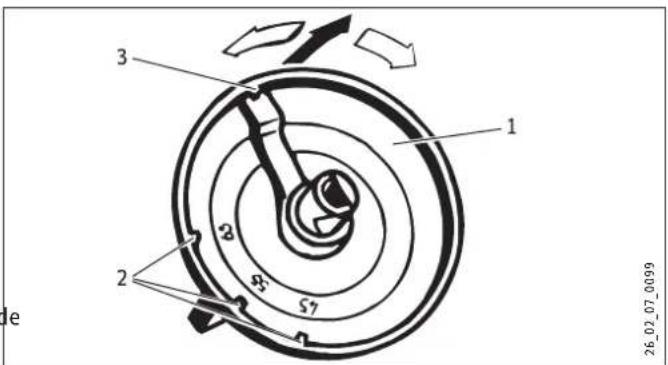

Tijdens eénkring- en tweekringwerking kan de installerateur de temperatuurinstelling begrenzen (zie hoofdstuk "Installatie/Instellungen").

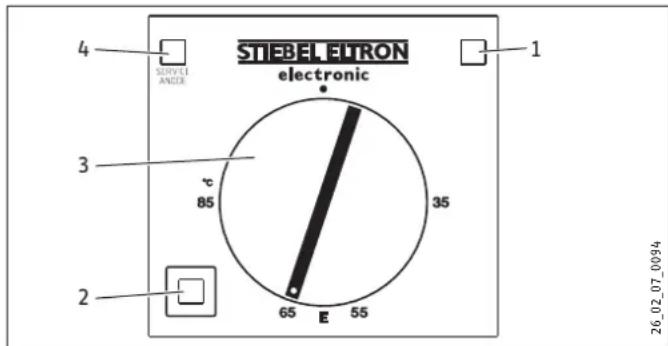

1 Waarschuwingslampje als werkingsindicator bij snelopwarming
2 Toets voor snelopwarming (in tweetringboilerwerking)
3 Temperatuur-instelknop
Koud
E Aanbevolen energiezuinige stand, geringe kalkvorming, 60^
85^ Maximale temperatuurinstelling
4 Waarschuwingslampje "SERVICE ANODE"

Bepaald door het systeme kuren de temperaturen afwijken van de gezvraagde waarde.

Waarschuwingslampje als werkingsindicator

Het waarschuwingslampje als werkingsindicator is verlicht wanneer het water met snelopwarming wordenverwarmd.

Snelopwarming in tweetringboilerwerking

U kunt de snelopwarming inschakelen met de knop. Daarvoor kan ook een afstandsbediening worden geinstalleerd. Als de ingestelde temperatuur is bereikt, schakelt de snelopwarming uit en Niet opnieuw in.

Waarschuwingslampje "SERVICE ANODE"

Materièle schade

Als het waarschuwingslampje "SERVICE ANODE" brandt, verwittigt u uw installmenter.

Doorloopboilerwerking na stroomonderbreking

Na een lange stroomonderbreking kut u de snelopwarming om-middelijk handmatig inschaken door de temperatuurinstelknop eerst maar de stand "koud" en daarna maar 85^ te draaien.

5. Reiniging, verzorging en onderhoud

Laat de elektrische verilgheit van het toestel en de werkking van het verilgheidsventiel periodiek door een installmenter controeren.
- De veiligheidsanode要去 door de installment worden verrangen, wanneer het waarschuwingslampje "SERVICE ANODE" brandt (zie hoofdstuk "Onderhoud/veiligheidsanode verrangen").
- Gebruik geen schurende reinigingsmiddelen of reinigings-middelen met oplosmiddelen. Een vochtige doek volstaat om het toestel te onderhonden en te reinigen.

Kalkaanslag

Bijna al het water geeft kalk af bij hoge temperaturen. De kalk slaat neer in het toestel en beinvloedt de werkking en de levensduur van het toestel. De verwarmingselementen要去enkaarom van tijd tot tijd ontkalkt worden. De installmenteur, die op de hoogte is van de plaatselijkke waterkwaliteit, kan u meedelen wanner het volgende onderhoud uitgevoerd moet worden.
Controller periodiek de kranen. Verwijder kalk op de kraauitlopen met in de handel verkrijgbare ontkalkingsmiddelen.
Stel periodiek de veiligheidsklep in werkung, zodat vastzitten, bijv. door kalkafzettingen, voorkommen worden.

6. Problemen verhelpen

Probleem Oorzaak Oplossing
Het water worden nicht warm.	Er is geen spanning. Controleer de zekeringen van de huisinstallatie.
De uitstroomhoeveelheid is laag.	De straalregelaar in de kraan of de douchekop is verkalkt of vuil.	Reinig en/of ontkalk de straalregelaar of de dou-chekop.
Waarschuwingslampje "SERVICE ANODE" brandt.	De veiligheidsanode要去 worden verrangen.	Waarschuw de instal-lateur.

Waarschuw de installmentar als u de oorzaak zich nicht kurz verhopen. Om u nog sneller en beter te konnen helpen, deelt u hem de nummers op het typeplaatje mee (00000-0000-00000):

INSTALLATIE

7. Veiligheid

Installatie, ingebruikname, evenals onderhoud en reparatie van het toestel mogen alleen door een gekwalificierde installateuruitgevoerd worden.

7.1 Algemene veiligheidsaanwijzingen

Wij waarborgen de goede werkung en de bedrijfszekerheid uitsluitend bij gebruik van originele onderdelen en verwangingsonderdelen voor het toestel.

7.2 Voorschriften, normen en bepalingen

Info

Neem alle nationale en regionale voorschriften en be-palingen in acht.

8. Toestelbeschrijving

8.1 Inhoud van het pakket

Bij het toestel worden het volgende geleverd:

• Wandbevestiging
• Overbruggingshulpstukken 5 mm (2 stucks voor boven, 2 stucks voor onder)
  -Afdekkappen (2 stuks)
• Montagesjabloon

8.2 Toebehoren

Noodzakelijk toebehoren

Afhankelijk van de statische druk zijn verschillende verilgheidsgroepen verwrijgbaar. Deze type-gekeurde verilgheidsgroepen beschermen het toestel gegen een verboden drukoverschrijding.

Overig toebehoren

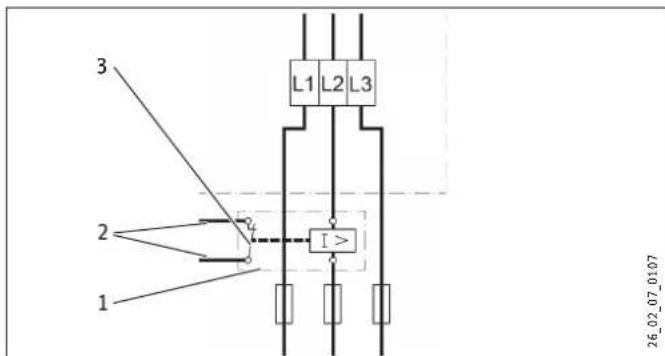

Het lastafwerprehais zorgt voor de voorrangsschakelingijdens de werkking van het toestel als u tegelijk een ander toestel gebruikt, bijvoorbeeld een elektrische warmteaccumulator (aansluiting zich hoofdstuk "Technische gegevens / Elektriciteitsschakelschema en aansluitingen").

9. Voorbereidingen

9.1 Montageplaats

Het toestel is bestemd voor vaste montage aan de wand. Zorg ervoor dat de wand voldoende draagvermogen heeft.

Monteer het toestel vertical in een vorstvrije ruimte en in de buurt van het tappunt.

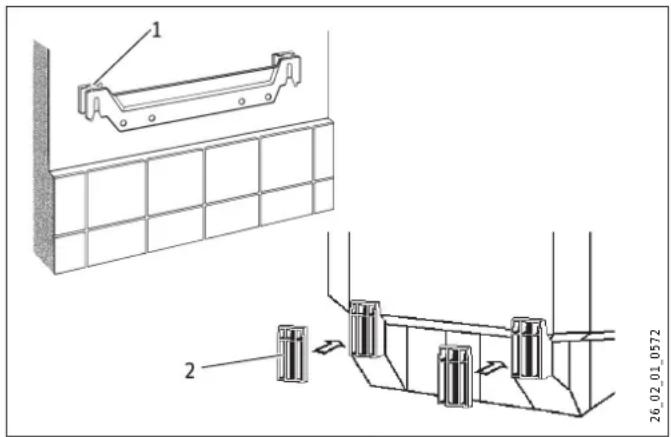

9.2 Wandbevestiging monteren

U kunt de montagesjabloon gebruiken om de maten af te tekenen op de wand.
Boor de gaten en bevestig de wandbevestiging met schroeven en pluggen. Kies bevestigingsmaterial dat past bij de sterkte van de wand.

Oneffenheden kannen met de bijgevoegde overbruggingshulpstukken worden geegaliseerd.

1 Overbruggingshulpstuk boven
2 Overbruggingshulpstuk onder

9.3 Elektrische aansluitkabel voorbereiden

10. Montage

10.1 Wateraansluiting

Materièle schade

Voer alle werkzaamheden voor wateraansluiting en installmentieuit conform de voorschriften.

• Sluit de hydraulische aansluitingen met een vlakke Abdichting aan.
• Het toestel moet met drukkranen worden gebruikt.

10.1.1 Toegelaten materialen

Koudwaterleiding

Als materiaal is thermisch verzinkt staal, roestvast staal, koper of kunststof toegestaan.

Een veiligheidsventiel is vereist.

Warmwaterleiding

Materièle schade

Het toestel is nicht geschikt voor kunststof-buissystemen voor de warmwaterleiding.

Als materiaal zijn roestvrijstalen of koperen toegestaan.

Het is verboden de maximaal toegelaten druk te overschrijden (zie hoofdstuk "Technische gevevens/gegevenstabel").

10.1.2 Veiligheidsventiel monteren

Monteer een type-gekeurd veiligheidsventiel in de koudwataanvoerleiding. Let erop dat waaroor, afhankelijk van de statische druk, eventueel ook een redueerventiel nodig is.
Dimensioneer de afvoerleiding op een wijze dat het water bij volledig geopende veiligheidsklep ongehinderd kan afgevoerd worden.
Monteer de afblaasleiding van de veiligheidsklep met een constante afwaartse helling in een vorstvrije ruimte.
De afblaasopening van de veiligheidsventiel moet geopend blijvenaar de atmosefer.

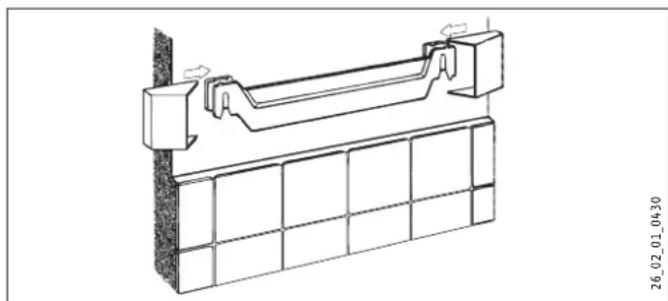

10.2 Montage van het toestel

Hang het toestel aan de wandbevestiging.

Monteer de afdekkappen.

10.3 Elektrische aansluiting

WAARSCHUWING elektrische schok
Voer alle werkzaamheden voor elektriciteitsaansluitingen en installmentie uit conform de voorschriften.
Scheid alle polen van het toestel van het elektriciteitsnet voor aanvang van alle werkzaamheden.

WAARSCHUWING elektrische schok De aansluiting op het stroomnet is enkel als vaste aansluiting toegestaan in combinatie met de uitneembare kabeldoorvoer. Het toestel moet op alle polen met een afstand van minstens 3mm van de aansluiting van het net+kunnen worden losgekoppeld.

WAARSCHUWING elektrische schok
Zorg ervoor dat het toestel is aangesloten op de aardleiding.

Materièle schade
Installer een reststroom-veiligheidsapparaat (RCD).

Materièle schade
Neem de gegevens op het typeplaatje inucht. De aangegeven spanning要去 overeenkomen met de netspanning.

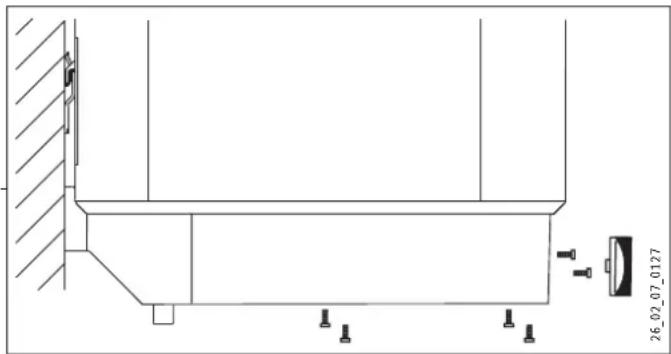

Trek de temperatuur-instelknop eraf.
Draai de schroeven eruit.
Verwijder de onderste kap.
Trek de kabeldoorvoer er aan de onderkantuit. Druk waar-voor op de vergrendelhaakjes.
Schuif de kabeldoorvoer over de verbindingskabel—heen en vergrendel de kabeldoorvoer opnieuw.

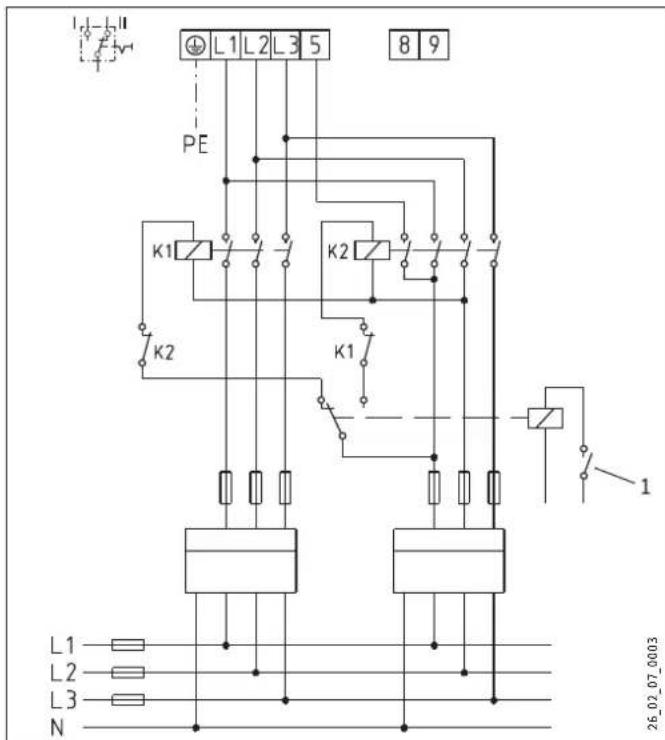

Sluit het gewenste vermogen aan in overeenstemming met de elektriciteitsschema's (zie hoofdstuk "Technische gevevens/elektriciteitsschema's en aansluitingen").

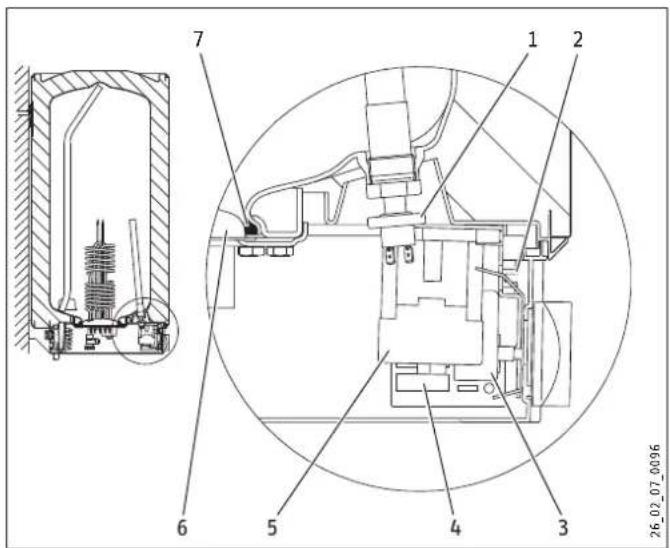

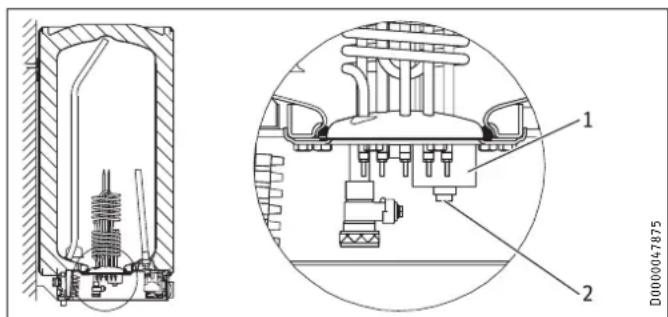

1 Drukschakelaar voor veiligheidsanode
2 Schakelaar voor werkwijze
3 Temperatuurregelaar
4 Elektronische module
5 Relais
6 flensplaat
7 dichtingsring

Kies de werkwijze met de schakelaar:

Stand1 = doorloopboilerwerking

Stand II = tweekring-/éénkringboilerwerking

(zie hoofdstuk "Technische gegevens / Elektriciteitsschakelschema en aansluitingen").

Monteer de onderste kap.
Draai de schroeven in.
Steek de temperatuurinstelknop erop.
Kruis met een pen het geseleeteerde aansluitvermogen en de aansluitspanning aan op het typeplaatje.
Sluit de veiligheidsgroep aan op het toestel door de buizen op het toestel te schroeven.

11. Ingebruikname

11.1 Eerste ingebruikname

Open een tappunt tot het toestel gemvuld is en het leidingnet luchtvrij is.

Stel het doostroomvolume in. Let waar bij op het maximaal toegelaten doostroomvolume bij volledig geopende kraan (zie hoofdstuk "Technische gegevens/gegevenstabel").
Reduceer, indien gewenst, het doorstroomvolume op de smoring van de veiligheidsventiel.
Draai de temperatuurinstelknop maar de maximale temperatuur.
Schakel denetspanning in.
Controller het functioneren van het toestel. Let waar bij op het uitschakelen van dethermostat.
Controller de werkking van het veiligheidsventiel.

11.1.1 Overdracht van het toestel

Leg aan de gebruiker de werkking van het toestel en van de veiligheidsgroep uit en kaak hem vertrouwd met het gebruik.
Wijs de gelebruiker op möglichk gevaar, met name het gevaar van brandwonden.
Overhandig们都 handleiding.

11.2 Opniew in gebruik nemen

Zie hoofdstuk "Eerste ingebruikname".

12. Installingen

Temperatuurkeuzebegrenzing

Fabrieksinstalling: 85^

Als de geseleede temperatuur op 85^ begrensd wordt,kest u een centrale thermostaatkraan op de warmwateruitloop installeren.Zo kan de uitlooptemperatuur gereduceerd worden.

Temperatuur-instelknop

2 Mogelijkheid om de geseleeteerde temperatuur te begrenzen op 45^ 55^ 65^

3 85°C

Stel de begrenzing van de geselecteerde temperatuur in.

• Verbreek de verbinding:tussen het toestel en de netspanning met de zekering in de huisinstallatie.
  Tap het toestel af. Zie het hoofdstuk "Onderhoud/Het toestel aftappen".

14. Storingen verhelpen

Info

Bij temperaturen lager dan -15^ kan de veiligheidstemperatuurbegrenzer worden geactiveerd. Het toestel kan alijdens opslag of transport aan deze temperaturen zijn blootgesteld.

Storing Oorzaak Oplossing
Het water worden nicht warm.	De veiligheidtempera-turbegrenzer is geactiveerd, bzw. de regelaar defect is.	Verhelp de ooorzaak van de fouit. Vervang de ther-mostaat.
	De veiligheidstem-peratuurbegrenzer is geactiveerd, bzw. de temperatuur lager is dan -15 °C.	Druk op de resettoets (zie afbeelding).
	De snelopwarming scha-kelt Niet in.	Test de knop en de hef-boom.
De verwarmingsflens is	defect.	Vervang de verwarmingsflens.
Tijdens doorloopboiler- Werking worden de gese-lucteerde uitlooptem-peratuur Niet bereikt als de aftapkraan volledig geopend is.	Er stroomt meer water door het toestel dan het verwarmingsselement kan opwarmen.	Verminder de waterhoe-veelheid op de warmwa-terkraan.
Het veiligheidsventiel druppelt na, wanneer de verwarming is uitge-schakeld.	De klepzitting is vuil.	Reinig de klepzitting.

Resetknop veiligheidstemperatuurbegrenzer

1 Veiligheidstemperatuurbegrenzer
2 Resetknop

15. Onderhoud

WAARSCHUWING elektrische schok
Voer alle werkzaamheden voor elektriciteitsaansluitingen en installmentie uit conform de voorschriften.
Scheid alle polen van het toestel van de netspanning voor aanvang van alle werkzaamheden.

Voor enkele onderhoudswerkzaamheden is hetoodzakelijk de anderekap te verwijdenen.

Wanner het toestel moet worden afgetapt, raadpleeg dan het hoofdstuk "Het toestel aftappen".

Houd rekening met de dompeldiepten van de thermostat (zie hoofdstuk "Technische gegevens/afmetingen en aansluitingen").

15.1 Veiligheidsventiel controlleren

Het is verplicht het veiligheidsventiel regelmatig te testen.

15.2 Het toestel aftappen

WAARSCHUWING verbranding
Tijdens het aftappen kan er heet water uit het toestel lopen.

Indien het toestel voor onderhoudswerkzaamheden of bij vorstgevaar要去en afgetapt voor de beschemming van de volledige installmentatie, gaat u als volgt te werk:

Sluit de aflsuitklep in de koudwateraanvoerleiding.
open de warmwaterklep van alle aftappunten.

1 Aftapkraan met slangaansluiting G 3/4

Schroef een slang op de aftapkraan.
Open de aftapkraan.

15.3 Veiligheidsanode verrangen

Controller de signaalanode, wanner het indicatielampje SERVICE ANODE verlicht is en verrang deze eventuele. Houd rekening met de sleutelmaat van de anode:

• SHD 30 S: SW 13
• SHD 100 S: SW 27
  Bij de verranging van de anode dient u er in elk geval op te letten dat u de drukschakelaar zich opschroeft (handvast, aanzetkoppel 100^+50 Ncm).
  Neem waar bij de maximale overgangsweerstand van 1,0 Ω tussen de veiligheidsanode en het reservoir in acht..

15.4 Ontkalken

Ontkalk de flens alleen na demontage.
Behandel het oppervlak van het reservoir en de veiligheids-anode Niet met ontkalkingsmiddelen.

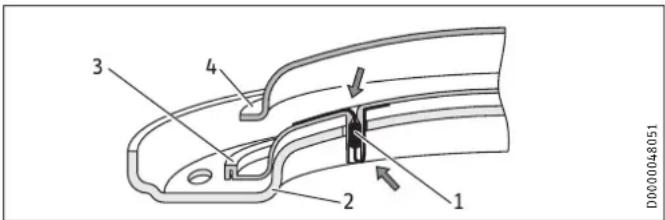

15.5 Veiligheidsweyerstand gegen corrosie

Zorg ervoor dat bij het onderhoud de veiligheidswieberstand gegen corrosie op de isolatieplaat Niet beschadigd of verwijderd worden. Monteer de veiligheidswieberstand gegen corrosie na verranging weer conform de voorschriften.

1 Corrosiebeschemende weltstand (390 Ω)
2 Drukplaat
3 isolatieplaat
4 Verwarmingsflens

16.1 Afmetingen en aansluitingen

D000024812

SHD 30 S SHD 100 S
a10	Toestel	Hoopte	mm	770	1050
a20	Toestel	Breedte	mm	410	510
a30	Toestel	Diepte	mm	420	510
b02	Doorvoer elektr.kabels I
b03	Doorvoer elektr.kabels II
c01	Koudwatertoevoer	Buitendraad		G 1/2 A	G 1/2 A
c06	Warmwateruitloop	Buitendraad		G 1/2 A	G 1/2 A
i13	Wandbevestiging	Hoopte	mm	700	900
		Max. Ø bevestigingssschroef	mm	12	12

Thermostat-sensor dompeldiepte

1 Thermostat-sensor dompeldiepte

16.2 Elektriciteitsschema's en aansluitingen

1 Schakelaar voor werkwijze
2 Elektronische module met nulspannings- en schakelrelais
3 Knop voor snelopwarming
4 Temperatuurregelaar
5 Drukschakelaar voor veiligheidsanode
6 Veiligheidstemperatuurbegrenzer
7 RADIATOREN

RADIATOREN

Doorloopboilerwerking

3.5/21kW，3/PE\~400V

Tweekringboilerwerking

Eén-teller-meting met EVU-contact: 3,5 / 21 kW, 3/PE ~ 400 V

1 EVU-contact

Twee-teller-meting met EVU-contact: 3,5 / 21 kW, 3/PE ~ 400 V

1 EVU-contact

Eenkringboilerwerking

21 kW, 3/PE ~ 400 V

Lastafwerprelais LR 1-A

1 Lastafwerpretais
2 Stuurkabel voor het relais van het tweede toestel
3 Besturingscontact, gaat open als de SHD S inschakelt.

16.2.1 Vermogenstabelten

De opwarmtijd is afhankelijk van de boilerinhoud, van de koudwata temperature in van het verwarmingsvermogen. De opwarmtijd bij snelopwarming (21 kW) en een koudwatertoevoer van 10^ vindt u in de volgende tabel.

Opwarmtijd (boilerwerking)
Temperatuurinstelling	°C	65	85
SHD 30 S min 6 8
SHD 100 S min 18 25

In doorloopwerking können volgende warmwaterhoeveelheden worden afgetapt.

Warmwatervermögen (doorloopwerking)
Warmwatertemperatuur	°C	38	55
Koudwatertoevoer 6 °C	l/min	9,4	6,1
Koudwatertoevoer 10 °C	l/min	10,7	6,7
Koudwatertoevoer 14 °C	l/min	12,7	7,3

16.3 Storingen

Bij een storing kuren er temperaturen tot 130^ bij 0,6 MPa voorkomen.

16.4 Gegevens over het energieverbruik

Productgeveensblad: Conventionele warmwaterbereider volgens verordening (EU) nr. 814/2013

		SHD 30 S	SHD 100 S
		073059	073060
Fabrikant		STIEBEL ELTRON	STIEBEL ELTRON
Belastingsprofiel		S	L
Energiendementsklasse		B	C
Energetisch rendement	%	36	38
Dagelijks stroomverbruik	kWh	2,437	12,288
Jaarliks stroomverbruik	kWh	518	2666
Door de fabriek ingestelde temperatuur-waarde	°C	60	60
Geluidsniveau	dB(A)	15	15
Gebruik van daltarief möglichk		Ja	Ja

16.5 Gegevenstabel

		SHD 30 S	SHD 100 S
		073059	073060
Hydraulische gegevens
Nominate inhoud	I	30	100
Mengwatervolume van 40 °C (15 °C/65 °C)	I	59	195
Elektrische gegevens
Aansluitvermögen ~ 400 V	kW	3,5/21	3,5/21
Fasen		3/PE	3/PE
Nominate spanning	V	400	400
Frequentie	Hz	50	50
Werkwijze eénkring		X	X
Werkwijze tweekring		X	X
Werkingsgebied
Temperatuurinstelbereik	°C	35-85	35-85
max. toegelaten druk	MPa	0,6	0,6
Testdruk	MPa	0,78	0,78
Max. toegelaten temperatuur	°C	110	110
Max. doorstroomvolume	l/min	18	18
Geleidhaarheid drinkwater min./max.	μS/cm	100-1500	100-1500
Energiegegevens
Energieverbruik in stand-by / 24 uur bij 65 °C	kWh	0,46	0,86
Energieklasse		B	C
Uitvoeringen
Beschermingsgraad (IP)		IP25	IP25
Uitvoering gesloten		X	X
Kleur		wit	wit
Afmetingen
Hoopte	mm	770	1050
Breedte	mm	410	510
Diepte	mm	420	510
Gewichten
Gevuld gewicht	Kg	54,3	140,1
Leeg gewicht	Kg	24,3	40,1

Garantie

Voor toestellen die buiten Duitsland zijn gekocht, gelden de garantievoorwaarden van unsere Duitse ondernemingen Niet. Bovendien kan in landen waar een van unsere dochtermaatschappijen verantwoordelijk is voor de verkoop van unsere producten, alleen garantie worden verleend door deze dochtermaatschappij. Een dergelijk garantie worden alleen verstrecht, wanner de dochtermaatschappij eigengarantievoorwaarden heeft gepubliceerd. In andere situatuies worden er geen garantie verleend.

Voor toestellen die in landen worden gekocht waar wij geen dochtermaatschappijen hebben die once producten verkopen, verlenen wij geen garantie. Een eventuele door de importeur verzekerde garantie blijft onverminderd van kracht.

Milieu en recycling

Wij verzoeken u ons te helpen ons milieu te beschemen. Doe de materialen na het gebruik weg overeenkomstig de nationale voorschriften.

ZVLASTNI POKNY

OBSLUHA

1. Obecné poukyny 53

t Hofveld 6 - D1 | 1702 Groot-Bijgaarden

Tel. [phone] | Fax [phone]

[e-mail]

www.stiebel-eltron.be

China

STIEBEL ELTRON (Tianjin) Electric Appliance

Co., Ltd.
