BEDIENUNGSANLEITUNG SHD 100 S STIEBEL ELTRON

BEDIENUNG UND INSTALLATION

OPERATION AND INSTALLATION

UTILISATION ET INSTALLATION

BEDIENING EN INSTALLATIE

OBSLUHA A INSTALLACE

OKCJIpyATAUINYCTAHOBKA

OBSŁUGA I INSTALLACJA

OBSLUHA A INSTALÁCIA

Geschlossener Warmwasser-Durchlaufspeicher | Sealed instantaneous DHW cylinder | Chauffe-eau instantané en circuit fermé | Gesloten warmwater-doorloopboiler | Tlakový prútokový zásobnik teplé vody | Пожточный воронарреь за KMыногу zasobnik przyteptywowу cieptej wody | Uzavretý prietokový zásobnik tepej vody

SHD 30 S

SHD 100 S

STIEBEL ELTRON

BESONDERE HINWEISE

BEDIENUNG

1. Allgemeine Hinweise 3

1.1 Sicherheitshinweise 3
1.2 Andere Markierungen in dieser Dokumentation 3
1.3 MaBeinheiten 3
2. Sicherheit 3
2.1 Bestimmungsgemäß Verwendung 3
2.2 Allgemeine Sicherheitshinweise 4
2.3 Prüfzeichen 4
3.Gerätebeschreibung 4
4. Einstellungen 5
5. Reinigung, Pflege und Wartung 5
6.Problebehebung 5

INSTALLATION

1. Sicherheit 6
   7.1 Allgemeine Sicherheitshinweise 6
   7.2 Vorschriften, Normen und Bestimmungen 6

8.Gerätebeschreibung 6
8.1 Lieferumfang 6
8.2 Zubehor 6
9. Vorbereitungen 6
9.1 Montageort 6
9.2 Wandaufhängung montieren 6
9.3 NetzanschlusskabelVBorbereiten 6
10. Montage 7
10.1 Wasseranschluss 7
10.2 Montage des Gerätes 7
10.3 Elektrischer Anschluss 7
11. Inbetriebnahme 8
11.1 Erstinbetriebnahme 8
11.2 Wiederinbetriebnahme 8
12. Einstellungen 8
13. Außerbetriebnahme 9
14. Störungsbehebung 9
15. Wartung 9
15.1 Sicherheitsventil prufen 9
15.2 Gerat entleeren 9
15.3 Schutzanode austauschen 10
15.4 Entkalken 10

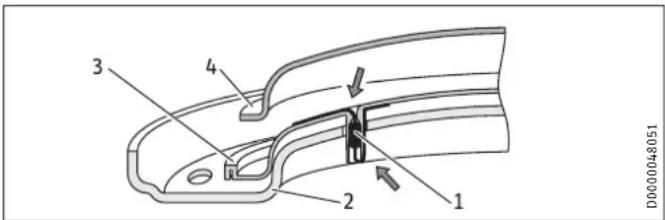

15.5 Korrosionsschutzwiderstand 10
16. Technische Daten 11

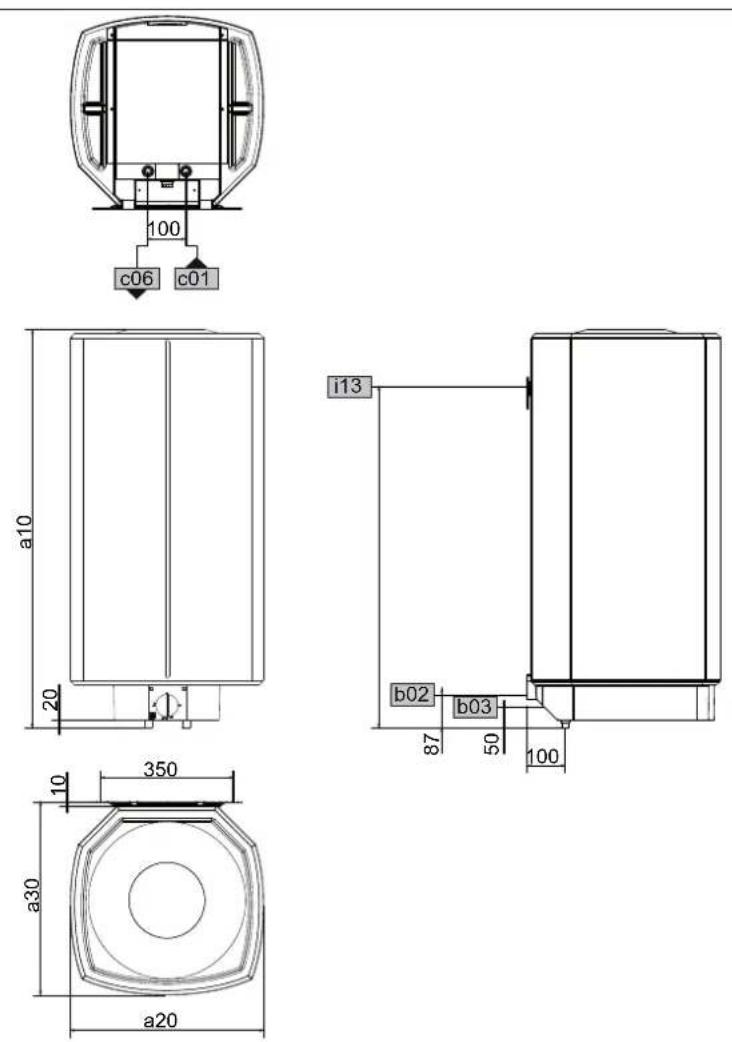

16.1 MaBe und Anschlusse 11

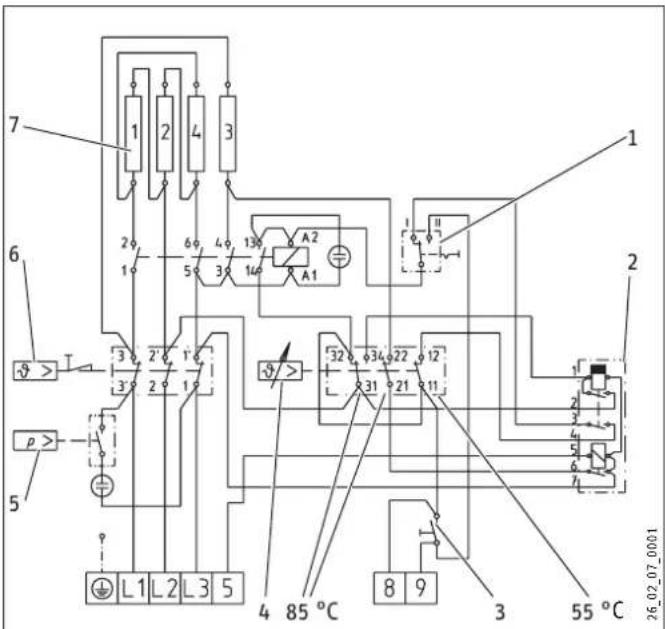

16.2 Elektroschaltpläne und Anschlüsse 12
16.3 Leistungstabellen 13
16.4 Storfallbedingungen 13
16.5 Angaben zum Energieverbrauch 13
16.6 Datentabelle 13

KUNDENDIENST UND GARANTIE

UMWELT UND RECYCLING

BESONDEREHINWEISE

Das Gerät kann von Kindern ab 8 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder)dufen nicht mit dem Gerät spiel. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
- Der Anschluss an das Stromnetz ist nur als fester Anschluss in Verbindung mit der Herausnehmbarren Kabeldurchführung erlaubt. Das Gerät muss über eine Trennstrecke von mindestens 3 mm allpolig vom Netzanschluss getrennt werden können.
- Befestigen Sie das Gerät wie in Kapitel „Installation / Vorbereitungen" beschrieben.
- Beachten Sie den maximal zulässigen Druck (siehe Kapitel „Installation / Technische Daten / Datentabelle").
- Entleeren Sie das Gerät wie in Kapitel „Installation / Wartung / Gerät entleeren" beschrieben.
- Das Gerät steht unter Druck. Wahrend der Aufheizung tropft das Ausdehnungswasser aus dem Sicherheitsventil.
- Betätigen Sie regelmäßig das Sicherheitsventil, um einem Festsitzen z. B. durch Kalkablagerungen vorzubeugen.
- Installieren Sie ein baumustergeprüftes Sicherheitsventil in der Kaltwasser-Zulaufleitung. Beachten Sie darauf, dass Sie in Abhängigkeit von dem Versorgungsdruck evtl. zusätzlich ein Druck-minderventil bestehtig.
- Dimensionieren Sie die Ablaufleitung so, dass bei voll geöffnetem Sicherheitsventil das Wasser ungehindert ablaufen kann.
- Montieren Sie die Abblaseleitung des Sicherheitsventils mit einer stetigen Abwärtsneigung in einem frostfreiern Raum.
Die Abblaseöffnung des Sicherheitsventils muss zur Atmosphäre geöffnet bleiben.

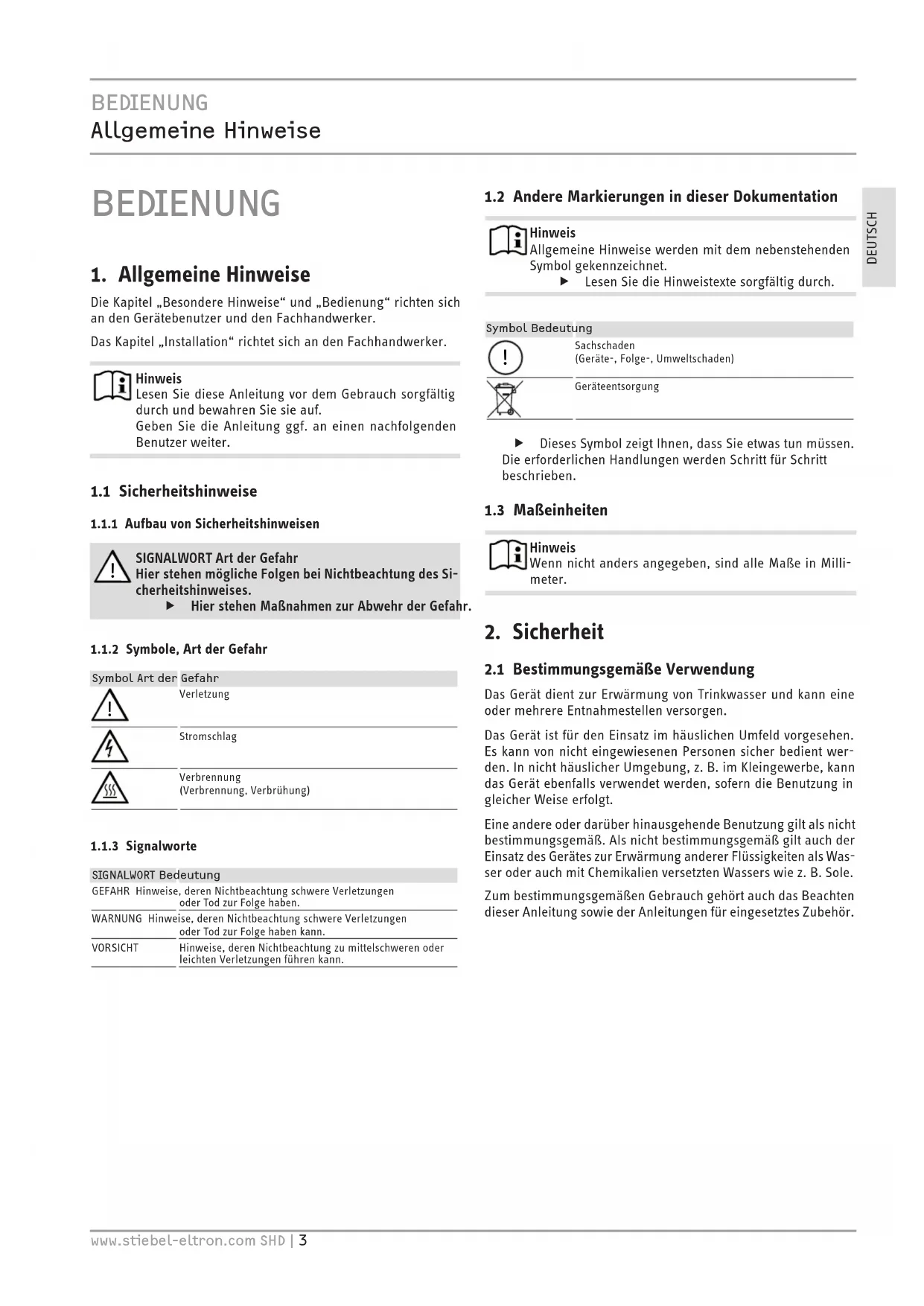

BEDIENUNG

1. Allgemeine Hinweise

Die Kapitel „Besondere Hinweise" und „Bedienung" richten sich an den Gerätebenutzer und den Fachhandwerker.

Das Kapitel „Installation“ richtet sich an den Fachhandwerker.

Hinweis

Lesen Sie diese Anleitung vor dem Gebrauch sorgfältig durch und bewahren Sie sie auf.

Geben Sie die Anleitung ggf. an einen nachfolgenden Benutzer weiter.

1.1 Sicherheitshinweise

1.1.1 Aufbau von Sicherheitschinweisen

SIGNALWORT Art der Gefahr

Hier stehen mögliche Folgen bei Nichtbeachtung des Sicherheitschinweises.

Hier stehen Maßnahmen zur Abwehr der Gefahr.

1.1.2 Symbole, Art der Gefahr

Symbol Art der Gefahr

Verletzung

Stromschlag

Verbrennung

(Verbrennung, Verbrühung)

1.1.3 Signalworte

SIGNALWORT Bedeutung

GEFAHR Hinweise, deren Nichtbeachtung schwere Verletzungen oder Tod zur Folge haben.

WARNING Hinweise, deren Nichtbeachtung schwere Verletzungen oder Tod zur Folge haben kann.

VORSICHT Hinweise, deren Nichtbeachtung zu mittelschweren oder leichten Verletzungen führen kann.

1.2 Andere Markierungen in dieser Dokumentation

Hinweis

Allgemeine Hinweise werden mit dem Nebenstehenden Symbol gekennzeichnet.

Lesen Sie die Hinweistexte sorgfältig durch.

Symbol Bedeutung

Sachschaden

(Gerä-, Folge-, Umweltschaden)

Geräteentsorgung

• Dieses Symbol zeigt Ohnen, dass Sie etwas tun,müssen. Die erforderlichen Handlungen werden Schritt fur Schritt beschreiben.

1.3 Maßeinheiten

Hinweis

Wenn nicht anders angegeben, sind alle Maße in Millimeter.

2. Sicherheit

2.1 Bestimmungsgemäß Verwendung

Das Gerät dient zur Erwärung von Trinkwasser und kann eine oder mehrere Entnahmestellen versorgen.

Das Gerät ist für den Einsatz im hääuslichen Umfeld vorgesehen. Es kann von nicht eingewiesenen Personen sicherebedient werden. In nicht hääuslicher Umgebung, z. B. im Kleingewerbe, kann das Gerät ebenfls verwendet werden, sofern die Benutzung in gleicher Weise erfolgt.

Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Als nicht bestimmungsgemäß gilt auch der Einsatz des Gerätes zur Erwärung anderer Flüssigkeiten als Wasser oder auch mit Chemikalien versetzten Wassers wie z. B. Sole.

Zum bestimmungsgemänen Gebrauch gehört auch das Beachenden dieser Anleitung sowie der Anleitungen für eingesetztes Zubehor.

2.2 Allgemeine Sicherheitshinweise

WARNING Verbrennung

Die Armatur und die Sicherheitsgruppe konnen während des Betriebs eine Temperatur von über 60^ annehmen. Bei Auslauftemperaturen großer 43^ besteht Verbru-hungsgefahr.

WARNING Verletzung

Das Gerät kann von Kindern ab 8 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät speien. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Sachschaden

Die Wasserleitungen und die Sicherheitsgruppe sind vom Nutzer vor Frost zu schützen.

Hinweis

Das Gerät stegt unter Druck. Während der Aufheizung tropft das Ausdehnungswasser aus dem Sicherheitsventil.

Tropft nach Beendigung der Aufheizung Wasserformieren Sie ihren Fachhandwerker.

2.3 Prüfzeichen

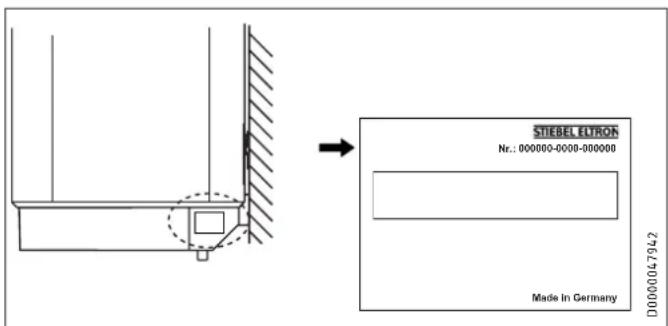

Siehe Typenschild am Gerät.

3. Gerätebeschreibung

Das Gerät erwartet elektrisch Trinkwasser mit normaler Heizleistung oder Schnellheziehung. Die Temperatur konnen Sie mit dem Temperatur-Einstellknopf bestimmen. In Abhängigkeit von der Stromversorgung erfolgt eine automatische Aufheziehung bis zur gewünschten Temperatur.

Sie können das Gerät im Einkreis-, Zweikreis- oder Durchlaufspeicherbetrieb nutzen.

Der Stahl-Innenbehälter ist mit Spezial-Direktemail „anticor" und mit einer Schutzanode ausgerüstet. Die Anode ist ein Schutz des Innenbehalters vor Korrosion.

Frostschutz

Im Einkreis- und im Durchlaufspeicherbetrieb ist das Gerät auch bei der Temperatureinstellung „kalt" vor Frost geschützt, falls die Stromversorgung gewährleistet ist. Das Gerät schaltetrechtzeitig ein und heizt das Wasser auf. Die Wasserleitungen und die Sicherheitsgruppe werden durch das Gerät nicht vor Frost geschützt. Im Zweikreisbetrieb besteht der Frostschutz nur während der Niedertarifzeit.

Durchlaufspeicherbetrieb

In dieser Betriebsart arbeitet das Gerät bei der Entnahme geringer Wassermengen mit normaler Heizleistung.

Bei hoher Temperatureinstellung und nach der Entnahme großer Wassermengen schaltet das Gerät automatisch auf die Schnellheizung (siehe Kapitel „Technische Daten / Datentabelle").

Nach der gesamten Entnahme des aufgeheizten Wassers im Speicher arbeitet das Gerät im Durchlaufbetrieb mit Schnellheizung. Die verfügbar Auslaufmengen reduzieren sich entsprechend (siehe Kapitel „Technische Daten / Leistungstabellen").

Nach einem längeren Netzausfall verhindert das Nullspannungsrelais, dass sofort die Schnellheziehung eingeschaltet wird. Bei wiederkehrender Spannung arbeitet das Gerät zunachst mit normaler Heizleistung, bis der Temperaturregler erstmals anspricht. Danach ist die Schnellheziehung automatisch wieder betriebsbereit.

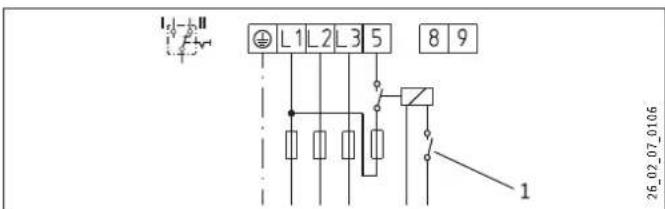

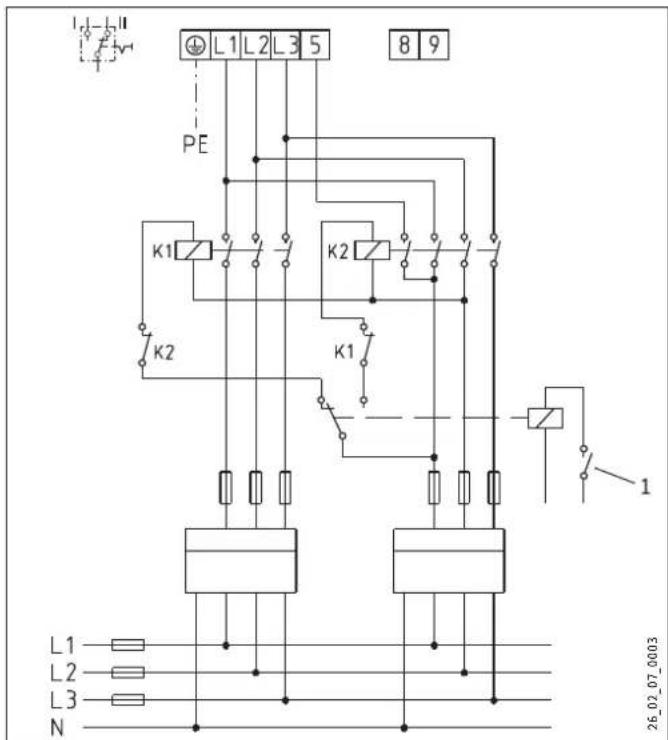

Zweikreisbetrieb

Das Gerät heizt bei jeder Temperatureinstellung während der Niedertarifzeit (Freigabezeiten der Energieversorgungsunternehmen) den Speicherinhalt automatisch mit normaler Heizleistung auf. Zusätzlich können Sie in der Hochtarifzeit die Schnellheizung einschalten.

Einkreisbetrieb

In dieser Betriebsart heizt das Gerät bei jeder Temperatureinstellung in Abhängigkeit von der Stromversorgung automatisch auf.

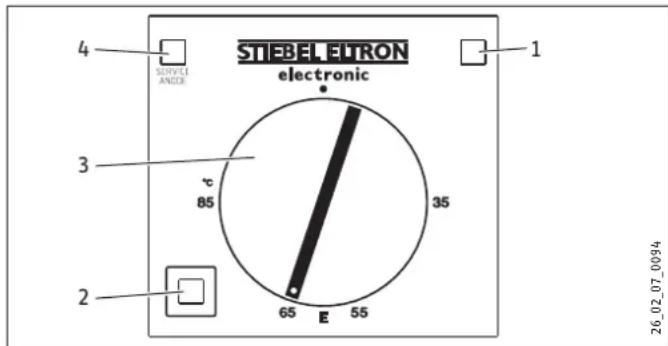

4. Einstellungen

Sie konnen die Temperatur stufenlos einstellen.

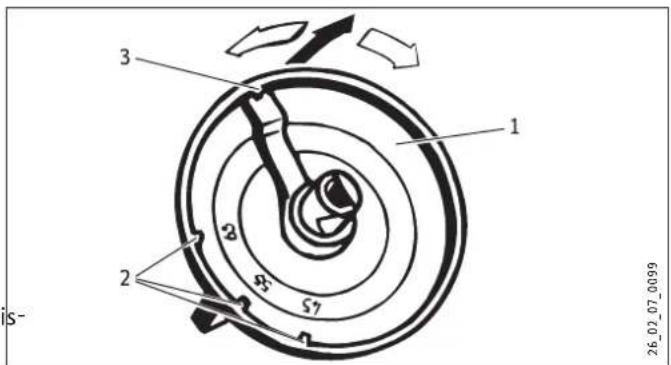

Die Temperatureinstellung kann vom Fachhandwerker im Einkreis- und Zweikreisbetrieb begrenzt werden (siehe Kapitel „Installation / Einstellungen").

1 Signallampe fur Betriebsanzeige bei Schnellheizung

2 Taster für Schnellheizung (im Zweikreisbetrieb)
3 Temperatur-Einstellknopf

kalt

E empfohlene Energiesparstellung, geringe Kalkbildung, 60^
85^ maximale Temperatureinstellung
4 Signallampe „SERVICE ANODE“

Systembedingt können die Temperaturen vom Sollwert abweichen.

Signallampe fur Betriebsanzeige

Die Signallampe für Betriebsanzeige leuchtet während mit der Schnellheizung Wasser erwartt wird.

Schnellhezung im Zweikreisbetrieb

Sie können die Schnellheziehung mit dem Taster einschalten. Dafür kann auch eine Fernbedienung installiert werden. Wenn die eingestellte Temperatur erreicht ist, schaltet die Schnellheziehung aus und nicht wieder ein.

Signallampe „SERVICE ANODE“

Sachschaden

Falls die Signallampe „SERVICE ANODE“ leuchtet, informieren Sie ihren Fachhandwerker.

Durchlaufspeicherbetrieb nach Stromausfall

Nach längerem Stromausfall konnen Sie die Schnellheizung sofort manuell einschalten, indem Sie den Temperatur-Einstellknopf zu-erst auf Stellung „kalt" und danach auf 85^ drehen.

5. Reinigung, Pflege und Wartung

Lassen Sie die elektrische Sicherheit am Gerät und die tion des Sicherheitsventils regelmäßig von einem Fachhandwerker prufen.
Wenn die Signallampe „SERVICE ANODE“ leuchtet, mu Schutzanode vom Fachhandwerker ausgetaucht werden (siehe Kapitel „Wartung / Schutzanode austauschen").
Verwenden Sie keine scheuernden oder anlösenden Reinigungsmittel. Zur Pflege und Reinigung des Gerätes genugt ein feuchtes Tuch.

Verkalkung

Fast jeges Wasser scheidet bei hohen Temperaturen Kalk aus. Dieser setzen sich im Gerät ab und beeinflusst die Funktion und Lebensdauer des Gerätes. Die Heizkorper,müssen deshalb von Zeit zu Zeit entkalkt werden.Der Fachhandwerker, der die ortliche Wasserqualität kennt, wird Ihnen den Zeitpunkt fur die nachste Wartung nennen.
Kontrollieren Sie regelmäßig die Armaturen. Kalk an den Armaturauslaufen können Sie mit handelsüblichen Entkalkungsmitteln entfern.
Betätigten Sie regelmäßig das Sicherheitsventil, um einem Festsitzen z. B. durch Kalkablagerungen vorzubeugen.

6. Problembehebung

Problem Ursache Behebung
Das Wasser wird nicht warm.	Es liegt keine Spannung an.	Prüfen Sie die Sicherun-gen in der Hausinstal-lation.
Die Ausflussmenge ist gering.	Der Strahlregler in der Armatur oder der Dusch-kopf ist verkalkt oder verschmutzt.	Reinigen und / oder ent-kalken Sie den Strahlreg-ler oder den Duschkopf.
Signallampe „SERVICE ANODE" leuchtet.	Die Schutzanode muss ausgetauscht werden.	Informieren Sie ihren Fachhandwerker.

Wenn Sie die Ursache nicht beheben konnen, rufen Sie den Fachhandwerker. Zur betteren und schnellen Hilfe teilen Sie ihm die Nummer vom Typenschild mit (000000-0000-000000):

INSTALLATION

7. Sicherheit

Die Installation, Inbetriebnahme sowie Wartung und Reparatur des Gerätesarf nur von einem Fachhandwerker durchgeführt werden.

7.1 Allgemeine Sicherheitschinweise

Wir gewährleisten eine einwandfrei Funktion und Betriebssicherheit nur, wenn das für das Gerät bestimmte Original-Zubehör und die originen Ersatzteile verwendet werden.

7.2 Vorschriften, Normen und Bestimmungen

Hinweis

Beachten Sie alle nationalen und regionalen Vorschriften und Bestimmungen.

8. Gerätebeschreibung

8.1 Lieferumfang

Mit dem Gerät werden gefelert:

Wandaufhangung
- Distanzstücke 5 mm (2 Stück für oben, 2 Stück für unter)
- Abdeckkappen (2 Stück)
- Montageschablone

8.2 Zubehor

Notwendiges Zubehör

In Abhängigkeit vom Versorgungsdruck sind unterschiedliche Sicherheitsgruppen erhältlich. Diese baumustergeprüften Sicherheitsgruppen schützen das Gerät vor unzulässigen Drucküberschreitungen.

Weiteres Zubehör

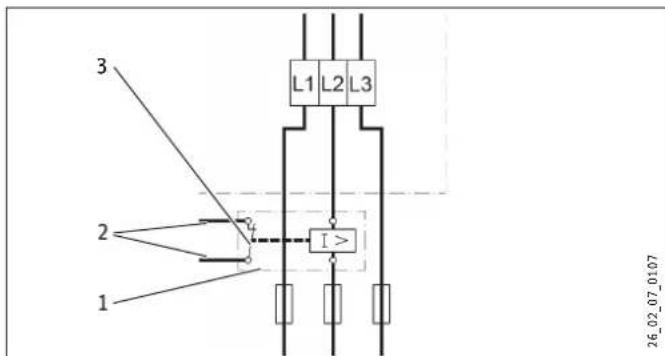

Das Lastabwurfrelais bewirkt die Vorrangschaltung bei Betrieb des Gerätes, wenn Sie gleichzeitig ein anderes Gerät, zum Beispiel ein Elektro-Speicherheizgerät betreiben (Anschluss siehe Kapitel „Technische Daten / Elektroschaltpläne und Anschlüsse").

9. Vorbereitungen

9.1 Montageort

Das Gerät ist zur festen Wandmontage vorgesehen. Achten Sie daraufauf, dass die Wand ausreichend tragfähig ist.

Montieren Sie das Gerät senkrecht, in einem frostfrei den Raum und in der Nähre der Entnahmestelle.

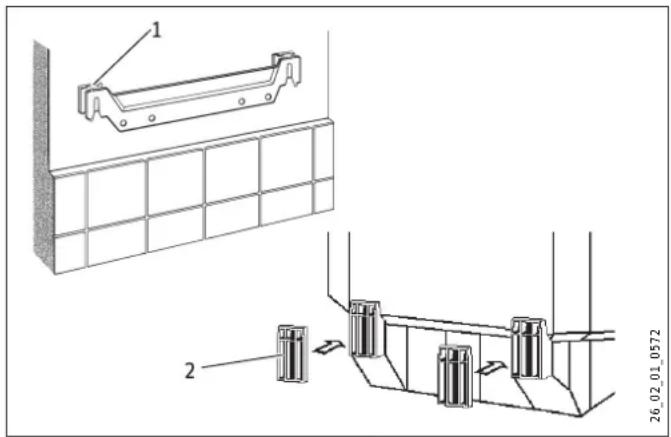

9.2 Wandaufhängung montieren

• Sie können die Montageschablone verwenden, um die Maße auf die Wand zu übertragen.
  Bohren Sie die LÖcher und befestigen Sie die Wandaufhängung mit Schrauben und Dübeln. Wahlen Sie das Befestigungsmaterial nach Festigkeit der Wand aus.

Wandunbehenheiten können Sie mit den beiliegenden Distanstücken ausgleichen.

1 Distanstück offen
2 Distanzstück unten

9.3 NetzanschlusskabelVBorbereiten

10. Montage

10.1 Wasseranschluss

Sachschaden

Führer Sie alle Wasseranschluss- und Installationsarbeiten nach Vorschrift aus.

• Schlieben Sie die hydraulischen Anschlusses flachdichtend an.
• Das Gerät muss mit Druck-Armaturen betrieben werden.

10.1.1 Zugelassene Werkstoffe

Kaltwasserleitung

Als Werkstoffe sind feuerverzinkter Stahl, Edelstahl, Kupfer und Kunststoff zugelassen.

Ein Sicherheitsventil ist erforderlich.

Warmwasserleitung

Sachschaden

Das Gerät ist für den Einsatz von Kunststoff-Rohrsystemen für die Warmwasserleitung nicht geeignet.

Als Werkstoffe sind Edelstahl und Kupfer zugelassen.

Der maximal zulässige Druckarf nicht überschritten werden (siehe Kapitel „Technische Daten / Datentabelle").

10.1.2 Sicherheitsventil montieren

Installieren Sie ein baumustergeprüftes Sicherheitsventil in der Kaltwasser-Zulaufleitung. Beachten Sie darauf, dass Sie in Abhängigkeit von dem Versorgungsdruck evtl. zusätzlich ein Druckminderventil besteht.
Dimensionieren Sie die Ablaufleitung so, dass bei voll geöffnetem Sicherheitsventil das Wasser ungehindert ablaufen kann.
- Montieren Sie die Abblaseleitung des Sicherheitsventils mit einer stetigen Abwartsneigung in einem frostfreiern Raum.
Die Abblaseöffnung des Sicherheitsventils muss zur Atmosphere geöffnet bleiben.

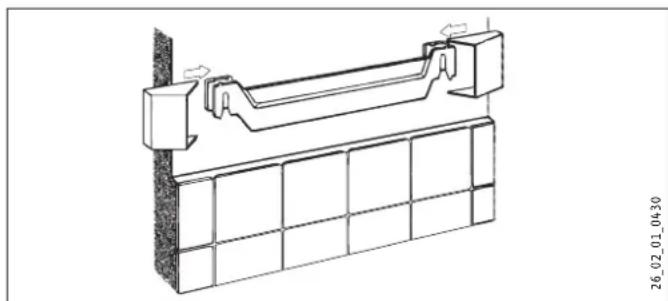

10.2 Montage des Gerätes

Hängen Sie das Gerät auf die Wandaufhängung.

Montieren Sie die Abdeckkappen.

10.3 Elektrischer Anschluss

WARNING Stromschlag

Führer Sie alle elektrischen Anschluss- und Installationsarbeiten nach Vorschrift aus.

Trennen Sie bei allen Arbeiten das Gerät allpolig vom Netzanschluss.

WARNING Stromschlag

Der Anschluss an das Stromnetz ist nur als fester Anschluss in Verbindung mit der herausnehmaren Kabeldurchführung erlaubt. Das Gerät muss über eine Trennstrecke von mindestens 3 mm allpolig vom Netzanschluss getrennt werden können.

WARNING Stromschlag

Achten Sie darauf, dass das Gerät an den Schutzleiter angeschlossen ist.

Sachschaden

Installieren Sie eine Fehlerstrom-Schutzeinrichtung (RCD).

Sachschaden

Beachten Sie das Typenschild. Die angegebene Spannung muss mit der Netzspannung übereinstimmen.

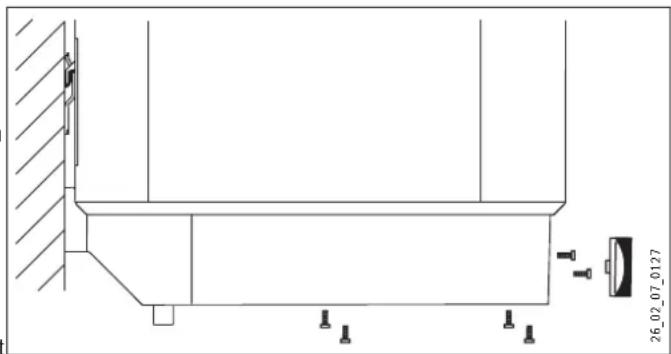

Ziehen Sie den Temperatur-Einstellknopf ab.
Drehen Sie die Schrauben hereus.
▶ Nehmen Sie die Unterkappe ab.
Ziehen Sie die Kabeldurchführung nach unter hereaus, damit den Rasthaken drücken.
Schieber Ben Sie die Kabeldurchführung über das Netzanschlusskabel und rasten die Kabeldurchführung wieder ein.
Schlieben Sie die gewünschte Leistung entsprechend der Elektroschaltpläne an (siehe Kapitel „Technische Daten / Elektroschaltpläne und Anschlüsse").

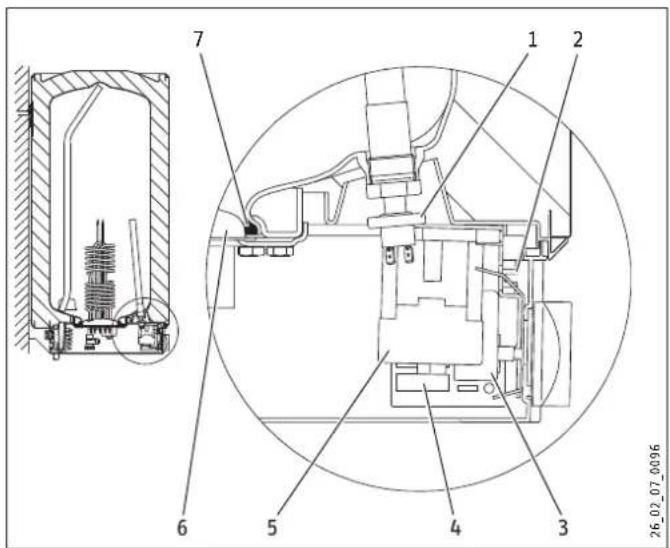

1 Druckschalter fur Schutzanode
2 Schalter für Betriebsart
3 Temperaturregler
4 Elektronische Baugruppe
5 Schaltschütz
6 Flanschplatte
7 Dichtring

Wahlen Sie am Schalter die Betriebsart:

Position I = Durchlaufspeicherbetrieb

Position II = Zweikreis-/ Einkreisbetrieb

(siehe Kapitel „Technische Daten / Elektroschaltpläne und Anschlüsse").

Montieren Sie die Unterkappe.
Drehen Sie die Schrauben ein.
- Stecken Sie den Temperatur-Einstellknopf auf.
Kreuzen Sie auf dem Typenschild die gewährte Anschlussleistung und -spannung mit einem Kugelschreiber an.
Verbinden Sie die Sicherheitsgruppe mit dem Gerät, indem Sie die Rohre an das Gerät schrauben.

11. Inbetriebnahme

11.1 Erstinbetriebnahme

Offnen Sie eine Entnahmestelle so lange, bis das Gerät gefüllt und das Leitungsnetz luftfrei ist.
Stellen Sie die Durchflussmenge ein. Beachten Sie damit die maximal zulässige Durchflussmenge bei voll geöffneter Armatur (siehe Kapitel „Technische Daten / Datentabelle").
Reduzieren Sie ggf. die Durchflussmenge an der Drossel des Sicherheitsventils.
Drehen Sie den Temperatur-Einstellknopf auf maximale Temperatur.
Schalten Sie die Netzspannung ein.
Prufen Sie die Arbeitsweise des Gerätes. Achten Sie damit auf das Abschalten des Temperaturreglers.
Prufen Sie die Funktion des Sicherheitsventils.

11.1.1 Übergabe des Gerätes

Erklaren Sie dem Benutzer die Funktion des Gerätes und der Sicherheitsgruppe und machen Sieihn mit dem Gebrauch vertraut.
Weisen Sie den Benutzer auf mögliche Gefahren hin, speziell die Verbrühungsgefahr.
Übergeben Sie diese Anleitung.

11.2 Wiederinbetriebnahme

Siehe Kapitel „Erstinbetriebnahme".

12. Einstellungen

Temperaturwahl-Begrenzung

Werkseinstellung: 85^

Hinweis

Wenn die Temperaturwahl-Begrenzung auf 85^ eingeistlt ist, konnen Sie eine zentrale Thermostatatur am Warmwasserauslauf installieren. Dadurch kann die Auslauftemperatur reduziert werden.

Temperatur-Einstellknopf

2 Verstellmogglichkeit der Temperaturwahl-Begrenzung auf 45^, 55^, 65^.

3 85°C

Stellen Sie Temperaturwahl-Begrenzung ein.

13. Außerbetriebnahme

Trennen Sie das Gerät mit der Sicherung in der Hausinstallation von der Netzspannung.
Entleeren Sie das Gerät. Siehe Kapitel „Wartung / Gerät entleeren".

14. Störungsbehebung

Hinweis

Bei Temperaturen unter -15^ kann der Sicherheitstemperaturbegrenzer auslösen. Diese Temperaturen kann das Gerät schon bei der Lagerung oder beim Transport ausgesetzt sein.

Störung Ursache Behebung
Das Wasser wird nicht warm.	Der Sicherheitstempera-turbegrenzer hat ange-sprochen, weil der Regler defect ist.	Beheben Sie die Fehler-ursache. Tauschen Sie den Temperaturregler aus.
	Der Sicherheitstem-peraturbegrenzer hat angesprochen, weil die Temperatur -15 °C unter-schritten hat.	Drücken Sie die Rückstellaste (siehe Abbil-dung).
	Die Schnellheizung schaltet nicht ein.	Prufen Sie Taster und Hebel.
Der Heizflansch ist de-fekt.		Tauschen Sie den Heiz-flansch aus.
Im Durchlaufspeicherbe-trieb wird die gewährte Ausluaftemperatur bei vollgeöffnetem Entnah-meventil nicht erreicht.	Es fließt mehr Wasser durch das Gerät als der Heizkorper erwärmen kann.	Reduzieren Sie die Was-sermenge am Warmwas-serventil.
Das Sicherheitsventil tropft bei ausgeschalteter Heizung.	Der Ventilsitz ist ver-schmutzt.	Reinigen Sie den Ven-tilsitz.

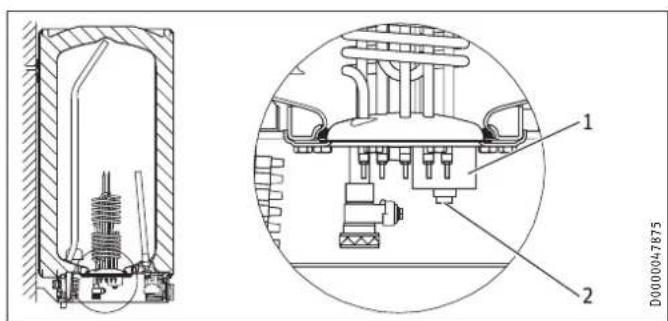

Rückstelltaste Sicherheitstemperaturbegrenzer

1 Sicherheitstemperaturbegrenzer
2 Rückstelltaste

15. Wartung

WARNING Stromschlag

Führer Sie alle elektrischen Anschluss- und Installationsarbeiten nach Vorschrift aus.

Trennen Sie vor allen Arbeiten das Gerät allpolig von der Netzspannung.

Bei einigen Wartungsarbeiten müssen Sie die Unterkappe abnehmen.

Wenn Sie das Gerät entleeren,müssen,beachten Sie das Kapitel "Gerät entleeren".

Beachten Sie die Eintauchtiefe des Temperaturreglers (siehe Kapitel „Technische Daten / Maße und Anschlüsse").

15.1 Sicherheitsventil prufen

Prufen Sie das Sicherheitsventil regelmäßig.

15.2 Gerät entleeren

WARNING Verbrennung

Beim Entleeren kann heiBes Wasser austreten.

Falls das Gerät für Wartungsarbeiten oder bei Frostgefahr zum Schutz der gesamten Installation entleert werden muss, gehen Sie folgendermaßen vor:

Schlieben Sie das Absperrentil in der maltwasser-Zulaufleitung.
Offnen Sie die Warmwasserventile aller Entnahmestellen.

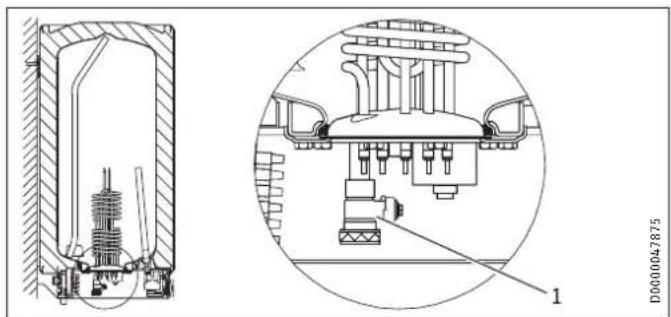

1 Entleerungsgentil mit Schlauchanschluss G 3/4

Schrauben Sie einen Schlauch auf das Entleerungsventil.
Offnen Sie das Entleerungsventil.

15.3 Schutzanode austauschen

▶ Kontrollieren Sie die Signalanode, wenn die Signallampe „SERVICE ANODE" leuchtet, und tauschen Sie sie ggf. aus. Beachten Sie die Schlüsselweite der Anode

• SHD 30 S: SW 13
• SHD 100 S: SW 27
  Achten Sie beim Austausch der Anode daraufuf, dass Sie den Druckschalter dicht aufschrauben (handfest, Anzugsdrehmorment 100^+50 Ncm).
  Beachten Sie damit den maximalen Übergangswiderstand 1,0 Ω zwischen Schutzanode und Behälter.

15.4 Entkalken

Entkalken Sie den Flansch nur nach Demontage.
Behandeln Sie die Behalteroberfläche und die Schutzanode nicht mit Entkalkungsmitteln.

15.5 Korrosionsschutzwiderstand

Stellen Sie sicher, dass bei der Wartung der Korrosionsschutzwiderstand an der Isolierplatte nicht beschadigt oder entfern wird. Bauen Sie den Korrosionsschutzwiderstand nach dem Austausch wieder ordnungsgemäß ein.

1 Korrosionsschutzwiderstand (390 Ω)
2 Druckplatte
3 Isolierplatte
4 Heizflansch

16. Technische Daten

16.1 Maße und Anschlüsse

SHD 30 S SHD 100 S
a10	Gerät	Höhe	mm	770	1050
a20	Gerät	Breite	mm	410	510
a30	Gerät	Tiefe	mm	420	510
b02	Durchführung elektr. Leitungen I
b03	Durchführung elektr. Leitungen II
c01	Kaltwasser Zulauf	Außengewinde		G 1/2 A	G 1/2 A
c06	Warmwasser Auslauf	Außengewinde		G 1/2 A	G 1/2 A
i13	Wandaufhängung	Höhe mm 700 900
		max. Ø Befestigungsschraube	mm	12	12

Temperaturregler-Fuhler Eintauchtiefe
1 Temperaturregler-Fuhler

16.2 Elektroschaltpläne und Anschlüsse

1 Schalter für Betriebsart
2 Elektronische Baugruppe mit Nullspannungs- und Schaltrelais
3 Taster für Schnellheizung
4 Temperaturregler
5 Druckschalter für Schutzanode
6 Sicherheitstemperaturbegrenzer
7 Heizkörper

Heizkörper
1 2 4 3
kW	7,0	7,0	3,5	3,5

Durchlaufspeicherbetrieb

3,5/21kW，3/PE\~400V

Zweikreisbetrieb

Ein-Zähler-Messung mit EVU-Kontakt: 3,5 / 21 kW, 3/PE ~ 400 V

1 EVU-Kontakt

Zwei-Zahler-Messung mit EVU-Kontakt: 3,5 / 21 kW, 3/PE ~ 400 V

1 EVU-Kontakt

Einkreisbetrieb

21 kW, 3/PE ~ 400 V

Lastabwurfrelais LR 1-A

1 Lastabwurfrelais
2 Steuerleitung zum Schaltschütz des zweiten Gerätes
3 Steuerkontakt, Offnet beim Einsatzen des SHD S

16.3 Leistungstabellen

Die Aufheizdauer ist abhängig vom Speicherinhalt, von der Kaltwassertemperatur und der Heizleistung. Die Aufheizzeit bei Schnellheziehung (21 kW) und einem Kaltwasserzulauf mit 10 °C entnehmer Sie der folgenden Tabelle.

Aufheizzeit (Speicherbetrieb)
Temperatureinstellung	°C	65	85
SHD 30 S min 6 8
SHD 100 S min 18 25

Im Durchlaufspeicherbetrieb konnen folgende Warmwassermen-gen entnommen werden.

Warmwasserleistung (Durchlaufbetrieb)
Warmwasser-Temperatur	°C	38	55
Kaltwasserzulauf 6 °C	l/min	9,4	6,1
Kaltwasserzulauf 10 °C	l/min	10,7	6,7
Kaltwasserzulauf 14 °C	l/min	12,7	7,3

16.4 Störfallbedingungen

Im Störfall konnen Temperaturen bis 130^ bei 0,6 MPa auftreten.

16.5 Angaben zum Energieverbrauch

Produktdatenblatt: Konventionelle Warmwasserbereiter nach Verordnung (EU) Nr. 812/2013 und 814/2013

	SHD 30 S	SHD 100 S
	073059	073060
Hersteller	STIEBEL ELTRON	STIEBEL ELTRON
Lastprofil	S	L
Energieeffizienzklasse	B	C
Energetischer Wirkungsgrad	%	36
Täglicher Stromverbrauch	kWh	2,437
Jährlicher Stromverbrauch	kWh	518
Temperatureinstellung ab Werk	°C	60
Schallleistungspegel	dB(A)	15
Schwachlastzeiten möglich	Ja	Ja

16.6 Datentabelle

		SHD 30 S	SHD 100 S
		073059	073060
Hydraulische Daten
Nenninhalt	I	30	100
Mischwassermenge 40 °C (15 °C/65 °C)	I	59	195
Elektrische Daten
Anschlussleistung - 400 V	kW	3,5/21	3,5/21
Phasen		3/PE	3/PE
Nennspannung	V	400	400
Frequenz	Hz	50	50
Betriebsart Einkreis		X	X
Betriebsart Zweikreis		X	X
Einsatzgrenzen
Temperatureinstellbereich	°C	35-85	35-85
Max. zulässiger Druck	MPa	0,6	0,6
Prüfdruck	MPa	0,78	0,78
Max. zulässige Temperatur	°C	110	110
Max. Durchflussmenge	l/min	18	18
Leitfähigkeit Trinkwasser min./max.	μS/cm	100-1500	100-1500
Energetische Daten
Bereitschaftsenergieverbrauch/ 24 h bei 65 °C	kWh	0,46	0,86
Energieeffizienzklasse		B	C
Ausführungen
Schutzart (IP)		IP25	IP25
Bauart geschlossen		X	X
Farbe		weiß	weiß
Dimensionen
Höhe	mm	770	1050
Breite	mm	410	510
Tiefe	mm	420	510
Gewichtete
Gewicht gefällt	kg	54,3	140,1
Gewicht leer	kg	24,3	40,1

Erreichbarkeit

Sollte einmal eine Störung an einem unserer Produkte auftreten, stehen wir Ihr nattürlich mit Rat und Tat zur Seite.

Rufen Sie uns an:

05531 702-111

oder schreiben Sie uns:

Stiebel Eltron GmbH & Co. KG

-Kundendienst

Fürstenberger Straße 77, 37603 Holzmaden

E-Mail: [e-mail]

Fax: [phone]

Weitere Anschriften sind auf der letzten Seite aufgeführrt.

Unseren Kundendienst erreichen Sie Telefonisch rund um die Uhr, auch an Samstagen und Sonntagen sowie an Feiertagen. Kundendiensteinsätze erfolgen während unserer Geschäftszeiten (von 7.15 bis 18.00 Uhr, freiags bis 17.00 Uhr). Als Sondere service bieten wir Kundendiensteinsätze bis 21.30 Uhr. Für diesen Sondere service sowie Kundendiensteinsätze an Wochenenden und Feiertagen werden höhere Preise berechnet.

Garantiebedingungen

These Garantiebedingungen regeln zusätzliche Garantieleistungen von uns gegenüber dem Endkunden. Sie treten besoin die gesetzlichen Gewährleistungsansprüche des Kunden. Die gesetzlichen Gewährleistungsansprüche gegenüber den sonstigen Vertragspartnern sind nicht berührt.

These Garantiebedingungen gelten nur für solche Geräte, die vom Endkunden in der Bundesrepublik Deutschland als Neugeräte erworben werden. Ein Garantievertrag kommt nicht zustande, soweit der Endkunde ein gebrauchtes Gerät oder ein neues Gerät seinerits von einem anderen Endkunden erwirbt.

Inhalt und Umfang der Garantie

Die Garantieleistung wird erbracht, wenn an unseren Geräten ein Herstellungs- und/oder Materialfehler innerhalb der Garantiédauer auftritt. Die Garantie umfasst jeder keine Leistungen für solche Geräte, an denen Fehler, Schäden oder Mängel aufgrund von Verkalkung, chemischer oder elektronchemischer Einwirkung, fehlerhafter Aufstellung bzw. Installation sowie unsachgemäßer Einregulierung, Bedienung oder unsachgemäßer Inanspruchnahme bzw. Verwendung auftreten. Ebenso ausgeschlossen sind Leistungen aufgrund mangelhafter oder unterlassener Wartung, Witterungseinfüssen oder sonstigen Naturerscheinungen.

Die Garantie erlischt, wenn am Gerät Reparaturen, Eingriffe oder Abänderungen durch nicht von uns autorisierte Personen vorgenommen wurden.

Die Garantieleistung umfasst die sorgfällige Prüfung des Gerätes, wobei zunachst ermittelt wird, ob ein Garantieanspruch besteht. Im Garantiefall entscheiden allein wir, auf welche Art der Fehler behoben wird. Es steht uns frei, eine Reparatur des Gerätes ausführten zu halten oder selbst auszuführen. Etwaige ausgewechseltte Teile werden unser Eigentum.

Für die Dauer und Reichweite der Garantie übernehmen wir samtliche Material- und Montagekosten.

Soweit der Kunde wegen des Garantiefalles aufgrund gesetzlicher Gewährleistungsansprüche gegen andere Vertragspartner Leistungen erhalten hat, entfällt eine Leistungspflicht von uns.

Soweit eine Garantieleistung erbracht wird, übernehmen wir keine Haftung für die Beschädigung eines Gerätes durch Diebstahl, Feuer, Aufruhr oder ähnliche Ursachen.

Über die vorstehend zugesagten Garantieleistungen hinausgehend kann der Endkunde nach dieser Garantie keine Ansprüche wegen mittelbarer Schäden oder Folgeschäden, die durch das Gerät verursacht werden, insbesondere auf Ersatz außerhalb des Gerätes entstandener Schäden, geltend machen. Gesetzliche Ansprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben unberührt.

Garantiedauer

Für im privaten Haushalt eingesetzte Geräte beträgt die Garantiedauer 24 Monate; im Übrigen (zum Beispiel bei einem Einsatz der Geräte in Gewerbe-, Handwerks- oder Industriebetrieben) beträgt die Garantiedauer 12 Monate.

Die Garantiedauer beginnt fur jedem Gerät mit der Übergabe des Gerätes an den Kunden, der das Gerät zum ersten Mal einsetzt.

Garantieleistungen führen nicht zu einer Veränderung der Garantiedauer. Durch die erbrachte Garantieleistung wird keine neue Garantiedauer in Gang gesetzt. Dies gilt für alle erbrachten Garantieleistungen, insbesondere für etwa eingebaute Ersatzteile oder für die Ersatzlieferung eines neuen Gerätes.

Inanspruchnahme der Garantie

Garantieansprüche sind vor Ablauf der Garantiedauer, innerhalb von zwei Wochen, nach dem der Mangel erkannt wurde, bei uns anzumelden. Dabei mussen Angaben zum Fehler, zum Gerät und zum Zeitpunkt der Feststellung gemacht werden. Als Garantienachweis ist die Rechnung oder ein sonstiger datierter Kaufnachweis beizufugen. Fehlen die vorgenannten Angaben oder Unterlagen, besteht kein Garantieanspruch.

Garantie für in Deutschland erworbene, jedoch außerhalb Deutschlands eingesetzte Geräte

Wir sind nicht verpflichtet, Garantieleistungen außerhalb der Bundesrepublik Deutschland zu erbringen. Bei Störungen eines im Ausland eingesetzten Gerätes ist diese gegebenenfalls auf Gefahr und Kosten des Kunden an den Kundendienst in Deutschland zu senden. Die Rücksendung erfolgt ebenfalls auf Gefahr und Kosten des Kunden. Etwaige gesetzliche Ansprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben auch in thisem Fall unberührt.

Außerhalb Deutschlands erworbene Geräte

Für außerhalb Deutschlands erworbene Geräte gilt diese Garantie nicht. Es gelten die jeweiligen gesetzlichen Vorschriften und gegebenenfalls die Lieferbedingungen der Ländergesellschaft bzw. des Importeurs.

Entsorgung von Transport- und Verkaufsverpackungsmaterial

Damit Ihr Gerät unbeschädigt bei Ohnen ankomm, haben wir es sorgfältig verpackt.itte halten Sie, die Umwelt zu schützen, und entsorgen Sie das Verpackungsmaterial des Gerätes sachgerecht. Wir beteilig den uns gemeinsam mit dem Großhandel und dem Fachhandwerk / Fachhandel in Deutschland an einem wirksamen Rücknahme- und Entsorgungskonzept für die umweltschonende Aufarbeitung der Verpackungen.

Überlassen Sie die Transportverpackung dem Fachhandwerker beziehungsweise dem Fachhandel.

Entsorgen Sie Verkaufsverpackungen über eines der Dualen Systeme in Deutschland.

Entsorgung von Altgeräten in Deutschland

Geräteentsorgung

Die mit diesen Symbol gekennzeichneten Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Als Hersteller sorgen wir im Rahmen der Produktverantwortung für eine umweltgerechte Behandlung und Verwertung der Altgeräte. Weitere Informationen zur Sammlung und Entsorgung erhalten Sie über ihre Kommune oder ihren Fachhandwerker / Fachhandlör.

Bereits bei der Entwicklung neuer Geräte achten wir auf eine hohe Recyclingfähigkeit der Materialien.

Über das Rücknahmesystem werden hohe Recyclingquoten der Materialien erreicht, um Deponien und die Umwelt zu entlasten. Damit leisten wir gemeinsam einen wichtigen Beitrag zum Umweltschutz.

Entsorgung außerhalb Deutschlands

Entsorgen Sie diese Gerät fach- und sachgerecht nach den örtlich geltenden Vorschriften und Gesetzen.

SPECIAL INFORMATION

OPERATION

13. Buitendienststellung

16. Technische gegevens

14. Usuwanie usterek

Wskazowska

STIEBEL ELTRON GmbH & Co. KG

Dr.-Stiebel-Straße 33 | 37603 Holzmaden

Tel. [phone] | Fax [phone]

[e-mail]

www.stiebel-eltron.de

Verkauf

Kundendienst

Ersatzteilverkauf

Tel. [phone] | Fax [phone] | [e-mail]

Tel. [phone] | Fax [phone] | [e-mail]

Tel. [phone] | Fax [phone] | [e-mail]

Australia

STIEBEL ELTRON Australia Pty. Ltd.

Gewerbegebiet Neubau-Nord

Margaritenstraße 4 A | 4063 Horsching

Tel. [phone] | Fax [phone]

[e-mail]

www.stiebel-eltron.at

Belgium

STIEBEL ELTRON bvba/sprl
