SFE820CELX - Sušička FAGOR - Bezplatný návod na obsluhu

Typ produktu	Kondenzačná sušička
Maximálna kapacita náplne	8 kg
Sušiace programy	Bavlna (Veľmi suché, Suché, Pripravené na žehlenie, Strojové žehlenie), Zmiešané (Suché, Pripravené na žehlenie), Košele, Syntetika, Jemné, Vetranie osvieženie, Vetranie vlna
Možnosti	Odložený štart (max 24h), Časovač (po 10 min), Proti pokrčeniu (24h), Zvukové signály (pípnutie každú minútu počas 1h)
Systém sušenia	Kondenzácia so snímačom vlhkosti
Typ ovládania	Elektronické s otočným voličom a tlačidlami
Displej	Digitálny displej zobrazujúci zostávajúci čas
Nádoba na zachytávanie vody	Áno, umiestnená hore alebo dole podľa modelu, vyprázdniť po každom cykle
Filter	Čistiť po každom cykle, neumývať vodou
Kondenzátor	Čistiť dvakrát mesačne čistou vodou
Smer otvárania dverí	Reverzibilné (súčasťou dodávky návod)
Montáž do stĺpca	Možné s adaptérovou sadou (kompatibilné s konkrétnou práčkou)
Vnútorné osvetlenie	Žiarovka E14 15W/230V (podľa modelu)
Nastaviteľné nožičky	Áno, na vyrovnanie
Bezpečnosť	Zastavenie pri plnej nádobe, kontrolka pripomínajúca čistenie kondenzátora, elektrická ochrana (integrovaná poistka)
Vonkajšia údržba	Špongia alebo vlhká handrička s tekutým mydlom, nepoužívať abrazívne prostriedky

Často kladené otázky - SFE820CELX FAGOR

Ako vyčistiť filter sušičky?

Filter sa nachádza v spodnej časti otvoru. Vytiahnite ho zdola nahor, otvorte ho a rukou odstráňte vrstvu žmolkov. Neumývajte ho vodou. Vložte ho späť a dôkladne zatlačte. Čistite ho po každom sušiacom cykle.

Ako vyčistiť kondenzátor?

Pred akýmkoľvek zásahom odpojte spotrebič. Sklopte prednú mriežku, odomknite kondenzátor a opatrne ho vyberte. Umyte ho čistou vodou pod kohútikom, pričom dbajte na prečistenie všetkých trubíc. Zhruba osušte, potom ho vložte späť a zaistite. Znova zacvaknite mriežku. Tento úkon vykonávajte dvakrát mesačne.

Čo robiť, keď sa rozsvieti kontrolka 'Nádoba plná'?

Nádoba na zachytávanie vody je plná. Ak cyklus prebieha, spotrebič sa zastaví. Otvorte mriežku (alebo zásuvku podľa modelu) a vyberte nádobu. Vyprázdnite ju a potom ju správne vložte späť, zatlačte ju až na doraz. Stlačte 'Štart/Pauza' na opätovné spustenie sušenia.

Ako zmeniť smer otvárania dverí?

Odskrutkujte 4 skrutky z pántov, odstránte dvere. Vymeňte zámok s krytom zámku a západkou. Vymeňte a upevnite spodný pánt, potom horný. Namontujte dvere späť, pričom ich držte vodorovne. Postupujte podľa obrázkov 2.2-2.3 v návode.

Ako použiť odložený štart?

Najprv vyberte program pomocou voliča. Stlačte tlačidlo 'Odložený štart' na pridanie hodín (max 24h). Potvrďte stlačením 'Štart/Pauza'. Displej zobrazuje zostávajúci čas do spustenia. Posledná hodina sa odpočítava v minútach.

Aké sú dostupné programy?

Programy zahŕňajú: Bavlna (Veľmi suché, Suché, Pripravené na žehlenie, Strojové žehlenie), Zmiešané (Suché, Pripravené na žehlenie), Košele, Syntetika, Jemné, Vetranie osvieženie (15 min) a Vetranie vlna (6 min). Každý program prispôsobuje teplotu a dĺžku.

Prečo sú časy sušenia príliš dlhé?

Skontrolujte, či filter nie je upchatý, či je bielizeň dobre odstredená (minimálne 500 ot./min, ideálne 850), či miestnosť nie je príliš teplá, či je kondenzátor čistý a či sú vstupy/výstupy vzduchu voľné. Uistite sa, že ste vybrali správny program.

Prečo je bielizeň príliš suchá alebo pokrčená?

Príliš dlhý alebo nevhodný program môže spôsobiť nadmerné sušenie. Skontrolujte, či vybraný program zodpovedá typu textílie. Na zníženie pokrčenia použite možnosť 'Proti pokrčeniu', ktorá po skončení cyklu každých 10 minút premieša bielizeň.

Ako použiť možnosť proti pokrčeniu?

Možnosť 'Proti pokrčeniu' sa vyberie stlačením príslušného tlačidla. Po dokončení sušenia bubon premieša bielizeň každých 10 minút počas 24 hodín, alebo kým sa neotvoria dvere alebo nevypne spotrebič. Tým sa zabráni stlačeniu a znižuje sa tvorba záhybov.

Ako vyprázdniť nádobu na zachytávanie vody?

Nádoba sa nachádza hore alebo dole na spotrebiči podľa modelu. Vytiahnite ju smerom k sebe. Vyprázdnite ju po každom sušiacom cykle. Vložte ju späť a zatlačte až na doraz. V prípade rizika mrazu alebo ak presúvate spotrebič, nádobu vopred vyprázdnite.

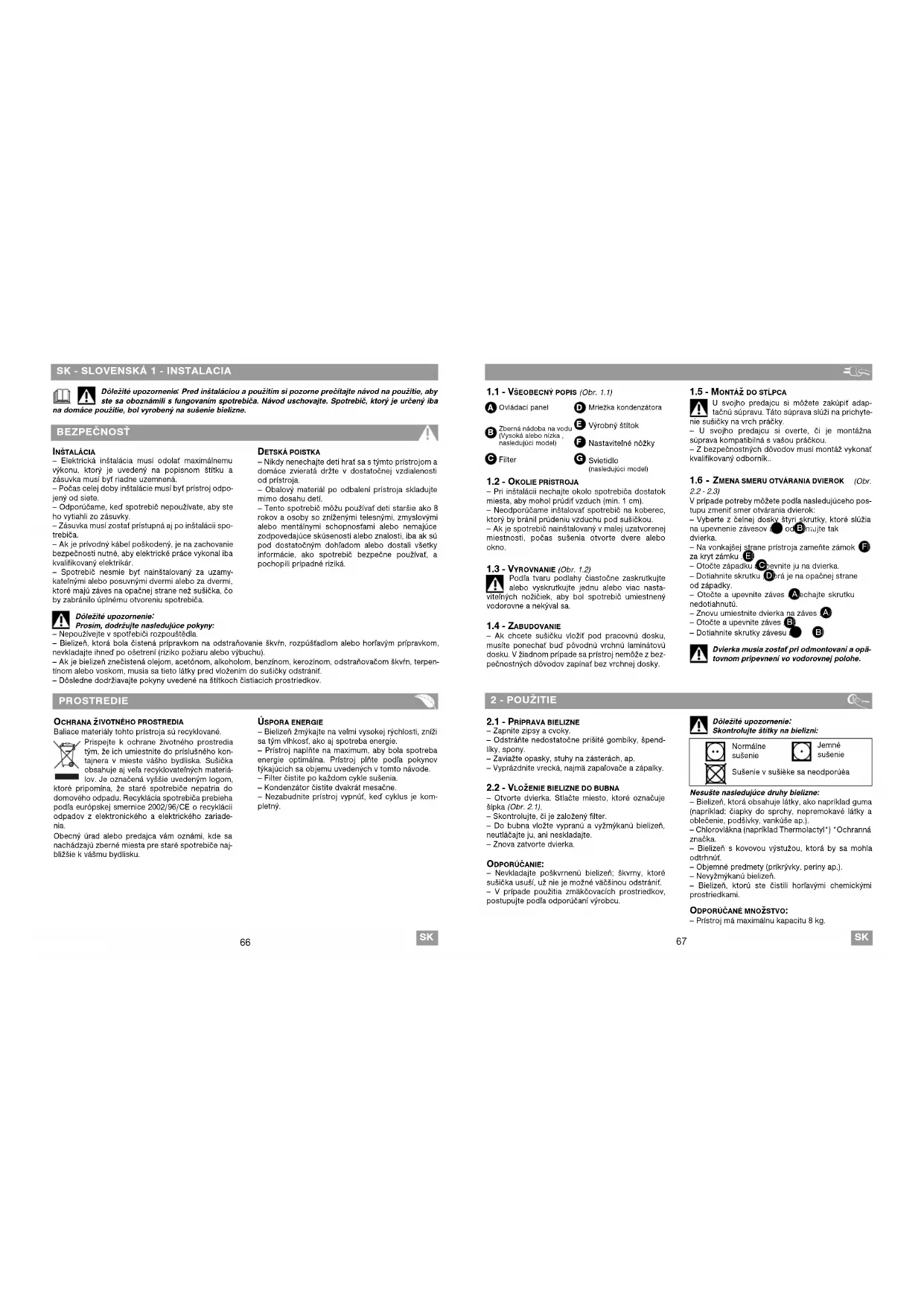

NÁVOD NA OBSLUHU SFE820CELX FAGOR

Dôležité upozornenie: Pred inštaláciou a použitím si pozorne prečítajte návod na použitie, aby ste sa oboznámili s fungovaním spotrebiča. Návod uschovajte. Spotrebič, ktorý je určený len na domáce použitie, bol vyrobený na sušenie bielizne.

BEZPEČNOSŤ

INŠTALÁCIA

– Elektrická inštalácia musí odolať maximálnemu výkonu, ktorý je uvedený na popisnom štítku a zásuvka musí byť riadne uzemnená.

– Počas celej doby inštalácie musí byť prístroj odpojený od siete.

– Odporúčame, keď spotrebič nepoužívate, aby ste ho vytiahli zo zásuvky.

– Zásuvka musí zostať prístupná aj po inštalácii spotrebiča.

– Spotrebič nesmie byť nainštalovaný za uzamykateľnými alebo posuvnými dvermi alebo za dvermi, ktoré majú záves na opačnej strane než sušička, čo by zabránilo úplnému otvoreniu spotrebiča.

Dôležité upozornenie:

Prosím, dodržujte nasledujúce pokyny:

– Bielizeň, ktorá bola čistená prípravkom na odstraňovanie škvŕn, rozpúšťadlom alebo horľavým prípravkom, nevkladajte ihneď po ošetrení (riziko požiaru alebo výbuchu). – Ak je bielizeň znečistená olejom, acetónom, alkoholom, benzínom, kerozínom, odstraňovačom škvŕn, terpentínom alebo voskom, musia sa tieto látky pred vložením do sušičky odstrániť. – Dôsledne dodržiavajte pokyny uvedené na štítkoch čistiacich prostriedkov.

PROSTREDIE

OCHRANA ŽIVOTNÉHO PROSTREDIA

Baliace materiály tohto prístroja sú recyklované.

Prispejte k ochrane životného prostredia tým, že ich umiestnite do príslušného kontajnera v mieste vášho bydliska. Sušička obsahuje aj veľa recyklovateľných materiá-

lov. Je označená vyššie uvedeným logom, ktoré pripomína, že staré spotrebiče nepatria do domového odpadu. Recyklácia spotrebiča prebieha podľa európskej smernice 2002/96/CE o recyklácii odpadov z elektronického a elektrického zariadenia.

Obecný úrad alebo predajca vám oznámi, kde sa nachádzajú zberné miesta pre staré spotrebiče najbližšie k vášmu bydlisku.

USPORA ENERGIE

– Bielizeň žmýkajte na veľmi vysokej rýchlosti, zníži sa tým vlhkosť, ako aj spotreba energie. – Prístroj naplňte na maximum, aby bola spotreba energie optimálna. Prístroj plňte podľa pokynov týkajúcich sa objemu uvedených v tomto návode. – Filter čistite po každom cykle sušenia. – Kondenzátor čistite dvakrát mesačne. – Nezabudnite prístroj vypnúť, keď je cyklus kompletný.

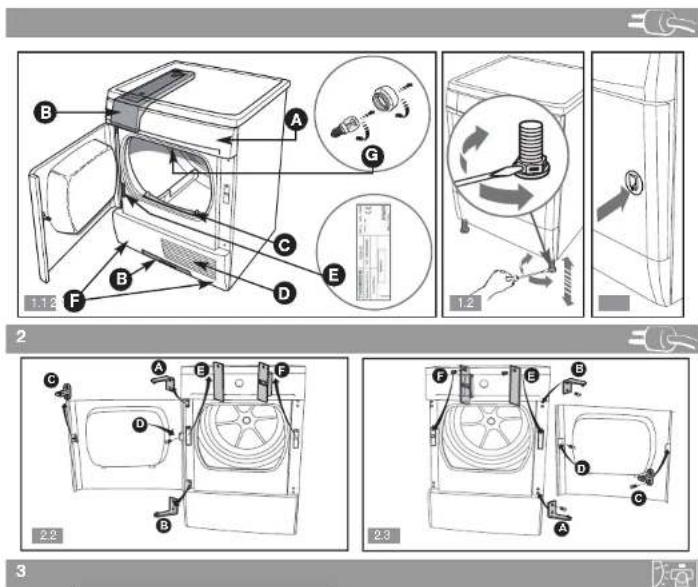

1.1 - VŠEOBECNÝ POPIS (Obr. 1.1)

A Ovládací panel

D Mriežka kondenzátora

(Vysoká alebo nízka, podľa modelu)

F Nastaviteľné nožičky

© Filter

G Svetlo

(podľa modelu)

1.2 - OKOLIE PRÍSTROJA

– Pri inštalácii nechajte okolo spotrebiča dostatok miesta, aby mohol prúdiť vzduch (min. 1 cm). – Neodporúčame inštalovať spotrebič na koberec, ktorý by bránil prúdeniu vzduchu pod sušičkou. – Ak je spotrebič nainštalovaný v malej uzatvorenej miestnosti, počas sušenia otvorte dvere alebo okno.

1.3 - VYROVNANIE (Obr. 1.2)

Podľa tvaru podlahy čiastočne zaskrutkujte alebo vyskrutkujte jednu alebo viac nastaviteľných nožičiek, aby bol spotrebič umiestnený vodorovne a nekýval sa.

1.4 - ZABUDOVANIE

– Ak chcete sušičku vložiť pod pracovnú dosku, musíte ponechať pôvodnú vrchnú laminátovú dosku. V žiadnom prípade sa prístroj nemôže z bezpečnostných dôvodov zapínať bez vrchnej dosky.

1.5 - MONTÁŽ DO STĹPCA

U svojho predajcu si môžete zakúpiť adaptačnú súpravu. Táto súprava slúži na prichytenie sušičky na vrch práčky.

– U svojho predajcu si overte, či je montážna súprava kompatibilná s vašou práčkou. – Z bezpečnostných dôvodov musí montáž vykonať kvalifikovaný odborník.

1.6 - ZMENA SMERU OTVÁRANIA DVIEROK (Obr.

2.2 - 2.3)

V prípade potreby môžete podľa nasledujúceho postupu zmeniť smer otvárania dvierok: – Vyberte z čelnej dosky štyri skrutky, ktoré slúžia na upevnenie závesov, a tak uvoľnite dvierka.

Dvierka musia zostať pri odmontovaní a opätovnom pripevnení vo vodorovnej polohe.

2 - POUŽITIE

2.1 - PRÍPRAVA BIELIZNE

– Otvorte dvierka. Stlačte miesto, ktoré označuje šípka (Obr. 2.1). – Skontrolujte, či je založený filter. – Do bubna vložte vypranú a vyžmýkanú bielizeň, neutláčajte ju, ani neskladajte. – Znova zatvorte dvierka.

ODPORÚČANIE:

– Nevkladajte poškvrnenú bielizeň; škvrny, ktoré sušička usuší, už nie je možné väčšinou odstrániť. – V prípade použitia zmäkčovacích prostriedkov, postupujte podľa odporúčaní výrobcu.

Nesušte nasledujúce druhy bielizne:

– Bielizeň, ktorá obsahuje látky, ako napríklad guma (napríklad: čiapky do sprchy, nepremokavé látky a oblečenie, podšívky, vankúše ap.). – Chlorovlákna (napríklad Thermolactyl*) ^Ochranná značka. – Bielizeň s kovovou výstužou, ktorá by sa mohla odtrhnúť. – Objemné predmety (prikrývky, periny ap.). – Nevyžmýkanú bielizeň. – Bielizeň, ktorú ste čistili horľavými chemickými prostriedkami.

ODPORÚČANÉ MNOŽSTVO:

– Prístroj má maximálnu kapacitu 8 kg.

3 - PROGRAMOVANIE

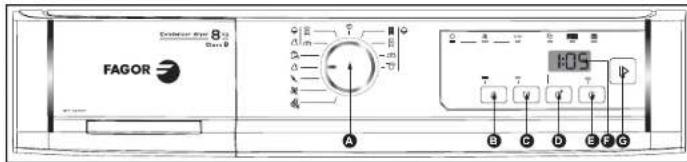

3.1 - OVLÁDACÍ PANEL

A Regulátor voľby programov

© Chladenie

E Oddialené zapnutie

G Štart/Pauza

B Zvonček

D Časový spínač

F Displej

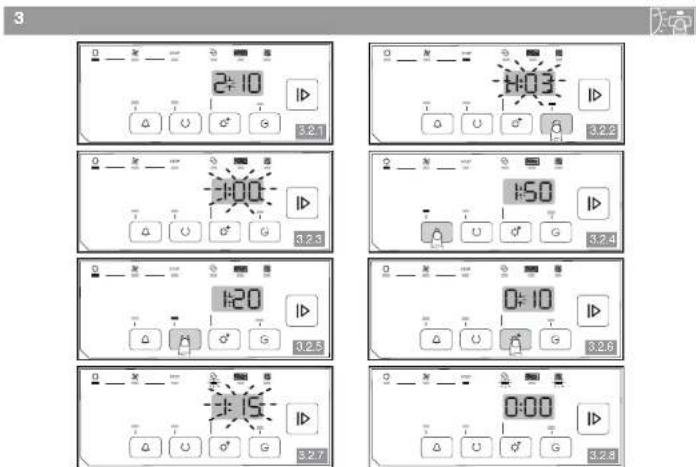

3.2 - PROGRAMOVANIE CYKLU SUŠENIA

Sušička je vybavená senzorom, ktorý sám zistí, kedy bielizeň dosiahla nastavený stupeň usušenia.

ZAPNUTIE PRÍSTROJA

- Skontrolujte, či je zapojený napájací kábel. Sušičku môžete zapnúť iba vtedy, keď sú dvierka dobre zatvorené.

- Otočením Regulátora voľby programov (otáča sa do obidvoch strán) si zvoľte požadovaný program (pozri tabuľku „Programy sušičky bielizne“ na nasledujúcich stranách).

Displej zobrazuje zostávajúci čas, ktorý je neustále počas cyklu sušenia upresňovaný.

Priebeh programu:

Sušenie - Chladnutie - Ukončenie programu

ODDIALENÉ ZAPNUTIE PROGRAMU (Obr. 3.2.2) - Pomocou Regulátora voľby programov A si zvoľte program.

- Stlačením tlačidla „Oddialené zapnutie" © © odložíte zapnutie programu vždy o hodinu, a to až do nastavenia zvoleného času spustenia (maximálne 24h00).

Voľbu potvrďte stlačením tlačidla „Štart/Pauza“ Displej F ukazuje čas, ktorý zostáva do spustenia programu. Posledná hodina sa odpočítava po minútach.

Hneď ako uplynie čas odloženého štartu, program sa sám spustí. Displej ukazuje čas, ktorý zostáva do konca programu. Čas sa neustále počas cyklu sušenia upresňuje.

VLOŽENIE ALEBO VYBRANIE BIELIZNE POČAS SUŠENIA

- Bielizeň vložte alebo vyberte a znova zatvorte dvierka.

- Stlačte tlačidlo „Zvonček” B. Po ukončení sušenia budú v priebehu jednej hodiny zaznievať každú minútu tri pipnutia, a to až do otvorenia dvierok alebo do vypnutia prístroja (Obr. 3.2.4).

FUNKCIA „PROTI KRČENIU“

Funkcia „Proti krčeniu“ slúži na pretrepanie bielizne každých 10 minút počas 24 hodín, až kým sa dvierka neotvoria alebo kým sa prístroj nevypne. Táto funkcia sa zapne po ukončení sušenia a slúži na to, aby sa bielizeň nestlačila.

Táto voľba umožňuje dosušiť bielizeň, ktorá je ešte vlhká (v prípade nerovnomernej náplne) alebo rýchlo usušiť malú náplň.

– Pomocou voliča programu vyberte program, ktorý je vhodný pre váš textil.

Teplota sušenia sa prispôsobí textilu vybraného programu.

Zberná nádoba sa počas cyklu sušenia naplnila. Prístroj vypnite počas cyklu.

Nápis „Plná nádoba“ a zostávajúci čas blikajú (Obr. 3.2.7).

Toto upozornenie zmizne po spustení nasledujúceho programu.

ZASTAVENIE PRÍSTROJA

Po ukončení programu sa rozsvieti nápis „STOP“ a na displeji sa objaví „0:00“ (Obr. 3.2.8).

Každý program sa končí niekoľkominútovou fázou chladnutia, aby bielizeň postupne vychladla.

- Funkcie „Zvonček“ a „Proti krčeniu“ zostávajú zapnuté z jedného programu na druhý. Jednoduchým stlačením tlačidiel môžete tieto funkcie vypnúť.

– V prípade, že dôjde k výpadku prúdu, prebiehajúci program sa zruší. V danom prípade musíte znova nastaviť celý program.

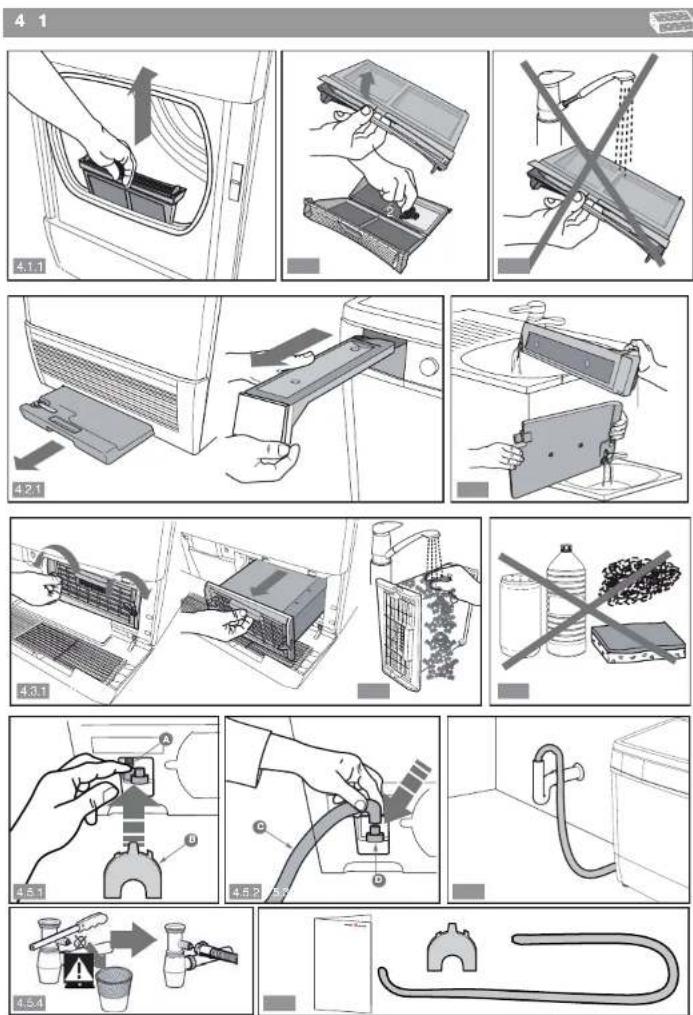

4 - BEŽNÁ ÚDRŽBA

4.1 - ČISTENIE FILTRA

Filter sa nachádza v dolnej časti sušičky. Filter sa nachádza v dolnej časti sušičky:

– Odstráňte ju z puzdra ťahom smerom nahor (Obr. 4.1.1)

– Znovu ho vložte do svojho bývania, tlačí to dobre dovnútra.

Priehradka je umiestnená v hornej alebo spodnej časti prístroja (v závislosti od modelu). Slúži na zbieranie vody vyžmýkanej z bielizne počas sušenia.

– Nádobu pri vyberaní ťahajte smerom k sebe (Obr. 4.2.1).

Zbernú nádobu na vodu je potrebné vyprázdňovať po každom cykle sušenia (Obr. 4.2.2). — Hrozí riziko zamrznutia: v prípade, že hrozí riziko zamrznutia, vyprázdnite zbernú nádobu na vodu. Premiestnenie prístroja: ak chcete prístroj premiestňovať alebo naklápať, vyprázdnite zbernú nádobu na vodu.

4.3 - ČISTENIE KONDENZÁTORA

– Vyklopte mriežku umiestnenú v prednej časti prístroja.

- Očistite kondenzátor a opatrne ho vyberte (Obr. 4.3.1).

– Z kondenzátora odstráňte chlpy. Očistite ho iba pod tečúcou vodou (Obr. 4.3.2).

- Po čistení sa uistite, či sú všetky hadičky „priechodné“ a lopatky čisté.

Kondenzátor založte znova na miesto, odistite ho a znova zaistite mriežku.

4.4 - ČISTENIE PRÍSTROJA

Ovládací panel, otvor bubna a povrch očistite špongiou alebo vlhkou handričkou namočenou vo vode a v tekutom čistiacom prostriedku.

– Dbajte, aby sa okolo sušičky bielizne nenahromadili chlpy.

– Tesnenie dvierok očistite vlhkou handričkou.

– Priehradku filtra očistite raz ročne vysávačom.

K dispozícii máte súpravu (*), vďaka ktorej voda z kondenzátora priamo odteká do odpadu (hadica + deflektor), aby ste nemuseli vylievať nádobu so skondenzovanou vodou po každom použití. Postup pripojenia súpravy:

– Rozložte dodanú hadicu Ⓐ a potlačte ju do vnútra prístroja (Obr. 4.5.1).

Koniec odtokovej hadice môžete pripojiť:

– Na vetraný sifón (Obr. 4.5.3).

– Na sifón vylevky (Obr. 4.5.4). Pri pripájaní na sifón musíte zložiť uzáver sifónu. Gumenú koncovku nasaďte až na doraz. V prípade potreby pridajte uťahovací krúžok (Obr. 4.5.4).

— (*) Táto súprava sa dodáva spolu s prístrojom (podľa modelu).

— Deflektor je nevyhnutné umiestniť pred pripojením odtokovej hadice, aby sa predišlo akémukoľvek vyprsknutiu v prípade odpojenia hadice.

4.6 - VÝMENA ŽIAROVKY (v závislosti od modelu) Žiarovku (typ E14-15 W/230 V) môžete vymeniť sami (Obr. 1.1). Postup:

– Odskrutkujte sklenený kryt umiestnený vľavo vo vnútri prístroja.

– Vytočte poškodenú žiarovku a vymeňte ju. – Opätovne na doraz naskrutkujte sklenený kryt.

Dôležité upozornenie: Pred výmenou žiarovky napájací kábel odpojte z elektrickej siete. Žiarovku vymieňajte, keď je prístroj VYCHLADNUTÝ.

5.A - TABUĽKA PROGRAMOV

Bežné programy Druh látky Výsledok sušenia
BAVLNA
Sušenie plus [IMAGE]	Bavlna (rifle, župany,...) Suchá bielizeň
Pripravené na odloženie [IMAGE]	Bavlna Suchá bielizeň
Pripravené na žehlenie [IMAGE]	Bavlna Mierne vlhká bielizeň
Žehlenie strojom [IMAGE]	Bavlna Vlhká bielizeň
VŠETKY LÁTKY [IMAGE]
Pripravené na odloženie [IMAGE]	Bežné látky Suchá bielizeň
Pripravené na žehlenie [IMAGE]	Bežné látky Mierne vlhká bielizeň
Iné programy sušenia
Košele [IMAGE]	Syntetická látka, ktorá sa ľahko žehlí	Suchá bielizeň
Syntetické vlákna [IMAGE]	Jemné syntetické látky Suchá bielizeň
Jemná bielizeň [IMAGE]	Velmi jemná bielizeň: hod-váb, spodná bielizeň z ľahkej syntetickej látky,...	Suchá bielizeň
Osvieženie a revetranie bielizne po dlhom skladovaní
Osvieženie [IMAGE]	Iné druhy látok 15 minút
Provzdušňování vlny [IMAGE]	Vlny 6 minút

5.B - ŠTANDARDNÉ PROGRAMY

ODPORÚČANÉ SKÚŠOBNÉ PROGRAMY PODĽA EN 61121 – SMERNICA 95/13/EHS

Počas používania sušičky môže dôjsť k istým problémom, skontrolujte preto nasledujúce body:

Problémy: Skontrolujte čk
Sušička sa nezapne:	- je zapojená zástrčka.- sů dvierka dobre zatvorené.- je kondenzátor dobre zaistený.- je tlačidlo „Štart“ stlačené (či nie je zapnuté prerušenie).
Doba sušenia je veľmi dlhá:	- nie je zanesený filter v bubne.- je bielizeň dostatočne vyžmýkaná (minimálne 500 otáčok/min., ale výsledok sušenia je lepši pri žmýkani nad 850 otáčkach/mln.).- teplota v mlestností nie je príliš vysoká, najmä vtedy ak je miestností veľmi malá: v prípade potreby otvorte dvere alebo okno.- nie je kondenzátor zanesený.- su priechodně vstupy a vystupy vzduchu, aby sa zaručila správne cirkulácia vzduchu.- zvolený program sušenia zodpovedá druhu bielizne uloženej v bubne.
Bielizeň je veľmi vlhká:	- nie je zanesený filter v bubne.- je zvolený typ sušenia správny: prepnite na vyšší program.- nie je kondenzátor zanesený chlpmi.
Bielizeň je veľmi suchá, veľmi pokrčená:	- zvolený program sušenia zodpovedá druhu bielizne uloženej v bubne.
Sušenie nie je homogénne:	- sa nesuší bielizeň z rôznych druhov látok (napr. plachta s riflami).- či bielizeň nebola do bubna vložená „rozložená“.- bubon nie je veľmi preťažený.
Syntetická bielizeň je nabitá elektrostatickým nábojom:	- bielizeň nie je veľmi suchá.- ste počas prania použili zmákčovadlo, pretože použivanie zmákčovadla do značnej miery odstráni problém spôsobený elektrostatikou.
Svieti kontrolné svetlo „Plná nádoba“:	- zberná nádoba na vodu je plná: po vyprázdnení ju znova správne založte na miesto až na doraz.
Aj keď je nádoba prázdna, svieti kontrolné svetlo „Plná nádoba“:	- je nádoba správne založená: zatlačte ju na doraz.- je kondenzátor dobre zaistený na obidvoch stranách.

ZÁSAHY

Prípadné zásahy na prístroji musí vykonať kvalifikovaný odborník spoločnosti. V telefonáte uveďte celé referenčné číslo prístroja (model, typ, sériové číslo). Tieto informácie sa nachádzajú na výrobnom štítku (Obr. 1.1).

POZNÁMKY
