NÁVOD K OBSLUZE SFE820CELX FAGOR

Sadu pro úpravu dostanete u prodejce. Pomocí této sady upevníte sušičku nad pračku. — Zkontrolujte si u prodejce, zda je sada pro zabu- dování spotřebičů nad sebe kompatibilní s Vaší pračkou. — Montáž musí z bezpečnostních důvodů provádět kvalifikovaný odborník. Důležité

Zkontrolujte cedulky na prádle: — Otočte a upevněte závěs .

— Utáhněte šrouby závěsu a .

Dvířka musí zůstat při odmontování a opě- tovném připevnění ve vodorovné poloze.

2.1 - PŘÍPRAVA PRÁDLA

— Zapněte zipy a patentky. — Odstraňte špatně přišité knoflíky, sponky, háčky. — Zavažte pásky, tkanice u zástěr, atp. — Vyprázdněte kapsy, zejména zapalovače a zápalky.

2.2 - VKLÁDÁNÍ PRÁDLA

— Otevřete dvířka zatlačením (Obr. 2.1). — Zkontrolujte, zda je filtr dobře uložený. — Vložte vyprané a odstředěné prádlo do bubnu. Prádlo při vkládání neskládejte a nepěchujte. — Zavřete dvířka. DOPORUČEN: — Nevkládejte poskvrněné prádlo; skvrny, které sušička usuší, již nelze většinou odstranit. — Při použití změkčovacích přípravků dodržujte pokyny výrobce. Normální sušení Mírné sušení Nesušit v sušičkách prádla

1.1 - CELKOVÝ POHLED

(Obr. 1.1) Ovládací panelSbìrná jímka vody(vysoké nebo nízké,závislosti na modelu) Filtr

Møí ka kondenzátoruŠtítek s údajiNastavitelné no ièky Světlo (závislosti na modelu)

1.6 - ZMĚNA SMĚRU OTEVÍRÁNÍ DVÍŘEK

(Obr. 2.2 - 2.3) Můžete změnit směr otevírání dveří následujícím postupem: — Vyjměte z čelní desky čtyři šrouby, které slouží k upevnění závěsů a odmontujte tak dvířka. BBAA V sušičce nesušte: — Výrobky obsahující materiály jako pryž (např. kou- pací čepice, vodu nepropouštějící textilie a oděvy, podšívky, podušky atd.). — Vlákna na bázi chloridů (např. Thermolactyl*) *chráněná značka. — Prádlo s kosticemi, které by se mohly oddělit. — Objemné kusy prádla (prošívané deky, péřové při- krývky atd.). — Prádlo, které nebylo odstředěno. — Prádlo, které bylo čištěno hořlavými chemikáliemi. DOPORUČENÉ DÁVKOVÁNÍ PRÁDLA: — Maximální kapacita spotřebiče je 8 kg. — Na vnější straně přístroje zaměňte zámek za krytku zámku .

— Otočte západku a upevněte ji na dvířka.

který je na opačné straně od západky. — Otočte a upevněte závěs a nechte šroub nedotažený. — Znovu umístěte dvířka na závěs .

PROSTŘEDÍ OCHRANA žIVOTNÍHO PROSTŘEDÍ Obal tohoto spotřebiče je vyroben z recyklovatel- ných materiálů. Přispějte k ochraně životního prostředí tím, že je umístíte do příslušného kontej- neru v místě Vašeho bydliště. Sušička obsahuje také mnoho recyklovatelných materiálů. Je označená výše uvedeným logem, které připomíná, že staré spotřebiče nepatří do domácího odpadu. Recyklace spotřebiče pro- bíhá podle evropské směrnice 2002/96/CE o recy- klaci odpadů z elektronického a elektrického zaří- zení. Obecní úřad nebo prodejce Vám sdělí, kde se nachází nejblíže Vašemu bydlišti sběrná místa pro staré spotřebiče. Důležité

Prosím, dodržujte následující pokyny: — Nepoužívejte v spotřebiči rozpouštědla. — Prádlo, které bylo čištěno přípravkem na odstraňování skvrn, rozpouštědlem nebo hořlavým přípravkem, nev- kládejte ihned po ošetření (riziko požáru nebo výbuchu). — Pokud je prádlo znečištěné olejem, acetonem, alkoholem, benzínem, kerosinem, odstraňovačem skvrn, ter- pentýnem nebo voskem, musí být tyto látky před vložením do sušičky odstraněné. — Pečlivě zkontrolujte cedulky našité na prádle s pokyny k praní a čištění. ÚSPORA ENERGIE — Odstřeďte vyprané prádlo na vysokou rychlost, zbývající vlhkost bude malá a také spotřeba energie bude nižší. — Naplňte sušičku na maximum, chcete-li dosáh- nout optimálního využití energie. Při plnění dodržujte dávkování prádla předepsaná v tomto návodu. — Po každém cyklu sušení vyčistěte filtr. — Kondenzátor čistěte dvakrát měsíčně. — Nezapomeňte přístroj vypnout, když cyklus je ukončen. Důležité

Před instalací a použitím si pozorně přečtěte návod k použití, abyste se seznámili s fungováním spotřebiče. Návod uschovejte. Spotřebič, který je určen pouze k domácímu použití, byl vyroben k sušení prádla. BEZPEČNOST INSTALACE — Elektrická instalace musí odolat maximálnímu výkonu, který je uveden na popisném štítku a zásuvka musí být řádně uzemněná. — Po celou dobu instalace musí být spotřebič odpo- jený ze sítě. — Doporučujeme, když spotřebič nepoužíváte, abyste ho vytáhli ze zásuvky. — Po instalaci spotřebiče musí zásuvka zůstat přís- tupná. — Pokud je přívodní kabel poškozen, je k zachování bezpečnosti nutné, aby elektrické práce provedl pouze kvalifikovaný elektrikář. — Spotřebič nesmí být nainstalován za uzamykatel- nými nebo posuvnými dveřmi nebo za dveřmi, které mají závěs na opačné straně než sušička, což by zabránilo úplnému otevření spotřebiče.

— Nenechávejte děti hrát si s spotřebičem a nepouš- tějte k němu domácí zvířata. — Obalové materiály uchovávejte mimo dosah dětí (např. plastové tašky, polystyrén apod.). Mohou být pro děti nebezpečné (riziko udušení). — Tento spotřebič mohou používat děti starší 8 let a osoby se sníženými tělesnými, smyslovými nebo mentálními schopnostmi nebo nemající odpovídající zkušenosti nebo znalosti, a to pokud jsou pod dos- tatečným dohledem nebo obdržely veškeré infor- mace, jak spotřebič bezpečně používat, a pochopily případná rizika.

1.2 - OKOLÍ SPOTŘEBIČE

— Při instalaci nechte kolem spotřebiče dostatek místa, aby mohl proudit vzduch (min. 1 cm). — Nedoporučujeme instalovat spotřebič na kobe- rec, který by bránil proudění vzduchu pod sušičkou. — Pokud je spotřebič nainstalován v malé uzavřené místnosti, během sušení otevřete dveře nebo okno.

1.3 - USTAVENÍ DO VODOROVNÉ POLOHY

(Obr. 1.2) Podle tvaru podlahy částečně zašroubujte nebo vyšroubujte jednu nebo více nastavitel- ných nožiček, aby byl spotřebič umístěn vodorovně a nekýval se.

— Chcete-li zabudovat spotřebič pod pracovní plo- chu, musíte buď zachovat původní laminátovou horní. — Z bezpečnostních důvodů nesmí být spotřebič v žádném případě používán bez horní desky.44

— Opakovaně stiskněte tlačítko “Odložený start” pro odložení startu nastaveného programu v intervalech po každou hodinu, dokud nenastavíte zvolený čas odloženého startu (maximálně 24 hodin). — Potvrďte tlačítkem “Start/Pausa”

Po ukončení programu se rozsvítí nápis „STOP“ a na displeji se objeví „0:00“ (Obr. 3.2.8). Kontrolky „Filtr” a „Plná nádržka“ připomí- nající, že je třeba vyčistit filtr a vylít vodu ze sběrné nádržky po ukončení každého sušicího cyklu. — Otočte Voličem programu do polohy „Stop“

— Vyprázdněte obsah sušičky. — Vyčistěte filtr a vylijte sběrnou nádržku na vodu (viz postup popsaný v kapitole „BĚŽNÁ ÚDRŽBA“).

Každý program je ukončen fází chlazení po dobu několika minut, což umožní postupné ochlazení prádla. Nevypínejte sušičku před koncem tohoto cyklu. POZNÁMKA: — Opce “Zvuková signalizace” a “Dodatečné sušení” zůstávají navolené pro jednotlivé programy. Opci lze deaktivovat jednoduchým stiskem i v prů- běhu programu. — Při výpadku dodávky elektrického proudu se právě probíhající program zruší. V takovém případě musíte znovu zopakovat všechny etapy programování.

Tato volba umožňuje dosušit prádlo, které je ještě vlhké (v případě nestejnorodé nálože) nebo rychle usušit malou nálož. — Pomocí Voliče programu vyberte program, který je vhodný pro váš textil. — Několikrát stiskněte tlačítko „Časový spínač“ a to až do obdržení požadované doby sušení (každým stiskem přidáte 10 minut (Obr.

Teplota sušení je přizpůsobená textilu vybraného programu. — Zapněte sušení stisknutím tlačítka “Start/Pauza”

Nádržka se během sušicího cyklu naplní. Přístroj se během programu vypne. Kontrolka „Plná nádržka“ a zbývající doba bli- kají (Obr. 3.2.7)

— Vyprázdněte sběrnou nádržku na vodu (viz pos- tup popsaný v kapitole „BĚŽNÁ ÚDRŽBA“). — Stisknutím tlačítka “Start/Pausa” spusťte opět program. UPOZORNĚNÍ

“ČIŠTĚNÍ KONDENZÁTORU”

Pravidelně Kontrolka “Kondenzátor” v pravi- delných intervalech bliká, čímž připomíná, že máte vyčistit kondenzátor. Toto upozornění zmizí při spuštění dalšího programu.

Volič nastavení programů Zvuková signalizace

Nemačkavý program Časový spínač

Sušička je vybavena čidlem, které samo zjistí, kdy prádlo dosáhlo nastaveného stupně usušení.

— Zkontrolujte, zda je šňůra napájení spotřebiče zasunuta do zásuvky. Spotřebič je možno spustit pouze v případě, že jsou dvířka dobře zavřená. — Nastavte program (viz dále, tabulka „Programy sušičky“) tak, že otáčíte voličem nastavení pro- gramu (možno otáčet oběma směry).

Sušení- Chlazení - Konec programuPrůběh programu: VYJMUTÍ NEBO PŘIDÁNÍ KUSU PRÁDLA BĚHEM SUŠENÍ — Stiskněte tlačítko “Start/Pausa” pro pře- rušení sušení, nebo přímo otevřete dvířka. Na displeji bliká (Obr. 3.2.3). — Přidejte nebo vyjměte kus nebo kusy prádla a znovu zavřete dvířka. — Pro opětovné spuštění cyklu stiskněte tlačítko “Start/Pausa” . ZMĚNA PROGRAMU NEBO PROBÍHAJÍCÍHO CYKLU SUŠENÍ — Pro přerušení sušení stiskněte tlačítko “Start/Pausa”. Na displeji bliká (Obr. 3.2.3). — Zvolte jiný program. — Pro opětovné spuštění cyklu stiskněte tlačítko “Start/Pausa” .

OPCE ZVUKOVÁ SIGNALIZACE

— Stiskněte tlačítko “Zvuková signalizace” Po ukončení sušení během jedné hodiny zazní každou minutu tři pípnutí, a to až do otevření dvířek nebo do vypnutí přístroje (Obr. 3.2.4).

Volba “Proti zmačkání” zajišťuje natřepávání textilií každých 10 minut v průběhu 24 hodin až do otevření dvířek nebo vypnutí spotřebiče. Provádí se po uko- nčení sušení, aby se textilie nezmačkaly. — Chcete-li tuto volbu nastavit, stiskněte tlačítko „Proti mačkání“ (Obr. 3.2.5)

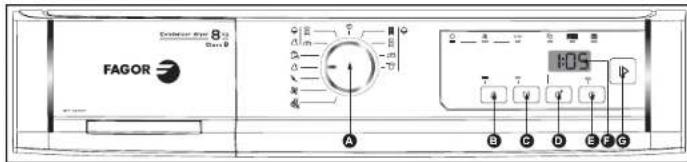

SFE-820CE A B C D E F G — Stiskněte tlačítko “Start/Pausa” , pro- gram se spustí. Displej ukazuje zbývající dobu, která je neustále během cyklu sušení upřesňována (Obr. 3.2.1).

Displej ukazuje dobu, která zbývá do spuštění programu. Poslední hodina se odpočítává po minu- tách. Jakmile uplyne doba odloženého startu, program se sám spustí. Displej ukazuje dobu, která zbývá do konce programu. Doba je neustále během cyklu sušení upřesňována. FF46

Program Druh textilie Výsledek sušení BAVLNA Sušení plus Bavlna Suché prádlo Připraveno k uložení Bavlna Suché prádlo Připraveno k žehlení Bavlna Lehce vlhké prádlo Mandlování Bavlna Vlhké prádlo Všechny typy tkanin Připraveno k uložení Běžné druhy tkanin Suché prádlo Mandlování Běžné druhy tkanin Lehce vlhké prádlo Ostatní sušící programy Košile Syntetika, tkaniny, které se snadno žehlí Suché prádlo Moderní vlákna Jemné tkaniny, syntetika Suché prádlo Jemné prádlo Velmi jemné tkaniny: hedvábí, spodní prádlo, lehká syntetika Suché prádlo Osvěžení a provětrání textilu po dlouhodobějším uložení Osvěžení a provětrání Ostatní tkaniny 15 minut Provětrání vlny Již suché vlněné úplety 6 minut Dávka I ”Suchá bavlna” 8 kg .... zvolte „Bavlna“ - připraveno k uložení Dávka II ”Bavlna připravená k žehlení” 8 kg .... zvolte „Bavlna“ - připraveno k žehlení Dávka III ”Tkaniny se snadnou údržbou” 4 kg .... zvolte „Moderní vlákna“

Je umístěný ve spodní části otvoru sušičky. Při jehočištění postupujte následovně:— Vyjměte filtr z uložení vytažením směrem zdolanahoru (Obr. 4.1.1)

— Otevřete filtr a vyčistěte filtr odstraněním tenkévrstvy nečistot, která ho pokrývá (Obr. 4.1.2)

— Uložte filtr zpět na místo, řádně ho zatlačte až nadoraz. Filtr v žádném případě neoplachujte pod proudem vody (Obr. 4.1.3). Je třeba čistit po každém cyklu sušení.

4.2 - VYPRÁZDNĚNÍ SBĚRNÉ NÁDRžKY

Sběrná jímka je umístěna horní nebo spodní částipřístroje (závislosti na modelu). Zachycuje vodu,která se uvolňuje z prádla během sušení.— Nádržku uvolněte vytažením k sobě (Obr. 4.2.1). nádržku na vodu vyprázdněte po každém sušicím cyklu (Obr. 4.2.2). — Nebezpečí námrazy: V případě nebezpečí nám- razy vyprázdněte sběrnou nádržku na vodu. Manipulace se spotřebičem: Chcete-li spotřebič přemístit nebo naklonit, vyprázdněte sběrnou nádržku na vodu.

4.3 - ČIŠTĚNÍ KONDENZÁTORU

Čištění kondenzátoru provádějte dvakrát měsíčně. — Než přistoupíte k čištění kondenzátoru, odpojte napájecí šňůru sušičky. — Vyklopte mřížku umístěnou na předním paneluspotřebiče.— Odblokujte kondenzátor (Obr. 4.3.1). — Opatrně ho vyjměte. Zbavte kondenzátor zplstna-tělých usazenin Obr. 4.3.2

— Opláchněte jej pouze pod tekoucí vodou z vodo-vodního kohoutku — Po vyčištění zkontrolujte, zda jsou všechny chla-dicí trubky jsou volné a žebra čistá.— Kondenzátor otřete.— Vraťte kondenzátor na místo, zablokujte jej azaklapněte mřížku. Při zpětné montáži přidržujte kondenzátor zatlačený na doraz do ložného prostoru a zablokujte.

4.4 - ČIŠTĚNÍ SPOTŘEBIČE

K čištění ovládacího panelu, přístupu do bubnu apovrchu tělesa sušičky používejte vždy jen houbunebo hadřík namočený v mýdlové vodě.— Dbejte, aby se okolo sušičky nehromadily nečis-toty.— Očistěte těsnění dvířek vlhkým hadříkem.— Jednou za rok očistěte uložení filtru pomocí vysa-vače. — V každém případě je zakázáno používat abra- zivní čistící prostředky v prášku, kovové nebo umělohmotné houbičky a Čistidla na bázi alkoholu (Obr. 4.4).

4.5 - PŘÍMÉ VYPUŠTĚNÍ VODY Z KONDENZACE

(Zásobník topmodelky pouze) Pokud se chcete vyhnout vyprazdňování sběrnénádržky po každém použití sušičky, můžete namon-tovat soupravu pro přímý odvod vody z kondenzá-toru do odpadu (hadice + Vodicí plech) s použitímnásledujícího postupu:— Vymontujte stávající hadici a zastrčte ji dovnitřsušičky (Obr. 4.5.1). — Přisvorkujte vodicí plech nad čerpadlo (Obr.

— Připojte hadici soupravy na nást avec přís-troje (Obr. 4.5.2). Konec odvodní hadice můžete připojit:- na sifón ventilace (Obr. 4.5.3). - na odtokový sifón (Obr. 4.5.4). Při připojení k sifónu musíte sundat sifónový uzávěr.Potom nasaďte nadoraz gumový nástavec. V pří-padě potřeby namontujte sponu (Obr. 4.5.4). — (*) Tato sada se dodává se spotřebičem nebo ji obdržíte od servisního oddělení pod číslem (závis- losti na modelu). — Vodicí plech musí být nutně umístěna před pří- pojkou odvodní hadice, aby v případě rozpojení hadice nedošlo k vystřikování vody.

4.6 - VÝMĚNA žÁROVKY

(závislosti na modelu) Chcete-li sami vyměnit žárovku (typ E14-15 W/ 230 V) (Obr. 1.1)

Použijte následující postup — Odšroubujte kryt umístěný uvnitř sušičky.— Odšroubujte vadnou žárovku a vyměňte ji. — Našroubujte kryt nazpět.

Před započetím výměny žárovky odpojte ze sítě napájecí šňůru. Výměnu žárovky je nutno provádět ZA STU- DENA.49

Při používání sušičky se mohou objevit některé závady. V následující tabulce uvádíme body, které je v takovýchpřípadech třeba zkontrolovat: Závady: Zkontrolujte, zda: Sušička nejde spustit: - je elektrická zástrčka zapojena do sítě. - je zmáčknuté tlačítko Start. - jsou dvířka dobře zavřena. - kondenzátor je dobře zablokován. Doby sušení jsou příliš dlouhé: - filtr v bubnu není zanesený zplstnatělým odpadem. - je náplň dostatečně odstředěna (nejméně při 500 ot/min, přičemž k optimálnímu času sušení je třeba odstředění při 850 ot/min). - teplota v místnosti není příliš vysoká, zejména je-li místnost malá. V případě potřeby otevřete dveře nebo okno. - kondenzátor není zanesený. - vstupy a výstupy vzduchu jsou dostatečně volné, aby byla zajištěna potřebná cirkulace. - zvolený program sušení odpovídá typu prádla v bubnu. Prádlo je příliš vlhké: - filtr v bubnu není zanesený zplstnatělým odpadem. - volba typu sušení je správná (zda není příliš nízká): přejděte na vyšší program, nebo prodlužte dobu sušení. - kondenzátor není zanesený zplstnatělým odpadem. Prádlo je příliš suché, příliš zmačkané: - zvolený program sušení odpovídá typu prádla v bubnu. Sušení není rovnoměrné: - náplň neobsahuje příliš odlišné typy prádla (např. prostěradla a džínsy). - prádlo bylo vloženo do bubnu dostatečně „rozložené“. - buben není přetížený. Prádlo ze syntetických vláken je nabité statickou elektřinou: - prádlo není příliš suché. - jste použili při praní avivážní prostředek, který značně přispívá ke zmírnění problémů spojených se statickou elektřinou. Svítí kontrolka “plná nádržka”: - není sběrná nádržka na jímání vody plná: vyprázdněte ji a nasaďte nazpět; dbejte, aby dobře zapadla do prostoru uložení. Svítí kontrolka “plná nádržka”, ale nádržka je prázdná: - je nádržka dobře osazena: zatlačte ji řádně na doraz. - je kondenzátor řádně zablokovaný po obou stranách. OPRAVY Případné opravy spotřebiče musí provádět kvalifikovaný pracovník. Voláte-li do servisu, uveďte veškerépotřebné údaje (model, typ, číslo série). Tyto údaje jsou uvedeny na štítku spotřebiče (Obr. 1.1). NOTA
