GEBRUIKSAANWIJZING SFE820CELX FAGOR

Een aanpassingskit is verkrijgbaar bij uw ver- koper. Met deze kit kan de droogtrommel boven op uw wasmachine bevestigd worden. — Controleer bij uw verkoper of de bovenbouwkit compatibel is met uw wasmachine. — Uit veiligheidsoverwegingen, moet de montage uit- gevoerd worden door een vakman. Belangrijk: Controleer de etiketten op het wasgoed:

2.1 - VOORBEREIDING VAN HET WASGOED

— Doe ritsen en drukknopjes dichts. — Haal slecht vast zittende knopen, spelden en vei- ligheidsspelden, nietjes enz.. weg. — Doe riemen, bandjes van schorten enz.. dicht. — Leeg de zakken, vooral aanstekers en wedstrij- den.

2.2 - PLAATSEN VAN HET WASGOED

— Doe het laadvenster open door op het knopje te drukken (Fig. 2.1)

— Controleer of de filter wel op zijn plaats zit. — Plaats het gewassen en gecentrifugeerde was- goed in de trommel zonder het aan te drukken of te vouwen. — Doe het laadvenster dicht. AANBEVELINGEN: — Plaats geen wasgoed met vlekken; vlekken die in een wasdroger gedroogd worden, kunnen over het algemeen niet meer verwijderd worden. — Bij het gebruik van verzachters, respecteer de aanbevelingen van de fabrikant. Normaal drogen Zacht drogen Drogen in trommel verboden

Rooster condensor Typeplaatje Verstelbare poten Lamp (volgende model)

Niet droogtrommel: — De artikels die materialen zoals rubber bevatten (bijvoorbeeld douchekapje, waterdichte textiel en kleding, voeringen, hoofdkussens, enz.). — Chloorvezels (Thermolactyl* bijvoorbeeld) *Gedeponeerd handelsmerk. — Het wasgoed dat voorzien is van beugels die los kunnen komen. — Grote stukken (dekbed enz..). — Wasgoed dat niet is gecentrifugeerd. — Wasgoed dat is gereinigd met chemische ontvlam- bare middelen. AANGERADEN HOEVEELHEID: — De maximale capaciteit van het apparaat is 8 kg. Belangrijk: Voordat u het apparaat installeert en gaat gebruiken, moet u deze gebruikershand- leiding aandachtig doorlezen om met het apparaat vertrouwd te raken; bewaar deze op een vei- lige plek. Dit apparaat is exclusief bestemd voor huishoudelijk gebruik en is gemaakt voor het drogen van wasgoed. BEVEILIGING INSTALLATIE — De elektrische installatie moet voldoende vermo- gen hebben om te kunnen functioneren met het maximale vermogen van de machine, dat vermeld staat op het typeplaatje; het stopcontact moet op reglementaire wijze geaard zijn. — Zolang de installatie van de droogtrommel niet vol- ledig tot stand is gebracht, mag u hem niet aanslui- ten op het stroomnet. — Het beste is om de stekker bij het apparaat niet gebruikt. — De contactdoos moet altijd toegankelijk zijn en blijven, zelfs nadat het apparaat geïnstalleerd is. — Wanneer de voedingskabel beschadigd is, dient u de reparatiewerkzaamheden alleen toe te vertrou- wen aan een gekwalificeerde elektricien ter vermij- ding van elk gevaar. — Het apparaat mag niet worden geïnstalleerd ach- ter een deur die vergrendeld kan worden of achter een schuifdeur of achter een deur die scharniert in een richting die tegenovergesteld is aan die van de wasdroger, hetgeen het volledig openen van de deur zal belemmeren. MILIEUBESCHERMING VOOR MILIEUBESCHERMING Het verpakkingsmateriaal van dit apparaat is recy- clebaar. Help het milieu te beschermen door deze apparaten weg te gooien in gemeentecon- tainers die voor dat doel geplaatst zijn. Uw wasdroger bevat eveneens een aanzienlijk aantal recycleerbare materialen. De machine is voorzien van het onderstaande logo om u eraan te herinneren dat gebruikte apparatuur niet vermengd mag worden met ander afval. De recy- clage van het apparaat wordt op die manier uitge- voerd conform de Europese richtlijn 2002/96/CE die betrekking heeft op de verwijdering van elektri- sche en elektronische apparatuur. Neem contact op met uw gemeente of het bedrijf waar u het appa- raat gekocht hebt voor informatie over inzamelpun- ten van gebruikte apparatuur die zich het dichtst in de buurt van uw woonadres bevinden. KINDERBEVEILIGING — Zorg ervoor dat kinderen niet met het apparaat kunnen spelen en houd huisdieren uit de buurt. — Houd al het verpakkingsmateriaal buiten bereik van kinderen (bijvoorbeeld: plastic zakken, polysty- reen enz..), deze kunnen gevaar opleveren voor kin- deren: verstikkingsgevaar. — Dit apparaat mag gebruikt worden door kinderen vanaf de leeftijd van 8 jaar en door personen met verminderde lichamelijke, sensorische of geeste- lijke capaciteiten of personen zonder ervaring met of kennis van het apparaat, wanneer zij daarbij begeleiding krijgen of wanneer ze de juiste instruc- ties hebben ontvangen voor het veilige gebruik van het apparaat en zij de gevaren begrijpen die dat gebruik inhoudt. Belangrijk: Let op de volgende richtlijnen: — Geen oplosmiddelen gebruiken in het apparaat. — Plaats geen was in de trommel die direct voorafgaand behandeld is met een vlekverwijderaar, oplosmiddel of een brandbaar product (brand- of explosiegevaar). — Vuil dat stoffen bevat zoals olie, aceton, alcohol, benzine, kerosine, vlekverwijderaar, terpentine of was dienen te worden verwijderd voordat u het wasgoed in het apparaat droogt. — Neem de etiketten met de onderhoudsvoorschriften op het wasgoed in acht. ENERGIEBESPARINGEN — Centrifugeer het wasgoed op hoge snelheid zodat het zo droog mogelijk is, op deze manier zult u energie besparen. — Laad het apparaat tot aan zijn maximale capaciteit met het oog op een optimaal gebruik van de ener- gie. Hierbij de vermeldingen met betrekking tot de hoeveelheden die wij in deze gids geven in acht nemen. — U moet de filter na iedere droogcyclus schoonma- ken. — De condensor twee keer per maand schoonma- ken. — Schakelen uw inrichting wanneer de cyclus wordt beëindigd.

1.2 - OMGEVING HET APPARAAT

— Laat tijdens de installatie rondom het apparaat ruimte vrij (minimaal 1 cm) voor luchtcirculatie. — Het wordt afgeraden het apparaat op een tapijt of vloerbedekking te installeren om de luchtcirculatie aan de basis ervan niet te belemmeren. — Wanneer uw apparaat geïnstalleerd wordt in een gesloten ruimte, dient u tijdens het drogen een deur of venster te openen.

1.3 - WATERPAS ZETTEN

(Fig. 1.2) Afhankelijk van de gesteldheid van de bodem, dient u een of meerdere stelvoetjes in- of uit te draaien om het apparaat goed horizon- taal en stabiel te plaatsen.

NBOUWEN — Als u het apparaat inbouw onder een werkvlak, moet u de oorspronkelijke bovenkant bijhouden. — In geen geval mag het apparaat zonder bovenkant werken. — Verwissel scharnier van plaats en zet die vast.

— Verwissel de sluitpen en maak die weer in de deur vast. — Zet de schroef vast aan de tegenovergestelde zijde van de sluitpen. — Verwissel scharnier van positie en zet die vast zonder de schroef helemaal aan te draaien. — Plaats de deur opnieuw op scharnier .

— Verwissel vergrendeling met afdekking . EEFF Tijdens de werkzaamheden van demontage en montage moet de deur in horizontale positie gehouden worden.

1.6 - OMZETTEN VAN DE OPENINGSRICHTING VAN

HET LAADVENSTER (Fig. 2.2 - 2.3) Wijziging van de openingsrichting van de deur: — Verwijder de 4 schroeven uit het voorpaneel waar- mee de scharnieren en vastzitten. BBAA — Draai de schroeven aan van de scharnieren en

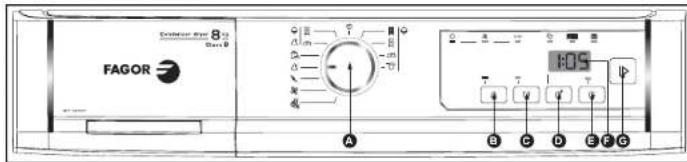

— Selecteer het door u gewenste programma met behulp van de Programmaknop

Wanneer het programma klaar is, gaat het controle- lampje “STOP” branden en geeft de display “0:00“ aan (Fig. 3.2.8). De controlelampjes “Filter” en “Bak vol” beurtelings knipperen om u eraan te herinneren dat u de filter moet schoonmaken en de wateropvang- bak moet legen na iedere droogcyclus. — Draai de Programmakeuzeknop in de stand “Stop” . — Haal het wasgoed uit de droogtrommel. — Maak de filter schoon en leeg de wateropvangbak (zie hoe in het hoofdstuk “NORMAAL ONDER- HOUD”). AFKOELINGSFASE Elk programma eindigt met een afkoelingsfase van enkele minuten, om het wasgoed geleidelijk aan te laten afkoelen. Stop de droogtrommel niet vooraleer deze cyclus voltooid is. OPMERKING: — De opties “Bel” en “Antikreuk” blijven geselec- teerd voor de volgende programma’s. U kunt deze opties uitzetten door op de knop te drukken. — Na een stroomonderbreking wordt het aan de gang zijnde programma geannuleerd. U moet dan alle programmeringen opnieuw instellen.

OPTIE TIJDSINSTELLING Met deze functie kunt u het drogen van bepaalde stukken voltooien die nog niet droog genoeg zijn (bij een niet homogene lading) of om snel kleine ladingen te drogen. — Selecteer het programma dat geschikt is voor de materiaalsoorten met behulp van de Programmaknop . — Druk daarna een aantal malen op de toets “Tijdsinstelling” totdat u de gewenste droogtijd ingesteld hebt. De tijd verspringt met intervallen van 10 minuten (Fig. 3.2.6)

De droogtemperatuur wordt aangepast aan de materiaalsoort van het geselecteerde programma. — Start de droogcyclus door te drukken op de toets “Start/Pause”

De bak is vol tijdens de droogcyclus. Het apparaat stop midden in het programma. Het controlelampje “Bak vol” evenals de res- terende tijd knipperen (Fig. 3.2.7)

— U moet de wateropvangbak legen (zie hoe in het hoofdstuk “NORMAAL ONDERHOUD”). — Druk op “Start/Pause” om het pro- gramma verder te doen gaan.

Kreukelvrij Tijdsinstelling

Uitgestelde start Display

Uw wasdroger beschikt over een sensor die automatisch het moment detecteert waarop uw wasgoed de gese- lecteerde droogte heeft bereikt.

AANZETTEN VAN HET APPARAAT

— Controleren of het snoer naar behoren is aanges- loten. Het apparaat kan alleen aangezet worden als de deur is gesloten. — Kies het programma uit (zie tabel “programma’s van de droogtrommel”) door de Programmaknop te draaien (kan in beide richtingen gedraaid worden). — Druk op “Start/Pause” . Het programma gaat van start. De Display geeft de resterende tijd aan die, naarmate de droogcyclus vordert, steeds nauwkeu- riger wordt (Fig. 3.2.1).

Drogen - Afkoelingsfase - Einde programmaVerloop van het programma: — Draai de knop “Uitgestelde start” om het daadwerkelijke opstarten van het programma met trappen per uur uit te stellen totdat u de gewenste uitgestelde tijdsduur hebt verkregen (maximaal

— Valideren door te drukken op de toets “Start/Pause”

De display geeft de resterende tijd aan voordat het programma begint. Het laatste uur wordt afgeteld in minuten. Op de uitgestelde startfase zal het programma starten en zal de display de resterende tijd weerge- ven, met een nauwkeurigheidsgraad die in de loop van de droogcyclus steeds preciezer wordt.

EEN STUK WASGOED AAN DE LADING TOEVOE- GEN OF ERUIT HALEN TIJDENS DE DROOGCYCLUS — Druk op “Start/Pause” om de droogcy- clus te stoppen of open de deur. Het Display knippert (Fig. 3.2.3). — Doe het te drogen wasgoed erbij of haal de gewenste stukken wasgoed uit de machine en doe de deur weer dicht. — Druk op de toets “Start/Pause” om de droogcyclus verder te laten gaan.

WIJZIGEN VAN DE GEPROGRAMMEERDE INSTEL-

LING OF EEN IN GANG ZIJNDE WASCYCLUS — Druk op “Start/Pause” om de droogcy- clus te stoppen. Het Display knippert (Fig. 3.2.3). — Kies een ander programma uit. — Druk op de toets “Start/Pause” om de droogcyclus verder te laten gaan. OPTIE BEL — Druk op de toets “Bel” . Op het einde van de droogcyclus zullen 3 korte pieptonen om de 1 minuten, tijdens 1 uur, klinken tot u de deur opent of het apparaat stopzet (Fig. 3.2.4). OPTIE ANTIKREUK Bij de optie “Antikreuk” zal het textiel om de 10 minuten gedraaid worden gedurende 24 uren, tot de deur geopend wordt of het apparaat stopgezet wordt. De optie treedt in werking op het einde van de droogcyclus en voorkomt dat het textiel op een hoopje blijft liggen. — Om de optie te selecteren, druk op de toets “Antikreuk” (Fig. 3.2.5)

De filter is aangebracht in het onderste deel van hetlaadvenster van de droogtrommel. Om hem schoonte maken:— De filter uit zijn holte halen door hem van benedennaar boven te trekken (Fig. 4.1.1).— de filter openen en de filter schoonmaken door hetdunne laagje pluisjes dat zich erop heeft vastgezet,te verwijderen(Fig. 4.1.2).— Zet hem terug op zijn plaats en druk hem stevigaan. De filter mag absoluut niet onder de kraanworden gereinigd (Fig. 4.1.3).Wij herinneren u eraan dat de filter na iederedroogcyclus moet worden schoongemaakt.

4.2 - LEGEN OPVANGBAK

De bak is gelegen aan de boven-of onderkant vanhet toestel (volgende model). Het herstelt het ont-trokken water uit kleding tijdens het drogen.— Om deze bak te legen, moet u hem uit zijn holtehalen door hem naar u toe te trekken (Fig. 4.2.1).De opvangbak moet na iedere droogcyclusworden geleegd (Fig. 4.2.2).— Bij vorstgevaar: als er vorstgevaar bestaat, moetu de wateropvangbak legen. — Verplaatsen van het apparaat: eerst de waterop-vangbak legen voordat u het apparaat gaat ver-plaatsen of laat kantelen.

4.3 - SCHOONMAKEN VAN DE CONDENSOR

De condensor moet twee keer per maandworden schoongemaakt.— Het snoer uit de contactdoos halen voordat u decondensor schoon gaat maken.Om hem schoon te maken:— Het rooster aan de voorzijde van het apparaatlaten kantelen.— De condensor loshalen en hem er voorzichtig uithalen (Fig. 4.3.1).— Het pluis van de condensor afhalen en hem alleenschoonmaken met water onder de kraan (Fig. 4.3.2).Na het schoonmaken controleren of alle buizen“ontstopt” zijn en of de ribben schoon zijn. — Hem voorzichtig opwrijven.De condensor terugmonteren, vergrendelenen het rooster weer op zijn plaats vastklip-pen.

4.4 - SCHOONMAKEN VAN HET APPARAAT

Om het bedieningspaneel, de rand van de trommel,de behuizing schoon te maken mag u alleen eenspons of een vochtige doek gebruiken met water envloeibare zeep.— Zorg ervoor dat er zich geen afval opeen kanhopen om de droogtrommel heen. — De afdichting van het laadvenster schoonmakenmet een vochtige doek. — U moet het filtervakje één keer per jaar met destofzuiger schoonmaken. — Nooit en te nimmer, gebruiken schuurpoeder,sponsjes van metaal of plastic en producten opalcoholbasis (alcohol, verdunner enz..) (Fig. 4.4).

4.5 - RECHTSTREEKSE AFVOER VAN HET

CONDENSVOCHT(Lade top modellen)Om te voorkomen dat u de wateropvangbak naiedere cyclus moet legen, kunt u het condenswaterdirect op het riool aansluiten met behulp van de kit(*) die hiervoor beschikbaar is (slang + Deflector).Hiertoe:— Moet u de bestaande slang loshalen en hemin het apparaat duwen(Fig. 4.5.1).— Klik de deflector boven op de pomp (Fig.4.5.1).— de slang van de kit aansluiten op hetopzetstuk van het apparaat(Fig. 4.5.2).U kunt het uiteinde van de afvoerslang aansluitenofwel:- op een geventileerde sifon (Fig. 4.5.3).- op de sifon van de gootsteen (Fig. 4.5.4).Bij het aansluiten van de slang op de sifon moet ude afsluiter van de sifon verwijderen. Dan het rubberuiteinde er helemaal in steken. Zonodig een klem-beugel aanbrengen (Fig. 4.5.4).— (*) Deze kit wordt geleverd met het apparaat ofis beschikbaar bij de Dienst Na Verkoop (naarge-lang model).— Deflector moet absoluut voor de aansluiting vande afvoerslang worden geplaatst om te voorko-men dat het water opspat in het geval de slang los-schiet.

4.6 - VERVANGEN VAN DE GLOEILAMP

modelltőlfüggően U kunt zelf de gloeilamp van het type E14-15W/230Vvervangen (Fig. 1.1). Ga als volgt te werk: Het afdekkapje dat zich bevindt aan de linkerkant inhet apparaat losdraaien. — De stukke gloeilamp losdraaien en vervangen. — Het afdekkapje weer op zijn plaats brengen.

AANBEVOLEN PROGRAMMA’S VOOR DE PROEVEN VOLGENS EN 61121 – RICHTLIJN 95/12/CEE 5.A - DE PROGRAMMA’S VAN DE DROOGTROMMEL Dagelijkse programma’s Aard van het wasgoed Droogresultaat KATOEN Denimstof Katoen Droog Klaar om op te bergen Katoen Droog Klaar om te strijken Katoen Lets vochtig Machinaal strijken Katoen Vochtig ALLE TEXTIELWAREN Klaar om op te bergen Normale textielwaren Droog Klaar om te strijken Normale textielwaren Lets vochtig Overige droogprogramma’s Overhemden Synthetisch, Eenvoudig te strijken Droog Moderne vezels Fijne textielwaren, synthetisch Droog Fijne was Zeer fijne textielwaren : zijde, lingerie, lichte synthetische textielwaren Droog Textielwaren opfrissen en luchten na een langdurig verblijf in de kast Fris luchten Overige textielwaren 15 minuten Wolverluchter wol 6 minuten Lading I ” Droog katoen” 8 kg .... kiezen “Katoen” - klaar om op te bergen LadingII ”Katoen klaar om te strijken” 8 kg .... kiezen “Katoen” - klaar om te strijken LadingIII ”Textiel waren eenvoudig inonderhoud” 4 kg .... kiezen “Moderne vezels”Belangrijk Het netsnoer uit de contactdooshalen voordat u de gloeilamp gaat vervan-gen. Het lampje moet KOUD vervangen worden.65

Tijdens het gebruik van de droogtrommel kunnen enkele incidenten optreden, hier volgen de punten die u in datgeval moet nagaan: INGREPEN Eventuele ingrepen op het apparaat moeten worden uitgevoerd door een voor dit merk erkende vakman. Als ude vakman belt moet u de volledige referentie van het apparaat vermelden (model, type, serienummer). Dezegegevens staan op het typeplaatje (Fig. 1.1). NOTA

Storingen: Controleren of: De droogtrommel wil niet starten: - de steker wel in de contactdoos is gestoken. - de toets Start is ingedrukt. - het laadvenster goed is gesloten. - de condensor is naar behoren vergrendeld. De droogtijden zijn veel te lang: - de filter in de trommel vol pluis zit. - het wasgoed wel goed is gecentrifugeerd (min. 500 t/min zij het dat wasgoed gecentrifugeerd met 850 t/min minder lang in de droogtrommel hoeft). - de temperatuur in het vertrek niet te hoog is, vooral als het vertrek klein is: zonodig de deur of een raam openzetten. - de condensor is niet vuil. - de luchtin- en uitlaat zijn voldoende vrij om een behoorlijke luchtstroom te waarborgen. - het gekozen droogprogramma overeenkomt met het soort wasgoed dat u in de trommel hebt gedaan. Het wasgoed is te vochtig: - de filter in de trommel vol pluis zit. - u de juiste type droogcyclus hebt gekozen (te laag) stel een hoger programma in of voer de droogtijd op. - de condensor is niet verstopt met pluisjes. Het wasgoed is te droog en gekreukeld: - de gekozen droogtijd niet te lang is: het is beter een te korte dan een te lange droogtijd in te stellen, als het wasgoed te droog is, is het lastig te strijken. Het wasgoed is niet gelijkmatig droog: - de lading wasgoed niet is samengesteld uit textielwa- ren van te verschillende aard (bv. Laken met spijker- broek). - het wasgoed wel goed “uitgevouwen” in de trommel is gedaan. - de trommel niet overbelast is. De stukken wasgoed van synthetisch materiaal zitten vol statische elektrici- teit: - het wasgoed niet te droog is. - gebruik wasverzachter tijdens het wassen, dit product maakt het mogelijk problemen mbt statische elektrici- teit te beperken. Het controlelampje “Bak vol” gaat branden: - de wateropvangbak is vol: u moet hem legen en dan weer netjes op zijn plaats brengen door hem helemaal in zijn holte te steken. Het controlelampje “Bak vol” gaat branden maar de bak is leeg: - de bak moet goed op zijn plaats geschoven zijn: druk hem helemaal naar achteren. - de condensor is vergrendeld aan beide zijden.66
