GEBRUIKSAANWIJZING 1SF70CB FAGOR

Droogtrommel met condensatie

1.5 - KOLOMONTAGE Een aanpassingskit is verkrijgbaar bij uw ver-

koper. Met deze kit kan de droogtrommel

boven op uw wasmachine bevestigd worden.

— Controleer bij uw verkoper of de bovenbouwkit

compatibel is met uw wasmachine.

— Uit veiligheidsoverwegingen, moet de montage uit-

gevoerd worden door een vakman.

Controleer de etiketten op het wasgoed:

2.1 - VOORBEREIDING VAN HET WASGOED

— Doe ritsen en drukknopjes dichts.

— Haal slecht vast zittende knopen, spelden en vei-

ligheidsspelden, nietjes enz.. weg.

— Doe riemen, bandjes van schorten enz.. dicht.

— Leeg de zakken, vooral aanstekers en wedstrij-

2.2 - PLAATSEN VAN HET WASGOED

— Doe het laadvenster open door op het knopje te

— Controleer of de filter wel op zijn plaats zit.

— Plaats het gewassen en gecentrifugeerde was-

goed in de trommel zonder het aan te drukken of te

— Doe het laadvenster dicht.

— Plaats geen wasgoed met vlekken; vlekken die in

een wasdroger gedroogd worden, kunnen over het

algemeen niet meer verwijderd worden.

— Bij het gebruik van verzachters, respecteer de

aanbevelingen van de fabrikant.

Lamp (volgende model)

DD EE FF GG Niet droogtrommel:

— De artikels die materialen zoals rubber bevatten

(bijvoorbeeld douchekapje, waterdichte textiel en

kleding, voeringen, hoofdkussens, enz.).

— Chloorvezels (Thermolactyl* bijvoorbeeld)

*Gedeponeerd handelsmerk.

— Het wasgoed dat voorzien is van beugels die los

— Grote stukken (dekbed enz..).

— Wasgoed dat niet is gecentrifugeerd.

— Wasgoed dat is gereinigd met chemische ontvlam-

AANGERADEN HOEVEELHEID:

— De maximale capaciteit van het apparaat is

7 kg of 8 kg (naar gelang model).

Voordat u het apparaat installeert en gaat gebruiken, moet u deze gebruikershand-

leiding aandachtig doorlezen om met het apparaat vertrouwd te raken; bewaar deze op een vei-

lige plek. Dit apparaat is exclusief bestemd voor huishoudelijk gebruik en is gemaakt voor het drogen van

BEVEILIGING INSTALLATIE

— De elektrische installatie moet voldoende vermo-

gen hebben om te kunnen functioneren met het

maximale vermogen van de machine, dat vermeld

staat op het typeplaatje; het stopcontact moet op

reglementaire wijze geaard zijn.

— Zolang de installatie van de droogtrommel niet vol-

ledig tot stand is gebracht, mag u hem niet aanslui-

ten op het stroomnet.

— Het beste is om de stekker bij het apparaat niet

— De contactdoos moet altijd toegankelijk zijn en

blijven, zelfs nadat het apparaat geïnstalleerd is.

— Wanneer de voedingskabel beschadigd is, dient u

de reparatiewerkzaamheden alleen toe te vertrou-

wen aan een gekwalificeerde elektricien ter vermij-

ding van elk gevaar.

— Het apparaat mag niet worden geïnstalleerd ach-

ter een deur die vergrendeld kan worden of achter

een schuifdeur of achter een deur die scharniert in

een richting die tegenovergesteld is aan die van de

wasdroger, hetgeen het volledig openen van de

deur zal belemmeren.

MILIEUBESCHERMING VOOR MILIEUBESCHERMING Het verpakkingsmateriaal van dit apparaat is recy-

Help het milieu te beschermen door deze

apparaten weg te gooien in gemeentecon-

tainers die voor dat doel geplaatst zijn. Uw

wasdroger bevat eveneens een aanzienlijk

aantal recycleerbare materialen. De

machine is voorzien van het onderstaande logo om

u eraan te herinneren dat gebruikte apparatuur niet

vermengd mag worden met ander afval. De recy-

clage van het apparaat wordt op die manier uitge-

voerd conform de Europese richtlijn 2002/96/CE

die betrekking heeft op de verwijdering van elektri-

sche en elektronische apparatuur. Neem contact

op met uw gemeente of het bedrijf waar u het appa-

raat gekocht hebt voor informatie over inzamelpun-

ten van gebruikte apparatuur die zich het dichtst in

de buurt van uw woonadres bevinden.

— Zorg ervoor dat kinderen niet met het apparaat

kunnen spelen en houd huisdieren uit de buurt.

— Houd al het verpakkingsmateriaal buiten bereik

van kinderen (bijvoorbeeld: plastic zakken, polysty-

reen enz..), deze kunnen gevaar opleveren voor kin-

deren: verstikkingsgevaar.

— Dit apparaat mag gebruikt worden door kinderen

vanaf de leeftijd van 8 jaar en door personen met

verminderde lichamelijke, sensorische of geeste-

lijke capaciteiten of personen zonder ervaring met

of kennis van het apparaat, wanneer zij daarbij

begeleiding krijgen of wanneer ze de juiste instruc-

ties hebben ontvangen voor het veilige gebruik van

het apparaat en zij de gevaren begrijpen die dat

Let op de volgende richtlijnen:

— Geen oplosmiddelen gebruiken in het apparaat.

— Plaats geen was in de trommel die direct voorafgaand behandeld is met een vlekverwijderaar, oplosmiddel of

een brandbaar product (brand- of explosiegevaar).

— Vuil dat stoffen bevat zoals olie, aceton, alcohol, benzine, kerosine, vlekverwijderaar, terpentine of was dienen

te worden verwijderd voordat u het wasgoed in het apparaat droogt.

— Neem de etiketten met de onderhoudsvoorschriften op het wasgoed in acht.

— Centrifugeer het wasgoed op hoge snelheid zodat

het zo droog mogelijk is, op deze manier zult u

— Laad het apparaat tot aan zijn maximale capaciteit

met het oog op een optimaal gebruik van de ener-

gie. Hierbij de vermeldingen met betrekking tot de

hoeveelheden die wij in deze gids geven in acht

— U moet de filter na iedere droogcyclus schoonma-

— De condensor twee keer per maand schoonma-

— Schakelen uw inrichting wanneer de cyclus wordt

1.2 - OMGEVING HET APPARAAT

— Laat tijdens de installatie rondom het apparaat

ruimte vrij (minimaal 1 cm) voor luchtcirculatie.

— Het wordt afgeraden het apparaat op een tapijt of

vloerbedekking te installeren om de luchtcirculatie

aan de basis ervan niet te belemmeren.

— Wanneer uw apparaat geïnstalleerd wordt in een

gesloten ruimte, dient u tijdens het drogen een deur

of venster te openen.

1.3 - WATERPAS ZETTEN

Afhankelijk van de gesteldheid van de

bodem, dient u een of meerdere stelvoetjes

in- of uit te draaien om het apparaat goed horizon-

taal en stabiel te plaatsen.

1.4 - I NBOUWEN — Als u het apparaat inbouw onder een werkvlak,

moet u de oorspronkelijke bovenkant bijhouden.

— In geen geval mag het apparaat zonder bovenkant

— Het scharnier aan de andere kant vastzetten.

1.6 - OMZETTEN VAN DE OPENINGSRICHTING VAN HET LAADVENSTER (Fig. 2.2 - 2.3)

Wijziging van de openingsrichting van de deur:

— Verwijder uit het voorpaneel de 4 schroeven die de

scharnieren en vasthouden.

— De deur terugzetten op het scharnier

— Het scharnier aan de andere kant vastzetten.

— Zet het slotje met zijn afdekplaatje op de

andere kant van het voorpaneel.

— Zet op het laadvenster de schieter .

CC EEFF Tijdens de werkzaamheden van demontage

en montage moet de deur in horizontale

positie gehouden worden.

— Na een stroomonderbreking wordt het aan de

gang zijnde programma geannuleerd. U moet dan

alle programmeringen opnieuw instellen.56

Uw droogtrommel memoriseert de vaakst

gebruikte programma’s.

Na enkele droogcycli, komt het programma dat

weergegeven wordt bij het aanzetten van het appa-

raat overeen met het meest gebruikte programma.

AFKOELINGSFASE Elk programma eindigt met een afkoelingsfase van

enkele minuten, om het wasgoed geleidelijk aan te

Stop de droogtrommel niet vooraleer deze

OPTIE ANTIKREUK Bij de optie “Antikreuk” zal het textiel om de 10

minuten gedraaid worden gedurende 24 uren, tot

de deur geopend wordt of het apparaat stopgezet

wordt. De optie treedt in werking op het einde van

de droogcyclus en voorkomt dat het textiel op een

hoopje blijft liggen.

— Om de optie te selecteren, druk op de toets

“Antikreuk” . Het lampje geeft aan dat de

optie ingeschakeld is

— De "Antikreuk" optie blijft altijd geselecteerd

ongeacht het programma. Met een druk op de toets

desactiveert u deze selectie.

4 - NORMAAL ONDERHOUD

4.1 - F ILTER SCHOONMAKEN De filter is aangebracht in het onderste deel van het

laadvenster van de droogtrommel. Om hem schoon

— De filter uit zijn holte halen door hem van beneden

naar boven te trekken

— de filter openen en de filter schoonmaken door

het dunne laagje pluisjes dat zich erop heeft vast-

gezet, te verwijderen

— Zet hem terug op zijn plaats en druk hem stevig

De filter mag absoluut niet onder de kraan

worden gereinigd (Fig. 4.1.3).

Wij herinneren u eraan dat de filter na iedere

droogcyclus moet worden schoongemaakt.

4.2 - S CHOONMAKEN VAN DE CONDENSOR De condensor moet twee keer per maand

worden schoongemaakt.

— Het snoer uit de contactdoos halen voordat u de

condensor schoon gaat maken.

Om hem schoon te maken:

— Het rooster aan de voorzijde van het apparaat

— De condensor loshalen en hem er voorzichtig uit

— Het pluis van de condensor afhalen en hem alleen

schoonmaken met water onder de kraan

Na het schoonmaken controleren of alle buizen

“ontstopt” zijn en of de ribben schoon zijn.

— Hem voorzichtig opwrijven.

De condensor terugmonteren, vergrendelen

en het rooster weer op zijn plaats vastklip-

BB AA Uitgestelde start

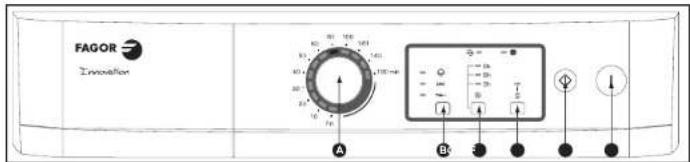

FF EE B C D E F A AANZETTEN VAN HET APPARAAT

— Kijken of het netsnoer op de contactdoos is aan-

gesloten. De machine kan aangezet worden als het

laadvenster is gesloten.

— Druk op “Aan/Uit” .

FF De indicatielampjes rond de Tijdselector knip-

SORTEREN VAN HET WASGOED Druk op de Textielkeuze knop om uw weefsel

— KATOEN - : Voor een lading wasgoed samen-

gesteld uit normale huishoudelijke stukken zoals

handdoeken, kleding en ondergoed.

— GEMENGD WASGOED - : Voor een lading

wasgoed samengesteld uit stukken van verschil-

lende aard (katoen + bestendig synthetisch) of

— FIJNE WAS - : Voor textielwaren die gevoelig

voor hoge temperaturen zijn zoals bijvoorbeeld

Het controlelampje dat gaat branden geeft de deur

u gemaakte keuze aan

DROOGTIJD Per weefselsoort wordt een standaard droogtijd in

— U kunt deze tijd aanpassen door de Tijdselector

De indicatielampjes branden naar-

gelang de geselecteerde droogtijd

"Droogtijden" raadplegen - op volgende pagina's -

voor de indicatieve droogtijden van uw waslading).

ONMIDDELLIJK OPSTARTEN

— Druk op “Opstarten/Pauze” . De droogcy-

clus gaat van start.

De indicatielampjes rond de Tijdselector wor-

den geleidelijk permanent en gaan geleidelijk uit

met het verloop van het programma en geven u de

resterende tijd aan tot het einde van de cyclus.

AA EE AA BB AA UITGESTELDE START VAN EEN PROGRAMMA

— U kunt de starttijd uitstellen met 3u, 6u of 9u door

achtereenvolgens op de toets "Uitgesteld starten"

te drukken. Het overeenkomende indicatie-

lampje "3u, 6u of 9u" knippert. Met nog een knop op

de knop annuleert u de functie "Uitgesteld star-

— Valideren door te drukken op de toets

“Opstarten/Pauze” . Het indicatielampje

voor uitgesteld starten blijft onafgebroken branden.

Tijdens de fase van het uitgesteld drogen, gaat het

indicatielampje over van 9u op 6u of van 6u of 3u.

Als de fase van uitgestelde start is afgelopen, gaat

het programma van start.

WIJZIGING VAN DE DROOGTIJD OF DE WEEFSEL- KEUZE TIJDENS HET DROGEN — Druk op “Opstarten/Pauze” om de

droogcyclus te stoppen.

De indicatielampjes van de droogtijd knipperen

— Kies een ander weefsel of een nieuwe droogtijd.

— Druk op de toets “Opstarten/Pauze” om

de droogcyclus verder te laten gaan.

EEN STUK WASGOED AAN DE LADING TOEVOE-

GEN OF ERUIT HALEN TIJDENS DE DROOGCYCLUS

— Druk op “Opstarten/Pauze” om de

droogcyclus te stoppen of open de deur.

De indicatielampjes van de droogtijd knipperen

— Doe het te drogen wasgoed erbij of haal de

gewenste stukken wasgoed uit de machine en doe

— Druk op de toets “Opstarten/Pauze” om

de droogcyclus verder te laten gaan.

EE EE EE EE EE CC WAARSCHUWING "WATERBAK VOL"

Als de waterbak vol voor het einde van de droogcy-

clus is, stopt de droger.

Het indicatielampje "Bak vol" knippert

— U moet de wateropvangbak legen (zie hoe in het

hoofdstuk “NORMAAL ONDERHOUD”).

— Druk op “Opstarten/Pauze” om het pro-

gramma verder te doen gaan.

EINDE VAN HET PROGRAMMA EN STOPPEN VAN DE MACHINE Aan het einde van het droogprogramma gaat het

indicatielampje "Einde" branden

De controlelampjes “Filter” en “Bak vol”

beurtelings knipperen om u eraan te herinneren dat

u de filter moet schoonmaken en de wateropvang-

bak moet legen na iedere droogcyclus.

— Druk op de toets “Aan/Uit” .

— Haal het wasgoed uit de droogtrommel.

— Maak de filter schoon en leeg de wateropvangbak

(zie hoe in het hoofdstuk “NORMAAL ONDER-

5.B - STANDAARDPROGRAMMA'S AANBEVOLEN PROGRAMMA’S VOOR DE PROEVEN VOLGENS EN 61121 – RICHTLIJN 95/12/CEE Lading I ” Droog katoen” 7 kg .... kiezen “Katoen” - 140 minLadingII ”Katoen klaar om te strijken” 7 kg .... kiezen “Katoen” - 100 minLadingIII ”Textiel waren eenvoudig inonderhoud” 3 kg .... kiezen “Fijne was” - 60 minLading I ” Droog katoen” 8 kg .... kiezen “Katoen” - 160 minLadingII ”Katoen klaar om te strijken” 8 kg .... kiezen “Katoen” - 120 minLadingIII ”Textiel waren eenvoudig inonderhoud” 4 kg .... kiezen “Fijne was” - 70 min 4.3 - LEGEN OPVANGBAK De bak is gelegen aan de boven-of onderkant vanhet toestel (volgende model). Het herstelt het ont-trokken water uit kleding tijdens het drogen.— Om deze bak te legen, moet u hem uit zijn holtehalen door hem naar u toe te trekken (Fig. 4.2.1).

De opvangbak moet na iedere droogcyclus

worden geleegd (Fig. 4.2.2).

— Bij vorstgevaar: als er vorstgevaar bestaat, moet

u de wateropvangbak legen.

— Verplaatsen van het apparaat: eerst de waterop-

vangbak legen voordat u het apparaat gaat ver-

plaatsen of laat kantelen.

4.4 - SCHOONMAKEN VAN HET APPARAAT Om het bedieningspaneel, de rand van de trommel,de behuizing schoon te maken mag u alleen eenspons of een vochtige doek gebruiken met water envloeibare zeep.— Zorg ervoor dat er zich geen afval opeen kanhopen om de droogtrommel heen. — De afdichting van het laadvenster schoonmakenmet een vochtige doek. — U moet het filtervakje één keer per jaar met destofzuiger schoonmaken. — Nooit en te nimmer, gebruiken schuurpoeder,

sponsjes van metaal of plastic en producten op

alcoholbasis (alcohol, verdunner enz..) (Fig. 4.4).

4.5 - RECHTSTREEKSE AFVOER VAN HET CONDENSVOCHT (Lade top modellen) Om te voorkomen dat u de wateropvangbak naiedere cyclus moet legen, kunt u het condenswaterdirect op het riool aansluiten met behulp van de kit(*) die hiervoor beschikbaar is (slang + Deflector).Hiertoe:— Moet u de bestaande slang loshalen en hemin het apparaat duwen (Fig. 4.5.1). — Klik de deflector boven op de pomp (Fig.

4.5.1). — de slang van de kit aansluiten op hetopzetstuk van het apparaat (Fig. 4.5.2). U kunt het uiteinde van de afvoerslang aansluitenofwel:- op een geventileerde sifon (Fig. 4.5.3). - op de sifon van de gootsteen (Fig. 4.5.4). Bij het aansluiten van de slang op de sifon moet ude afsluiter van de sifon verwijderen. Dan het rubberuiteinde er helemaal in steken. Zonodig een klem-beugel aanbrengen (Fig. 4.5.4).

— (*) Deze kit wordt geleverd met het apparaat of

is beschikbaar bij de Dienst Na Verkoop (naarge-

— Deflector moet absoluut voor de aansluiting van

de afvoerslang worden geplaatst om te voorko-

men dat het water opspat in het geval de slang los-

4.6 - VERVANGEN VAN DE GLOEILAMP

( modelltőlfüggően ) U kunt zelf de gloeilamp van het type E14-15W/230Vvervangen (Fig. 1.1) . Ga als volgt te werk: Het afdekkapje dat zich bevindt aan de linkerkant inhet apparaat losdraaien. — De stukke gloeilamp losdraaien en vervangen. — Het afdekkapje weer op zijn plaats brengen.

G DDCC BB AA Belangrijk

Het netsnoer uit de contactdoos

halen voordat u de gloeilamp gaat vervan-

gen. Het lampje moet KOUD vervangen worden. De hieronder staande droogtijden worden ter indicatie gegeven want zij hangen af: — van het gewenste resultaat: droog, vochtig … — van de omgevingstemperatuur (deze waarden komen overeen met een omgevingstemperatuur van 20°C)— van de kwaliteit van het centrifugeren. Bij lagere centrifugeersnelheden zal de tijdsduur van de droogcyclus langer zijn. (Bijvoorbeeld, voor 5 kg normaal wasgoed gecentrifugeerd met 500 t/min: van 120 tot 160 minuten). Aard van het wasgoed Hoeveelheid

Tijdsduur droogcyclus

6 - ANOMALIE Tijdens het gebruik van de droogtrommel kunnen enkele incidenten optreden, hier volgen de punten die u in datgeval moet nagaan: INGREPEN Eventuele ingrepen op het apparaat moeten worden uitgevoerd door een voor dit merk erkende vakman. Als ude vakman belt moet u de volledige referentie van het apparaat vermelden (model, type, serienummer). Dezegegevens staan op het typeplaatje (Fig. 1.1).

OORSPRONKELIJKE ONDERDELEN Eis altijd tijdens de onderhoudsbeurten dat men uitsluitend erkende oorspronkelijke onderdelen gebruikt.

De droogtrommel wil niet starten:

- de steker wel in de contactdoos is gestoken.

- de toets Start is ingedrukt.

- het laadvenster goed is gesloten.

- de condensor is naar behoren vergrendeld.

De droogtijden zijn veel te lang:

- de filter in de trommel vol pluis zit.

- het wasgoed wel goed is gecentrifugeerd (min. 500

t/min zij het dat wasgoed gecentrifugeerd met 850

t/min minder lang in de droogtrommel hoeft).

- de temperatuur in het vertrek niet te hoog is, vooral

als het vertrek klein is: zonodig de deur of een raam

- de condensor is niet vuil.

- de luchtin- en uitlaat zijn voldoende vrij om een

behoorlijke luchtstroom te waarborgen.

- het gekozen droogprogramma overeenkomt met het

soort wasgoed dat u in de trommel hebt gedaan.

Het wasgoed is te vochtig:

- de filter in de trommel vol pluis zit.

- u de juiste type droogcyclus hebt gekozen (te laag)

stel een hoger programma in of voer de droogtijd op.

- de condensor is niet verstopt met pluisjes.

Het wasgoed is te droog en gekreukeld:

- de gekozen droogtijd niet te lang is: het is beter een

te korte dan een te lange droogtijd in te stellen, als

het wasgoed te droog is, is het lastig te strijken.

Het wasgoed is niet gelijkmatig droog:

- de lading wasgoed niet is samengesteld uit textielwa-

ren van te verschillende aard (bv. Laken met spijker-

- het wasgoed wel goed “uitgevouwen” in de trommel is

- de trommel niet overbelast is.

De stukken wasgoed van synthetisch

materiaal zitten vol statische elektrici-

- het wasgoed niet te droog is.

- gebruik wasverzachter tijdens het wassen, dit product

maakt het mogelijk problemen mbt statische elektrici-

Het controlelampje “Bak vol” gaat

- de wateropvangbak is vol: u moet hem legen en dan

weer netjes op zijn plaats brengen door hem helemaal

in zijn holte te steken.

Het controlelampje “Bak vol” gaat

branden maar de bak is leeg:

- de bak moet goed op zijn plaats geschoven zijn: druk

hem helemaal naar achteren.

- de condensor is vergrendeld aan beide zijden.62
