MODE D'EMPLOI 1SF70CB FAGOR

Sèche-linge à condenseur

1.5 - MONTAGE EN COLONNE Un kit d’adaptation est disponible auprès de

votre revendeur. Il permet de fixer votre

sèche-linge sur le dessus de votre lave-linge.

— Vérifiez qu’il est compatible avec votre lave-linge.

— Le montage doit être réalisé par un professionnel

Vérifiez l’étiquetage de vos textiles :

— Inversez le verrou avec le cache-verrou

— Inversez et fixez la charnière .

— Repositionnez la porte sur la charnière .

— Inversez le pène .

— Inversez et fixez la charnière .

AA Durant les manoeuvres de démontage et

remontage de la porte, celle-ci doit être

maintenue horizontalement.

2.1 - PRÉPARATION DU LINGE

— Fermez les fermetures à glissières et à pression.

— Retirez les boutons mal cousus, les épingles et

— Nouez les ceintures, les rubans de tabliers, etc.

— Videz les poches, en particulier briquets et allu-

2.2 - INTRODUCTION DU LINGE

— Ouvrez la porte en poussant

— Contrôlez que le filtre est dans son logement.

— Introduisez le linge lavé et essoré dans le tam-

bour sans le tasser ni le plier.

— Refermez la porte.

— N’introduisez pas de linge taché ; les taches

séchées en sèche-linge ne peuvent, en général,

— En cas d’utilisation de produits assouplissants,

respectez les préconisations du fabricant.

1.1 - PRÉSENTATION GÉNÉRALE

(Fig. 1.1) Bandeau de commande Bac de

récupération d’eau (haut ou bas,suivant modèle) Filtre

AA BB CC Grille condenseur

Lampe (suivant modèle)

1.2 - ENVIRONNEMENT DE L

— Lors de l’installation, laissez un espace autour de

l’appareil pour faciliter la circulation d’air (1 cm

— Il est déconseillé d’installer votre appareil sur un

tapis ou un sol en moquette afin de ne pas gêner la

circulation d’air à sa base.

— Si votre appareil est installé dans une petite pièce

fermée, ouvrez porte ou fenêtre pendant le

Selon la configuration du sol, vissez ou

dévissez un ou plusieurs pieds réglables

pour que l’appareil soit horizontal et bien calé.

1.4 - ENCASTREMENT DE L’APPAREIL

— Si vous encastrez l’appareil sous un plan de tra-

vail, vous devez conserver le dessus stratifié.

— Pour des raisons de sécurité, en aucun cas l’ap-

pareil ne doit fonctionner sans dessus.

1.6 - MODIFICATION DU SENS D’OUVERTURE DE LA PORTE (Fig. 2.2 - 2.3)

Pour modifier le sens d’ouverture de la porte :

— Retirez du panneau avant les 4 vis qui fixent les

— Après une coupure de courant le programme en

cours s’annule. Vous devez dans ce cas recommen-

cer toutes les opérations de programmation.

— Les articles comprenant du caoutchouc (ex.: bon-

net de douche, textile et vêtement étanche, dou-

blure, oreiller, etc.).

— Les chlorofibres (ex.: Thermolactyl (Marque déposée). — Les pièces de linge dotées d’armatures qui ris-

quent de se détacher.

— Les articles volumineux (ex.: couettes, édredon).

— Le linge non essoré.

— Le linge ayant subi des nettoyages avec des pro-

— La capacité maximale de l’appareil est de 7 kg ou

8 kg (selon modèles).

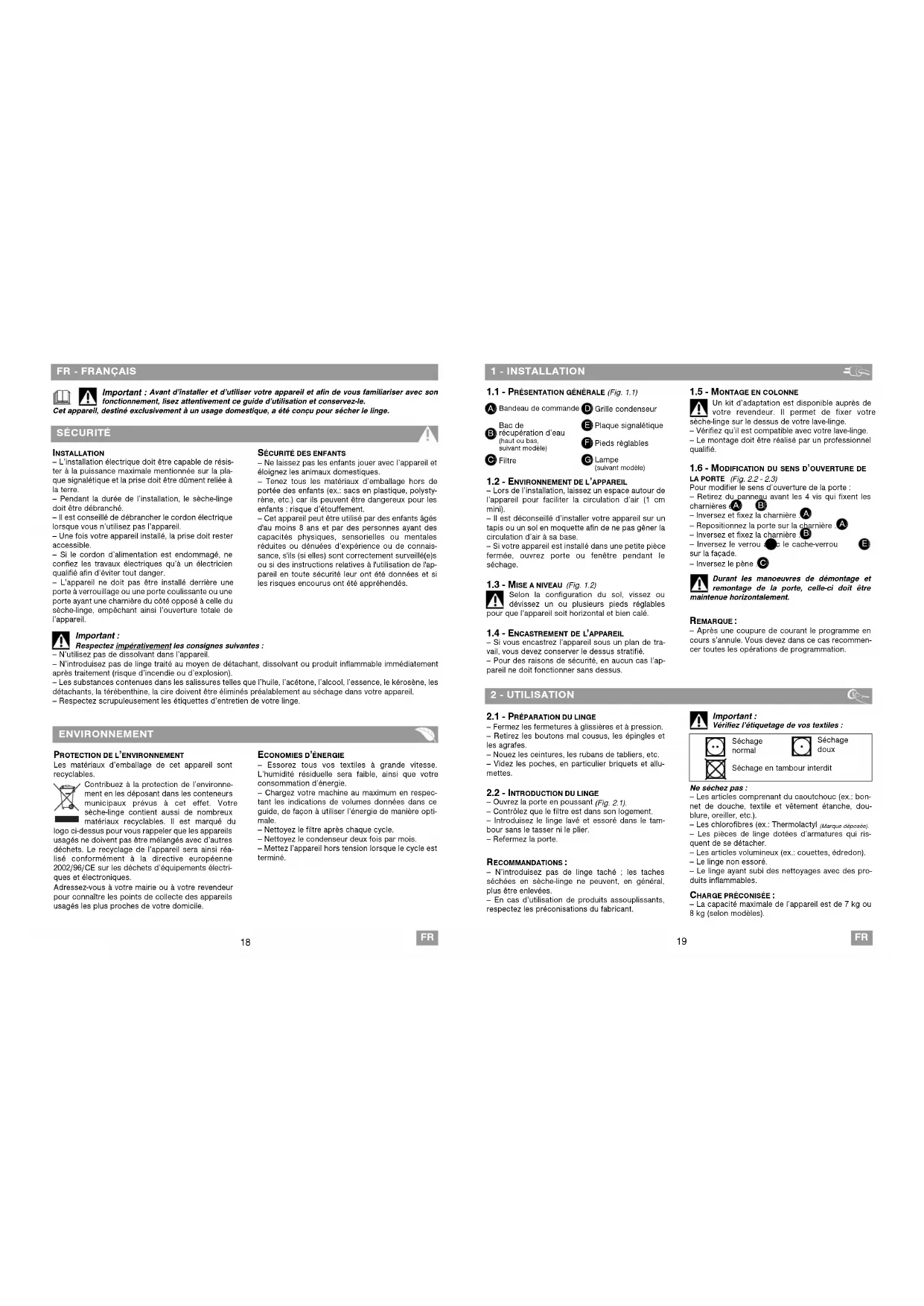

Avant d’installer et d’utiliser votre appareil et afin de vous familiariser avec son

fonctionnement, lisez attentivement ce guide d’utilisation et conservez-le.

Cet appareil, destiné exclusivement à un usage domestique, a été conçu pour sécher le linge.

— L’installation électrique doit être capable de résis-

ter à la puissance maximale mentionnée sur la pla-

que signalétique et la prise doit être dûment reliée à

— Pendant la durée de l’installation, le sèche-linge

doit être débranché.

— Il est conseillé de débrancher le cordon électrique

lorsque vous n’utilisez pas l’appareil.

— Une fois votre appareil installé, la prise doit rester

— Si le cordon d’alimentation est endommagé, ne

confiez les travaux électriques qu’à un électricien

qualifié afin d’éviter tout danger.

— L’appareil ne doit pas être installé derrière une

porte à verrouillage ou une porte coulissante ou une

porte ayant une charnière du côté opposé à celle du

sèche-linge, empêchant ainsi l’ouverture totale de

ENVIRONNEMENT PROTECTION DE L’ENVIRONNEMENT Les matériaux d’emballage de cet appareil sont

Contribuez à la protection de l’environne-

ment en les déposant dans les conteneurs

municipaux prévus à cet effet. Votre

sèche-linge contient aussi de nombreux

matériaux recyclables. Il est marqué du

logo ci-dessus pour vous rappeler que les appareils

usagés ne doivent pas être mélangés avec d’autres

déchets. Le recyclage de l’appareil sera ainsi réa-

lisé conformément à la directive européenne

2002/96/CE sur les déchets d’équipements électri-

ques et électroniques.

Adressez-vous à votre mairie ou à votre revendeur

pour connaître les points de collecte des appareils

usagés les plus proches de votre domicile.

FR - FRANÇAIS SÉCURITÉ DES ENFANTS

— Ne laissez pas les enfants jouer avec l’appareil et

éloignez les animaux domestiques.

— Tenez tous les matériaux d’emballage hors de

portée des enfants (ex.: sacs en plastique, polysty-

rène, etc.) car ils peuvent être dangereux pour les

enfants : risque d’étouffement.

— Cet appareil peut être utilisé par des enfants âgés

d'au moins 8 ans et par des personnes ayant des

capacités physiques, sensorielles ou mentales

réduites ou dénuées d’expérience ou de connais-

sance, s'ils (si elles) sont correctement surveillé(e)s

ou si des instructions relatives à l'utilisation de l'ap-

pareil en toute sécurité leur ont été données et si

les risques encourus ont été appréhendés.

Respectez impérativement

les consignes suivantes :

— N’utilisez pas de dissolvant dans l’appareil.

— N’introduisez pas de linge traité au moyen de détachant, dissolvant ou produit inflammable immédiatement

après traitement (risque d’incendie ou d’explosion).

— Les substances contenues dans les salissures telles que l’huile, l’acétone, l’alcool, l’essence, le kérosène, les

détachants, la térébenthine, la cire doivent être éliminés préalablement au séchage dans votre appareil.

— Respectez scrupuleusement les étiquettes d’entretien de votre linge.

— Essorez tous vos textiles à grande vitesse.

L’humidité résiduelle sera faible, ainsi que votre

consommation d’énergie.

— Chargez votre machine au maximum en respec-

tant les indications de volumes données dans ce

guide, de façon à utiliser l’énergie de manière opti-

— Nettoyez le filtre après chaque cycle.

— Nettoyez le condenseur deux fois par mois.

— Mettez l’appareil hors tension lorsque le cycle est

Votre séche-linge mémorise les programmes les

Après quelques cycles de séchage, le programme

affiché à la mise en marche de l’appareil corres-

pond au programme le plus utilisé.

OPTION ANTI-FROISSAGE L’option “Anti-froissage” permet le brassage du tex-

tile toutes les 10 minutes pendant 24 heures ou

jusqu’à ouverture de la porte ou arrêt de l’appareil.

L’anti-froissage intervient dès que le séchage est

terminé, et évite au textile de se tasser au fond du

— Pour sélectionner cette option, appuyez sur la

touche “Anti-froissage”

PHASE DE REFROIDISSEMENT Chaque programme se termine par une phase de

refroidissement de quelques minutes afin de per-

mettre le refroidissement progressif du linge

N’arrêtez pas votre sèche-linge avant la fin

— L’option “Anti-froissage” reste sélectionnée d’un

programme à l’autre. Un simple appui sur les tou-

ches vous permet de désélectionner ces options.

DD Sélecteur de durée

BB AA Départ différé

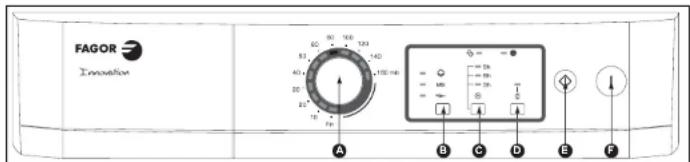

3.1 - LE BANDEAU DE COMMANDE AVERTISSEMENT “BAC PLEIN”

Si votre bac est plein pendant le cycle de séchage,

l’appareil s’arrête en cours de programme.

Le voyant “Bac plein” ainsi que les voyants de

durée de séchage clignotent

— Procédez à la vidange de votre bac de récupéra-

tion d’eau (voir façon de procéder dans le chapitre

“ENTRETIEN COURANT”).

— Appuyez sur la touche “Départ/Pause”

pour relancer le séchage.

ARRÊTDEL’APPAREIL A la fin du séchage, le voyant “Fin” s’allume pour

vous indiquer que le programme est terminé

Les voyants “Filtre” et “Bac plein” cligno-

tent pour vous rappeler que vous devez nettoyer le

filtre et vider le bac de récupération d’eau après

chaque cycle de séchage.

— Appuyez sur la touche “Marche/Arrêt” .

— Videz votre sèche-linge.

— Nettoyez le filtre et videz le bac de récupération

d’eau (voir façon de procéder dans le chapitre

“ENTRETIEN COURANT”).

3.2 - PROGRAMMER UN CYCLE DE SÉCHAGE

— COTON - : Pour les charges composées de

linge de maison, serviettes éponge, vêtements et

sous-vêtements coton.

— MIXTE - : Pour les charges composées de

linge de natures différentes (pièces coton + pièces

en synthétique résistant), ou fibres mélangées.

— DÉLICAT - : Pour les textiles synthétiques et

fragiles (par exemple les fibres en acrylique).

Le voyant allumé indique votre choix

CHOIX DE LA DURÉE DE SÉCHAGE Par défaut, une durée de séchage en minutes est

affichée par type de textile.

— Vous pouvez ajuster cette durée en tournant le

Les voyants s’allument en

fonction de la durée sélectionnée. (

tableau “Temps de Séchage”, pages suivantes,

pour déterminer les durées de séchage préconi-

sées en fonction de votre charge de linge).

— Appuyez sur la touche “Départ/Pause” .

Le cycle de séchage démarre.

Les voyants situés autour du Sélecteur de durée

deviennent fixe et s’éteignent progressivement

en fonction de l’avancement du programme. Ils vous

indiquent ainsi le temps restant jusqu’à la fin du

4 - ENTRETIEN COURANT

4.1 - NETTOYAGE DU FILTRE Il est situé dans la partie inférieure de l’ouverture de

votre sèche-linge. Pour le nettoyer :

— Enlevez-le de son logement en tirant de bas en

nettoyez-le en le débarrassant

de la mince couche de peluche qui le recouvre

— Remettez-le en place dans son logement en le

poussant bien à fond.

Le doit être nettoyé après chaque cycle de

séchage. Il ne doit pas être passé sous

4.2 - VIDANGE DU BAC DE RÉCUPÉRATION D’EAU Le bac est situé en haut ou en bas de votre appareil

(suivant modèle). Il récupère l’eau extraite du linge

— Pour le vider, dégagez-le de son logement en le

Le bac doit être vidé après chaque cycle de

séchage (Fig. 4.2.2).

— En cas de risque de gel ou si vous voulez dépla-

cer ou basculer votre appareil, videz le bac.

4.3 - NETTOYAGE DU CONDENSEUR Le condenseur doit être nettoyé 2 fois par

— Débranchez le cordon d’alimentation avant le

nettoyage du condenseur.

— Basculez la grille située à l’avant de l’appareil

— Déverrouillez le condenseur et retirez-le délicate-

— Débarrassez-le des peluches. Nettoyez-le unique-

ment avec de l’eau sous le robinet

Après le nettoyage, assurez-vous que tous les tubes

sont débouchés et que les ailettes sont propres.

— Frottez-le sommairement.

— Remettez-le en place en le verrouillant.

— Reclippez la grille.

Lors du remontage du condenseur, mainte-

nez-le plaqué au fond de son logement pen-

dant le verrouillage.

MISE EN MARCHE DE L’APPAREIL

— Vérifiez que le cordon électrique est branché et

que la porte est bien fermée.

— Appuyez sur la touche “Marche/Arrêt” .

Les voyants situés autour du Sélecteur de durée

— Choisissez votre textile en appyant sur la touche

BB AA FF DÉPART DIFFÉRÉ D’UN PROGRAMME

— Vous pouvez différer votre heure de départ de 3h,

6h ou 9h en appuyant successivement sur la touche

“Départ différé” . Le voyant correspondant

“3h, 6h ou 9h” clignote. Un dernier appui annule la

fonction “Départ différé”

— Validez par un appui sur la touche “Départ/Pause”

. Le voyant associé au départ différé

Pendant la phase de départ différé, le voyant passe

de 9h à 6h ou de 6h à 3h. Cette phase terminée, le

cycle de séchage démarre réellement.

MODIFICATION DE LA DURÉE DE SÉCHAGE OU DU CHOIX DE TEXTILE EN COURS DE SÉCHAGE — Appuyez sur la touche “Départ/Pause”

pour interrompre le séchage.

Les voyants de durée de séchage clignotent

— Choisissez un autre programme.

— Appuyez sur la touche “Départ/Pause”

pour relancer le séchage.

METTRE OU ENLEVER UNE PIÈCE PENDANT LE SÉCHAGE — Appuyez sur la touche “Départ/Pause”

pour interrompre le séchage ou ouvrez la porte

Les voyants de durée de séchage clignotent

— Mettez ou enlevez la ou les pièces de textile, refer-

— Appuyez sur la touche “Départ/Pause”

pour relancer le séchage.

EE EE EE EE EE CC B C D E F AFR

5.B - PROGRAMMES NORMALISÉS PROGRAMMES PRÉCONISÉS POUR LES ESSAIS SELON EN

Charge II ”coton prêt à repasser” 7 kg .... choisir “Coton” - 100 min

Charge III ”textile d’entretien facile” 3 kg .... choisir “Délicat” - 60 min

Charge I ”coton sec” 8 kg .... choisir “Coton” - 160 min

Charge II ”coton prêt à repasser” 8 kg .... choisir “Coton” - 120 min

4.4 - NETTOYAGE DU SÈCHE-LINGE Pour le nettoyage du tableau de bord, de l’accès autambour, de la carrosserie, utilisez une éponge ouun chiffon humidifié avec de l’eau et du savonliquide uniquement.— Veillez à ce qu’il n’y ait pas d’accumulation debourre autour du sèche-linge . — Nettoyez le joint de porte avec un chiffon humide,et le logement du filtre avec votre aspirateur une foispar an .

— Dans tous les cas, proscrire les poudres abrasi-

ves, les éponges métalliques ou plastiques et les

produits à base d’alcool ou de diluants (Fig. 4.4).

4.6 - CHANGEMENT DE L’AMPOULE

les) Vous pouvez procéder au changement de l’ampoule(type E14-15W/230V) (Fig. 1.1) . Pour cela :— Dévissez le cache en verre situé à gauche à l’inté-rieur de l’appareil.— Dévissez l’ampoule défectueuse et changez- la. — Revissez le cache en verre à fond. Important :

Débranchez le cordon d’alimen-

tation avant le changement de l’ampoule. Le

changement de l’ampoule doit être effectué à

4.5 - ÉVACUATION DIRECTE DE L’EAU DE CONDENSATION (Modèles bac haut uniquement) Afin de vous éviter de vider le bac de récupérationd’eau à chaque utilisation, il existe un kit (*) qui per-met l’évacuation directe de l’eau du condenseurvers les égouts (Tuyau + Déflecteur). Pour cela :— Déboîtez le tuyau existant et poussez-le versl’intérieur de l’appareil (Fig. 4.5.1). — Clippez le déflecteur au dessus de la pompe (Fig. 4.5.1). — Raccorder le tuyau du kit sur l’embout del’appareil (Fig. 4.5.2). Vous pouvez raccorder l’extrémité du tuyau d’éva-cuation soit :- Sur un siphon ventilé (Fig. 4.5.3). - Sur un siphon d’évier (Fig. 4.5.4). Lors d’un raccordement sur un siphon, vous devezretirer l’obturateur du siphon. Emmanchez ensuitel’embout caoutchouc à fond. Si nécessaire, ajoutezun collier de serrage (Fig. 4.5.4).

— (*) Ce kit est fourni avec l’appareil ou est dispo-

nible auprès de votre Service Après-Ventes (selon

— Le déflecteur doit être impérativement posi-

tionné avant le branchement du tuyau d’évacuation.

DDCC BB AA Les temps de séchage ci-dessous vous sont donnés à titre indicatif, car ils sont fonction :— Du résultat souhaité : sec, humide...— De la température ambiante (ces valeurs correspondent à une ambiance de 20°C).— De la qualité de l’essorage.Pour des vitesses d’essorage plus faibles, vous devrez augmenter la durée de séchage.(ex. : pour 5 kg de linge normal, essoré à 500 trs/minute, sélectionnez de 120 à 160 minutes) Nature du linge Charge Pour du linge essoré à ...

8 kg 1200 tours/minute de 100 à 120 minutes

5 kg 1200 tours/minute de 60 à 80 minutes

3,5 kg 1200 tours/minute de 50 à 60 minutes

5 kg 850 tours/minute de 80 à 100 minutes

2,5 kg 850 tours/minute de 50 à 60 minutes

3 kg 500 tours/minute de 60 à 80 minutes

1,5 kg 500 tours/minute de 40 à 50 minutes

5.A - LES TEMPS DE SÉCHAGE Modèles 7 kg:Modèles 8 kg:24

FRFR INTERVENTIONS Les éventuelles interventions sur votre appareil doivent effectuées par un professionnel qualifié. Lors de votreappel, mentionnez la référence complète de votre appareil (modèle, type, numéro de série). Ces renseigne-ments figurent sur la plaque signalétique (Fig. 1.1).

PIÈCES D’ORIGINE Lors d’une intervention d’entretien, demandez l'utilisation exclusive de pièces détachées certifiées d’origine.

1 -6 - ANOMALIES Quelques incidents peuvent survenir lors de l'utilisation de votre sèche-linge, voici des points à vérifier : Problèmes : Vérifiez si :

Le sèche-linge ne démarre pas :

- la prise de courant est branchée.

- la porte est bien fermée.

- le condenseur est bien verrouillé.

- la touche “Marche/Arrêt” est enfoncée.

Les temps de séchage sont trop longs :

- le filtre dans le tambour n’est pas encrassé.

- la charge de linge est assez essorée (500 tours/min

minimum, mais un essorage à 850 tours/min donne

de meilleurs temps de séchage).

- la température dans la pièce n’est pas trop élevée,

surtout si cette dernière est petite : au besoin, ouvrir

la porte ou la fenêtre.

- le condenseur n’est pas encrassé.

- les entrées et les sorties d’air sont assez dégagées

pour assurer une circulation correcte.

- le choix du textile sélectionné correspond au type de

linge mis dans le tambour.

Le linge est trop humide :

- le filtre dans le tambour n’est pas encrassé.

- la sélection du type de séchage est correcte ou le

temps de séchage est suffisant.

- le condenseur n’est pas bouché par des peluches.

Le linge est trop sec, trop froissé :

- le temps de séchage sélectionné n’est pas trop long :

mieux vaut choisir une durée de séchage trop courte

que trop longue, vous éviterez ainsi d’obtenir un linge

trop sec et trop difficile à repasser.

Le séchage n’est pas homogène :

la charge de linge n’est pas composée de textiles dont

la nature est trop différente (ex. : drap avec blue-jean).

- le linge a bien été mis ”déplié” dans le tambour.

- le tambour n’est pas trop chargé.

Les pièces de linge en synthétique

sont chargées d’électricité statique :

- le linge n’est pas trop sec.

- vous avez utilisé de l’assouplissant lors du lavage,

l’usage de ce produit permettant de réduire en

grande partie les problèmes d’électricité statique.

Le voyant “bac plein” est allumé :

- le bac de récupération d’eau est plein : après l’avoir

vidé, remettez-le correctement en place en le réem-

boitant à fond dans son logement.

Le voyant “bac plein” s’allume alors

que le bac est vide :

- le bac est correctement emboîté : poussez-le bien à fond.

- le condenseur est bien verrouillé des deux côtés.26

4.1.1 4.1.2 4.1.3 4.2.1 4.2.2 4.3.1 4.3.2 4.4
