NÁVOD K OBSLUZE 1SF70CB FAGOR

Pomocí této sady upevníte sušičku nad

— Zkontrolujte si u prodejce, zda je sada pro zabu-

dování spotřebičů nad sebe kompatibilní s Vaší

— Montáž musí z bezpečnostních důvodů provádět

Zkontrolujte cedulky na prádle:

Dvířka musí zůstat při odmontování a opě-

tovném připevnění ve vodorovné poloze.

Nesušit v sušičkách prádla

1.1 - CELKOVÝ POHLED

(Obr. 1.1) Ovládací panelSběrná jímka vody(vysoké nebo nízké,podle typu) Filtr

A B C Mřížka kondenzátoruŠtítek s údajiNastavitelné nožičky Světlo (podle typu)

1.6 - ZMĚNA SMĚRU OTEVÍRÁNÍ DVÍŘEK Pokud si přejete, můžete změnit směr otevírání dveří

následujícím postupem

— Vytáhněte z předního panelu 4 šrouby, upevňující

BA V sušičce nesušte:

— Výrobky obsahující materiály jako pryž (např. kou-

pací čepice, vodu nepropouštějící textilie a oděvy,

podšívky, podušky atd.).

— Vlákna na bázi chloridů (např. Thermolactyl*)

— Prádlo s kosticemi, které by se mohly oddělit.

— Objemné kusy prádla (prošívané deky, péřové při-

— Prádlo, které nebylo odstředěno.

— Prádlo, které bylo čištěno hořlavými chemikáliemi.

DOPORUČENÉ DÁVKOVÁNÍ PRÁDLA:

— Maximální kapacita spotřebiče je 7 kg nebo

— Nasaďte závěs na opačnou stranu a upevněte.

— Nasaďte dvířka zpět na závěs .

— Nasaďte závěs na opačnou stranu a upevněte.

— Nasaďte na opačnou stranu pojistnou západku

s krytem na čelním panelu.

— Nasaďte na opačnou stranu dvířek pojistnou

Obal tohoto spotřebiče je vyroben z recyklovatel-

Přispějte k ochraně životního prostředí

tím, že je umístíte do příslušného kontej-

neru v místě Vašeho bydliště. Sušička

obsahuje také mnoho recyklovatelných

materiálů. Je označená výše uvedeným

logem, které připomíná, že staré spotřebiče nepatří

do domácího odpadu. Recyklace spotřebiče pro-

bíhá podle evropské směrnice 2002/96/CE o recy-

klaci odpadů z elektronického a elektrického zaří-

Obecní úřad nebo prodejce Vám sdělí, kde se

nachází nejblíže Vašemu bydlišti sběrná místa pro

Prosím, dodržujte následující pokyny:

— Nepoužívejte v spotřebiči rozpouštědla.

— Prádlo, které bylo čištěno přípravkem na odstraňování skvrn, rozpouštědlem nebo hořlavým přípravkem, nev-

kládejte ihned po ošetření (riziko požáru nebo výbuchu).

— Pokud je prádlo znečištěné olejem, acetonem, alkoholem, benzínem, kerosinem, odstraňovačem skvrn, ter-

pentýnem nebo voskem, musí být tyto látky před vložením do sušičky odstraněné.

— Pečlivě zkontrolujte cedulky našité na prádle s pokyny k praní a čištění.

— Odstřeďte vyprané prádlo na vysokou rychlost,

zbývající vlhkost bude malá a také spotřeba energie

— Naplňte sušičku na maximum, chcete-li dosáh-

nout optimálního využití energie. Při plnění

dodržujte dávkování prádla předepsaná v tomto

— Po každém cyklu sušení vyčistěte filtr.

— Kondenzátor čistěte dvakrát měsíčně.

— Nezapomeňte přístroj vypnout, když cyklus je

Před instalací a použitím si pozorně přečtěte návod k použití, abyste se seznámili s

fungováním spotřebiče. Návod uschovejte. Spotřebič, který je určen pouze k domácímu

použití, byl vyroben k sušení prádla.

BEZPEČNOST INSTALACE

— Elektrická instalace musí odolat maximálnímu

výkonu, který je uveden na popisném štítku a

zásuvka musí být řádně uzemněná.

— Po celou dobu instalace musí být spotřebič odpo-

— Doporučujeme, když spotřebič nepoužíváte,

abyste ho vytáhli ze zásuvky.

— Po instalaci spotřebiče musí zásuvka zůstat přís-

— Pokud je přívodní kabel poškozen, je k zachování

bezpečnosti nutné, aby elektrické práce provedl

pouze kvalifikovaný elektrikář.

— Spotřebič nesmí být nainstalován za uzamykatel-

nými nebo posuvnými dveřmi nebo za dveřmi, které

mají závěs na opačné straně než sušička, což by

zabránilo úplnému otevření spotřebiče.

— Nenechávejte děti hrát si s spotřebičem a nepouš-

tějte k němu domácí zvířata.

— Obalové materiály uchovávejte mimo dosah dětí

(např. plastové tašky, polystyrén apod.). Mohou být

pro děti nebezpečné (riziko udušení).

— Tento spotřebič mohou používat děti starší 8 let a

osoby se sníženými tělesnými, smyslovými nebo

mentálními schopnostmi nebo nemající odpovídající

zkušenosti nebo znalosti, a to pokud jsou pod dos-

tatečným dohledem nebo obdržely veškeré infor-

mace, jak spotřebič bezpečně používat, a pochopily

2.1 - PŘÍPRAVA PRÁDLA

— Zapněte zipy a patentky.

— Odstraňte špatně přišité knoflíky, sponky, háčky.

— Zavažte pásky, tkanice u zástěr, atp.

— Vyprázdněte kapsy, zejména zapalovače a

2.2 - VKLÁDÁNÍ PRÁDLA

— Otevřete dvířka zatlačením

— Zkontrolujte, zda je filtr dobře uložený.

— Vložte vyprané a odstředěné prádlo do bubnu.

Prádlo při vkládání neskládejte a nepěchujte.

— Nevkládejte poskvrněné prádlo; skvrny, které

sušička usuší, již nelze většinou odstranit.

— Při použití změkčovacích přípravků dodržujte

1.2 - OKOLÍ SPOTŘEBIČE

— Při instalaci nechte kolem spotřebiče dostatek

místa, aby mohl proudit vzduch (min. 1 cm).

— Nedoporučujeme instalovat spotřebič na kobe-

rec, který by bránil proudění vzduchu pod sušičkou.

— Pokud je spotřebič nainstalován v malé uzavřené

místnosti, během sušení otevřete dveře nebo okno.

1.3 - USTAVENÍ DO VODOROVNÉ POLOHY Podle tvaru podlahy částečně zašroubujte

nebo vyšroubujte jednu nebo více nastavitel-

ných nožiček, aby byl spotřebič umístěn vodorovně

1.4 - VESTAVĚNÍ SUŠIČKY

— Chcete-li zabudovat spotřebič pod pracovní plo-

chu, musíte buď zachovat původní laminátovou

— Z bezpečnostních důvodů nesmí být spotřebič v

žádném případě používán bez horní desky.

— Při výpadku dodávky elektrického proudu se právě

probíhající program zruší. V takovém případě musíte

znovu zopakovat všechny etapy programování.44

Je-li nádržka plná před koncem sušení, spotřebič se

— Vyprázdněte sběrnou nádržku na vodu (viz postup

— Stisknutím tlačítka “Start/Pauza” spusťte

KONEC PROGRAMU A VYPNUTÍ SPOTŘEBIČE Na konci sušení se rozsvítí kontrolka “Konec”, která

Střídavě blikají kontrolky „Filtr” a „Plná

EE OPCE PROTI ZMAČKÁNÍ

Volba “Proti zmačkání” zajišťuje natřepávání textilií

každých 10 minut v průběhu 24 hodin až do ote-

vření dvířek nebo vypnutí spotřebiče. Provádí se po

ukončení sušení, aby se textilie nezmačkaly.

— Chcete-li tuto volbu nastavit, stiskněte tlačítko

„Proti mačkání“ . Jakmile je volba aktivní,

rozsvítí se kontrolka

Každý program je ukončen fází chlazení po dobu

několika minut, což umožní postupné ochlazení

Nevypínejte sušičku před koncem tohoto

jednotlivé programy. Stiskem tlačítka tuto volbu zru-

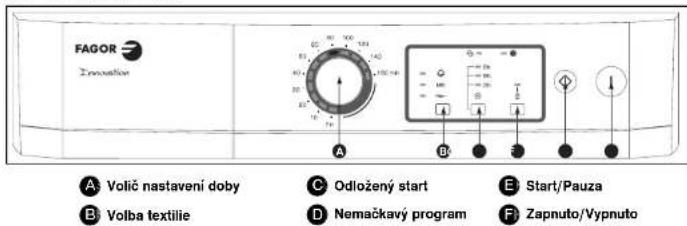

3.2 - PROGRAMOVÁNÍ SUŠÍCÍHO CYKLU Volič nastavení doby

— BAVLNA - : Pro dávku k sušení obsahující

prádlo pro domácnost, froté ručníky, bavlněné

oděvy a bavlněné spodní prádlo.

— SMÍŠENÁ DÁVKA PRÁDLA - : Pro dávku

složenou z prádla různého druhu (bavlněné prádlo +

odolné syntetické prádlo), nebo prádlo ze směso-

— JEMNÉ PRÁDLO - : Pro tkaniny velmi citlivé

na teplo (např. akrylová vlákna).

Rozsvícená kontrolka ukazuje, jaký program jste

Doba sušení se automaticky nastaví podle typu tex-

— Tuto dobu můžete změnit otočením voliče pro nas-

Rozsvítí se kontrolky podle nasta-

(Nahlédněte do tabulky “Časy sušení”, na

následujících stránkách, a vyberte dobu sušení

doporučenou podle náplně v pračce).

— Stiskněte tlačítko “Start/Pauza” . Program

Kontrolky umístěné kolem Voliče nastavení doby

svítí trvale a postupně zhasínají v závislosti na

průběhu programu a indikují Vám tak čas zbývající

AA EE AA SPUŠTĚNÍ SPOTŘEBIČE

— Zkontrolujte, zda je šňůra napájení spotřebiče

zasunuta do zásuvky. Spotřebič je možno spustit

pouze v případě, že jsou dvířka dobře zavřená.

— Stiskněte tlačítko “Zapnuto/Vypnuto” .

Kontrolky umístěné kolem Voliče nastavení doby

— Vyberte příslušnou textilii stiskem tlačítka pro

BB AA FF ODLOžENÝ START PROGRAMU

— Hodinu startu můžete odložit o 3h, 6h nebo 9h po

sobě následujícími stisky tlačítka “Odložený start“

. Bliká kontrolka „3h, 6h nebo 9h“.

Posledním stiskem zrušíte funkci “Odložený start”

— Potvrďte stisknutím tlačítka “Start/Pauza”

. Kontrolka odloženého startu přestane blikat a

Během fáze odloženého startu přejde kontrolka ze

ooddlloožžeennééhhoo ssttaarrttuu

ZMĚNA DOBY SUŠENÍ NEBO VOLBY TEXTILIE V PRŮBĚHU SUŠENÍ — Stiskněte tlačítko “Start/Pauza”pro pře-

Blikají kontrolky doby sušení

— Vyberte jinou textilii nebo novou dobu sušení.

— Pro opětovné spuštění sušení stiskněte tlačítko

VYJMUTÍ NEBO PŘIDÁNÍ KUSU PRÁDLA BĚHEM SUŠENÍ — Stiskněte tlačítko “Start/Pauza” pro pře-

rušení sušení, nebo přímo otevřete dvířka.

Blikají kontrolky doby sušení

— Přidejte nebo vyjměte kus nebo kusy prádla a

znovu zavřete dvířka.

— Pro opětovné spuštění sušení stiskněte tlačítko

Sušička uloží do paměti nejčastěji používané pro-

Po několika cyklech sušení se při zapnutí spotře-

biče zobrazí volba odpovídající nejpoužívanějšímu

typu textilie. Stejně tak se pro každý typ textilie uloží

do paměti doba posledního cyklu.

nádržka“ připomínající, že je třeba vyčistit filtr a

vylít vodu se sběrné nádržky po ukončení každého

— Stiskněte tlačítko „Zapnuto/Vypnuto“ .

— Vyprázdněte obsah sušičky.

— Vyčistěte filtr a vylijte sběrnou nádržku na vodu

(viz postup popsaný v kapitole „BĚŽNÁ ÚDRŽBA“).

4.1 - Č IŠTĚNÍ FILTRU Je umístěný ve spodní části otvoru sušičky. Při jeho

čištění postupujte následovně:

— Vyjměte filtr z uložení vytažením směrem zdola

— Otevřete filtr a vyčistěte filtr odstraněním tenké

vrstvy nečistot, která ho pokrývá

— Uložte filtr zpět na místo, řádně ho zatlačte až na

Je třeba čistit po každém cyklu sušení. Filtr

v žádném případě neoplachujte pod prou-

dem vody (Obr. 4.1.3).

4.2 - V YPRÁZDNĚNÍ SBĚRNÉ NÁDRžKY Sběrná jímka je umístěna horní nebo spodní části

přístroje (závislosti na modelu). Zachycuje vodu,

která se uvolňuje z prádla během sušení.

— Nádržku uvolněte vytažením k sobě

nádržku na vodu vyprázdněte po každém

sušicím cyklu (Obr. 4.2.2).

— Nebezpečí námrazy: V případě nebezpečí nám-

razy vyprázdněte sběrnou nádržku na vodu.

Manipulace se spotřebičem: Chcete-li spotřebič

přemístit nebo naklonit, vyprázdněte sběrnou

ORIGINÁLNÍ NÁHRADNÍ DÍLY Při provádění opravy či údržby žádejte výhradně

používání certifikovaných originálních náhradních

4.3 - Č IŠTĚNÍ KONDENZÁTORU Čištění kondenzátoru provádějte dvakrát

— Než přistoupíte k čištění kondenzátoru, odpojte

napájecí šňůru sušičky.

— Vyklopte mřížku umístěnou na předním panelu

— Odblokujte kondenzátor

— Opatrně ho vyjměte. Zbavte kondenzátor zplstna-

— Opláchněte jej pouze pod tekoucí vodou z vodo-

— Po vyčištění zkontrolujte, zda jsou všechny chla-

dicí trubky jsou volné a žebra čistá.

— Kondenzátor otřete.

— Vraťte kondenzátor na místo, zablokujte jej a

Při zpětné montáži přidržujte kondenzátor

zatlačený na doraz do ložného prostoru a

4.4 - ČIŠTĚNÍ SPOTŘEBIČE K čištění ovládacího panelu, přístupu do bubnu a

povrchu tělesa sušičky používejte vždy jen houbu

nebo hadřík namočený v mýdlové vodě.

— Dbejte, aby se okolo sušičky nehromadily nečis-

— Očistěte těsnění dvířek vlhkým hadříkem.

— Jednou za rok očistěte uložení filtru pomocí vysa-

— V každém případě je zakázáno používat abra-

zivní čistící prostředky v prášku, kovové nebo

umělohmotné houbičky a Čistidla na bázi alkoholu

5.B - STANDARDNÍ PROGRAMY PROGRAMY PŘEDEPSANÉ PRO PROVEDENÍ ZKOUŠEK PODLE NORMY EN 61121 – SMĚRNICE 95/12/EHS Dávka I ”Suchá bavlna” 7 kg .... zvolte „Bavlna“ - 140 minut Dávka II ”Bavlna připravená k žehlení” 7 kg .... zvolte „Bavlna“ - 100 minut Dávka III ”Tkaniny se snadnou údržbou” 3 kg .... zvolte „Jemné prádlo“ - 60 minut

4.5 - PŘÍMÉ VYPUŠTĚNÍ VODY Z KONDENZACE

(Zásobník topmodelky pouze) Pokud se chcete vyhnout vyprazdňování sběrné nádržky po každém použití sušičky, můžete namontovat sou-pravu pro přímý odvod vody z kondenzátoru do odpadu (hadice + Vodicí plech) s použitím následujícího pos-tupu:— Vymontujte stávající hadici a zastrčte ji dovnitř sušičky (Obr. 4.5.1).

A — Přisvorkujte vodicí plech nad čerpadlo (Obr. 4.5.1).

B — Připojte hadici soupravy na nást avec přístroje (Obr. 4.5.2). Konec odvodní hadice můžete připojit:- na sifón ventilace (Obr. 4.5.3). - na odtokový sifón (Obr. 4.5.4). Při připojení k sifónu musíte sundat sifónový uzávěr. Potom nasaďte nadoraz gumový nástavec. V případěpotřeby namontujte sponu (Obr. 4.5.4).

— (*) Tato sada se dodává se spotřebičem nebo ji obdržíte od servisního oddělení pod číslem (závislosti na

— Vodicí plech musí být nutně umístěna před přípojkou odvodní hadice, aby v případě rozpojení hadice

nedošlo k vystřikování vody.

4.4 - VÝMĚNA žÁROVKY

(závislosti na modelu) Chcete-li sami vyměnit žárovku (typ E14-15 W/ 230 V) (Obr. 1.1)

. Použijte následující postup : — Odšroubujte kryt umístěný uvnitř sušičky.— Odšroubujte vadnou žárovku a vyměňte ji. — Našroubujte kryt nazpět.

G DC Důležité upozornění

Před započetím výměny žárovky odpojte ze sítě napájecí šňůru. Výměnu žárovky

je nutno provádět ZA STUDENA. Doby sušení uvedené níže jsou pouze informativní, protože závisí na:— požadovaném výsledku: suché prádlo, vlhké prádlo atd.— na okolní teplotě (uvedené hodnoty odpovídají pokojové teplotě 20°C).— na kvalitě odstředění.U nižších rychlostí odstřeďování budou časy relativně delší.(Např. u dávky 5 kg normálního prádla odstředěného při 500 ot/min: od 120 do 160 minut. Druh prádla Náplň Pro prádlo odstředěné při: Časy sušení

1,5 kg 500 ot/min 40 až 50 minut

1 -6 - ANOMÁLIE Při používání sušičky se mohou objevit některé závady. V následující tabulce uvádíme body, které je v takovýchpřípadech třeba zkontrolovat: Závady: Zkontrolujte, zda:

Sušička nejde spustit:

- je elektrická zástrčka zapojena do sítě.

- je zmáčknuté tlačítko Zapnuto.

- jsou dvířka dobře zavřena.

- kondenzátor je dobře zablokován.

Doby sušení jsou příliš dlouhé:

- filtr v bubnu není zanesený zplstnatělým odpadem.

- je náplň dostatečně odstředěna ( nejméně při 500

ot/min, přičemž k optimálnímu času sušení je třeba

odstředění při 850 ot/min).

- teplota v místnosti není příliš vysoká, zejména je-li

místnost malá. V případě potřeby otevřete dveře nebo

- kondenzátor není zanesený.

- vstupy a výstupy vzduchu jsou dostatečně volné, aby

byla zajištěna potřebná cirkulace.

- zvolený program sušení odpovídá typu prádla v

Prádlo je příliš vlhké:

- filtr v bubnu není zanesený zplstnatělým odpadem.

- volba typu sušení je správná (zda není příliš nízká):

přejděte na vyšší program, nebo prodlužte dobu

- kondenzátor není zanesený zplstnatělým odpadem.

Prádlo je příliš suché, příliš zmačkané:

- zvolený program sušení odpovídá typu prádla v

Sušení není rovnoměrné:

- náplň neobsahuje příliš odlišné typy prádla (např.

prostěradla a džínsy).

- prádlo bylo vloženo do bubnu dostatečně „rozložené“.

- buben není přetížený.

Prádlo ze syntetických vláken je nabité

statickou elektřinou:

- prádlo není příliš suché.

- jste použili při praní avivážní prostředek, který značně

přispívá ke zmírnění problémů spojených se statickou

Svítí kontrolka “plná nádržka”:

- není sběrná nádržka na jímání vody plná: vyprázdněte

ji a nasaďte nazpět; dbejte, aby dobře zapadla do

Svítí kontrolka “plná nádržka”, ale

- je nádržka dobře osazena: zatlačte ji řádně na doraz.

- je kondenzátor řádně zablokovaný po obou stranách.

OPRAVY Případné opravy spotřebiče musí provádět kvalifikovaný pracovník. Voláte-li do servisu, uveďte veškerépotřebné údaje (model, typ, číslo série). Tyto údaje jsou uvedeny na štítku spotřebiče (Obr. 1.1).

Dávka I ”Suchá bavlna” 8 kg .... zvolte „Bavlna“ - 160 minut Dávka II ”Bavlna připravená k žehlení” 8 kg .... zvolte „Bavlna“ - 120 minut Dávka III ”Tkaniny se snadnou údržbou” 4 kg .... zvolte „Jemné prádlo“ - 70 minut48

— Otevřete dvířka zatlačením

— Zkontrolujte, zda je filtr dobře uložený.

— Vložte vyprané a odstředěné prádlo do bubnu.

Prádlo při vkládání neskládejte a nepěchujte.

bezpečnosti nutné, aby elektrické práce vykonal iba

domového odpadu. Recyklácia spotrebiča prebieha

podľa európskej smernice 2002/96/CE o recyklácii

odpadov z elektronického a elektrického zariade-

— Nepoužívejte v spotřebiči rozpouštědla.

— Kondenzátor čistite dvakrát mesačne.

nie sušičky na vrch práčky.

Skontrolujte štítky na bielizni:

— Skontrolujte, či je založený filter.

— Do bubna vložte vypranú a vyžmýkanú bielizeň,

neutláčajte ju, ani neskladajte.

Sušenie v sušièke sa neodporúèa

vodorovne a nekýval sa.

— Otvorte filter a vyčistite ho tým, že odstráni tenký

— Pred čistením kondenzátora napájací kábel

— Zvrchu ich ošúchajte.

— Skontrolujte, či je zapojený napájací kábel.

látok (bavlnená bielizeň + odolná syntetická bielizeň)

tach pre každý druh látky.

— Potvrďte stlačením tlačidla “Start/Pause” .

— Nový cyklus sušenia spusťte stlačením tlačidla

— Nový cyklus sušenia spusťte stlačením tlačidla

pamäte uloží doba posledného cyklu pre každý

ného programu na druhý. Jednoduchým stlačením

tlačidla môžete túto funkciu vypnúť.

DD UPOZORNENIE „PLNÁ NÁDOBA“

Ak sa nádoba naplní pred ukončením cyklu sušenia,

Po ukončení každého cyklu bliká kontrolné svetlo

„Filter“ a „Plná nádoba“ aby vás upozornili,

že je potrebné vyčistiť filter a vyprázdniť zbernú

vodu. (postup nájdete v kapitole „BEŽNÁ

výrobky na báze alkoholu (alkohol, riedidlo, ap.)

Problémy: Skontrolujte či:

- je zapojená zástrčka.

- sú dvierka dobre zatvorené.

- je kondenzátor dobre zaistený.

otáčok/min., ale výsledok sušenia je lepší pri žmýkaní

- či bielizeň nebola do bubna vložená „rozložená“.

- bubon nie je veľmi preťažený.

Syntetická bielizeň je nabitá elektrosta-

- zberná nádoba na vodu je plná: po vyprázdnení ju

znova správne založte na miesto až na doraz.

Aj keď je nádoba prázdna, svieti kon-

trolné svetlo „Plná nádoba“:
