NÁVOD K OBSLUZE SF800CB FAGOR

OCHRANA žIVOTNÍHO PROSTŘEDÍ

Obal tohoto spotřebiče je vyroben z

recyklovatelných materiálů.

Přispějte k ochraně životního prostředí

tím, že je umístíte do příslušného

kontejneru v místě Vašeho bydliště.

Sušička obsahuje také mnoho

recyklovatelných materiálů. Je označená

výše uvedeným logem, které připomíná, že staré

spotřebiče nepatří do domácího odpadu.

Recyklace spotřebiče probíhá podle evropské

směrnice 2002/96/CE o recyklaci odpadů z

elektronického a elektrického zařízení.

Obecní úřad nebo prodejce Vám sdělí, kde se

nachází nejblíže Vašemu bydlišti sběrná místa pro

Prosím, dodržujte následující pokyny:

— Nepoužívejte v spotřebiči rozpouštědla.

— Prádlo, které bylo čištěno přípravkem na odstraňování skvrn, rozpouštědlem nebo hořlavým přípravkem,

nevkládejte ihned po ošetření (riziko požáru nebo výbuchu).

— Pokud je prádlo znečištěné olejem, acetonem, alkoholem, benzínem, kerosinem, odstraňovačem skvrn, ter-

pentýnem nebo voskem, musí být tyto látky před vložením do sušičky odstraněné.

— Pečlivě zkontrolujte cedulky našité na prádle s pokyny k praní a čištění.

— Odstřeďte vyprané prádlo na vysokou rychlost,

zbývající vlhkost bude malá a také spotřeba energie

— Naplňte sušičku na maximum, chcete-li dosáh-

nout optimálního využití energie. Při plnění

dodržujte dávkování prádla předepsaná v tomto

— Po každém cyklu sušení vyčistěte filtr.

— Kondenzátor čistěte dvakrát měsíčně.

— Nezapomeňte přístroj vypnout, když cyklus je

Pomocí této sady upevníte sušičku nad

— Zkontrolujte si u prodejce, zda je sada pro

zabudování spotřebičů nad sebe kompatibilní s Vaší

— Montáž musí z bezpečnostních důvodů provádět

kvalifikovaný odborník.

Zkontrolujte cedulky na prádle:

— Otočte a upevněte závěs .

— Utáhněte šrouby závěsu a .

B A Dvířka musí zůstat při odmontování a

opětovném připevnění ve vodorovné poloze.

2.1 - PŘÍPRAVA PRÁDLA

— Zapněte zipy a patentky.

— Odstraňte špatně přišité knoflíky, sponky, háčky.

— Zavažte pásky, tkanice u zástěr, atp.

— Vyprázdněte kapsy, zejména zapalovače a

2.2 - V KLÁDÁNÍ PRÁDLA — Otevřete dvířka zatlačením

— Zkontrolujte, zda je filtr dobře uložený.

— Vložte vyprané a odstředěné prádlo do bubnu.

Prádlo při vkládání neskládejte a nepěchujte.

D OPORUČEN: — Nevkládejte poskvrněné prádlo; skvrny, které

sušička usuší, již nelze většinou odstranit.

— Při použití změkčovacích přípravků dodržujte

D OPORUČENÉ DÁVKOVÁNÍ PRÁDLA: — Maximální kapacita spotřebiče je 8 kg.

Nesušit v sušičkách prádla

1.1 - CELKOVÝ POHLED

(Obr. 1.1) Ovládací panelSbìrná jímka vody(vysoké nebo nízké,závislosti na modelu) Filtr

A B C Møížka kondenzátoruŠtítek s údajiNastavitelné nožièky Světlo (závislosti na modelu)

1.2 - OKOLÍ SPOTŘEBIČE

— Při instalaci nechte kolem spotřebiče dostatek

místa, aby mohl proudit vzduch (min. 1 cm).

— Nedoporučujeme instalovat spotřebič na

koberec, který by bránil proudění vzduchu pod

sušičkou. — Pokud je spotřebič nainstalován v malé

uzavřené místnosti, během sušení otevřete dveře

1.3 - U STAVENÍ DO VODOROVNÉ POLOHY (Obr.

Podle tvaru podlahy částečně zašroubujte

nebo vyšroubujte jednu nebo více

nastavitelných nožiček, aby byl spotřebič umístěn

vodorovně a nekýval se.

1.4 - V ESTAVĚNÍ SUŠIČKY — Chcete-li zabudovat spotřebič pod pracovní

plochu, musíte buď zachovat původní laminátovou

— Z bezpečnostních důvodů nesmí být spotřebič v

žádném případě používán bez horní desky.

1.6 - ZMĚNA SMĚRU OTEVÍRÁNÍ DVÍŘEK

Můžete změnit směr otevírání dveří následujícím

— Vyjměte z čelní desky čtyři šrouby, které slouží k

upevnění závěsů a odmontujte tak dvířka.

BA V sušičce nesušte:

— Výrobky obsahující materiály jako pryž (např.

koupací čepice, vodu nepropouštějící textilie a

oděvy, podšívky, podušky atd.).

— Vlákna na bázi chloridů (např. Thermolactyl*)

— Prádlo s kosticemi, které by se mohly oddělit.

— Objemné kusy prádla (prošívané deky, péřové

— Prádlo, které nebylo odstředěno.

— Prádlo, které bylo čištěno hořlavými chemikáliemi.

— Na vnější straně přístroje zaměňte zámek za

— Otočte západku a upevněte ji na dvířka.

který je na opačné straně od

— Otočte a upevněte závěs a nechte šroub

— Znovu umístěte dvířka na závěs .

— Při výpadku dodávky elektrického proudu se právě

probíhající program zruší. V takovém případě musíte

znovu zopakovat všechny etapy programování.

Důležité: Před instalací a použitím si pozorně přečtěte návod k použití, abyste se seznámili s

fungováním spotřebiče. Návod uschovejte. Spotřebič, který je určen pouze k domácímu pou-

žití, byl vyroben k sušení prádla.

BEZPEČNOST INSTALACE

— Elektrická instalace musí odolat maximálnímu

výkonu, který je uveden na popisném štítku a

zásuvka musí být řádně uzemněná.

— Po celou dobu instalace musí být spotřebič

— Doporučujeme, když spotřebič nepoužíváte,

abyste ho vytáhli ze zásuvky.

— Po instalaci spotřebiče musí zásuvka zůstat

— Pokud je přívodní kabel poškozen, je k zachování

bezpečnosti nutné, aby elektrické práce provedl

pouze kvalifikovaný elektrikář.

— Spotřebič nesmí být nainstalován za

uzamykatelnými nebo posuvnými dveřmi nebo za

dveřmi, které mají závěs na opačné straně než

sušička, což by zabránilo úplnému otevření

B EZPEČNOST DĚTÍ — Nenechávejte děti hrát si s spotřebičem a

nepouštějte k němu domácí zvířata.

— Obalové materiály uchovávejte mimo dosah dětí

(např. plastové tašky, polystyrén apod.). Mohou být

pro děti nebezpečné (riziko udušení).

— Tento spotřebič mohou používat děti starší 8 let a

osoby se sníženými tělesnými, smyslovými nebo

mentálními schopnostmi nebo nemající odpovídající

zkušenosti nebo znalosti, a to pokud jsou pod

dostatečným dohledem nebo obdržely veškeré

informace, jak spotřebič bezpečně používat, a

pochopily případná rizika.36

UKONČENÍ CHODU PŘÍSTROJE Po ukončení programu se rozsvítí nápis „STOP“ a

na displeji se objeví „0:00“

Střídavě blikají kontrolky „Filtr” a „Plná

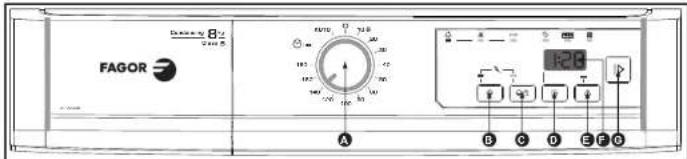

3.1 - OVLÁDACÍHO PANELU PROGRAMY SUŠENÍ S ČASOVÝM NASTAVENÍM

— Zvolte dobu sušení otočením voliče doby na

požadovanou dobu sušení.

— Vyberte příslušnou textilii stiskem tlačítka pro

volbu textilie a/nebo

— Stiskněte tlačítko “Start/Pausa” , pro-

Displej ukazuje zbývající dobu.

O DLOžENÝ START PROGRAMU (Fig. 3.2.2)

— Otočením voliče doby vyberte buď program,

který automaticky určí, zda je prádlo již suché, nebo

program sušení s časovým nastavením.

— Vyberte příslušnou textilii stiskem tlačítka pro

volbu textilie a/nebo .

— Opakovaně stiskněte tlačítko “Odložený start”

pro odložení startu nastaveného programu

v intervalech po každou hodinu, dokud nenastavíte

zvolený čas odloženého startu (maximálně 24

— Potvrďte tlačítkem “Start/Pausa”

nádržka“ připomínající, že je třeba vyčistit filtr

a vylít vodu se sběrné nádržky po ukončení každého

— Otočte Volič nastavení doby do polohy „Stop“

— Vyprázdněte obsah sušičky.

— Vyčistěte filtr a vylijte sběrnou nádržku na vodu (viz

postup popsaný v kapitole „BĚŽNÁ ÚDRŽBA“).

V PRŮBĚHU CYKLU Nádržka se během sušicího cyklu naplní. Přístroj se

během programu vypne.

4.1 - ČIŠTĚNÍ FILTRU Je umístěný ve spodní části otvoru sušičky. Při jeho

čištění postupujte následovně:

— Vyjměte filtr z uložení vytažením směrem zdola

— Otevřete filtr a vyčistěte filtr odstraněním tenké

vrstvy nečistot, která ho pokrývá

— Uložte filtr zpět na místo, řádně ho zatlačte až na

Filtr v žádném případě neoplachujte pod

proudem vody (Obr. 4.1.3).

Je třeba čistit po každém cyklu sušení.

4.2 - VYPRÁZDNĚNÍ SBĚRNÉ NÁDRžKY Sběrná jímka je umístěna horní nebo spodní části

přístroje (závislosti na modelu). Zachycuje vodu,

která se uvolňuje z prádla během sušení.

— Nádržku uvolněte vytažením k sobě

nádržku na vodu vyprázdněte po každém

sušicím cyklu (Obr. 4.2.2).

— Nebezpečí námrazy: V případě nebezpečí

námrazy vyprázdněte sběrnou nádržku na vodu.

Manipulace se spotřebičem: Chcete-li spotřebič

přemístit nebo naklonit, vyprázdněte sběrnou

4.3 - ČIŠTĚNÍ KONDENZÁTORU

Čištění kondenzátoru provádějte dvakrát

— Než přistoupíte k čištění kondenzátoru, odpojte

napájecí šňůru sušičky.

— Vyklopte mřížku umístěnou na předním panelu

— Odblokujte kondenzátor

— Opatrně ho vyjměte. Zbavte kondenzátor

zplstnatělých usazenin

— Opláchněte jej pouze pod tekoucí vodou z

vodovodního kohoutku

— Po vyčištění zkontrolujte, zda jsou všechny

chladicí trubky jsou volné a žebra čistá.

— Kondenzátor otřete.

— Vraťte kondenzátor na místo, zablokujte jej a

Při zpětné montáži přidržujte kondenzátor

B A B C D E F G FÁZE CHLAZENÍ

Každý program je ukončen fází chlazení po dobu

několika minut, což umožní postupné ochlazení

Nevypínejte sušičku před koncem tohoto

Displej ukazuje dobu, která zbývá do spuštění

programu. Poslední hodina se odpočítává po minu-

Jakmile uplyne doba odloženého startu, program

se sám spustí. Displej ukazuje dobu, která zbývá do

konce programu. Doba je neustále během cyklu

F VYJMUTÍ NEBO PŘIDÁNÍ KUSU PRÁDLA BĚHEM SUŠENÍ — Stiskněte tlačítko “Start/Pausa” pro

přerušení sušení, nebo přímo otevřete dvířka.

Kontrolky volba textilu a displej blikají

— Přidejte nebo vyjměte kus nebo kusy prádla a

znovu zavřete dvířka.

— Pro opětovné spuštění cyklu stiskněte tlačítko

Z MĚNA PROGRAMU NEBO PROBÍHAJÍCÍHOCYKLU SUŠENÍ — Pro přerušení sušení stiskněte tlačítko

Kontrolky volba textilu a displej blikají

— Zvolte jiný program.

— Pro opětovné spuštění cyklu stiskněte tlačítko

O PCE ZVUKOVÁ SIGNALIZACE — Stiskněte tlačítko “Zvuková signalizace”

Po ukončení sušení během jedné hodiny zazní

každou minutu tři pípnutí, a to až do otevření dvířek

nebo do vypnutí přístroje

jednotlivé programy. Stiskem tlačítka tuto volbu zru-

a/nebo a zbývající doba blikají

— Vyprázdněte sběrnou nádržku na vodu (viz postup

— Stisknutím tlačítka “Start/Pausa” spusťte

U POZORNĚNÍ “ČIŠTĚNÍ KONDENZÁTORU” Pravidelně Kontrolka “Kondenzátor” v

pravidelných intervalech bliká, čímž připomíná, že

máte vyčistit kondenzátor

Toto upozornění zmizí při spuštění dalšího

C G Kontrolky „Plná nádržka“ , volba textilu

3.2 - PROGRAMOVÁNÍ SUŠÍCÍHO CYKLU Sušička je vybavena čidlem, které samo zjistí, kdy prádlo dosáhlo nastaveného stupně usušení.

— Programy, které automaticky určí, zda je prádlo již suché, nastavíte otočením voliče doby do polohy

— Pokud chcete sami nastavit délku cyklu (například když chcete mít prádlo mírně vlhké, protože ho budete

ihned žehlit, oděv dosušit nebo usušit několik kousků prádla), použijte programy s nastavitelnou dobou sušení.

— Zkontrolujte, zda je šňůra napájení spotřebiče zasunuta do zásuvky.

Spotřebič je možno spustit pouze v

případě, že jsou dvířka dobře zavřená.

Volba textilie Bavlna

B A Volba textilie Smíšený

D C Zvuková signalizace

(pro automatický režim) se pak zobrazí na Displeji

— Vyberte příslušnou textilii stiskem tlačítka pro

volbu textilie a/nebo :

B C A F BAVLNA - : Tlačítko Volba textilie : Pro

dávku k sušení obsahující prádlo pro domácnost,

froté ručníky, bavlněné oděvy a bavlněné spodní

SMÍŠENÁ DÁVKA PRÁDLA - : Tlačítko

B Volba textilie : Pro dávku složenou z prádla

různého druhu (bavlněné prádlo + odolné syntetické

prádlo), nebo prádlo ze směsových vláken.

JEMNÉ PRÁDLO - : Tlačítko Volba textilie

a : Pro tkaniny velmi citlivé na teplo (např. akry-

Teplota sušení se řídí typem zvoleného textilu.

— Stiskněte tlačítko “Start/Pausa” , pro-

Tyto dva segmenty se nachází po obou stranách "A"

Asi 20 minut před koncem cyklu se na Displeji

zobrazí, kolik času ještě zbývá.

6 - ANOMÁLIE Při používání sušičky se mohou objevit některé závady. V následující tabulce uvádíme body, které je v takovýchpřípadech třeba zkontrolovat: Závady: Zkontrolujte, zda:

Sušička nejde spustit:

- je elektrická zástrčka zapojena do sítě.

- je zmáčknuté tlačítko Start.

- jsou dvířka dobře zavřena.

- kondenzátor je dobře zablokován.

Doby sušení jsou příliš dlouhé:

- filtr v bubnu není zanesený zplstnatělým odpadem.

- je náplň dostatečně odstředěna (nejméně při 500

ot/min, přičemž k optimálnímu času sušení je třeba

odstředění při 850 ot/min).

- teplota v místnosti není příliš vysoká, zejména je-li

místnost malá. V případě potřeby otevřete dveře nebo

- kondenzátor není zanesený.

- vstupy a výstupy vzduchu jsou dostatečně volné, aby

byla zajištěna potřebná cirkulace.

- zvolený program sušení odpovídá typu prádla v

Prádlo je příliš vlhké:

- filtr v bubnu není zanesený zplstnatělým odpadem.

- volba druhu textilu je správná nebo zvolená doba je

- kondenzátor není zanesený zplstnatělým odpadem.

Prádlo je příliš suché, příliš zmačkané:

- zvolená doba sušení není příliš dlouhá: je lépe zvolit

kratší dobu sušení než příliš dlouhou; vyhnete se

přesušení prádla, které pak se obtížně žehlí.

Sušení není rovnoměrné:

- náplň neobsahuje příliš odlišné typy prádla (např.

prostěradla a džínsy).

- prádlo bylo vloženo do bubnu dostatečně „rozložené“.

- buben není přetížený.

Prádlo ze syntetických vláken je nabité

statickou elektřinou:

- prádlo není příliš suché.

- jste použili při praní avivážní prostředek, který značně

přispívá ke zmírnění problémů spojených se statickou

Svítí kontrolka “plná nádržka”:

- není sběrná nádržka na jímání vody plná: vyprázdněte

ji a nasaďte nazpět; dbejte, aby dobře zapadla do

Svítí kontrolka “plná nádržka”, ale

- je nádržka dobře osazena: zatlačte ji řádně na doraz.

- je kondenzátor řádně zablokovaný po obou stranách.

5.A - DOBA SUŠENÍ Dávka I ”Suchá bavlna” 8 kg .... zvolte „Bavlna“ - 160 minutDávka II ”Bavlna připravená k žehlení” 8 kg .... zvolte „Bavlna“ - 120 minutDávka III ”Tkaniny se snadnou údržbou” 4 kg .... zvolte „Jemné prádlo“ - 70 minut 4 - BĚŽNÁ ÚDRŽBA

4.4 - ČIŠTĚNÍ SPOTŘEBIČE K čištění ovládacího panelu, přístupu do bubnu a povrchu tělesa sušičky používejte vždy jen houbu nebo hadřík namočený v mýdlové vodě.— Dbejte, aby se okolo sušičky nehromadilynečistoty.— Očistěte těsnění dvířek vlhkým hadříkem.— Jednou za rok očistěte uložení filtru pomocívysavače. — V každém případě je zakázáno používat

abrazivní čistící prostředky v prášku, kovové nebo

umělohmotné houbičky a Čistidla na bázi alkoholu

4.6 - VÝMĚNA žÁROVKY

(závislosti na modelu) Chcete-li sami vyměnit žárovku (typ E14-15 W/ 230 V) (Obr. 1.1)

. Použijte následující postup : — Odšroubujte kryt umístěný uvnitř sušičky.— Odšroubujte vadnou žárovku a vyměňte ji. — Našroubujte kryt nazpět. Důležité upozornění: Před započetím

výměny žárovky odpojte ze sítě napájecí

šňůru. Výměnu žárovky je nutno provádět ZA STU-

4.5 - PŘÍMÉ VYPUŠTĚNÍ VODY Z KONDENZACE

(Zásobník topmodelky pouze)

Pokud se chcete vyhnout vyprazdňování sběrné nádržky po každém použití sušičky, můžetenamontovat soupravu pro přímý odvod vody z kon-denzátoru do odpadu (hadice + Vodicí plech) s pou-žitím následujícího postupu:— Vymontujte stávající hadici a zastrčte ji dovnitřsušičky (Obr. 4.5.1). — Přisvorkujte vodicí plech nad čerpadlo (Obr.

— Připojte hadici soupravy na nást avec přístroje (Obr. 4.5.2). Konec odvodní hadice můžete připojit:- na sifón ventilace (Obr. 4.5.3). - na odtokový sifón (Obr. 4.5.4). Při připojení k sifónu musíte sundat sifónový uzávěr. Potom nasaďte nadoraz gumový nástavec. V případě potřeby namontujte sponu (Obr. 4.5.4).

— (*) Tato sada se dodává se spotřebičem nebo ji

obdržíte od servisního oddělení pod číslem (závis-

— Vodicí plech musí být nutně umístěna před

přípojkou odvodní hadice, aby v případě rozpojení

hadice nedošlo k vystřikování vody.

DC B A Doby sušení uvedené níže jsou pouze informativní, protože závisí na:— požadovaném výsledku : suché prádlo, vlhké prádlo atd.— na okolní teplotě (uvedené hodnoty odpovídají pokojové teplotě 20°C).— na kvalitě odstředění.U nižších rychlostí odstřeďování budou časy relativně delší.(Např. u dávky 5 kg normálního prádla odstředěného při 500 ot/min: od 120 do 160 minut. Druh prádla Náplň Pro prádlo odstředěné př : Časy sušení

3 kg 500 ot/min 60 až 80 minut

1,5 kg 500 ot/min 40 až 50 minut

Případné opravy spotřebiče musí provádět kvalifikovaný pracovník. Voláte-li do servisu, uveďte veškeré potřebné údaje (model, typ, číslo série). Tyto údaje jsou uvedeny na štítku spotřebiče (Obr. 1.1).

ORIGINÁLNÍ NÁHRADNÍ DÍLY Při provádění opravy či údržby žádejte výhradně používání certifikovaných originálních náhradních dílů.40

2.2 - A RUHÁK BEHELYEZÉSE A FORGÓDOBBA — Otevřete dvířka zatlačením

— Zkontrolujte, zda je filtr dobře uložený.

— Vložte vyprané a odstředěné prádlo do bubnu.

Prádlo při vkládání neskládejte a nepěchujte.

bezpečnosti nutné, aby elektrické práce vykonal iba

tria do domového odpadu. Recyklácia spotrebiča

prebieha podľa európskej smernice 2002/96/CE o

recyklácii odpadov z elektronického a elektrického

— Nepoužívejte v spotřebiči rozpouštědla.

— Kondenzátor čistite dvakrát mesačne.

Skontrolujte štítky na bielizni:

— Skontrolujte, či je založený filter.

— Do bubna vložte vypranú a vyžmýkanú bielizeň,

neutláčajte ju, ani neskladajte.

Sušenie v sušièke sa neodporúèa

— Otočte a upevnite záves .

— Otočte západku a upevnite ju na dvierka.

— Dotiahnite skrutky závesu a .

Kontrolky „Plná nádoba“

Z MENA PREBIEHAJÚCEHO PROGRAMU ALEBOCYKLU SUŠENIA — Cyklus sušenia prerušte stlačením tlačidla

Kontrolné svetlo „Kondenzátor“ pravidelne

3.1 - OVLÁDACIEHO PANELA PROGRAMY SUŠENIA S ČASOVÝM NASTAVENÍM

— Zvoľte čas sušenia otočením Voliča času na

požadovaný čas sušenia

— Otočením Voliča času vyberte buď program,

ktorý automaticky určí, či je bielizeň už suchá, alebo

program sušenia s časovým nastavením.

— Otvorte filter a vyčistite ho tým, že odstráni tenký

— Pred čistením kondenzátora napájací kábel

— Zvrchu ich ošúchajte.

— Voľbu potvrďte stlačením tlačidla „Štart/Pause“

— Skontrolujte, či je zapojený napájací kábel.

— Otočte Voliča času do polohy „Stop“ .

— Vyprázdnite sušičku bielizne.

— Vyčistite filter a vyprázdnite zbernú nádobu na

vodu (postup nájdete v kapitole „BEŽNÁ ÚDRŽBA“).

— Stlačte tlačidlo „Zvonček“ . Po ukončení

B C A F BAVLNA - : Tlačidla druh látky

ZMIEŠANÁ - : Tlačidla druh látky

- je zapojená zástrčka.

- sú dvierka dobre zatvorené.

- je kondenzátor dobre zaistený.

otáčok/min., ale výsledok sušenia je lepší pri žmýkaní

- či bielizeň nebola do bubna vložená „rozložená“.

- bubon nie je veľmi preťažený.

Syntetická bielizeň je nabitá elektrosta-

- zberná nádoba na vodu je plná: po vyprázdnení ju

znova správne založte na miesto až na doraz.

Aj keď je nádoba prázdna, svieti kon-

trolné svetlo „Plná nádoba“:

výrobky na báze alkoholu (alkohol, riedidlo, ap.)

rovky napájací kábel odpojte z elektrickej
